Autodarts Kameraarme Target Corona Vision (tay gắn camera cho Corona Vision)

Các tay camera dùng để gắn các camera cần cho Autodarts, với khoảng cách lỗ 28x28 mm.

Target Corona Vision đang có sẵn vẫn dùng tiếp được và đồng thời đóng vai trò làm cứng (gia cường) cho cụm.

Để bề mặt ngoài nhìn đẹp và đồng đều hơn, nên in tất cả chi tiết theo tư thế dựng đứng. Nắp camera (Kameradeckel) đặt đứng trên mặt vát.

Thứ tự lắp ráp như sau:

1.      Ép/đưa insert nuts loại nung chảy (Einschmelzmuttern) M3 vào 2 lỗ lớn hơn trong tổng 4 lỗ, ở cả tay camera trên và tay camera dưới.

2.      Dán nam châm dẹt (Flachmagnete) kích thước 20x10x2.

3.      Luồn dây camera kèm đầu cắm từ phía dưới vào tay camera dưới, đẩy tới khi dây ra ở đầu bên kia. Sau đó làm tương tự với tay camera trên.

4.      Cắm đầu cắm camera vào module camera. Bắt vít cố định module camera vào tay camera trên. Dùng 2 hoặc 4 vít M2*6.

5.      Đặt Corona Vision vào phần ngàm/khay giữ của tay camera và bắt vít ghép 2 nửa tay camera bằng vít đầu chìm (Senkkopfschrauben) M3x12.

6.      Trượt nắp camera vào.

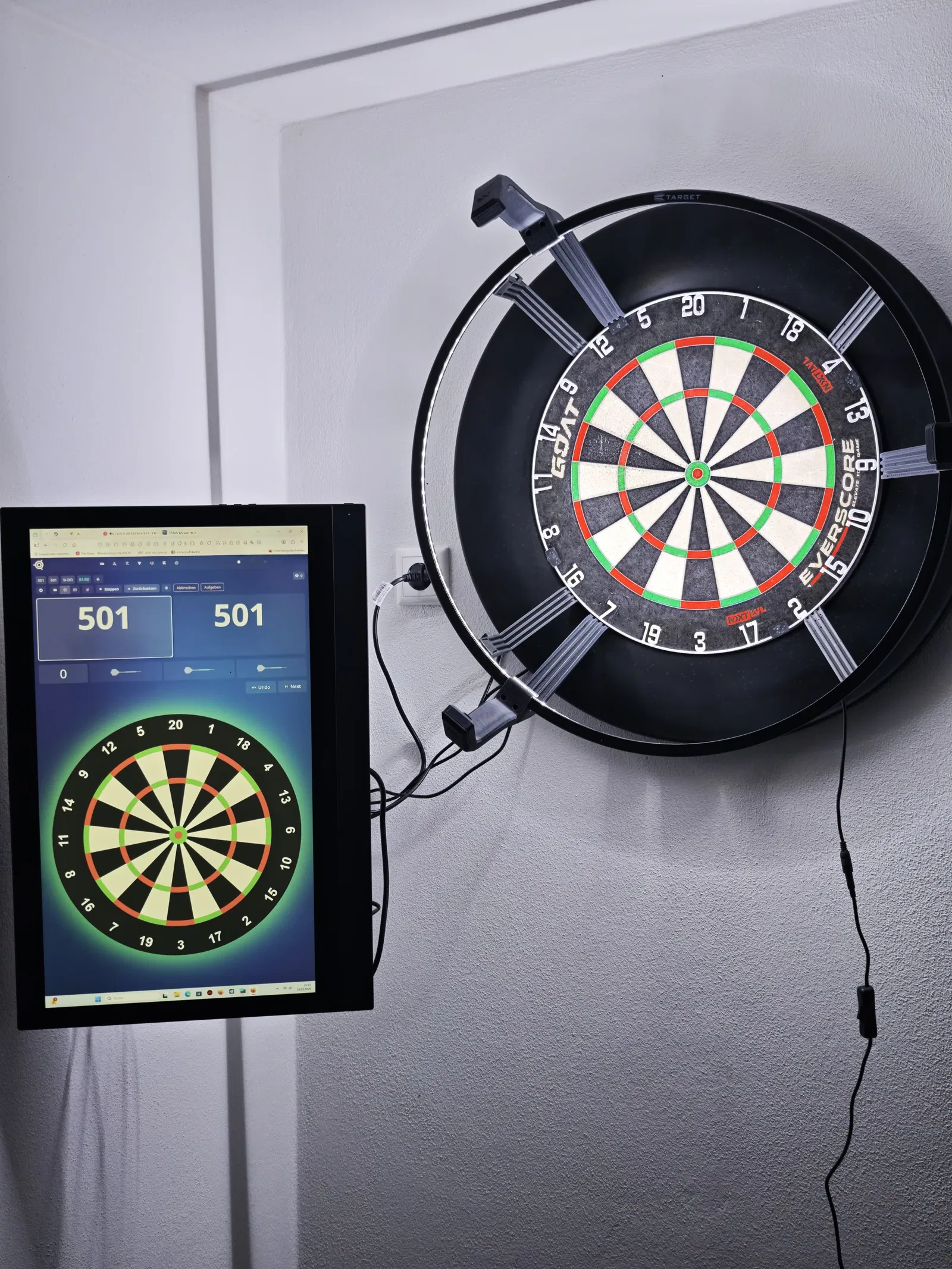

7.      Cụm Corona Vision mới gắn kèm tay camera sẽ được lắp giống như LED ring nguyên bản: dùng các “chân” ở tay camera dưới kẹp vào giữa dartboard và surround. Khi lắp, đi dây camera ra phía sau surround.

8.      Canh chỉnh tay camera theo hướng dẫn của Autodarts và siết chặt các vít liên kết trong tay camera.
