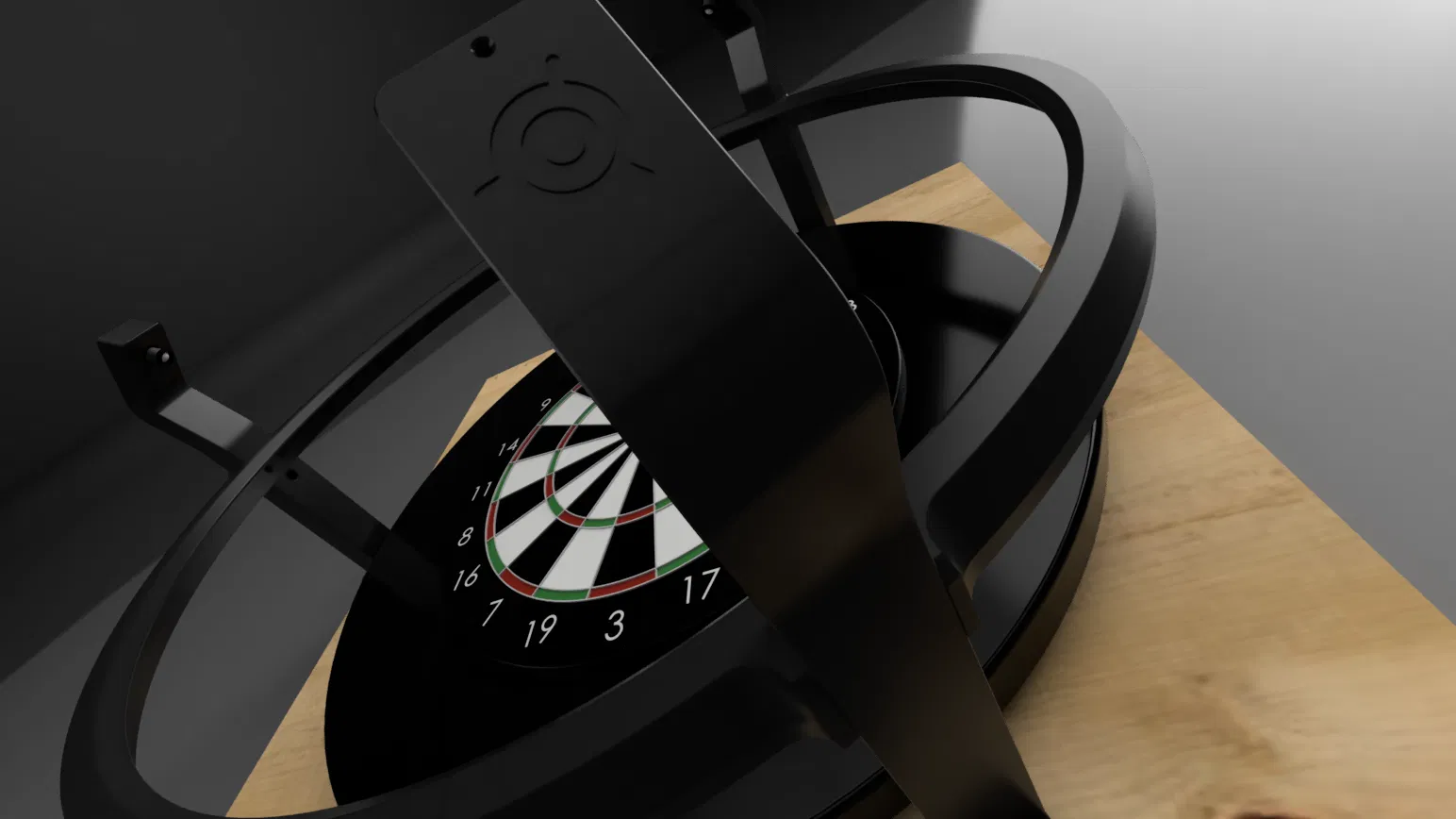

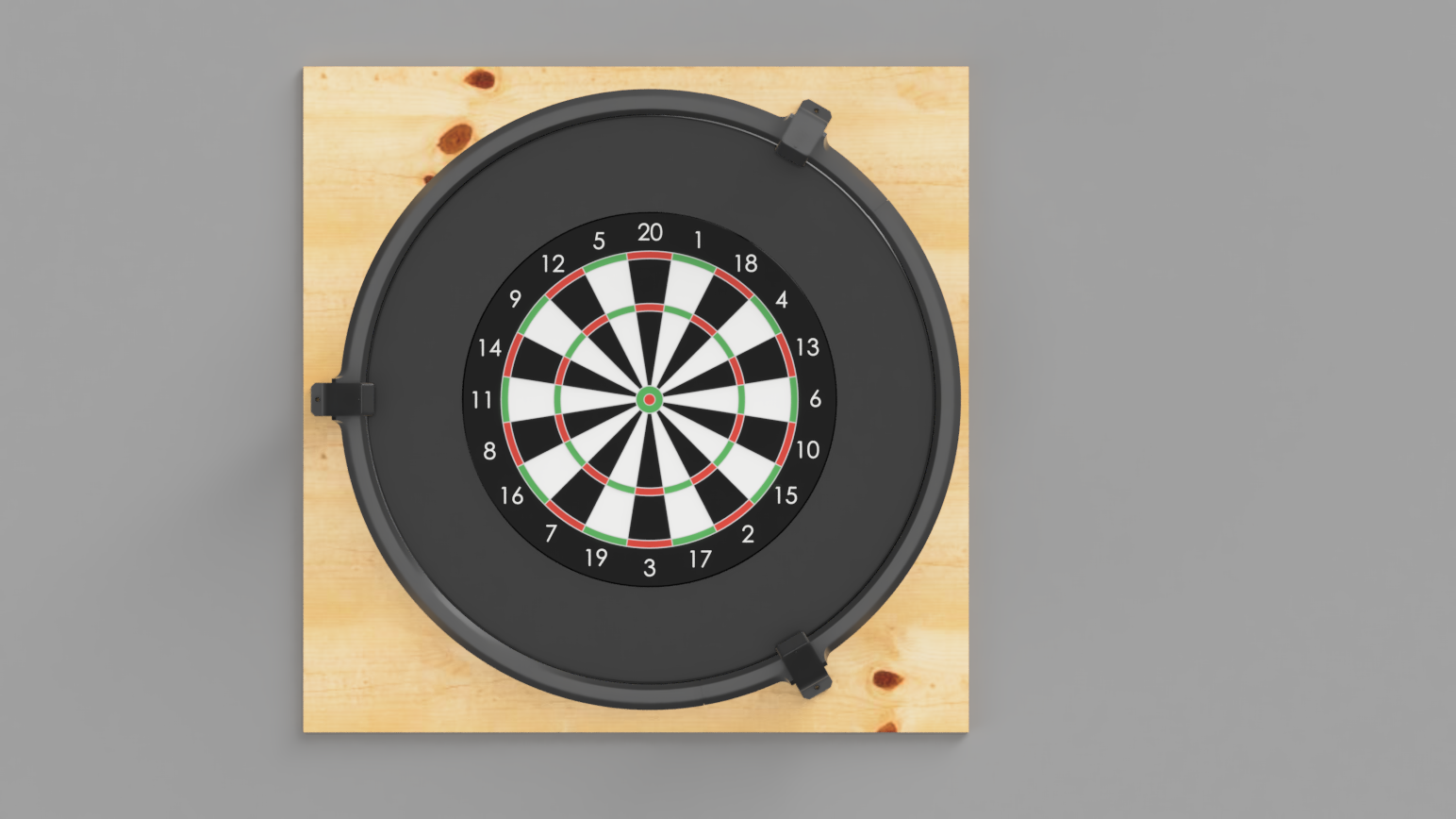

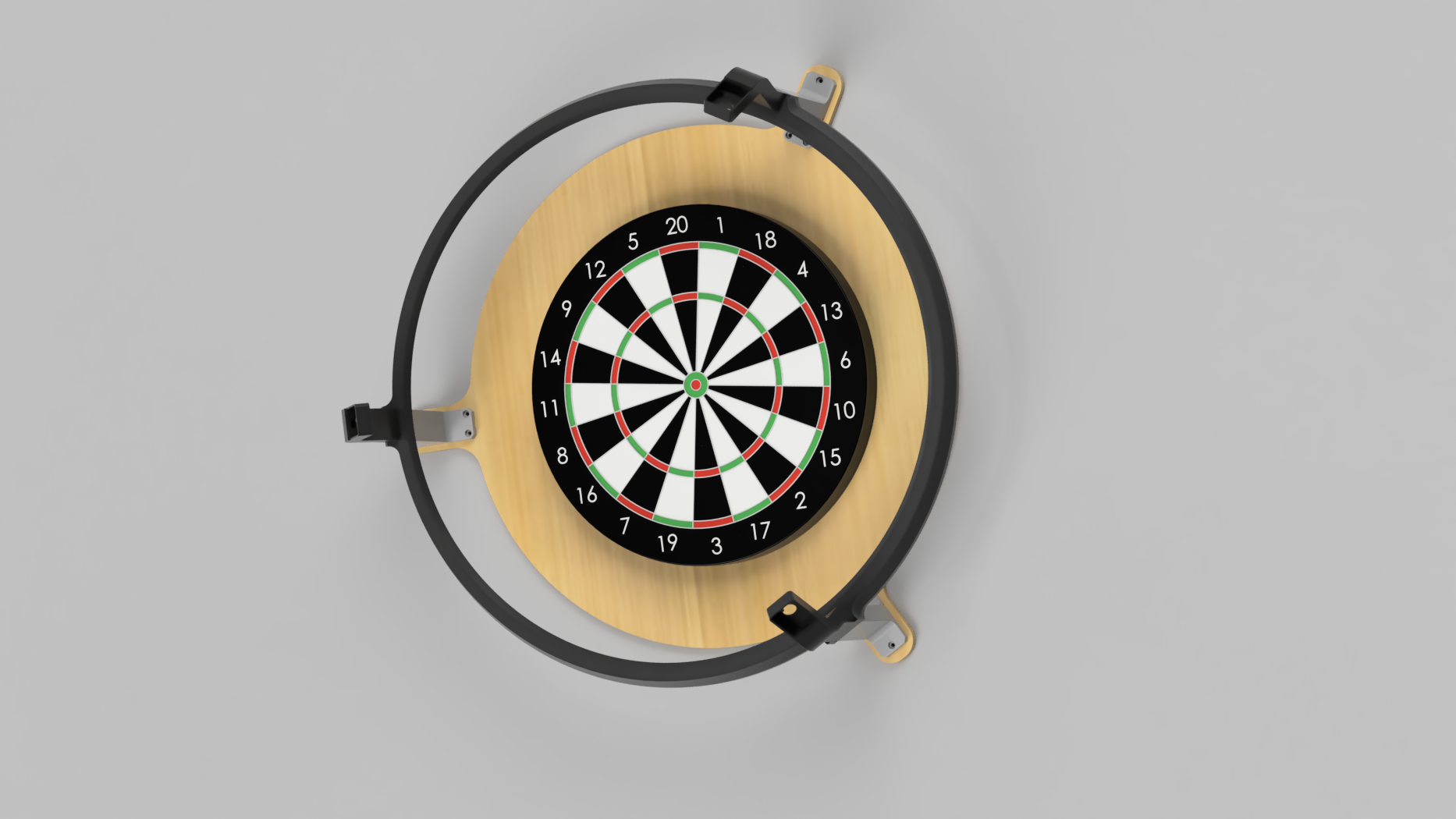

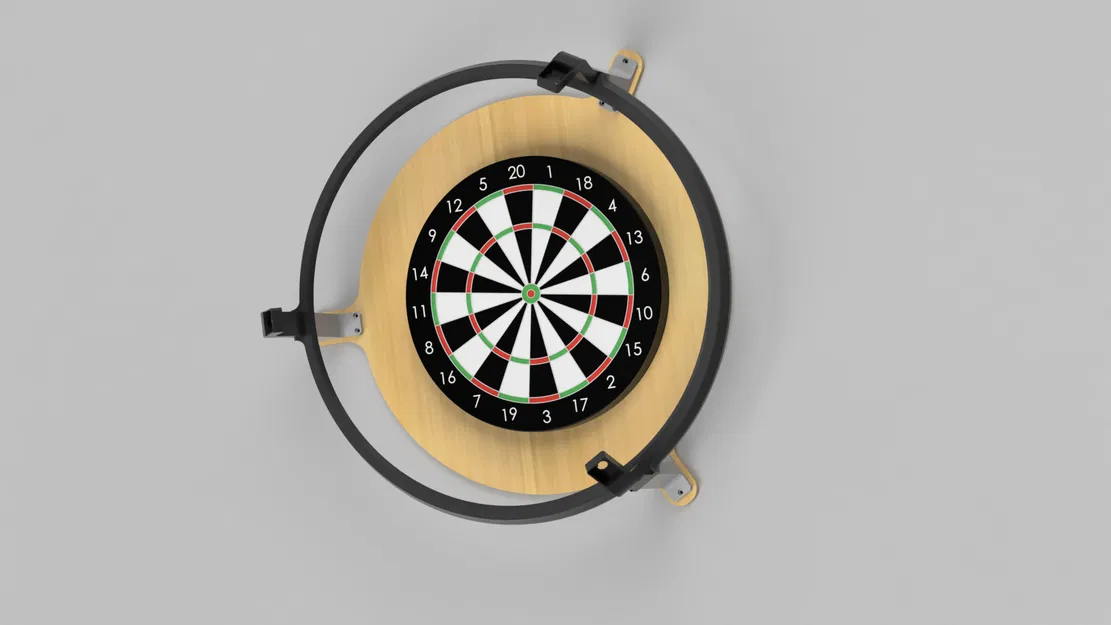

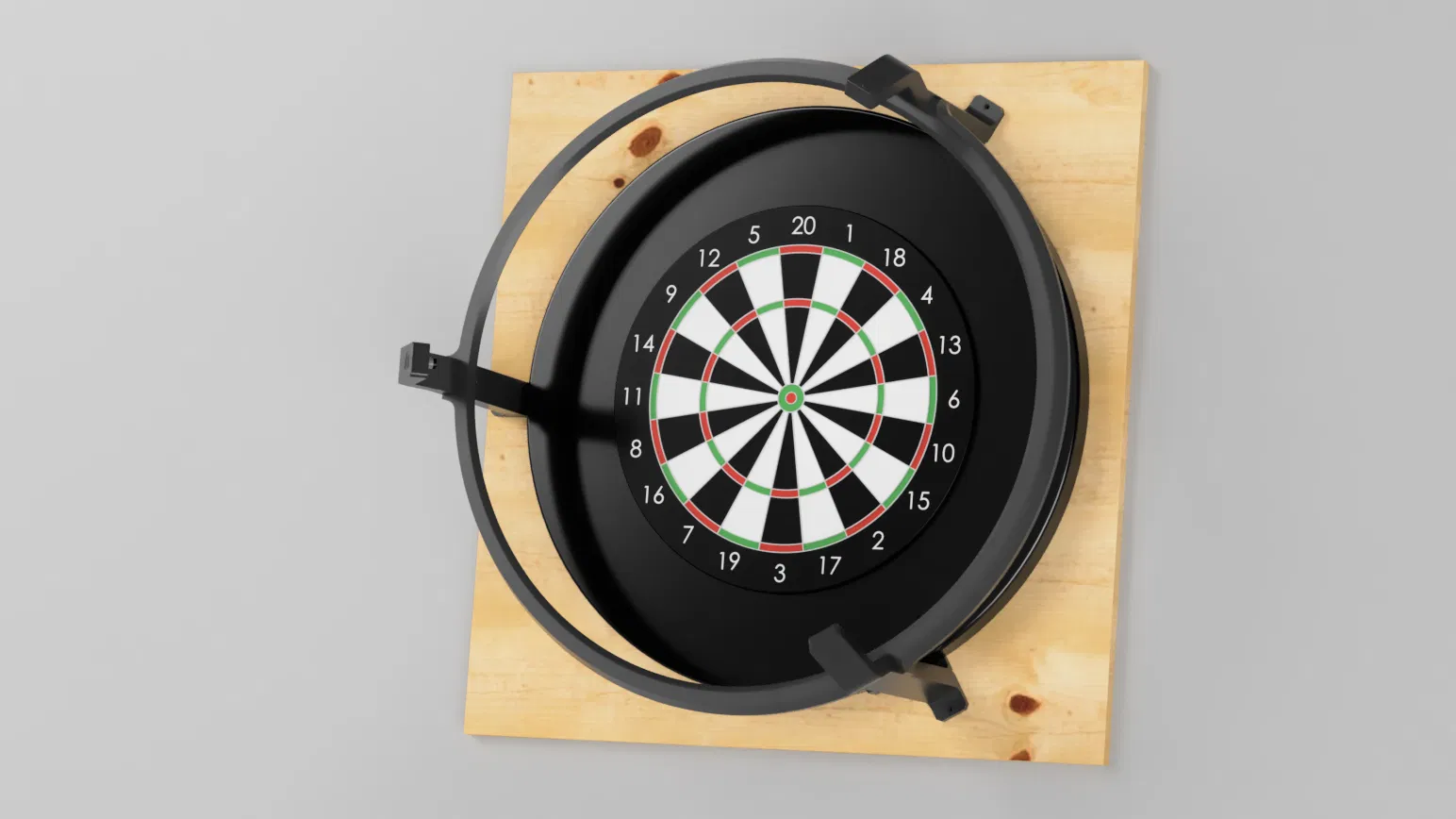

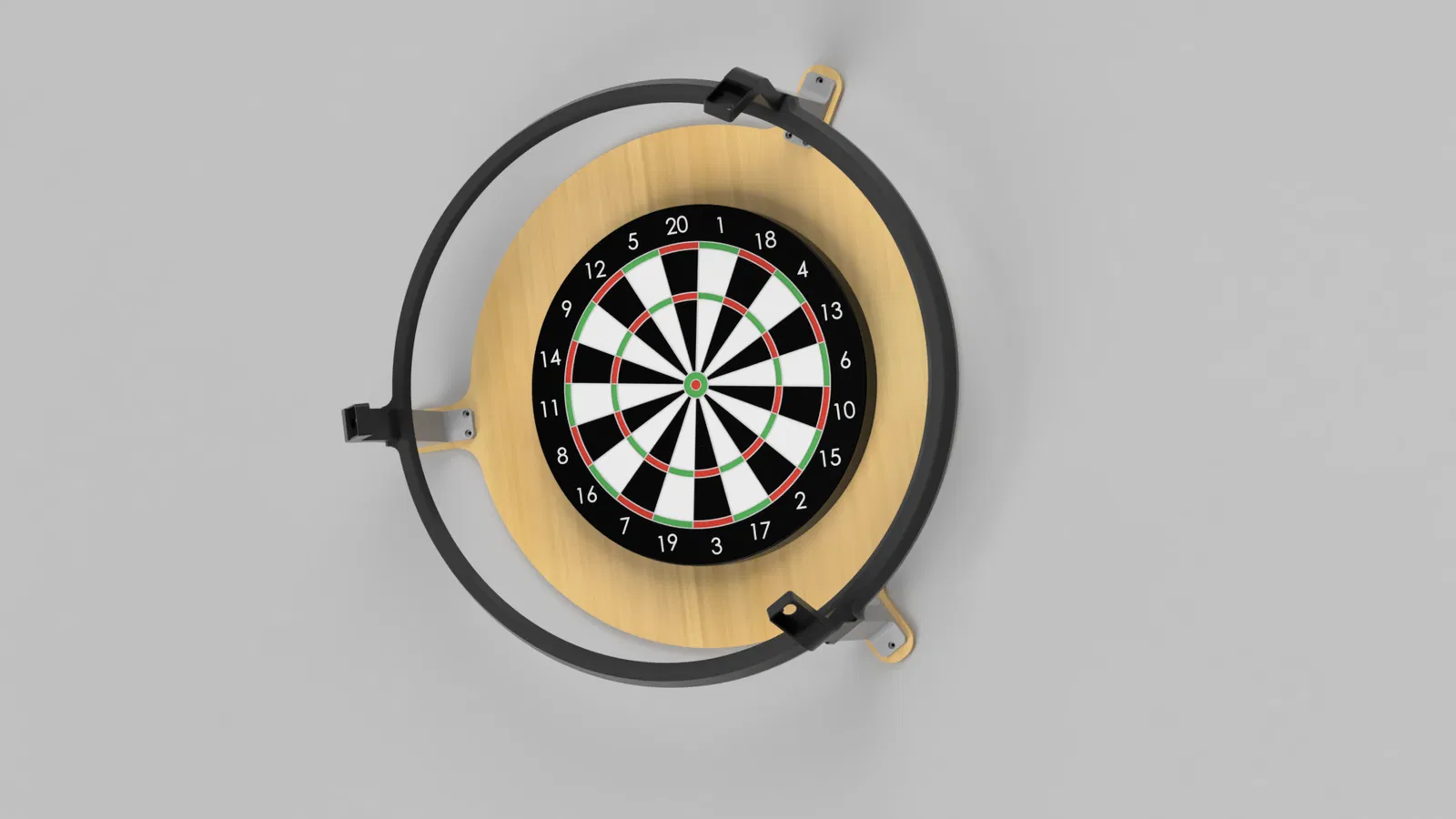

Giá đỡ Camera và Vòng LED cho Darts bởi 3DEngelen

CẬP NHẬT * 22/02/2025: Chân đế tiêu chuẩn và Tấm đế Nhờ công lao của RuppiLab3D, giờ đây chúng tôi có thêm tùy chọn sử dụng chân đế tiêu chuẩn và tấm đế sản xuất CNC, cho phép có nhiều tùy chọn lắp đặt hơn. Một thư mục mới đã được thêm vào tệp mô hình có tiêu đề "Chân đế và Tấm đế tiêu chuẩn." Thư mục này bao gồm: * Tệp DXF cho tấm đế Một lựa chọn các chân đế tiêu chuẩn với nhiều chiều cao khác nhau để đáp ứng các nhu cầu khác nhau, bao gồm cả mẫu Vilyzer. * Tiêu chuẩn

• +30mm
• +40mm
• +50mm Thêm thông tin: * 21/10/2024: Thêm tệp Fusion để dễ dàng chỉnh sửa (Vui lòng chia sẻ)
• 11/05/2024: * Phần vỏ camera có một lỗi nhỏ ở mặt trước. * Thêm chốt kết nối với kích thước ở giữa.

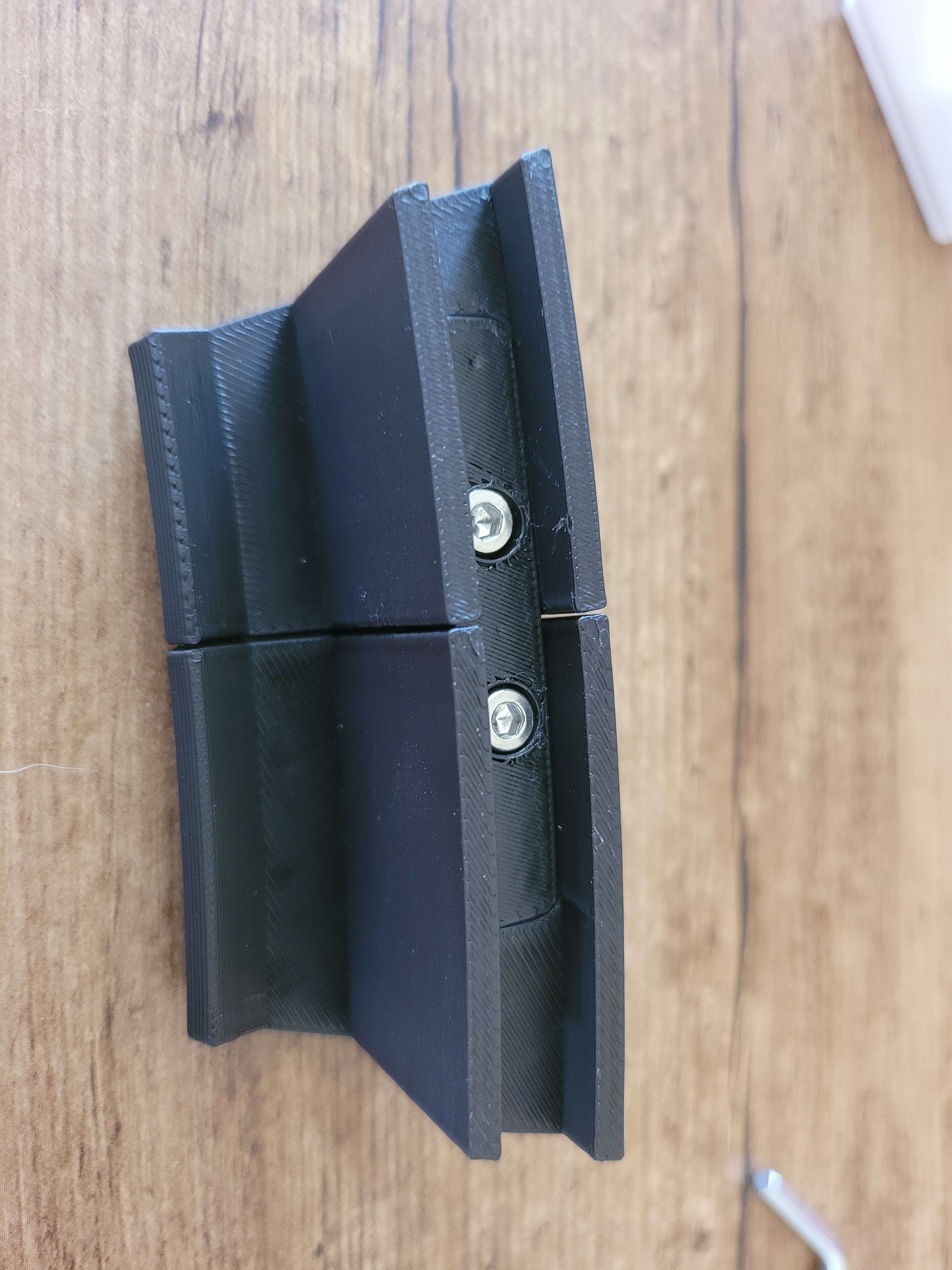

• 12/05/2024: * Các rãnh để ngăn ánh sáng lọt ra ngoài (Không cần dây filament). * Các chốt kết nối được thay đổi để có thể vặn lại với nhau (yêu cầu ốc Heat insert M3 và vít M3x8).
• 25/05/2024: * Thêm mô hình kết hợp camera và tay đỡ (cần hỗ trợ in, khoảng 10gr).

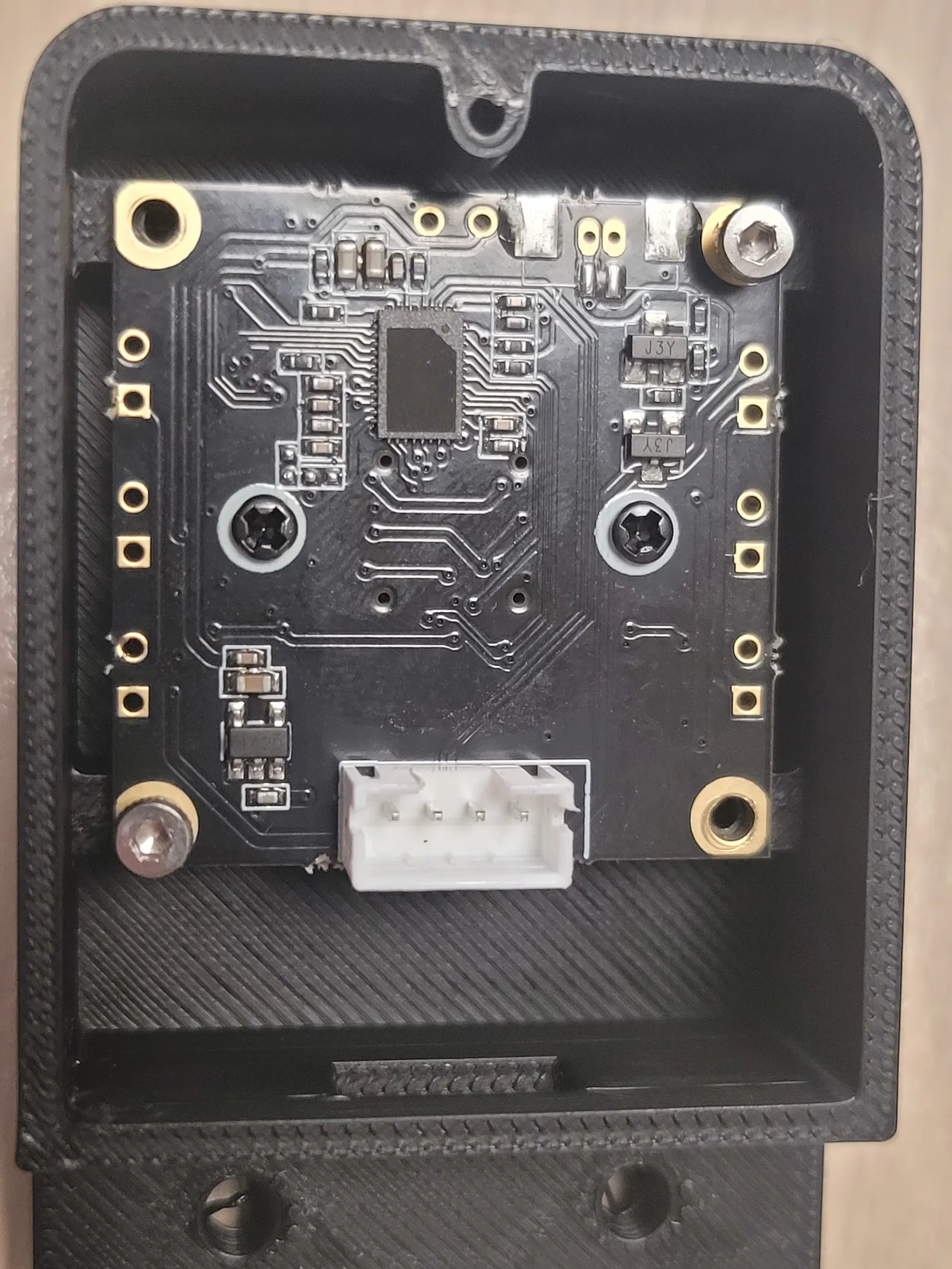

• 09/07/2024: * Sửa lỗi chính tả trong phần yêu cầu phần cứng: M3x8 thay vì M3x18. Cảm ơn Toni Lekic ### Phần mềm Mô hình này sẽ hoạt động với các phần mềm chấm điểm darts tự động phổ biến đang có sẵn. ### Chi tiết Mô hình này dựa trên thiết kế xuất sắc của Viperman3. Nó được điều chỉnh để sử dụng ốc Heat insert thay vì đai ốc lục giác M4. Vỏ camera có kích thước phù hợp với Mô-đun Camera USB OV2710 và OV9732, xem bài đăng gốc của Viperman3 để biết thêm chi tiết về cách chuẩn bị camera để lắp. Tôi chỉ tạo phiên bản cao 40mm vì đây có vẻ là phiên bản tốt nhất để chế tạo. ### Phần cứng cần thiết: * 6 x Ốc vít đầu tròn M4x16 (DIN912) (Dùng để lắp vòng tròn vào chân đế)
• 6 x Ốc vít đầu tròn M4x12 (DIN912) (Dùng để lắp vỏ camera vào tay đỡ)

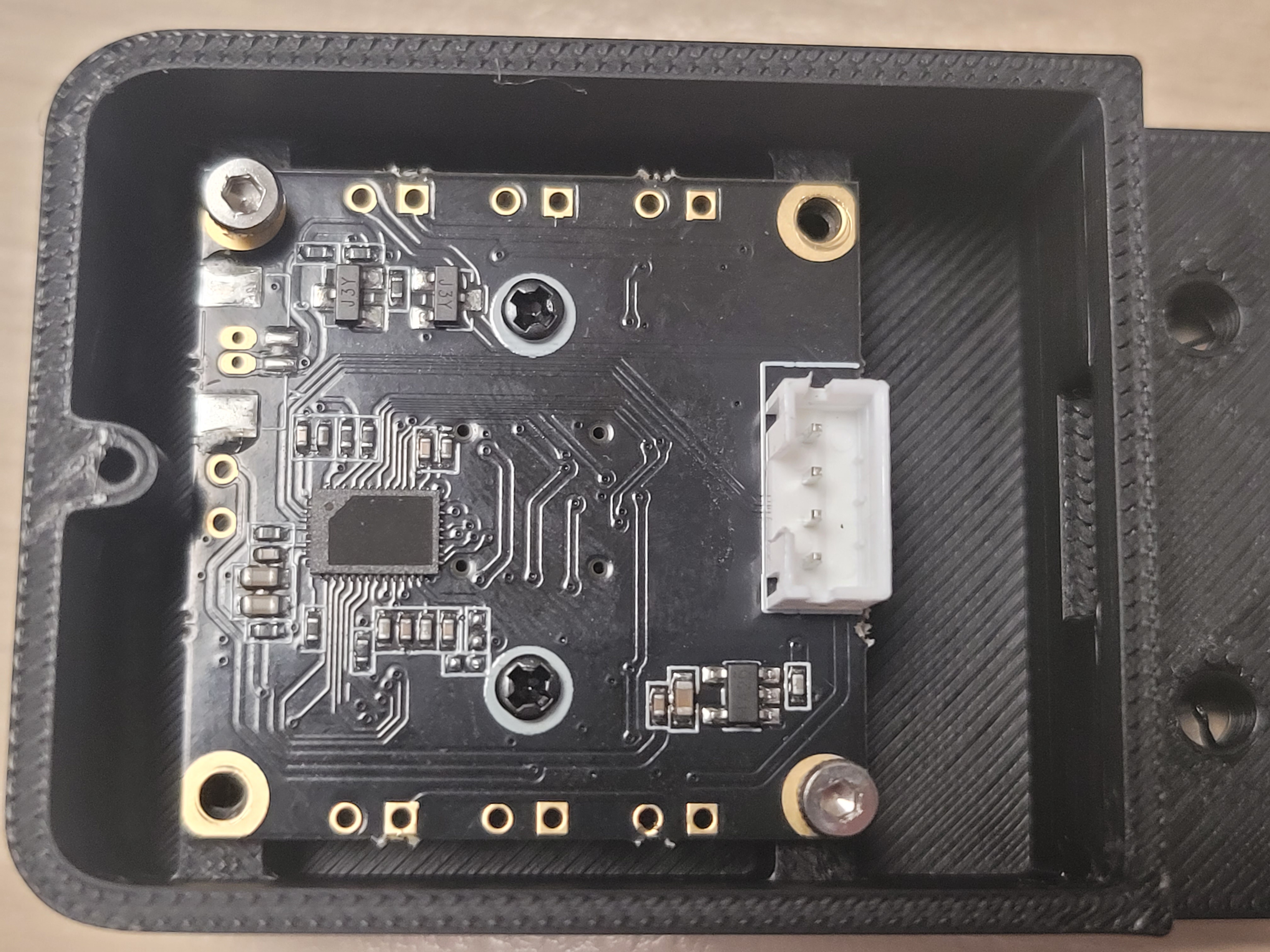

• 12 x Ốc vít đầu tròn M2x6 (DIN912) (Dùng để lắp camera vào vỏ camera)
• 3 x Ốc vít đầu tròn M2x6 (DIN912) (Dùng để lắp nắp vỏ camera vào vỏ camera)

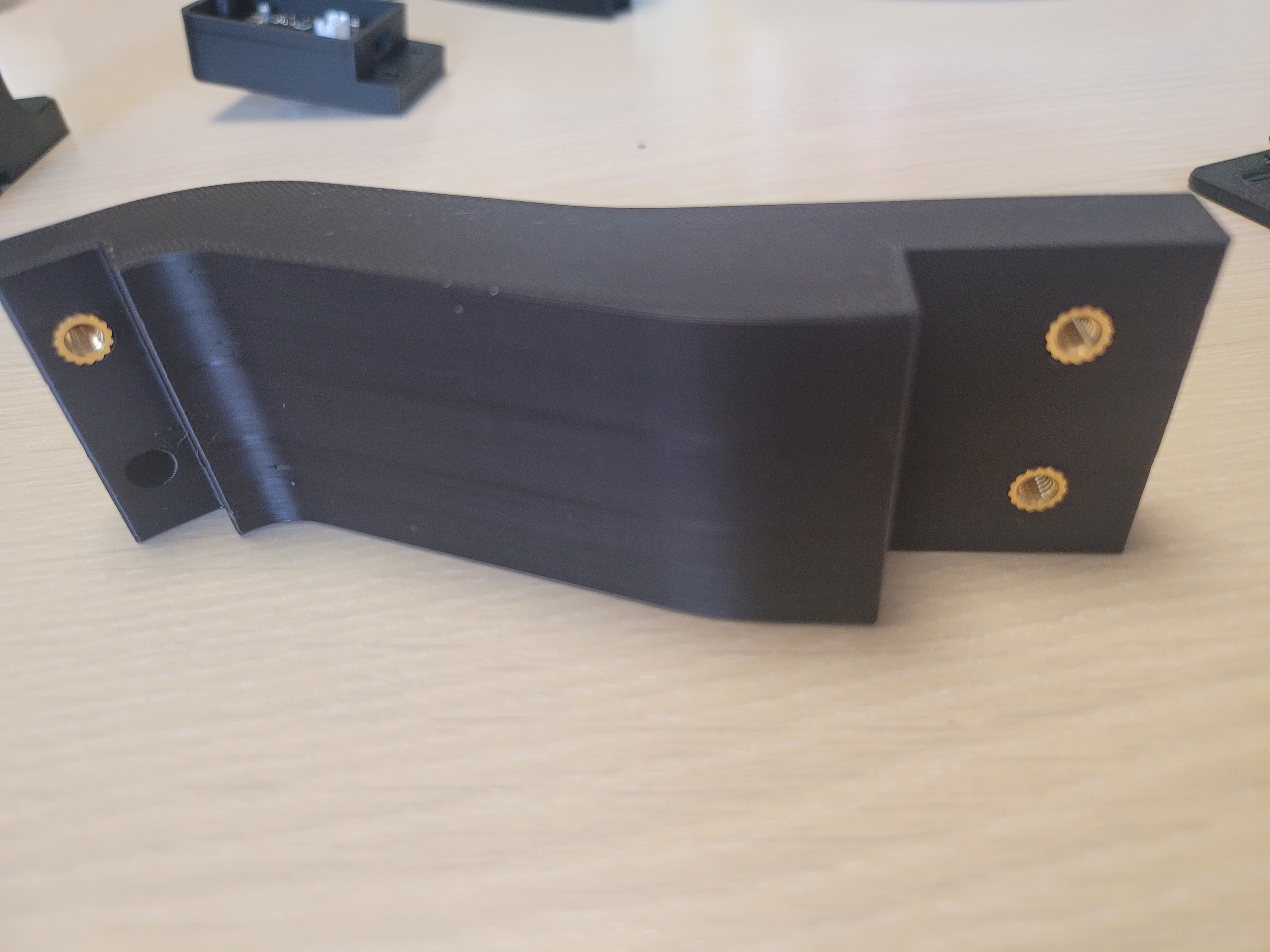

• 12 x Ốc Heat insert M4 (Có thể sử dụng chiều dài tối đa 8mm, dùng cho tay đỡ camera và ngàm lắp vòng tròn)
• 18 x Ốc Heat insert M3 (Có thể sử dụng chiều dài tối đa 6mm, dùng cho các bộ phận vòng tròn)
• 18 x Ốc vít M3x8 (DIN912) (Dùng để kết nối các bộ phận vòng tròn) ### Cài đặt in: Tôi in các bộ phận của mình theo tiêu chuẩn VORON để có các bộ phận chắc chắn, với cài đặt này cần khoảng 1,4 kg filament, loại filament tôi hay dùng là Polymaker PLA Pro Black. * Chiều cao lớp: 0.2 mm
• 4 lớp Tường
• 5 lớp Trên và Dưới
• Độ điền đầy: 25 % (Adaptive Cubic) Cần một lượng nhỏ Hỗ trợ in cho nắp vỏ camera (Lẫy khóa nhỏ) và vỏ camera (Các lỗ cho ốc M4). ### Số lượng in: * 2x Chân đế
• 1x Chân đế có rãnh luồn dây LED
• 3 x Ngàm lắp vòng tròn
• 6 x Bộ phận vòng tròn

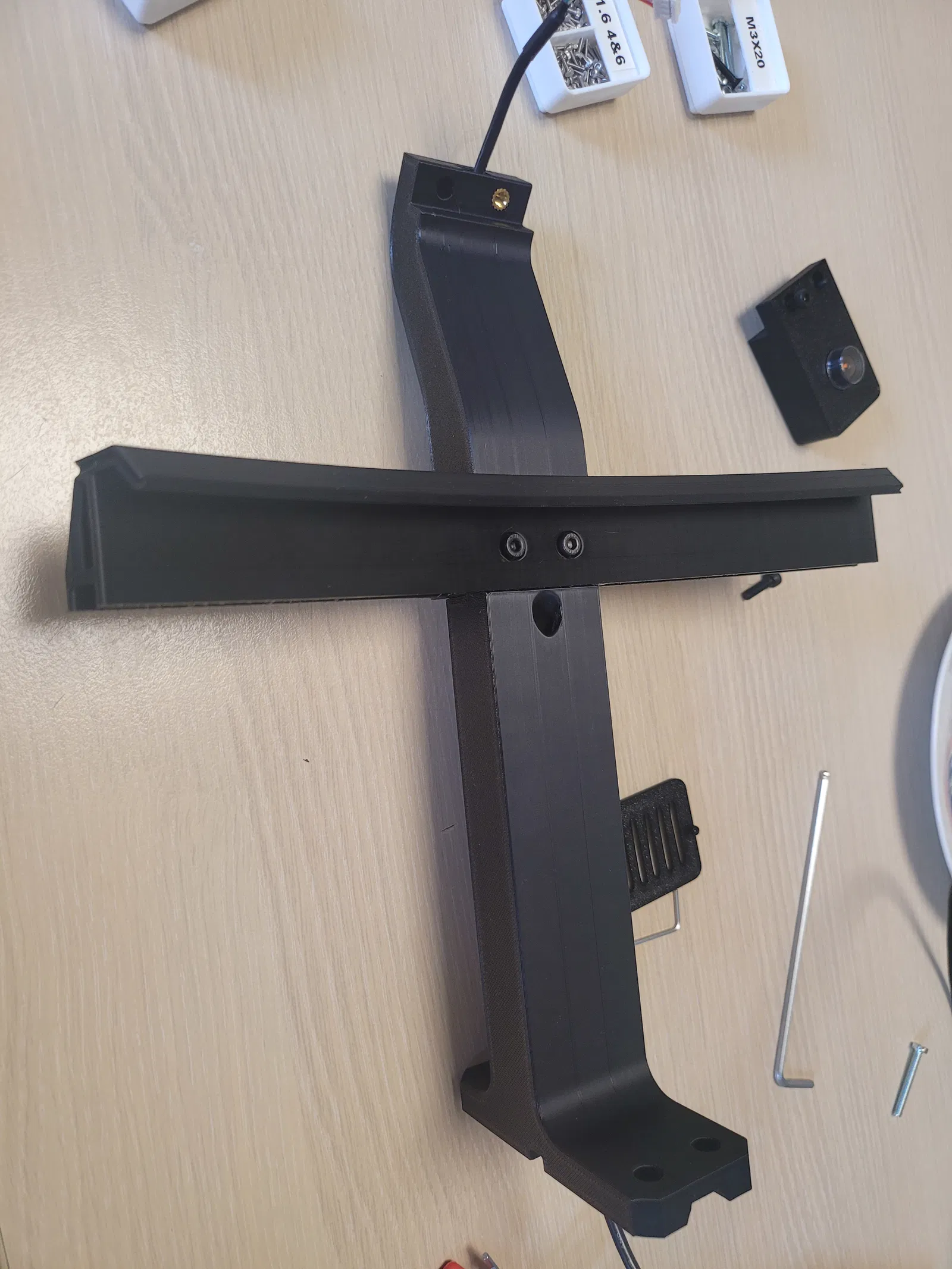

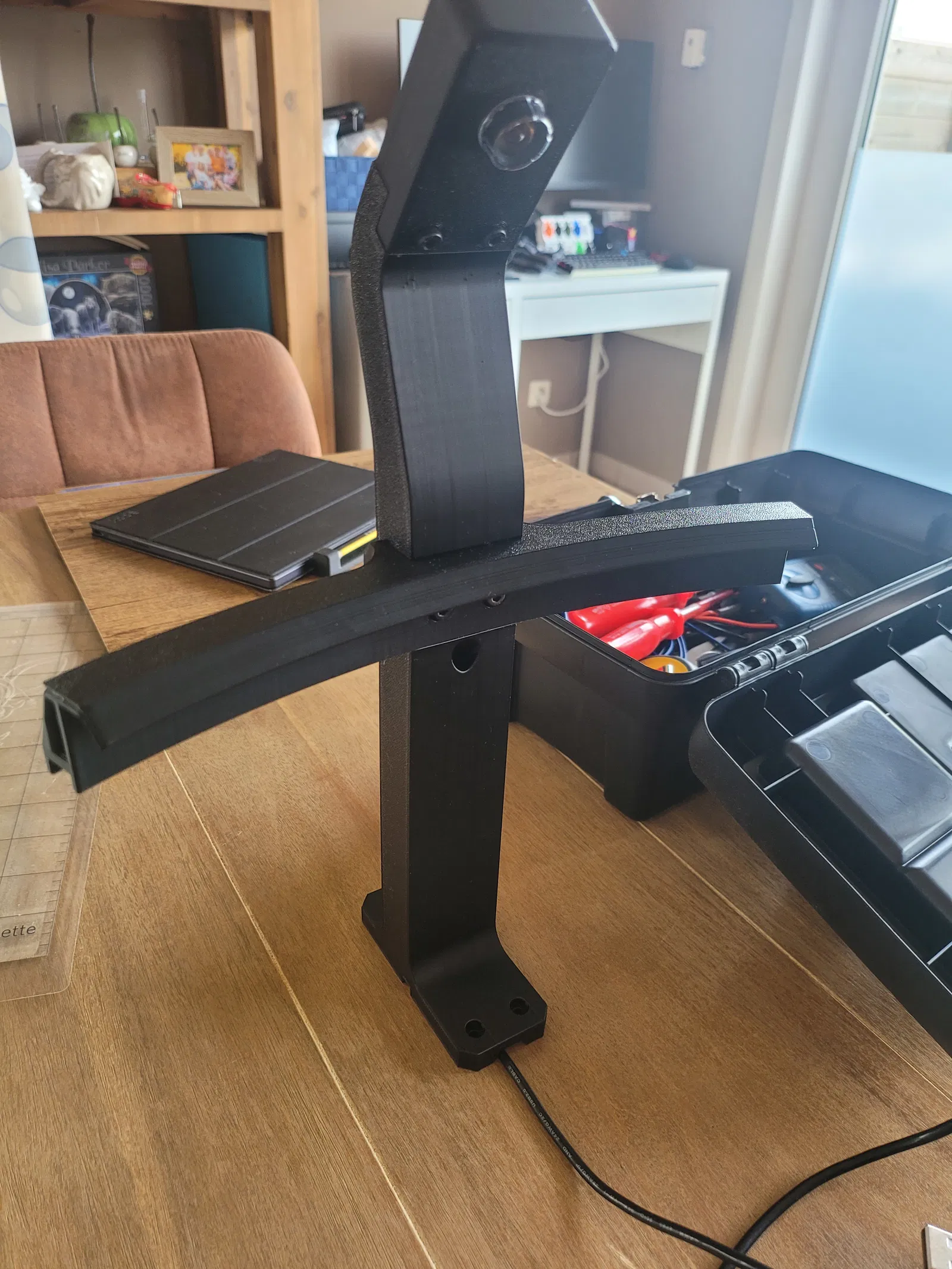

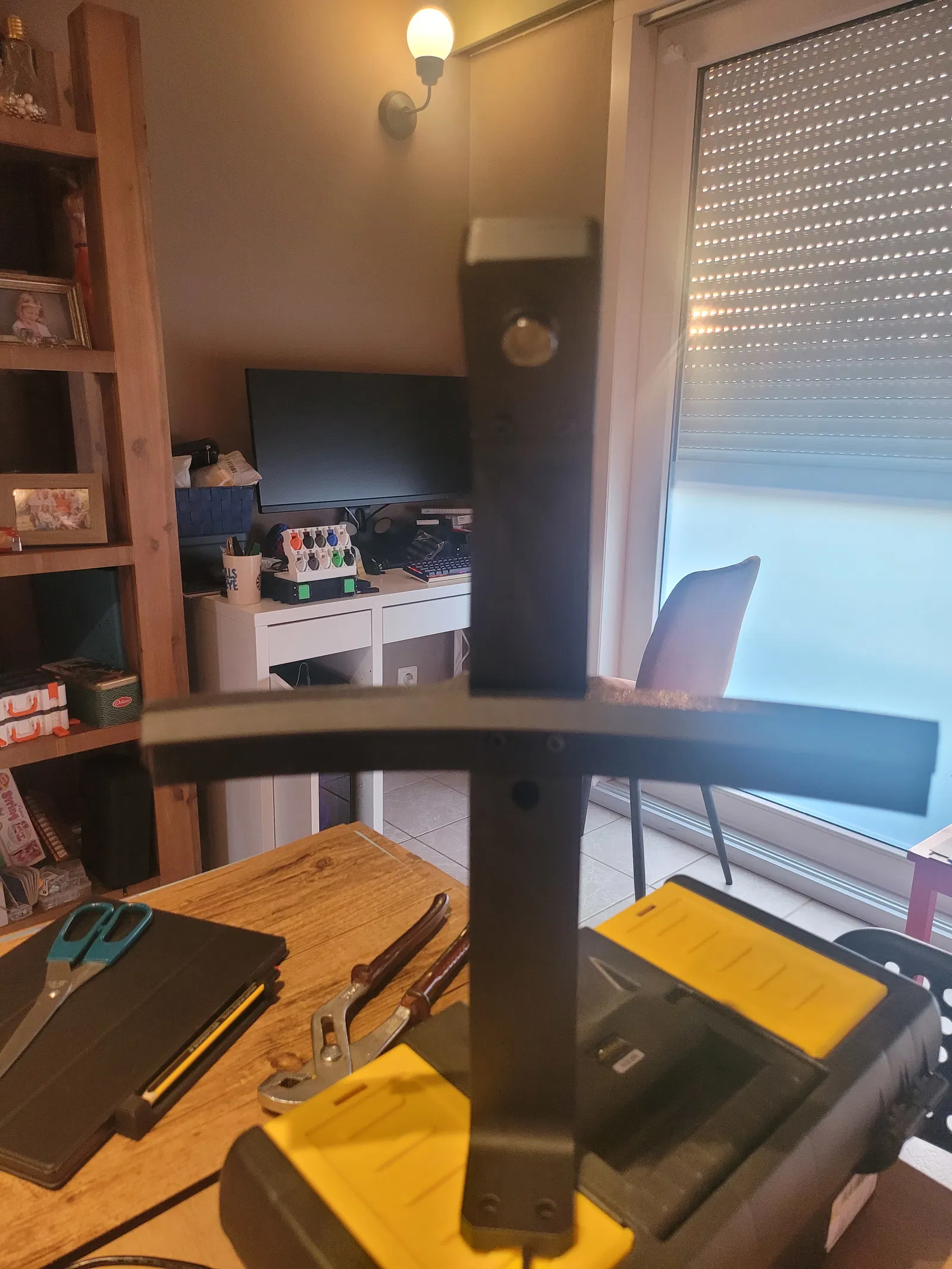

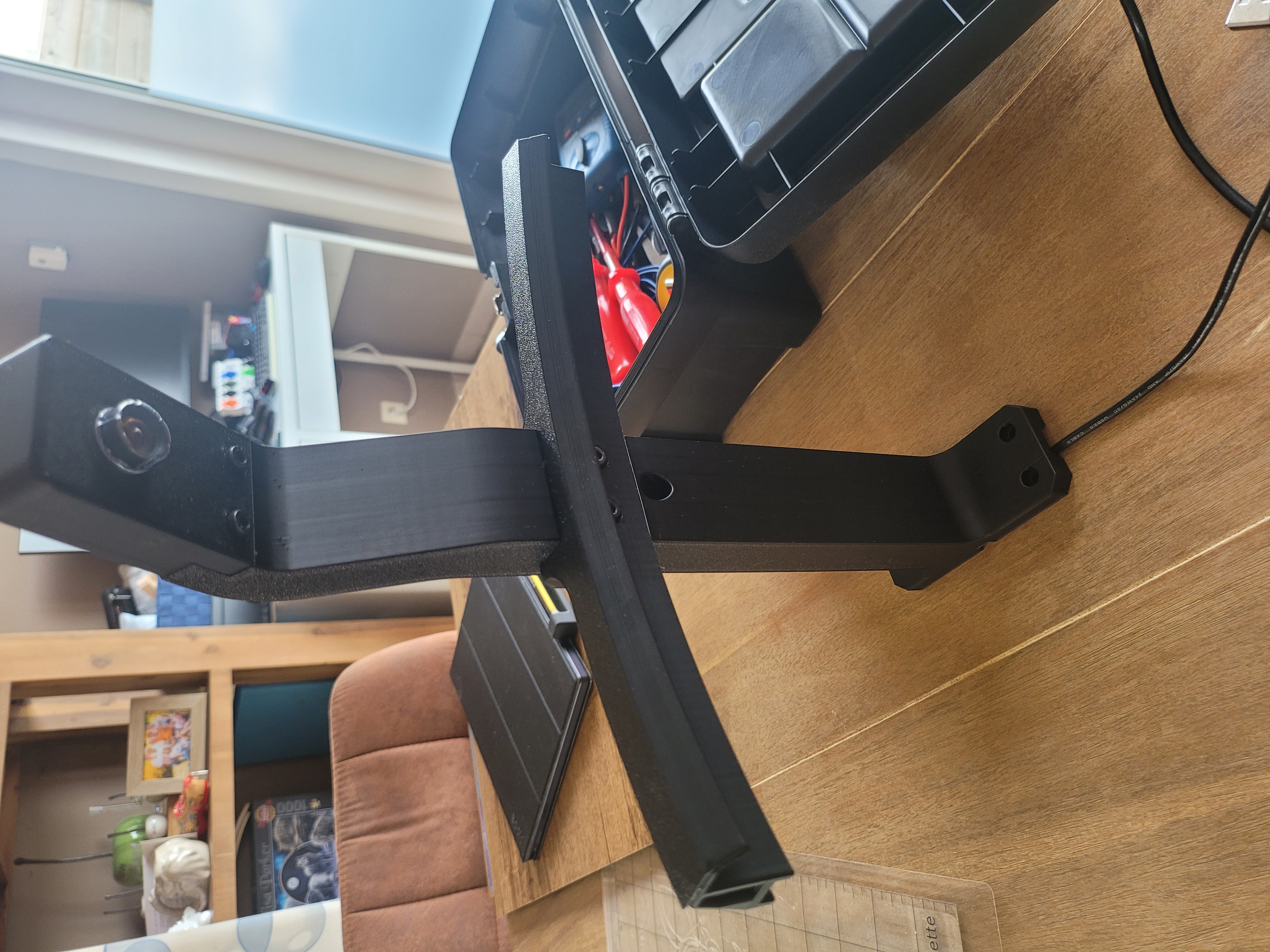

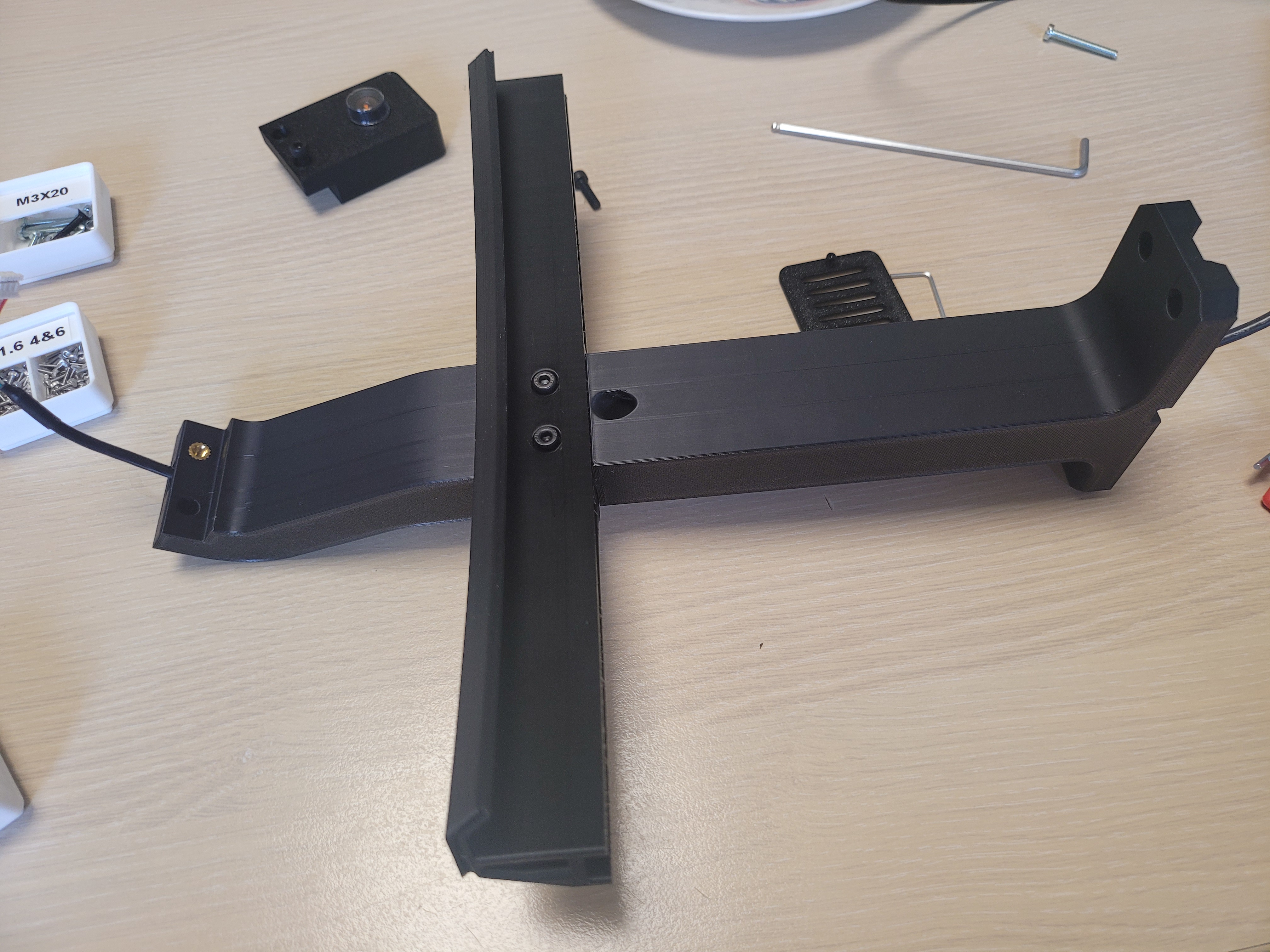

• 3 x Tay đỡ và 3 x Vỏ camera hoặc 3 x Tay đỡ và Camera kết hợp
• 3x Nắp vỏ camera
• 9 x Chốt kết nối
