Autodarts với LED Ring gắn nam châm (không cần khoan tường)

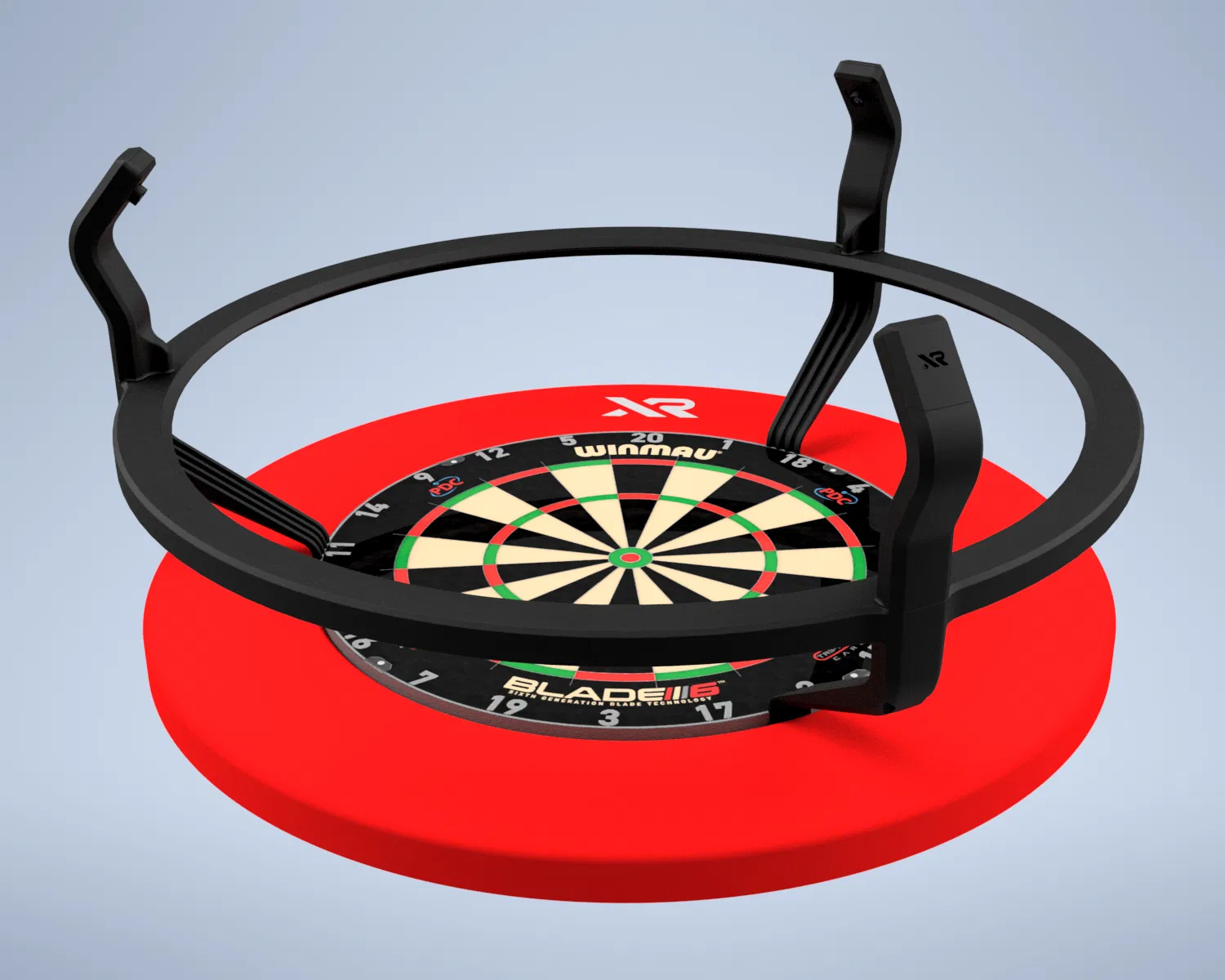

Sau khi mình làm mấy bộ giá đỡ camera cho Target Corona Vision cho một người bạn, mình cũng muốn trải nghiệm Autodarts. Do Corona Vision bản thân khá mềm, dải LED trong camera gây chói và mình không muốn tốn tiền cho món đó, nhưng cũng không muốn khoan thêm lỗ lên tường, nên mình đã mở rộng các tay camera bằng một vòng LED (LED ring) riêng. Vòng này gồm 6 segment, trong đó có 3 segment thuộc về phần dưới của tay camera. Cách này làm tổng thể cứng cáp hơn nhiều so với việc bắt cả cái vòng trực tiếp lên tay camera.

Để in được các segment thì cần máy có kích thước bàn in tối thiểu 260x260 mm. Nếu cần chia nhỏ segment hơn thì nói mình biết nha, mình sẵn sàng tạo phiên bản segment nhỏ hơn cho các bạn.

Các linh kiện cần thiết

• 21x tán cấy nhiệt (heat-set insert) M3x4 (M3x5 hoặc M3x6 cũng được)

• 21x vít đầu chìm M3x12 (M3x10 cũng được)

• 6x vít M2*6

• 3x nam châm phẳng 20x10x2 (N45, lực giữ >= 2kg)

• 3x module camera kèm cáp (OV9732, OV2710, IMX179) lưu ý bắt buộc góc 100°!!

• 3 mét LED-strip (trên strip có sẵn khoảng 15cm dây) và bộ nguồn

Số lượng phần cần in:

• 3x phần dưới

• 3x phần trên

• 3x ring segment

• 6x nối segment

• 3x nắp

• kẹp dây (cable clip) tùy nhu cầu

Ngoại trừ phần nắp ra thì không cần support.

Hướng dẫn lắp ráp

1. Gắn tán cấy nhiệt vào các ring segment và phần trên:

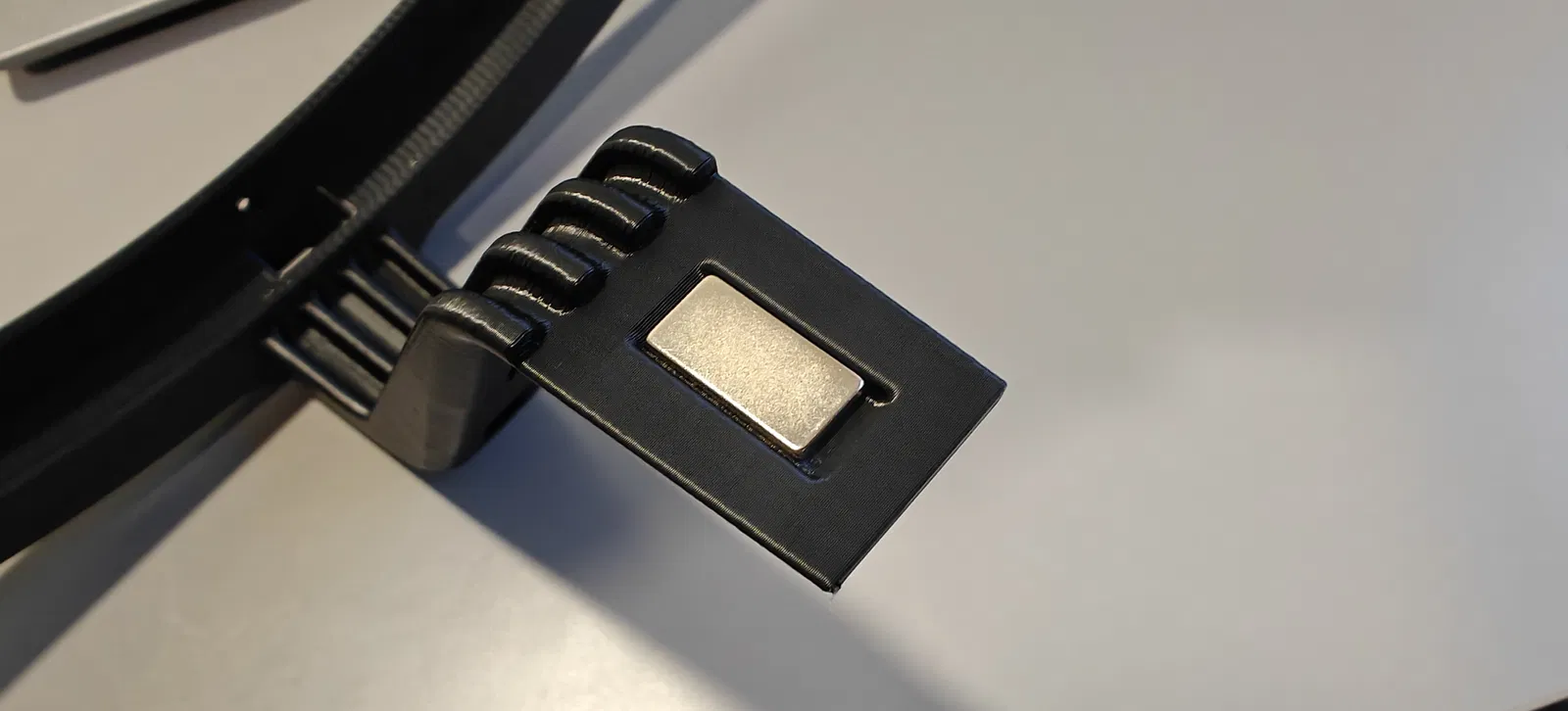

2. Dán nam châm phẳng 20x10x2 bằng keo siêu dính (super glue).



3. Luồn LED-strip vào phần dưới:



   Để đưa strip vào bên trong vòng, có thể bạn sẽ cần dùng tua-vít để hỗ trợ.



   Sau đó có thể kéo strip xuyên qua một cách dễ dàng.



   Kéo đến khi phần đầu của strip (đoạn có dây) nằm ở cửa ra của phần dưới.



4. Ba ring segment sẽ luôn được bắt xen kẽ với một phần dưới. Mỗi chỗ dùng 1 nối segment và 2 vít đầu chìm M3x12.



5. Luồn dây camera vào phần chân chung với dây LED.



6. Dán và cắt ngắn LED-strip.



7. Luồn nốt các dây camera còn lại.



8. Xỏ các phần trên vào các dây camera.



9. Nếu module camera có khung ngoài thì cần cắt bỏ bằng dụng cụ phù hợp. (Mình dùng loại kềm cắt mini)



10. Cắm và lắp module camera. Dùng vít M2x6.



11. Bắt phần trên bằng vít đầu chìm M3x12.



12. Gắn nắp camera.

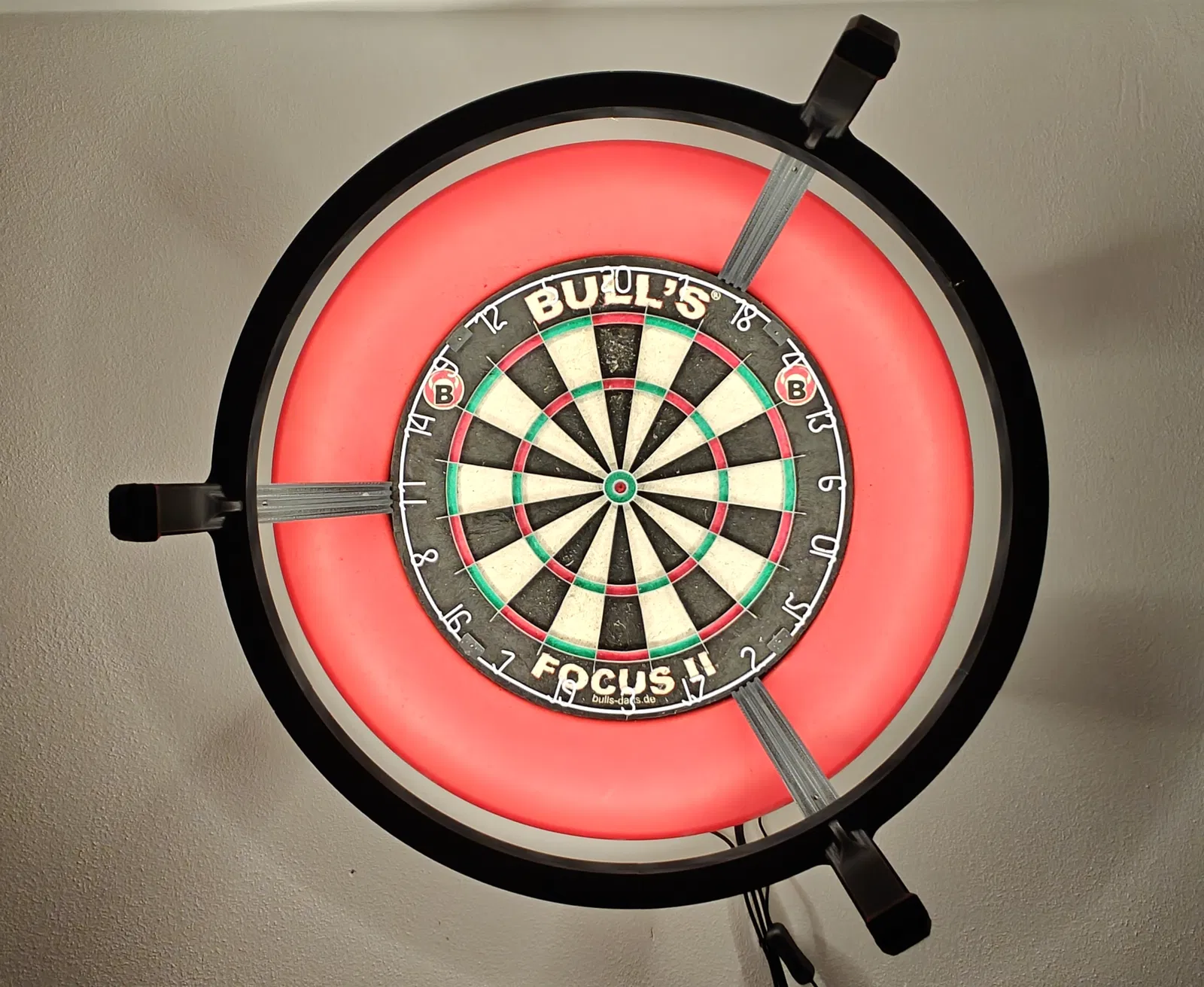

13. Cắm vòng hoàn thiện vào giữa dartboard và surround. Toàn bộ dây sẽ được đi trong rãnh dẫn dây ở phần chân và luồn ra phía sau surround.



14. Để đi dây gọn đẹp hơn mà không cần nẹp/kênh đi dây, mình có thiết kế thêm một kẹp dây để gom tất cả dây camera lại.



Vậy nha, Good Darts.
