MeshTube - XIAO nRF52840 & Wio-SX1262
Mẫu vỏ MeshTube cho node Meshtastic dùng ống PVC ASTM F2158 (kiểu vacuum tube) kết hợp bộ kit XIAO nRF52840 & Wio-SX1262. Thiết kế in PETG/ASA, gioăng TPU, không cần supports.
Mô tả

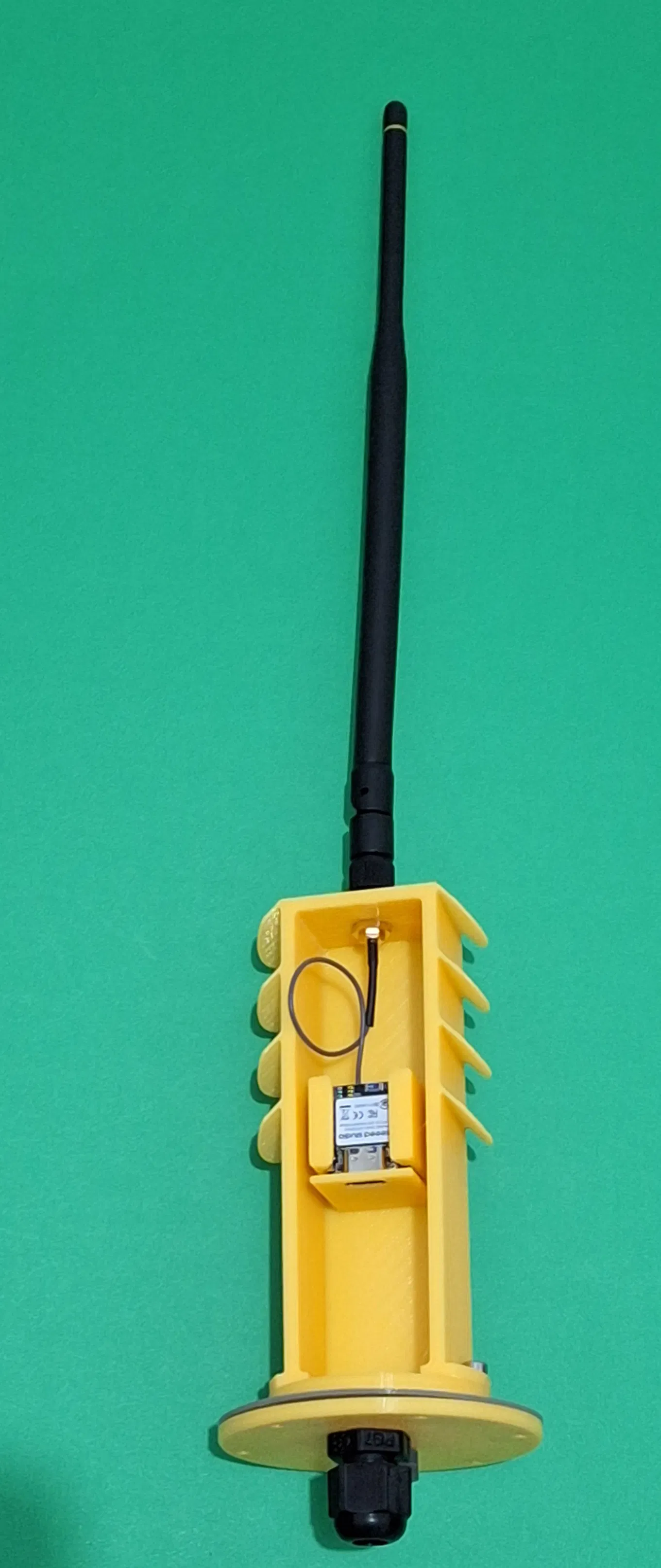

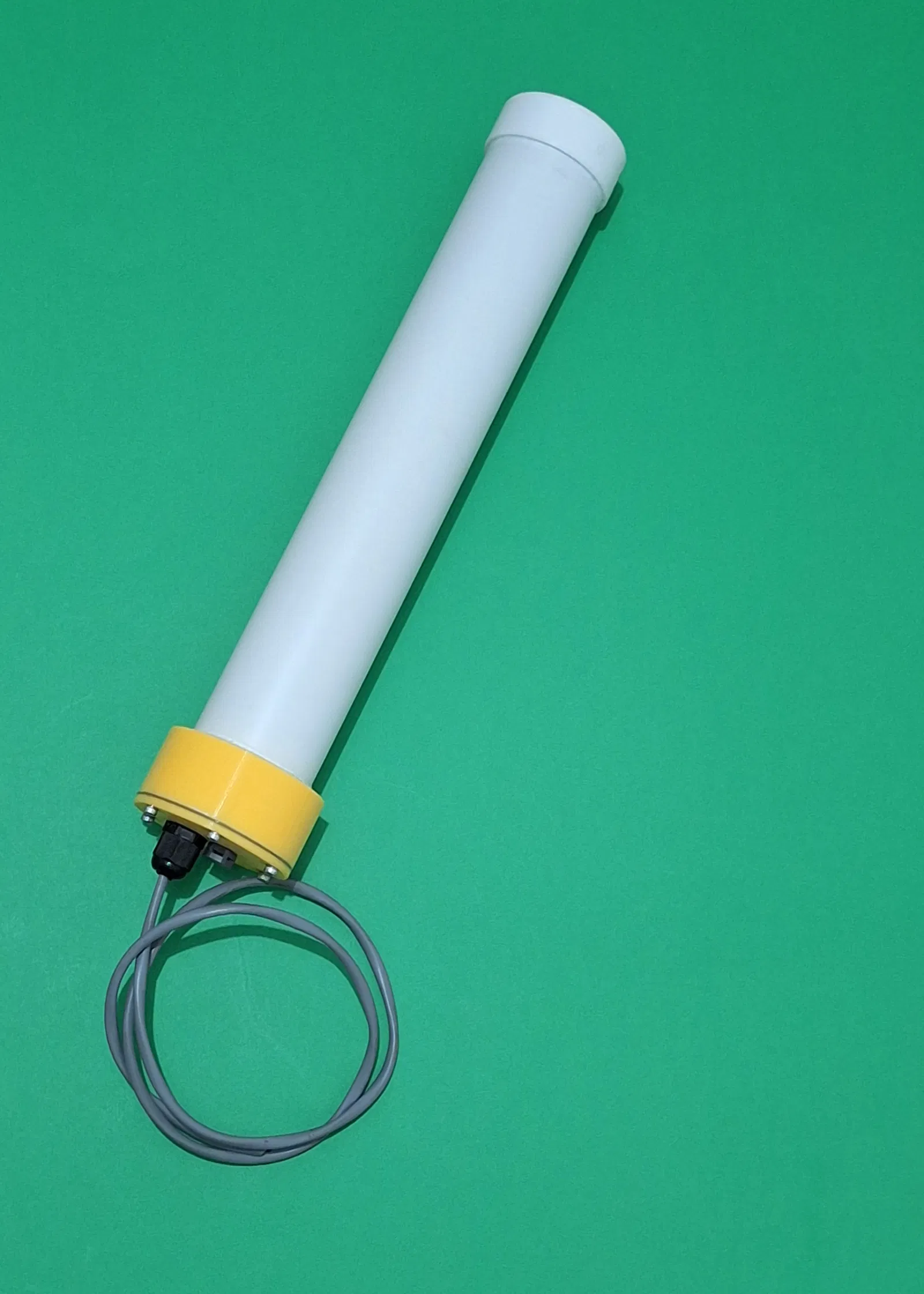

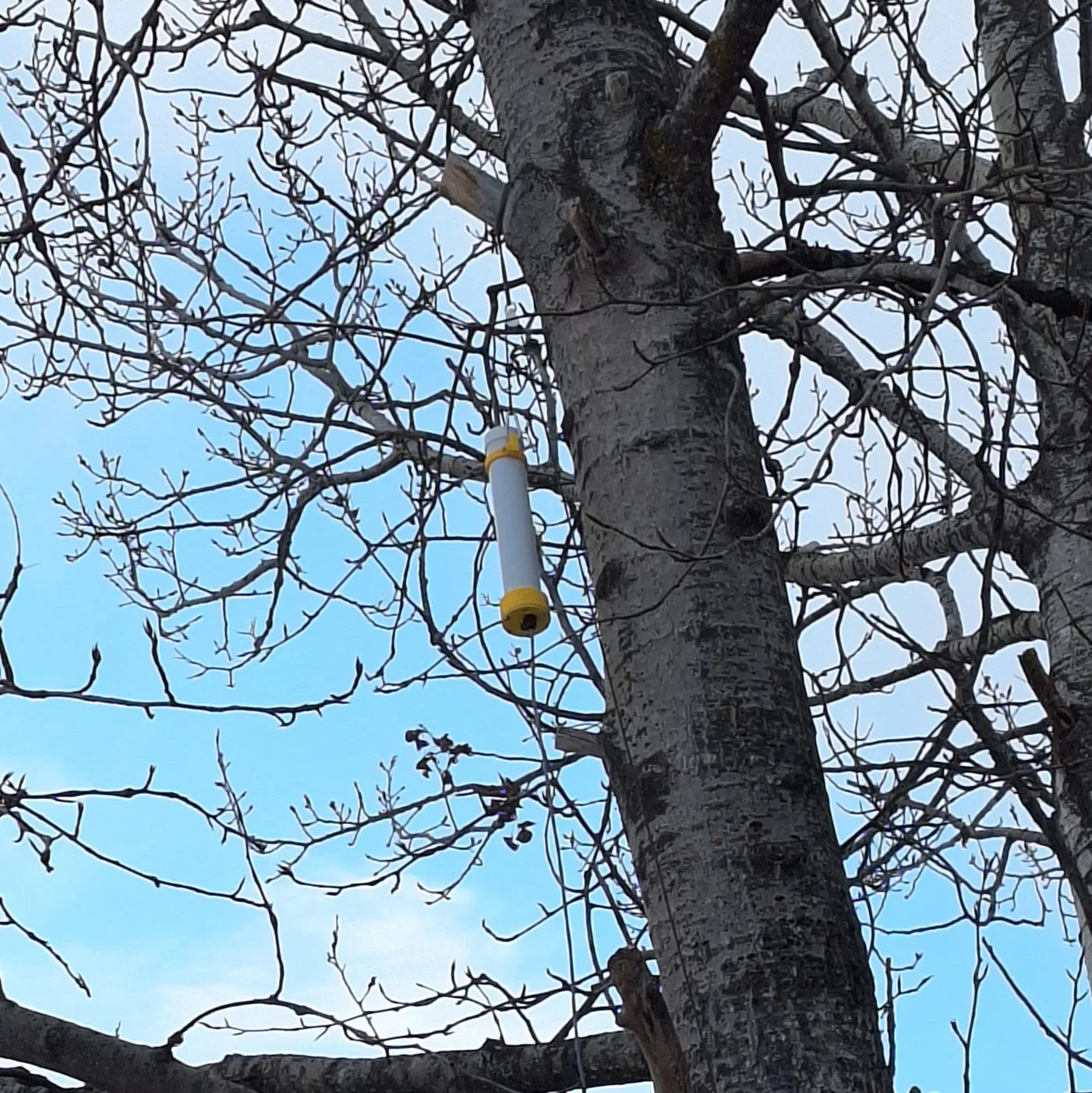

Nút mesh dùng ống hút chân không PVC ASTM F2158 và bộ kit XIAO nRF52840 & Wio-SX1262.

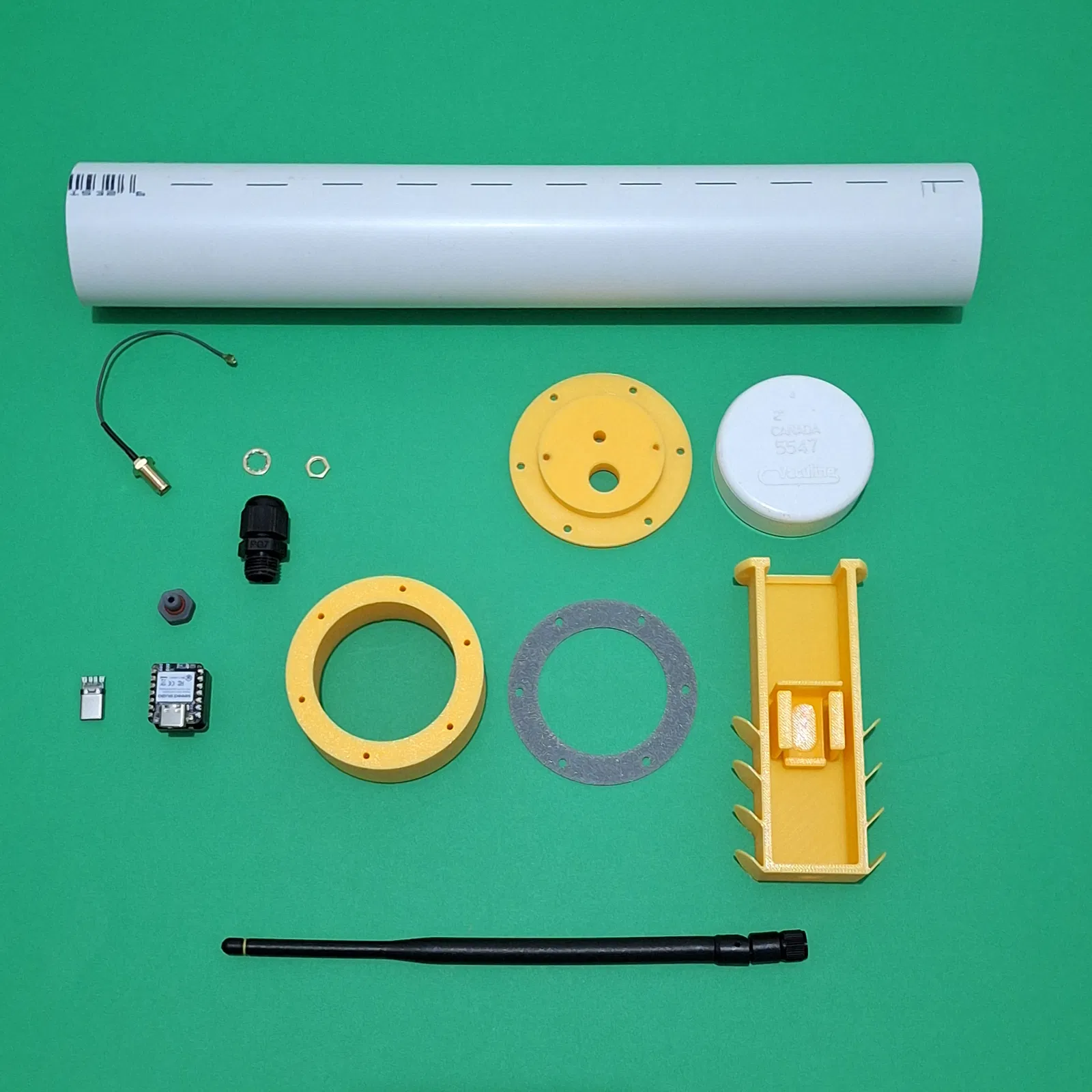

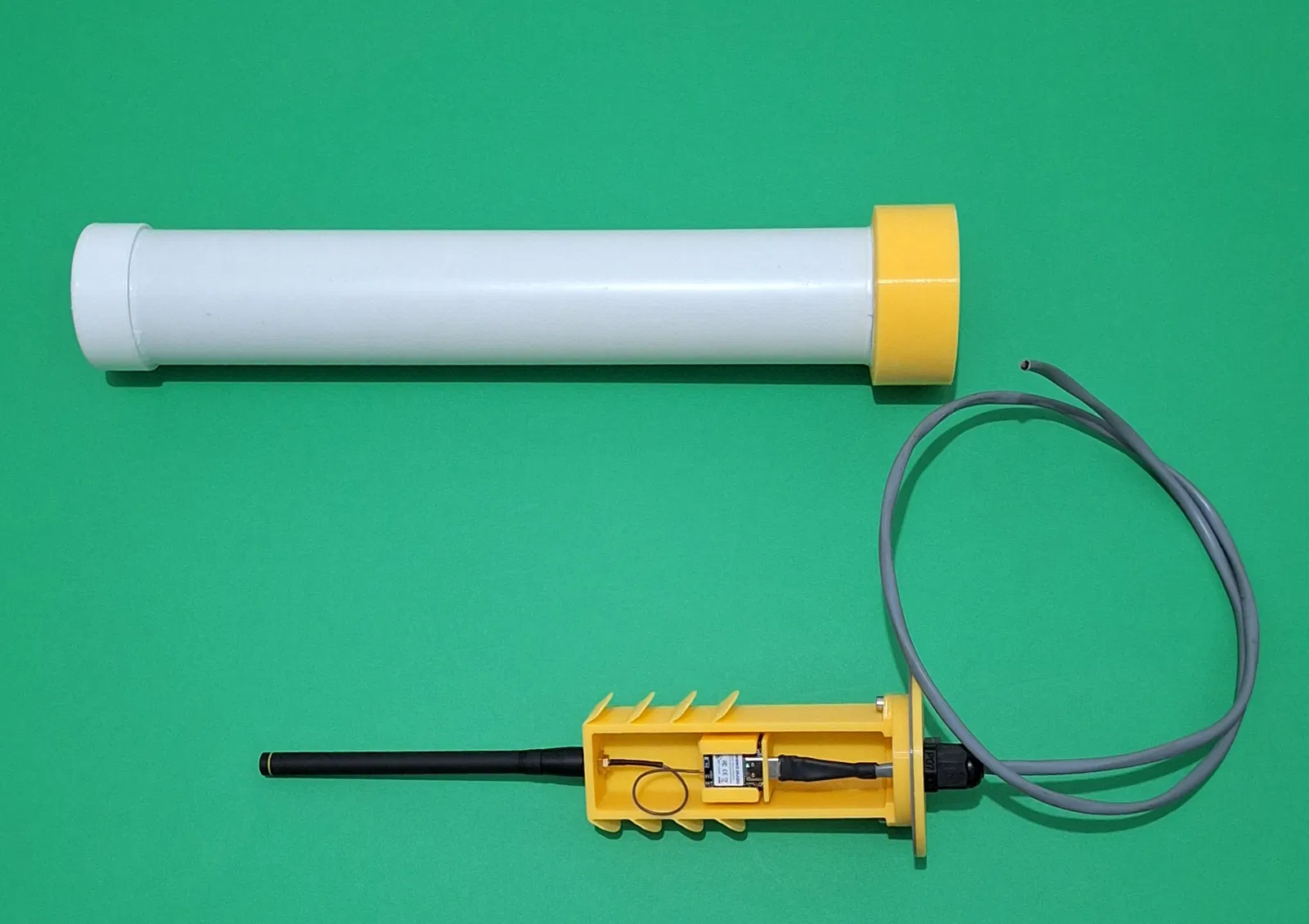

Các phần cần chuẩn bị:
- Ống PVC ASTM F2158 2'' cắt dài 130mm + chiều dài anten của bạn
- Nắp ống PVC ASTM F2158 2''
- 6x ốc M3 x 12mm (Inox)
- 2x ốc M3 x 8mm (Inox)
- 1x đầu siết cáp PG7 (cable gland)
- 1x vent thông hơi vỏ M6 (aliexpress)
- 1x USB Type-C male PCB breakout connector (aliexpress) hoặc cắt cáp USB Type-C để lấy đầu male.
- 1x cáp SMA male to MHF1 (I-PEX) (mình đang dùng DH-20G50010)
- 1x anten SMA (mình đang dùng ANT-916-CW-HW-SMA)
- 1x bộ kit XIAO nRF52840 & Wio-SX1262
- Keo dán chuyển tiếp PVC (PVC transition cement) (mình thấy dính tốt trên PETG).
- Đầu nối và dây cáp tuỳ bạn chọn để nối từ node tới nguồn cấp.
Các chi tiết in bằng PETG hoặc ASA. Gioăng in bằng TPU. Không cần supports.
Chúc bạn làm vui vẻ!
