Ngàm gắn Moza HGP cho Playseat Challenge (Universal Mount)

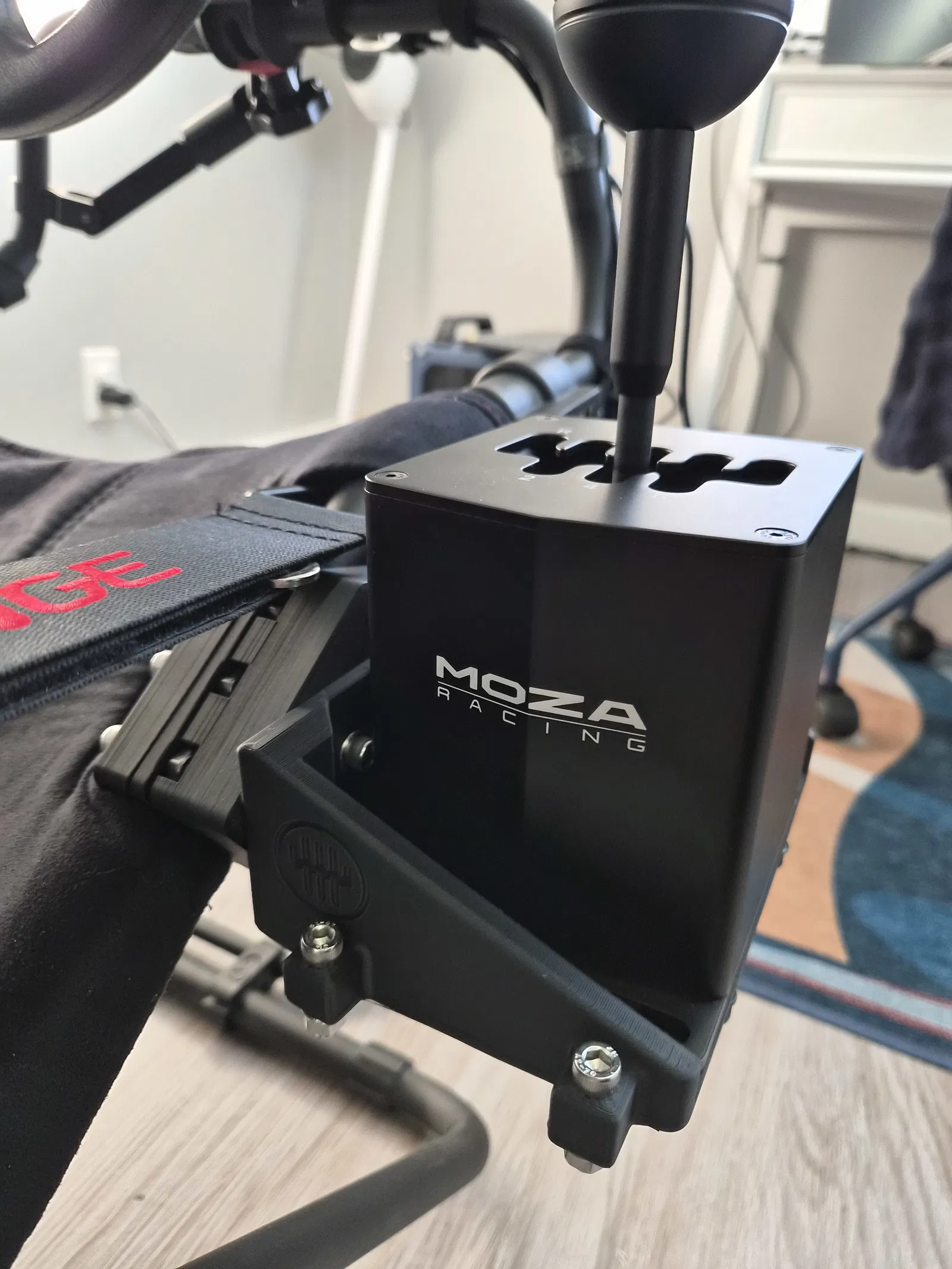

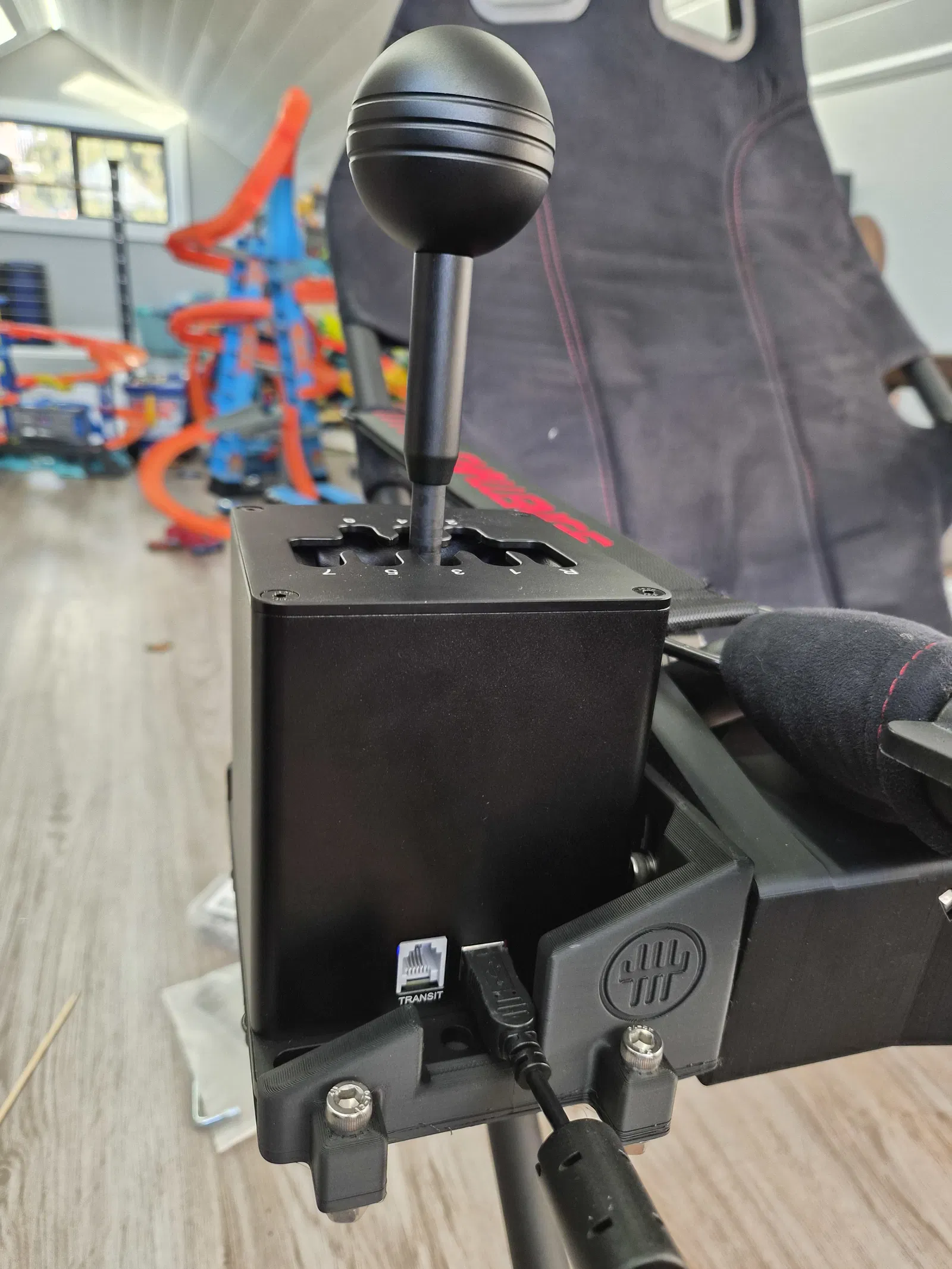

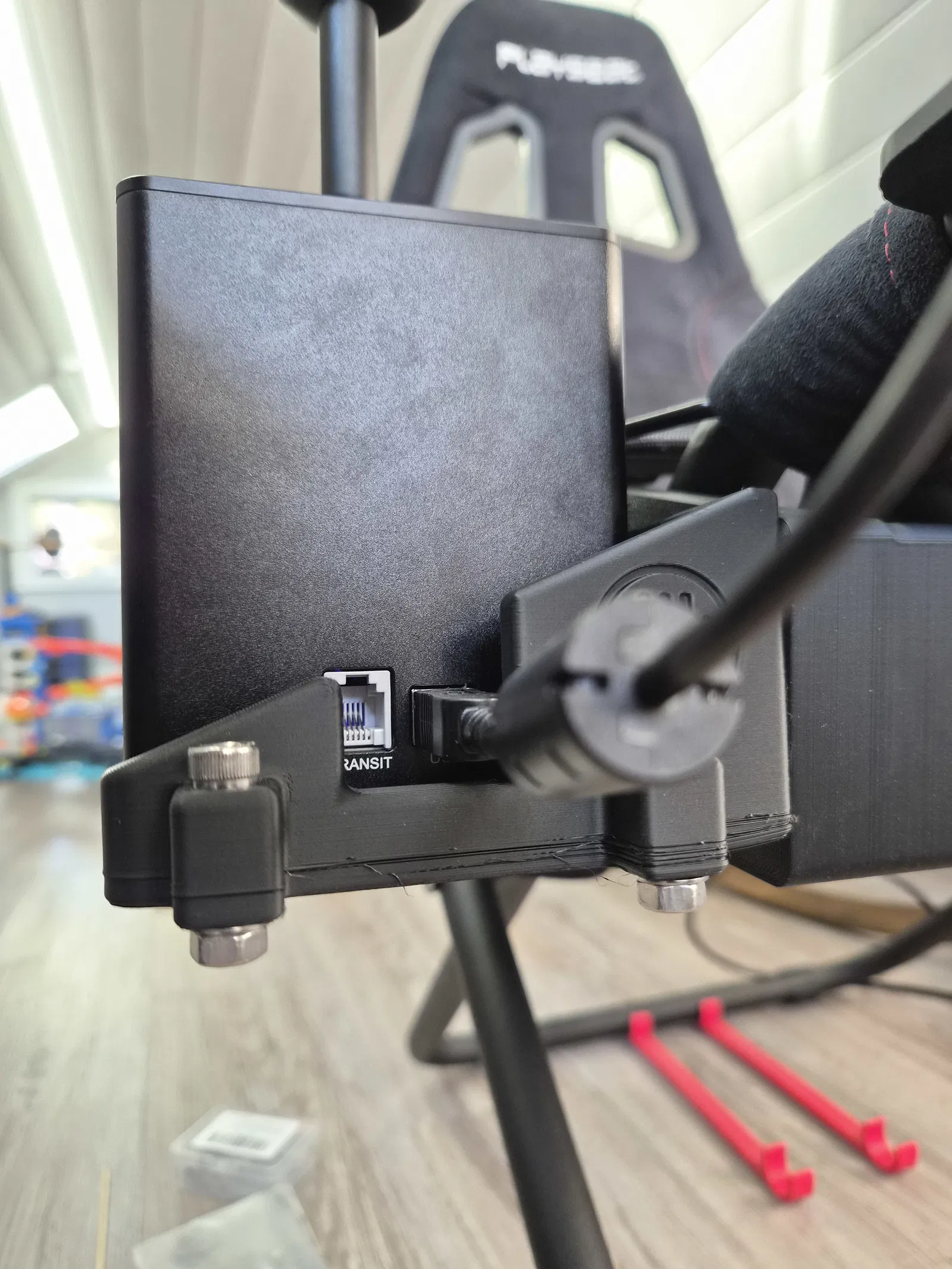

Mình làm một adapter gắn cần số Moza HGP cho Playseat Challenge Universal Mount.
Có sẵn phần chỉnh góc để bạn canh cho song song với mặt sàn.

1. In đúng theo hướng (orientation) như trong model
2. Dùng 4x bu-lông, ê-cu và washer quanh viền. Cách này gia cường điểm yếu. Xem hình mẫu V2 của mình bị gãy. Model V2 vẫn có, nhưng mình không khuyên dùng trừ khi bạn có filament bám lớp (layer adhesion) siêu-đỉnh.
3. Gắn Shifter Plate vào Universal Mount. Có phần chỉnh góc để bạn canh cho song song với mặt sàn. Nhớ dùng washer cho mỗi con bu-lông.
4. Dùng bu-lông M6 và washer đi kèm Moza HGP để bắt từ phía dưới lên shifter plate.
5. Còn thêm 4 lỗ nữa để bạn có thể thêm 4x bu-lông + washer, nhưng mình không làm.

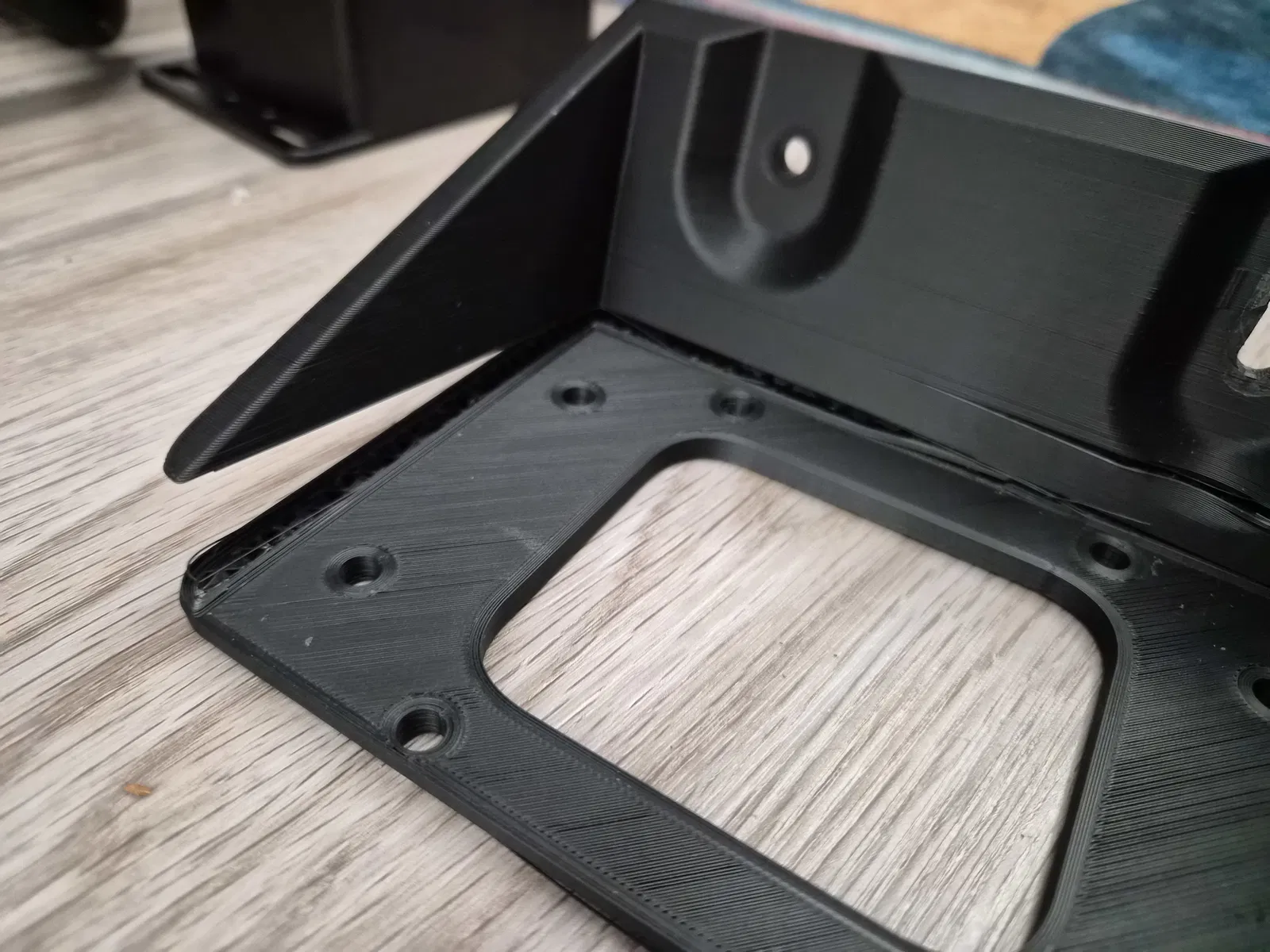

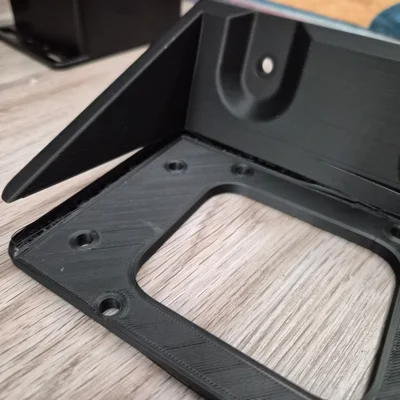

Bạn cứ bỏ qua mấy vệt line lạ trên tường (wall lines) trong ảnh của mình. Nó ra khỏi print bed đã vậy rồi. Bản in của mình bị warp, nhưng mình vẫn dùng luôn.
Mình upload kèm bộ file gốc “Playseat Challenge Universal Mount” chỉ để phòng trường hợp sau này có revision làm mất tương thích.

Mình in với 30% cubic infill và tường (walls) 2mm, dùng nozzle 0.4mm.
Nếu muốn cần số bên tay trái thì mirror model trong slicer.

Hardware:
 + 16x bu-lông M6x25
 + 16x ê-cu M6
 + 6x washer M6
 + 4x bu-lông M6x12 và washer (dùng bộ đi kèm Moza HGP)

Breakdown:
  Universal Mount Hardware:
   + 12x bu-lông M6x25 và 12x ê-cu cho Universal Mount
  HGP Shifter Plate:
   + 4x ê-cu, vít và washer để gia cường plate
   + 2x washer thêm khi gắn plate vào universal mount
   + 4x bu-lông M6x12 và washer để gắn HGP lên plate (dùng bộ đi kèm Moza HGP)

Tạo trong Onshape:
https://cad.onshape.com/documents/adf7ad609378acbc51ee3616/w/6ed003e424bd53f5e0243583/e/f22d9678a5dca9ec89db9e62?renderMode=0&uiState=696935f90b8c0f2269c086c7
