Khung E-Ink cho Waveshare 7.5inch e-Paper HAT (H)

Vui lòng xem mẫu gốc để tham khảo hướng dẫn và đầy đủ các bộ phận. Ở đây chỉ có các phần đã chỉnh sửa, không bao gồm toàn bộ những phần cần thiết.

Những thay đổi chính là để phù hợp với Waveshare 7.5inch e-Paper HAT (H) (link PiHut) vì đây là màn hình hơi lớn hơn và kích thước board driver cũng khác so với mẫu/video gốc. Ngoài ra còn có một số thay đổi theo kiểu “tùy gu” khác (xem danh sách khác biệt chi tiết bên dưới).

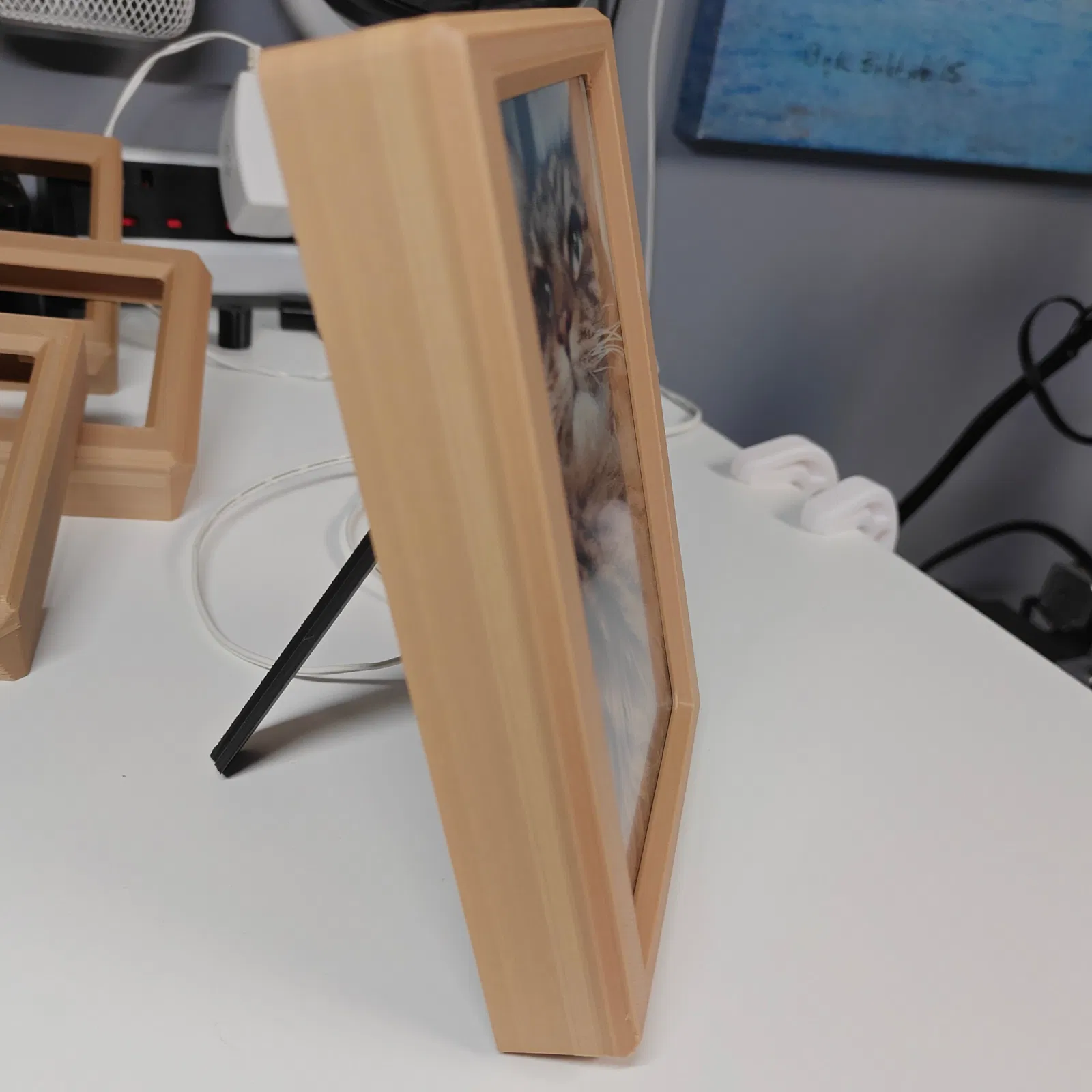

Có tùy chọn khung mặt trước dạng dọc (portrait) và ngang (landscape) vì thiết kế có draft angle ở phần đế để khi dùng kèm stand thì đặt lên mặt phẳng sẽ vững hơn.

Có đính kèm file STEP song song với STL, phòng khi bạn muốn import để tùy biến/chỉnh sửa thêm.

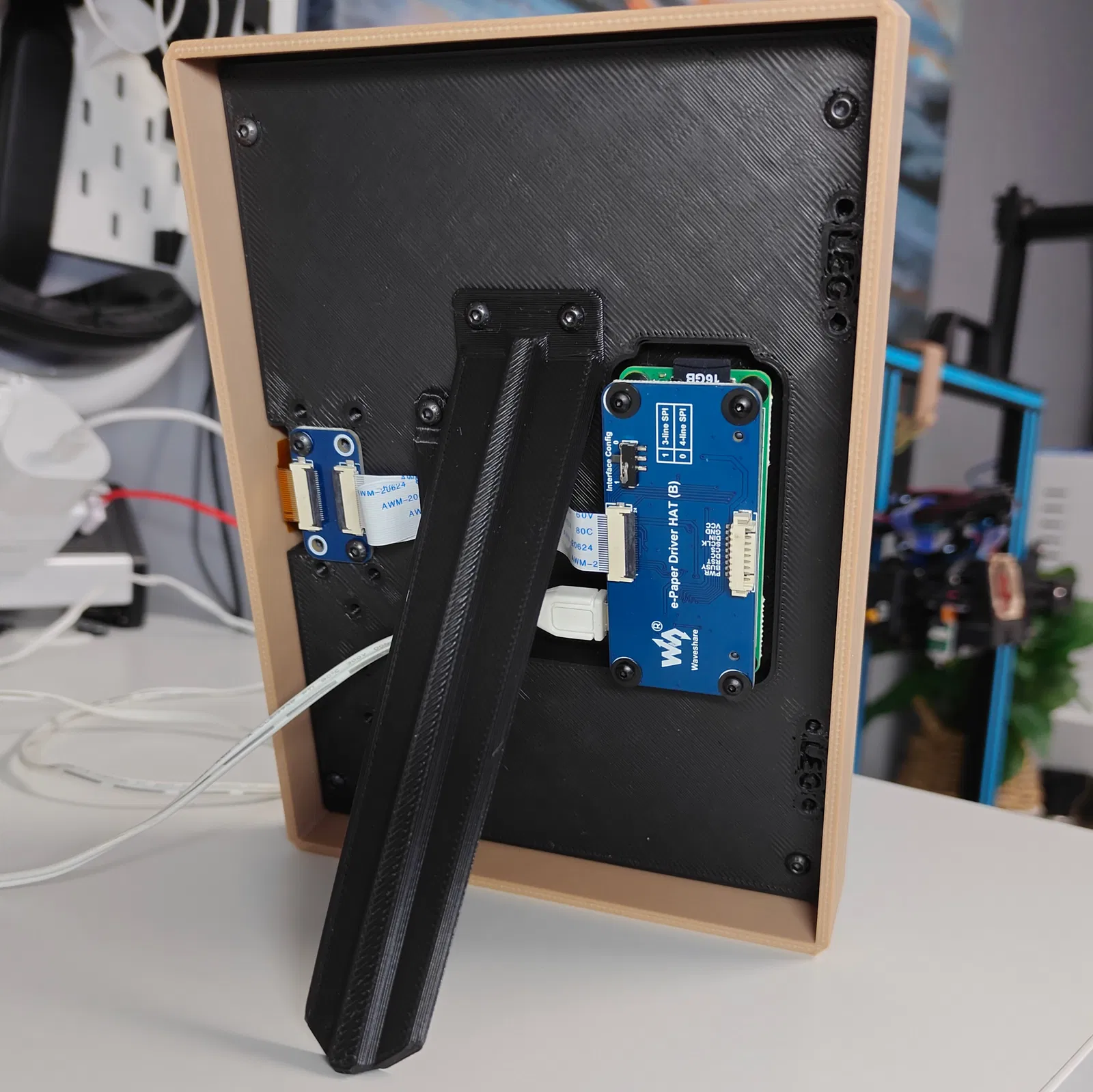

Khi in, nhớ để ý vị trí seam. Thường thì nên canh seam chạy dọc theo phần đế ở chỗ nào đó để ít bị thấy. Khi lắp, mình thấy chèn một miếng carton mỏng giữa tấm màn hình và tấm lưng (back plate) sẽ giúp tránh tình trạng màn hình bị lỏng/lắc trong khung.

Nếu làm theo hướng dẫn gốc để cài InkyPi và dùng màn Waveshare 7.5inch bản H-model, bạn sẽ gặp việc file device driver cần thiết không có sẵn cho màn hình này tại bước chạy script cài InkyPi. Tuy nhiên InkyPi có kiểm tra driver ở local trước, nên chỉ cần thêm đúng file vào đúng chỗ. Hãy copy file "RaspberryPi_JetsonNano/python/lib/waveshare_epd/epd7in5h.py" từ WaveShare ZIP files sang "display/waveshare_epd/epd7in5h.py" trong thư mục project InkyPi, rồi hãy chạy install.

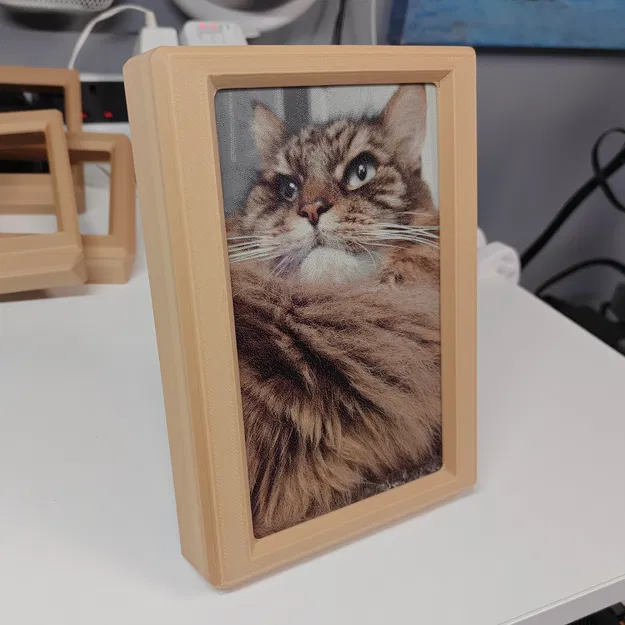

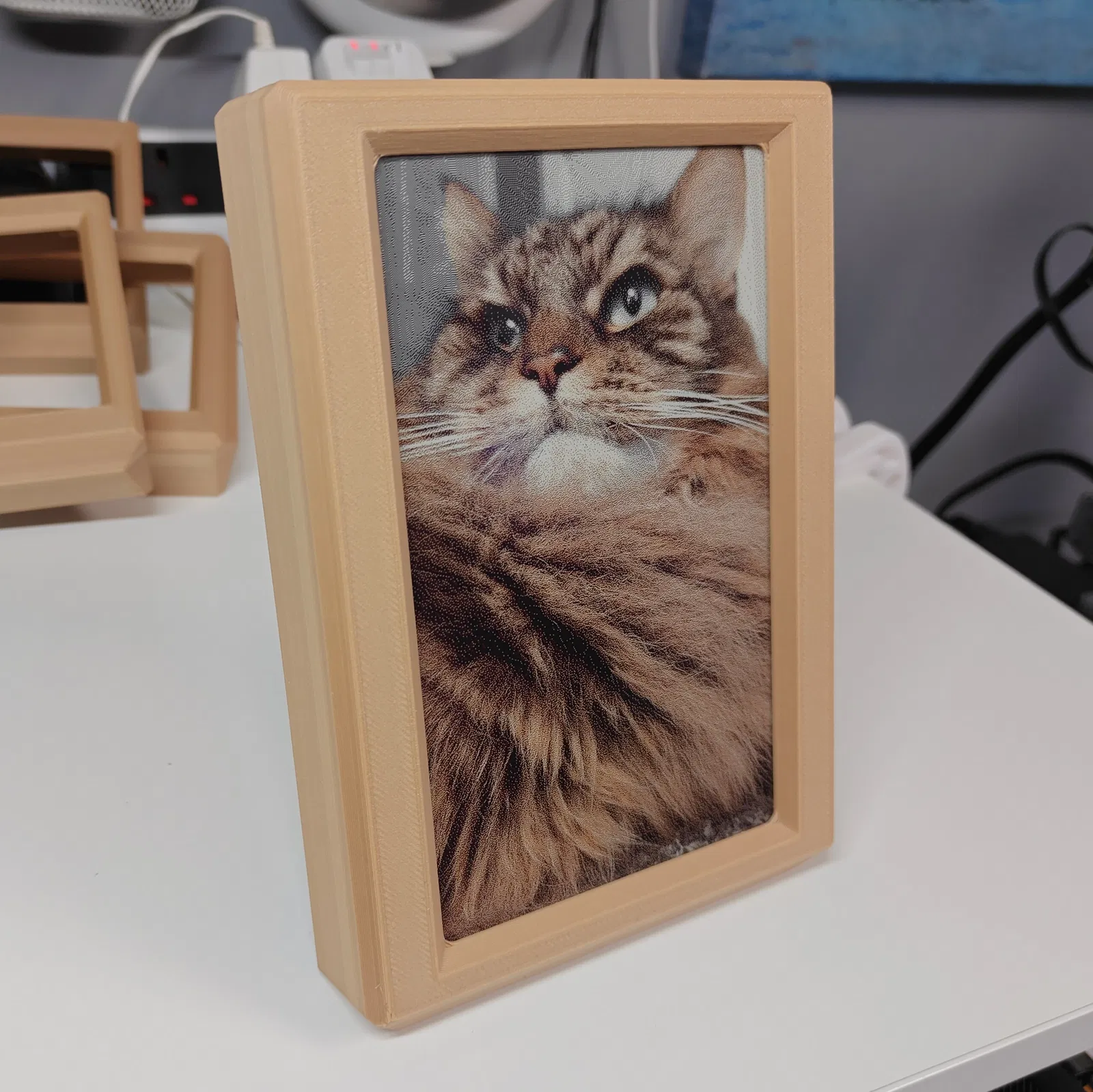

Ảnh mình chụp dùng SUNLU wood PLA cho phần frame, và Elegoo matte black PLA cho phần stand/back.
