Chuyển PSU C13 sang USB-C PD (C13 PSU to USB-C PD conversion)

Tác giả Symbiiote_1168021

Lượt coi
71
Tải về· 1 file · 53,3 KB· 53,3 KB

File 1 53,3 KB

  • C19_to_USB_C_PD_1769036306.stlSTL · 53,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#201768
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

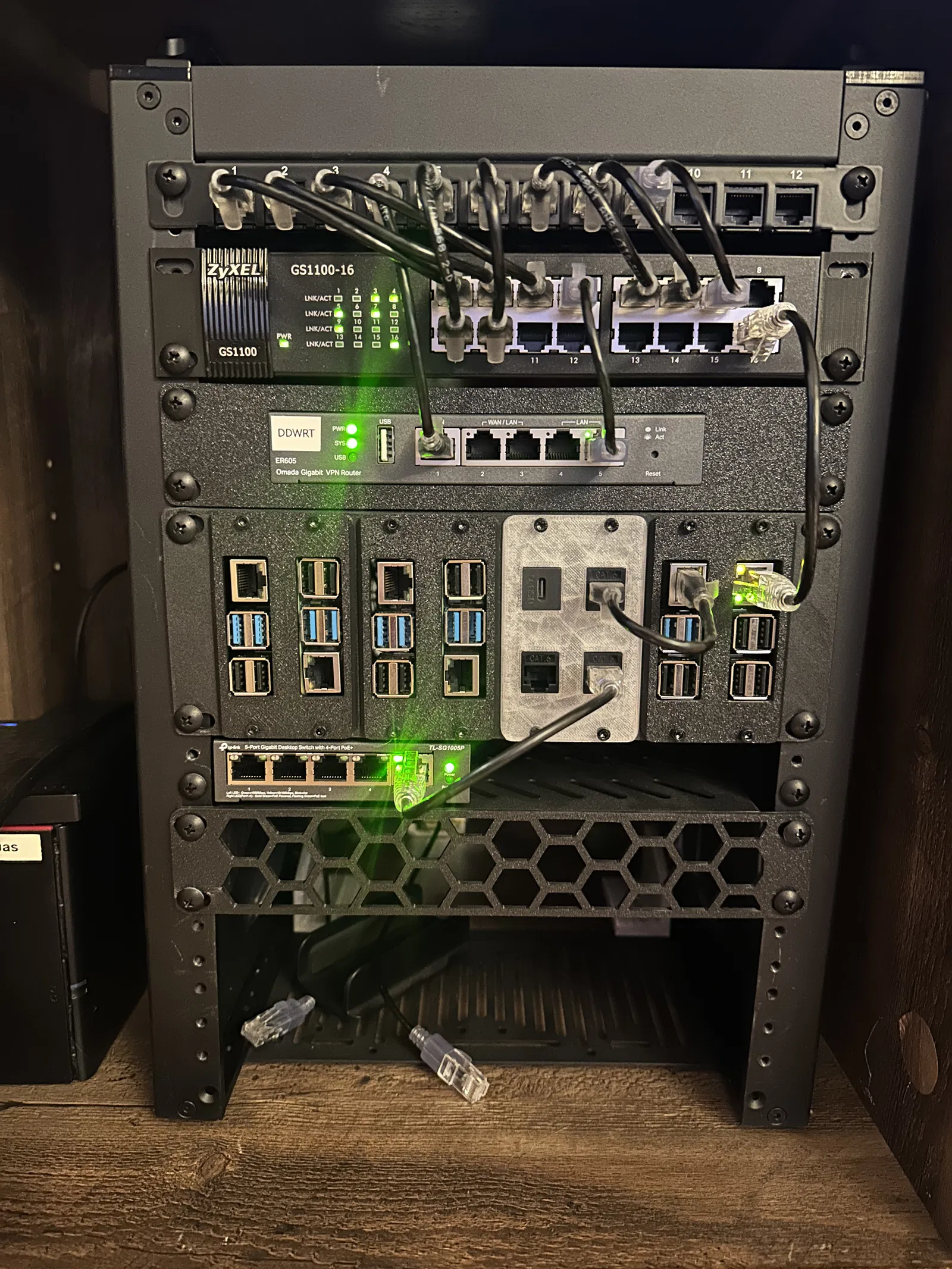

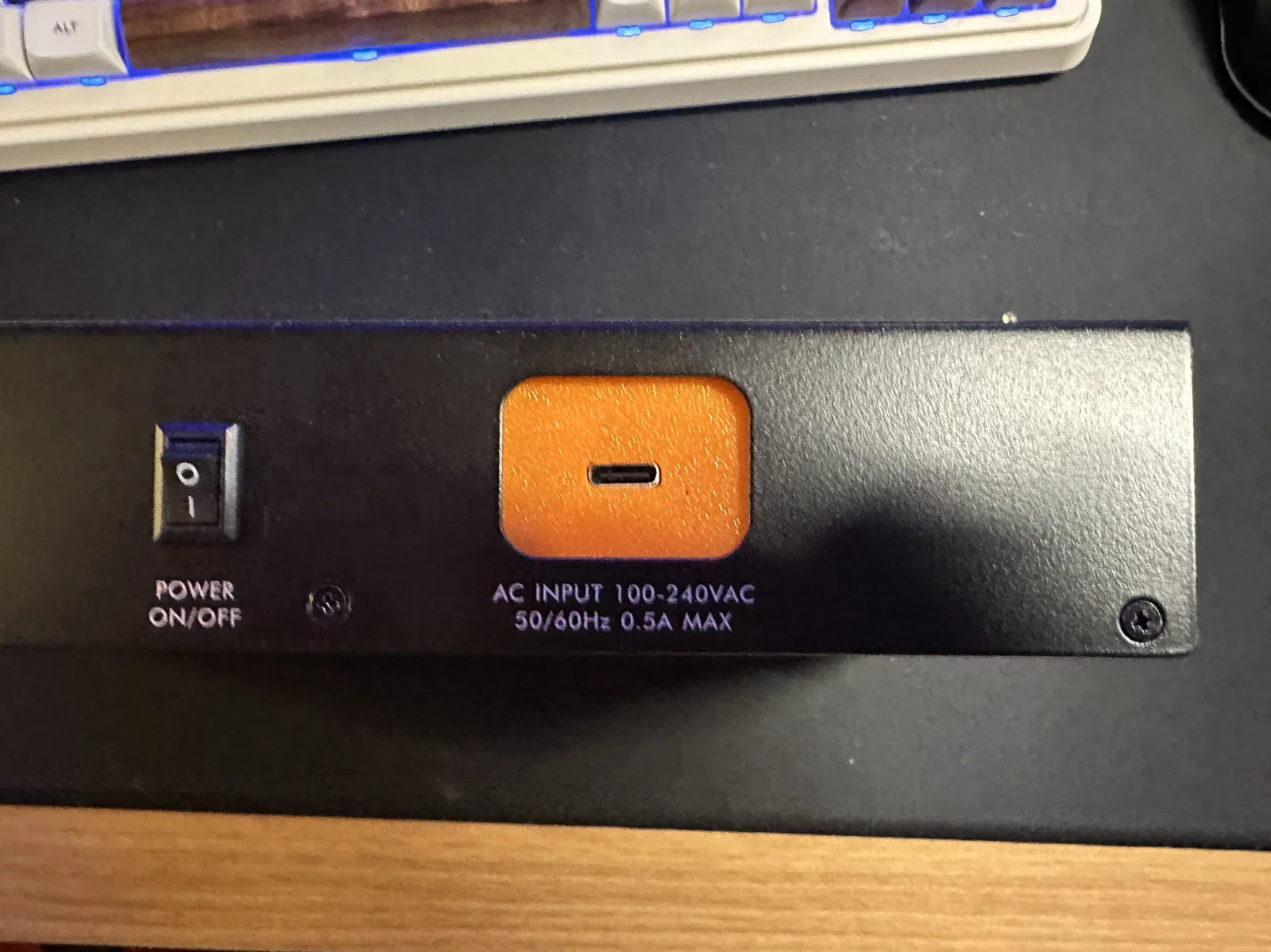

Con Zyxel GS1100-16 của mình tự nhiên không lên nguồn nữa. Kiểm tra kỹ thì thấy tụ điện trên PSU tích hợp bị phồng nên hư luôn. Mình không có sẵn tụ thay thế, nên quyết định chuyển qua dùng USB-C PD. Vì máy chỉ cần 12V 0.5A, mình tính dùng luôn bộ nguồn USB (PD 100W) mình đã gắn phía sau rack để cấp điện cho mấy con Raspberry Pi.

Items used:

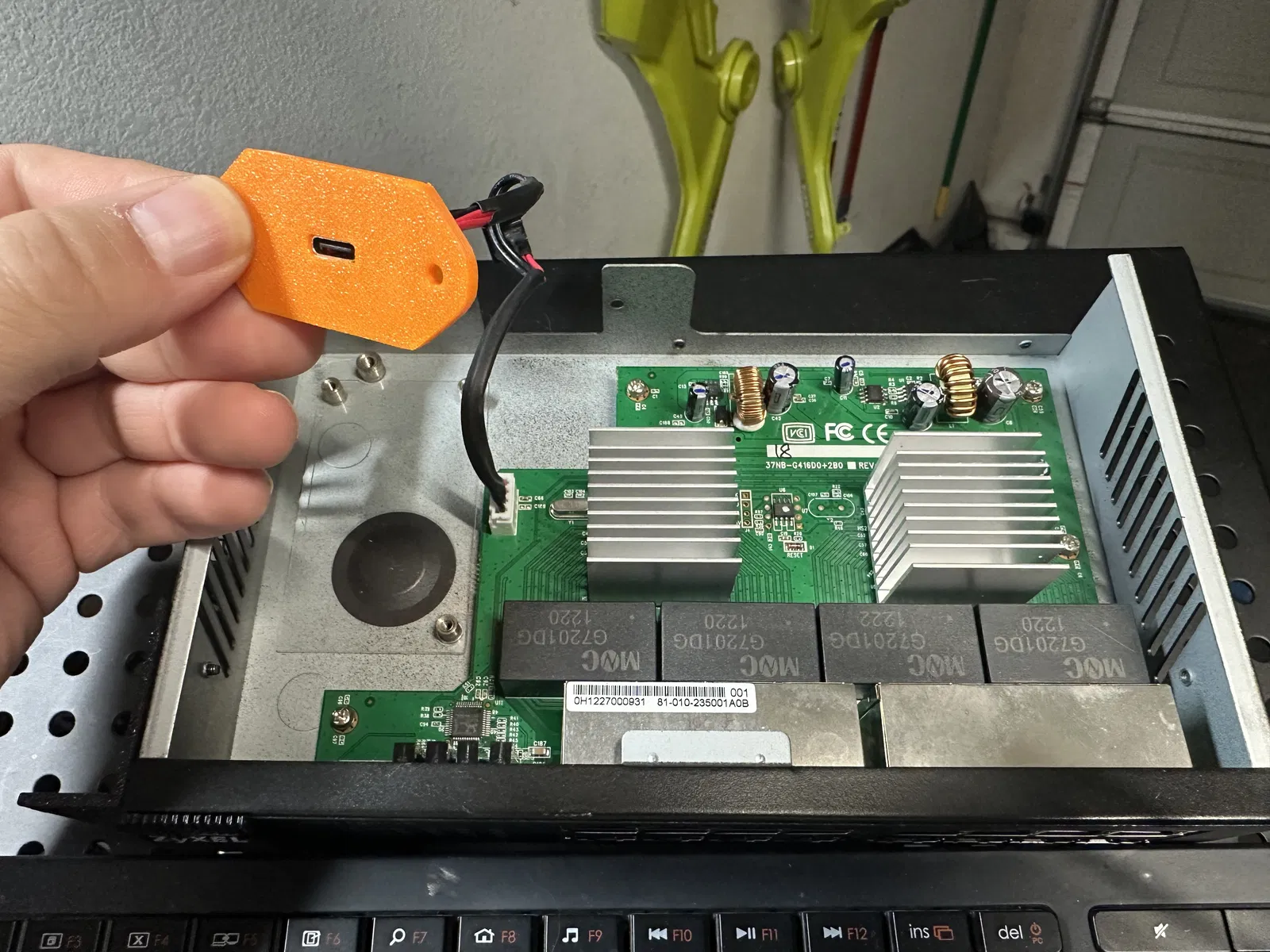

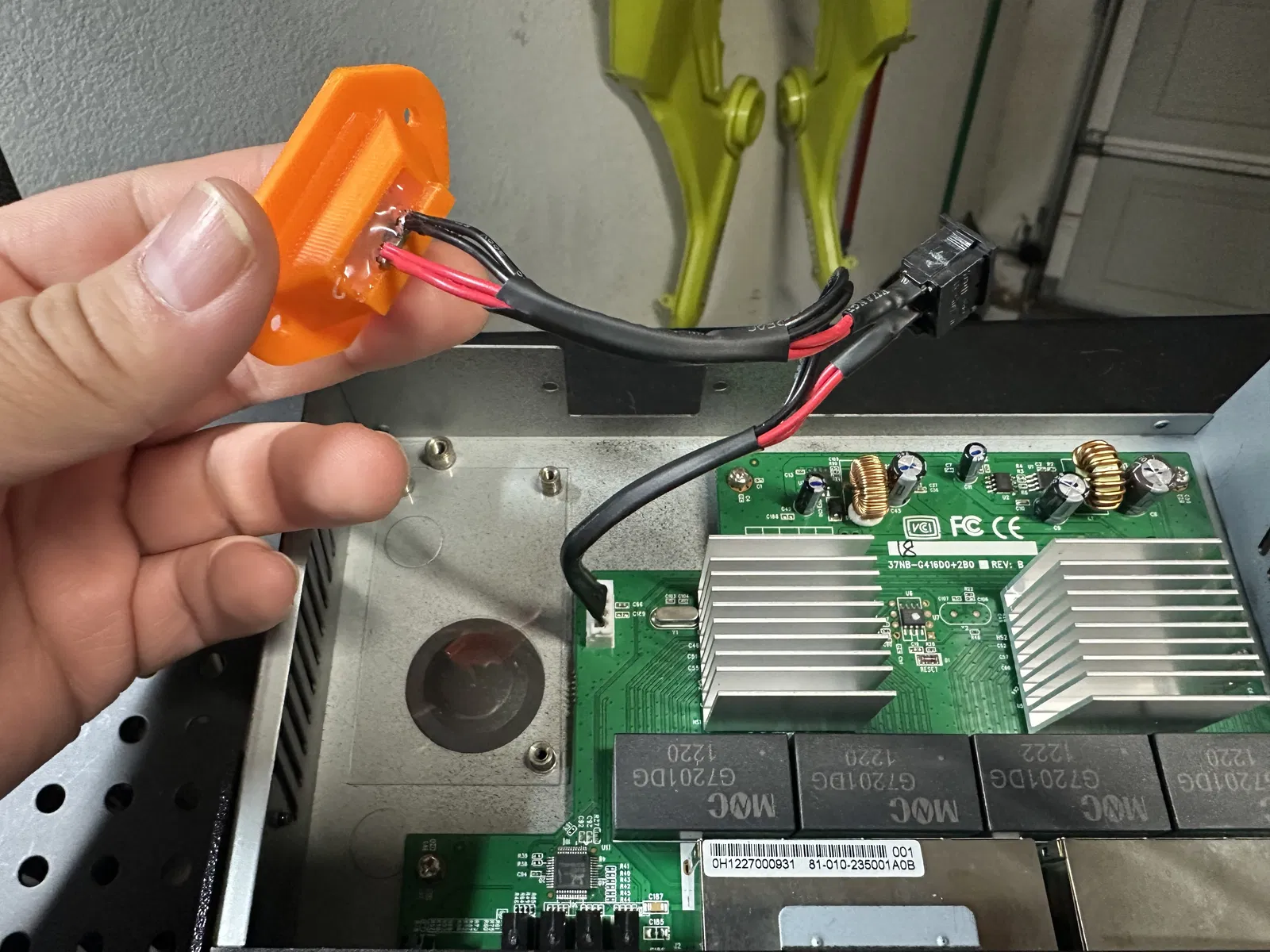

Nhớ hàn đúng các pad tương ứng với 12V.

Mình đổ keo nến (hot glue) để lấp khoang, vừa giữ cho board cố định vừa cách điện. Dùng resin cũng là một lựa chọn ổn.
