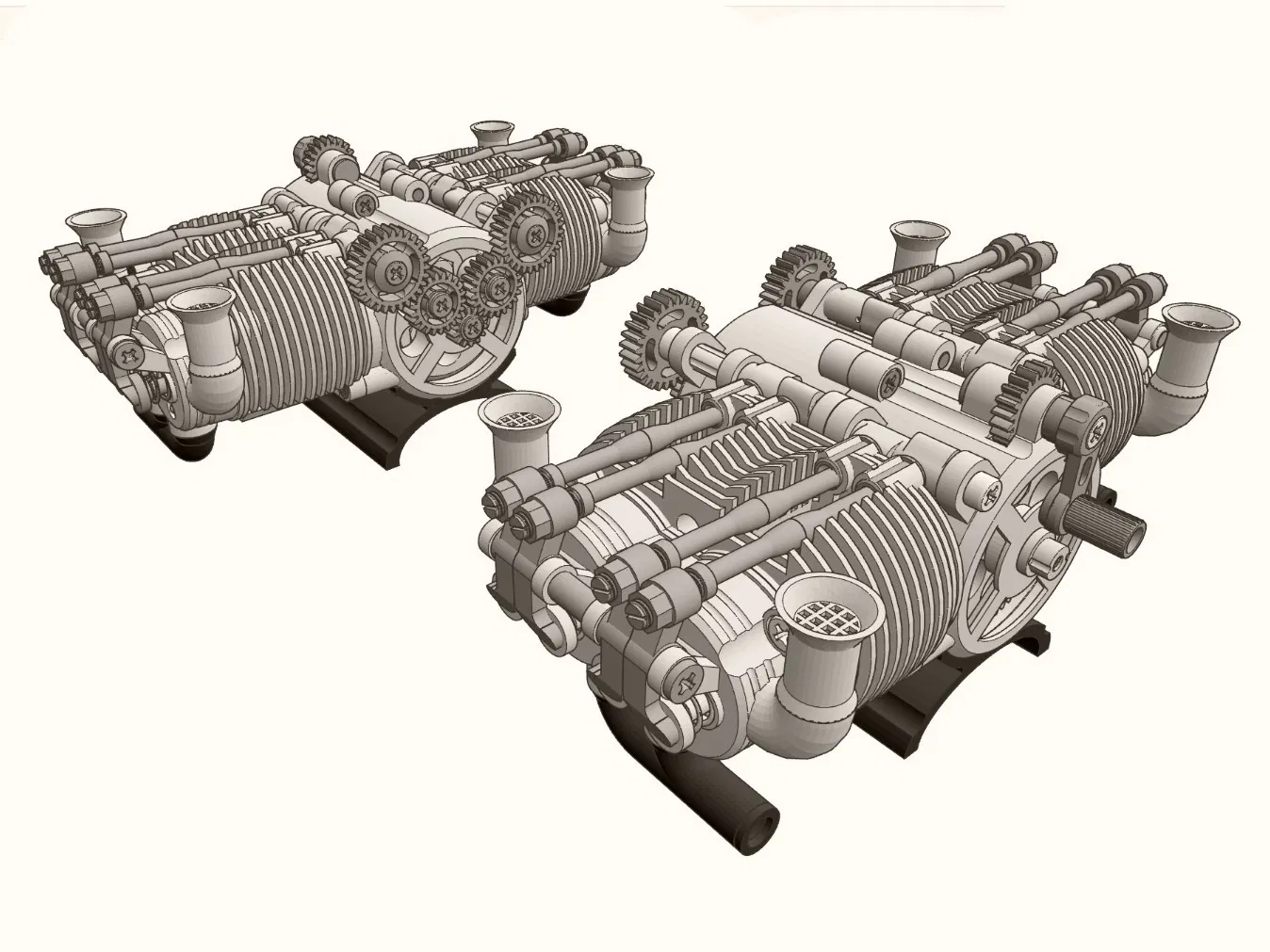

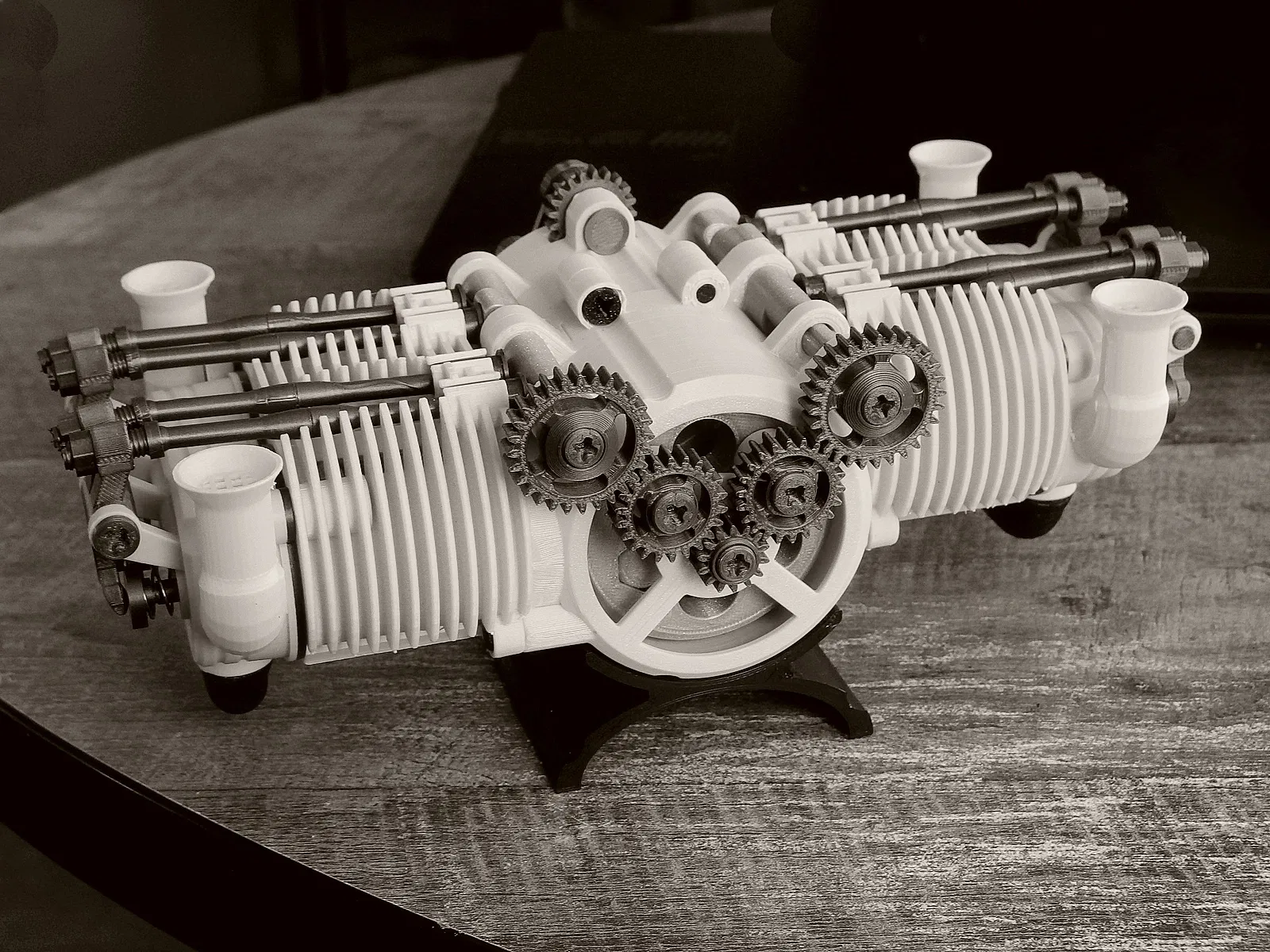

Động cơ Boxer OHV 4 xi-lanh (4 Cylinder OHV Boxer Engine)

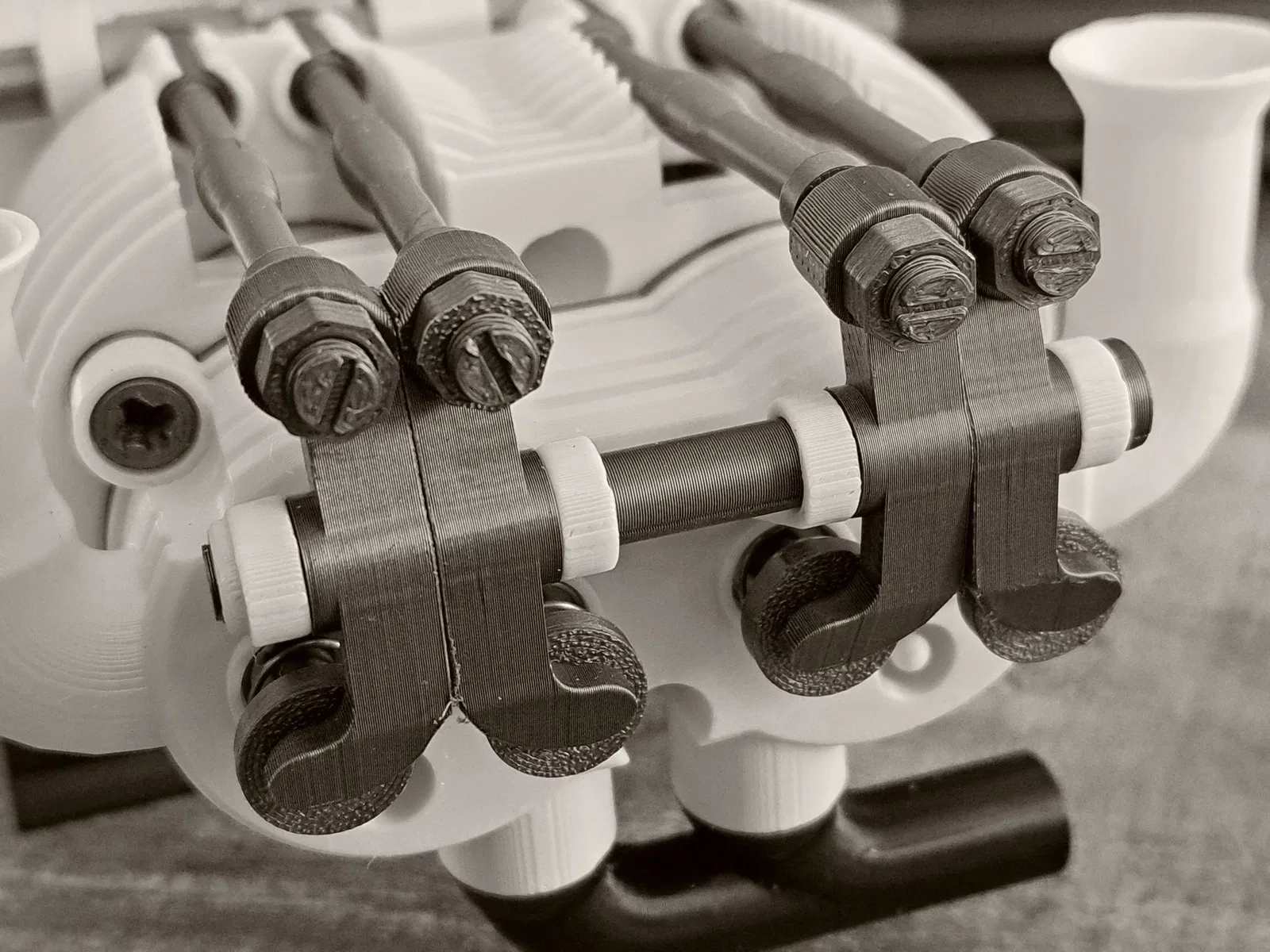

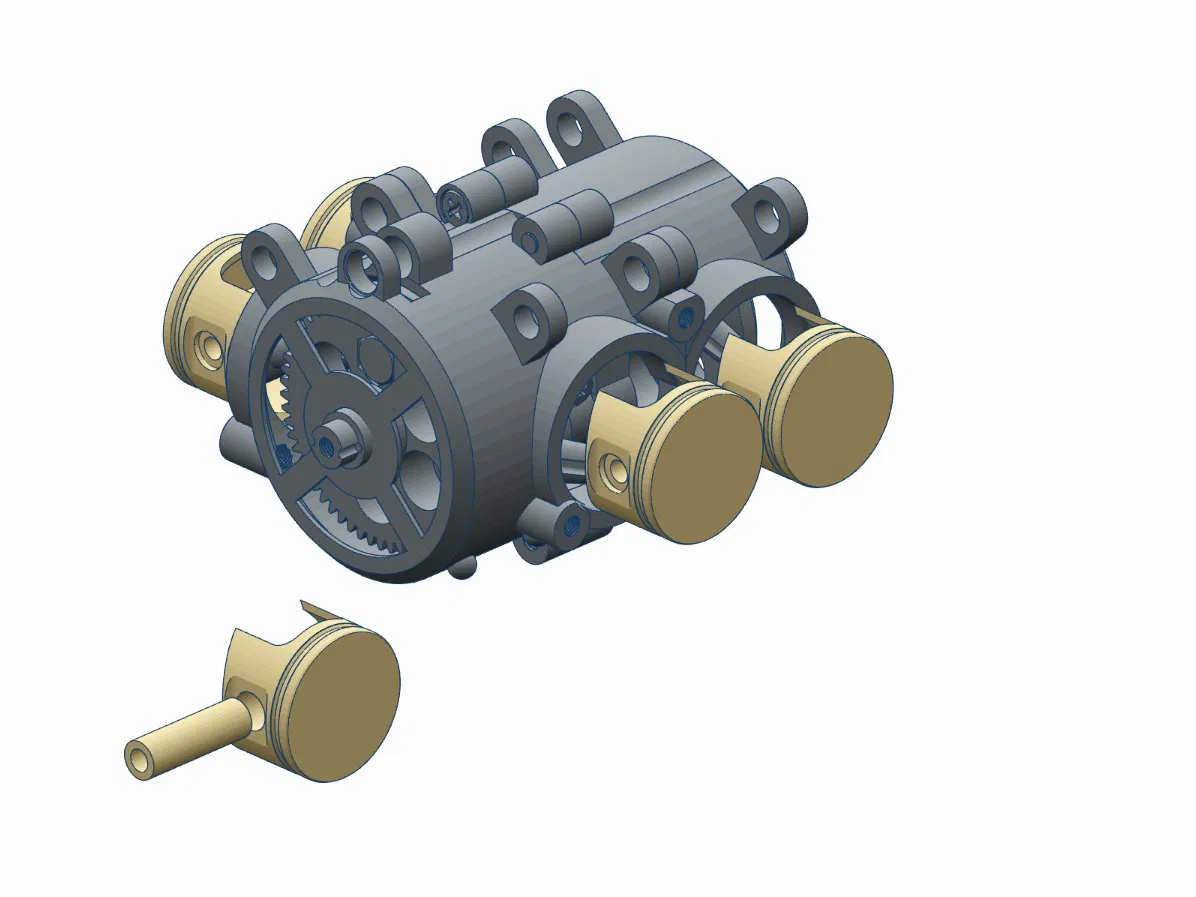

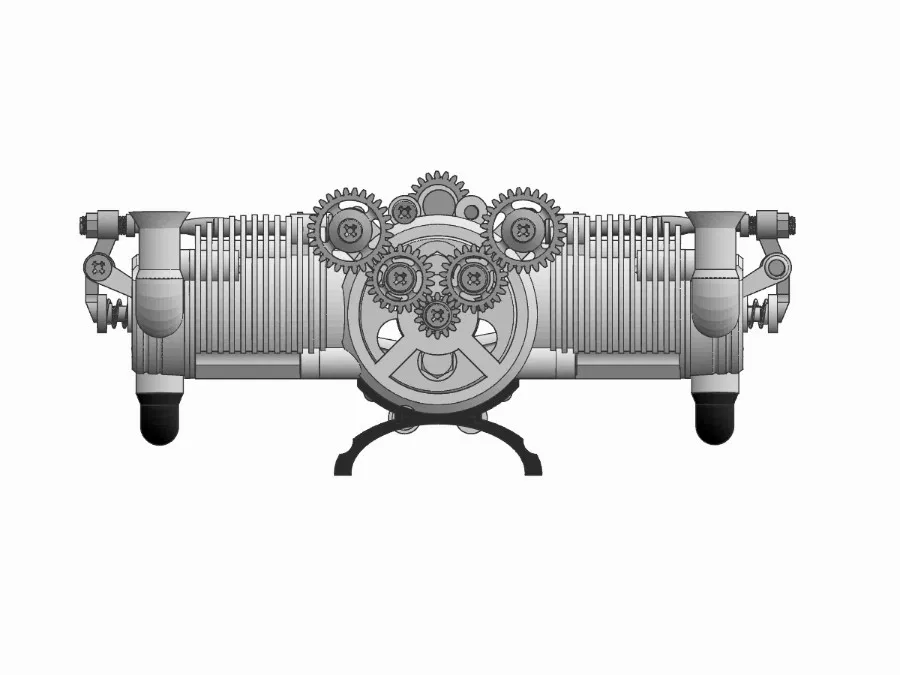

Động cơ overhead valve, viết tắt OHV, là loại động cơ piston có các valve nằm trên cylinder head, phía trên buồng đốt.

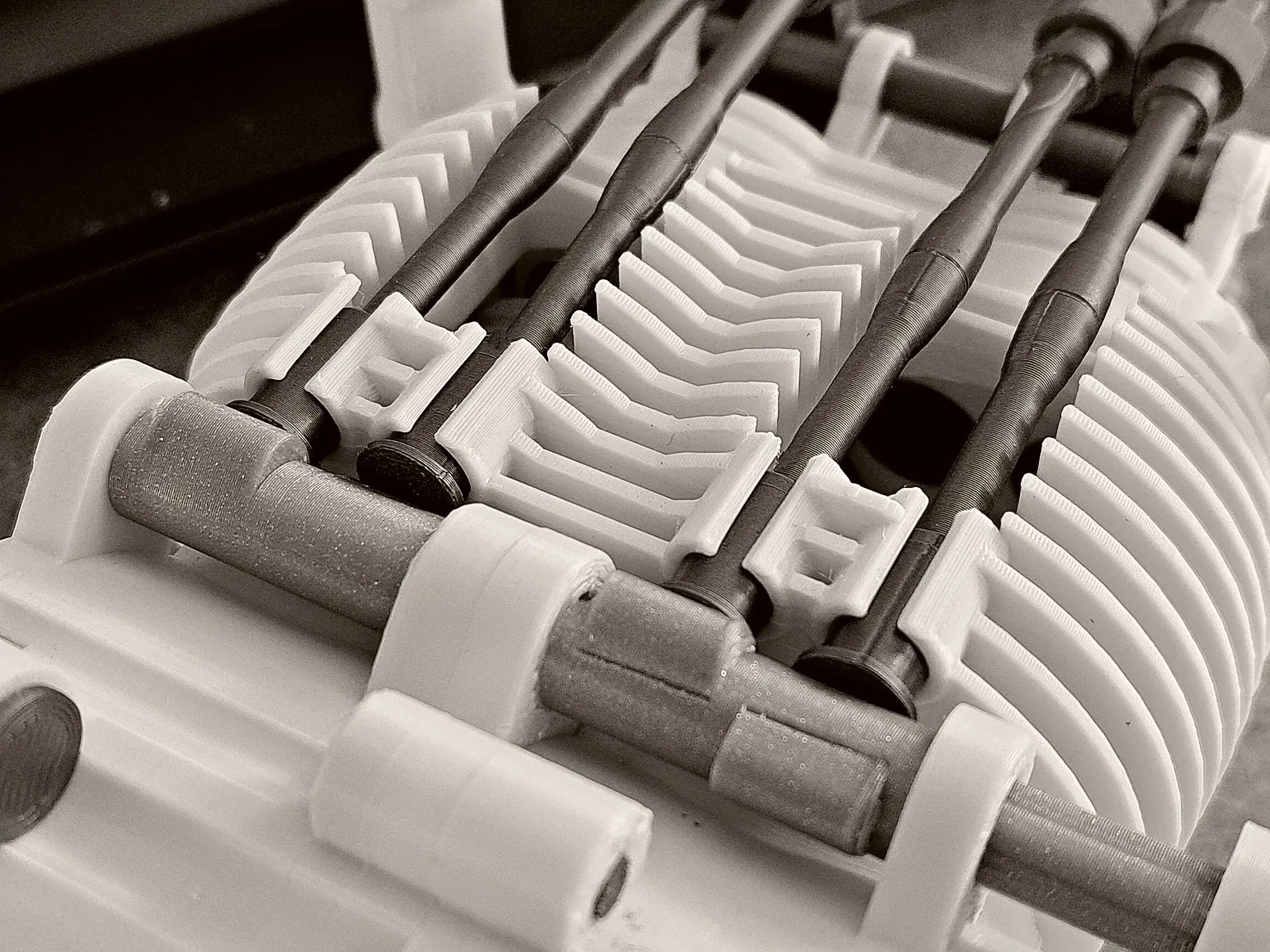

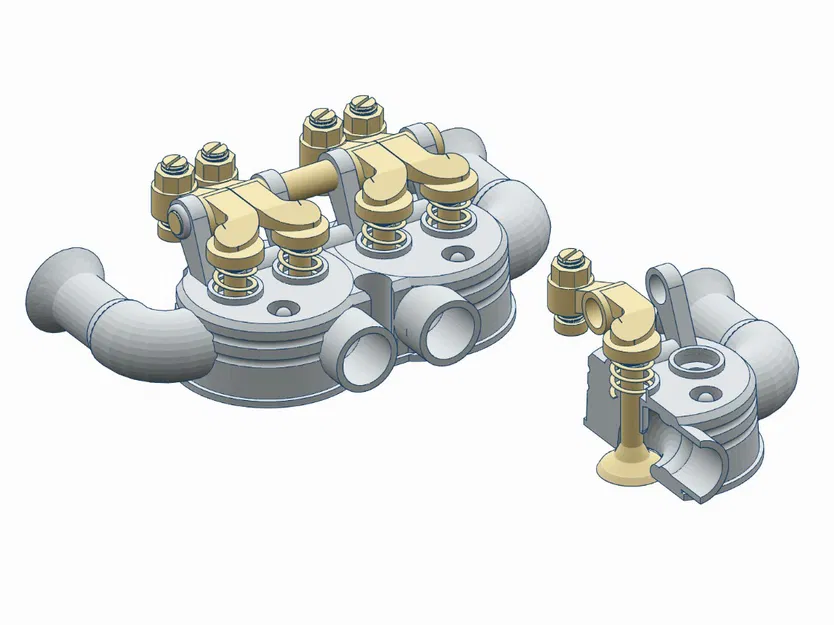

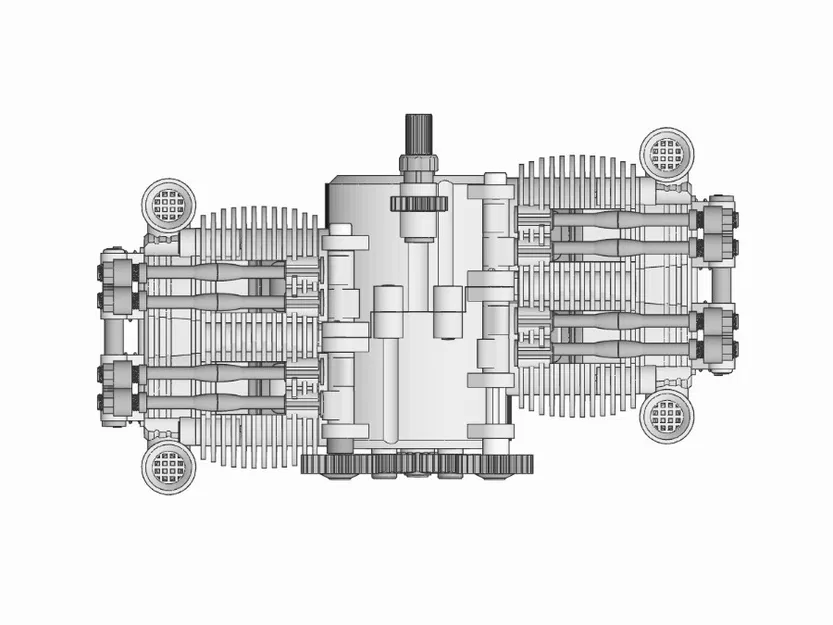

Trong model này, valve được vận hành bằng push rod.
Boxer engine thường được dùng trong ứng dụng hàng không vì cho công suất lớn trong khi máy lại nhẹ.

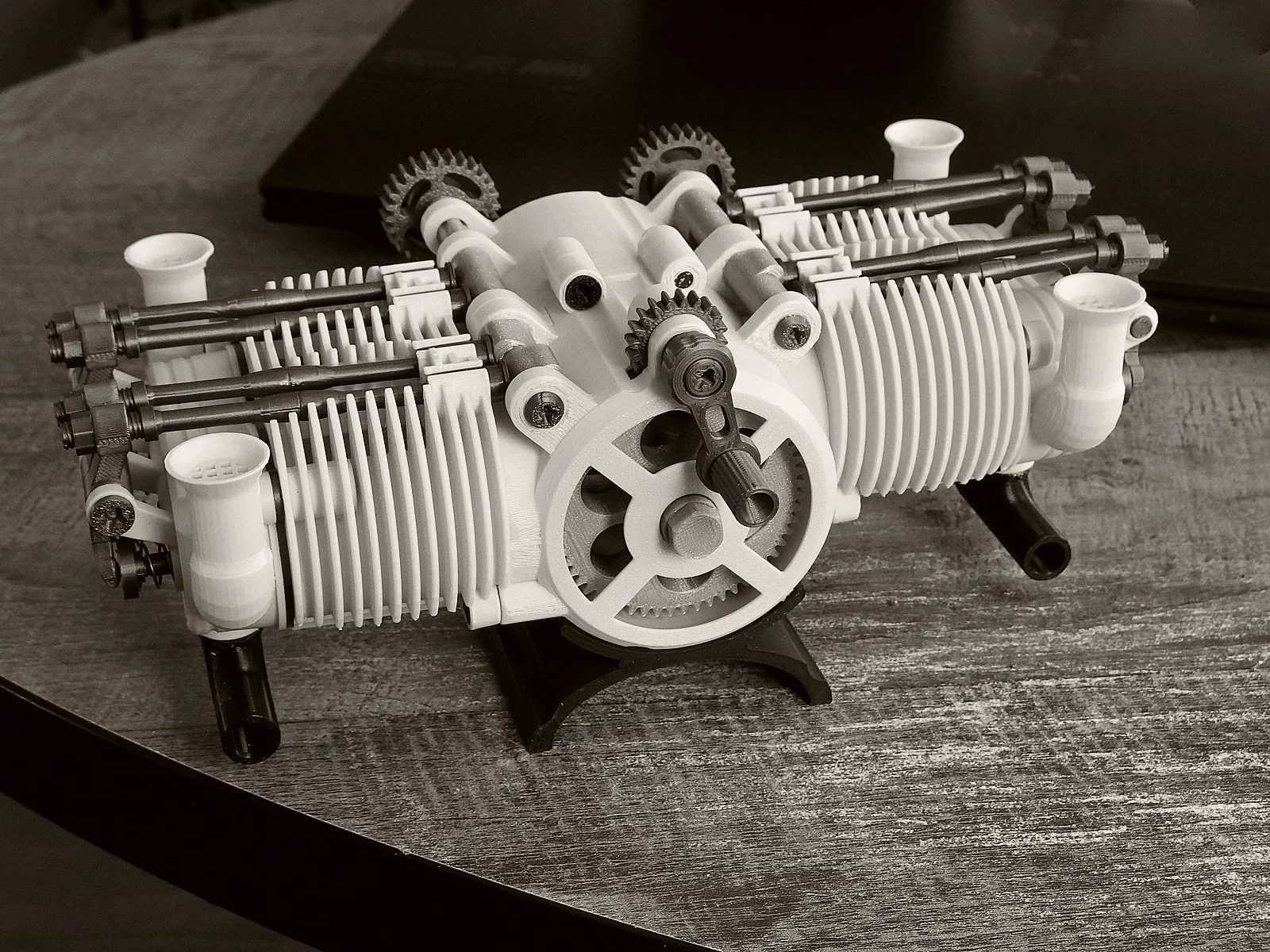

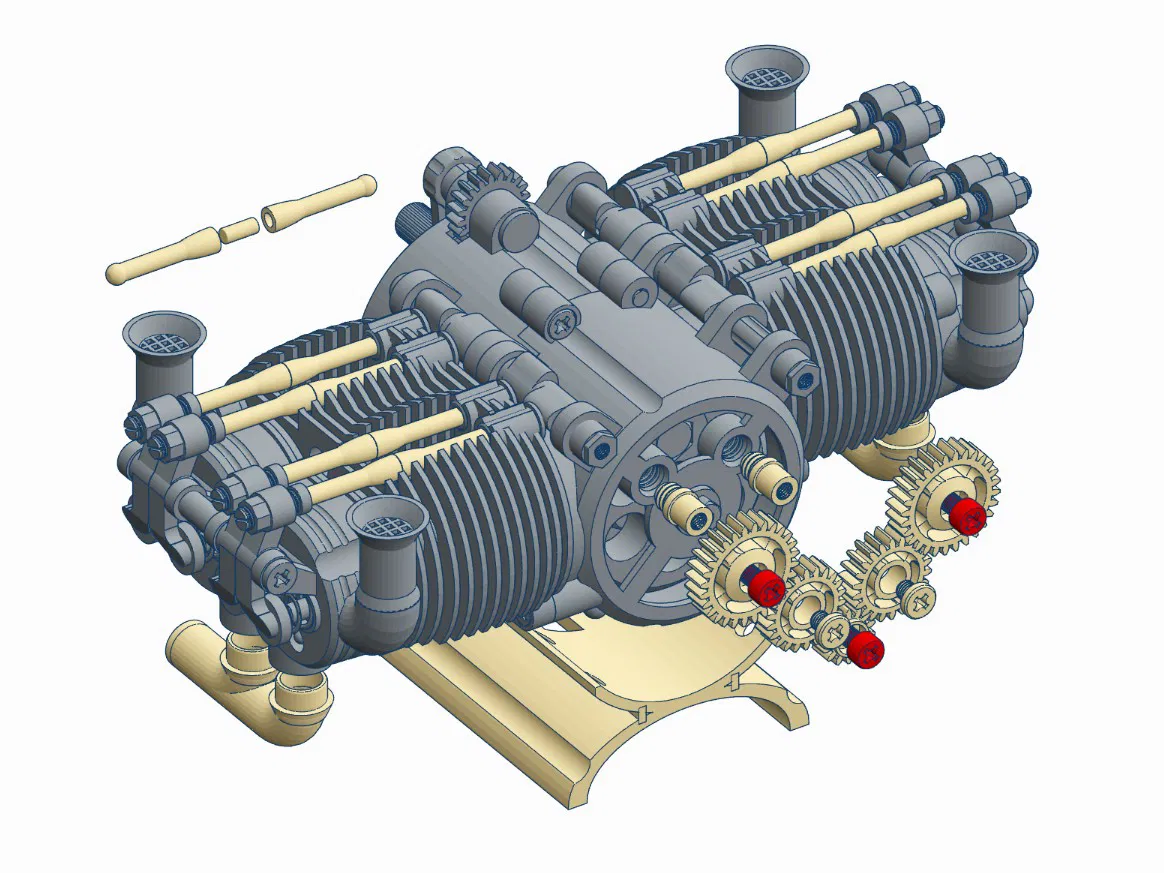

Model được thiết kế để có thể (tháo) lắp bằng bu-lông. Vì vậy, khi hoàn thiện thì model rất phù hợp cho mục đích giáo dục.

Khối lượng model: 0.5 kg.

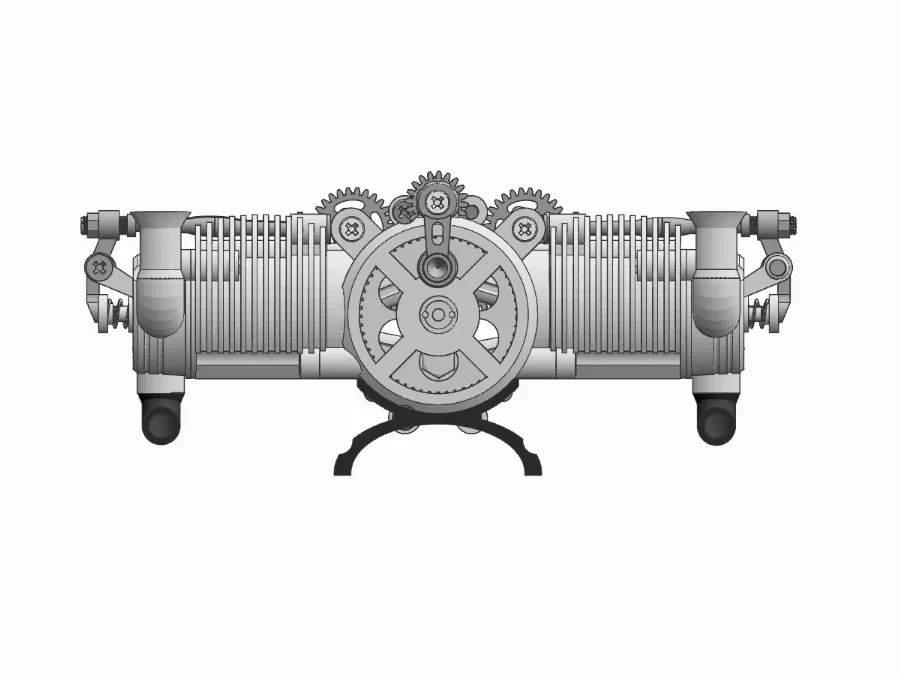

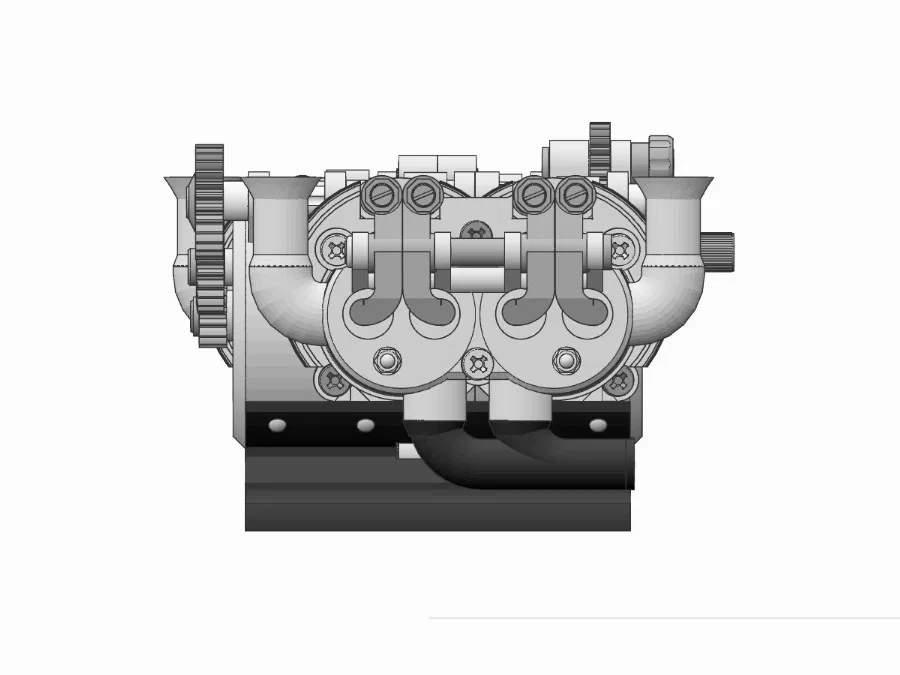

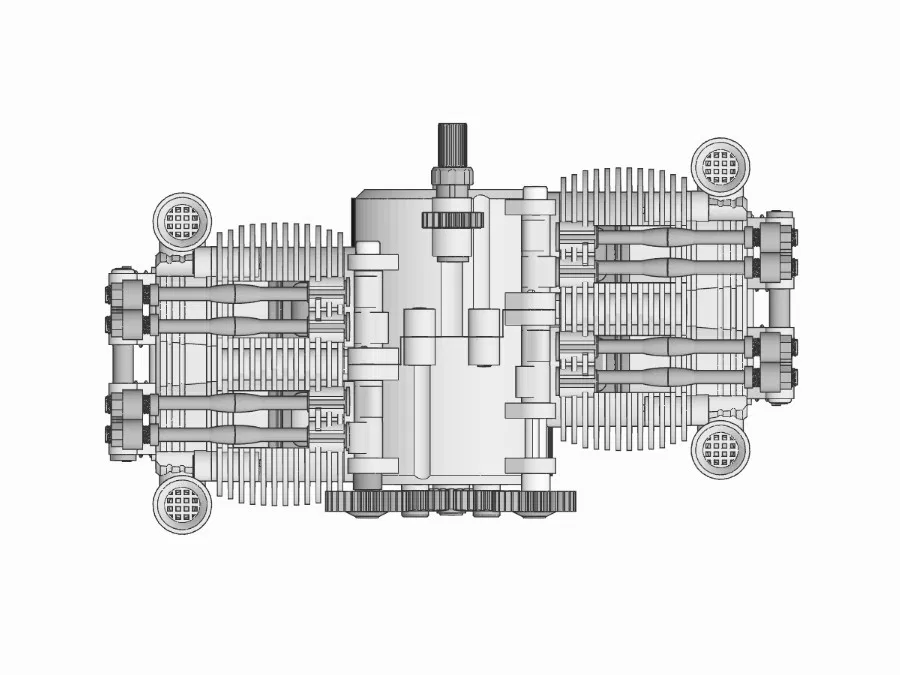

Kích thước model: 264 x 154 x 101 mm.

PRINTING
Tránh hiện tượng elephant foot và over-extrusion.
Mình đã in và test model bằng filament PLA+, layer height 0.16 mm.

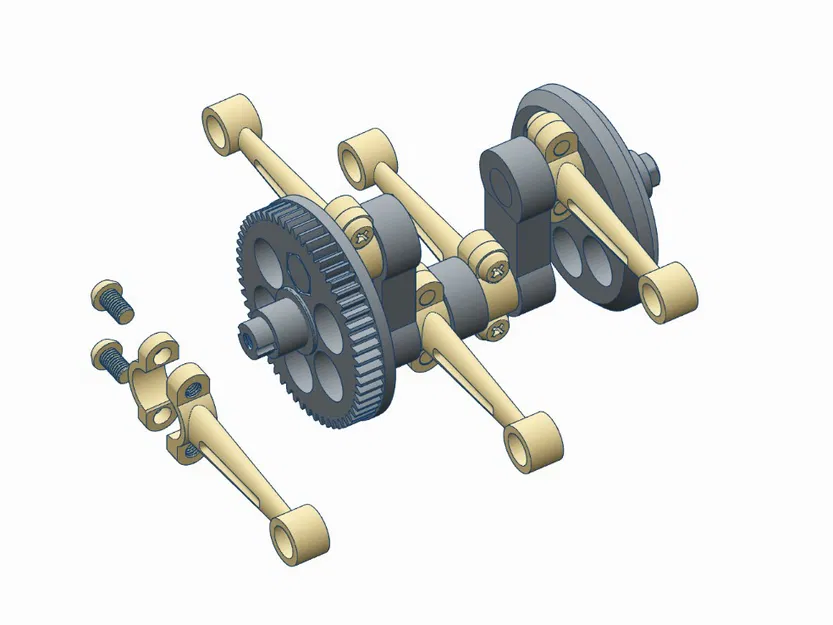

ASSEMBLY INSTRUCTIONS
Hướng dẫn lắp ráp đầy đủ có trong file “ASSEMBLY INSTRUCTIONS.PDF”.

METAL PARTS
Cần 8 lò xo (coil spring) cho các valve, kích thước 10 mm (rộng) x 15 mm (cao). Đường kính dây 0.6 hoặc 0.7 mm (AliExpress).
Cần 22 bu-lông kim loại M5 x 15 mm, loại Allen Bolt.

OPERATION

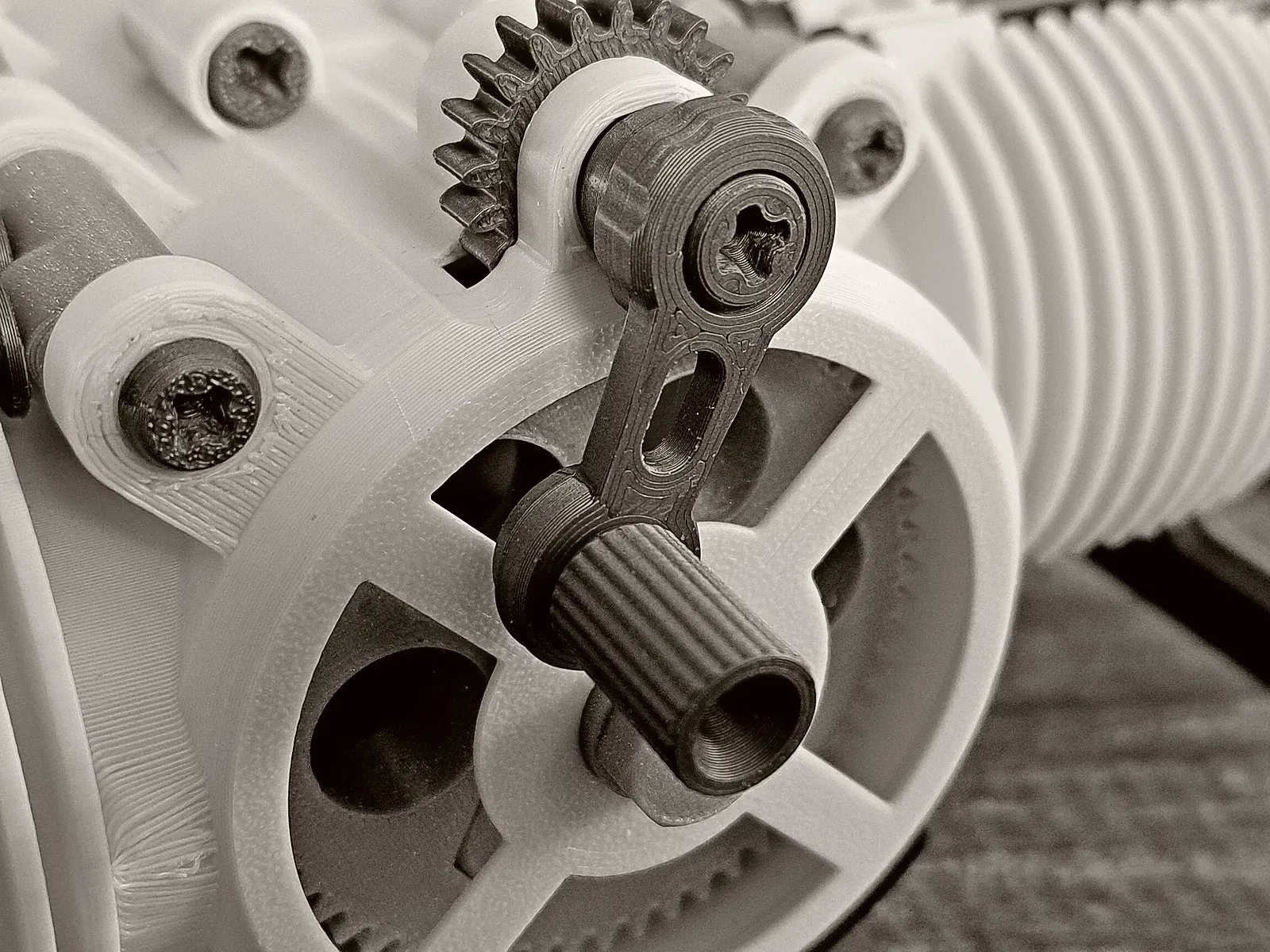

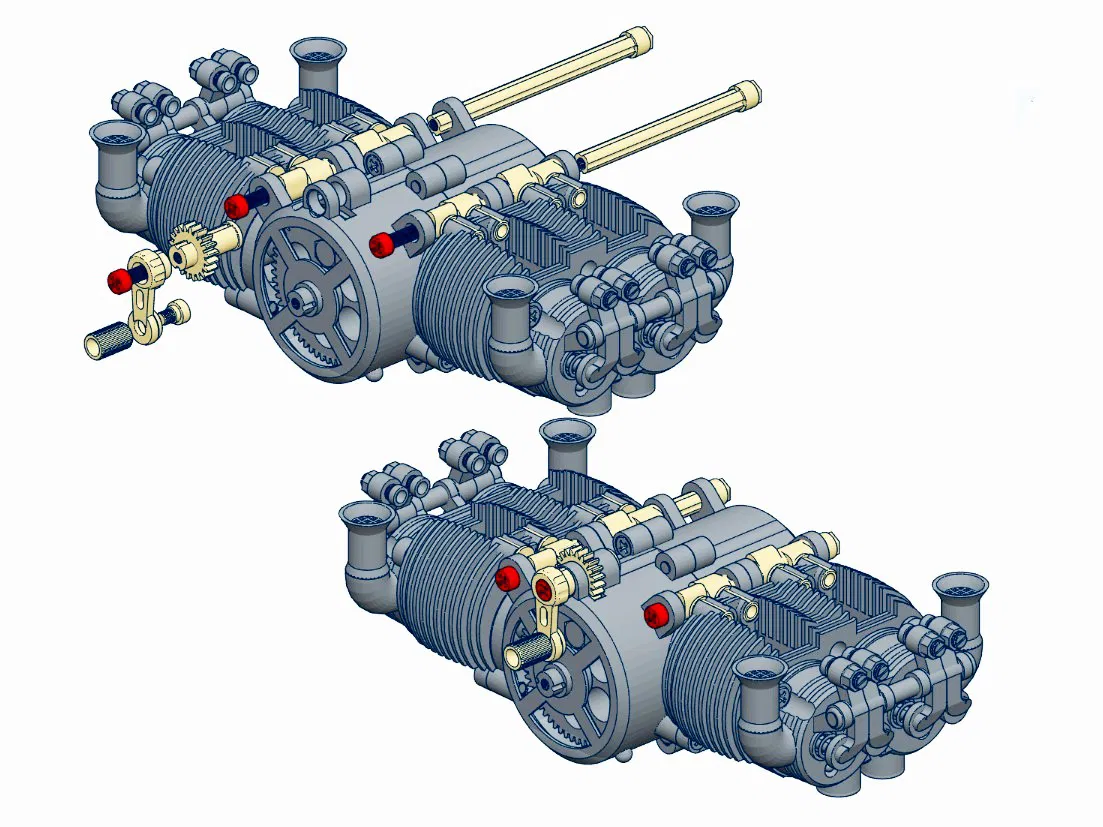

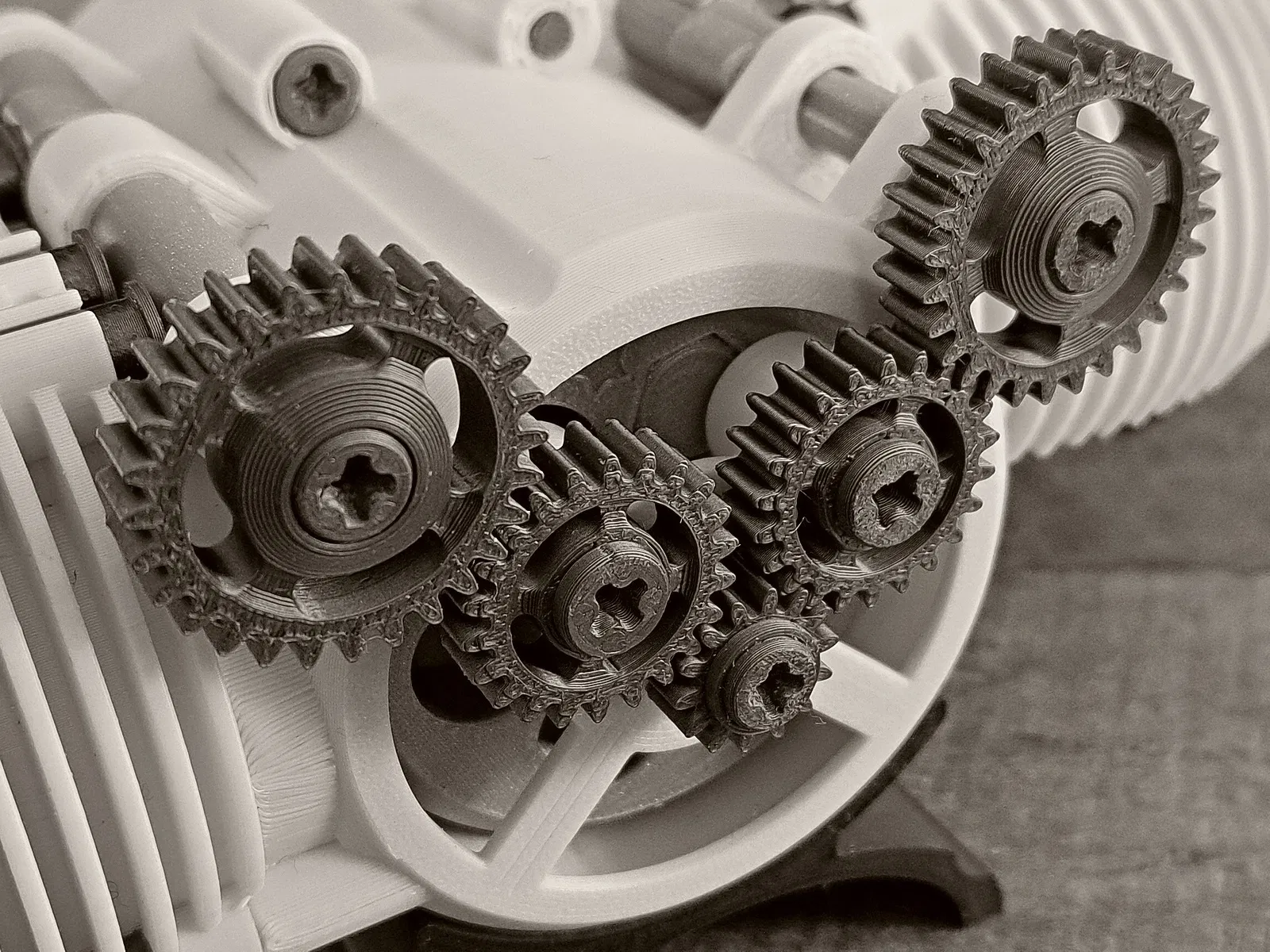

Vặn tay quay (Cranked Handle) theo chiều kim đồng hồ.
Có kèm thêm một Power Tool Adapter.
