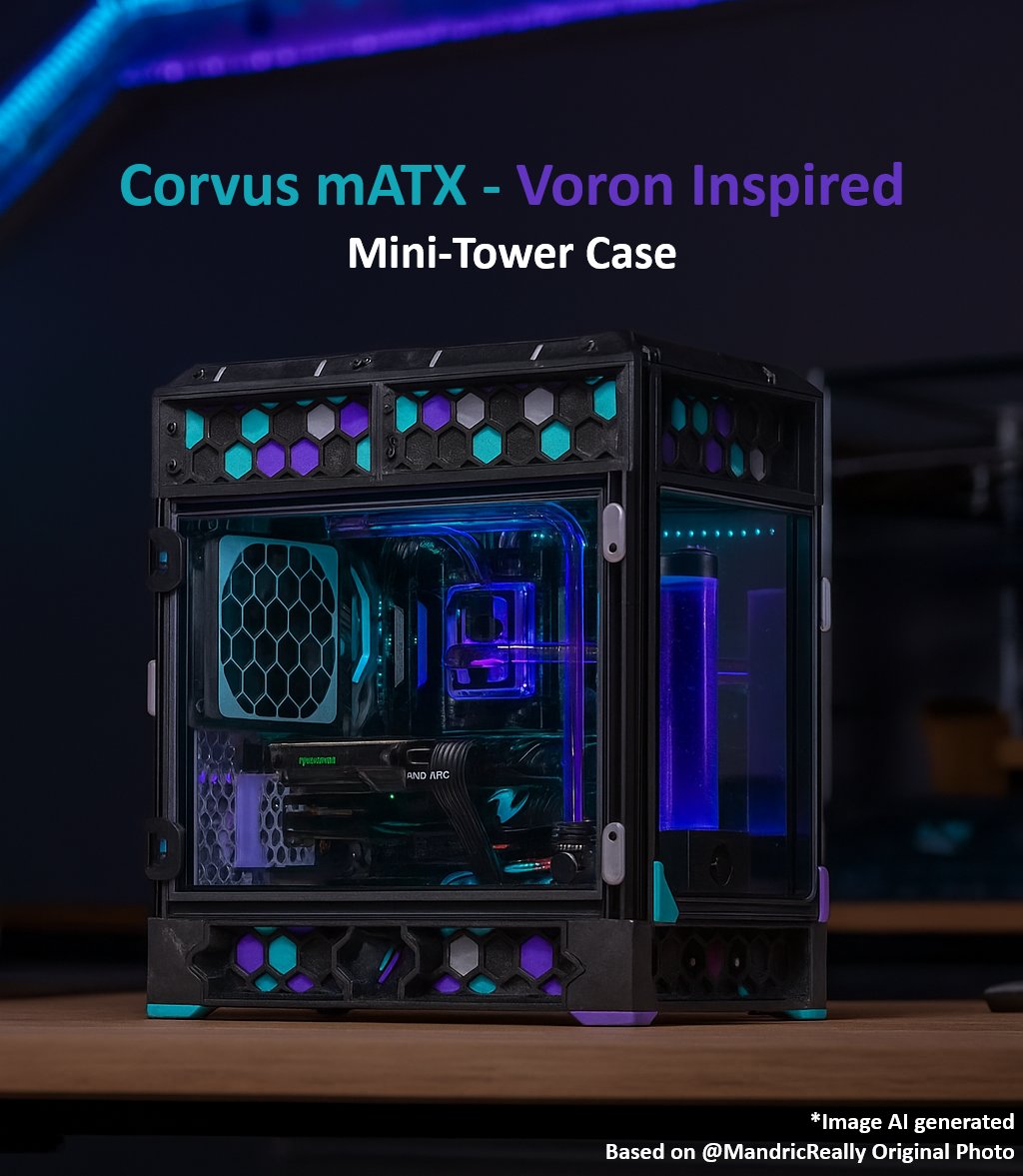

Corvus mATX (Micro-ATX) - Vỏ PC in 3D - Phong cách Voron

Còn gì ngon hơn một con Voron bự? Một con nhỏ gọn chứ sao! Bản này được remix từ mẫu gốc Voron V.PC - 3D Printed Case để vừa với chuẩn mATX.

Bộ case này dự kiến sẽ fit các cấu hình sau:

• Mainboard mATX & ITX

• Tản nhiệt khí dạng tháp cao 199mm

• GPU dài khoảng 400mm (xấp xỉ)

• Nguồn chuẩn ATX (lắp phía dưới).

• Quạt 140mm & 60mm (phía sau)

• Quạt 120mm (phía trước)

• 2x 140mm (phía trên)

• Có kèm DXF panel acrylic trống để gắn thêm quạt hoặc dùng làm cửa sổ

Chuyển đổi Corvus ATX sang mATX

Tác giả đã cung cấp đầy đủ bộ kit, bao gồm cả các phần không thay đổi. Dưới đây là những thay đổi chính và phần chuyển đổi cần làm từ thiết kế Full ATX của @MandicReally.

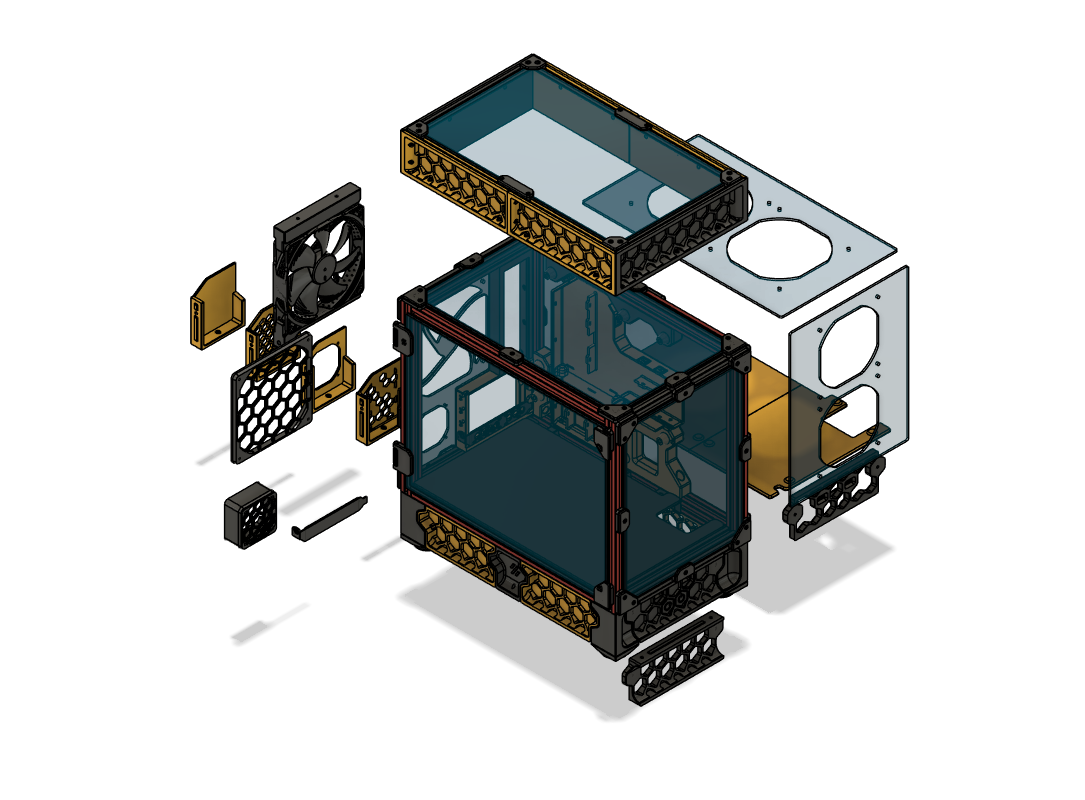

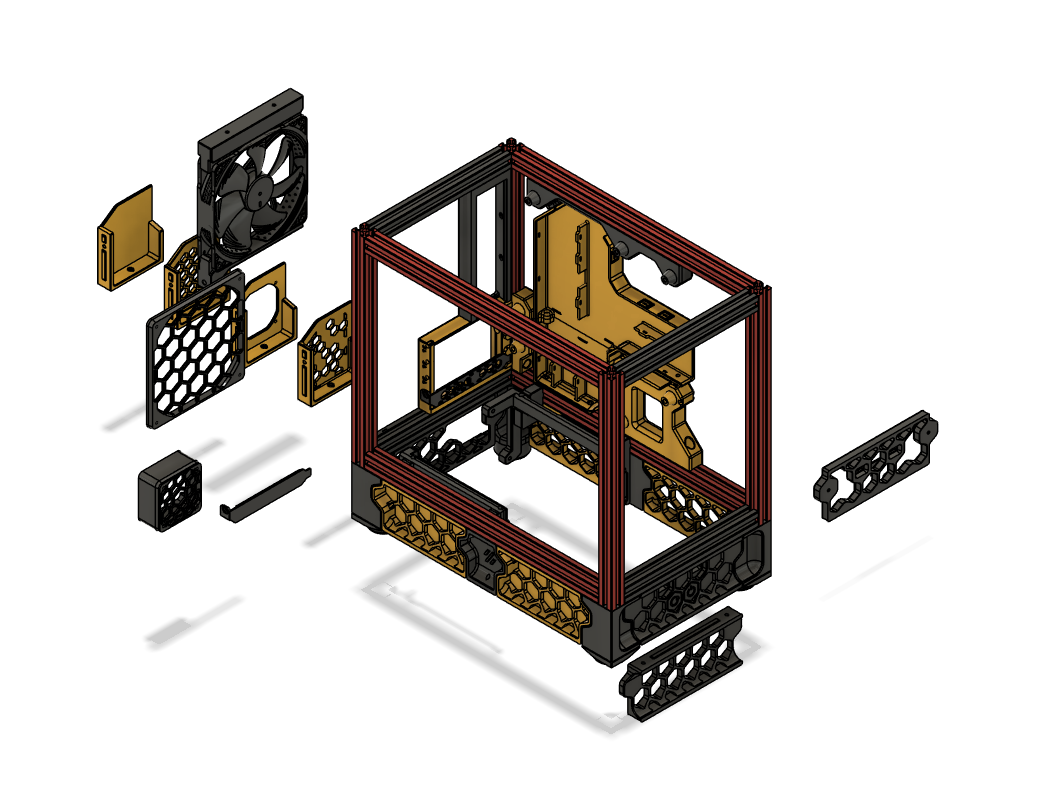

Bạn sẽ cần cắt ngắn các thanh rail được tô đỏ:

• Vertical -> 400mm xuống 300mm

• Horizontal -> 400mm xuống 350mm

Bạn sẽ cần in lại các part sau (màu vàng):

• Motherboard Mounts

  • Side

  • Bottom

• Hidden Cable Channel

  • Top

  • Bottom

• Panel - Deck (Printed) [Nếu dùng trên bản ATX]

  • Panel Back

  • Panel Front

• Panel - Rear Components

  • Expansion Slots

• Panel - Rear Fillers (Printable) [Nếu dùng trên bản ATX]

  • PCIe Filler 60mm Fan

  • PCIe Filler Blank

  • PCIe Filler Hex

  • PCIe Filler Partial Hex

• Skirt - Panels

  • Side Skirt A Closed

  • Side Skirt A Open

  • Side Skirt B Closed

  • Side Skirt B Open

• Top Hat

  • TH Left Front

  • TH Left Rear

  • TH Right Front

  • TH Right Rear

Bạn sẽ cần một bộ panel acrylic mới hoàn toàn dù bề ngang vẫn giữ nguyên. Tất cả file DXF nằm trong Panels - Acrylic DXF.

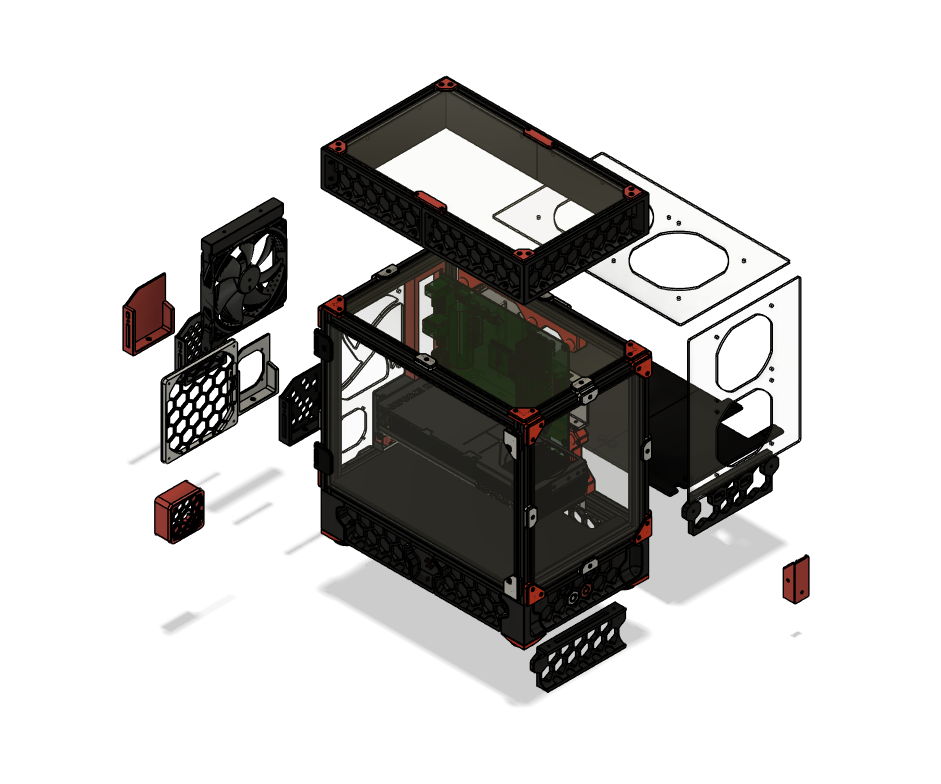

====Chi tiết từ Corvus ATX bản gốc (có tô nổi bật phần chỉnh sửa)===

Trong file tải về có gì?

• Core Frame Brackets & Mounts (khay mainboard, ngàm PSU, kê/đỡ GPU)

• Panel & Skirt Files (panel hông, skirt đáy, chân)

• Accessory Parts (ngàm quạt, ngàm ổ đĩa, kênh RGB)

 Thiết lập in & khuyến nghị (từ Corvus ATX bản gốc)

• Nozzle: 0.4 mm

• Layer Height: 0.2 mm

• Walls: 4+ perimeters để chắc chắn

• Top/Btm Layers: 6+ để cứng vững

• Infill: 40%+ (khuyến nghị Rectilinear, Gyroid, hoặc Cubic)

• Material: ABS/ASA (tốt nhất), PETG, hoặc PLA+ (chắc cũng ổn)

• Support-Free (Một số chi tiết nhìn “khó” thì thêm support cũng được, nhưng không bắt buộc.)

Phần cứng cần chuẩn bị (**đã chỉnh từ Corvus ATX bản gốc)

• **2020 Aluminum Extrusion (4x 350mm + 4x 300mm + 4× 200 mm theo spec mặc định)

• Front Skirt Parts để dùng với mod nút nguồn mặt trước bằng PCB, xem tại:

• M5 Button Head Screws

• M5 Roll-In Nuts

• M3 Button Head Screws (2x bộ này vì cần khá nhiều M3x8)

• M3 Roll-In Nuts

• M3 Hammerhead T-Nuts

• Acrylic Panels (cắt laser hoặc CNC)

• M3 Heat Inserts (size chuẩn Voron: M3x5x4)

• 2x Mechanical Keyboard Switches

• 2x 5mm LEDs

• PC Hardware

• Băng keo xốp 1mm

• VHB Tape

• Nam châm 6mm x 3mm

Ghi công (đã cập nhật):

• @DonaldSayer - Người khởi xướng thiết kế này, đặt nền tảng để dự án thành hình.

• Voron Design Team - Truyền cảm hứng cho cộng đồng maker theo những cách “khó đỡ” từ… không biết nữa, lâu rồi…

• quattroerik - Bản remix bản lề cửa cho dự án này: LINK

• @MandicReally - Thiết kế Corvus ATX Voron Inspired bản gốc

Ghi chú & License

• Đây không phải dự án chính thức của Voron — chỉ là lấy cảm hứng rất nhiều từ triết lý thiết kế của họ.

• GPL-3 Open Source License - Nhớ ủng hộ những người làm ra các dự án kiểu này.

• Khuyến khích remix, chỉ cần ghi credit và link về nguồn.
