Tutorial FreeCAD: Xẻng - Curves Workbench, Sweep Along 2 Rails

File project FreeCAD trên GitHub: github.com/…/freecad-course.

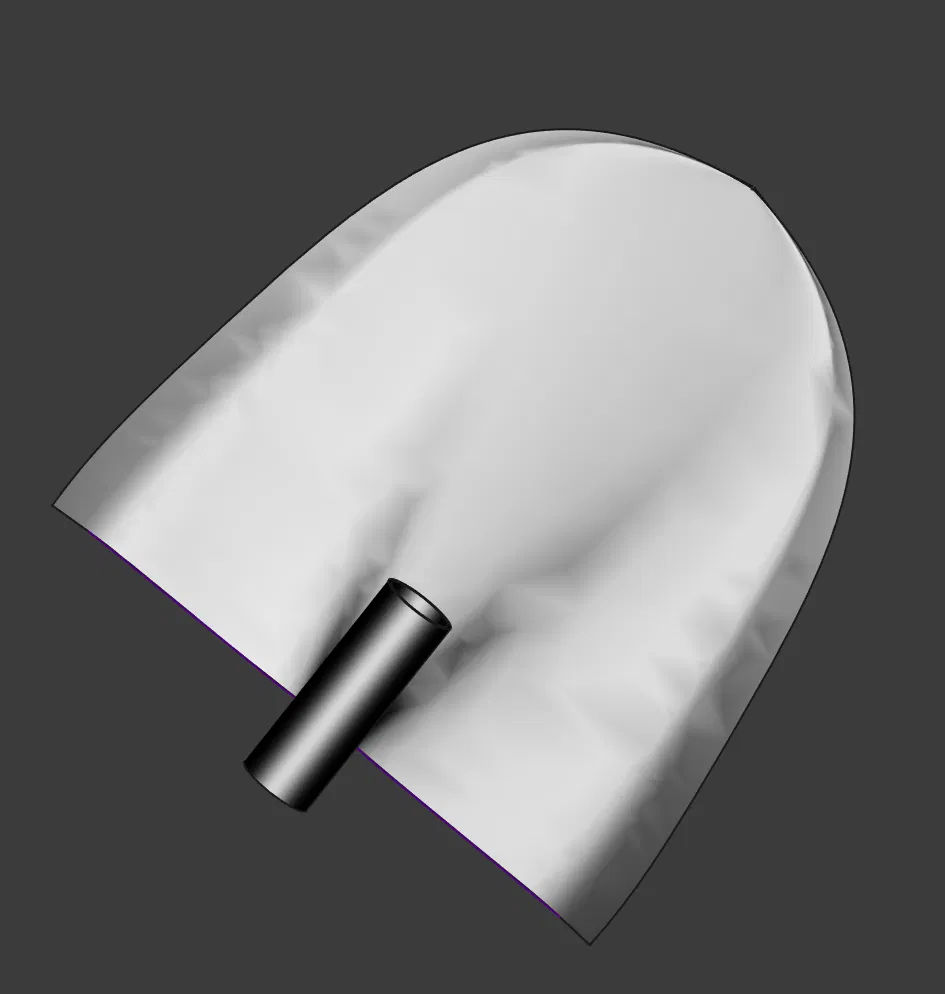

Làm theo tutorial thì mình chưa hài lòng với form dáng, nên mình chọn một cách làm khác để ra kết quả nhìn thực tế hơn:

• rails là hai cạnh bên, còn ruled surface chạy từ phía sau ra tới mũi (tutorial làm ngược lại)

• sweep:

  • để form đẹp hơn, mình chọn hai cạnh bên làm rails thay vì back + front

  • Blendng: chọn Rail2 thay vì Blend

• approximation curve:

  • tăng Approx Tolerance lên 1mm

  • Degree Max: 5
