Hộp Parametric Nắp Trượt (Parametric Box with Sliding Lid)
Mẫu FreeCAD parametric cho hộp snap-fit có nắp trượt “click” vào vị trí. Dễ in, không cần supports, có sẵn nhiều file STEP theo kích thước lòng trong để tuỳ biến nhanh cho hộp thuốc, hộp đồ nhỏ, hộp quà.
Mô tả
Tổng quan
Mẫu FreeCAD dạng parametric này cho phép tuỳ biến, gồm một hộp đơn giản với nắp trượt và sẽ “click” cố định vào đúng vị trí.
Tính năng
- Thiết kế hoàn toàn parametric
- Dễ in, không cần supports
- Cơ chế nắp trượt snap-fit
- Thích hợp để sắp xếp đồ nhỏ hoặc làm hộp quà
Step Files
Mình có kèm vài file STEP mình dùng cho nhiều mục đích khác nhau để bạn tuỳ biến dễ hơn mà không cần FreeCAD. Kích thước được tính theo kích thước lòng trong.
- 50 mm x 100 mm (ví dụ nắp trượt bên hông 4 ngăn)
- 83 mm x 55 mm

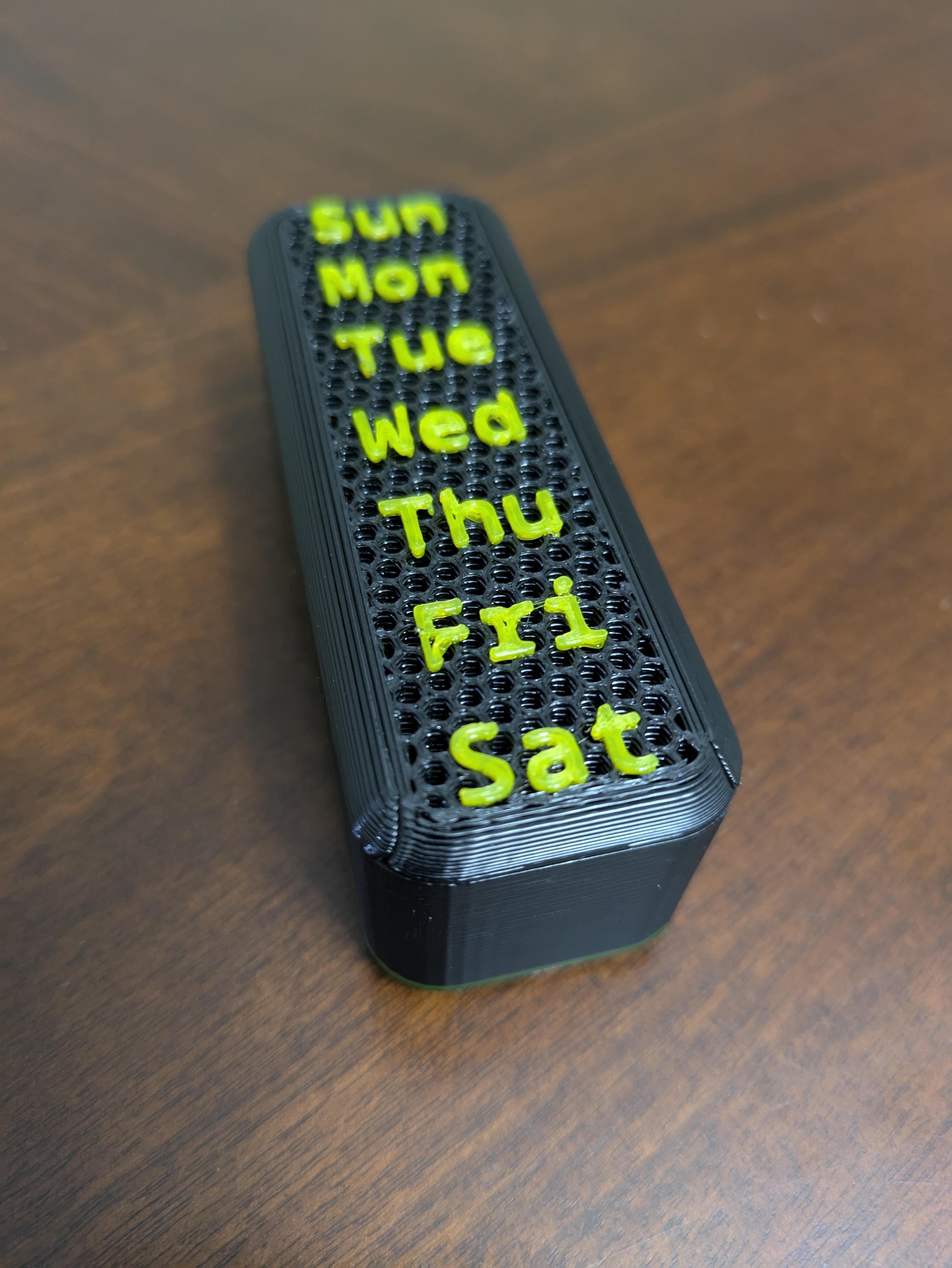

- 84 mm x 25 mm ( hộp thuốc 7 ngày dạng cao )

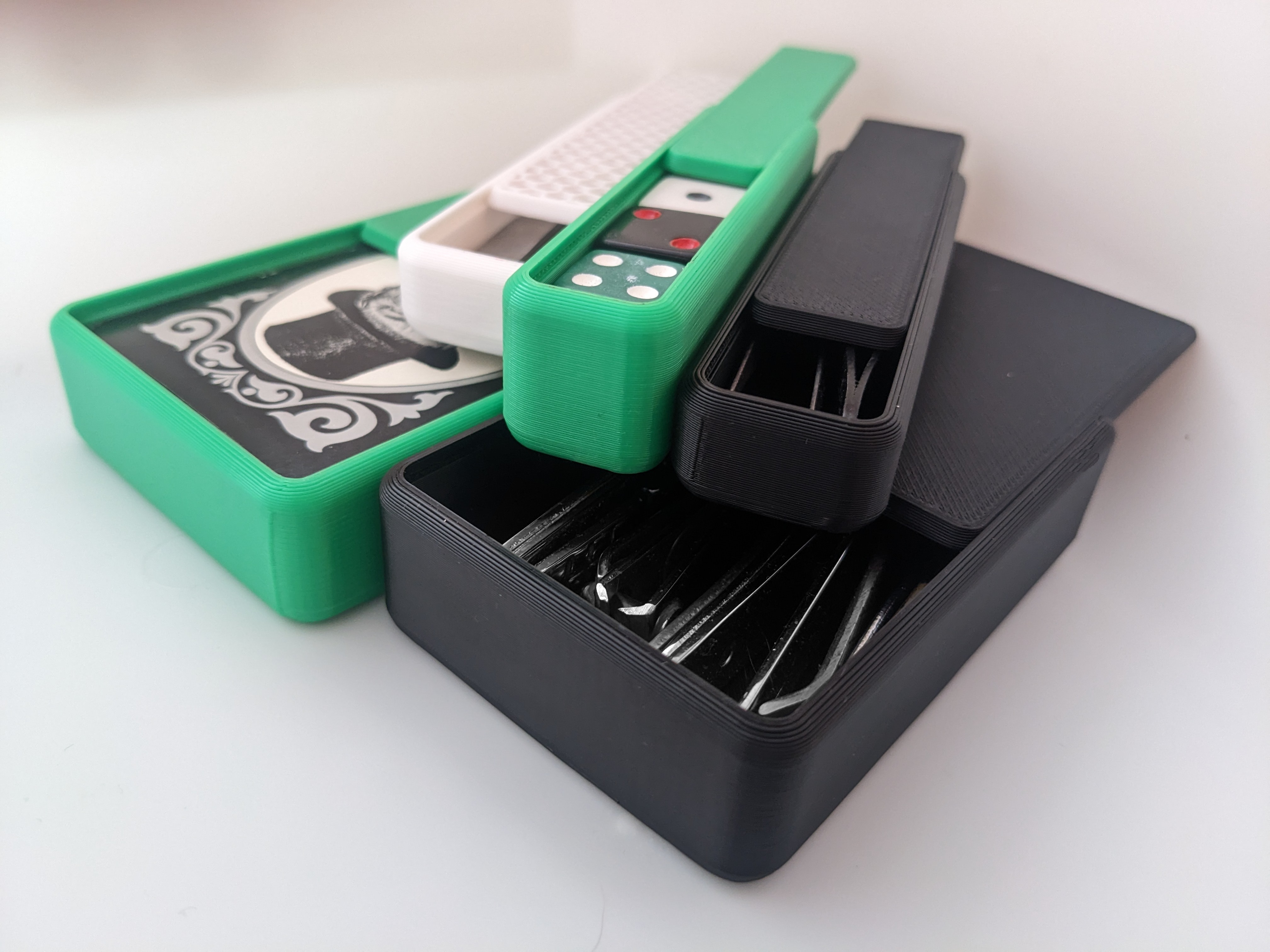

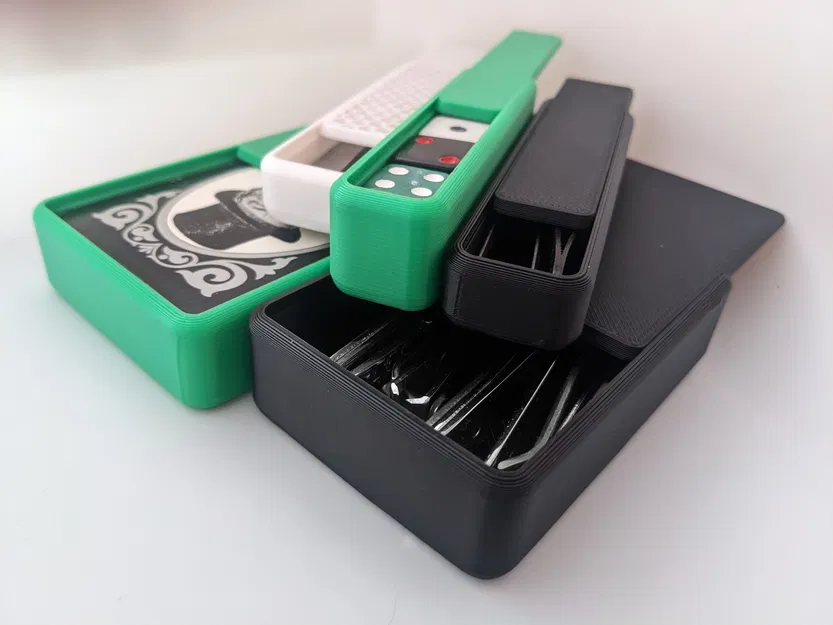

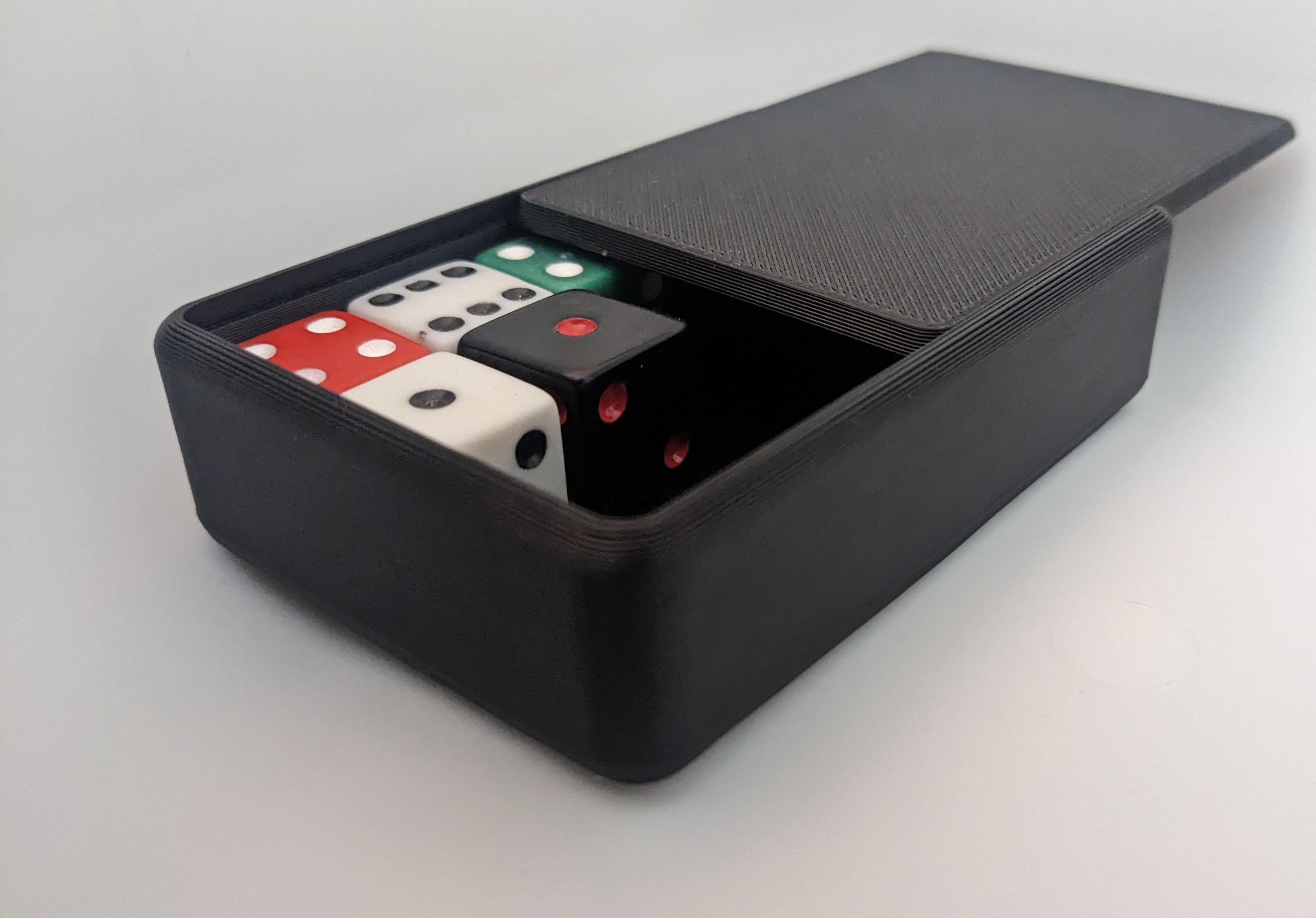

- 88 mm x 18 mm (5 viên xúc xắc trong ảnh)
- 91 mm x 20 mm
- 91 mm x 47 mm
- 93 mm x 47 mm
- 94 mm x 62 mm (bài tây trong ảnh)
- 95 mm x 20 mm
- 124 mm x 45 mm
- 162 mm x 25 mm ( hộp thuốc 7 ngăn )
- 185 mm x 20 mm
- 200 mm x 60 mm ( hộp bút )
Tuỳ biến
Bạn cũng có thể chỉnh kích thước, độ dày thành và các tham số khác theo nhu cầu bằng cách chỉnh các file FreeCAD được cung cấp.
Cách cập nhật tham số trong FreeCAD
- Mở file FreeCAD bằng FreeCAD.
- Trong cây Model, tìm và mở rộng mục 'Spreadsheet'.
- Nhấp đúp vào mục 'Parameters' để mở bảng tính.
- Đổi các giá trị trong bảng tính để tuỳ biến kích thước, độ dày thành và các đặc điểm khác của hộp.
- Sau khi cập nhật tham số, đóng bảng tính lại và model sẽ tự động cập nhật theo các giá trị mới.
Khuyến nghị khi in
- Layer height: 0.2mm
- Infill: 20%
- Supports: Không cần
- Vật liệu: PLA, PETG, hoặc vật liệu bạn thích
- Thử đặt số lớp Top và Bottom của phần nắp về 0 và thêm honeycomb infill để nhìn thấy bên trong có gì
Chúc bạn in và tuỳ biến hộp cho vui, và đừng quên chia sẻ thành phẩm của bạn!
Về FreeCAD
FreeCAD là phần mềm dựng hình 3D mã nguồn mở theo kiểu parametric, giúp bạn tạo, chỉnh sửa và tuỳ biến model 3D một cách dễ dàng. Nhờ khả năng thiết kế parametric, bạn có thể định nghĩa và điều chỉnh các tham số của model để tạo ra những thiết kế rất linh hoạt, phù hợp cho người mê in 3D. FreeCAD có sẵn cho Windows, macOS và Linux, và hoàn toàn miễn phí để tải về và sử dụng.
Vấn đề đã biết
- File FreeCAD hơi “khó chiều”, bạn chịu khó kiên nhẫn và nhớ dùng phiên bản mới nhất.
