Bracket gắn Solar cho RAK19003/RAK19007 + Battery Tray
Bộ bracket để gắn RAK19003 hoặc RAK19007 vào trong junction box, kèm battery tray. Dùng ốc M2.5x4 theo board và 8 ốc M3x6 để bắt vào hộp, phù hợp nhiều kích thước pin và hộp điện.
Mô tả

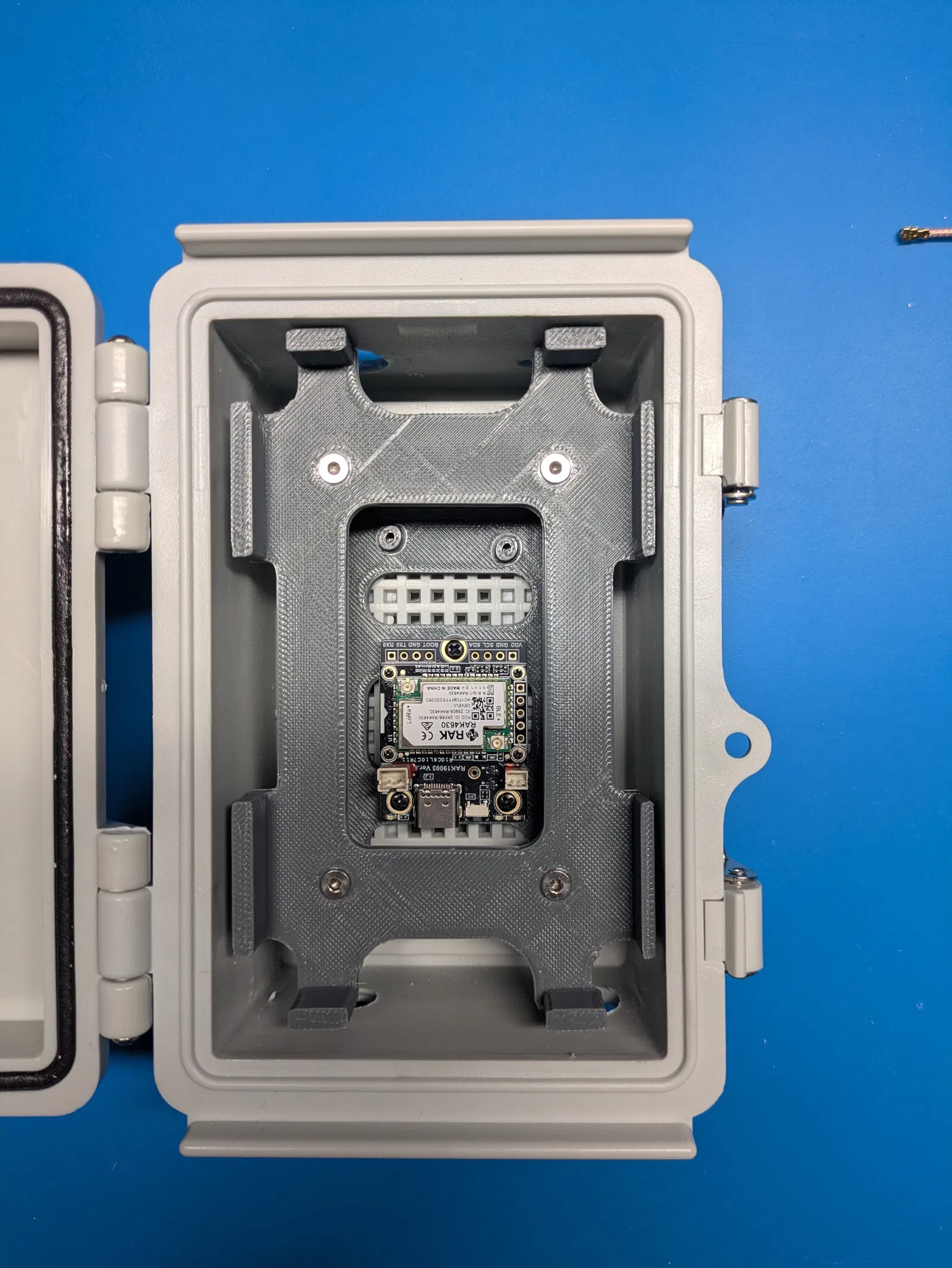

Hộp junction box nhỏ nhất mà combo bracket này có thể vừa là loại 5.9"x3.9"x2.8" (hình cuối).
Nếu bạn tính gắn thêm đồ khác giống mình, mình khuyên dùng junction box 7.9"x3.9"x2.8" hoặc lớn hơn.
Để bắt RAK19003 hoặc RAK19007, bạn dùng ốc M2.5x4 đi kèm theo board.
Bạn sẽ cần 8 con M3x6 để bắt bracket vào junction box và bắt battery tray vào junction box.

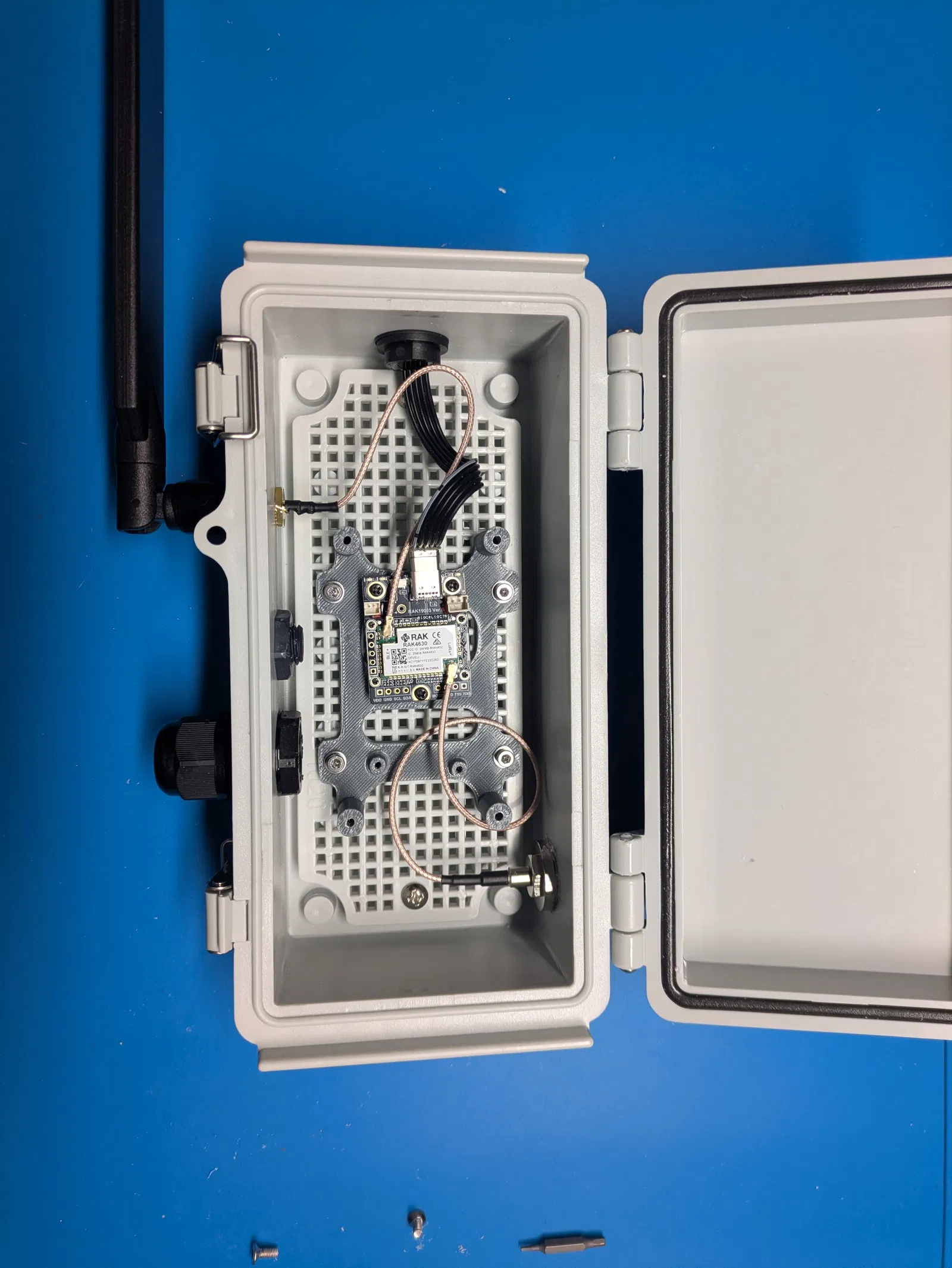

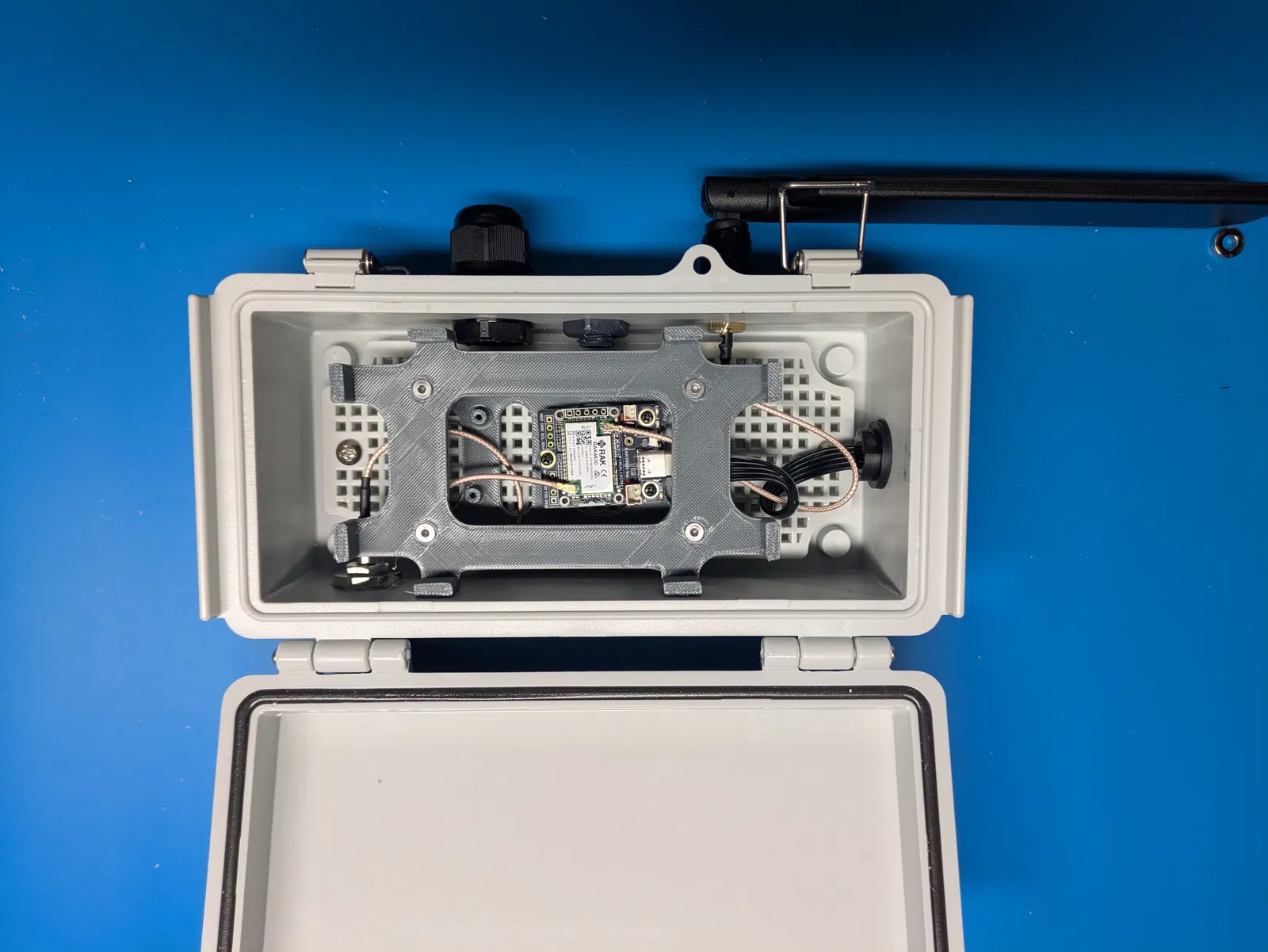

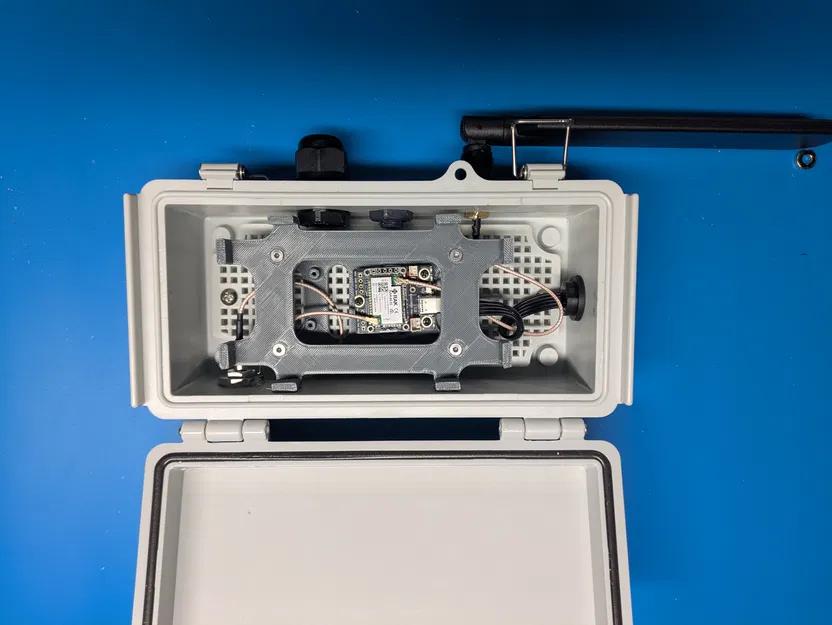

RAK bracket có thể bắt lên mounting plate đi kèm với junction box, hoặc bắt trực tiếp không cần mounting plate.

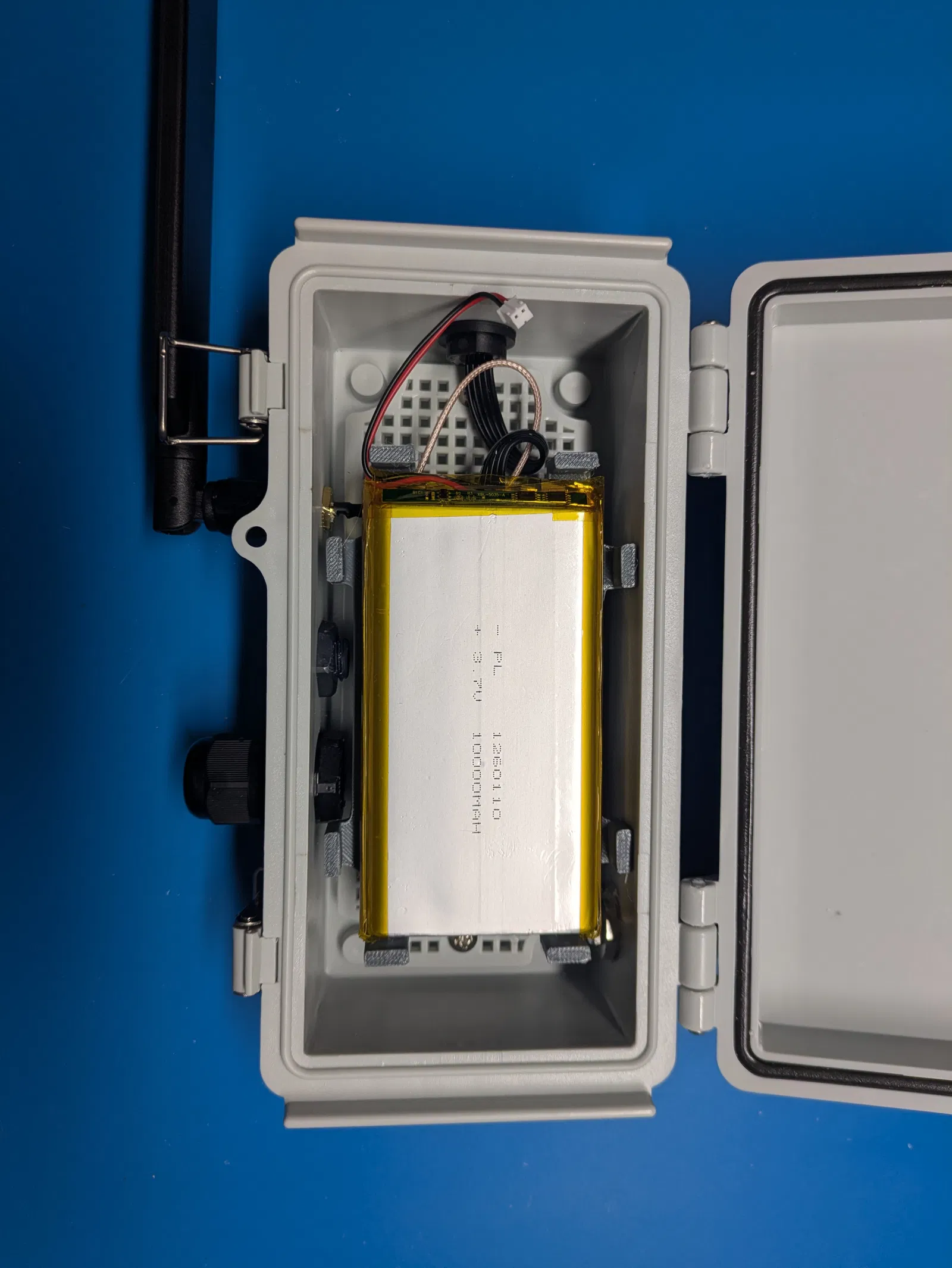

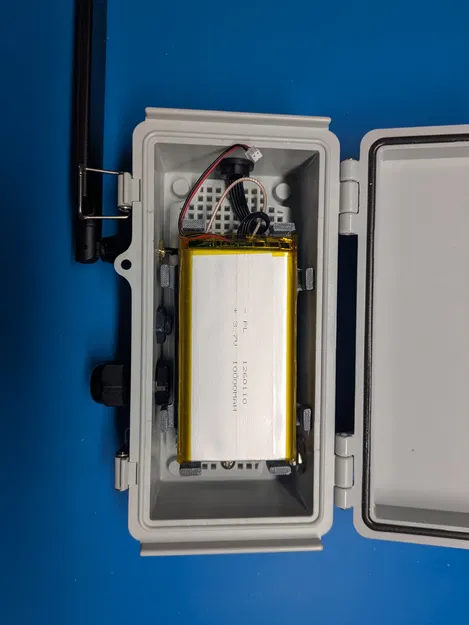

Battery tray giữ được pin từ cỡ lớn hơn 2.6"x1.25" (66mmx32mm) cho tới 4.6"x2.65" (118mmx68mm). Trong hình mình dùng pin 10,000mAh, dùng dây velcro hoặc món tương tự để cố định pin lên tray.
