Cửa pin thay thế cho đèn flash Yongnuo YN465

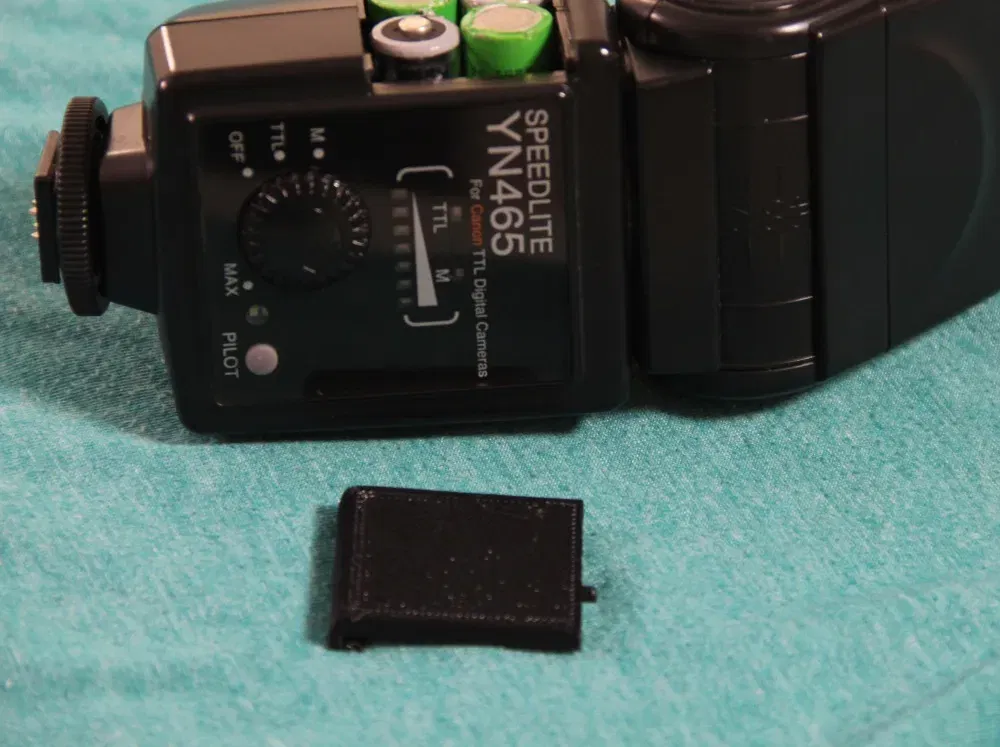

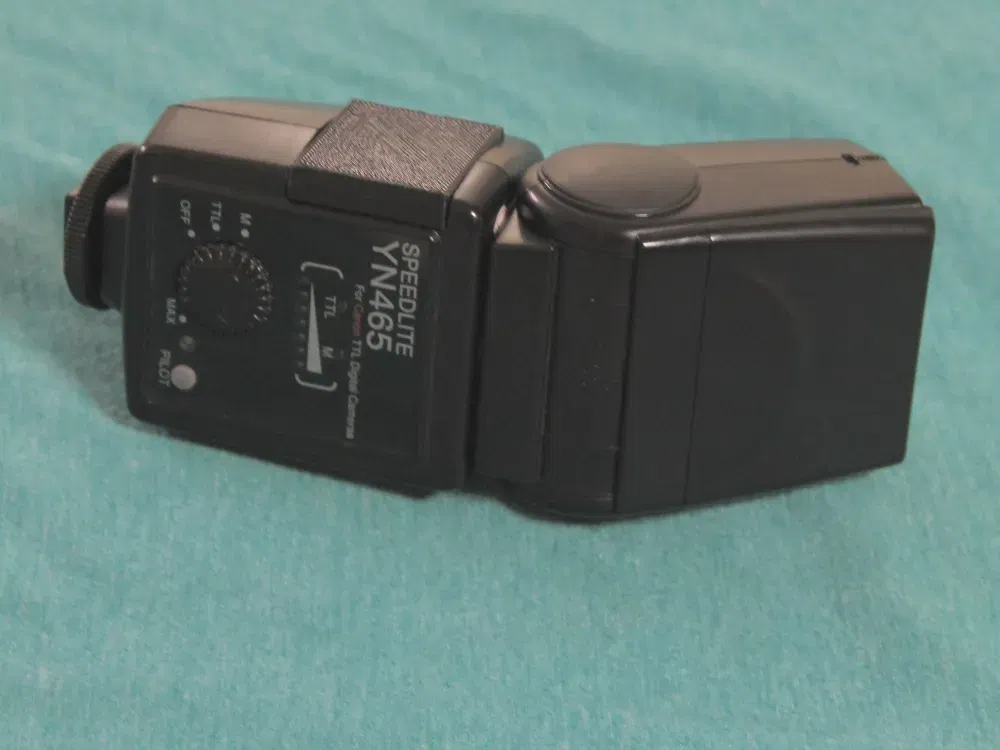

Đèn flash YN465 của tôi đã rơi khỏi giá đỡ ánh sáng vài năm trước và cửa pin bị gãy, tôi đã cố gắng giữ nó ở vị trí và nó hoạt động cho đến tuần trước khi cuối cùng nó hỏng.

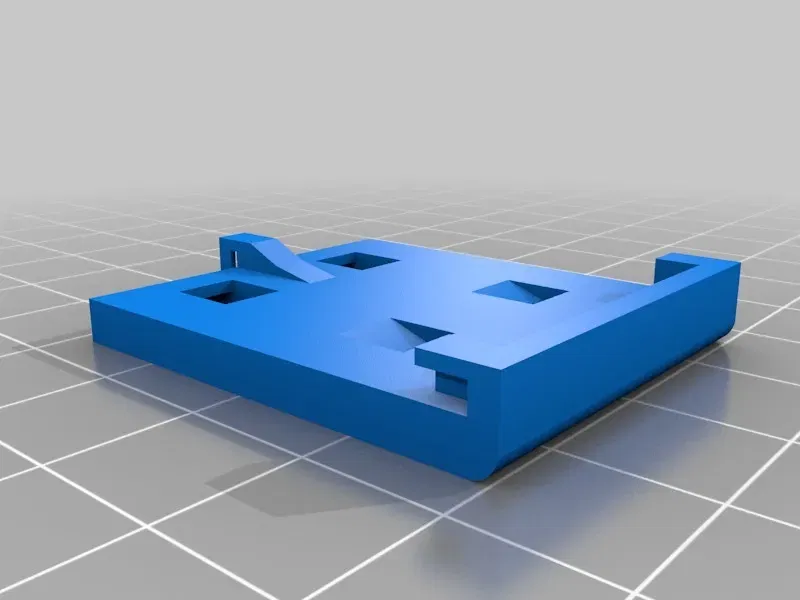

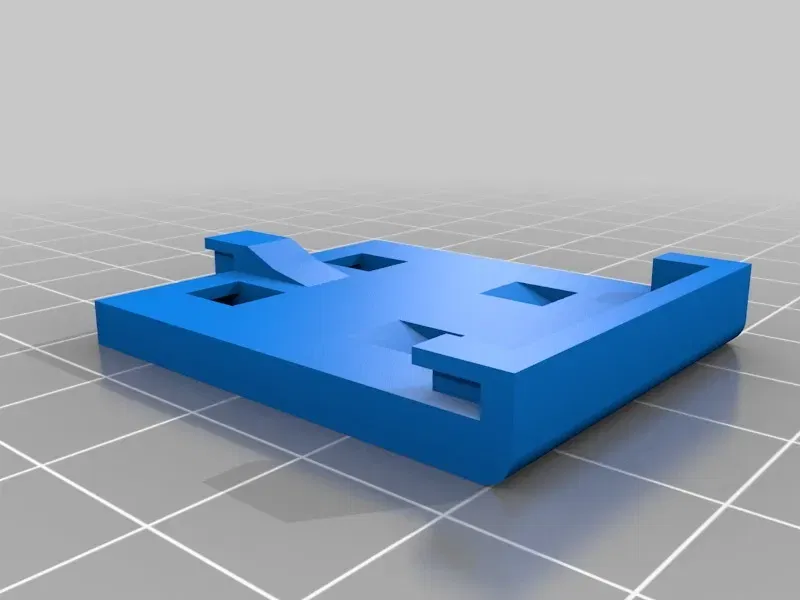

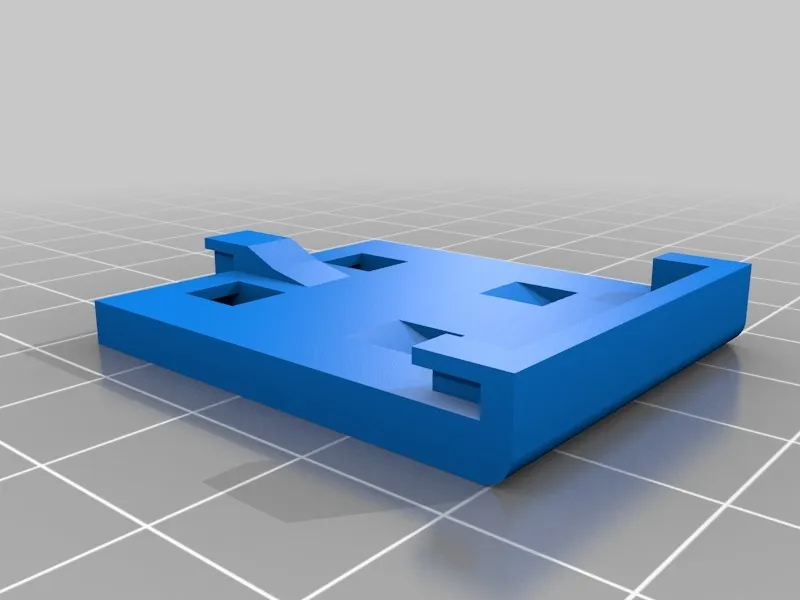

Vì vậy, tôi đã thiết kế một cửa thay thế, đây là một thiết kế mới và không phải là mô hình của cửa gốc - tôi đã làm cho nó dễ in 3D hơn so với thiết kế gốc.

Tôi chỉ thử nghiệm nó trên YN465 nhưng có lẽ nó sẽ phù hợp với tất cả các mẫu YN4xx với cửa trượt khó chịu.

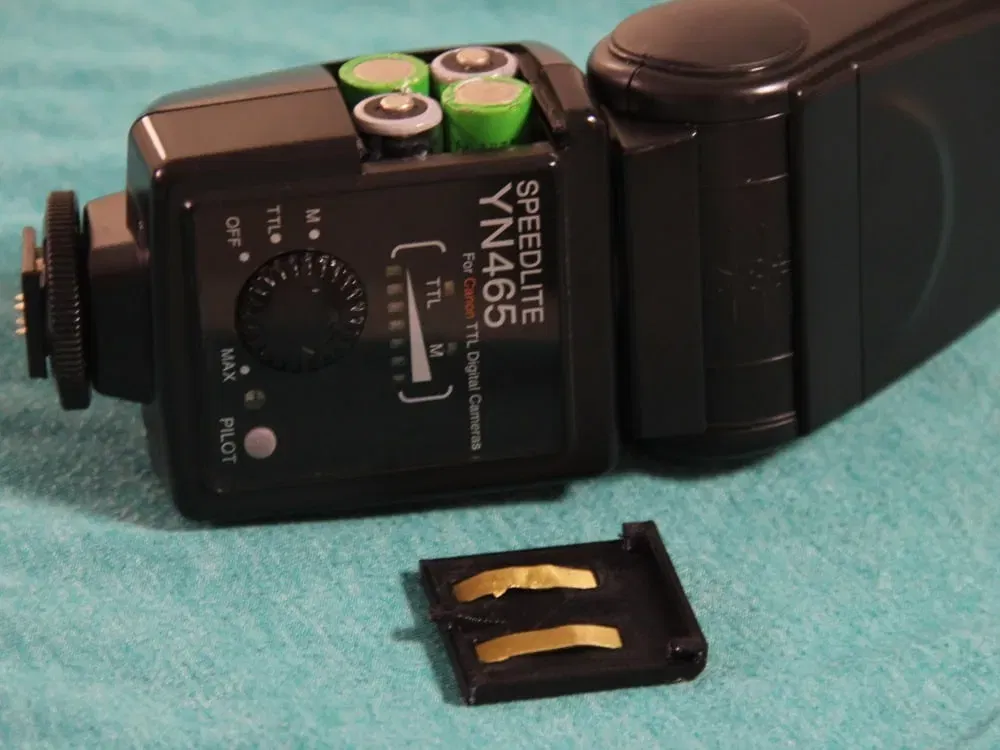

Cửa có các tiếp điểm điện, tôi đã sử dụng một dải dẫn điện (có lẽ là đồng) từ một ổ cắm điện cũ bị hỏng, có các khe trong mô hình để giữ chúng ở vị trí.

In với 100% độ đầy và hỗ trợ chạm vào mặt xây dựng (cái "răng" nhỏ ở phía xa cần hỗ trợ nhưng nếu bạn thêm hỗ trợ ở mọi nơi, nó sẽ làm đầy các khe nhỏ cho các dải dẫn điện).

Tôi đã in bằng PLA (bởi vì tôi có PLA đen), cắt bằng eSlicer và in trên Robo3D R1+

Cập nhật

eSlicer quyết định rằng mô hình này không cần hỗ trợ tự động, eSlicer đã rất sai và pin của tôi đã rơi xuống sàn.

Tôi đã thêm một phiên bản có hỗ trợ, hỗ trợ không chạm vào bên của cửa nên nó không để lại dấu vết khi được gỡ bỏ, hãy sử dụng một con dao sắc hoặc một cái cắt dây nhỏ để gỡ bỏ hỗ trợ từ cái răng

Cập nhật 2

Tôi đã viết một lời giải thích dài nhưng thingiverse đã đăng xuất tôi và xóa nó, vì vậy đây là phiên bản rất ngắn

1. PLA không đủ bền, tôi đã chuyển sang nylon, các vật liệu khác (như ABS) có lẽ sẽ ổn
2. Tôi đã làm một phiên bản thứ 2, nó kết nối tốt hơn
