Adaptor Svbony Imager sang Konus Microscope (Svbony Imager To Konus Microscope Adaptor)
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 85
- Bản remix
- 0
- Bình luận
- 0
File 2 343,3 KB
- svbony_konus_adaptor_1768141465.stlSTL · 341,1 KB
- svbony_konus_adaptor_1768141466.scadSCAD · 2,3 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #199501
- Danh mục
- Giáo Dục
- Ngày đăng
- Giấy phép
- GPL v3.0 — Giấy phép Công cộng GNU
Mô tả

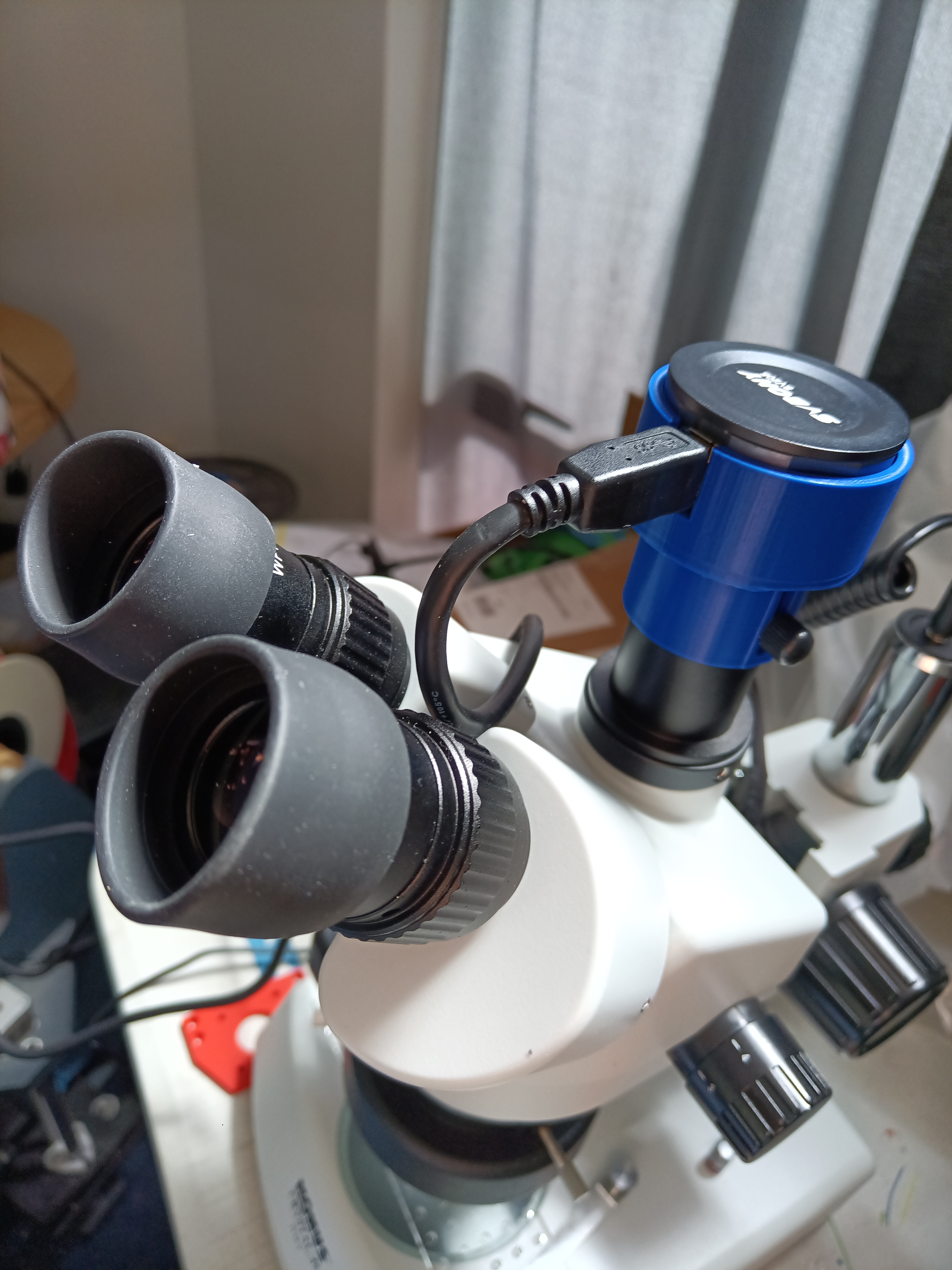

Cổng gắn camera của kính hiển vi trinocular Konus Crystal-45 không vừa với imager Svbony SV105 hoặc SV205. Cái adaptor này là dạng press-fit ôm khít vào phần housing của Svbony và dùng luôn con vít cố định sẵn có để giữ imager và adaptor đúng vị trí. Có chừa một chút khoảng để xoay chỉnh imager, vì không hiểu sao sensor của Svbony bị lệch nhẹ so với cổng USB nên cần canh xoay cho đúng.

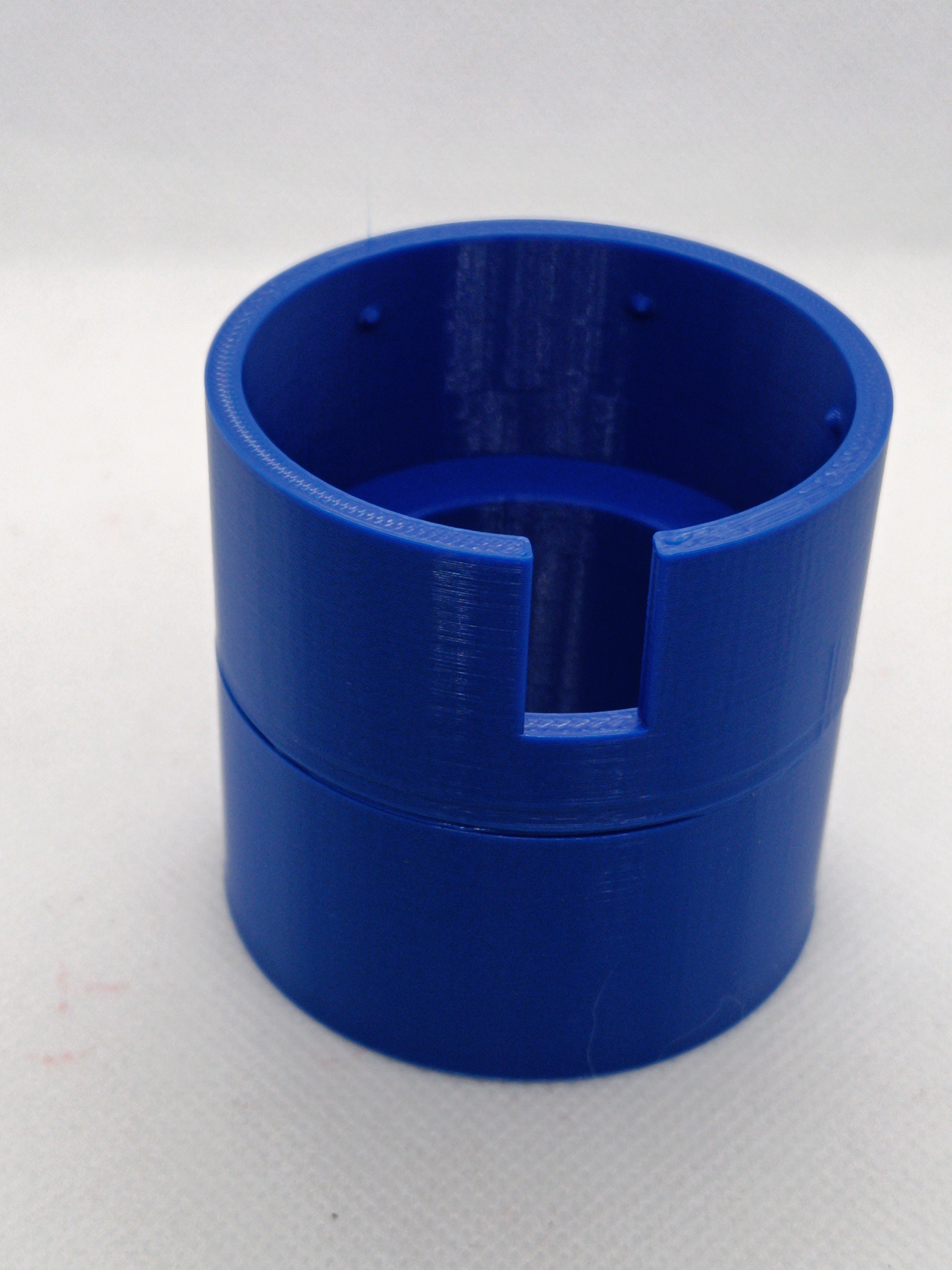

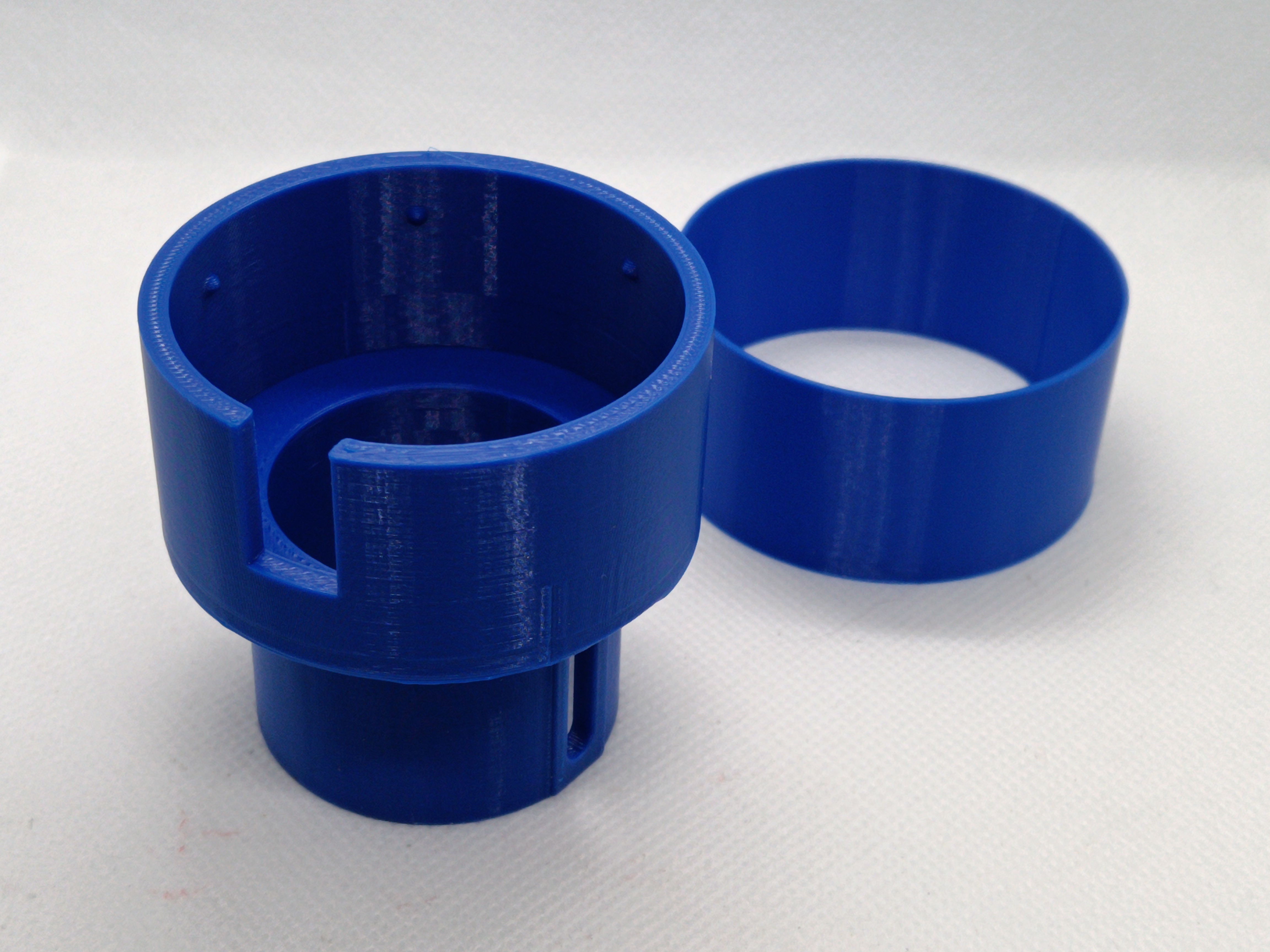

Mẫu này in không cần support, vì đã có sẵn một phần support tạm dạng trụ hình tròn tích hợp, in xong bẻ ra/gỡ ra rất dễ. Khuyến nghị tỉa bỏ các bavia/miếng nhựa thừa và lướt nhanh bằng lửa để đảm bảo không còn mảnh vụn nào có thể làm bẩn hệ optics.
Nếu bản in của bạn chưa đủ “kín” ánh sáng, bạn sẽ thấy hình bị ám màu lúc có lúc không. Quấn thêm bằng giấy bạc, băng keo nhôm, duct tape, v.v.
Có kèm file nguồn OpenSCAD cho ai dùng máy in có dung sai khác hoặc muốn remix.
Use case hiện tại ở đây: http://blog.reprap.org/2026/01/new-optics-for-lab.html nếu bạn quan tâm.
Thông số in
- Định dạng
- scadstl
- Số file mô hình
- 2
- Tổng dung lượng
- 343,3 KB
- File lớn nhất
- 341,1 KB
