Chảo vệ tinh parabol 80cm/100cm (80cm/100cm Parabolic Satellite Dish)

Chảo parabol này gồm 3 phần:

• ring0_v4 (Vòng trong)

• ring1_v4 (Vòng giữa)

• ring2_v4 (Vòng ngoài dùng cho chảo đường kính 100cm) hoặc ring2_v4_modified (Dùng cho chảo đường kính ~80cm)

Cần 12x cho mỗi trong 3 đoạn để hoàn thiện cái chảo (in khá nhiều)

Mình dùng Flashforge AD5X để in và dùng PETG làm filament. Mình in từng đoạn theo phương thẳng đứng, nhờ vậy mỗi lần in được ba phần và tạo ra tree supports lớn, dễ tháo hơn so với in các phần nằm phẳng.

Để nối từng đoạn với đoạn kế bên, mình dùng dây thép luồn qua các lỗ ở hai bên của mỗi phần, rồi dùng kềm xoắn các sợi dây lại với nhau.

Mục đích của cái chảo này là một thử nghiệm DIY để thu dữ liệu hình ảnh từ vệ tinh Elektro-L3.

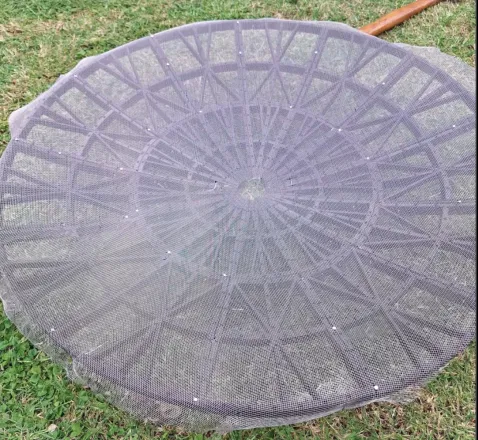

Mình cần gắn lưới nhôm mịn ở mặt trước của chảo làm reflector, và thêm ba tay đỡ bằng nhôm để giữ feed horn ở chính giữa chảo.
