Phụ kiện WS2812B LED Panel: stand, soldering jig, v.v.
Bộ phụ kiện cho WS2812B LED panel (8x8/64 pixels) dạng modular: nối nhiều panel, chân/stand để đặt bàn hoặc treo tường. Dùng hardware M3; nên kiểm tra khoảng cách lỗ 25mm và 49mm trước khi in.
Mô tả

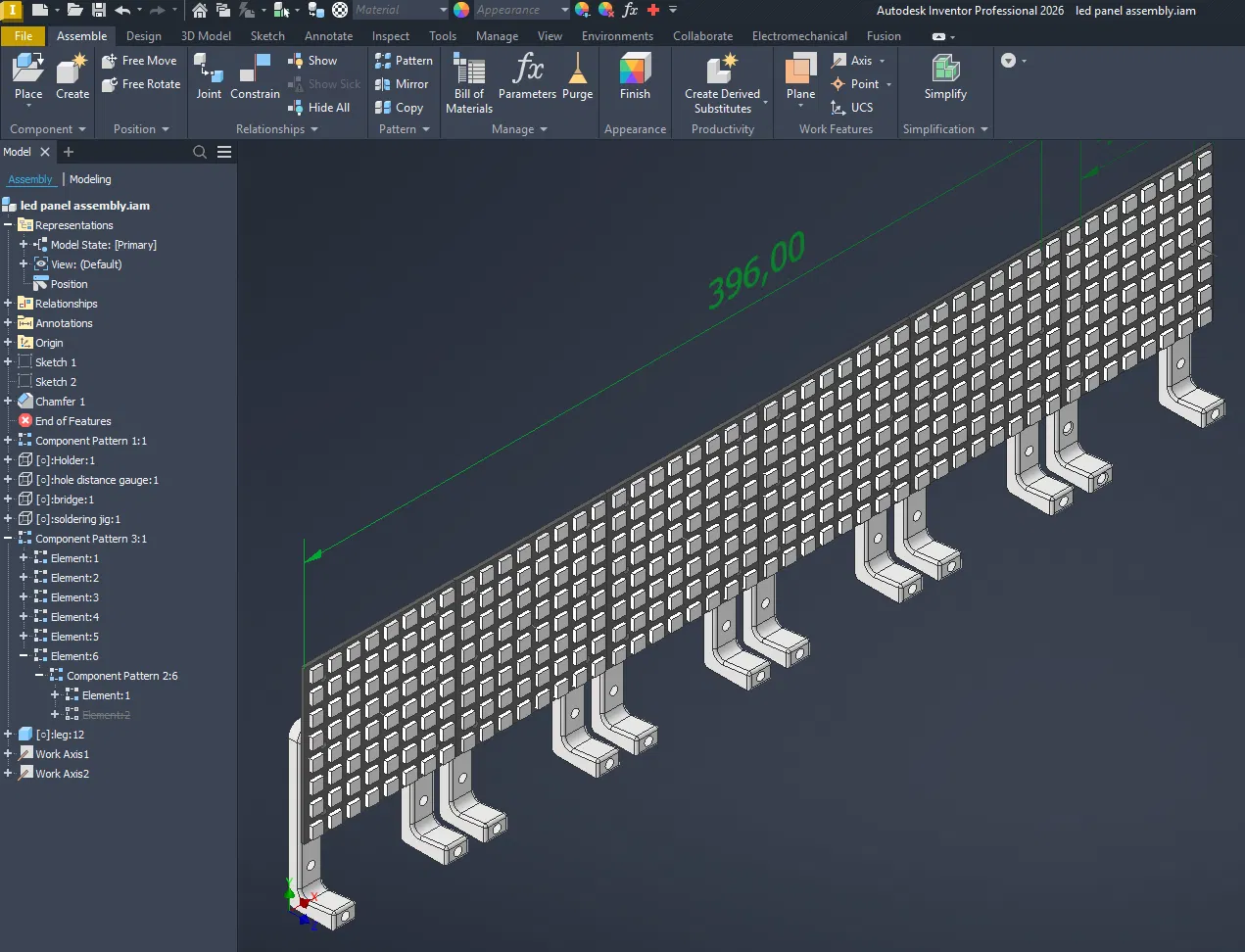

Mình làm mấy món ở đây theo kiểu modular (lắp ghép) tối đa có thể. Bạn có thể nối các panel lại với nhau, muốn bao nhiêu tấm cũng được. Bạn có thể dùng “feet” làm chân để đặt trên mặt phẳng, hoặc thậm chí gắn lên tường và dùng “feet” như kiểu móc treo chìa khóa để treo chìa luôn!
Toàn bộ phần cứng dùng M3; bạn có thể cần mũi khoan 3mm để nới rộng lỗ nếu muốn cho ốc/bu-lông xuyên qua hết và dùng ê-cu phía bên kia.

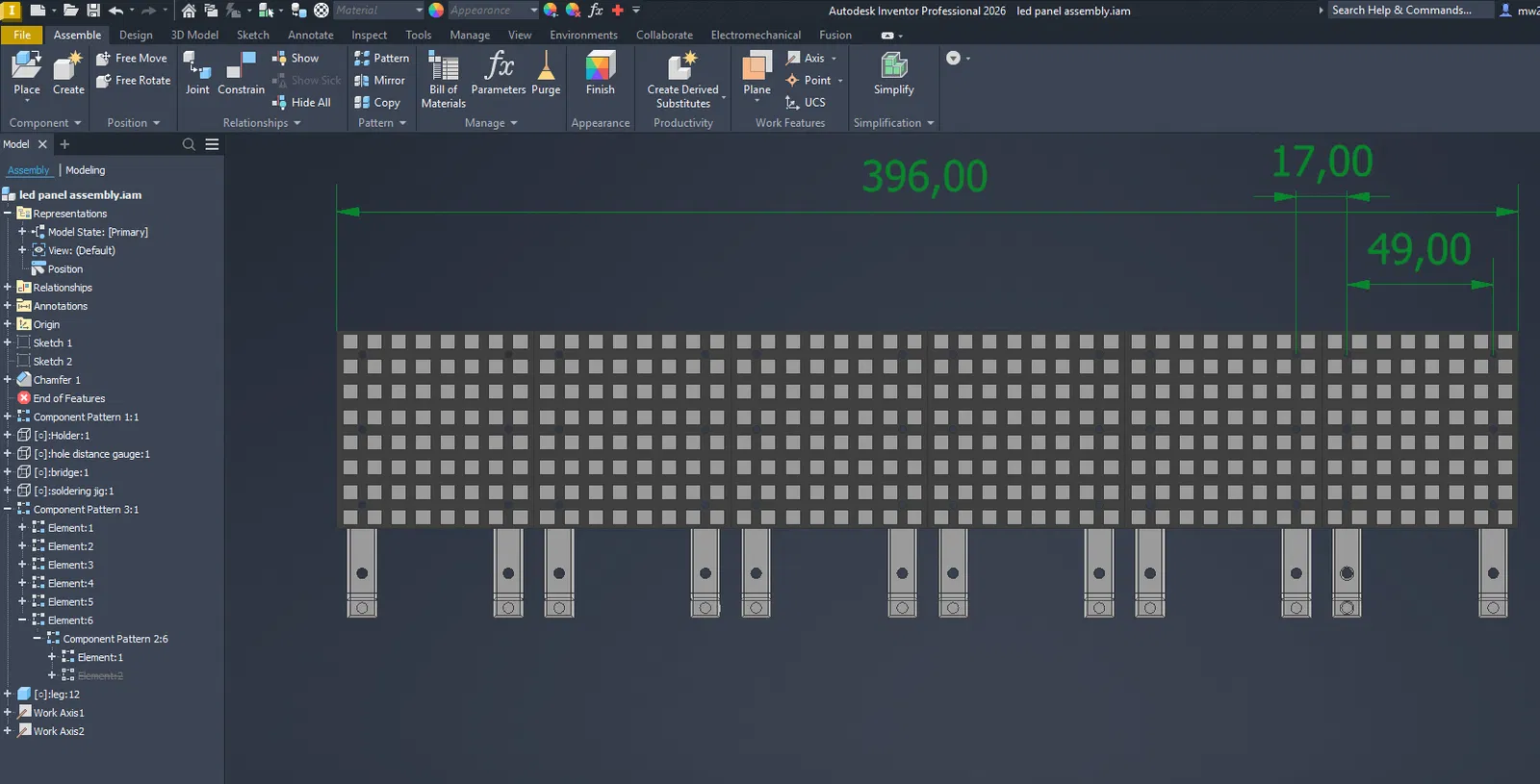

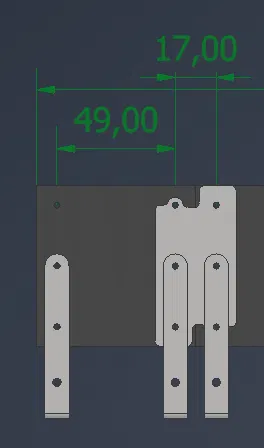

Kích thước của mấy món này có thể hơi xê dịch một chút, nên bạn có thể in cái thước đo khoảng cách (distance gauge) để kiểm tra. Cạnh có 3 lỗ thẳng hàng thì khoảng cách phải là 25mm; còn cạnh có 2 lỗ thì phải là 49mm tính từ tâm đến tâm. Nhớ in cái này để test, hoặc tự đo khoảng cách/kích thước trước khi in, vì kích thước có thể lệch khá nhiều tùy hãng sản xuất & người bán!
Nếu bạn muốn file CAD thô để chỉnh sửa, xem tại: WS2812B LED panel 8x8 64 pixels frame, stand, mount, modular design, etc. | 3D CAD Model Library | GrabCAD
