Bộ nam châm Riftbound - Dispenser Might Token dùng lò xo

Might Tokens không đi kèm (xem bài đăng của tác giả gốc)

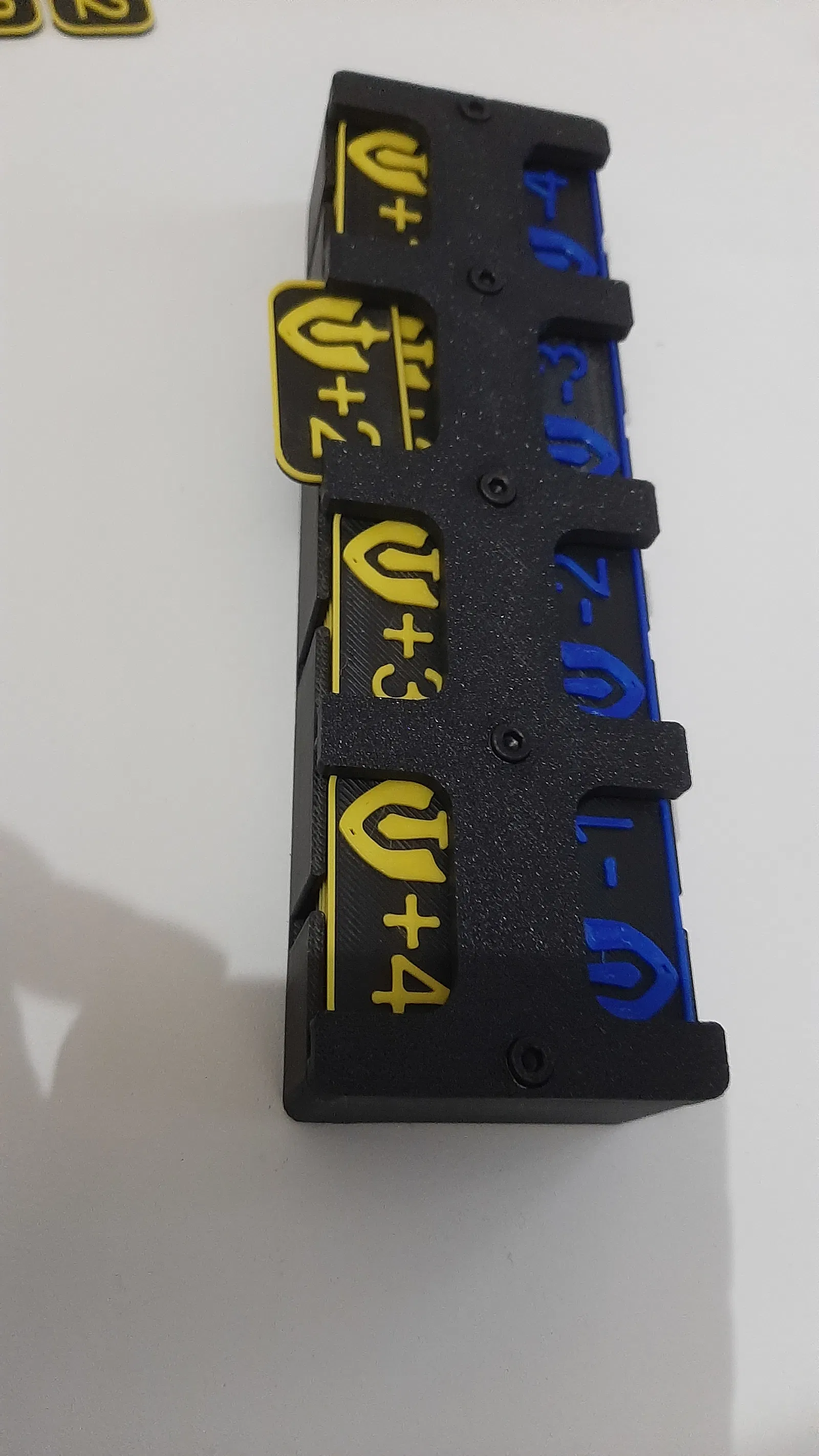

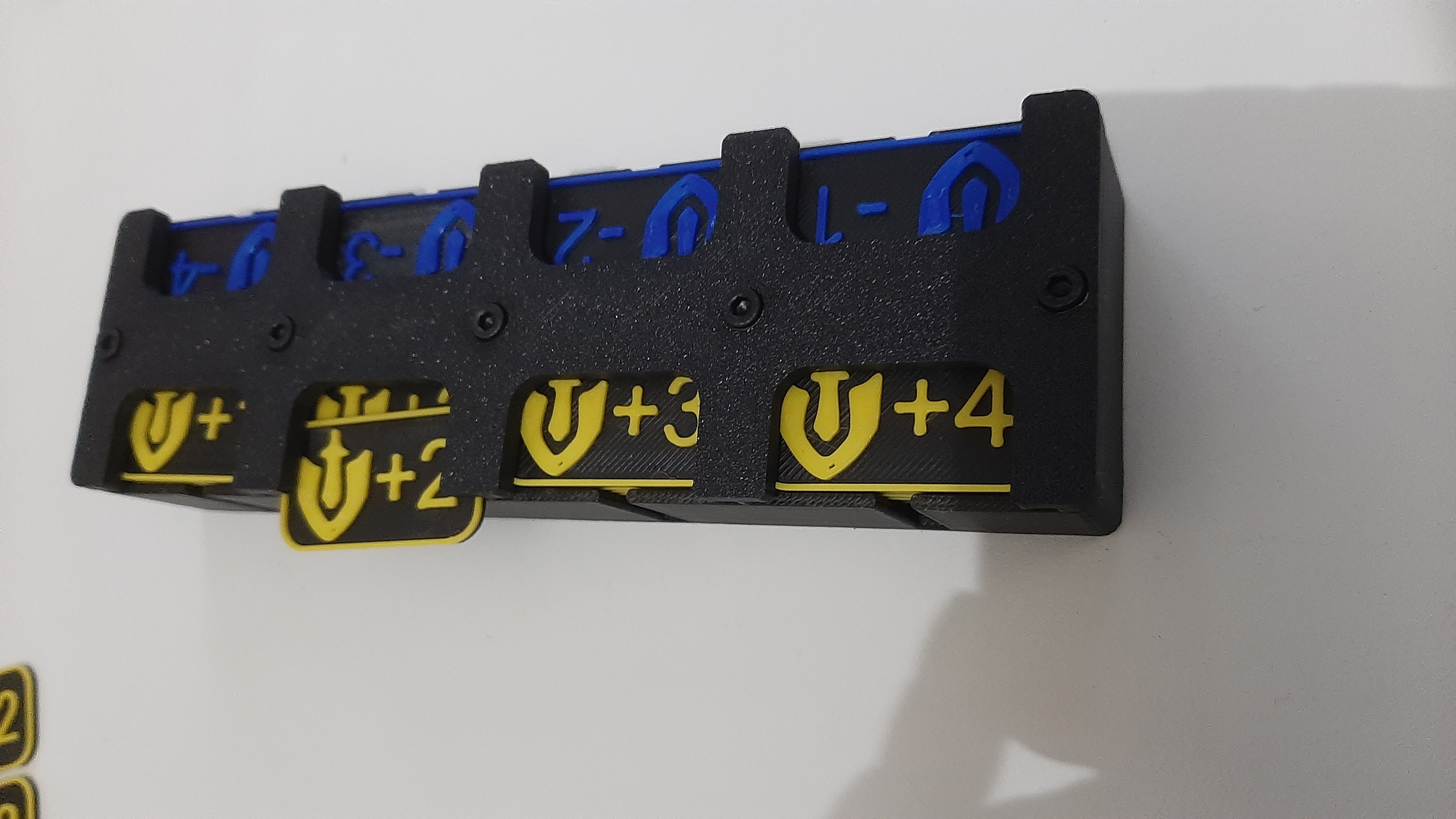

Trong lúc tập tành dùng ứng dụng FreeCAD, mình thiết kế cái dispenser token dạng lò xo này cho Might tokens của bộ Riftbound Magnet kit. Có bị “over-engineered” không? Chắc là có, nhưng bù lại nhìn cũng ngầu trên bàn chơi. Mình cũng đính kèm luôn file FreeCAD.

Tính năng:

Tương thích với lò xo kích thước 7.0mm x 19.0mm và 9.5mm x 19.0mm (loại 9.5 ổn định hơn)

Mình dùng một bộ lò xo giá rẻ kiểu như set trên Amazon: https://www.amazon.de/-/en/dp/B07WFPPXXX

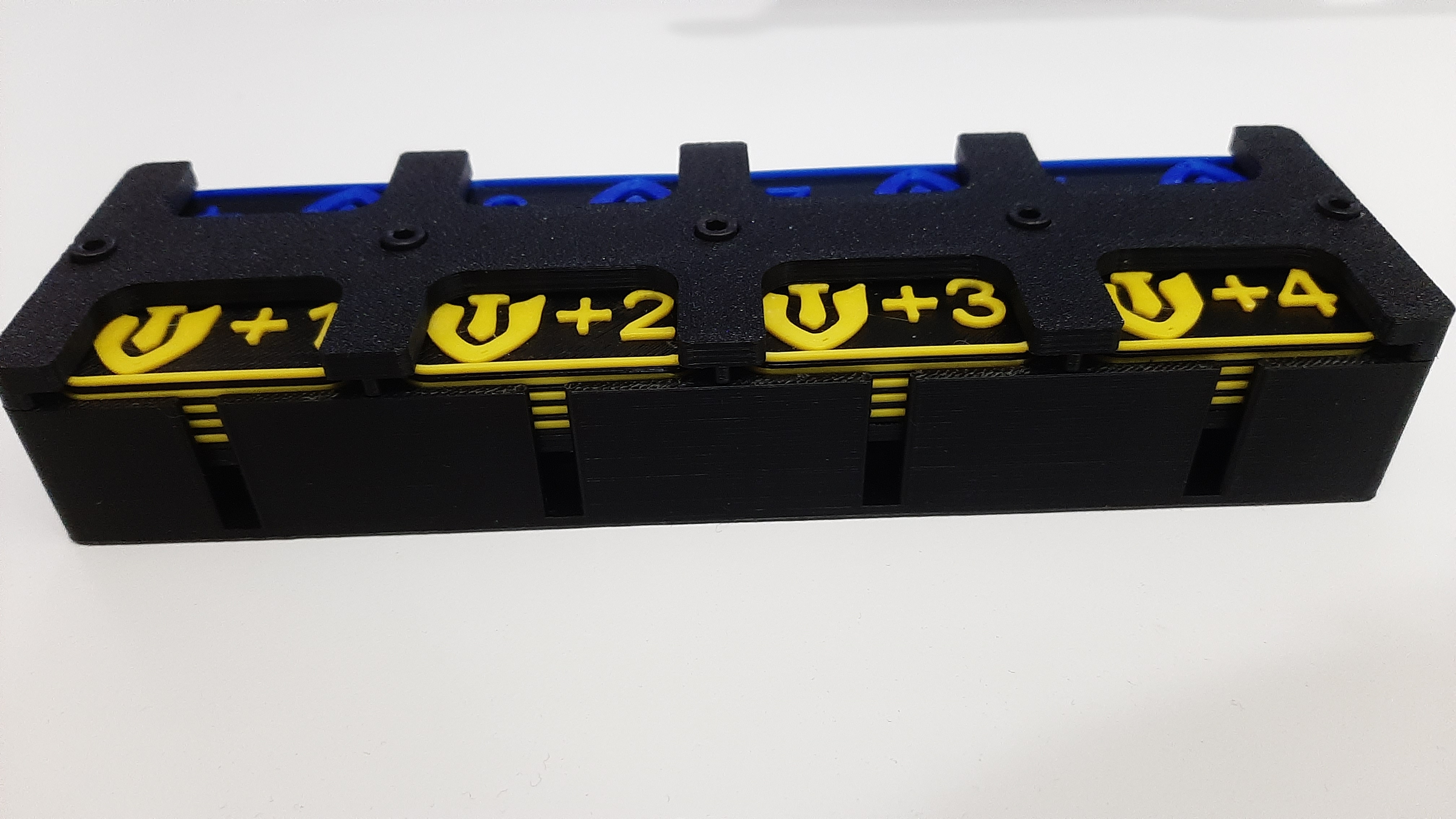

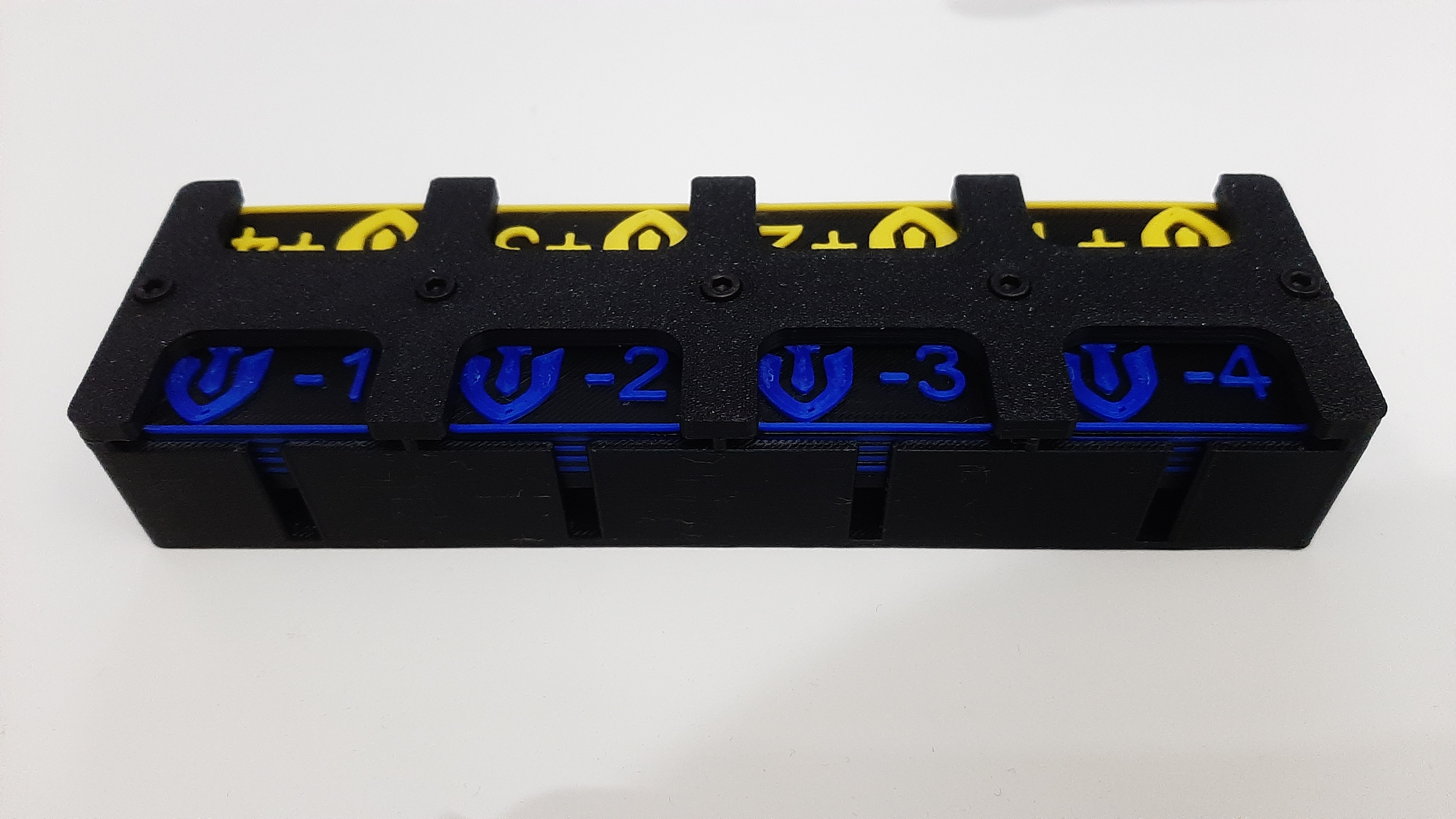

Tổng cộng 8 ngăn, mỗi ngăn chứa được 5–6 token (6 token thì gần như nén lò xo hết cỡ, nên khuyên tối đa 5 token)

Ghép lại bằng 5 con ốc M3, chiều dài ốc tối đa 12mm.

• Với mẫu này mình dùng ốc M3x10mm

Chạy ngon với máy in FDM (khuyến nghị PLA hoặc PETG)

Thiết lập in (Print settings):

Layer height: 0.2 mm

Infill: 15–25%

Với phần nắp trên mình dùng 5 walls (để chống lực từ lò xo đẩy làm cong phần nắp)

Supports: Với phần nắp trên mình dùng supports dưới các hốc counterbore cho ốc.

Nozzle temp: 200–220°C

Bed temp: 60 °C

Mẫu này là fan-made và không liên kết/không trực thuộc các nhà sáng tạo chính thức của Riftbound.
