Giá đỡ rack 19" cho TP-Link ER605 + panel keystone 12 cổng

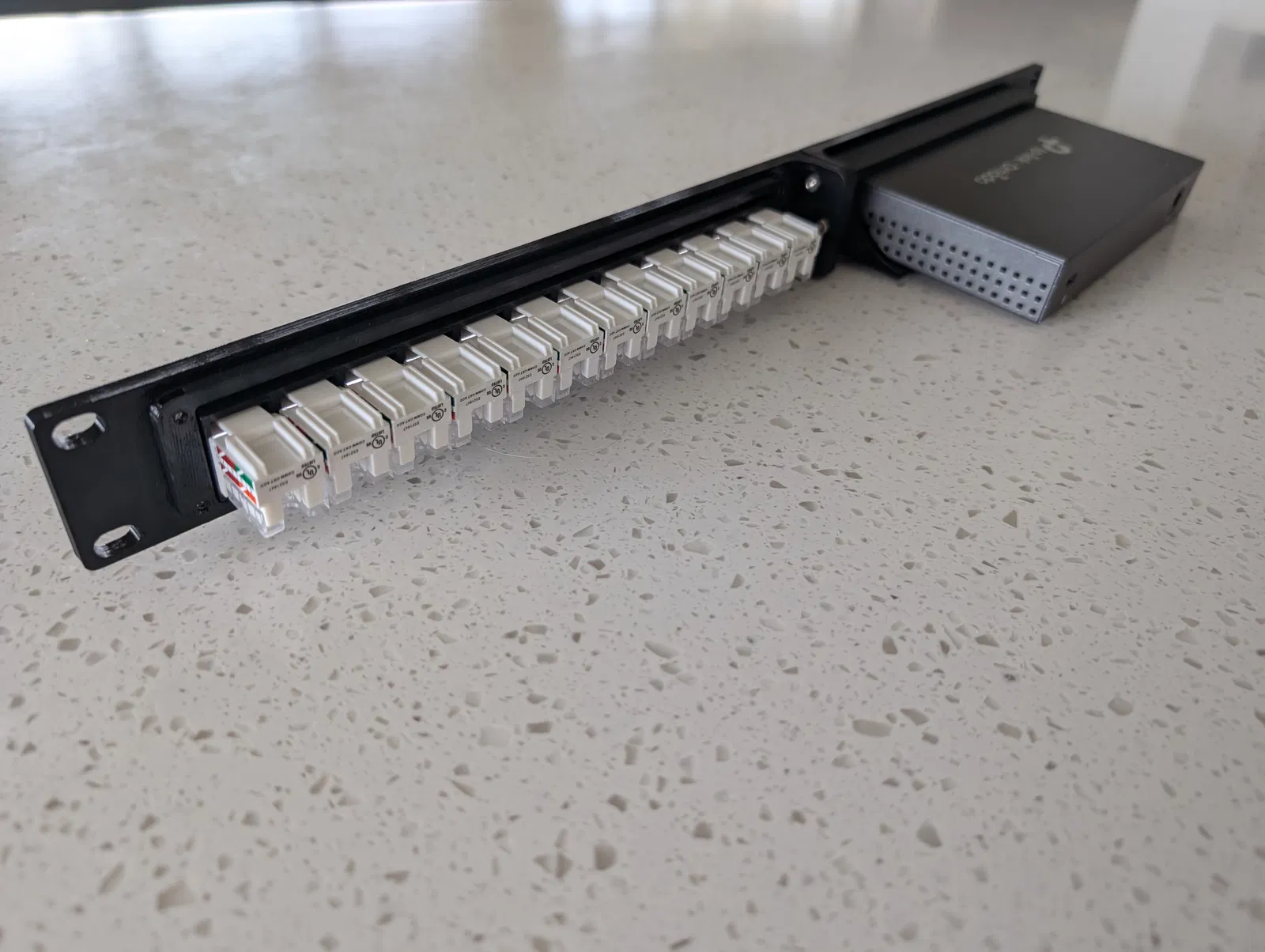

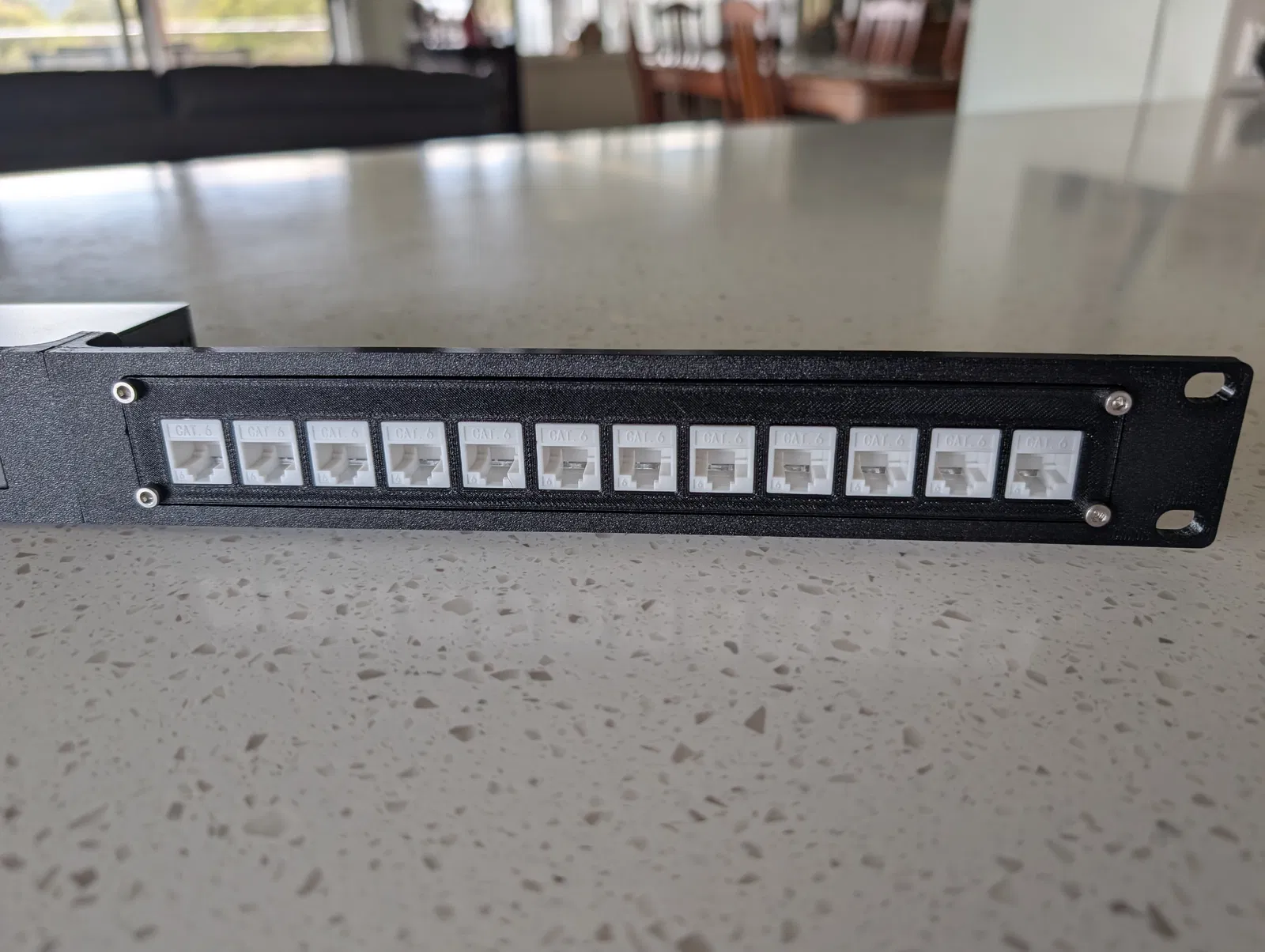

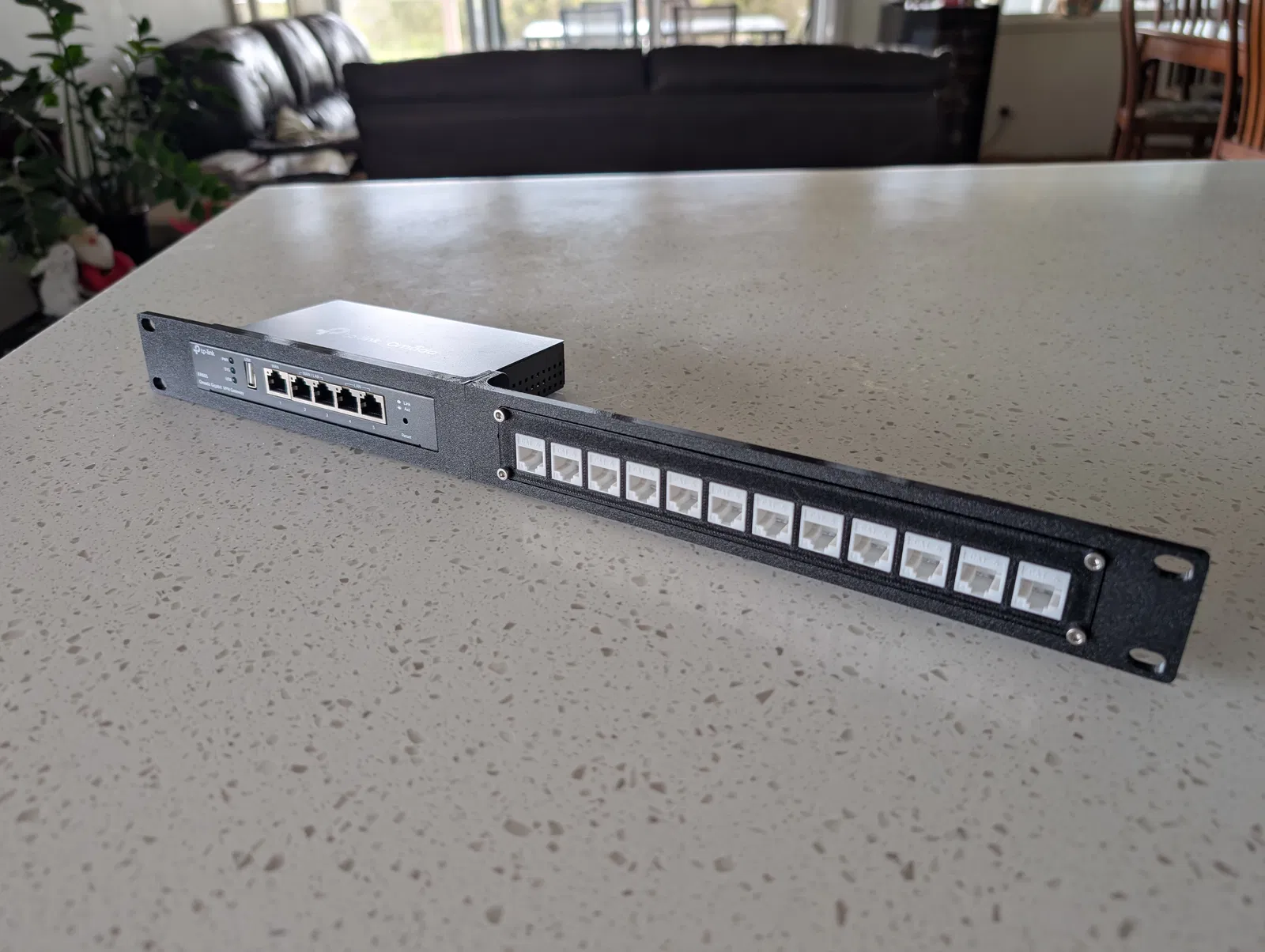

Tinh chỉnh từ thiết kế rackmount ER605 10" của Jimmi để phù hợp rack 19" full-width, phần không gian dư được tận dụng làm panel keystone 12 cổng. Panel này có thể tháo rời, nên bạn có thể tháo hoặc thay keystone mà không cần tháo cả cụm ra khỏi rack.

Lắp ráp:

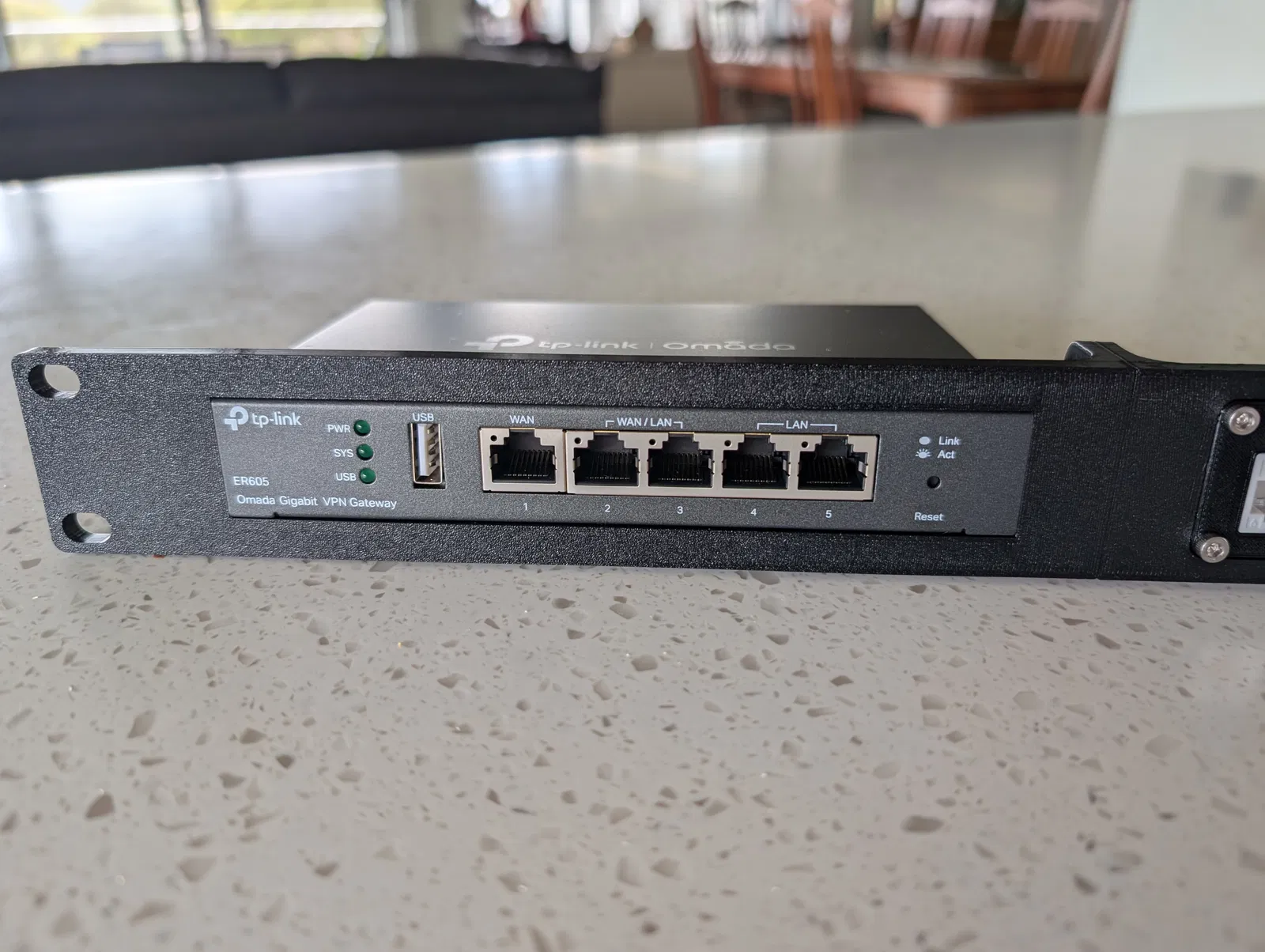

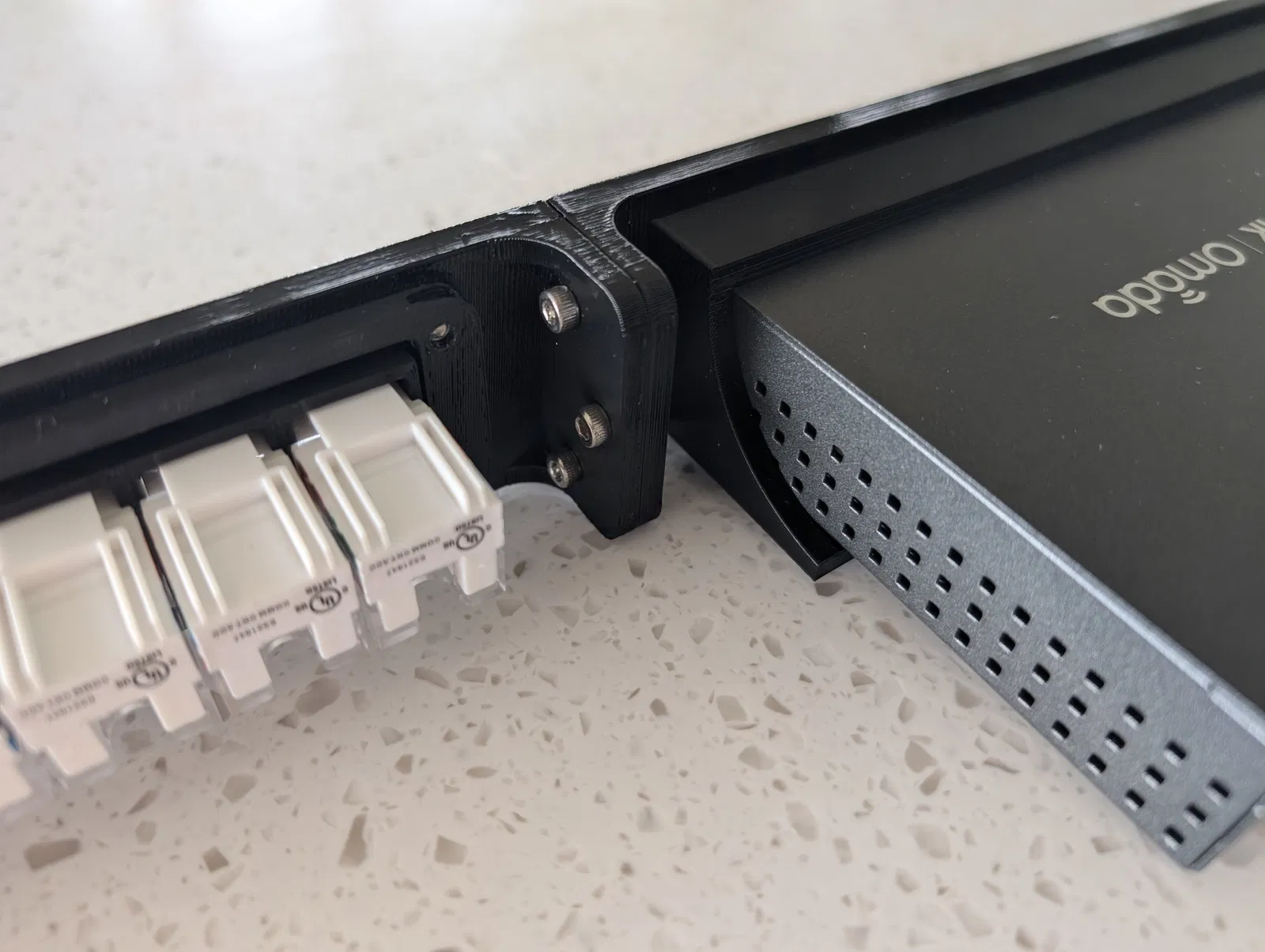

Cần 7x vít M3x8 (hoặc dài hơn), kèm 7x ê-cu vuông M3. Tùy chọn có thể dùng bu-lông M4 để bắt router vào ngàm, nhưng thường không cần vì lắp khá khít sẵn rồi.

Lưu ý khi in:

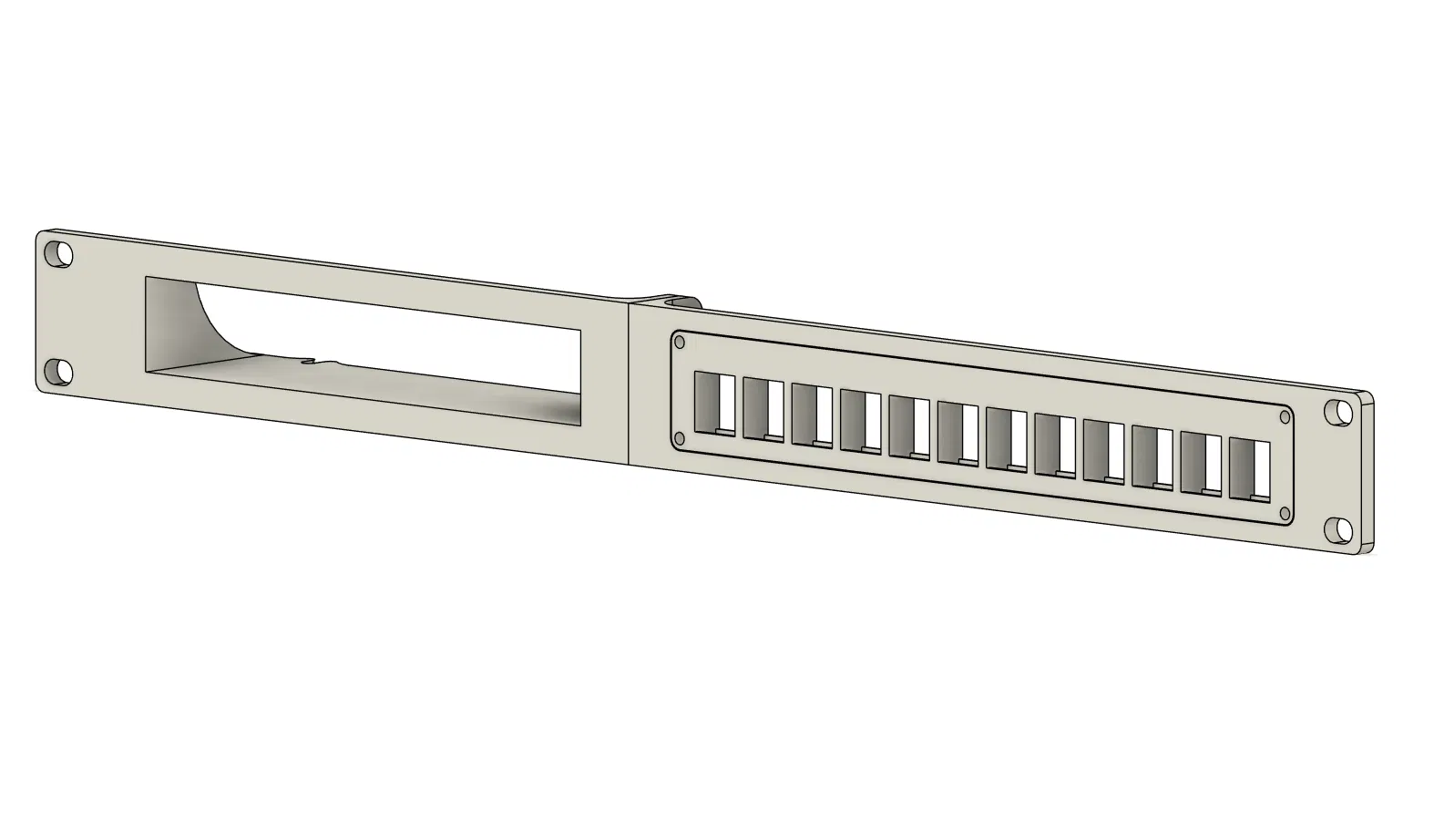

Nửa bên phải của model rộng 268mm, nhưng vẫn vừa bed của Prusa Mk4/Core nếu xoay góc. Mình khuyến nghị dùng paint-on supports để chỉ tạo support ở phía trong khe gài của panel keystone, như hình:

Nếu không, support sẽ nằm trong các khe cho miếng insert vuông và rất khó gỡ ra.
