Bộ 4 Bánh Răng Vuông Chạy Motor (Motor Driven 4 Square Gears)

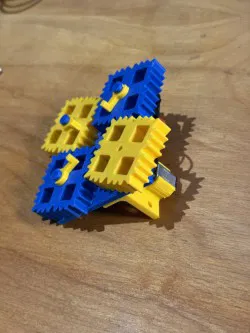

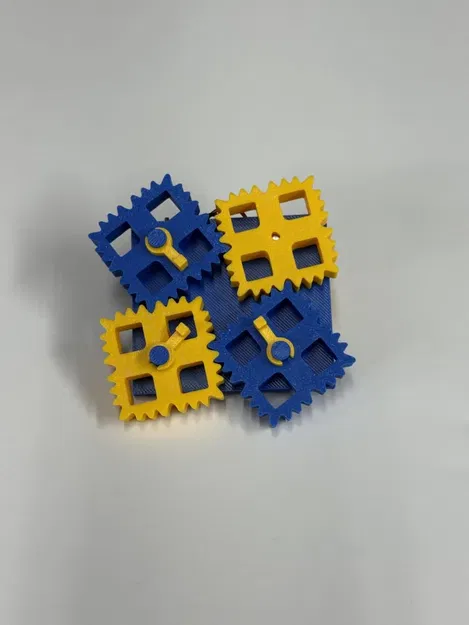

Bốn bánh răng vuông được gắn trên một tấm plate và được dẫn động bởi một động cơ DC. Một viên pin cúc áo 2032 3V cấp nguồn cho động cơ. Các kẹp C (C clips) giữ bánh răng cố định trên các trục.

Để khỏi phải dùng quá nhiều support cho phần đế và phần giá đỡ motor, mình thiết kế hai món này tách rời rồi dùng keo nến (hot glue) dán lại với nhau. Bạn cũng có thể dùng keo siêu dính (super glue).

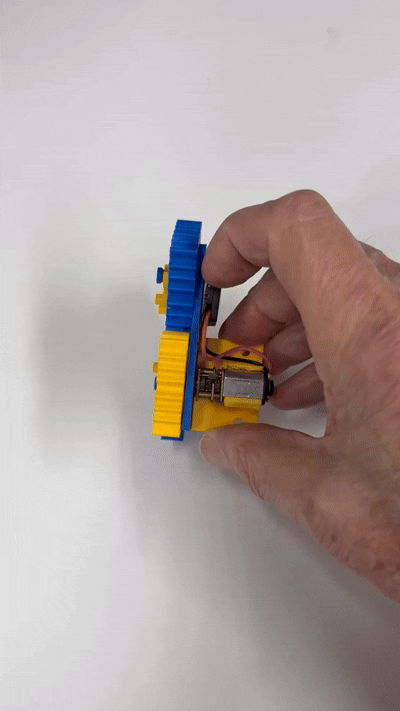

Động cơ có một vòng collar đồng tâm nhỏ quanh trục truyền động. Phần này sẽ chui vào lỗ nhỏ trên đế.

Ba bánh răng có lỗ lớn hơn để lắp khớp với các trục 6 mm. Một bánh răng có lỗ nhỏ với một cạnh phẳng để ăn khớp với trục motor. Canh cho đúng phần cạnh phẳng trên bánh răng trước khi ép (press fit) vào trục motor. Khe hở (clearance) giữa các bề mặt này là 0.13 mm.

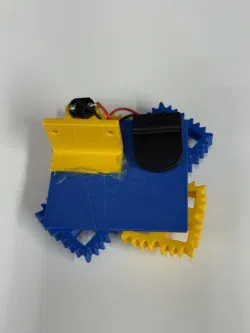

Dùng keo nến hoặc keo siêu dính để dán khay pin (battery holder) lên đế. Khay pin có sẵn công tắc on/off. Mình cắt ngắn dây của hộp pin còn khoảng 30 mm để giảm phần dây dư. Motor có sẵn dây, nhưng mình thấy hơi lỏng lẻo/không chắc. Mình đã hàn (solder) dây từ hộp pin trực tiếp vào motor.

Vật liệu cần chuẩn bị:

• Mini Micro N20 Motor, 3–6 V, có hộp số ~30 RPM, $7 cho 3 cái, Amazon
• Pin 2032 3V, $5.35 cho 10 viên, Amazon
• Hộp pin 2032 có công tắc tích hợp, Collao, 6 cái, $5.59, Amazon
• Súng bắn keo nến (Hot Glue Gun) hoặc keo siêu dính (Super Glue)
• Mỏ hàn (Soldering Iron) kèm thiếc hàn và flux
