Bracket gắn K1 Max cho Low Rider MMU (mounting bracket)
Bracket gắn phía sau cho K1 Max dùng với Low Rider MMU bản vách hông dùng ốc M4. Có bản trơn (4 M4 heat-set inserts) và bản có chỗ lắp công tắc ON/OFF, USB-C panel mount và jack nguồn DC.
Mô tả

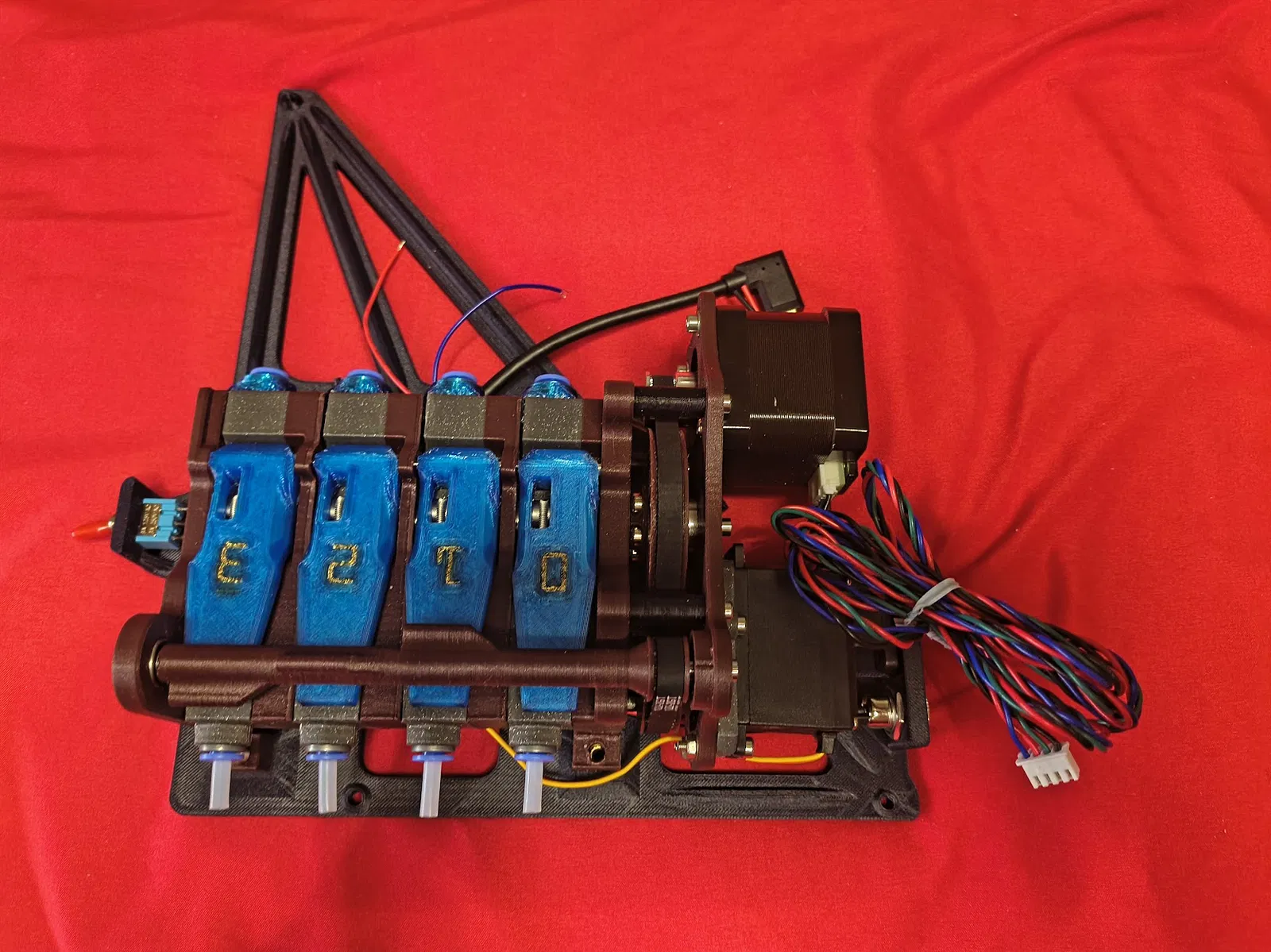

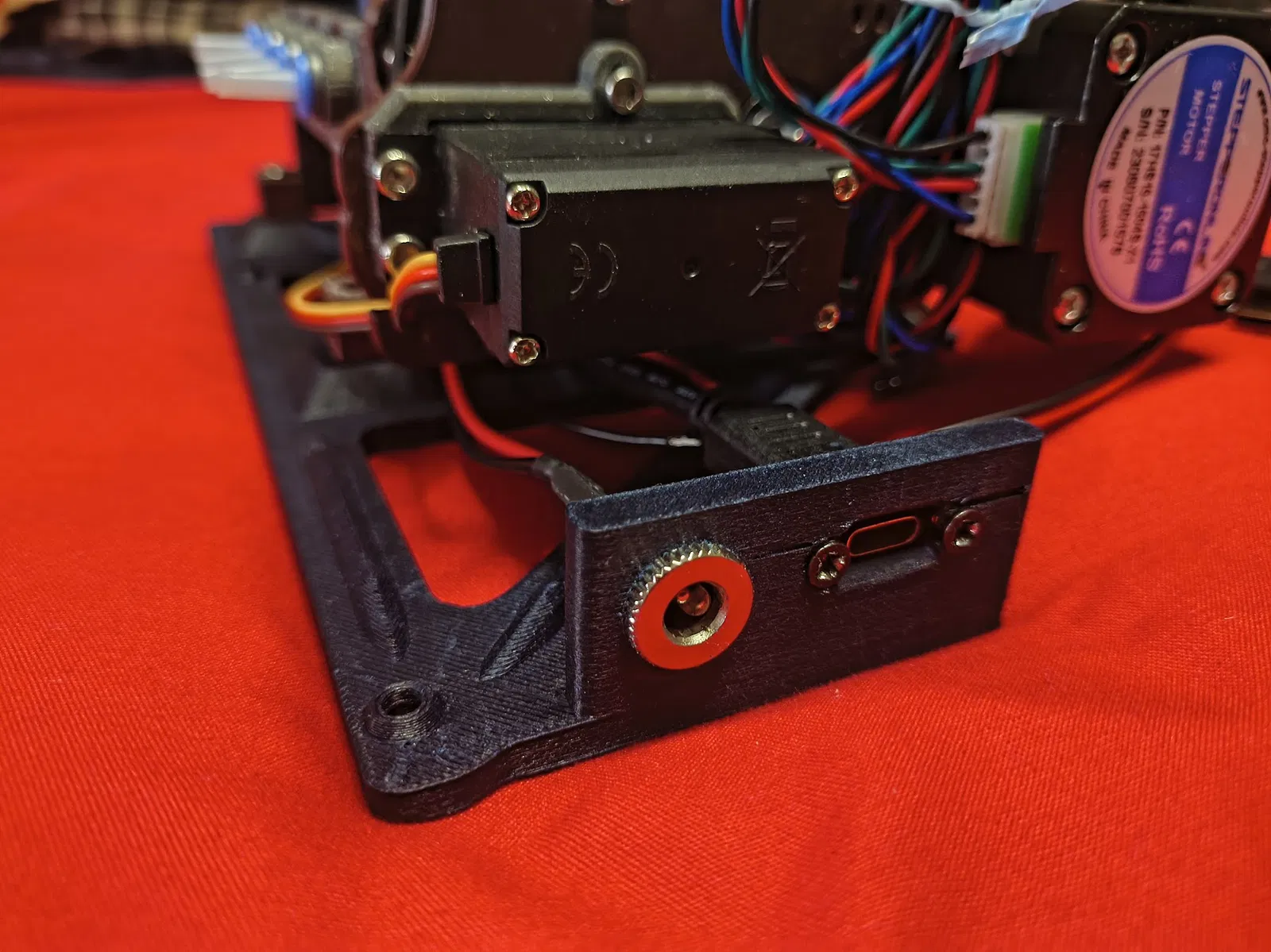

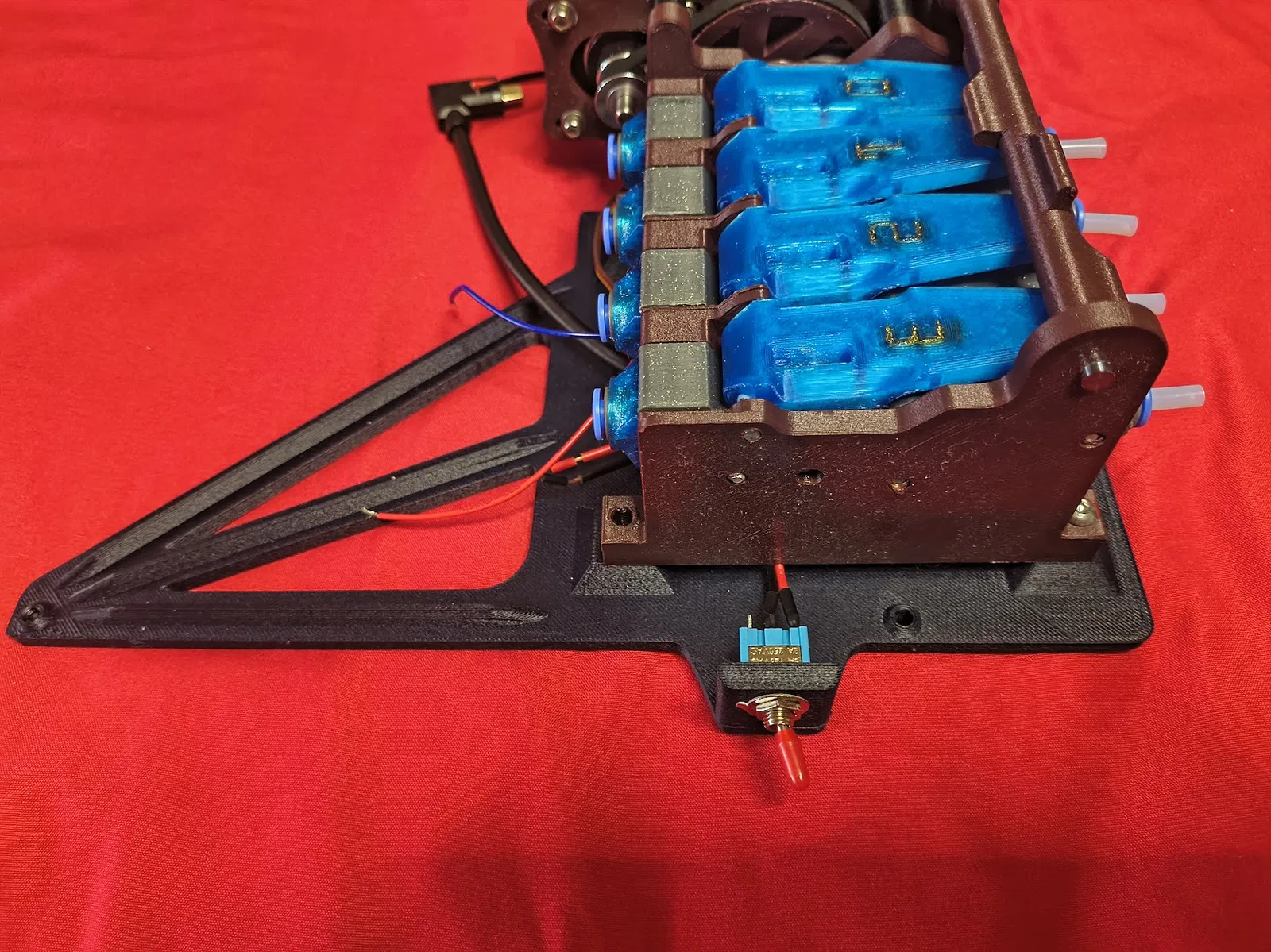

Đây là một mounting bracket thiết kế để gắn ở mặt sau của máy K1 Max. Có hai phiên bản: bản mount trơn chỉ cần bốn M4 Heatset Inserts, và bản có sẵn vị trí lắp cho công tắc on/off, USB panel mount và jack nguồn. Mount này được thiết kế để dùng với phiên bản vách hông (side walls) Low Rider MMU dùng ốc M4.
BOM:
-
4x M3 x 14mm Socket Head Screws
In với tối thiểu 5 walls và 35% Concentric infill. Tháo 4 con ốc ở góc dưới bên trái của tấm panel sau máy in, rồi cố định mount bằng các ốc M3x14mm dài hơn. Ốc 16mm cũng có thể dùng ổn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
