Mô tả

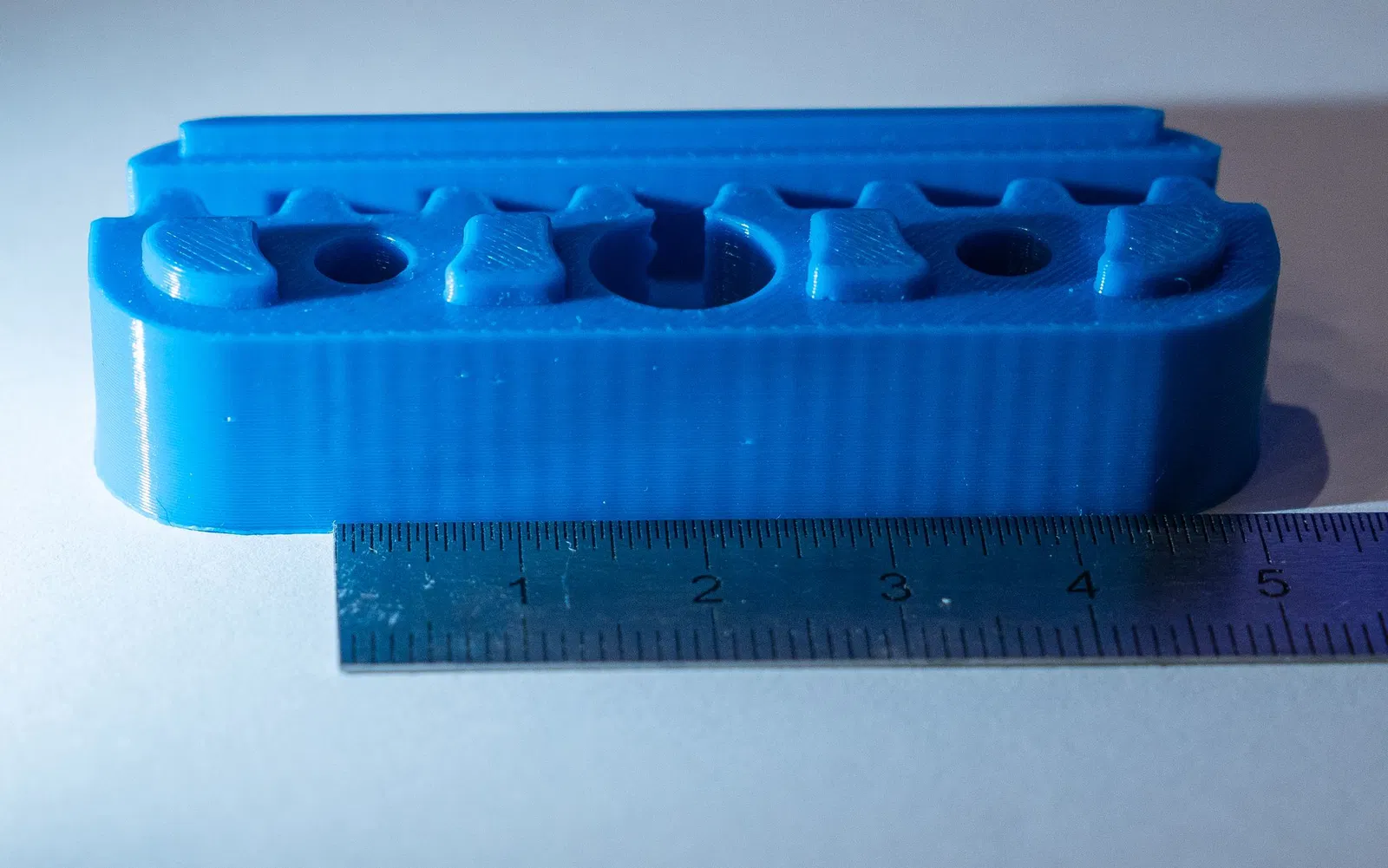

Trên chiếc Elegoo Centauri Carbon của mình, mình thấy bề mặt in xuất hiện hoa văn gợn sóng 2 mm rất rõ. Nguyên nhân hóa ra là do các idler trơn trên XY-gantry: dây đai GT2 bị trượt nhẹ khi chạy qua các bánh này, và sự trượt theo chu kỳ đó tạo ra ripple lặp lại trên bề mặt in.

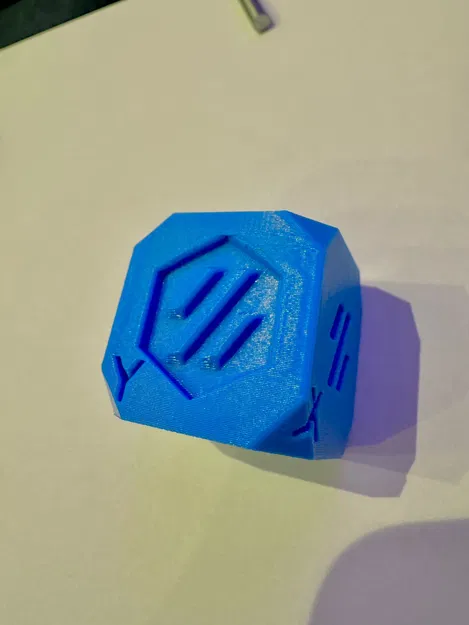

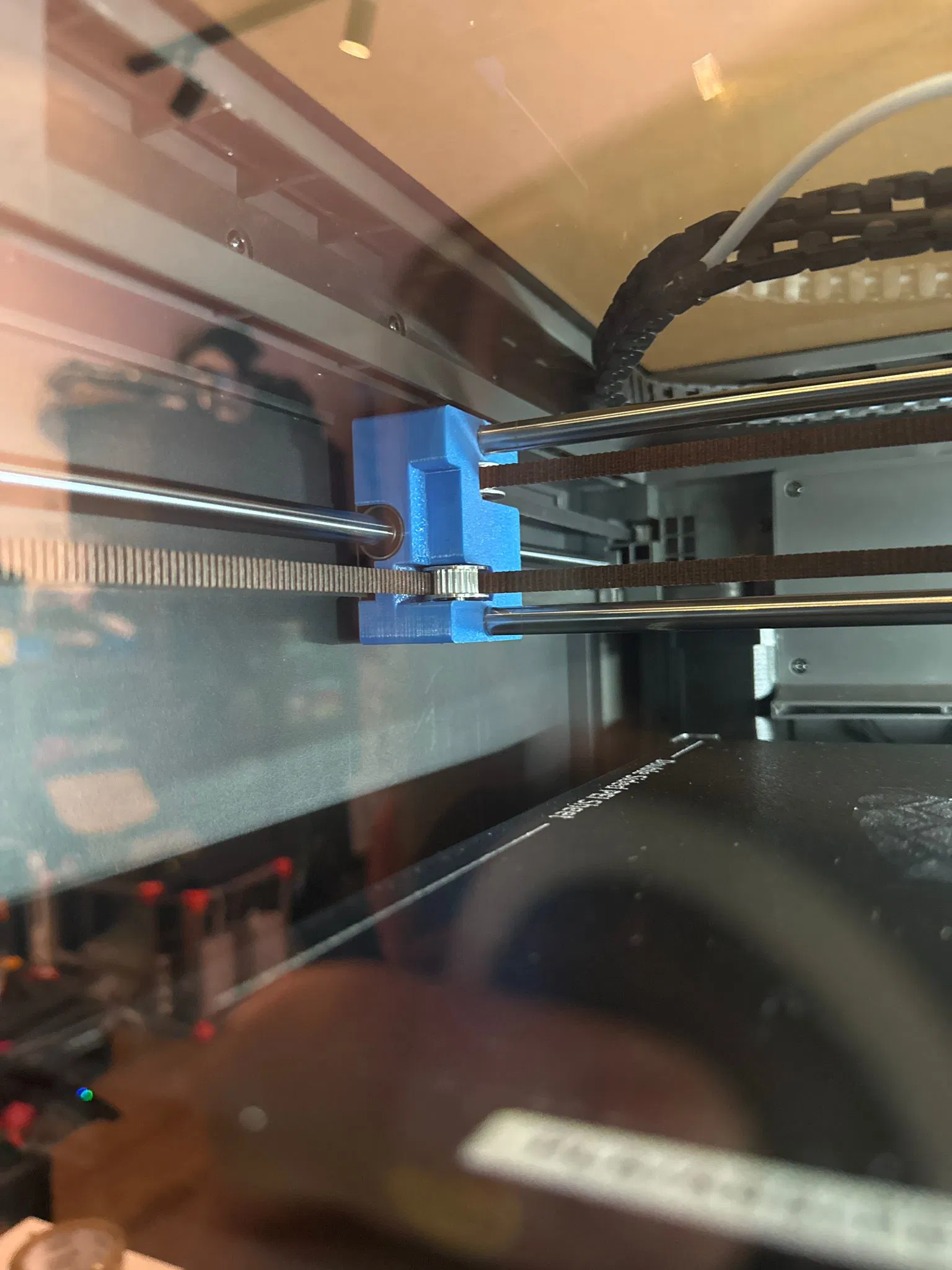

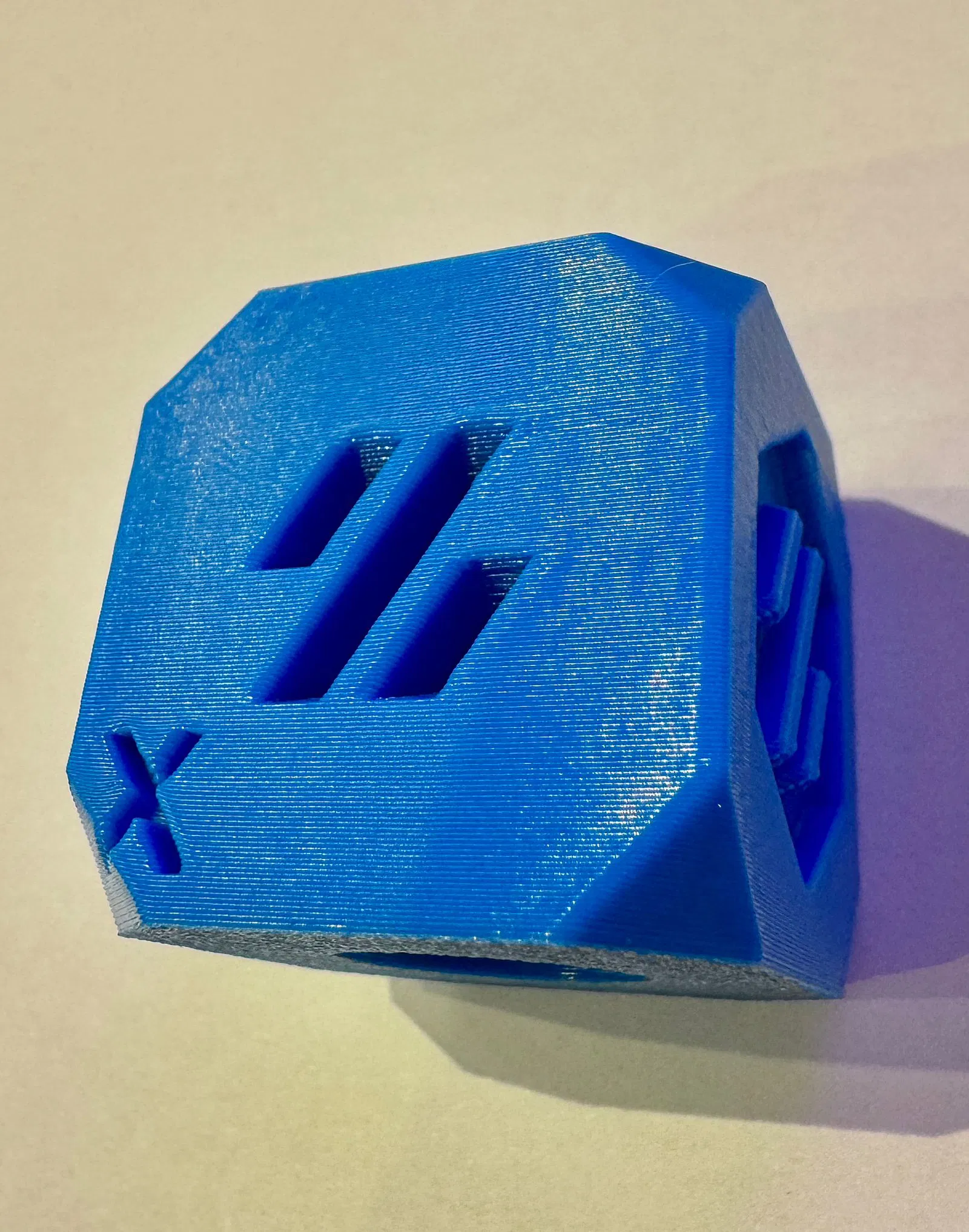

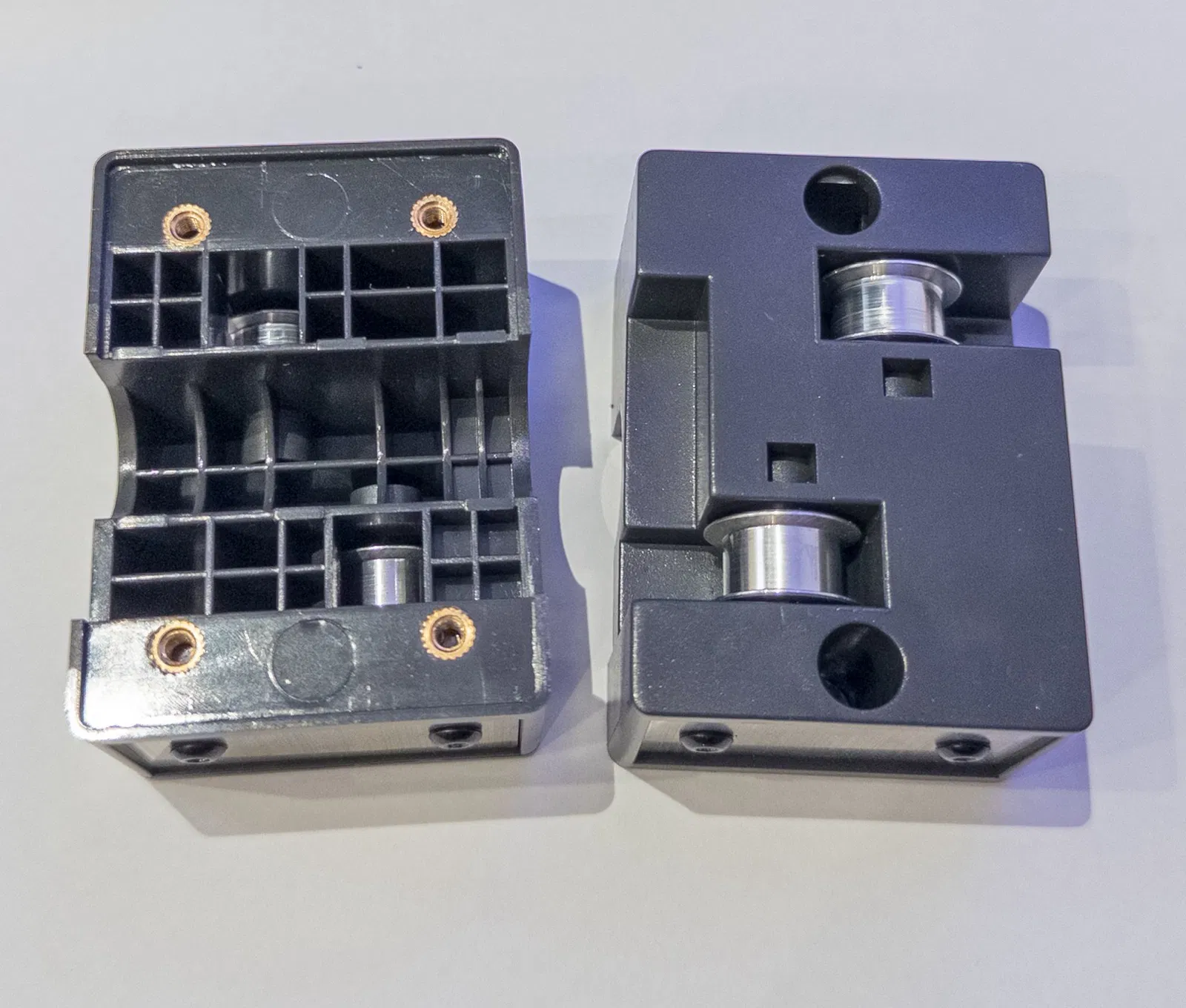

Vì các trục (shaft) được ép cứng vào các chi tiết nhựa zin nên mình không thể thay pulley kiểu đơn giản được. Thế là mình thiết kế một bộ XY-gantry hoàn toàn mới, dùng một idler trơn và một idler có răng (toothed). Kết quả: ít rung hơn, hết gợn 2 mm và chất lượng bề mặt in nhìn “mượt” hơn.
Mình chủ động in các chi tiết bằng ASA để đảm bảo ổn định lâu dài khi máy chạy ở nhiệt độ cao.
Vật tư:
8x insert ren M3, đường kính 4.4 mm
4x shaft, đường kính 5 mm, dài 35 mm

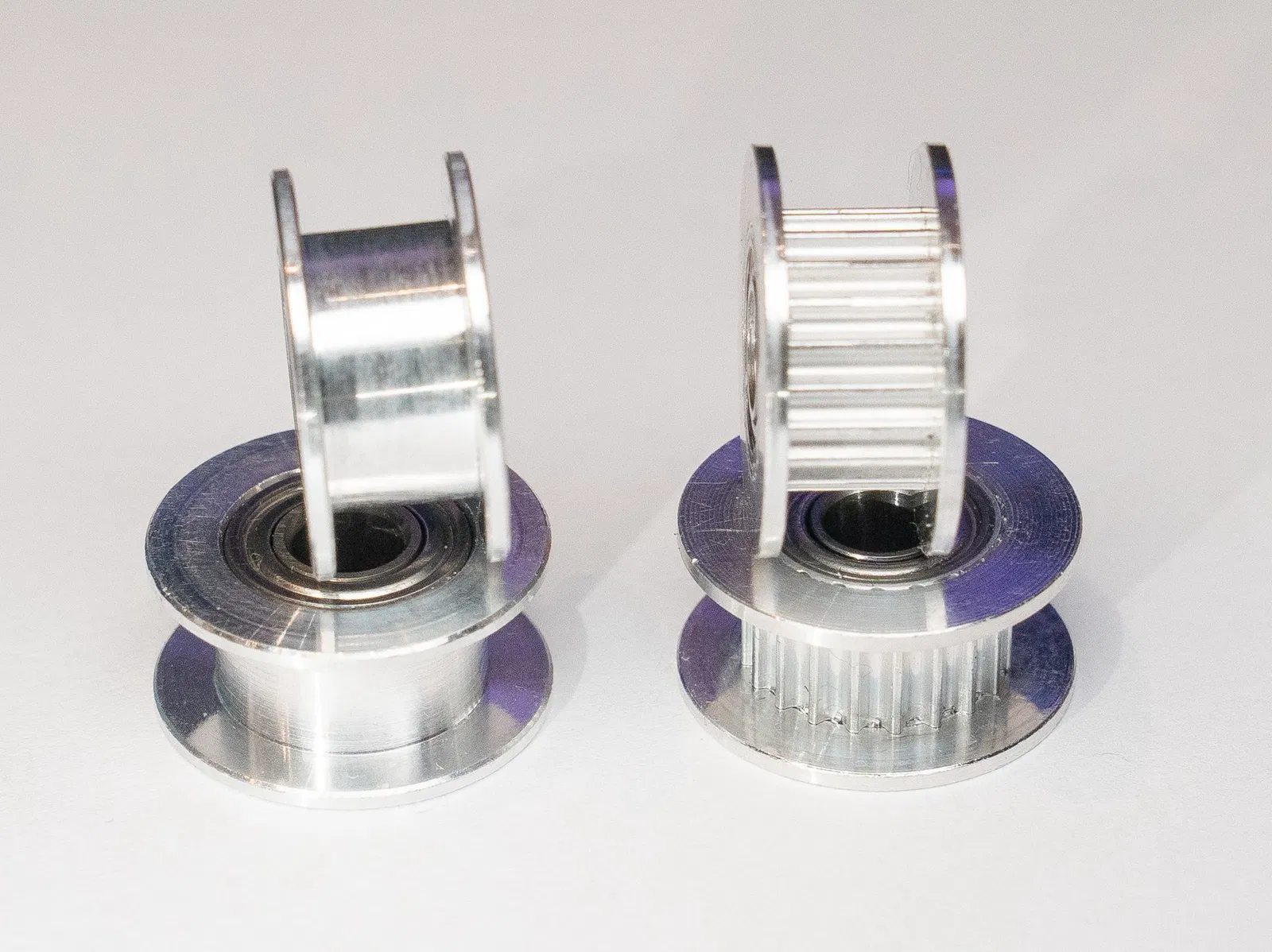

Idler pulley 20 teeth: 2x loại có răng, 2x loại trơn, đường kính trong 5 mm
