Bộ phận XY blocks Centauri Carbon cải tiến 1

3 hình

Máy In 3D

Bộ phận XY blocks Centauri Carbon cải tiến

Remix từ Elegoo Centauri Carbon – Nâng cấp XY-Gantry (Khắc phục GT2 Belt Ripple) Tác giả FXObi_2555902

Tác giả JohnH_191216

Lượt coi
60

File 1 584,2 KB

  • CC-XY_Block_1773509350.stlSTL · 584,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#249872
Danh mục
Máy In 3D
Ngày đăng

Mô tả

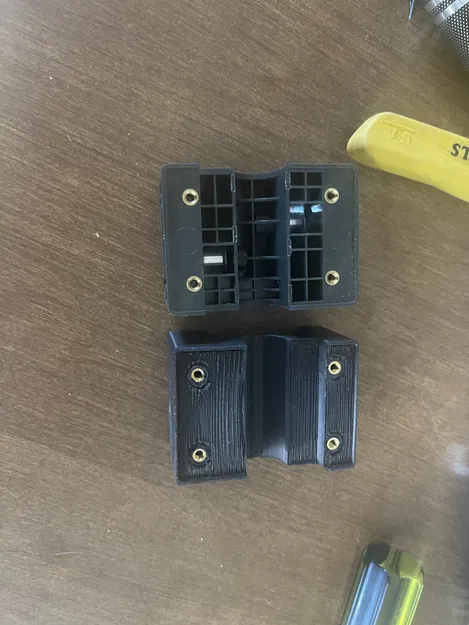

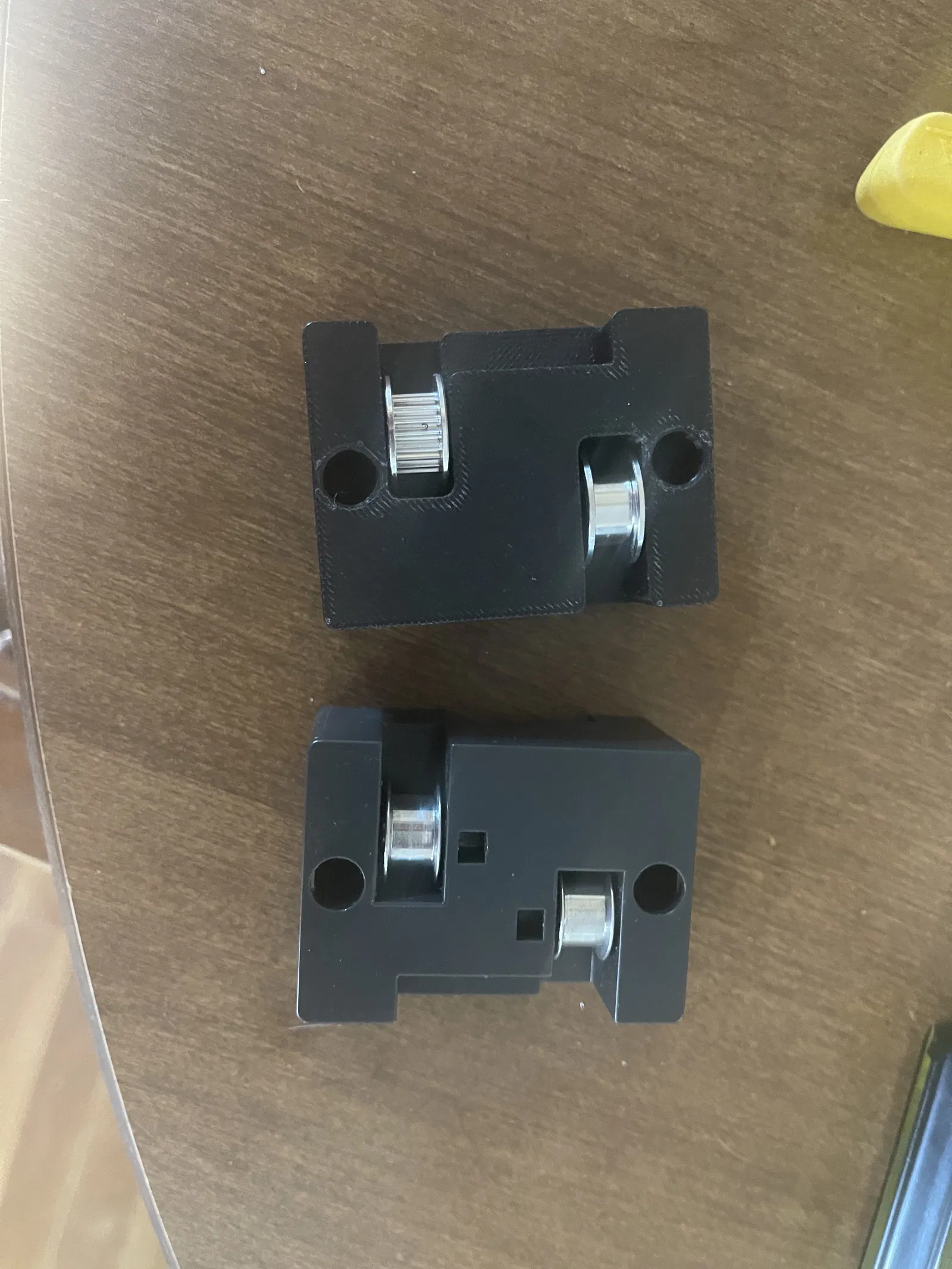

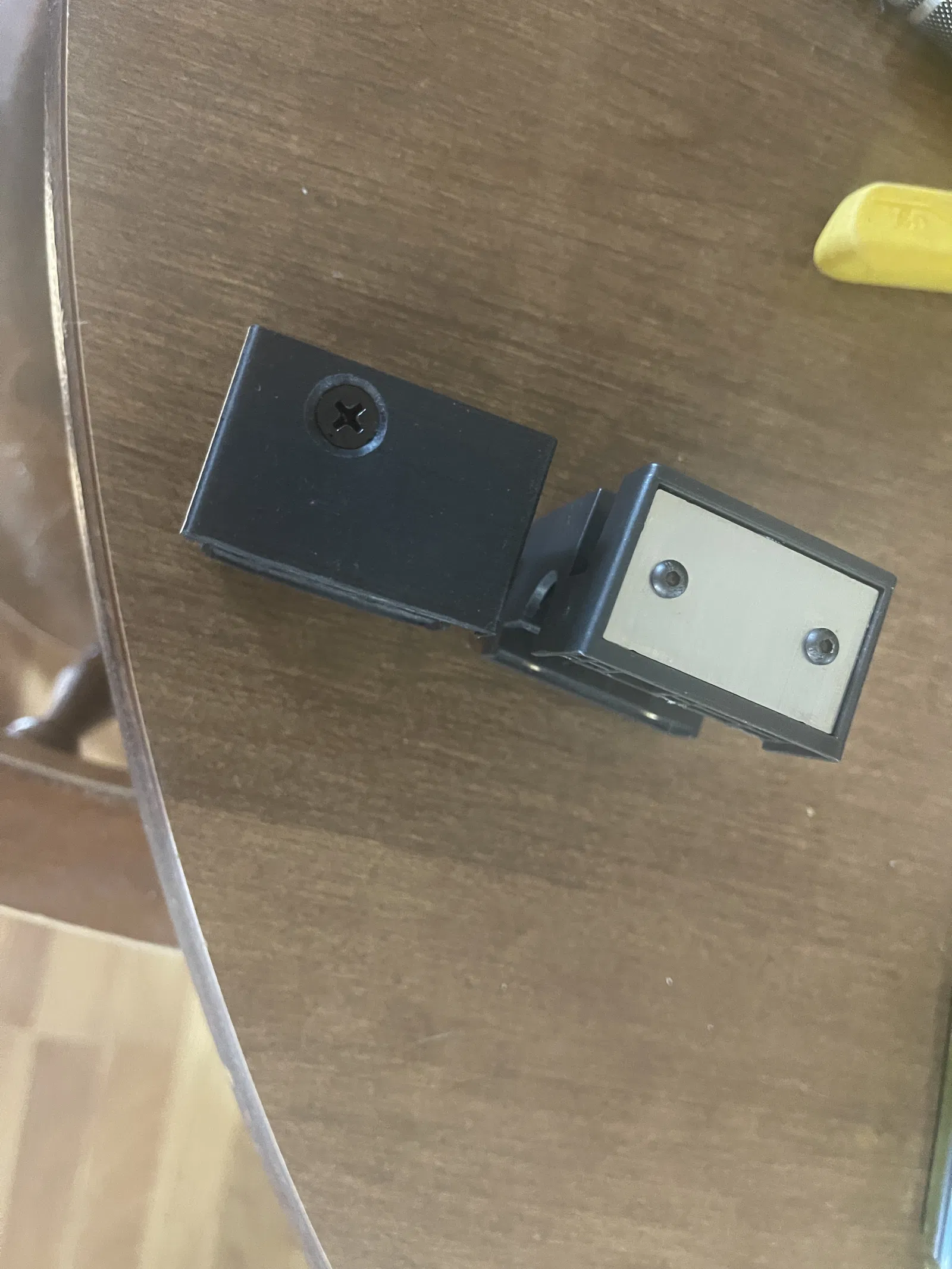

Mình đã cải tiến thêm một chút dựa trên bản remix này. Mình rất thích và giữ lại phần lõm cho tấm ốp lưng, thiết kế này quá hay. Về cơ bản mình vẫn giữ nguyên thiết kế tổng thể vì không có lý do gì để thay đổi cả. Vậy mình đã thay đổi những gì? Mình đã thêm các lỗ vát (countersink) vào bề mặt vì nhận thấy các ốc đầu trụ (socket head) không dùng được do cạ vào khung trên, và ốc đầu dù (button head) thì vẫn hơi cạ nhẹ. Nếu dùng ốc vít M5 (grub screws) thì ổn nhưng loại này hơi khó tìm. Một lựa chọn khác là dùng chốt zin, nhưng việc đó đòi hỏi phải tháo rời mà không phải ai cũng có sẵn dụng cụ. Vì vậy, mình làm lỗ vát và dùng ốc vít M5 đầu bằng. Mình cũng siết chặt lỗ bên trong để ren bám tốt hơn, tránh bị lỏng do rung lắc theo thời gian. Sau vài tuần thử nghiệm, mọi thứ vẫn rất chắc chắn. Anh em dùng thử xem sao nhé. Cứ in hai cái rồi lật ngược một cái là được, giống hệt như đồ zin. Nếu bạn in bằng nhựa ABS với độ đặc 60% infill kiểu cubic (mình dùng mức này, trong khi VORON khuyến nghị 40%), nó vẫn nhẹ chỉ bằng gần một nửa so với block XY zin, quá tuyệt đúng không? Bản in hiện tại trông đẹp hơn trên bề mặt X và Y, các gợn sóng do dây đai gây ra chắc chắn đã biến mất. Vì bộ phận này ảnh hưởng trực tiếp đến hệ thống chuyển động nên cần phải bền và nhẹ. Mình khuyên dùng ABS/ASA/PC/Nylon hoặc bất kỳ loại nhựa kỹ thuật chịu nhiệt cao nào. Không nên dùng PLA hoặc PETG. Độ đặc (infill) từ 40%-60%. Nên dùng support ở những phần overhang của đường chạy dây đai. Mình dùng kiểu snug infill tiêu chuẩn với khoảng cách 0.15 ở lớp trên và dưới để dễ gỡ hơn. Nó không mịn màng lắm nhưng không sao, vì phần này sẽ bị tấm ốp che khuất, hơn nữa phần vật liệu interface dư ra lại giúp tạo ma sát cho bạc đạn để chúng không bị tuột ra khi máy chạy. Ảnh đính kèm là block của mình đặt cạnh block Elegoo gốc để so sánh.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
584,2 KB
File lớn nhất
584,2 KB
