Qidi Q2 Box Riser/Shelf – Riser/Kệ đặt Qidi Box cho Q2

LƯU Ý. HIỆN TẠI BẠN SẼ CẦN MỘT ỐNG BOWDEN DÀI HƠN ĐỂ ĐỦ DÀI CHO BOX. MÌNH DỰ TÍNH SẼ THIẾT KẾ THÊM PHẦN ĐẦU VÀO ỐNG TRÊN RISER (CÁCH MÀ Qidi ĐI DÂY ỐNG VỚI RISER ĐI KÈM) KHI NÀO MÌNH CÓ THỜI GIAN.

MÌNH CHƯA NHẬN QIDI BOX NÊN CHƯA CHẮC NÓ HOẠT ĐỘNG TỐT TỚI MỨC NÀO. MÌNH ĐÃ CHỒNG CUỘN FILAMENT ĐỂ GIẢ LẬP TRỌNG LƯỢNG VÀ NÓ KHÔNG BỊ GÃY, NHƯNG TUỲ TRƯỜNG HỢP (YMMV)! NẾU CÓ VẤN ĐỀ GÌ BẠN CỨ BÁO, MÌNH SẼ CỐ GẮNG SỬA SỚM NHẤT!

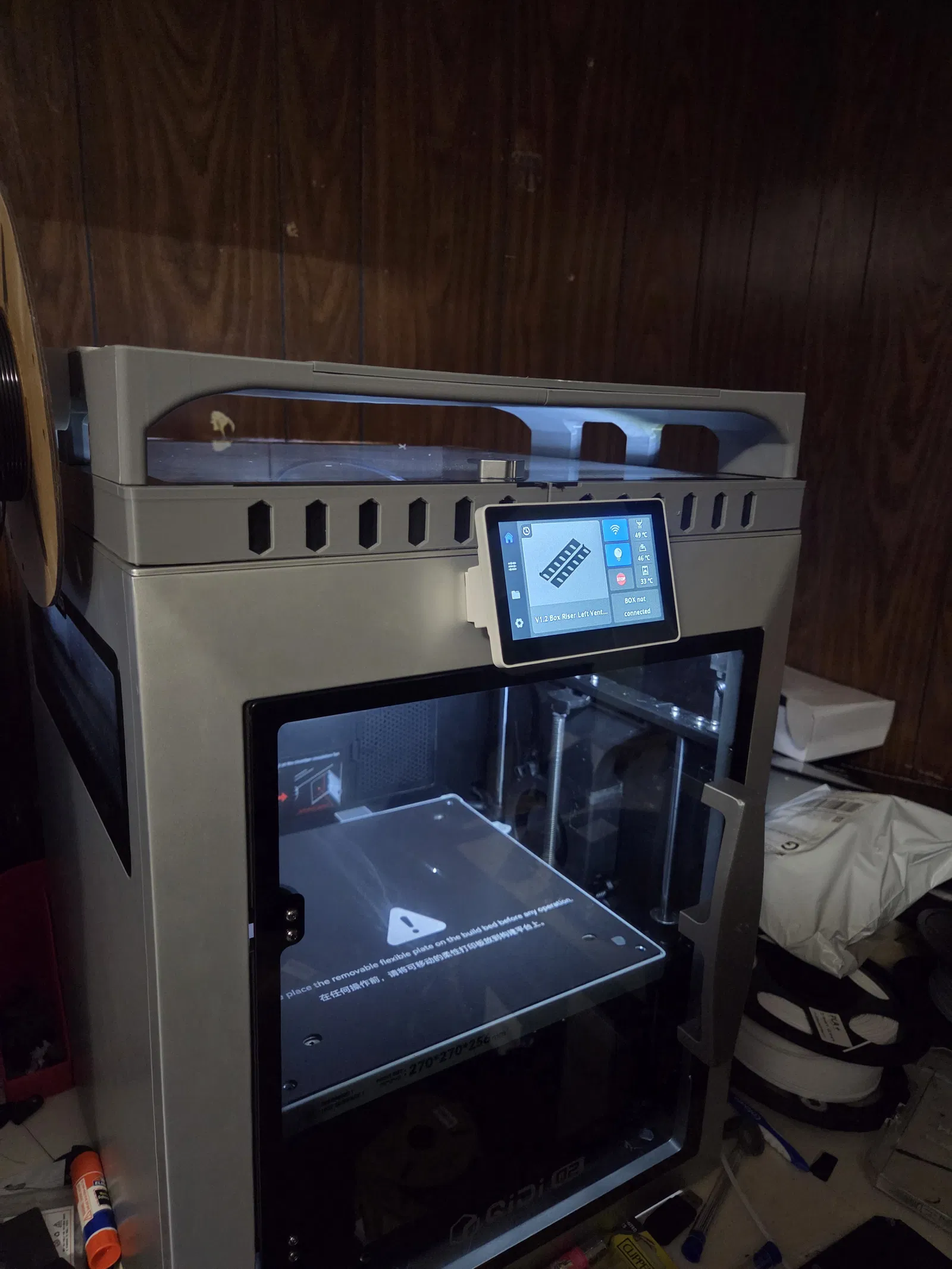

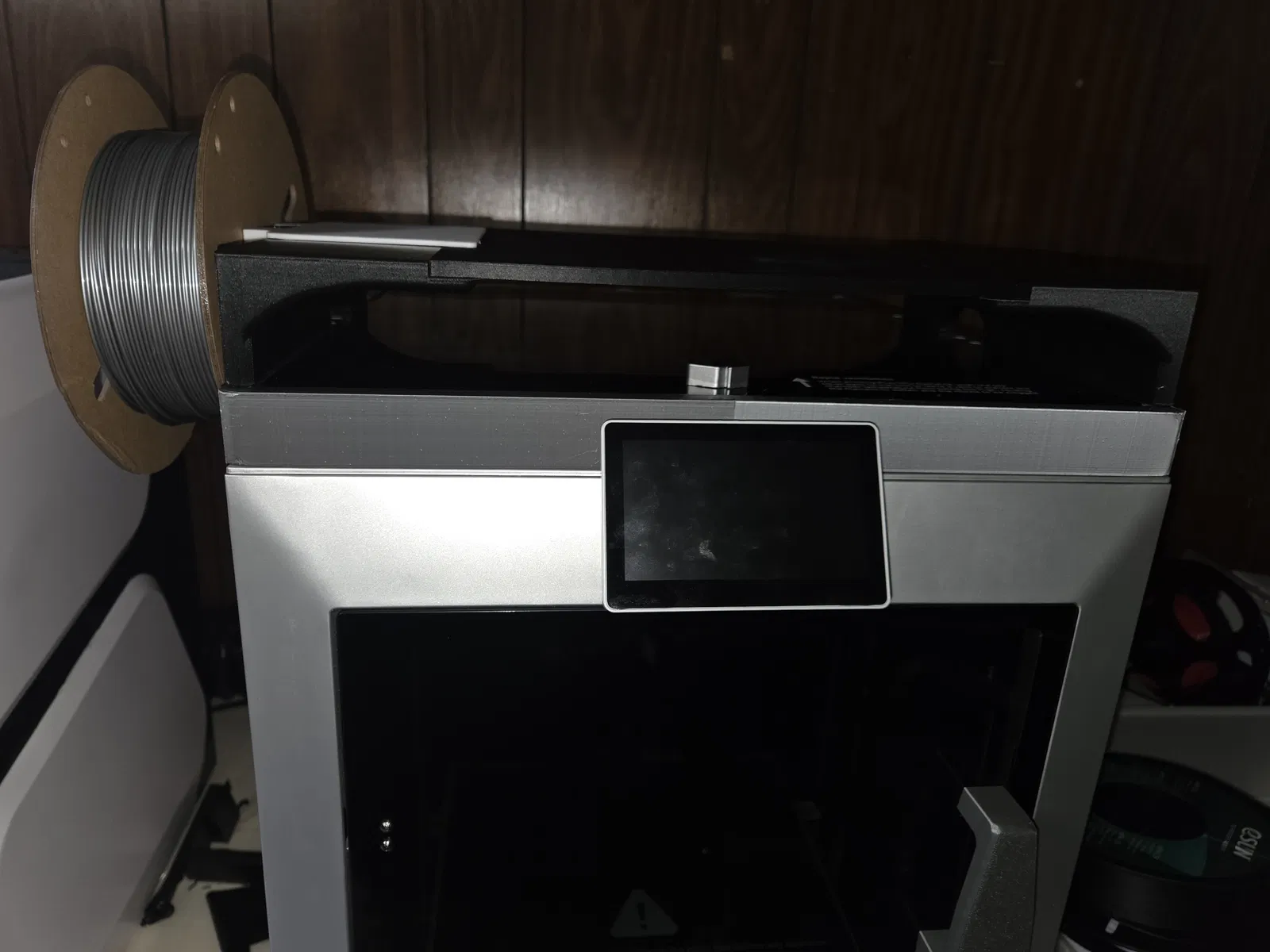

Riser trong hình là bản prototype nhưng về chức năng và ngoại hình là y hệt; mình gặp vấn đề ở phần kệ trái và phải làm cho lúc in trên máy khác bị in không hoàn tất, nhưng vẫn dùng được.

Một bộ riser/kệ đơn giản cho Qidi Box dành cho Q2. Làm ra vì mình dự kiến box sẽ về trong khoảng tháng tới và muốn chuẩn bị sẵn, trong khi mình chưa tìm được riser miễn phí nào khác có chỗ đặt box.

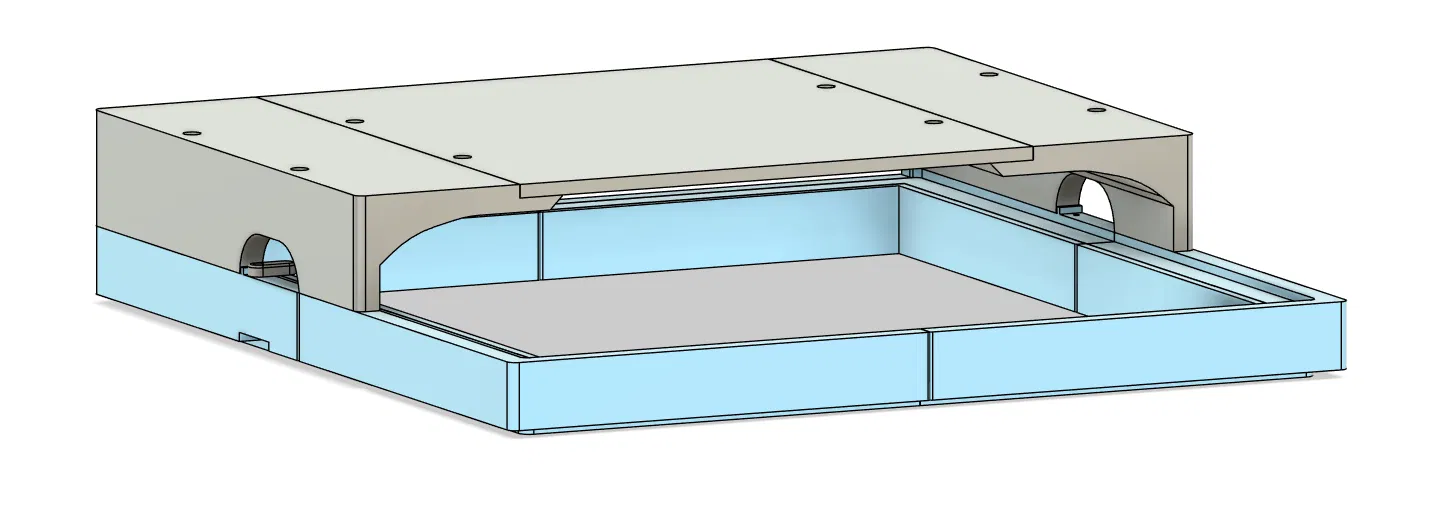

Mình chừa thêm các điểm liên kết trên mặt trên của kệ để sau này có thể gắn thêm phụ kiện, và mình sẽ đính kèm file STEP nếu bạn muốn tự làm thêm phụ kiện hoặc chỉnh sửa.

Hướng dẫn

Mình khuyên dùng một ít keo 502 (super glue) ở trục X (khớp nối phía trước và phía sau, chỗ ngay màn hình của Q2) của chính phần riser để tránh bị uốn/flex khi chịu tải.

Bạn sẽ cần supports cho tất cả các phần trừ phần platform; đặc biệt là khu vực quanh các chốt (pegs) của phần kệ.

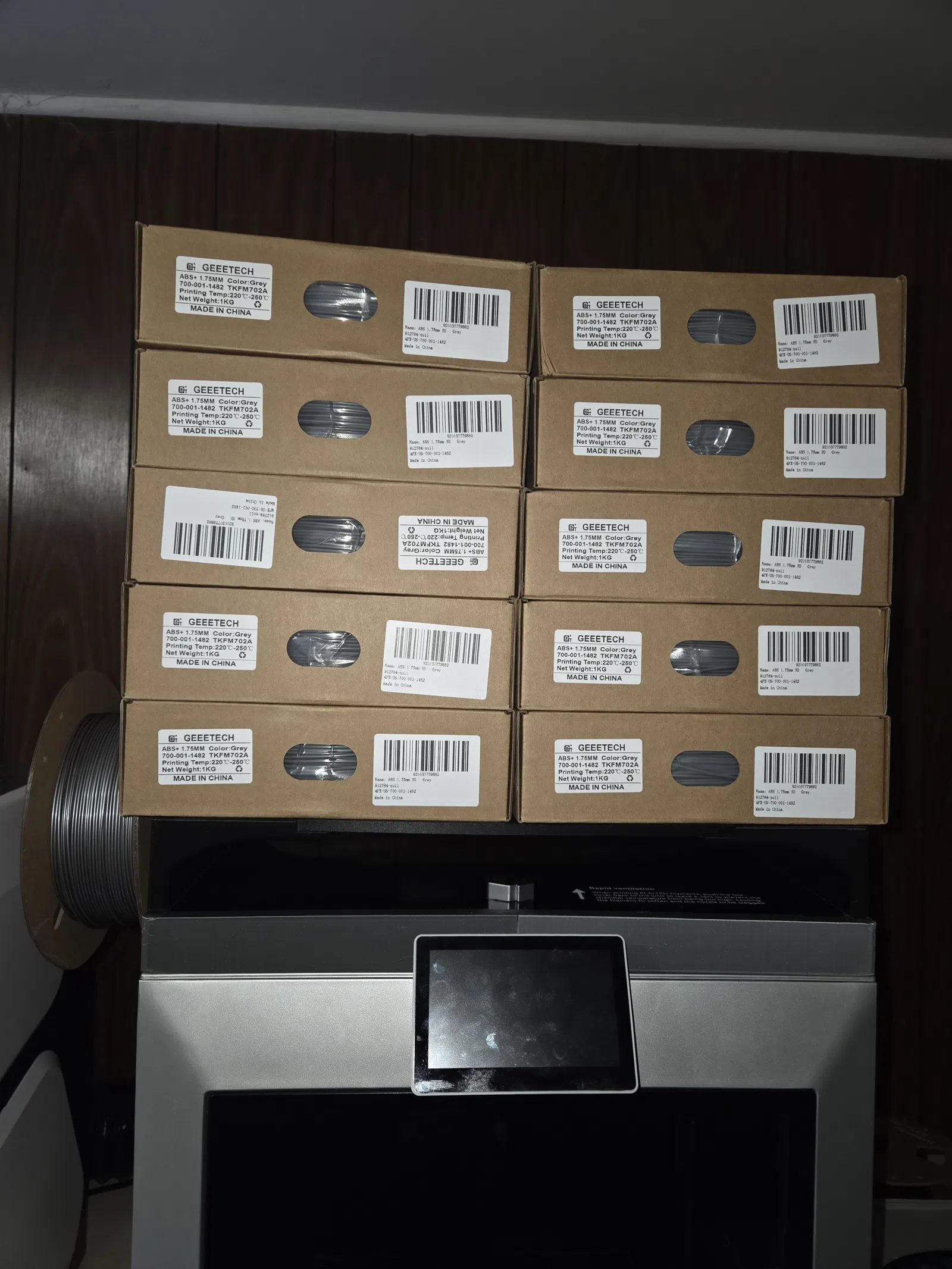

Mình khuyên in phần riser bằng PETG hoặc tốt hơn. Các phần kệ có thể in PLA hoặc vật liệu nào bạn đang có sẵn (mình khuyên loại cứng/cứng vững!). Riêng phần platform nên in chắc nhất có thể để tránh bị flex, nên dùng infill cao hơn mức tiêu chuẩn và nhiều walls hơn tiêu chuẩn (mình thì không làm vậy nên bạn thấy nó hơi bị võng khi đặt 10kg filament lên!)

Tuỳ chọn: Bạn có thể dùng keo ở các điểm liên kết để mối ghép chắc hơn, nhưng mình chưa làm. Nếu bạn không muốn dùng các kẹp giữ kính (glass retaining clips) thì thật ra cũng không cần vì platform sẽ ngăn tấm kính bị lật tuột ra; nhất là khi có đặt vật nặng lên. Nếu bạn muốn dùng ốc thì có thể dùng các loại và chiều dài ốc M3 khác nhau (8–28mm).

Cảm ơn @SunnyBarlow_1764604 đã upload phần base của dự án này! Giúp mình tiết kiệm rất nhiều thời gian và thể hiện tinh thần cộng đồng quá tốt!

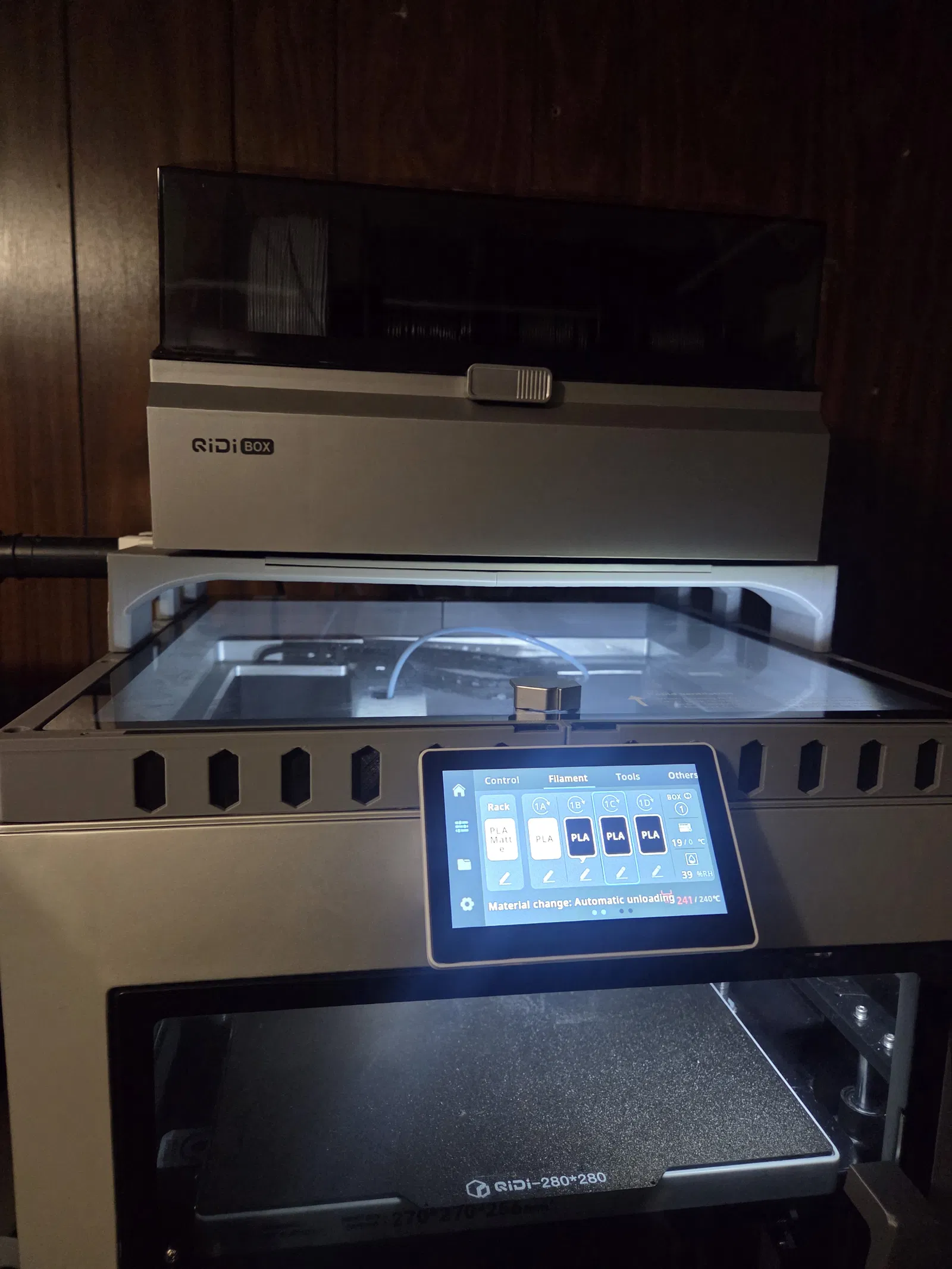

PS. Nếu bạn có box và đã in cái này rồi thì cho mình biết nhìn thực tế ra sao nha! Theo những gì mình tìm được online thì platform dài hơn box theo chiều dài, nên có thể bạn còn đặt được thêm một máy sấy filament 1 cuộn lên trên CÙNG VỚI box!

THAY ĐỔI

V1.3

• Kéo dài các mảnh platform trái và phải để đỡ phần giữa tốt hơn, nhằm thử khắc phục tình trạng platform bị flex khi chịu tải.

• Thay đổi hình học platform để vừa dùng ít vật liệu hơn vừa đẹp hơn.

• Thu nhỏ (scale down) các miếng chặn gió (vent blockers) để fit tốt hơn; trước đó hơi chặt.

• Bỏ 2 chốt trên spool holder và giảm footprint; mình lỡ tay làm gãy nhưng spool holder vẫn cứng tương đương.

V1.2-

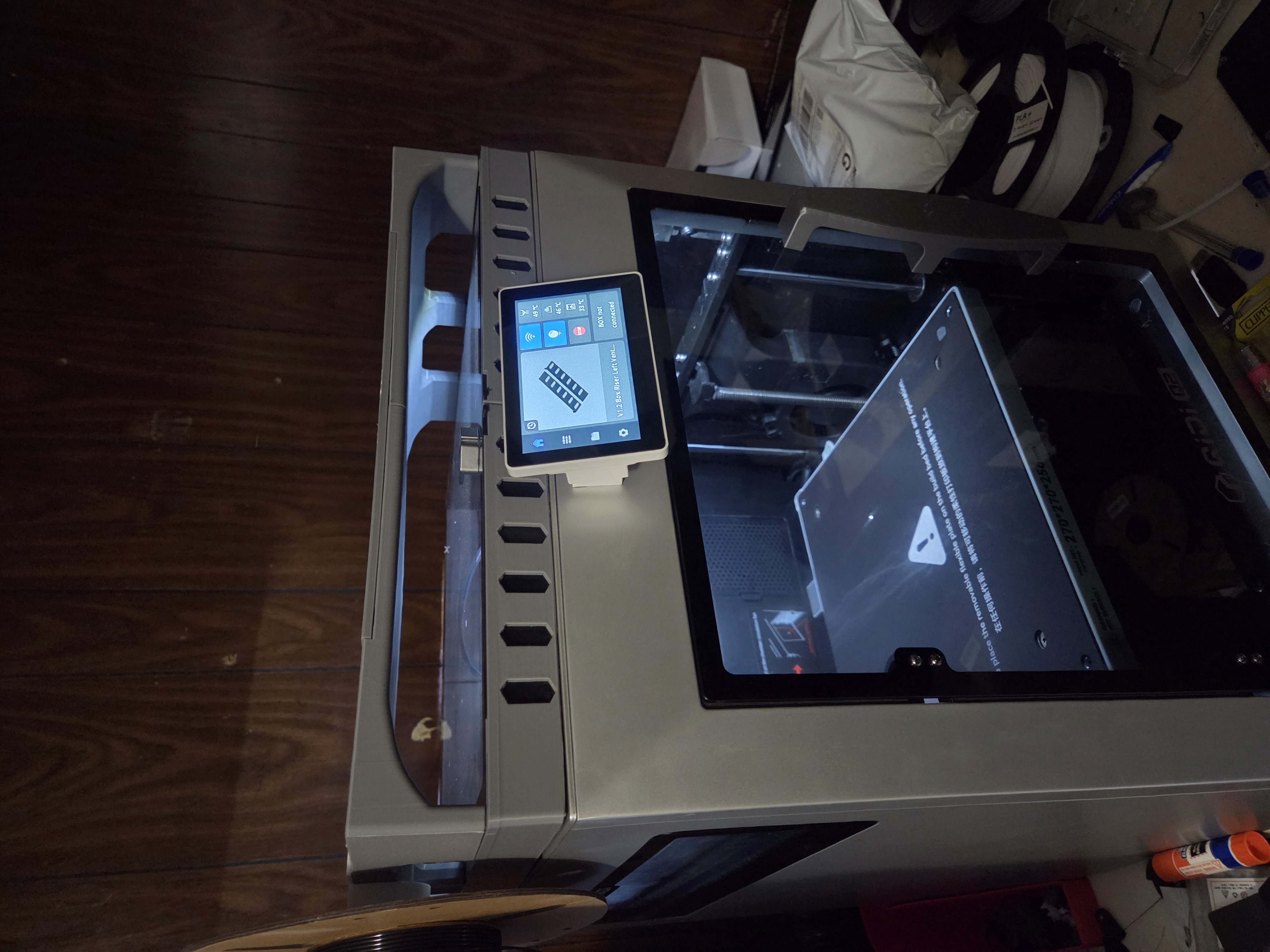

• Thêm các khe thoáng (vents) phía trước của riser giống các thiết kế khác. Tạm thời sẽ để dạng tuỳ chọn trong lúc mình tiếp tục test; nếu bạn không muốn dùng bản này thì cứ tải các phần riser trước-trái và trước-phải bản không có vents.

V1.1.2-

• Thêm chốt phụ trên trục X của riser để giảm flex khi chịu tải, đồng thời giúp lắp đúng dễ hơn, đỡ nhầm.

V1.1.1-

• Thêm chốt để nối các phần của riser nhằm giảm flex khi chịu tải; trước đó mình có dán một miếng băng keo điện từ riser cũ mà quên mất, nó giúp giảm vấn đề nhưng không thật sự chắc chắn hoặc có ghi chú rõ ràng.

V1.1-

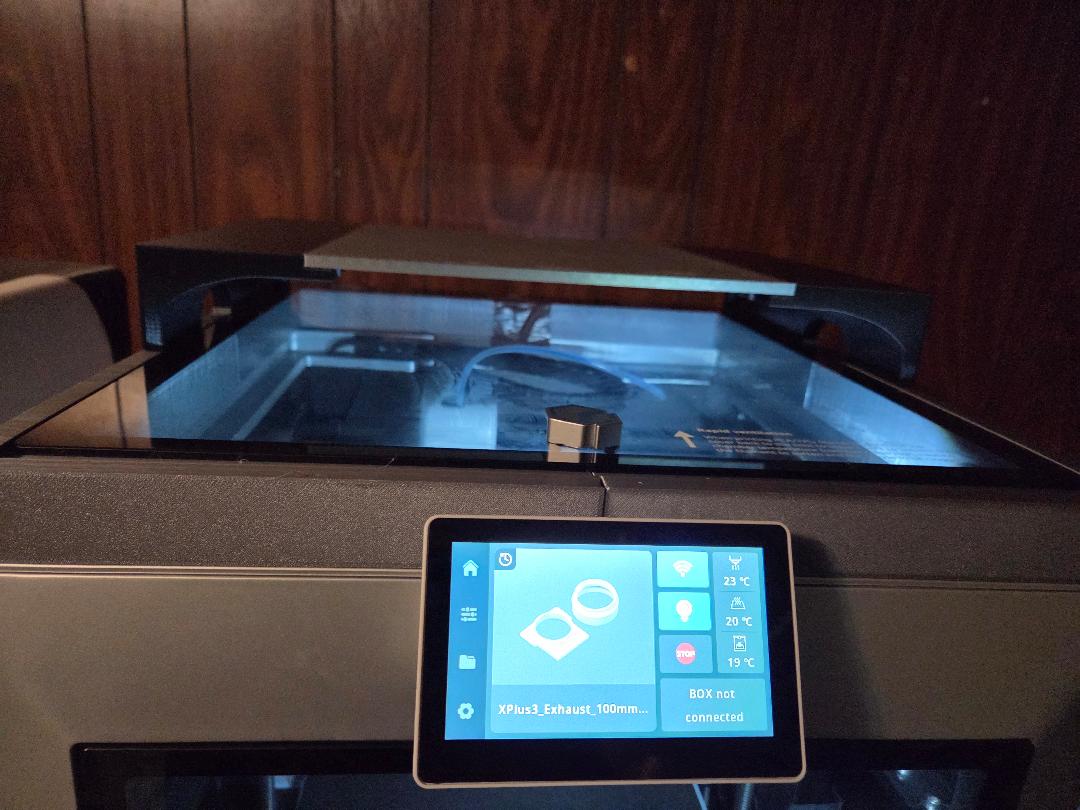

• Thêm các rãnh trên riser để platform có thể lật ngược và dời ra phía trước cho dễ thao tác.

• Chỉnh các phần platform trái và phải để phù hợp tính năng đảo chiều và làm chúng đồng đều hơn.

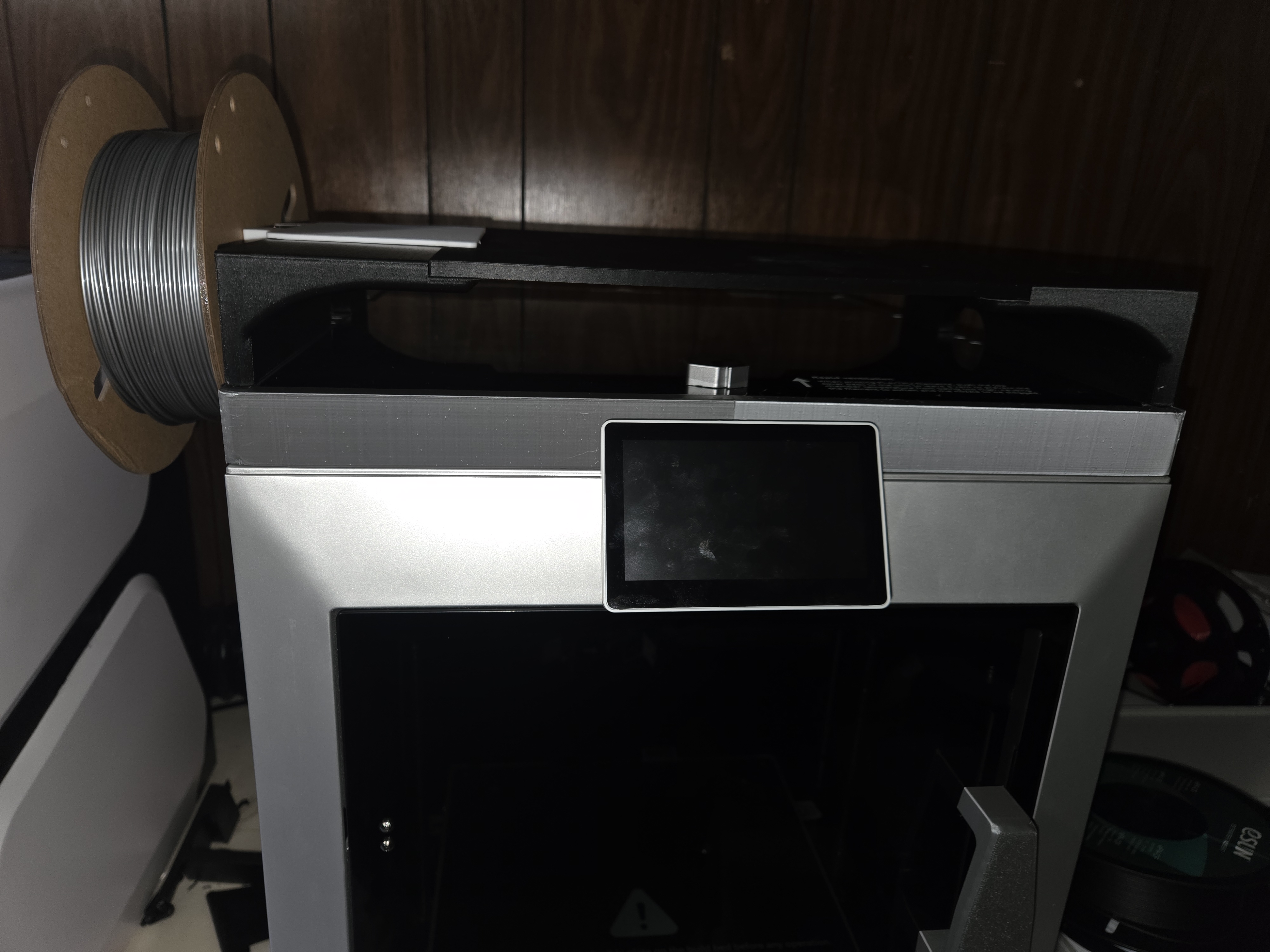

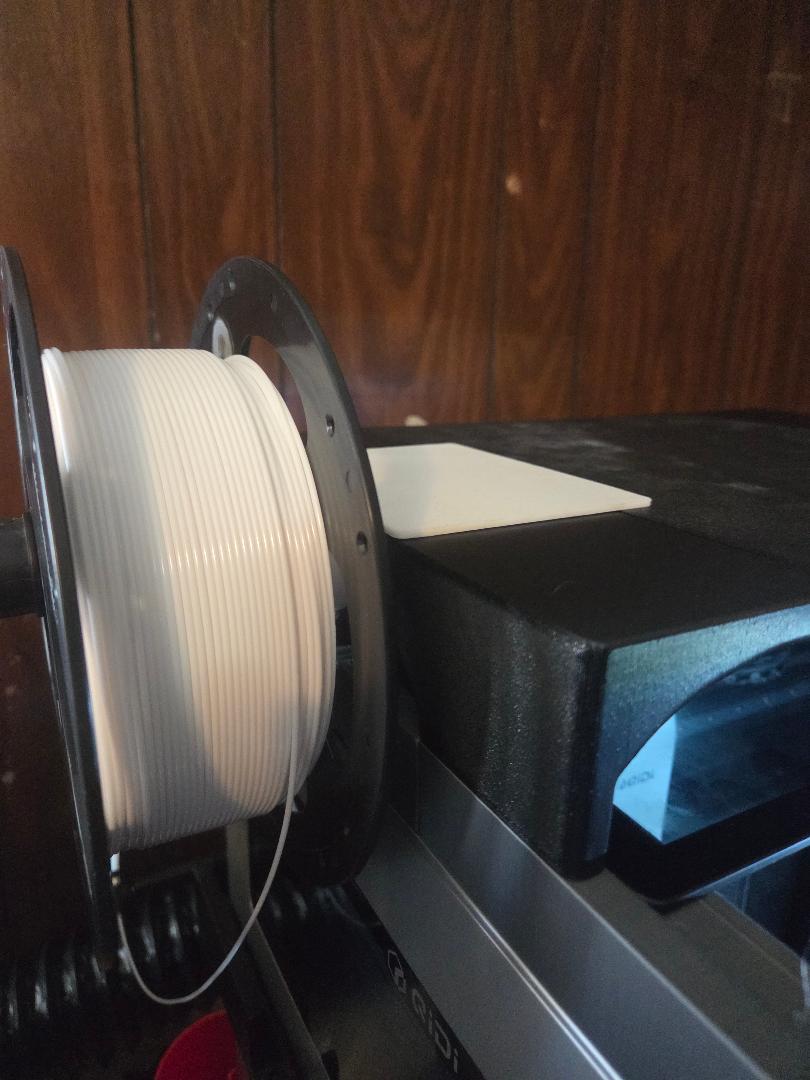

• Thêm tuỳ chọn phụ kiện spool holder gắn trên đỉnh, dùng insert spool holder zin của Q2. Hiện mình chưa có box để chắc chắn, nhưng mục tiêu là điểm gắn spool holder sẽ nằm ngay dưới box.

• Giảm độ dày của riser để tiết kiệm vật liệu.
