Core One Nozzle Wiper V2 kèm Thùng rác

Đây là phiên bản 2 của Cánh gạt vòi phun kèm Thùng rác cho Prusa Core One, sử dụng miếng gạt silicon vòi phun của Bambu Lab A1.

Đây là một phiên bản cải tiến của phiên bản 1 và dựa trên Core One Nozzle Wiper Remix V1.1 và Core One Purge Bin Remix của Ed, vốn dựa trên thiết kế của PCR và nicohirsch tương ứng.

Có gì mới trong V2?

Phiên bản mới này dựa trên dữ liệu quét laser 3D của Core One với các kích thước được làm lại để vừa vặn hoàn hảo. Nó có:

• Kích thước chính xác cho độ vừa vặn cải tiến cho cánh gạt vòi phun và thùng rác dựa trên quét 3D

• Tùy chọn lắp đặt bên trái và bên phải

• Vị trí miếng gạt silicon cải tiến cho phép gạt trên toàn bộ miếng gạt

• Phiên bản cấu hình mỏng cho tầm nhìn thanh trạng thái LED không bị cản trở

• Vẽ chuỗi thao tác gạt vòi phun của riêng bạn với trình tạo đường dẫn gạt vòi phun trực tuyến

Tất cả các cải tiến từ V1 vẫn còn đó:

• Có thể in mà không cần hỗ trợ

• Nhiều tùy chọn gắn kết: Chèn nhiệt (thông số kỹ thuật Voron hoặc RatRig), đai ốc lục giác, đai ốc vuông

• Nhiều tùy chọn nam châm cho thùng rác

Câu hỏi thường gặp

• Tôi có nên nâng cấp từ V1 không?
  Do vị trí miếng gạt silicon ở phiên bản 1, vòi phun chỉ có thể tiếp cận một phần miếng gạt để gạt. Trong V2, vòi phun có thể tiếp cận toàn bộ miếng gạt, cho phép bạn tự do và sáng tạo hơn để thử nghiệm các chuỗi thao tác gạt vòi phun. Ngoài ra, phiên bản mỏng của V2 cho phép bạn nhìn rõ thanh trạng thái LED. Nếu bạn cần gạt toàn bộ miếng gạt hoặc nhìn rõ thanh trạng thái hơn, nên nâng cấp lên V2.

• Tôi có thể sử dụng công cụ Trình tạo đường dẫn gạt vòi phun mới cho V1 hoặc các bản sửa đổi khác không?
  Có. Công cụ này nhận biết các giới hạn của máy in và chỉ cho phép bạn vẽ trong phần miếng gạt mà vòi phun có thể tiếp cận. Nó hoạt động với bất kỳ cánh gạt nào đặt miếng gạt ở mép trước của bàn in.

• Sản phẩm này có tương thích với tấm BIQU CryoGrip không?
  Không. Tab nâng của tấm CryoGrip chiếm cùng không gian mà cánh gạt cần để đặt miếng gạt silicon đủ gần với bàn in. Bạn có thể tìm thấy các bản sửa đổi V1 tương thích với CryoGrip tại đây, nhưng chúng có cùng những hạn chế như V1.

Cánh gạt vòi phun

Có nhiều biến thể của cánh gạt vòi phun. Tôi cố gắng liệt kê một số ưu và nhược điểm để giúp bạn quyết định.

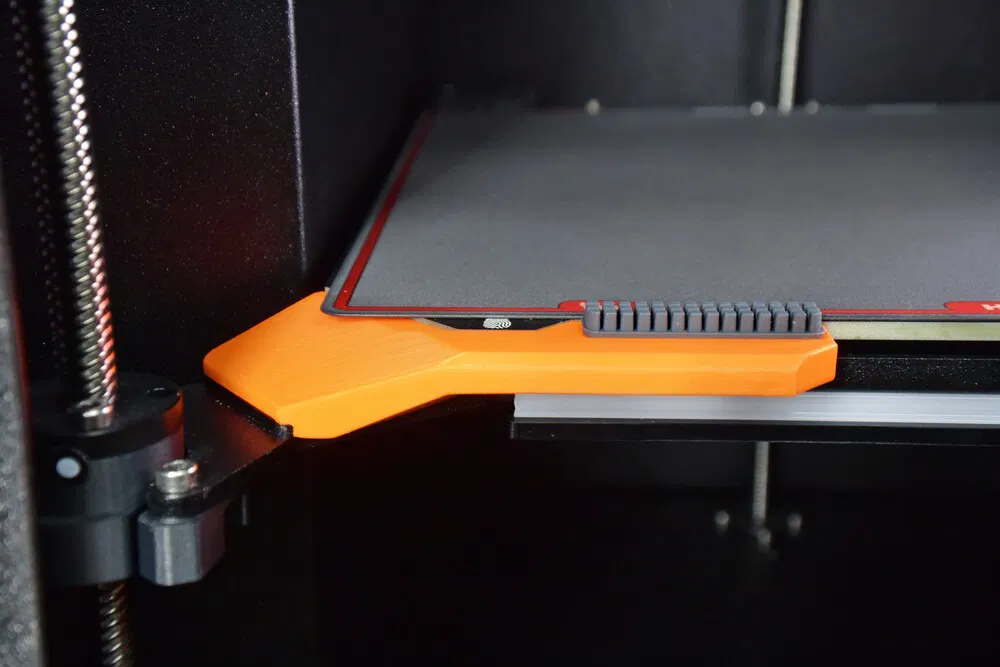

Phiên bản Trái và Phải

• Trái: Nếu bản lề cửa của bạn ở bên trái (mặc định), nó sẽ giữ cho góc trước bên phải của bàn in trống, giúp nhấc tấm in dễ dàng hơn.

• Phải: Khoảng cách di chuyển ngắn hơn từ vị trí đỗ đến miếng gạt silicon.

Cấu hình Mỏng và Dày

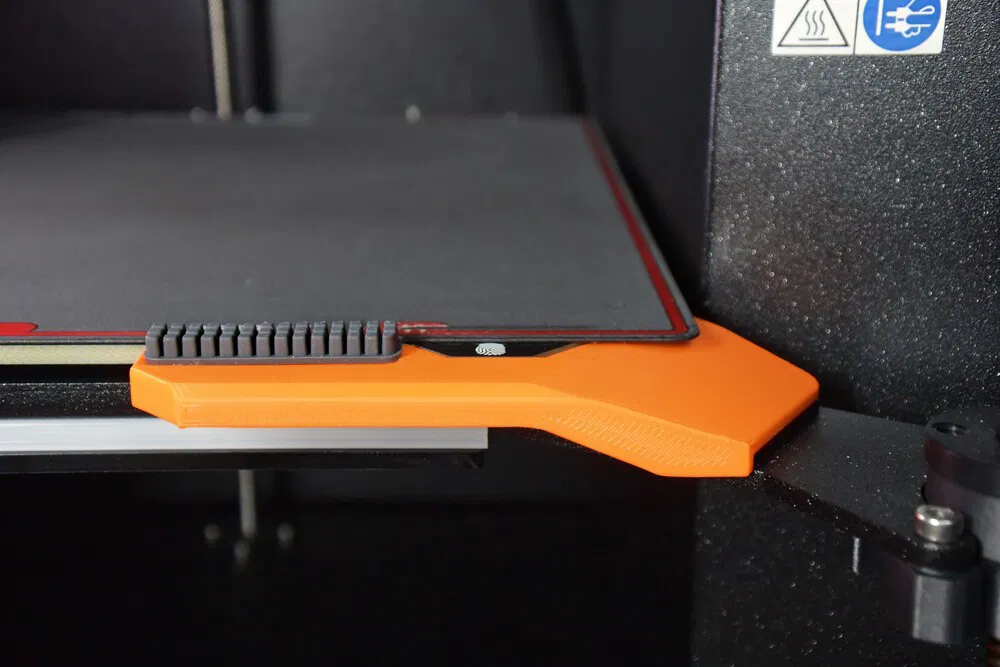

• Mỏng: Thanh trạng thái LED gần như không bị cản trở, khả năng bị cong vênh cao hơn trong quá trình in.

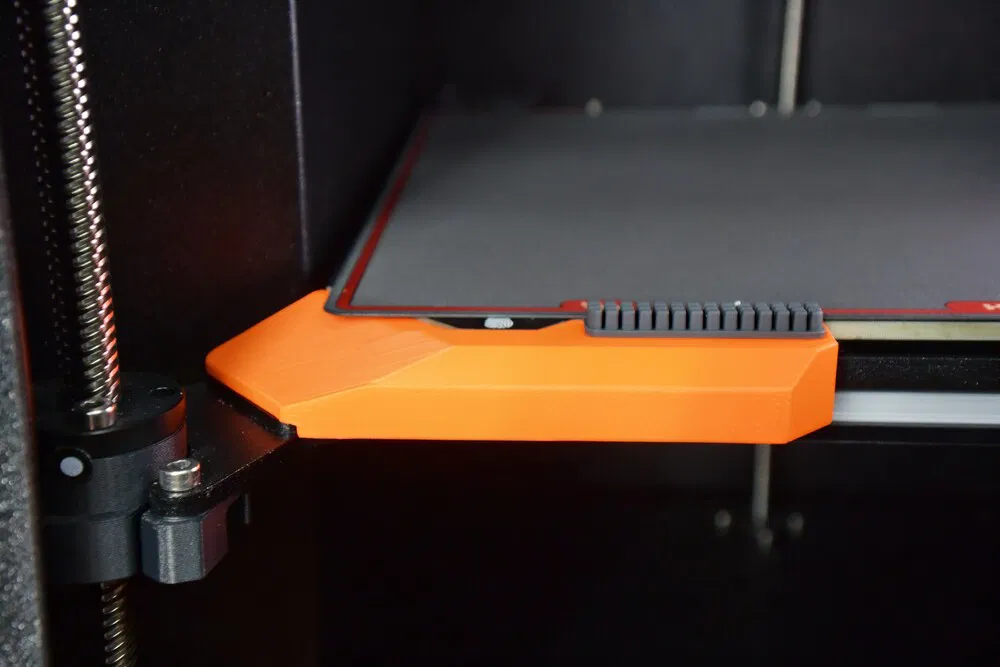

• Dày: Thẩm mỹ tương tự V1, cản trở thanh trạng thái LED nhiều hơn, chắc chắn hơn.

Tôi sẽ chọn phiên bản mỏng trừ khi bạn gặp sự cố khi in hoặc thích thẩm mỹ dày hơn.

Tùy chọn gắn kết Chèn nhiệt

Makesure bạn tải xuống đúng tệp cho loại chèn nhiệt bạn có. Các chèn nhiệt theo tiêu chuẩn Voron và RatRig đều được hỗ trợ, hai định dạng chèn rất phổ biến.

Phần cứng yêu cầu

Số lượng

Mô tả

Nguồn cung cấp

1

Miếng gạt silicon vòi phun Bambu Lab cho máy in A1

Cửa hàng Bambu Lab, Aliexpress

1

Chèn nhiệt đồng M3 D5.0 L4.0 (tiêu chuẩn Voron) hoặc M3 D4.6 L4.0 (tiêu chuẩn RatRig)

Aliexpress, CNC Kitchen

1

Ốc lục giác hoặc ốc đầu tròn M3 x 8mm

Phụ tùng Core One, Aliexpress

Tùy chọn gắn kết Đai ốc vuông

Bạn nên có một đai ốc vuông M3nS trong túi phụ tùng hoặc còn lại từ quá trình lắp ráp của bạn.

Phần cứng yêu cầu

Số lượng

Mô tả

Nguồn cung cấp

1

Đai ốc vuông mỏng M3 (DIN 562 / Prusa M3nS)

Phụ tùng Core One, Prusa, Aliexpress

1

Ốc lục giác hoặc ốc đầu tròn M3 x 10mm

Phụ tùng Core One, Aliexpress

Tùy chọn gắn kết Đai ốc lục giác

Phần cứng yêu cầu

Số lượng

Mô tả

Nguồn cung cấp

1

Miếng gạt silicon vòi phun Bambu Lab cho máy in A1

Cửa hàng Bambu Lab, Aliexpress

1

Đai ốc lục giác M3 (DIN 934 / Prusa M3n)

Phụ tùng Core One, Aliexpress

1

Ốc lục giác M3 x 12mm

Phụ tùng Core One, Aliexpress

In ấn

In bộ phận với mặt trước úp xuống. Các tệp STL đã được xoay sẵn theo đúng hướng để in.

Cài đặt được đề xuất

Bộ phận này dài và mảnh, khiến nó rất dễ bị cong vênh ở mặt hẹp hơn. Rất nên sử dụng vạt (brim) và có thể dùng các chất kết dính như Magigoo hoặc tương tự nếu bạn chọn sử dụng vật liệu dễ bị cong vênh.

Bạn có thể sử dụng cấu hình "0.2mm Structural" nhưng cá nhân tôi thích làm cho nó chắc chắn hơn một chút và thêm một vài lớp viền.

Vật liệu

Sử dụng vật liệu phù hợp với nhiệt độ bên trong vỏ máy. Tôi đã sử dụng Prusament PC Blend và cũng đã thử nghiệm ASA. Các vật liệu phù hợp khác: PC Blend CF, các loại PC khác, ASA, ABS, v.v. Các vật liệu CF và GF có thể giúp giảm cong vênh.

Các cài đặt khác:

• Chiều cao lớp: 0.2mm

• Chiều rộng đùn: 0.45mm

• Viền: 4

• Lưới: 15% Gyroid

• Hỗ trợ: Không

• Vạt (Brim): Khuyến nghị

Lắp đặt

Bước 1 - Lắp đai ốc

Lắp chèn nhiệt, đai ốc vuông hoặc đai ốc lục giác vào bộ phận đã in, tùy thuộc vào tùy chọn gắn kết bạn đã chọn.

Bước 2 - Lắp miếng gạt silicon

Dán miếng gạt silicon A1 vào khu vực được chỉ định trên bộ phận đã in (xem phần Chất kết dính bên dưới). Chà nhám khu vực có thể giúp chất kết dính bám chắc hơn và cải thiện độ bám dính. Chú ý đến các góc tròn và góc nhọn của miếng gạt. Định hướng miếng gạt sao cho các góc tròn hướng về phía trước.

Bước 3 - Gắn cánh gạt vòi phun

Di chuyển bàn in lên độ cao Z khoảng 50mm thông qua Control → Move Axis → Move Z trên LCD để có đủ không gian bên dưới bàn in để sử dụng tuốc nơ vít.

Đặt Cánh gạt vòi phun đã in lên cánh trái hoặc phải của khung bàn in và căn chỉnh nó với gờ của bàn in (gờ có dấu vân tay). Sau đó, cố định cánh gạt bằng ốc M3 từ phía dưới. Độ dài ốc phù hợp được quy định trong phần "Tùy chọn gắn kết" ở trên.

Chất kết dính cho miếng gạt silicon

Hiện tại chưa có câu trả lời dứt khoát về chất kết dính tối ưu cho miếng gạt silicon. Vui lòng thử nghiệm và chia sẻ kết quả của bạn trong phần bình luận.

Dưới đây là những phát hiện cá nhân của tôi cho đến nay:

• Chất kết dính gốc: Tôi đã thử nghiệm chất kết dính được dán sẵn trên miếng gạt từ Aliexpress. Keo bị hỏng và miếng gạt bị bong ra khỏi cánh gạt PC Blend sau vài lần in.

• Chất kết dính silicon: Video này gợi ý sử dụng chất kết dính silicon để dán miếng gạt. Tôi nghi ngờ điều này chỉ có tác dụng nếu bạn loại bỏ chất kết dính gốc khỏi miếng gạt trước, nhưng tôi chưa thử nghiệm điều này.

• Băng keo 3M 300LSE: Hiện tại tôi đang sử dụng băng keo chuyển 3M 300LSE dán lên trên chất kết dính gốc của miếng gạt silicon và nó đã giữ chắc chắn trong nhiều tháng. Đây là chất kết dính mỏng cường độ cao cho các vật liệu có năng lượng bề mặt thấp (như nhiều loại nhựa nhiệt dẻo) và chịu nhiệt lên tới 148°C. Lưu ý rằng băng keo này có thể sẽ không dính trực tiếp vào silicon, tức là không có chất kết dính gốc của miếng gạt còn nguyên vẹn. Loại băng keo này cũng khó tìm.

• Băng keo vi sai: Trong quá trình nghiên cứu, tôi thấy rằng băng keo vi sai với một mặt là chất kết dính silicon và mặt kia là chất kết dính acrylic sẽ là lý tưởng. Thật không may, tôi chưa tìm được nguồn cung cấp.

Bạn cũng có thể thử keo siêu dính hoặc epoxy hai thành phần. Vì silicon nổi tiếng là khó dán, tôi khuyên bạn nên dán chất kết dính lên trên lớp chất kết dính gốc đã được dán sẵn của miếng gạt.

Vui lòng giúp đỡ những người khác và chia sẻ những phát hiện của bạn. Tôi sẽ liên kết các bình luận hữu ích ở đây.

G-code gạt vòi phun

Vẽ chuỗi thao tác gạt vòi phun tùy chỉnh của riêng bạn trực tuyến với công cụ Core One Nozzle Wiper Path Generator mới.

Thay thế G-code làm sạch vòi phun mặc định (G29 P9 X208 Y-2.5 W32 H4) trong "Start G-code" trong cài đặt máy in bằng G-code đã tạo.

Luôn kiểm tra chuỗi thao tác gạt trước khi đưa vào cấu hình máy in của bạn. Công cụ cung cấp các tệp kiểm tra chậm lại riêng biệt để chạy thử chuỗi thao tác.

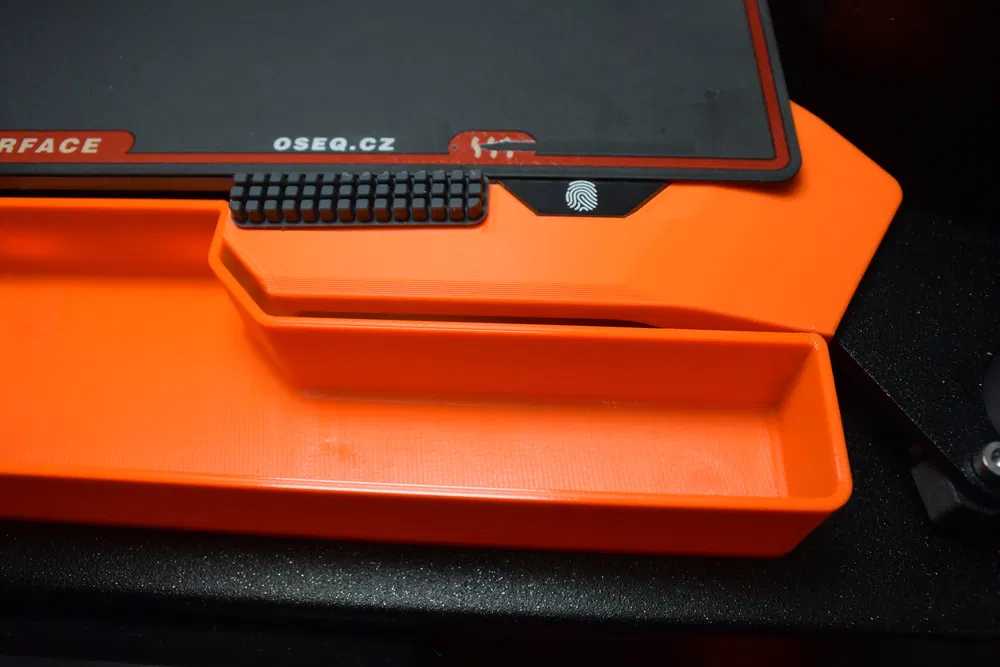

Thùng rác

Phần cứng yêu cầu

Số lượng

Mô tả

Nguồn cung cấp

2

Ốc lục giác đầu chìm M3 ngắn (độ dài chính xác không quan trọng / khoảng 6-12mm)

Phụ tùng, Aliexpress

Một ít

Nam châm khối hoặc đĩa Neodymium, độ mạnh không quan trọng (xem Tùy chọn nam châm bên dưới)

Tùy chọn nam châm

Bạn không cần sử dụng tất cả các túi nam châm trong bộ phận đã in. Sử dụng bao nhiêu tùy thích. Việc căn chỉnh thùng rác được thực hiện bằng hai ốc SHCS, các nam châm chỉ ngăn nó trượt hoặc rung lắc, và tạo cảm giác khớp chắc chắn.

Có một số tùy chọn nam châm làm sẵn có sẵn:

• lên đến 5 nam châm khối 20x5x2mm

• lên đến 5 nam châm khối 20x6x2mm (tiêu chuẩn Prusa)

• lên đến 5 nam châm khối 20x10x2mm

• lên đến 10 nam châm đĩa 6x2mm

• lên đến 8 nam châm đĩa 8x2mm

• lên đến 5 nam châm đĩa 10x2mm

Tùy chỉnh trong Onshape

Nếu loại nam châm của bạn không có sẵn, bạn có thể tùy chỉnh nam châm Thùng rác trong Onshape và thay đổi loại, kích thước, hàng, cột và khoảng hở trong bảng Cấu hình ở góc trên bên trái của thanh bên. Để xuất, nhấp chuột phải vào bộ phận và chọn "Export". Trong hộp thoại Export, chọn STL làm định dạng đầu ra và đặt đơn vị là milimét.

In ấn

In Thùng rác bằng cấu hình "0.2mm Structural" tích hợp sẵn bằng vật liệu có thể chịu được nhiệt độ. Do thùng rác không chịu tải và không ở gần nguồn nhiệt, PETG sẽ đủ.

Để thùng rác vừa với bàn Core One, hãy xoay bộ phận 35 độ ngược chiều kim đồng hồ.

Lắp đặt

Bước 1 - Lắp nam châm

Các túi nam châm có khoảng hở đường kính 0.2mm, ví dụ: túi cho nam châm 6mm có đường kính 6.2mm. Điều này sẽ tạo ra độ vừa khít nhưng không phải là lắp ép. Để ngăn nam châm rơi ra, hãy cho một giọt keo siêu dính hoặc epoxy vào túi trước khi lắp nam châm.

Nếu bạn không có nam châm, cũng không sao, miễn là bạn lắp các ốc định vị (xem bước tiếp theo).

Bước 2 - Lắp ốc định vị

Lắp hai ốc lục giác đầu chìm M3 (SHCS) vào tấm kim loại ở đáy máy in, như hình bên dưới. Chúng đóng vai trò là chốt định vị cho Thùng rác.

Bước 3 - Lắp Thùng rác

Lắp Thùng rác ở phía trước dưới đáy máy in. Căn chỉnh thùng rác ở cả hai bên với các ốc định vị mà bạn đã lắp ở bước trước.

Kiểm tra

Trước khi tiếp tục in, hãy kiểm tra độ căn chỉnh của Thùng rác và Cánh gạt vòi phun để tránh va chạm do lệch.

Với Cánh gạt vòi phun và Thùng rác đã được lắp đặt, hãy từ từ hạ bàn in xuống hết cỡ thông qua Control → Move Axis → Move Z trên LCD và đảm bảo Cánh gạt vòi phun không va chạm với Thùng rác. Nên có khoảng 2mm khoảng hở giữa cánh gạt và thùng rác.

Sửa đổi

Tất cả các bộ phận đều có sẵn ở định dạng STEP. Trong thư mục Tài nguyên thiết kế, bạn có thể tìm thấy một cụm lắp ráp hoàn chỉnh của Cánh gạt vòi phun và Thùng rác với miếng gạt silicon giả ở định dạng STEP, cũng như tất cả các bản quét 3D được sử dụng cho dự án này ở định dạng STL.

Bạn cũng có thể tạo một bản sao của CAD để sửa đổi trong Onshape: https://cad.onshape.com/documents/5b3897977821cb84aa960c8c/v/c6c39514038bf5a222950ac4/e/6e4dc12b048003864f109dd6
