Cánh tay gạt nozzle CORE One

Mô hình này lấy cảm hứng từ thiết kế tuyệt vời của 6d6178.

Trong phiên bản của mình, cánh tay gạt được gắn vào phần đỡ bàn nhiệt từ phía dưới. Việc này giúp bạn có thể lắp ở bên phải bàn in (rút ngắn quãng đường đầu in phải di chuyển từ vị trí nghỉ đến chỗ gạt), đồng thời vẫn chừa đủ không gian để ngón tay bạn lấy tấm bàn in ra từ cùng bên đó.

Chi tiết in ấn:

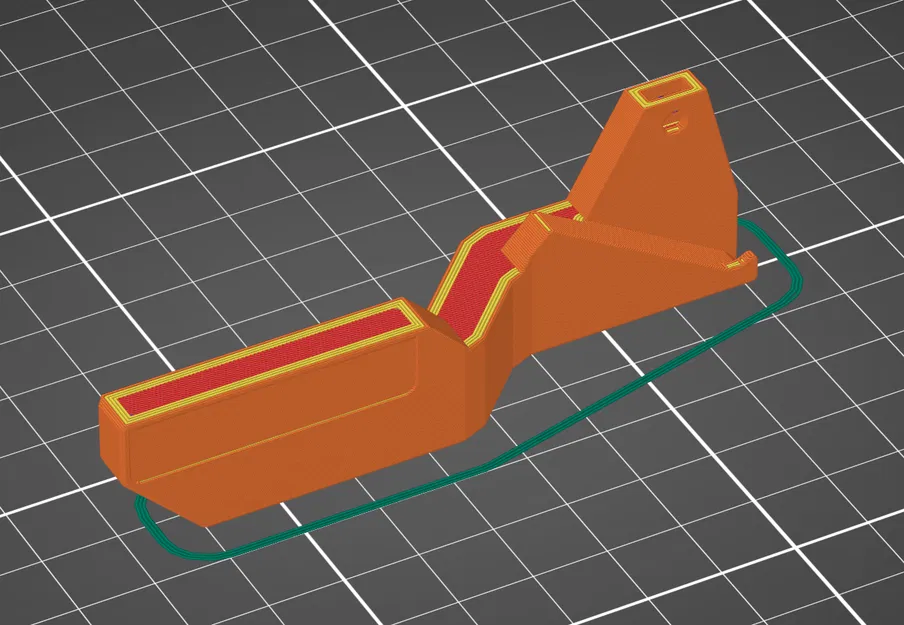

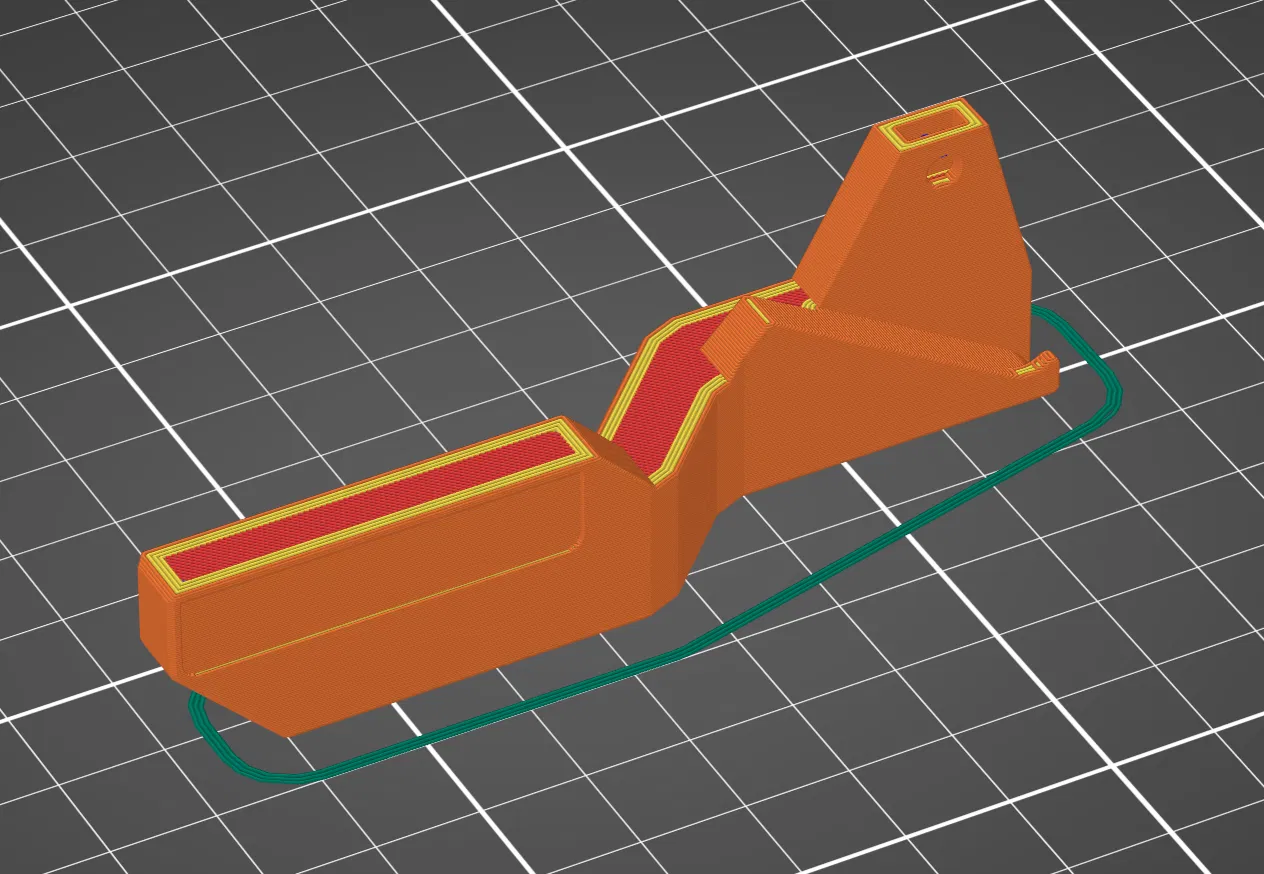

Bạn hãy in bằng các loại vật liệu chịu nhiệt như ASA, PC (hoặc vật liệu composite), ABS, PETG, v.v.! Mình khuyên nên in ở tư thế nằm nghiêng như ảnh chụp màn hình trong Slicer. Mình đã in mẫu bằng Polymaker ASA với độ cao lớp 0.2 mm, 4 lớp tường/trên/dưới và 15% infill kiểu gyroid. Chỉ mất khoảng 9g nhựa và 35 phút để in xong.

Phần cứng cần thiết và hướng dẫn lắp đặt:

1× Ốc M3×10 - Mình dùng một con ốc lục giác dư từ bộ linh kiện Prusa, nhưng nếu dùng ốc đầu tròn thì nó sẽ hơi thấp hơn một chút, giúp bạn có nhiều chỗ hơn cho ngón tay khi lấy tấm in ra. (Khoảng cách từ mặt trên của cánh tay đỡ đến mặt dưới của đai ốc M3nS là 8.7 mm, nên dùng ốc M3×8 cũng được nếu cần. Bạn cũng có thể dùng ốc dài hơn M3×10, nhưng nó sẽ nhô ra phía dưới nhiều hơn và có thể chạm vào đáy máy in khi bàn in ở vị trí thấp nhất.)

1× Đai ốc vuông M3nS và (tùy chọn) 1× Vòng đệm phẳng M3

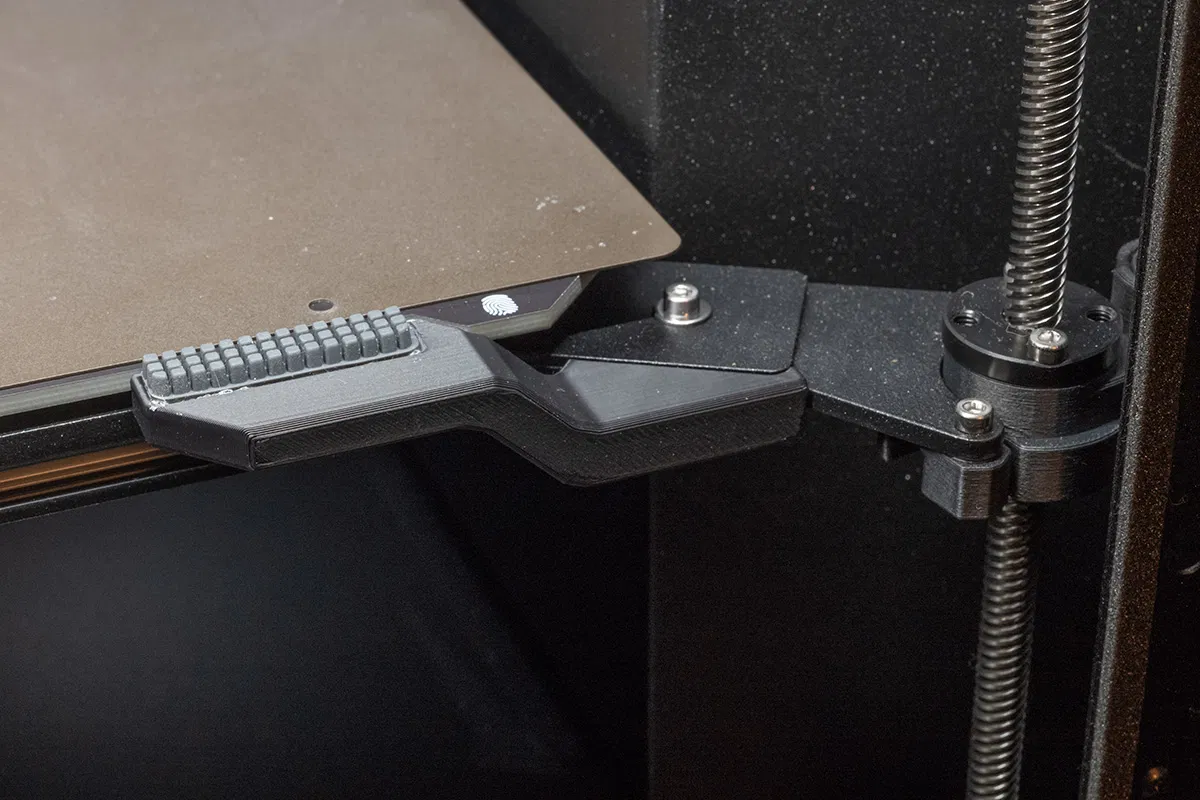

Đẩy đai ốc M3nS vào sâu trong khe, lỗ ốc sẽ thẳng hàng với lỗ trên cánh tay gạt. Luồn ốc M3×10 qua lỗ không ren trên cánh tay đỡ chéo của bàn nhiệt, đồng thời trượt cánh tay gạt đã in vào khung đỡ kim loại cho đến khi mọi thứ khớp lại. Khi lắp đúng, cánh tay gạt phải sát vào bàn nhiệt, móc nhỏ ở đầu cánh tay gạt cũng phải vừa khít với đường viền của bộ phận kim loại. Siết chặt ốc để cố định mọi thứ.

Miếng gạt silicon và G-code tùy chỉnh:

Mặc dù thiết kế của mình có hình dáng khác với bản gốc của 6d6178, nhưng vị trí miếng gạt silicon lại nằm ở đúng chỗ đó, nên bạn có thể dùng chung G-code tùy chỉnh của bản gốc. Vui lòng tham khảo mô tả chi tiết tại thiết kế của 6d6178 để biết cách tìm mua miếng gạt và thiết lập G-code.

Mình đã mua miếng gạt silicon trên Amazon (link, $6.2/3 cái). Có một phiên bản rẻ hơn (link, $5/8 cái) nhưng hình dáng hơi khác và chất lượng có vẻ kém hơn theo đánh giá trên Amazon. Mình đã gỡ lớp băng dính hai mặt trên miếng gạt và dùng keo dán silicon (link, $5.4) để gắn nó vào cánh tay gạt cho chắc chắn.
