Creality Dry Box 2.0 Bowden Tube Strain Relief v2 (PC4-M10)

Đây là một bản REMIX từ mẫu Creality Dry Box 2.0 Bowden Tube Strain Relief của Damian Nowak.

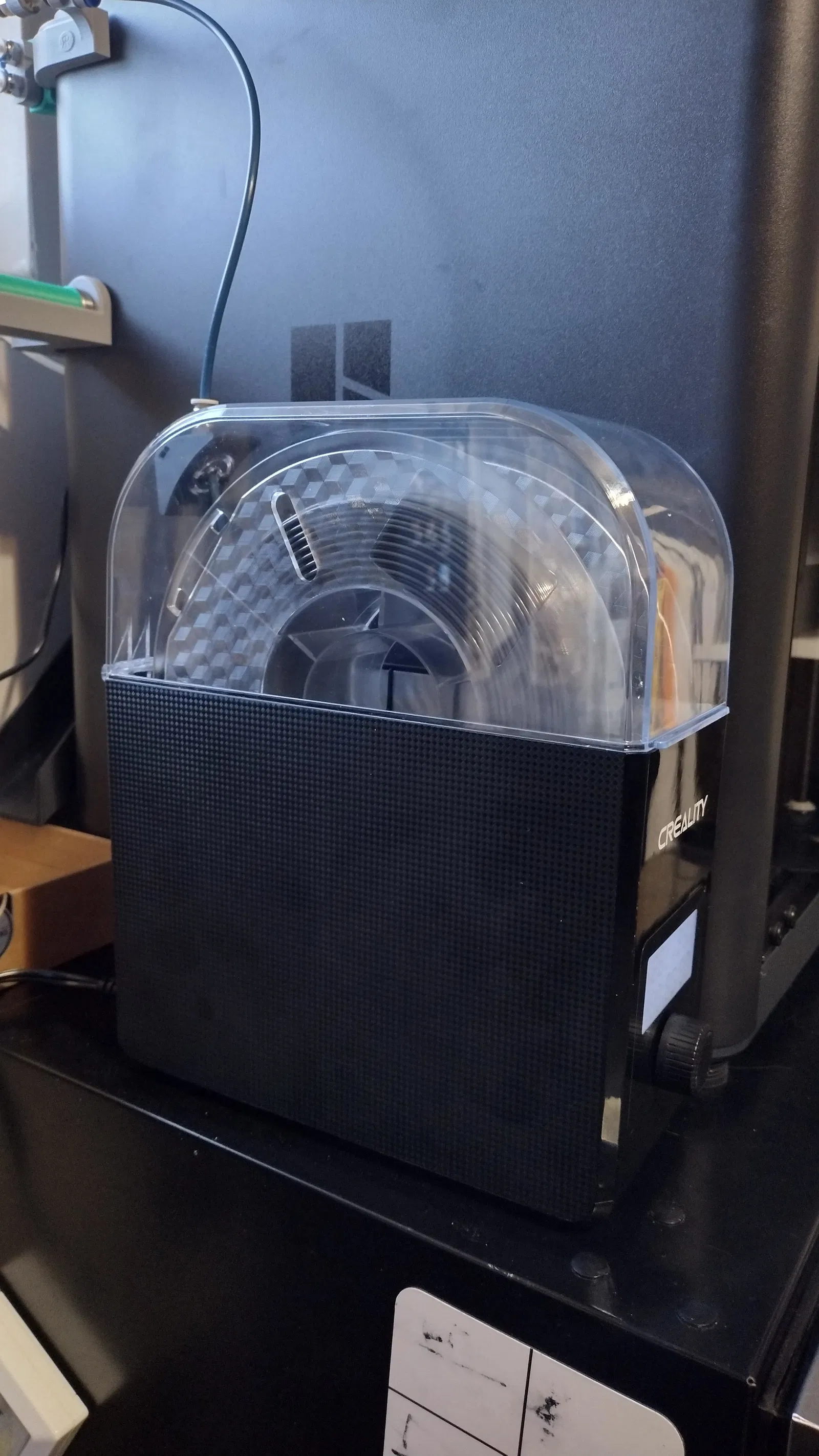

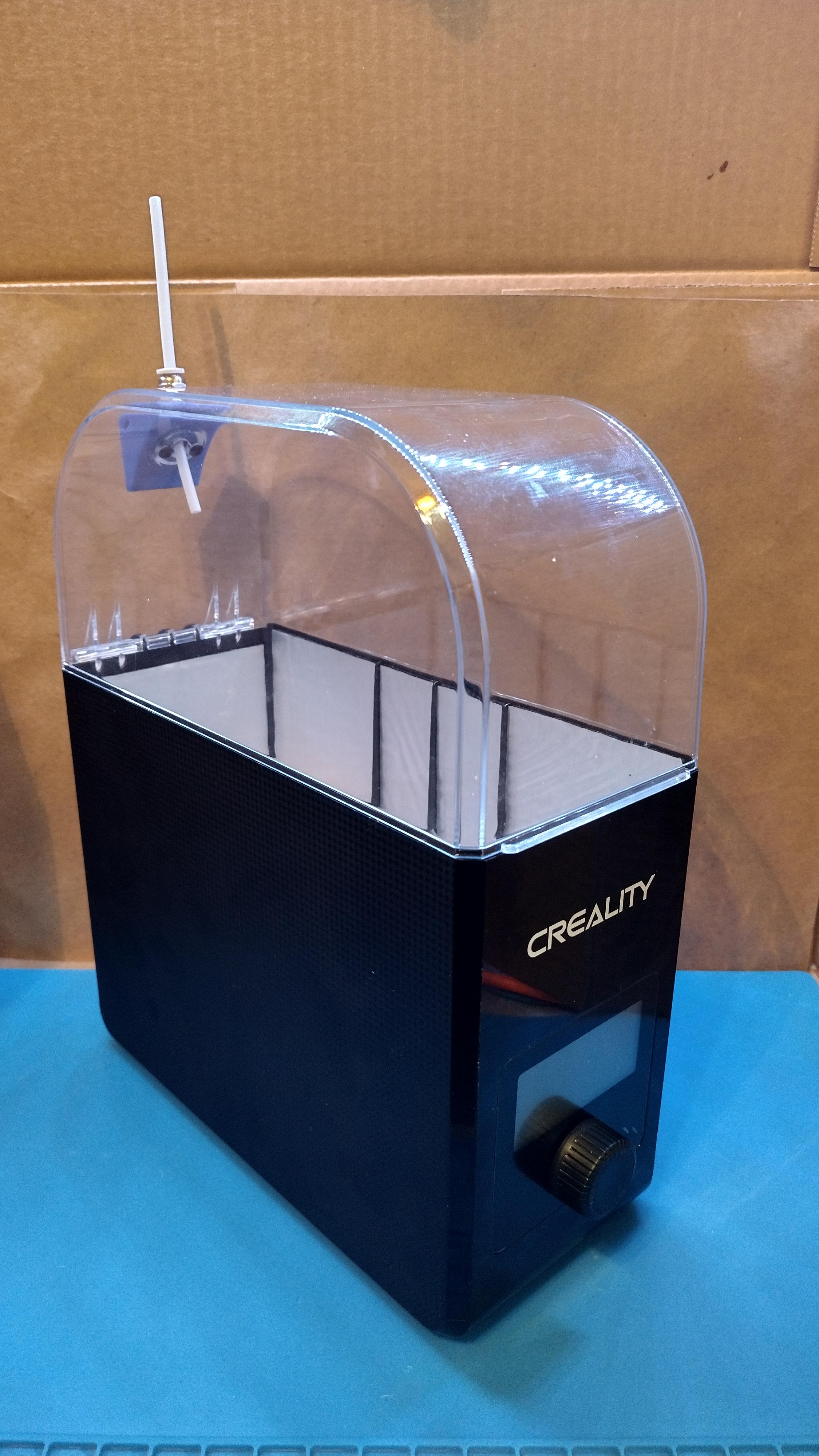

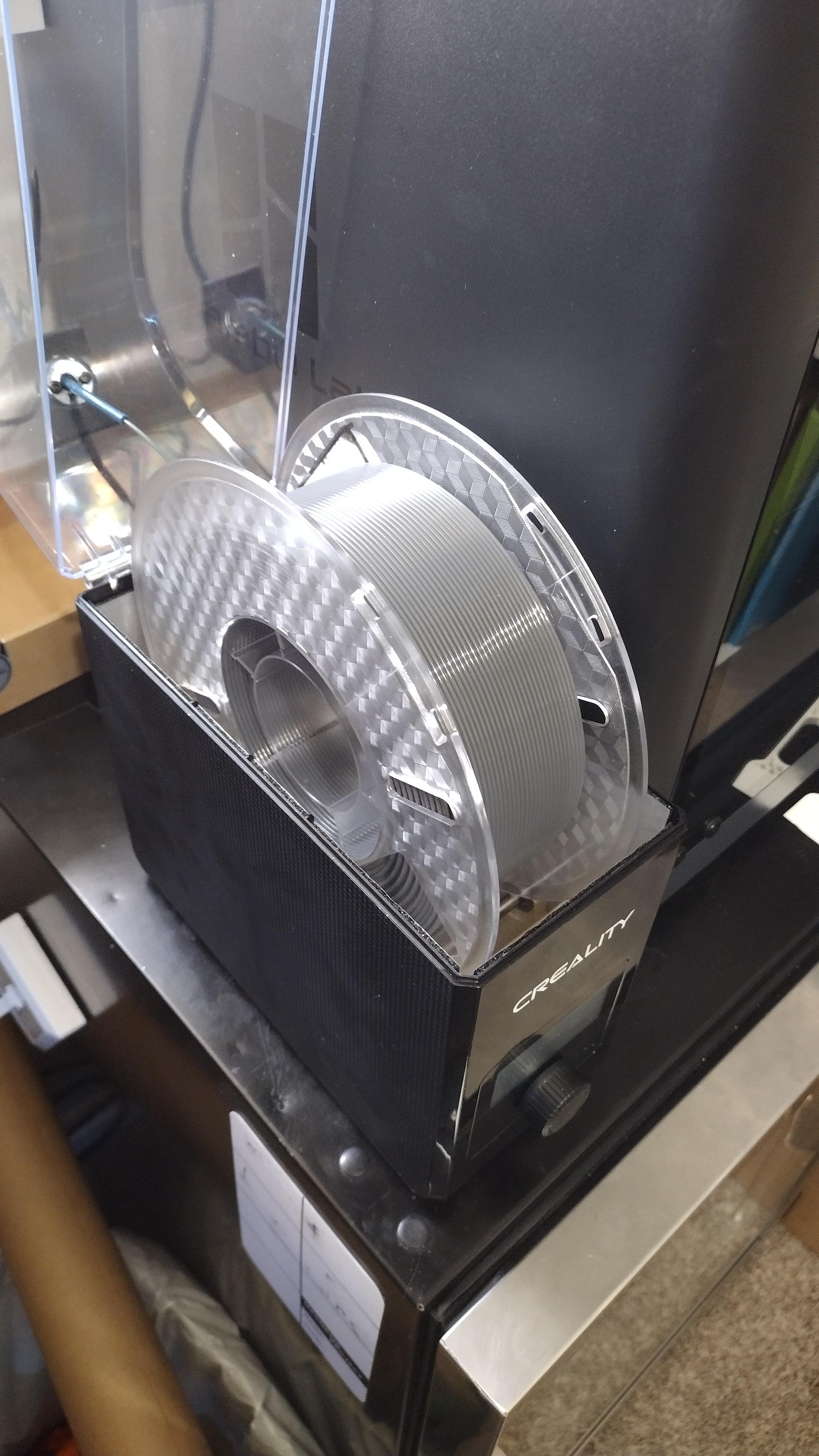

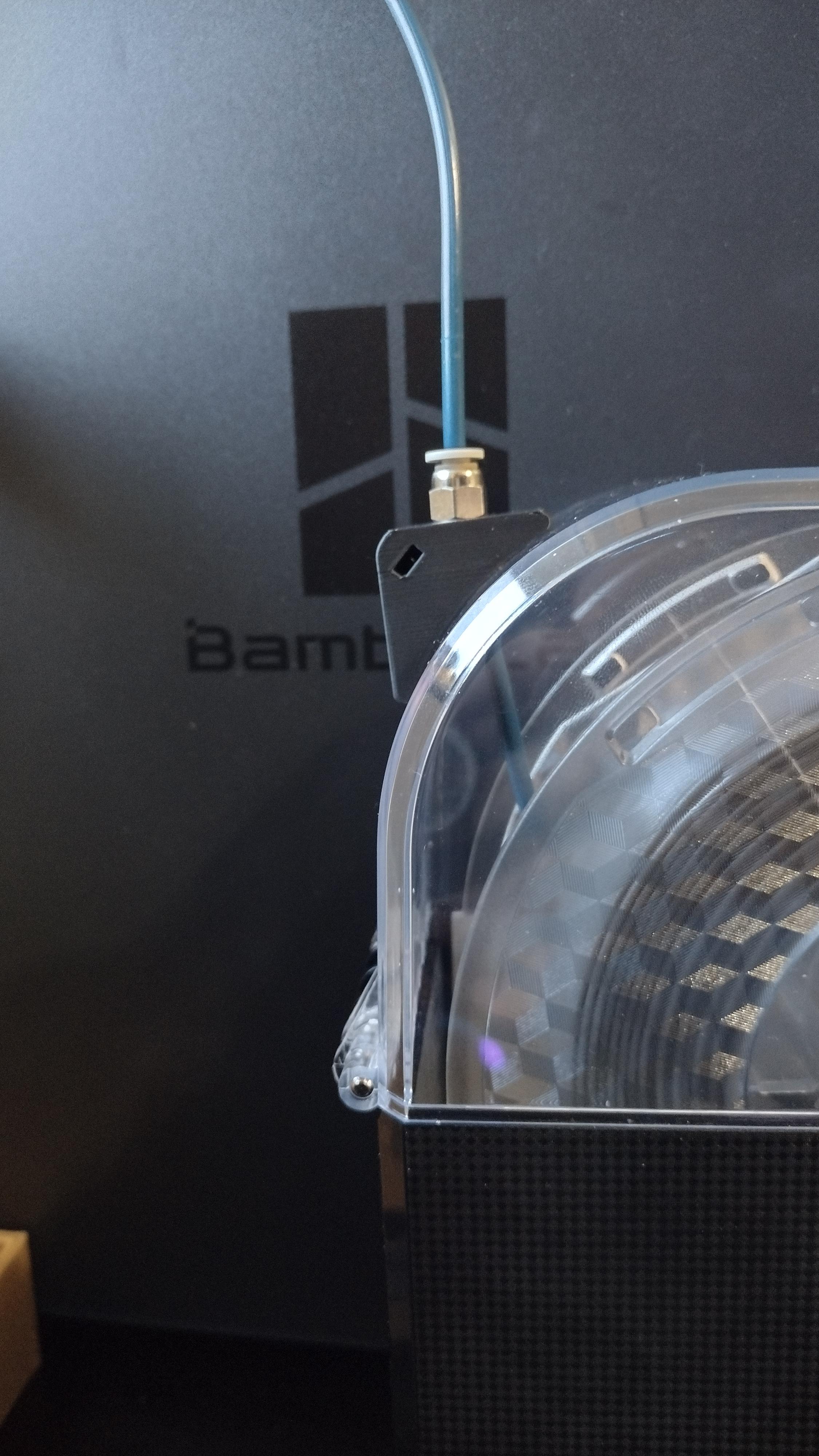

Mình mua Creality Dry Box 2.0 để giữ TPU khô khi in với P1S. Trên nắp hộp có một lỗ nhỏ phía sau để filament đi ra, tuy nhiên lỗ này lại cho PTFE đi ra theo hướng vuông góc với cuộn filament chứ không theo tiếp tuyến. Nhìn theo góc độ thiết kế kỹ thuật thì hộp sấy làm khá ổn, nhưng góc thoát của filament cần được chỉnh lại để hoạt động tốt hơn.

Mình đã tìm trên Makerworld, Thingiverse, Thanks và Printables để kiếm lời giải cho vấn đề này. Chắc chắn cũng có người gặp y chang. Mình in thử nhiều mẫu khác nhau; mẫu của anh Nowak là gần đúng nhất với nhu cầu của mình. Thậm chí nó còn có khá nhiều điểm lợi:

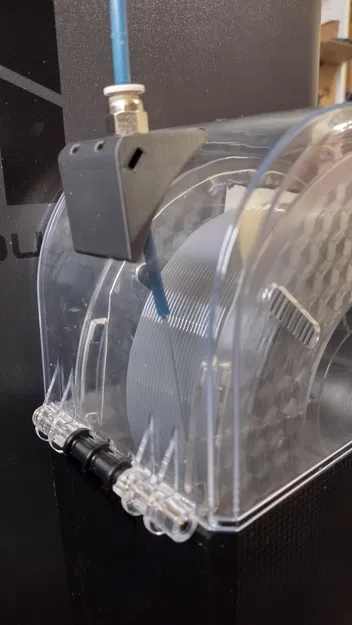

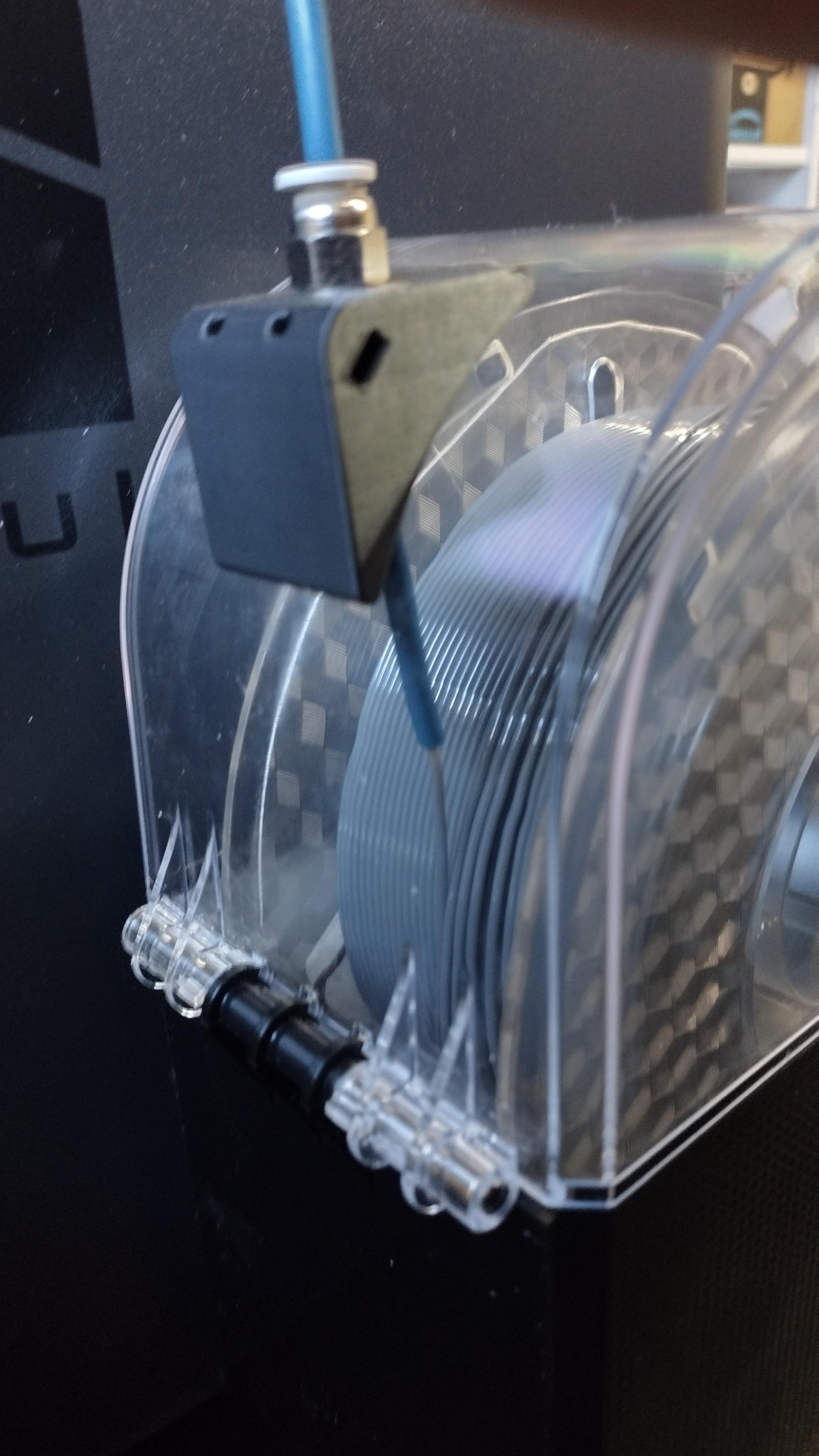

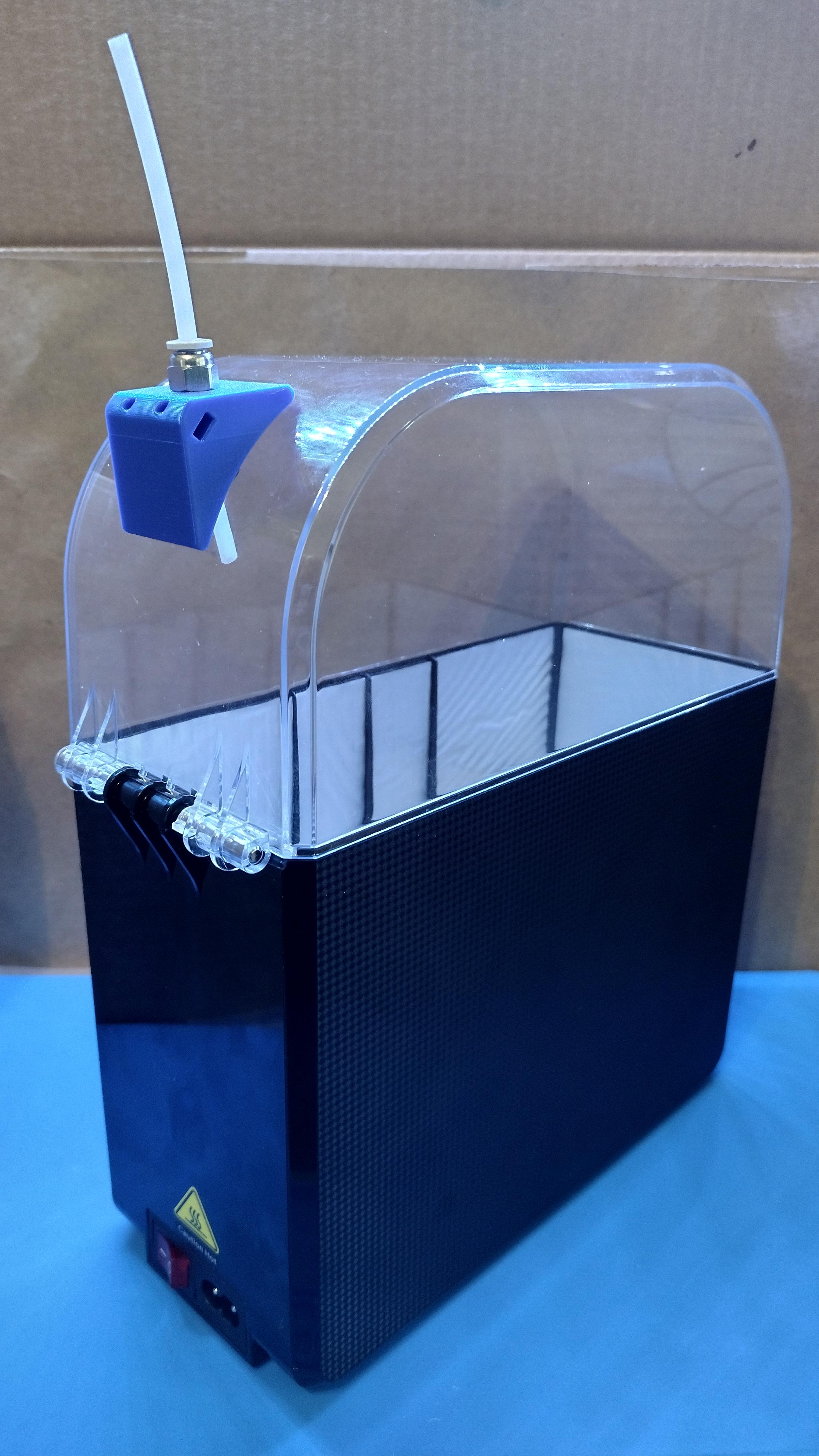

• Góc của ống PTFE đi theo tiếp tuyến với cuộn spool bên trong,
• Mẫu ôm sát mặt ngoài của nắp,
• Dùng ốc để siết cơ khí chắc chắn,
• Có thể gắn theo hướng ngang hoặc dọc,
• Có kèm template để chỉnh sửa Creality Dry Box 2.0 cho chuẩn,
• Việc chỉnh sửa hộp có thể “hoàn tác” vì nút cao su OE sẽ che được các lỗ trên nắp.

Tuy nhiên có hai vấn đề:

1. Các ê-cu lục giác M3 không vừa với các rãnh trên mẫu. Vấn đề này cũng được nhắc trong vài bình luận của mẫu đó.
2. Anh Nowak đề xuất dùng PC4-M6 để cho ống PTFE đi xuyên vào trong dry box. Nhưng toàn bộ đầu nối PC4-M6 mình có đều KHÔNG cho ống PTFE đi xuyên qua. Trừ khi mình xài loại đầu nối “lạ”, thì rõ ràng cần phải đổi thiết kế.

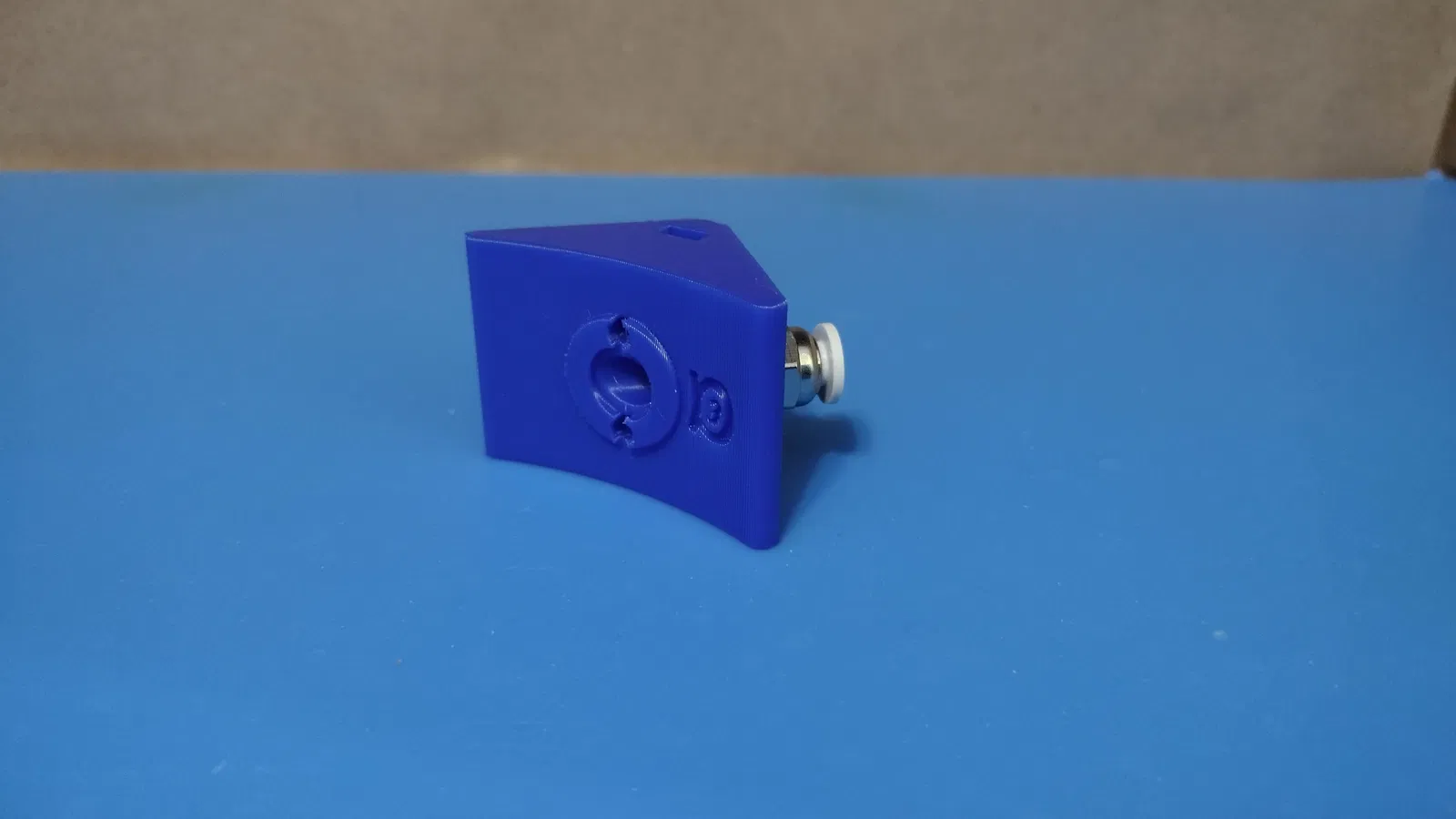

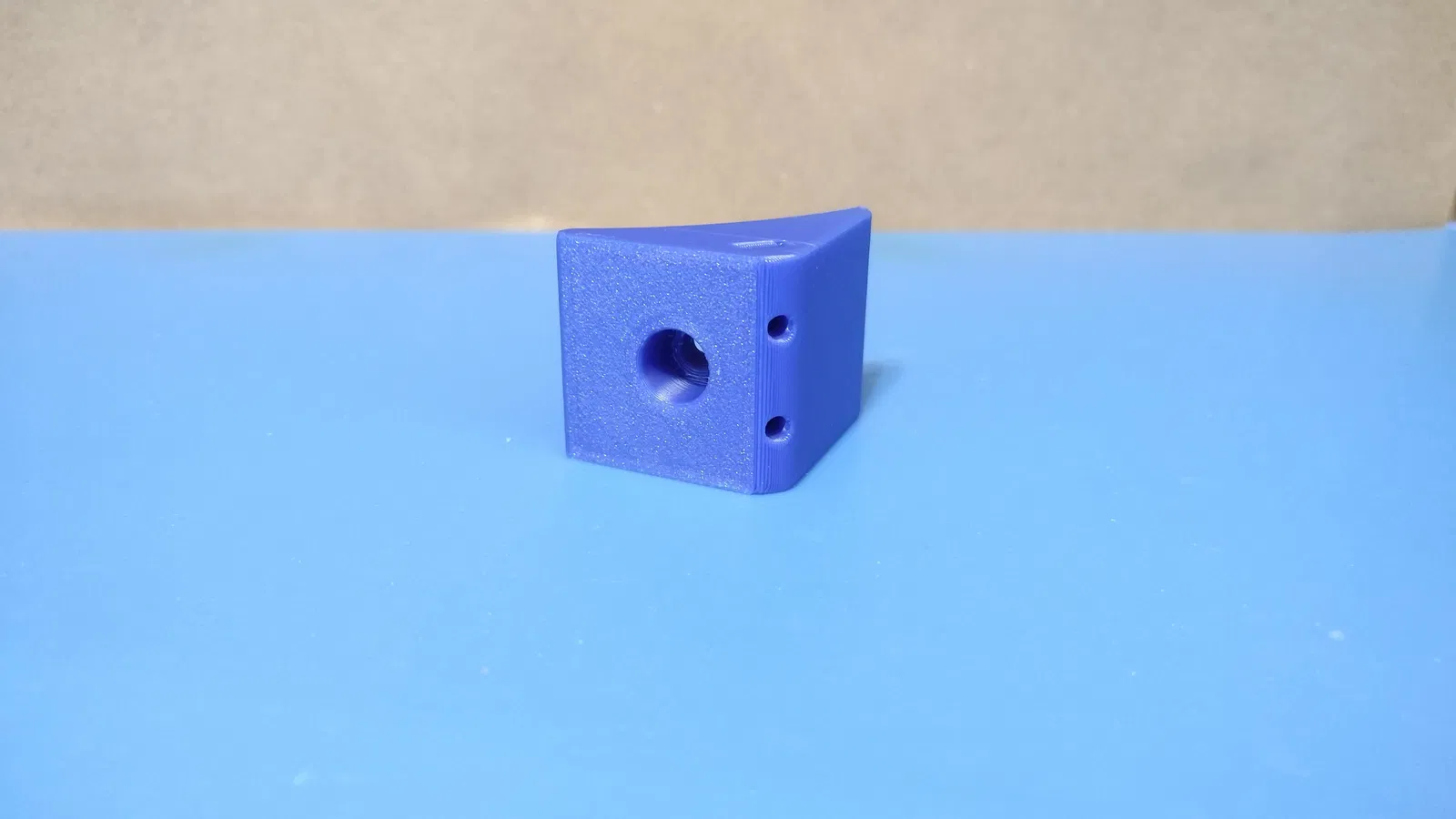

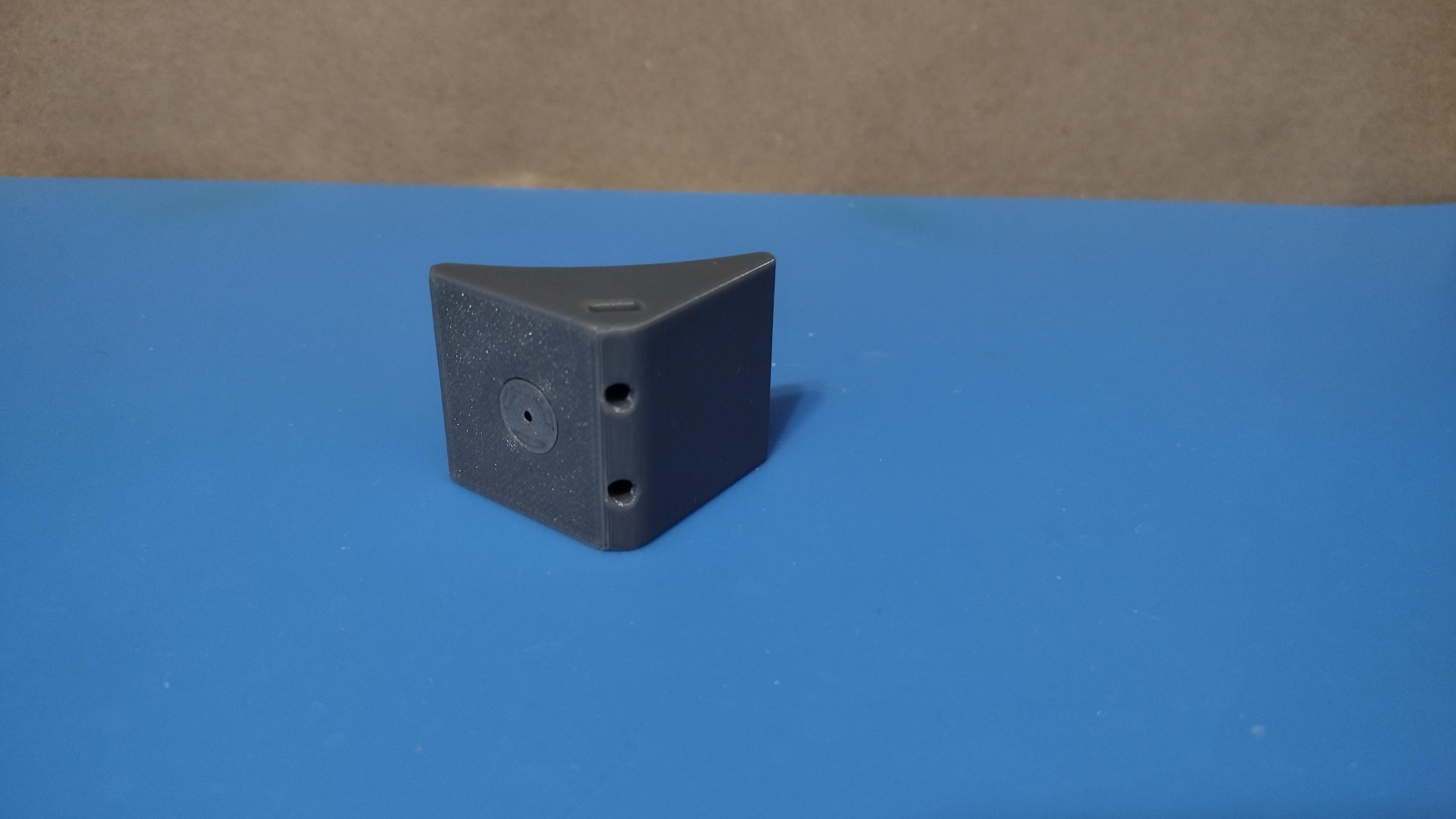

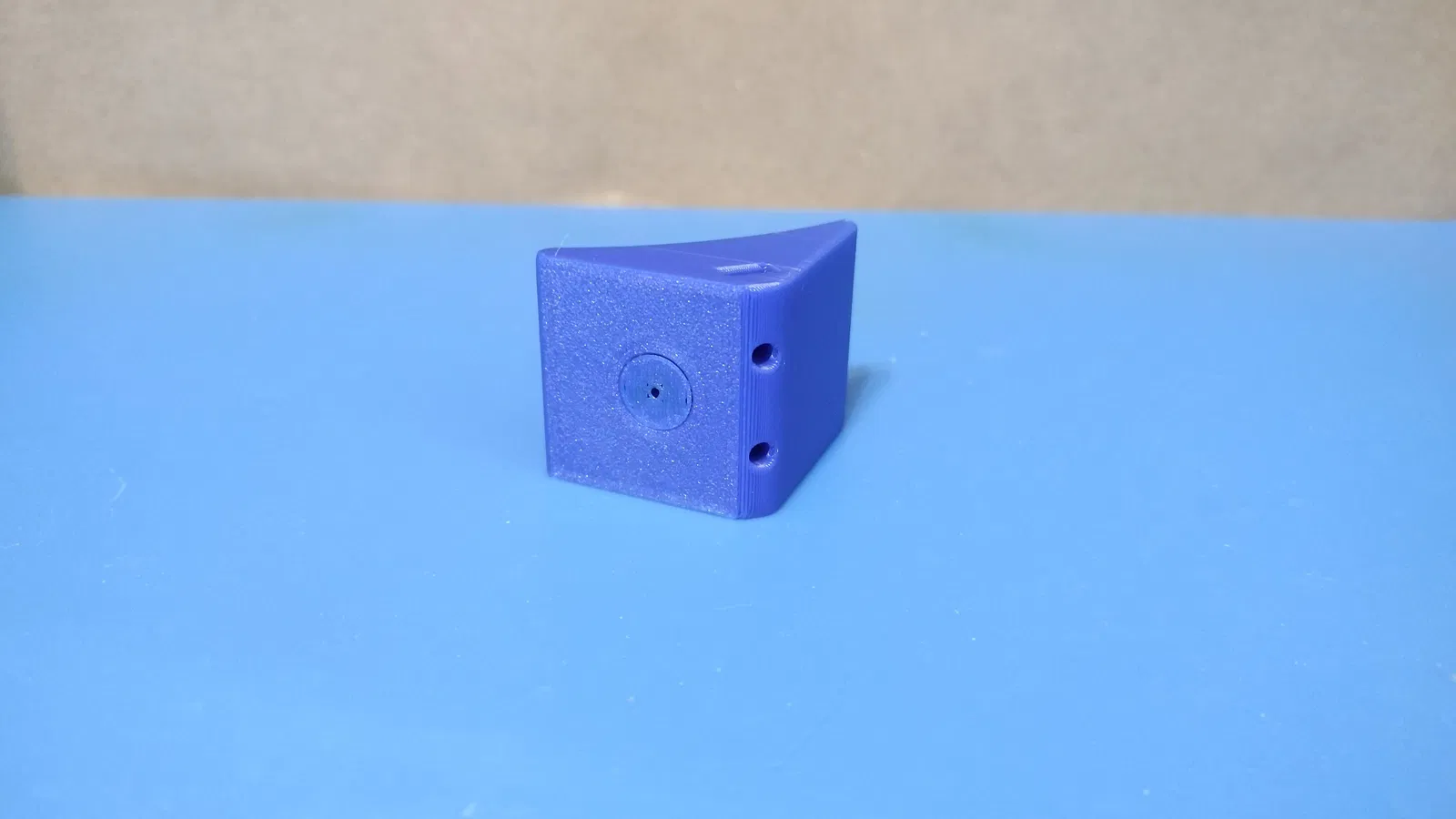

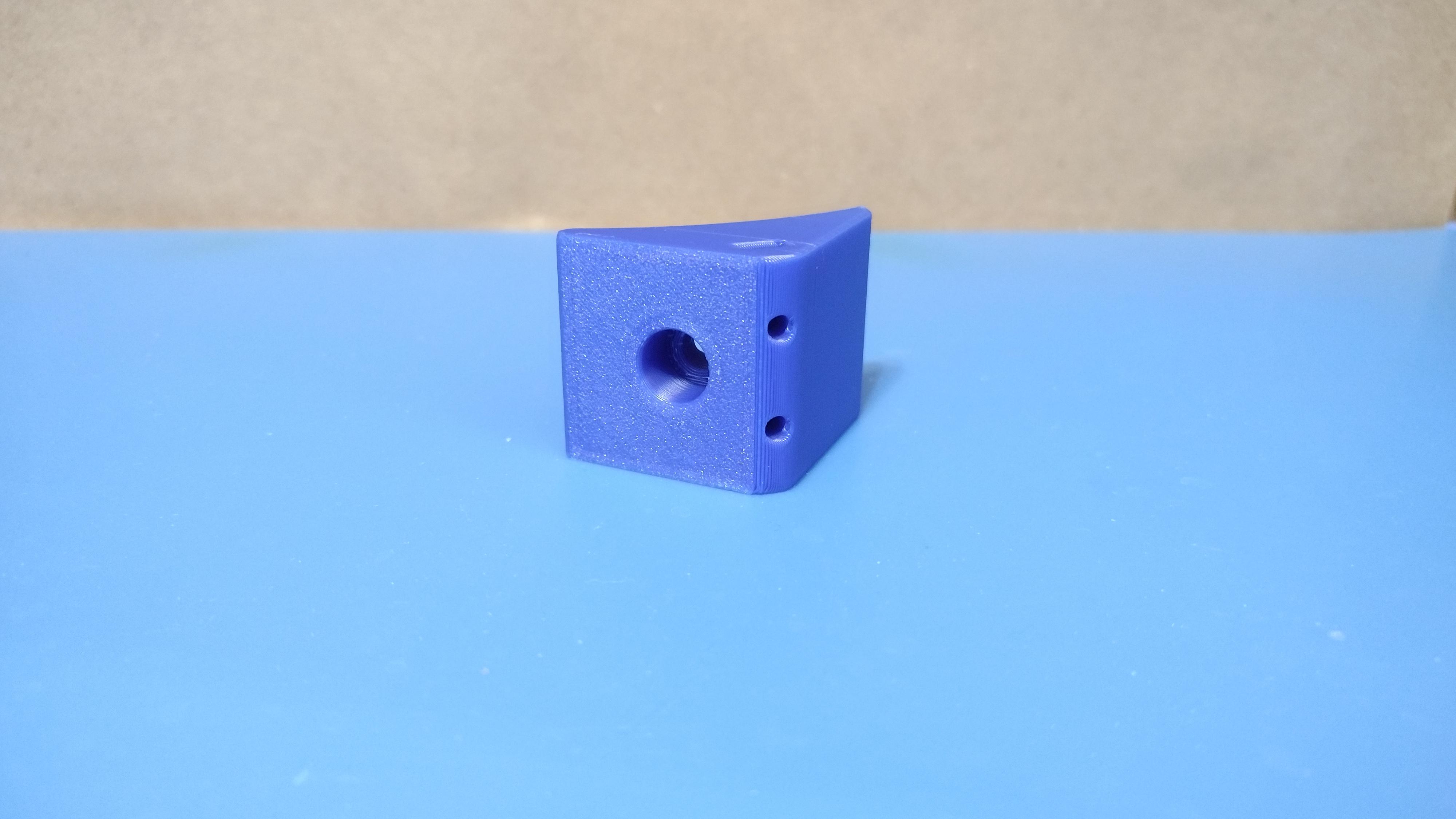

Mình cần chỉnh một vài chỗ. 1) Mình nới rộng rãnh để nhét ê-cu M3. 2) Mình nới rộng lỗ PTFE để có thể gắn đầu nối PC4-M10. Mình cũng đính kèm các template do anh Nowak làm trong bản in này. Phần hướng dẫn bên dưới do anh Nowak viết, mình có chỉnh nhẹ vài chỗ.

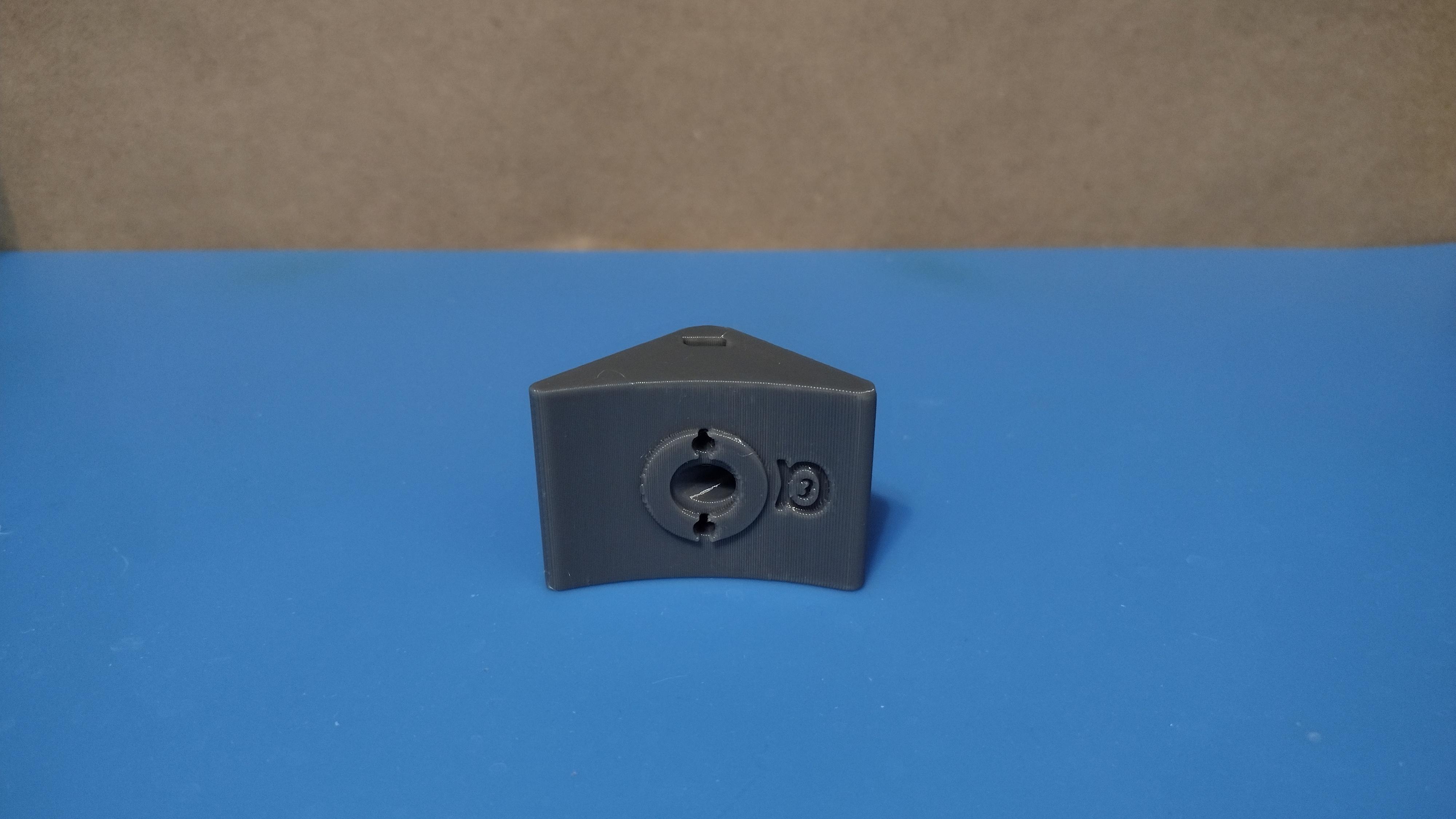

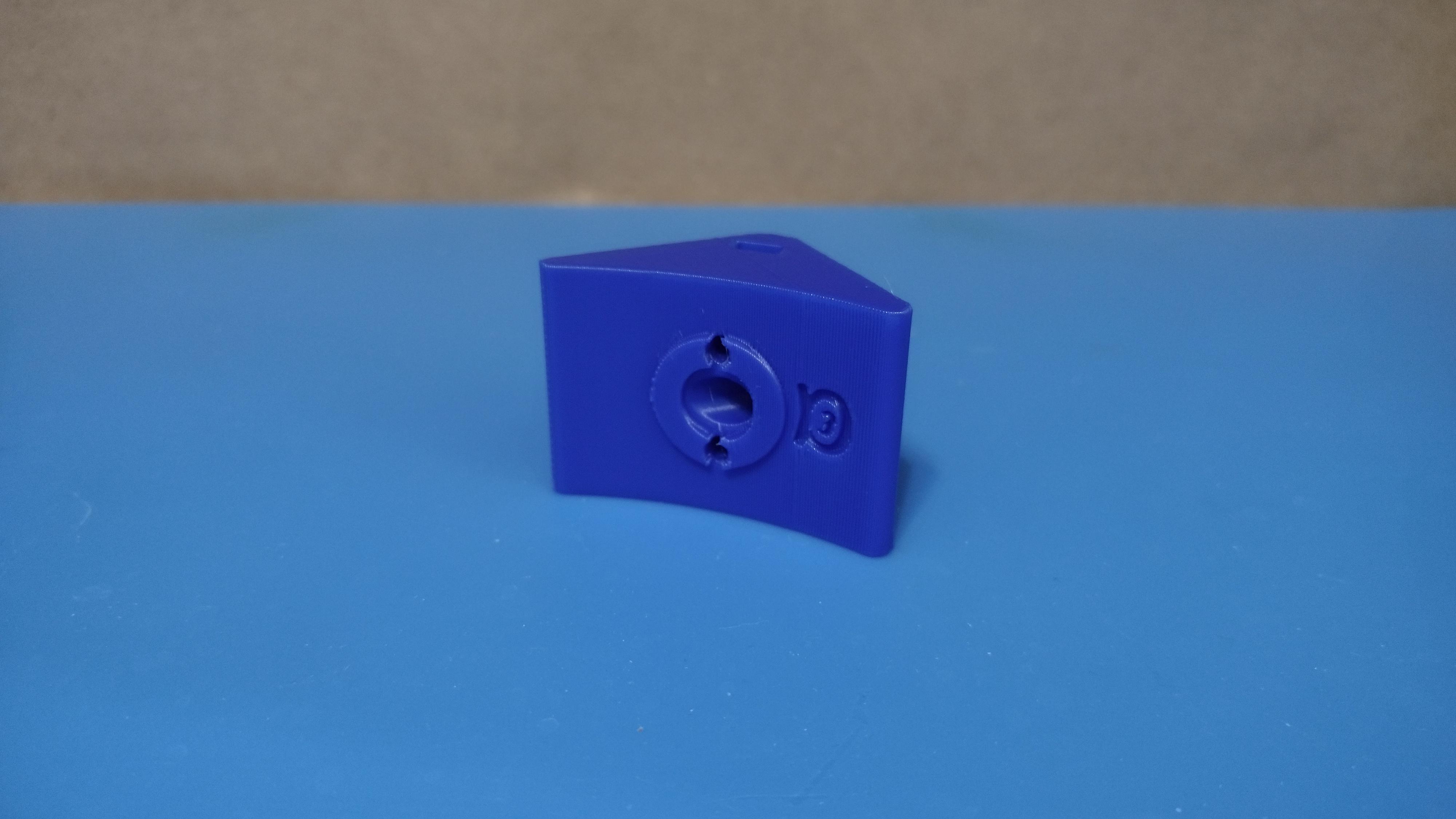

Mình đã in mẫu bằng PLA và PETG. Mình nghĩ ABS cũng dùng được, nhưng tới thời điểm 2025-12-27 thì mình chưa thử.

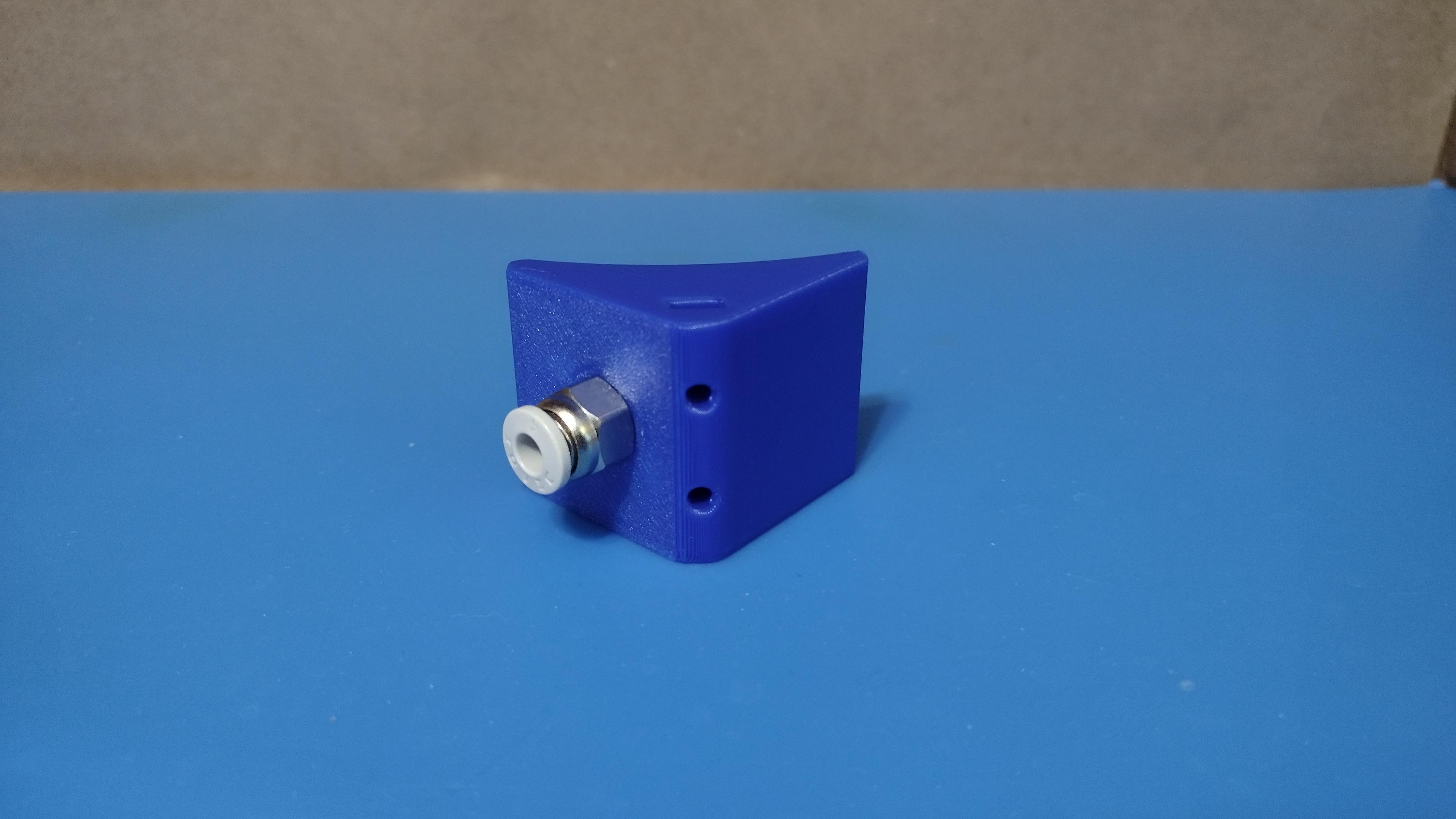

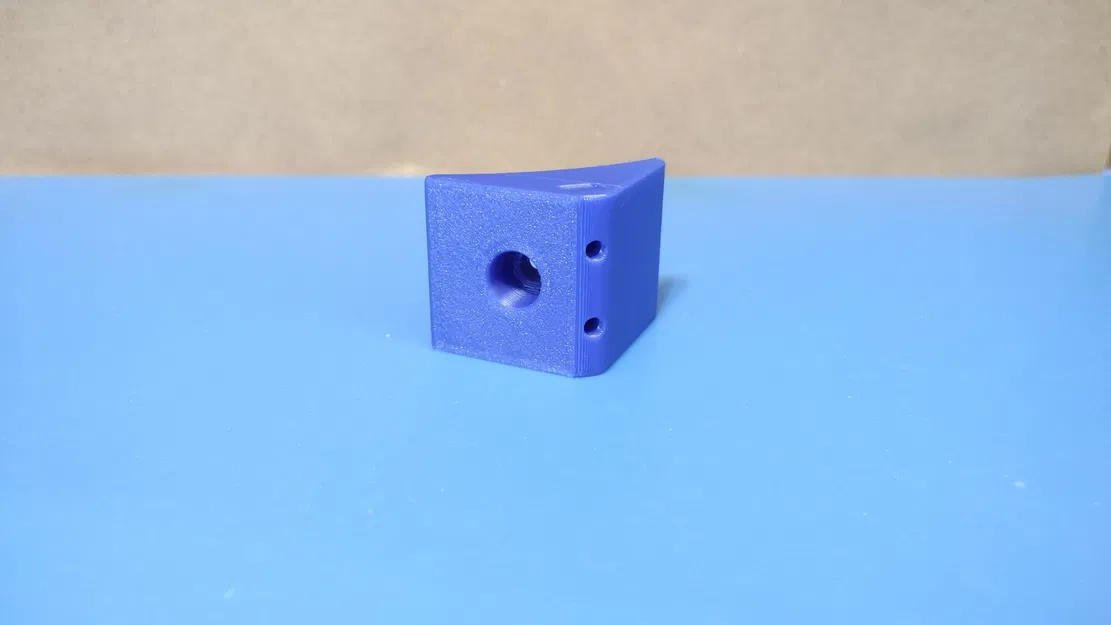

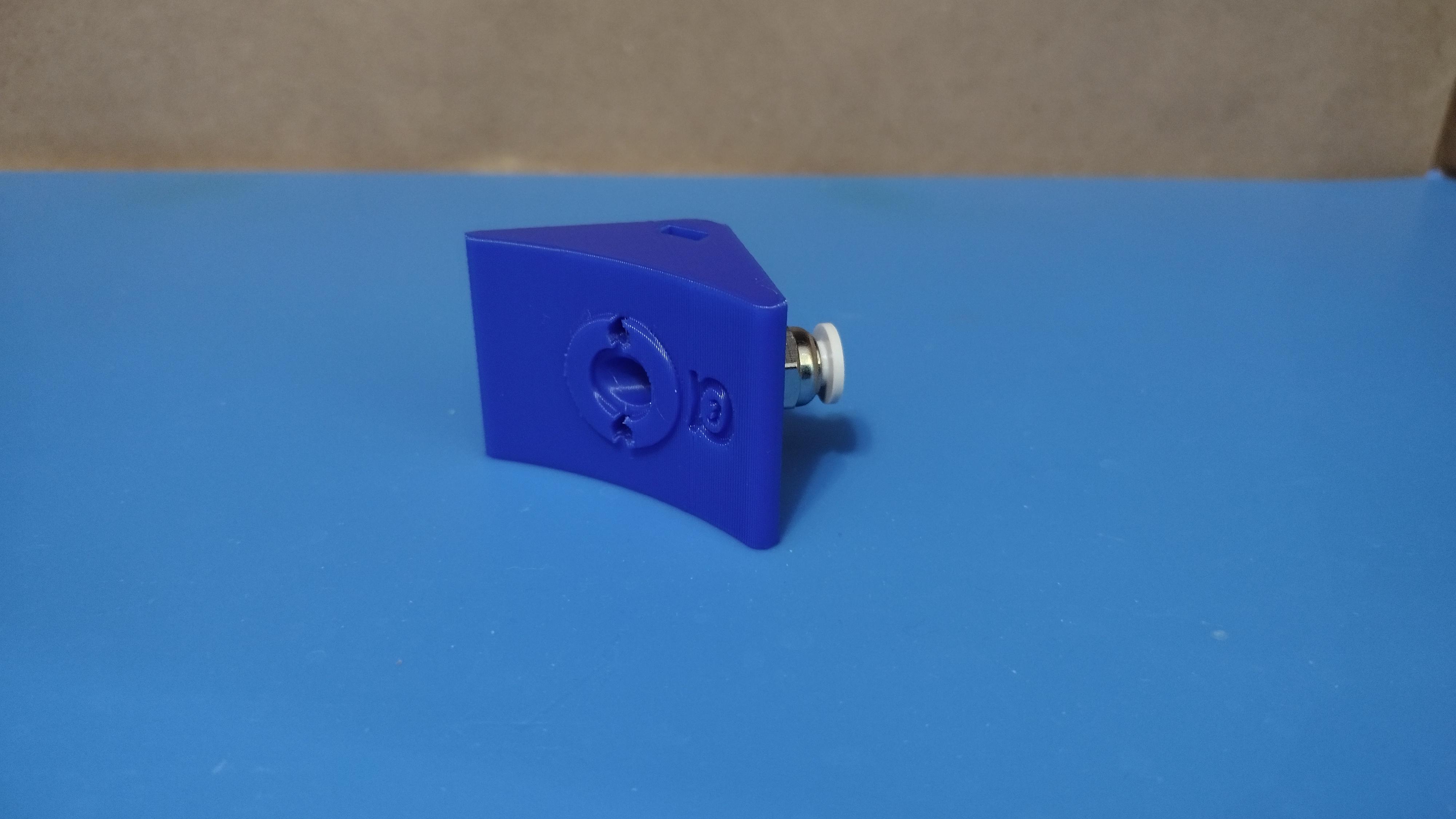

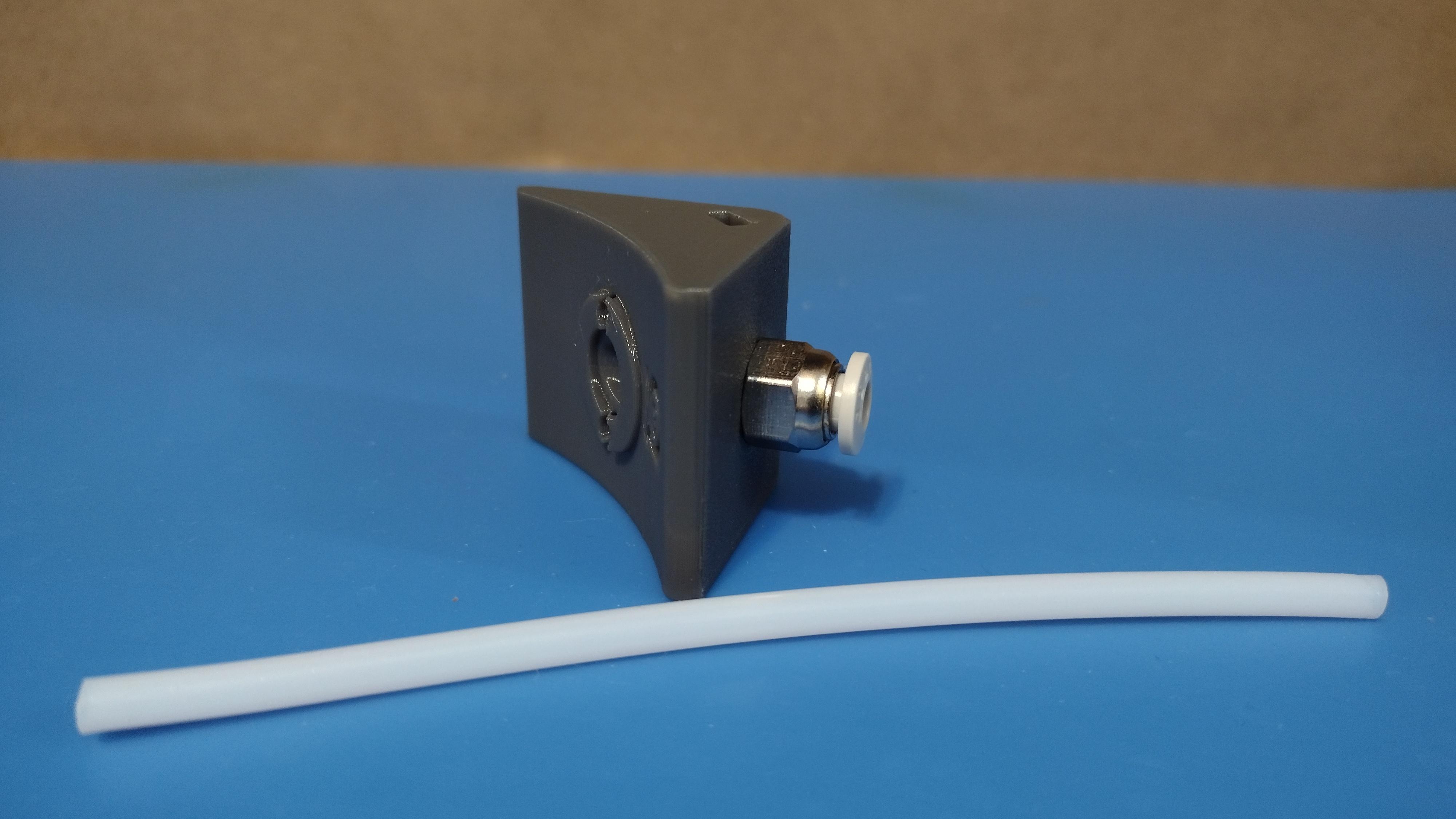

1. Vặn adapter PC4-M10 cho ống PTFE vào phần đã in. Adapter của mình vặn được khoảng nửa đường thì bắt đầu cần dùng cờ-lê siết thêm vài vòng. Mình ăn được khoảng 2–4 vòng ren. Dù không bắt buộc, bạn có thể dùng taro M10 x 1.0 để tạo ren. Mình thấy không cần thiết.

2. Khoan 2 lỗ 3mm trên nắp drybox bằng template khoan đi kèm.

   1. Nếu không ưng mod này, bạn vẫn có thể gắn lại nút cao su như ban đầu.

   2. Có hai loại template:

      1. Loại có ê-cu M4 để làm dẫn hướng khoan. Nếu bạn định mod nhiều hộp sấy, dùng ê-cu sẽ giúp template xài lại được. Mình không dùng loại này nhưng vẫn để kèm ở đây.
      2. Loại không dùng ê-cu M4. Đây là template mình dùng vì mình chỉ mod một hộp.

3. Nhét 2 ê-cu M3 vào phần đã in.

4. Dùng 2 con ốc M3 x 20mm để bắt cố định.

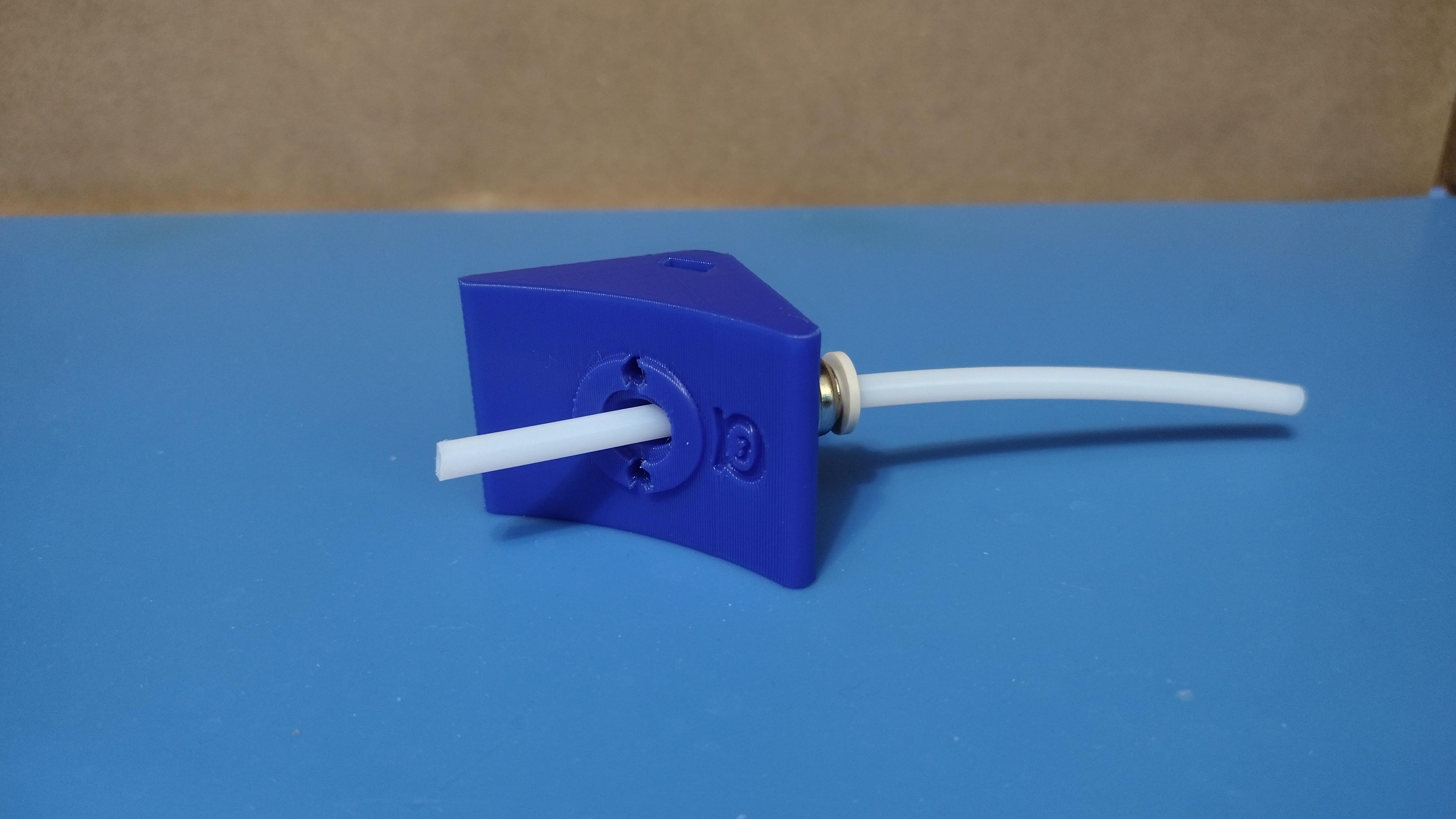

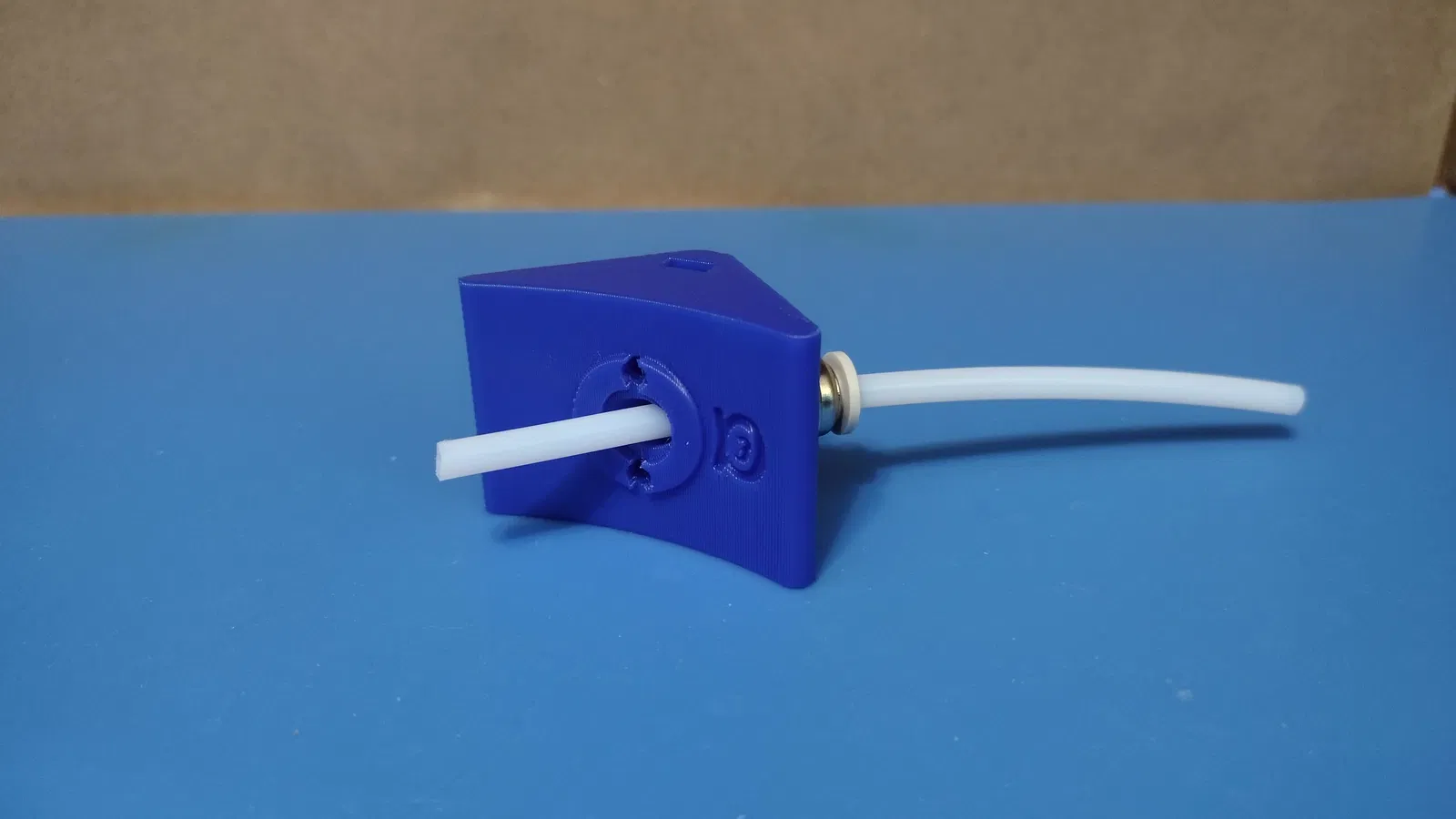

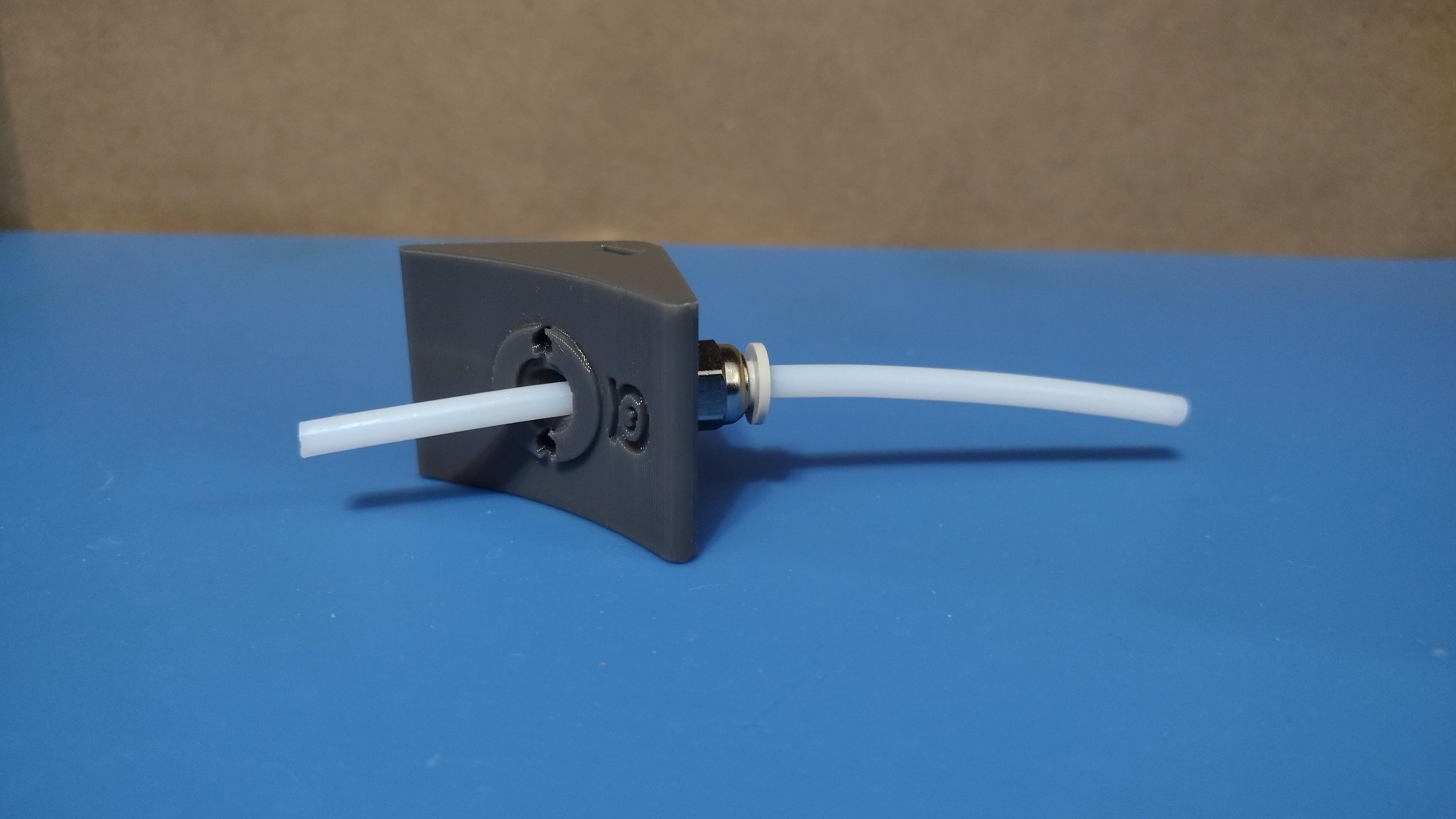

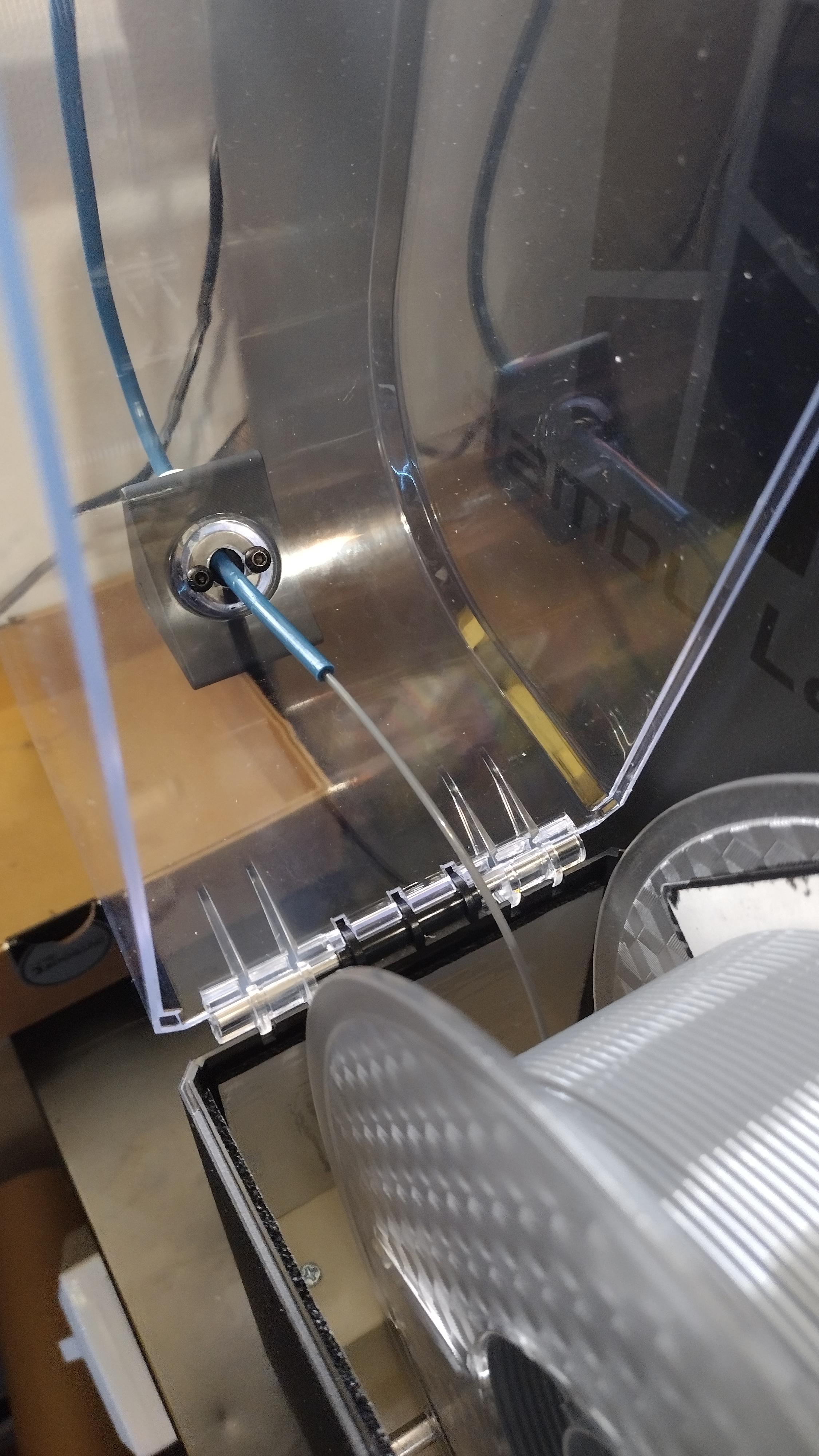

5. Luồn ống vào — mình khuyên đẩy cho ống vào tới khoảng nửa chiều sâu trong dry box để ra kết quả tốt nhất.
