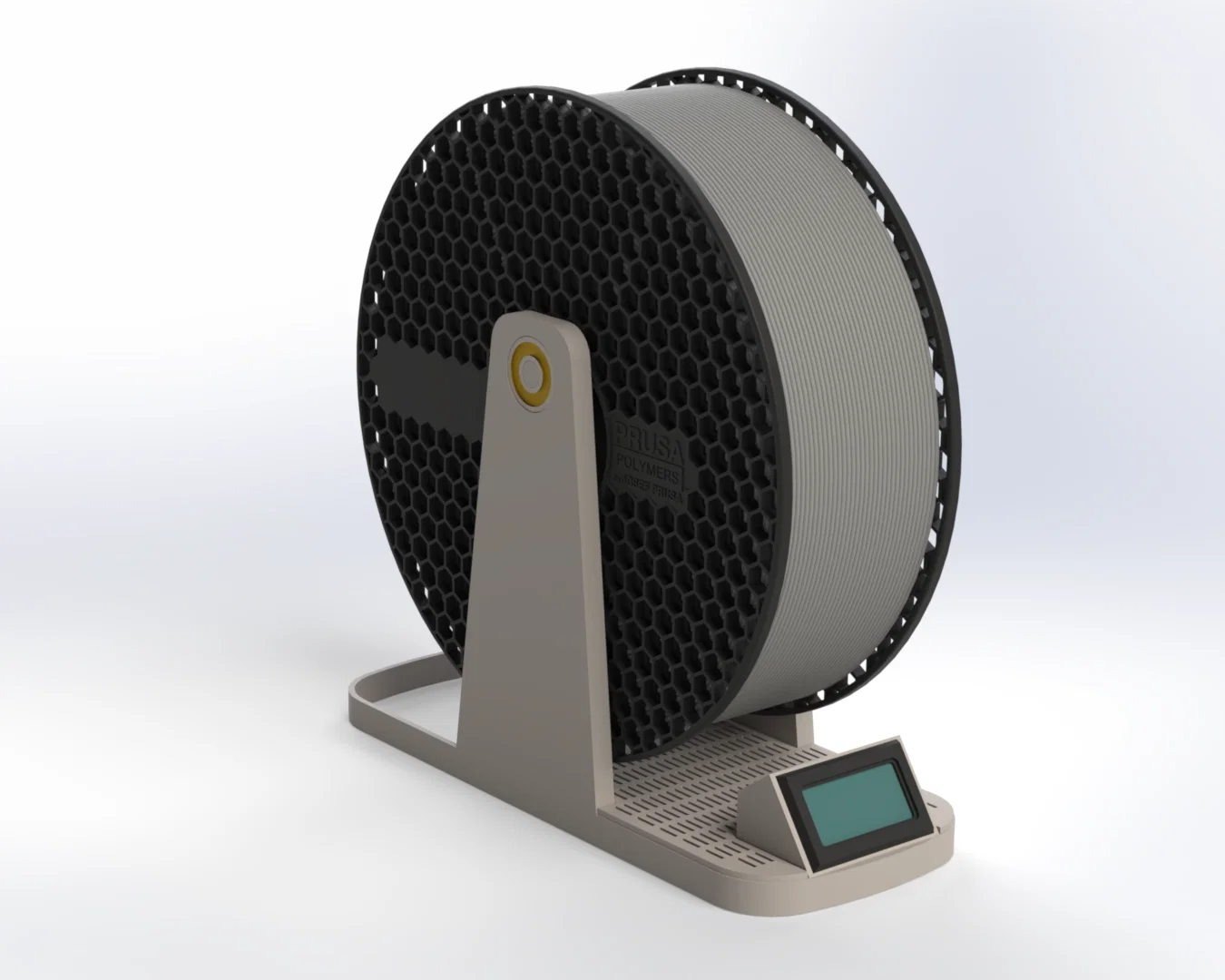

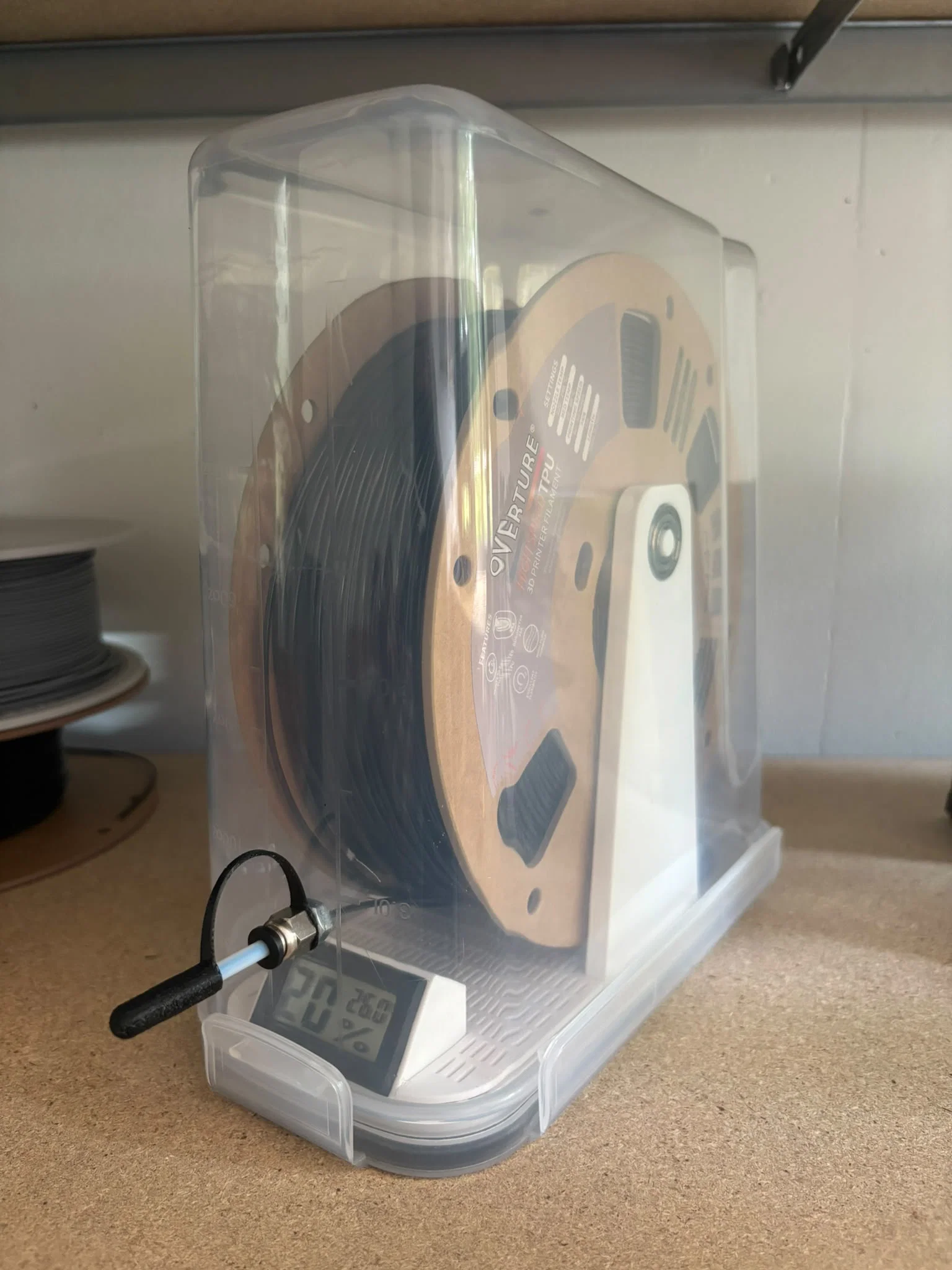

Hộp sấy nhựa Filament Dry Box với con lăn, đồng hồ đo ẩm và khay chống ẩm

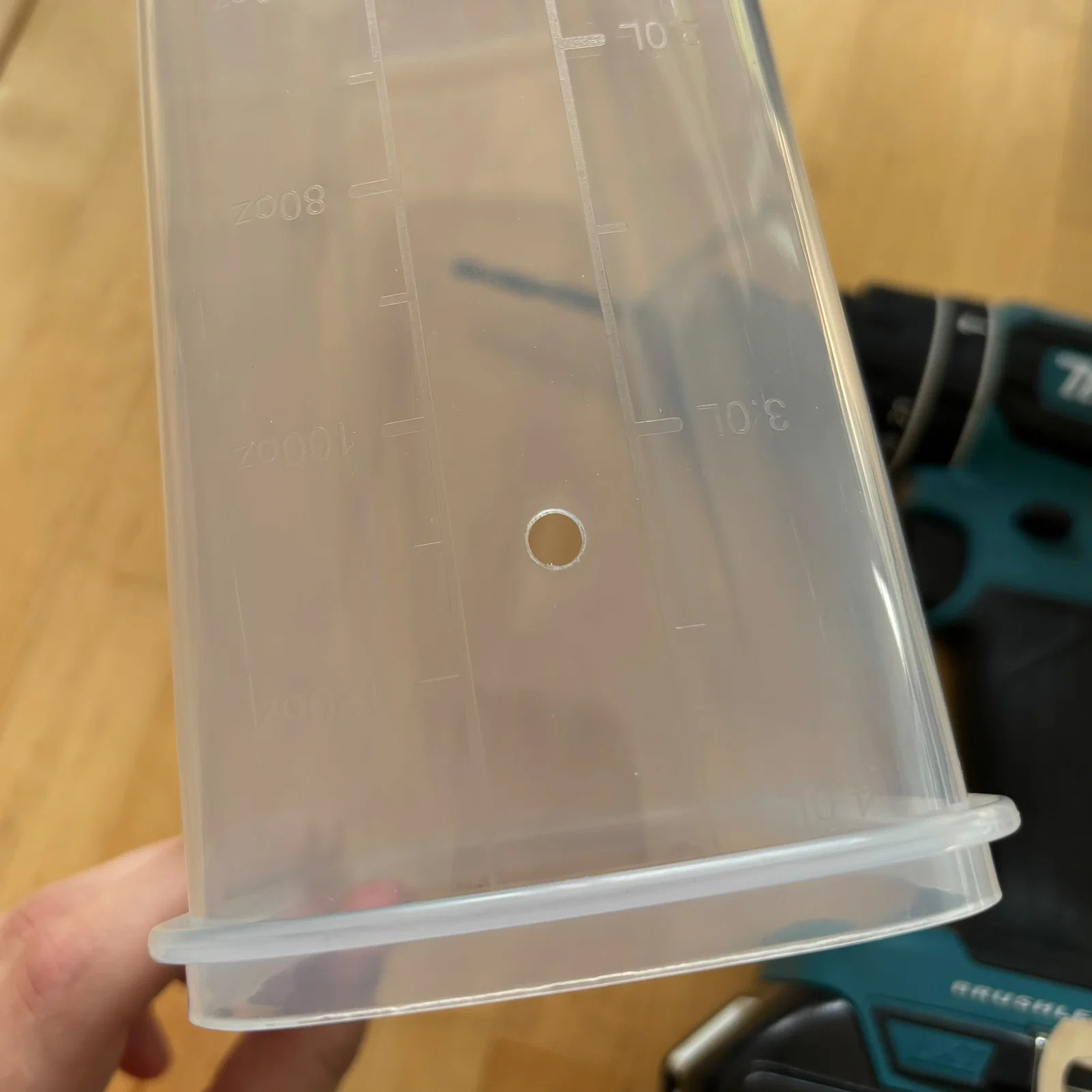

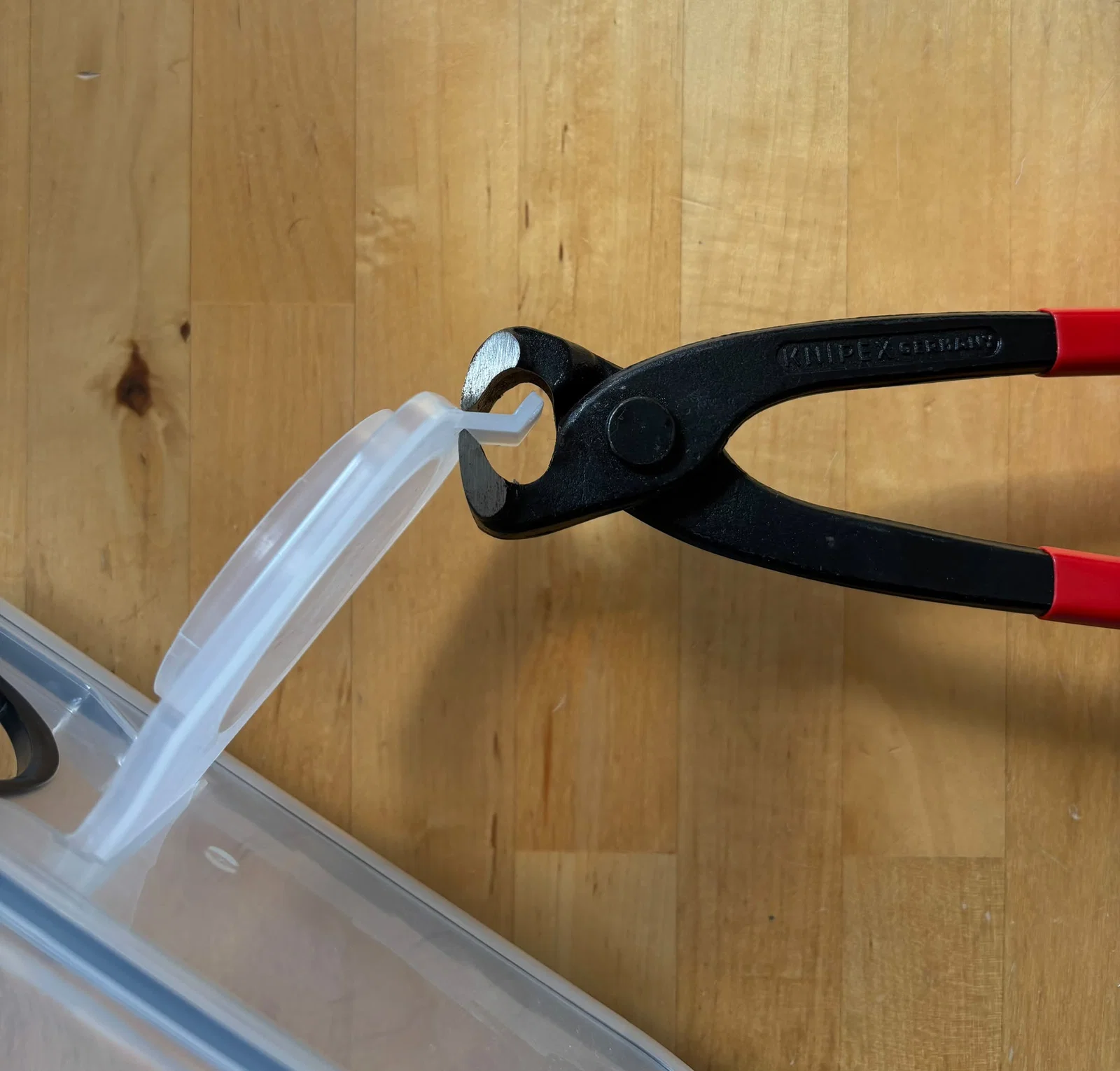

Hộp đựng và sấy nhựa in 3D Filament Dry Box, phù hợp cho cuộn 1kg, trang bị con lăn trơn tru, khay chứa túi chống ẩm và vị trí gắn đồng hồ đo độ ẩm. Thiết kế này cực kỳ tối giản, chỉ cần in vài chi tiết và tốn rất ít phụ kiện, gần như không cần sửa đổi nhiều trên hộp nhựa. Bạn chỉ cần khoan một lỗ 8mm ở giữa hộp (vị trí vạch 3.25L) và cắt bỏ phần gờ tay cầm nhỏ trên nắp (xem ảnh 6 & 7).

Cuộn nhựa sẽ xoay trên 2 vòng bi 608ZZ để giảm ma sát tối đa. Đầu ra sử dụng khớp nối khí nén PC4-M6 siết bằng đai ốc từ phía sau. Một đoạn ống PTFE được dùng để giảm ma sát, bạn có thể in thêm nắp đậy nếu muốn đóng kín.

Hộp được thiết kế tối ưu cho loại hộp đựng ngũ cốc 4L phổ biến, nhưng cũng có thể dùng cho các loại hộp tương tự từ thương hiệu khác: https://www.amazon.nl/dp/B08DCWKK4B

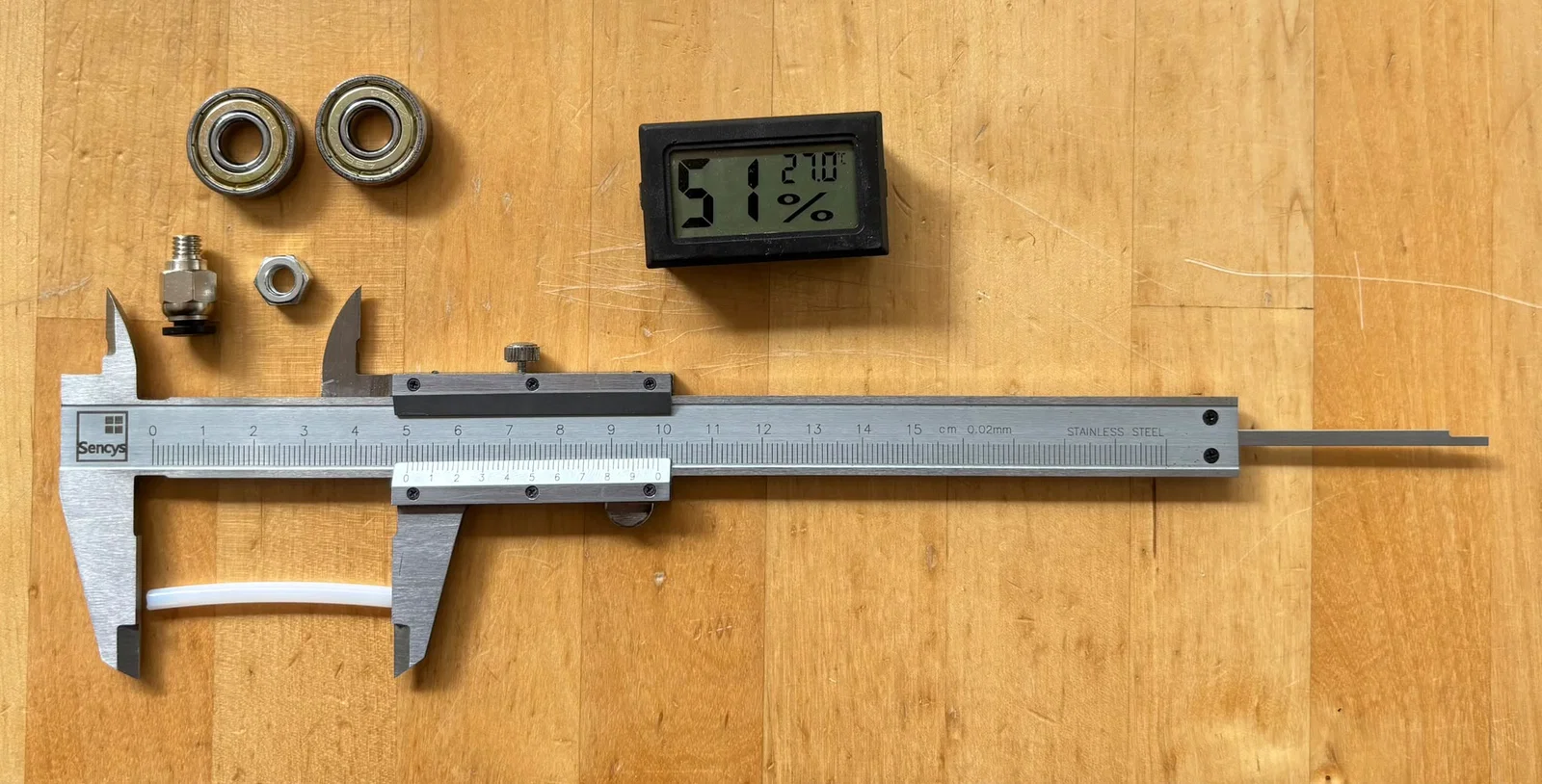

Phụ kiện cần chuẩn bị (xem ảnh 5):

• 2× Vòng bi 608ZZ
• 1× Đai ốc M6
• 1× Khớp nối khí nén PC4-M6
• 1× Đồng hồ đo nhiệt độ/độ ẩm điện tử loại vuông
• 50+ mm ống PTFE

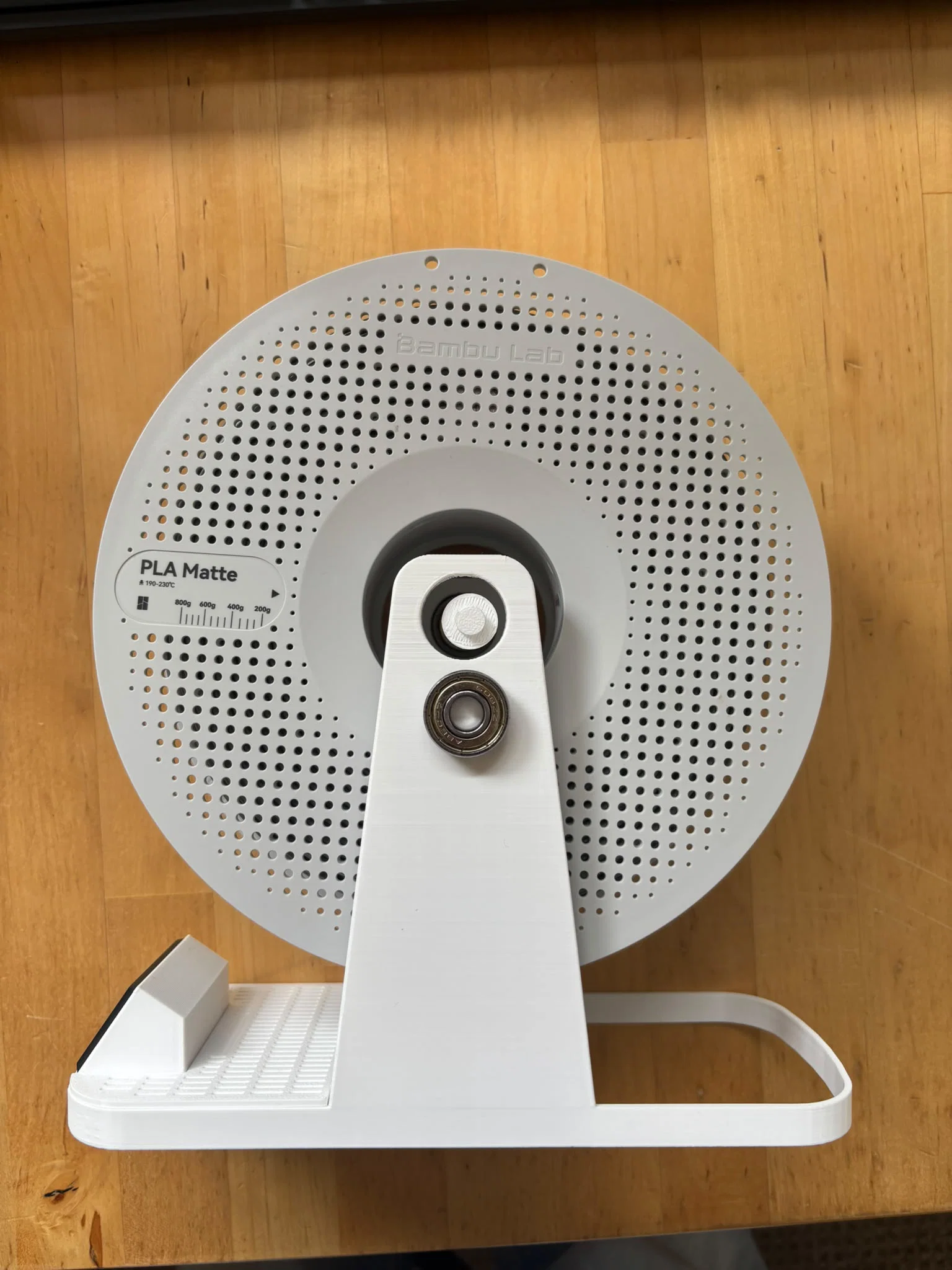

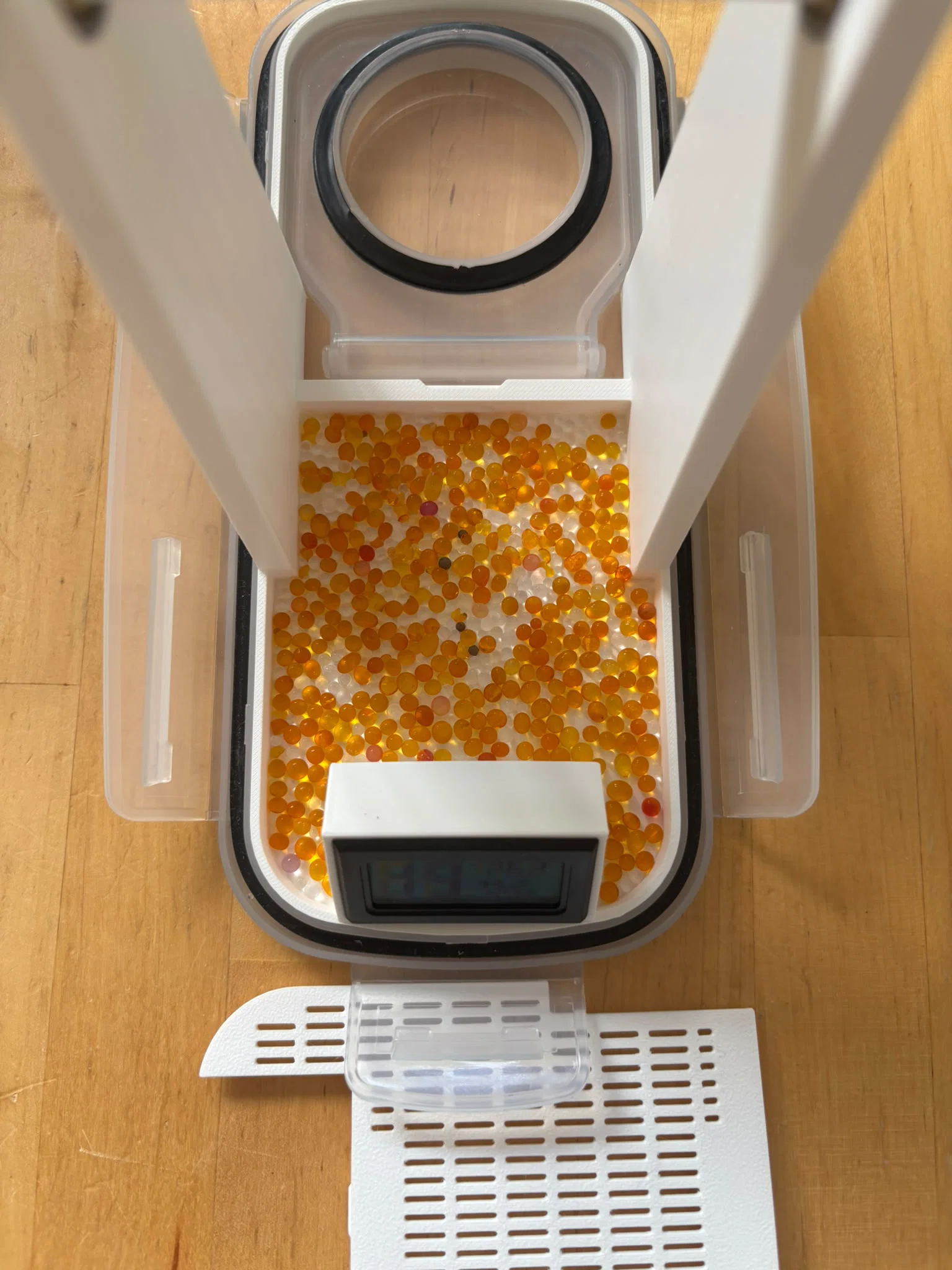

Bạn có thể bỏ túi chống ẩm vào khay ở đáy giá đỡ rồi đậy nắp lại (ảnh 3). Để lắp cuộn nhựa, hãy đặt hộp nằm ngang, đặt một vòng bi vào giá đỡ dưới, đặt con lăn vào rồi ấn vòng bi thứ hai từ trên xuống (ảnh 4). Lưu ý tránh bẻ tách hai giá đỡ vì có thể làm nứt theo đường layer.

Tổng chi phí rơi vào khoảng €11.50 mỗi hộp, bao gồm €7.50 tiền hộp nhựa, €2.50 tiền phụ kiện và khoảng €1.50 cho nhựa in PETG.

Các chi tiết được thiết kế để in bằng nhựa PETG, infill 20%. Để có bề mặt đẹp nhất, không cần dùng support nếu máy in của bạn có khả năng in overhang tốt.
