Dời vị trí endstop (E-stop) cho Lunyee 3018 CNC an toàn hơn

Giới thiệu

Vị trí mặc định của nút emergency stop trên các máy kiểu 3018 của Lunyee thật sự chưa tối ưu. Bạn phải với tay ngang qua máy, nhẹ thì bất tiện, nặng thì khá nguy hiểm. Ngoài ra, đi dây ở vị trí đó rất khó quản lý cho gọn gàng để tránh xa các bộ phận đang chuyển động. Nút emergency stop phải dễ với tới, an toàn khi thao tác, và đặt ở chỗ dễ thấy.

Bản mod này cho phép dời nút emergency stop ra phía trước máy, đồng thời làm lõm vào nhẹ để tránh vô tình đụng trúng. Ngoài một vài món ốc vít (và cách bạn nối dài dây), thì không cần linh kiện đặc biệt nào. Model in không cần support, in một mảnh.

Những thứ bạn cần

Ngoài chi tiết mount đã in, bạn sẽ cần:

• Đai ốc lớn nguyên bản dùng để siết giữ nút emergency stop (không cần miếng spacer kim loại hình vuông).

• Bốn con T-nut M3 cho nhôm định hình 2020 (loại roll-in) hoặc hammer nut. Mình dùng hammer nut.

• Bốn vít M3 12mm DIN912.

• Cách để nối dài hai sợi dây từ nút emergency stop để tới được điểm kết nối. Vì đây không phải dây chuyển động, bạn có thể hàn và bọc heatshrink là ổn (và mình cũng làm vậy).

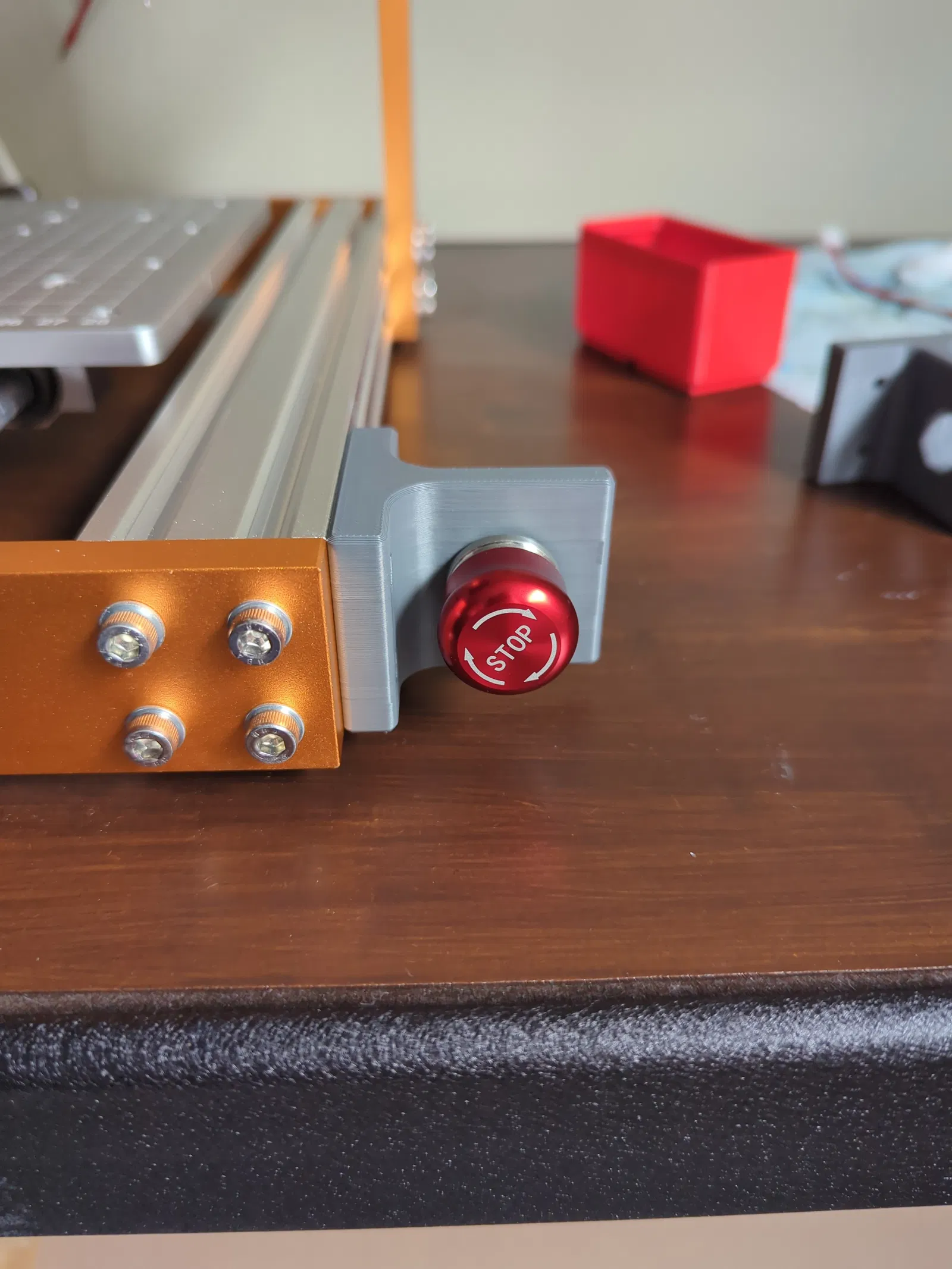

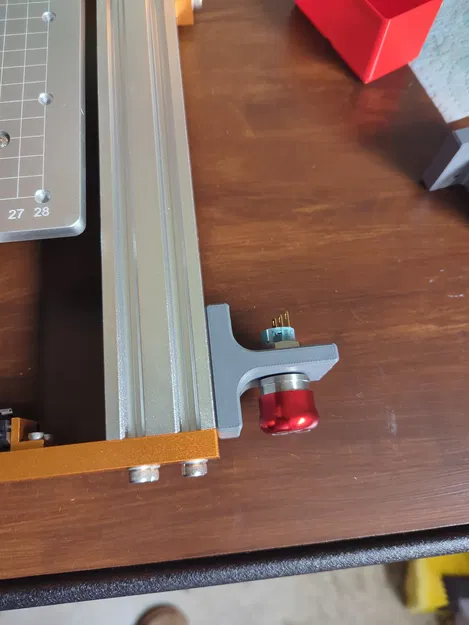

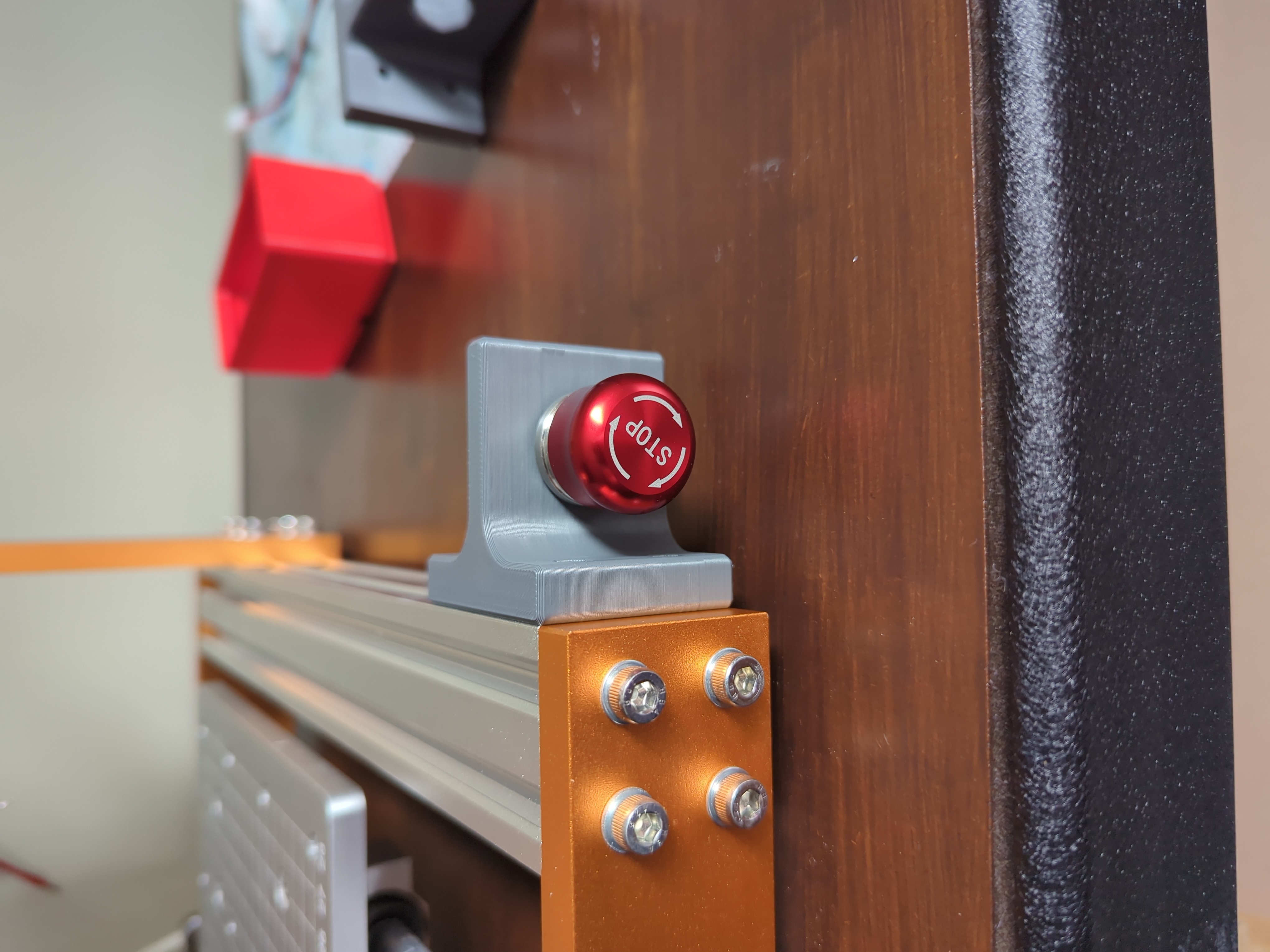

Dùng các hình ảnh đi kèm để tham khảo cách lắp. Mình lắp bên phải (vì thuận tay phải), bắt chi tiết mount lên thanh nhôm định hình bằng bộ ốc M3, rồi gắn nút bằng đai ốc lớn. Bạn cũng có thể lắp bên trái (thiết kế đối xứng).

In 3D

Chi tiết này cần in cho cứng, vì bị flex trong tình huống này là không ổn. Mình dùng PETG-CF. Khuyến nghị ít nhất 3 perimeters và 30% infill. Model đã được đặt đúng hướng sẵn: cứ thả lên plate rồi in.

Chỉnh sửa và source

Để bạn chỉnh sửa phần này dễ nhất có thể (và theo yêu cầu của GPL), mình cung cấp file nguồn FreeCAD gốc, kèm theo file STEP.
