Parallax - Bản Remix Foxbat kiểu Bullpup

Hướng đặt khi in:

Với những phần mình không thay đổi thì làm theo khuyến nghị in của SillyButts. Còn những phần mình thêm vào, mình sẽ đưa hướng đặt khi in mình đề xuất và cả thiết lập mình khuyên dùng.

Đầu tiên là stock: mình khuyên 5 walls với 30% infill. Nên paint supports ở khu vực thấy trong hình bên trái.

Với side prime grip, mình khuyên 6 walls và 50% infill. Phần này mà gãy là mệt lắm nên đừng để yếu. Bạn nên paint supports quanh phần chân grip giống như mình làm trong hình bên trái.

Main grip thì hơi “căng” khi in. Nên in khoảng 4–5 walls với 30% infill. Mình cũng khuyên chỉnh support pattern angle sang 45 degrees để support bong ra sạch hơn nhiều. Main grip cần paint support ở 4 vị trí. Bạn thấy được 3 vị trí trong hình bên trái. Ngoài ra còn phải paint support ở phía dưới (màu tím) như hình bên dưới.

Lower pic rail có thể in 3 walls với 25% infill và không cần supports.

Trigger có thể in 4 walls với 20% infill và cần paint support như trong hình bên trái.

Back Pic rail có thể in 5 walls với 25% infill và không cần supports.

Những phần còn lại không nhắc tới thì làm theo khuyến nghị in của SillyButts trong Foxbat build guide gốc.

Lắp ráp:

Parallax dùng toàn bộ phần cứng (hardware) giống Foxbat tiêu chuẩn. Cách lắp cũng gần như y chang. Bạn sẽ lắp phần top slide của blaster như bình thường. Khác biệt duy nhất là bạn phải lắp lower và front blocks theo đúng thứ tự để ráp được với nhau.

Bước một là lắp slide, catch, và plunger. Phần này không khác gì Foxbat gốc nên bạn cứ theo hướng dẫn của SillyButts. Cuối bước này, cụm slide sau khi lắp xong sẽ trông như vầy. Lưu ý: bạn cũng nên gắn barrel retention nut và screw vào front block trước khi làm tiếp.

Bước hai

Lắp cụm lower

Bước đầu tiên là lắp trigger linkage. Gắn cả hai pin vào trigger yoke.

Tiếp theo, lấy back block và trượt nó xuống theo guide rails trên grip cho tới khi chạm hết hành trình. Bạn cũng nên gắn trigger spring vào back block.

Kế đó, đặt cụm trigger linkage vào trigger well và móc trigger spring vào trigger.

Giờ bạn cần đưa front block trượt xuống theo guide rails của grip. Đồng thời, cụm trigger linkage sẽ trượt vào front block theo guide rails của nó. Bạn cũng sẽ gắn được clevis pin để giữ catch pusher.

Bước ba

Ghép hai nửa lại với nhau

Trước tiên, trượt cụm lower ở bước hai vào cụm upper ở bước một. Sau đó có thể gắn barrel vào để giúp giữ hai nửa dính lại với nhau.

Trước hết, gắn một tấm side panel và bắt tất cả các con vít được tô sáng. Tiếp theo, lặp lại bước đó cho tấm side panel bên còn lại.

Bước tiếp theo là trượt lower pic rail (được tô sáng) qua front block và cố định bằng cách bắt muzzle vào sau đó.

Mảnh bắt buộc cuối cùng là back pic rail. Mảnh này được cố định bằng cùng loại vít như các tấm còn lại. Chỉ cần bắt vào các lỗ được tô sáng ở cả hai bên của blaster.

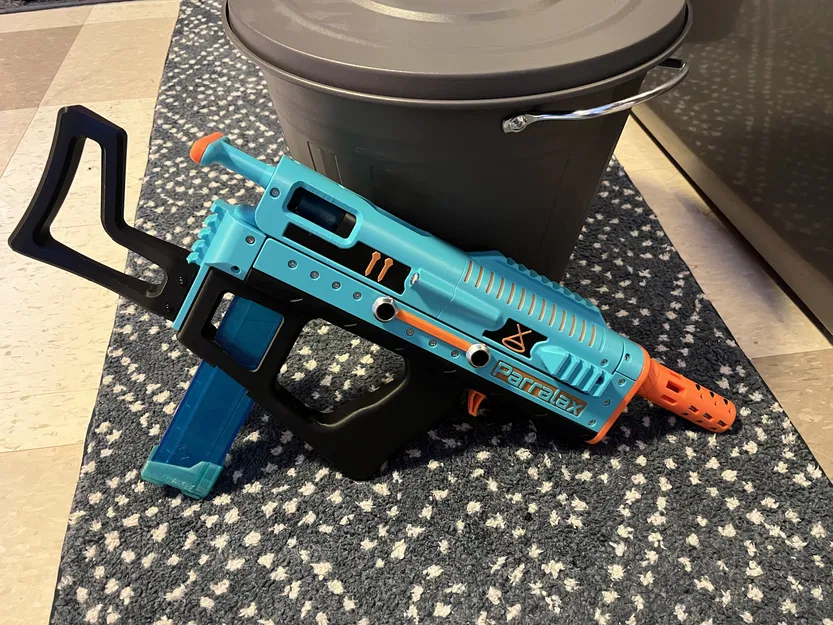

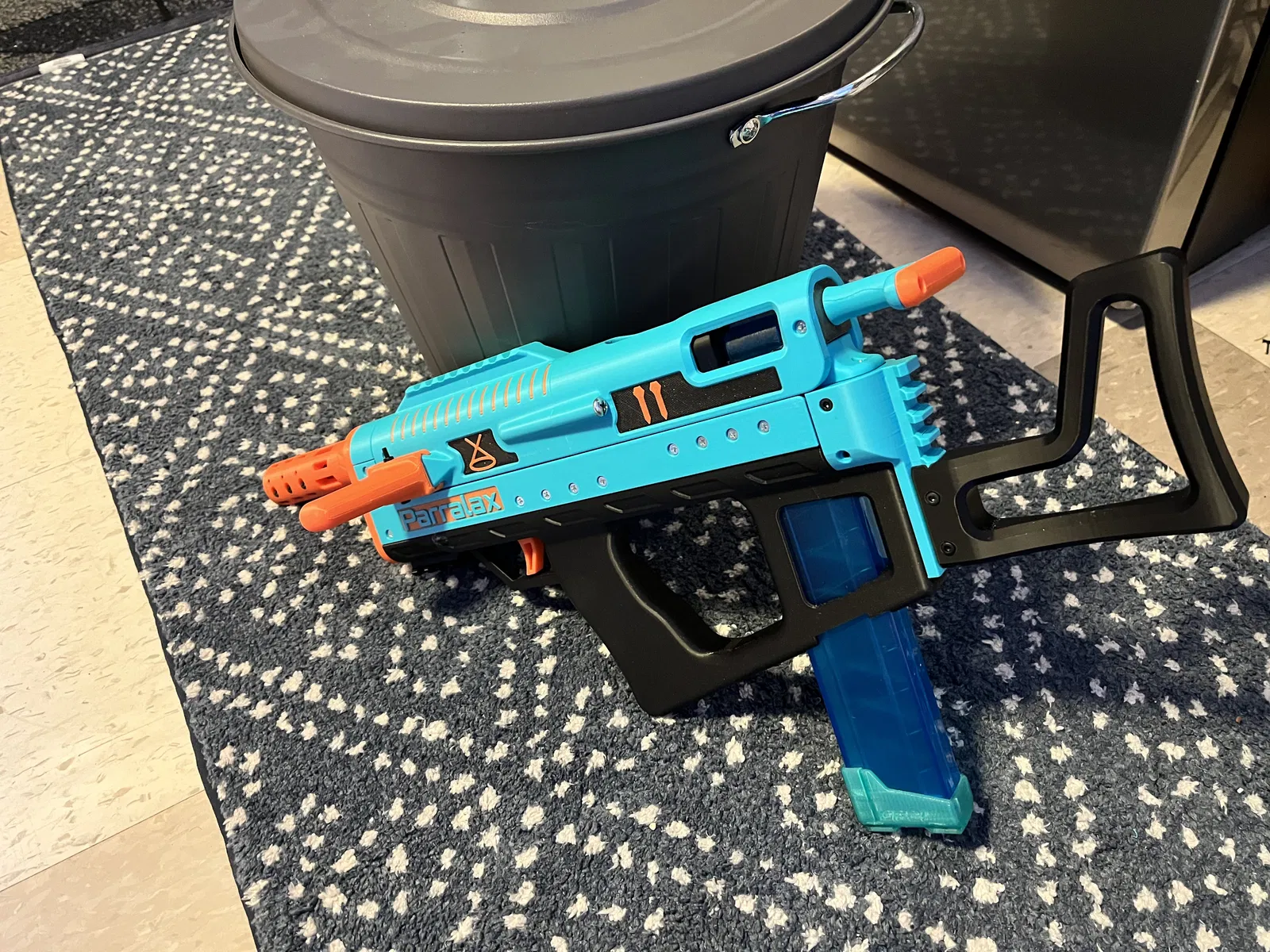

Vậy là bạn đã có một Parallax hoàn chỉnh với đầy đủ các phần bắt buộc đã được lắp.

Ngoài ra còn có thêm vài món add-on nếu bạn muốn gắn thêm.

Món đầu tiên là stock như hình dưới.

Stock cần 2x m3 hex nuts và 2x m3x25mm screws để lắp. Nó đủ dài để khi bạn tì vai blaster, lúc priming thì slide sẽ không đập vào người.

Add-on tiếp theo là side priming grip như hình dưới.

Side priming grip cần 1x m3 hex nut và 1x m3x25mm screw để lắp. Lưu ý nhỏ: mình chưa test grip này với lò xo cao hơn 788 spring, nên nếu lên tải lò xo cao hơn thì hiệu quả có thể khác. Dù vậy, do hướng đặt khi in nên về cơ bản nó vẫn khá cứng cáp.

Add-on cuối cùng mình có kèm là các side detail panels này (được tô sáng trong hình dưới).

Mình rất khuyên bạn thêm pause layer trong slicer và đổi filament cho phần detail nằm trên mặt panel. Làm vậy nhìn lên slide sẽ đẹp hơn hẳn và tăng texture tổng thể cho blaster. Mấy tấm nhỏ này có thể cố định bằng cách chấm một ít superglue rồi tán đều ở mặt sau của panel.
