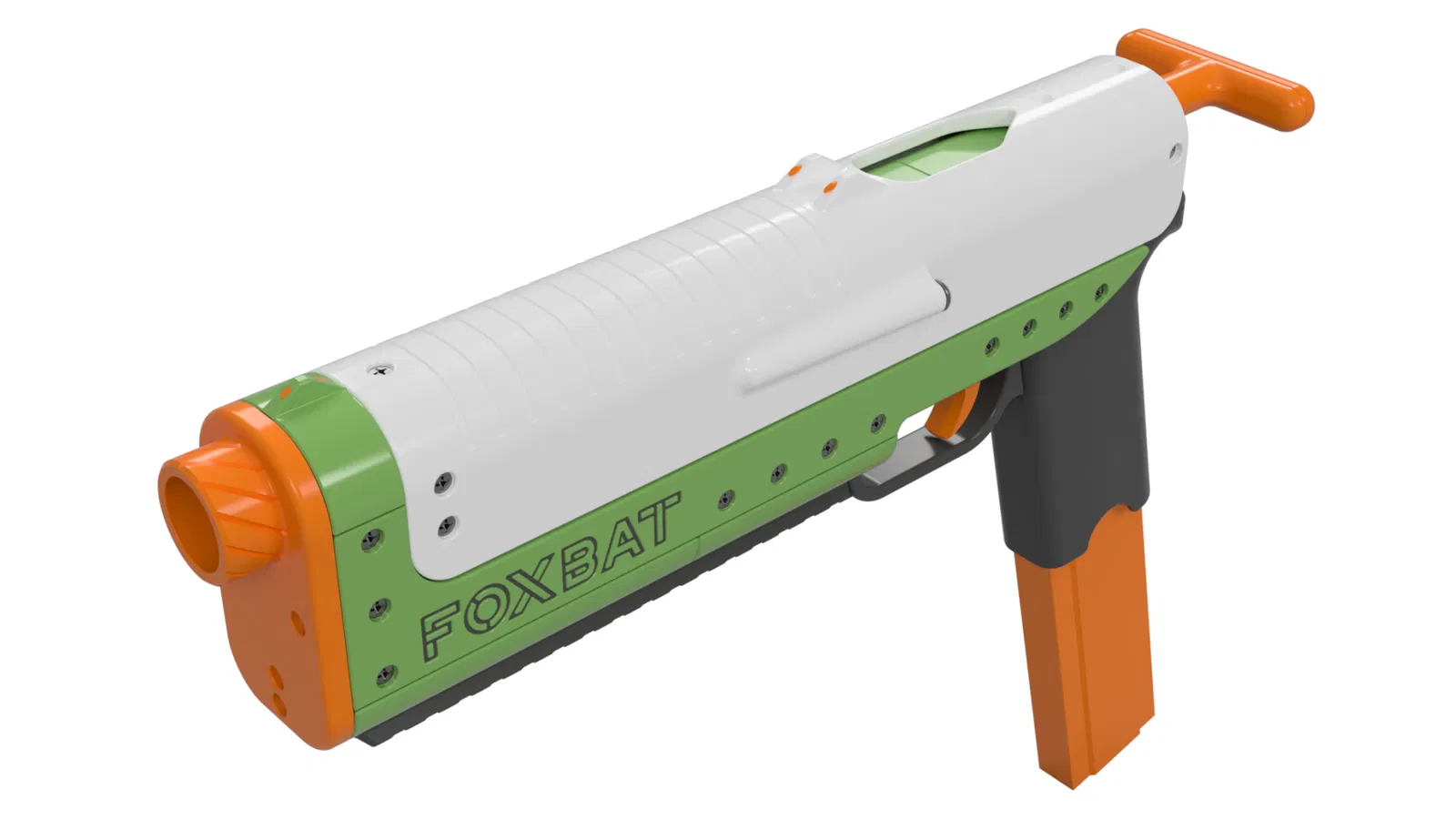

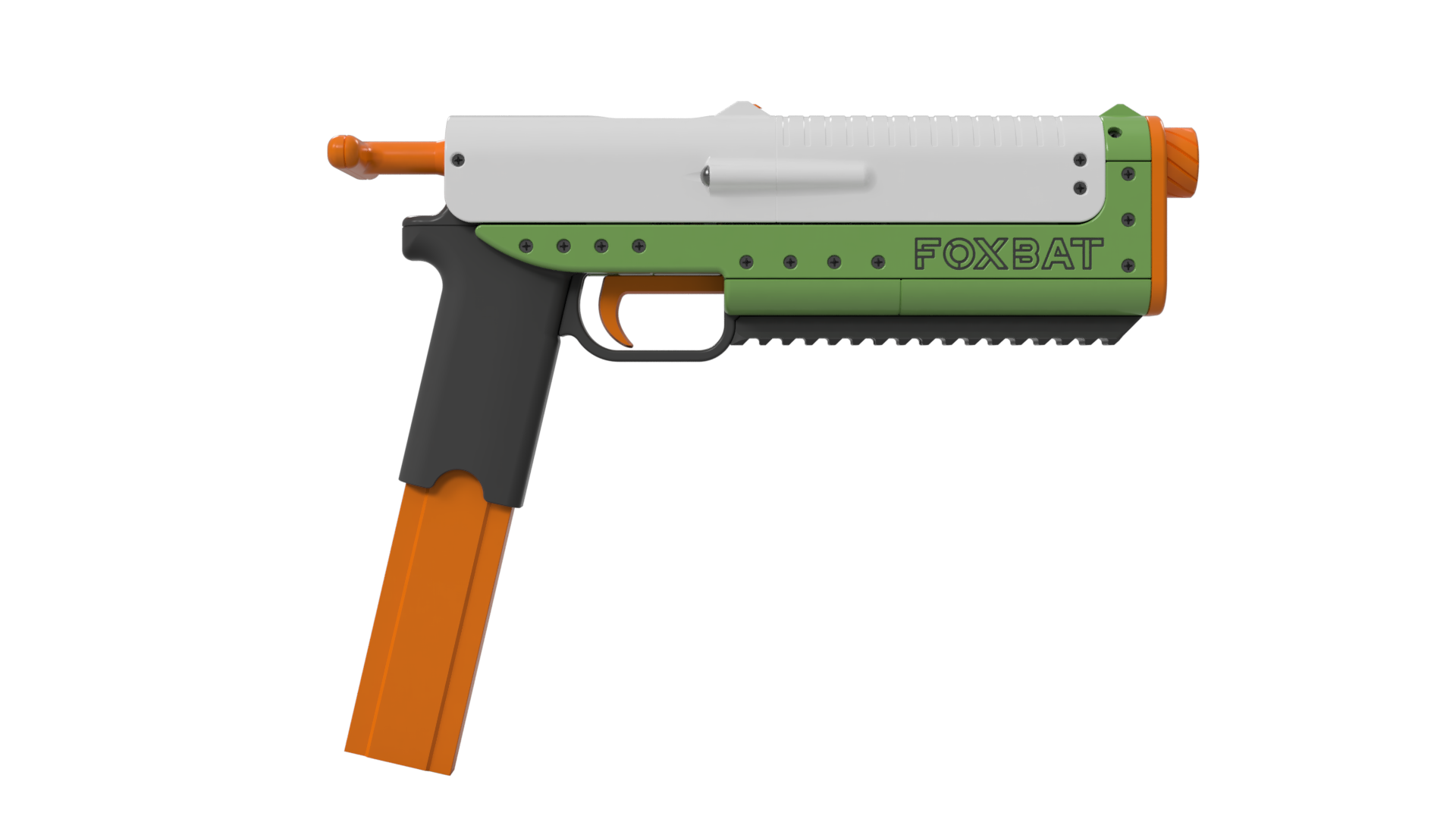

Foxbat - Súng lục Handcannon Tích hợp Băng đạn (Súng Nerf In 3D)

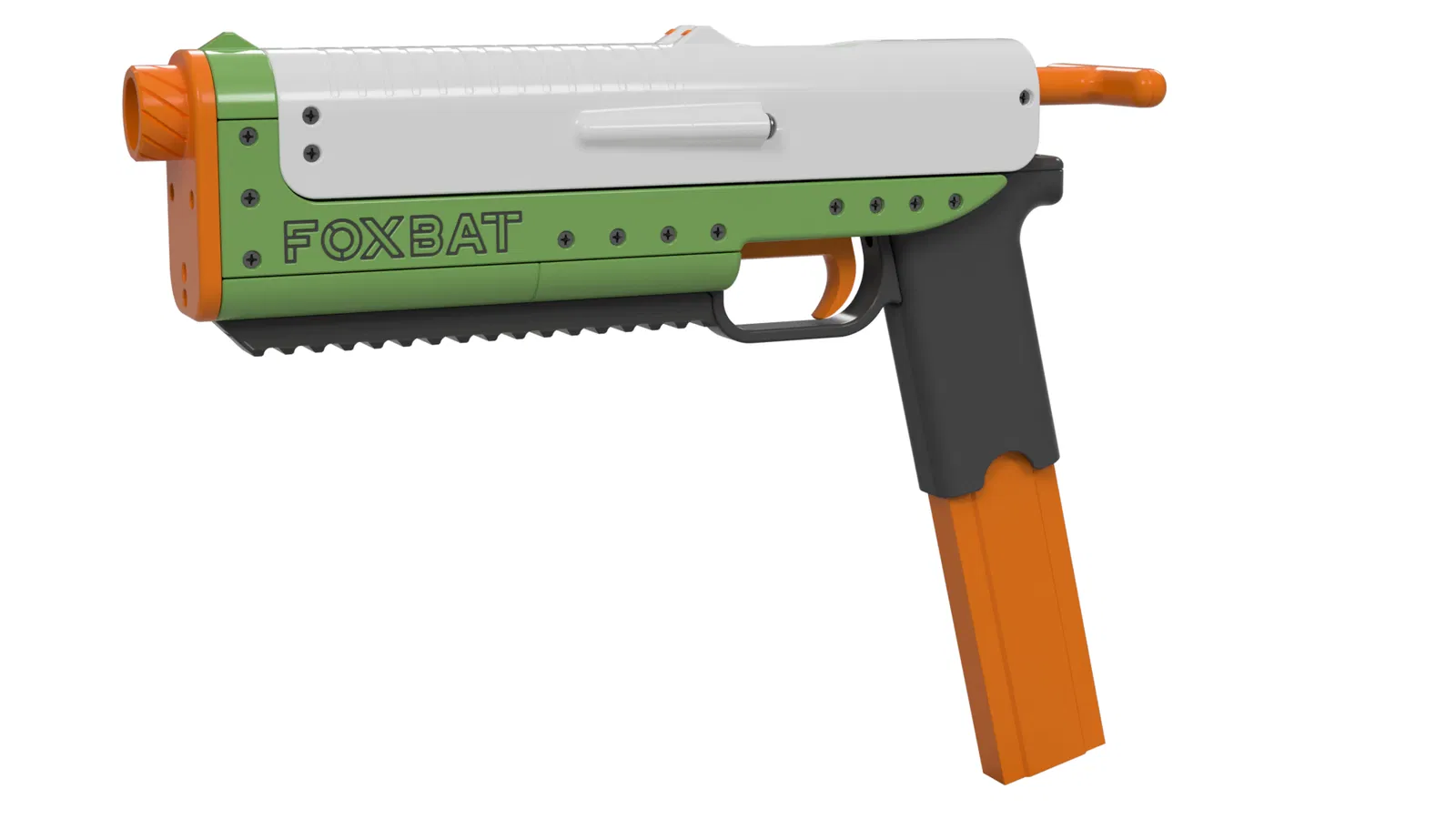

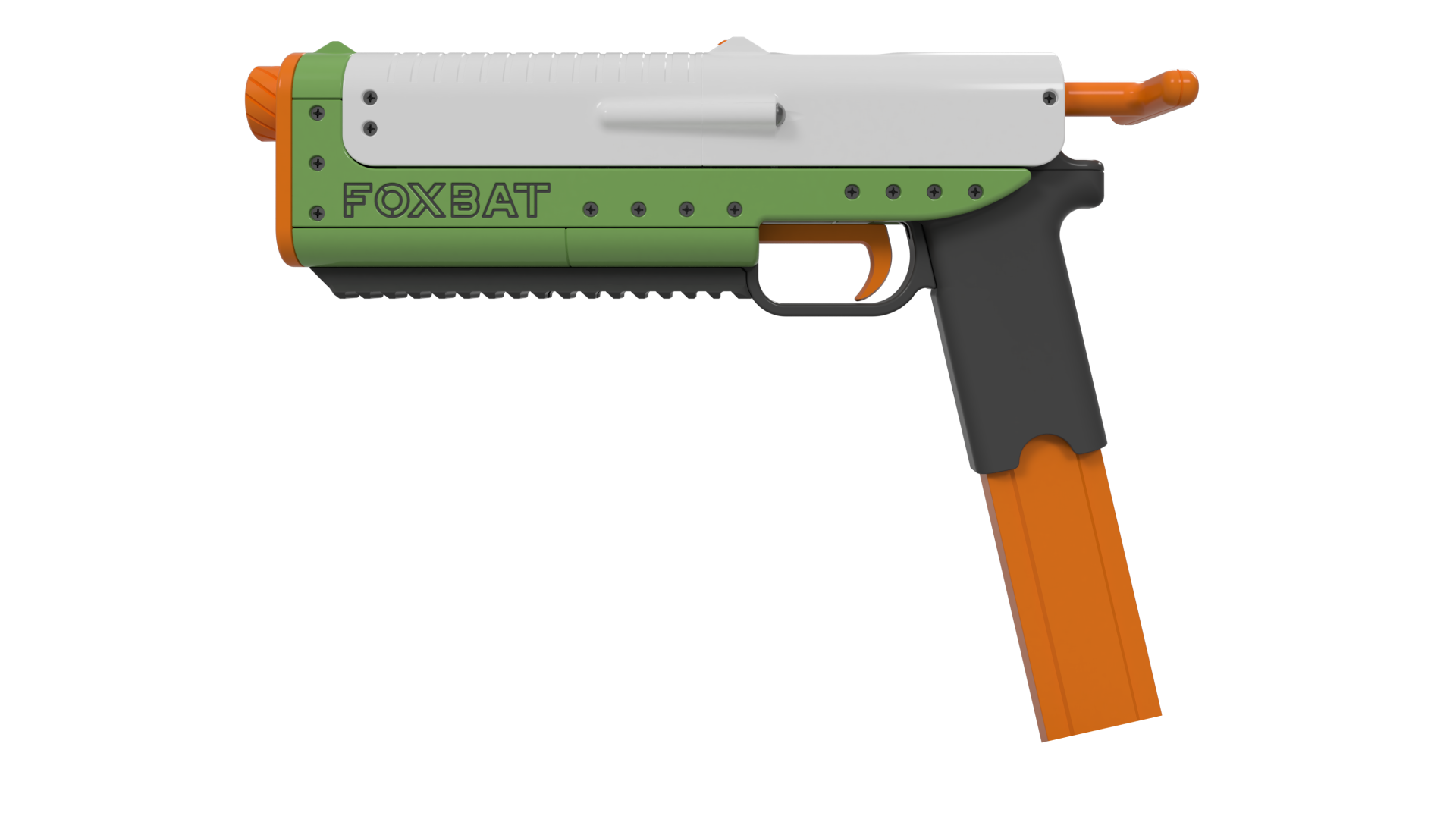

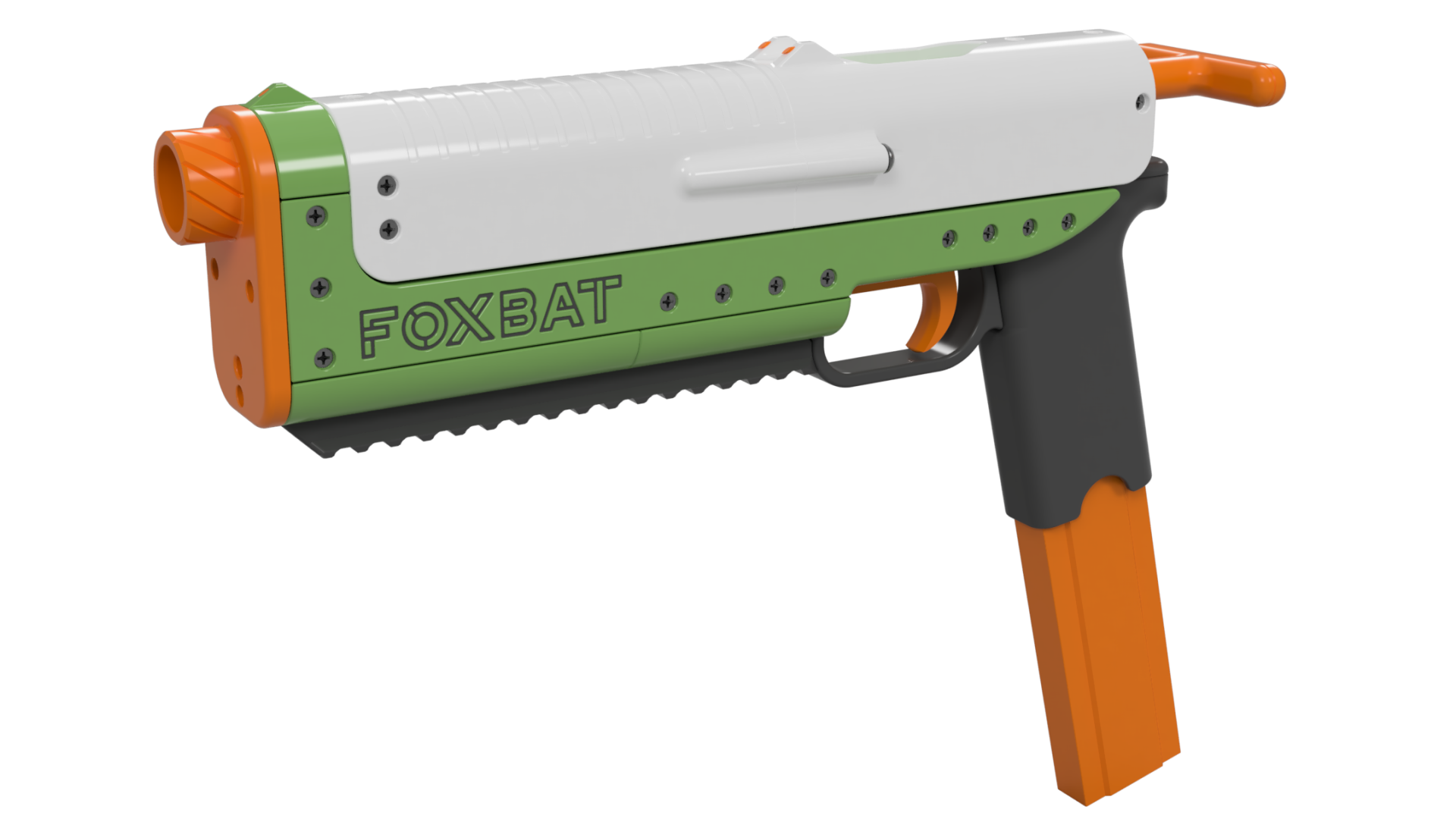

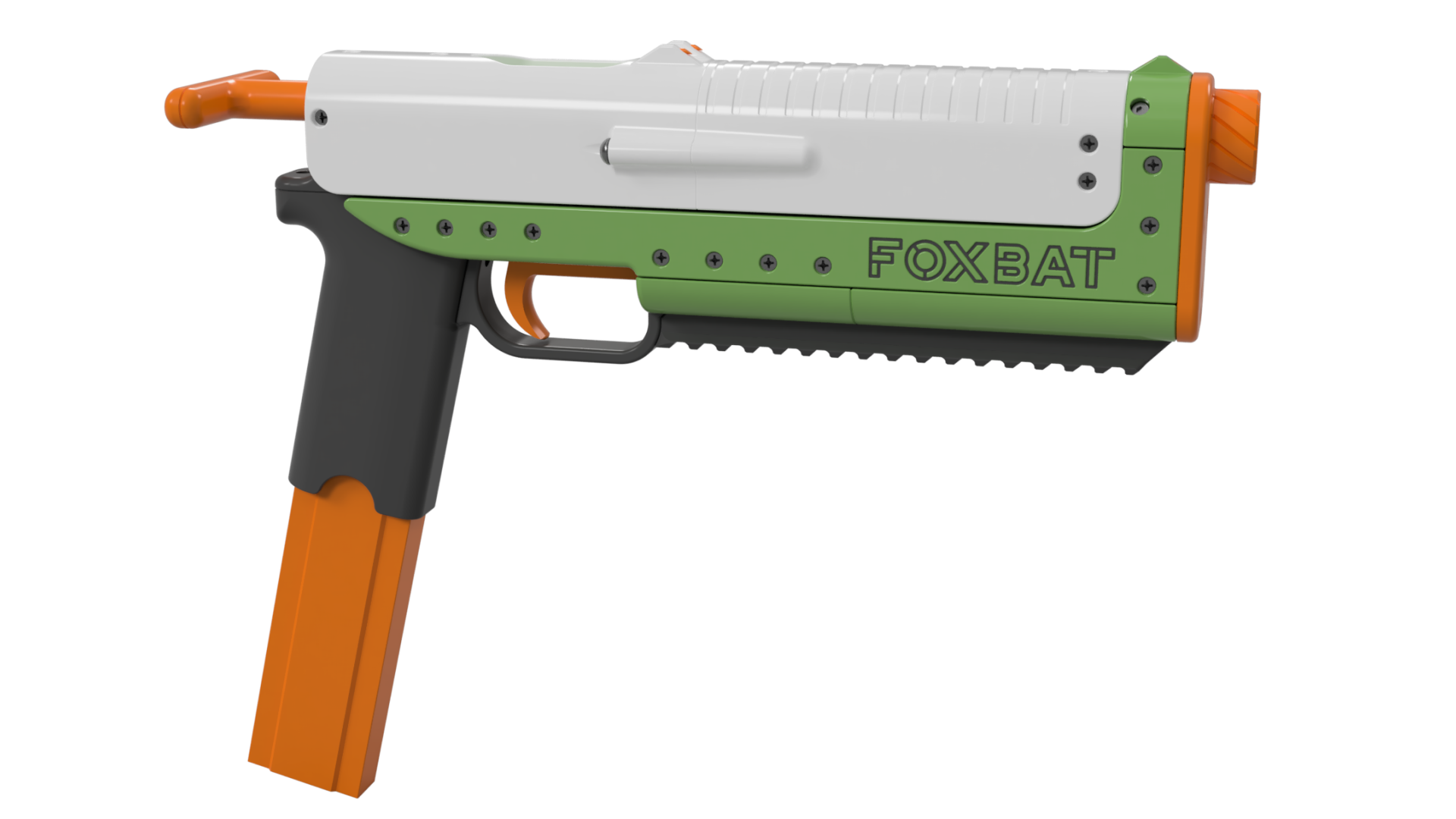

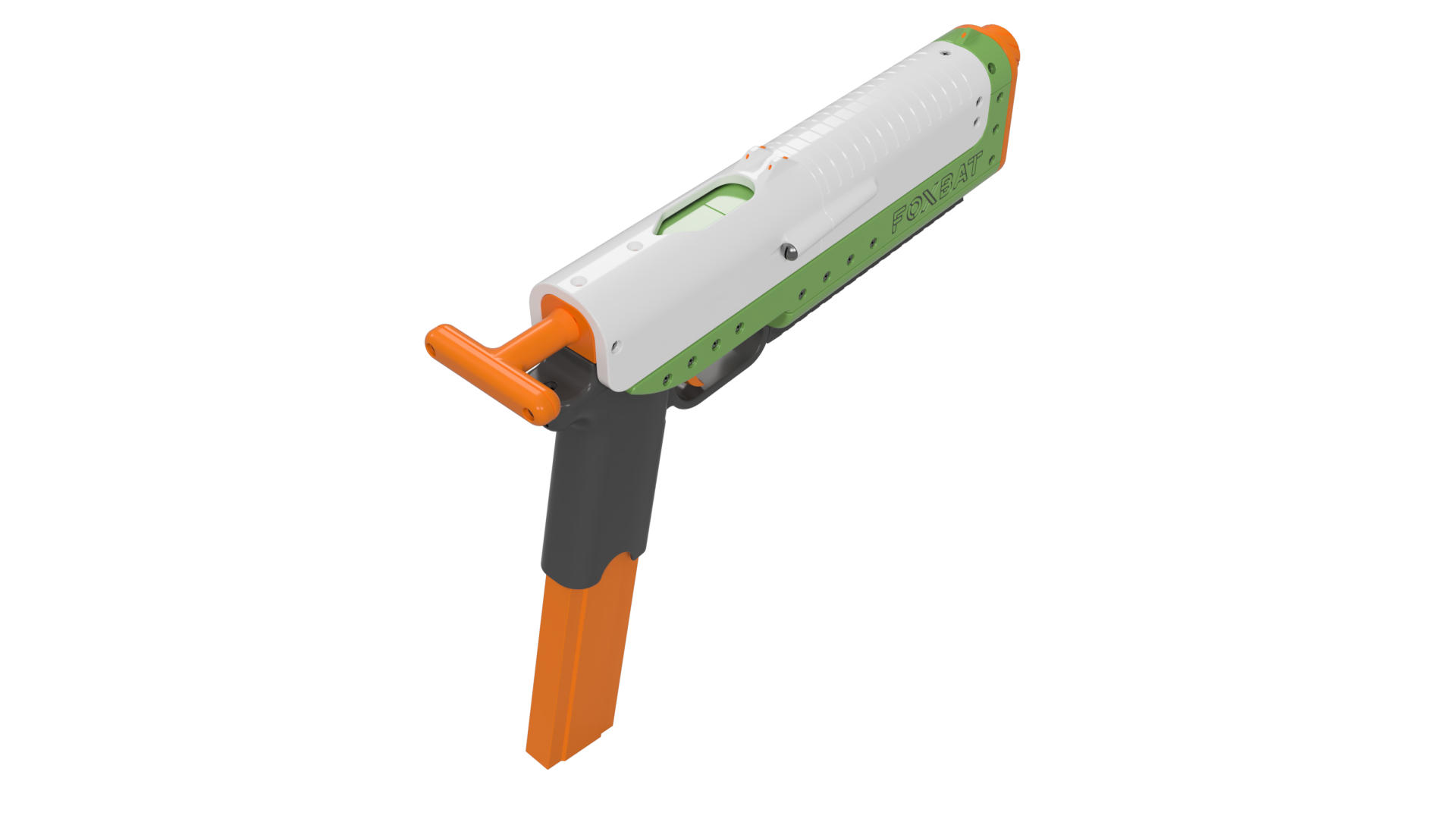

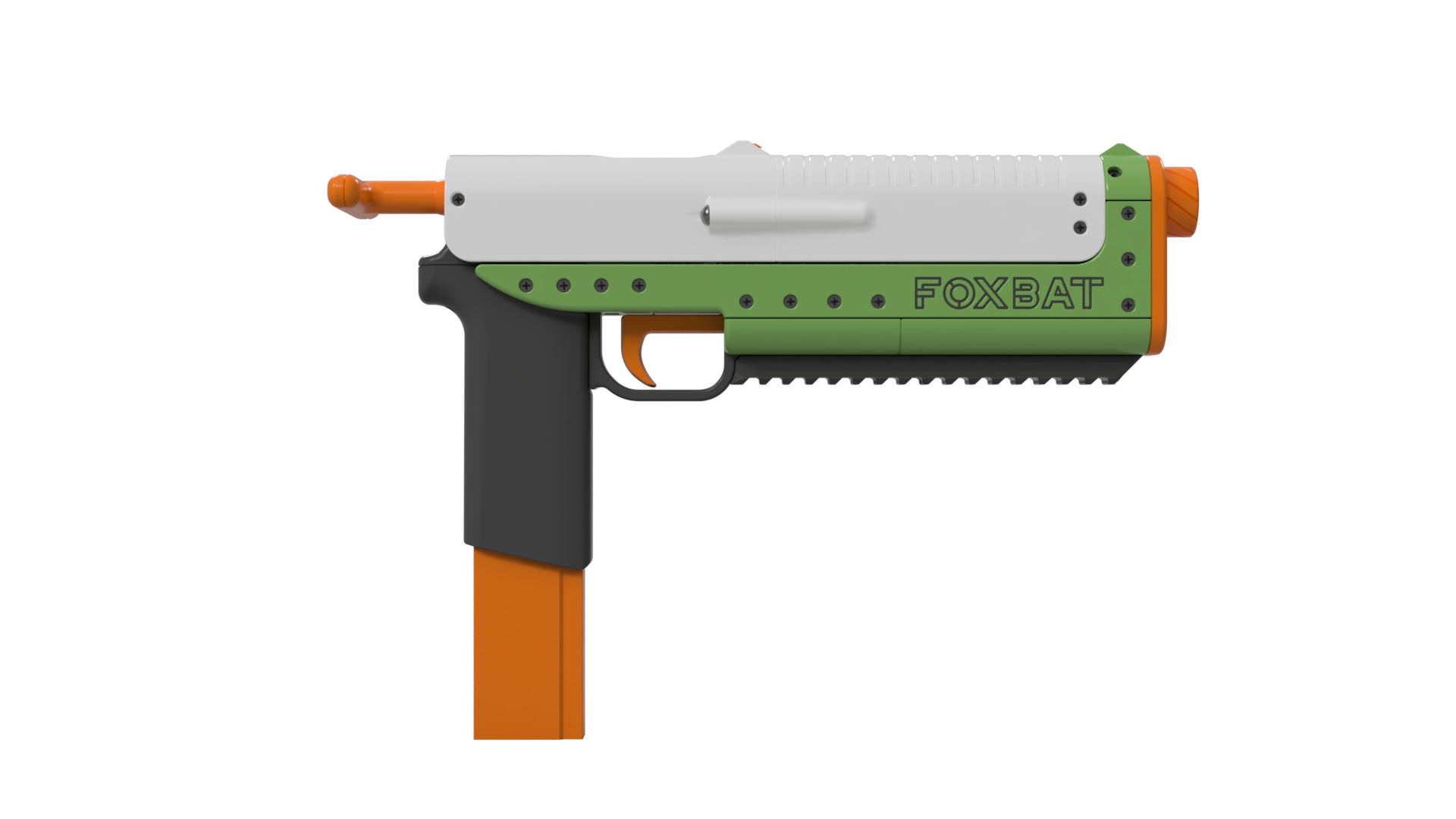

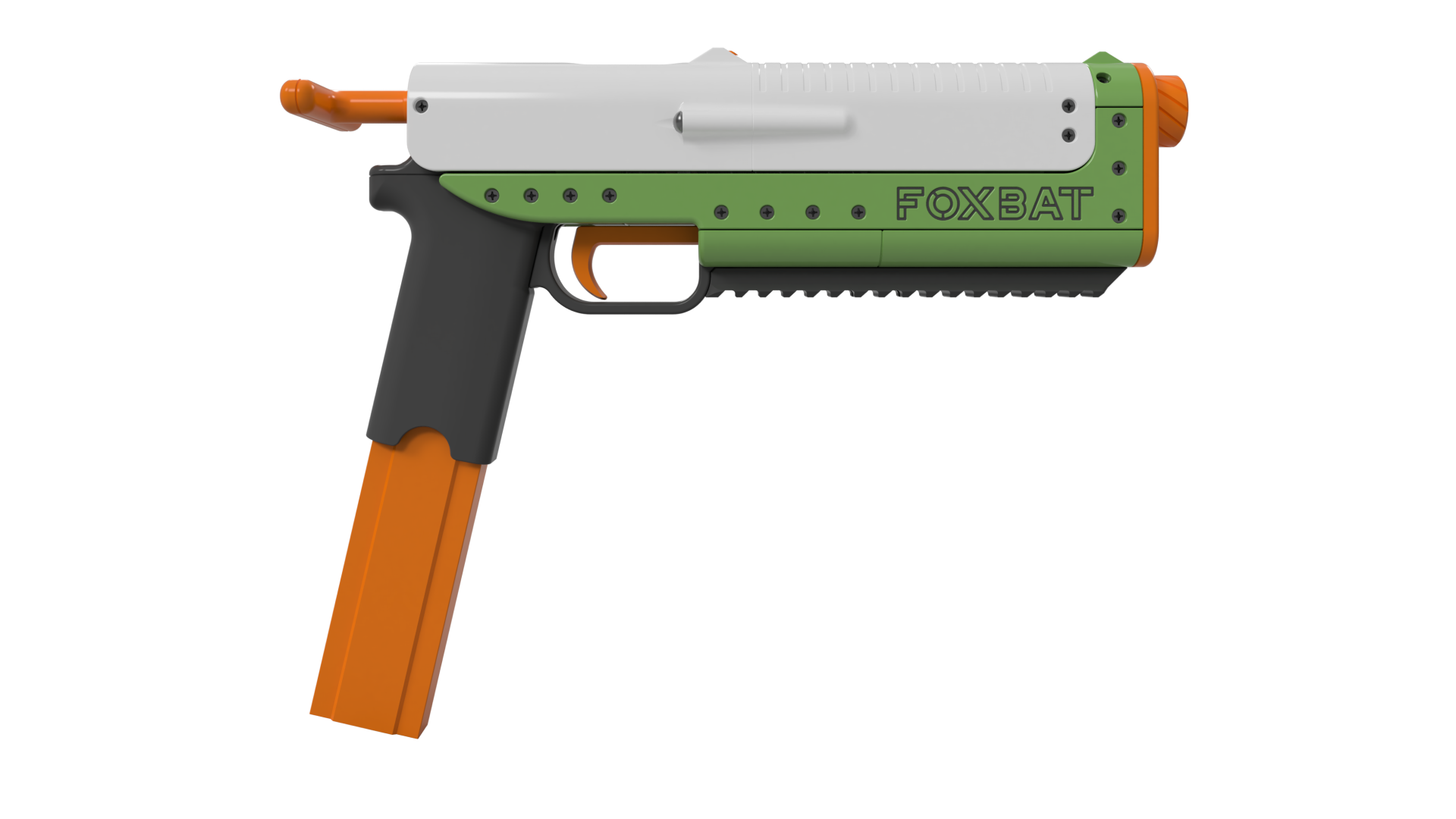

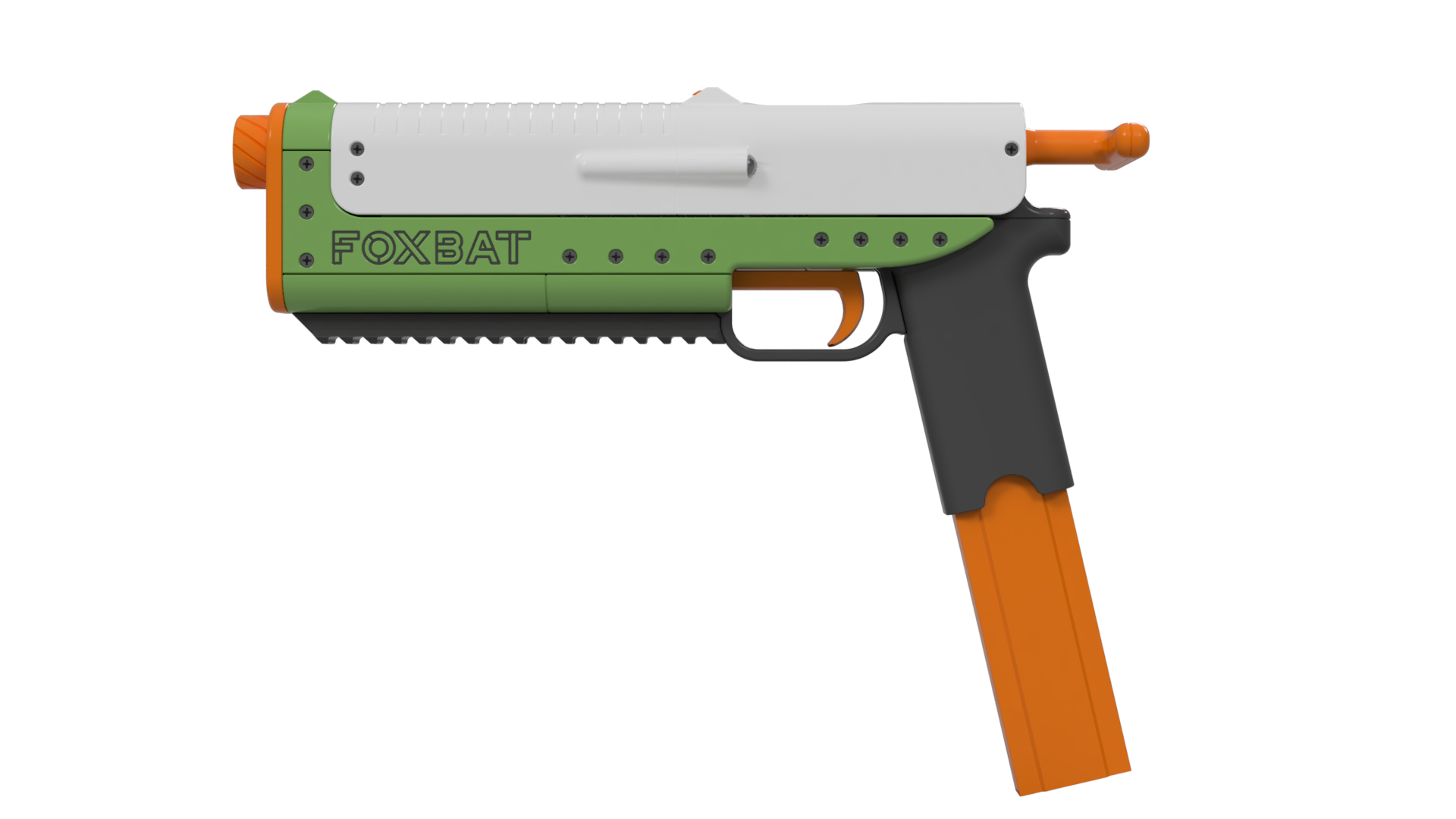

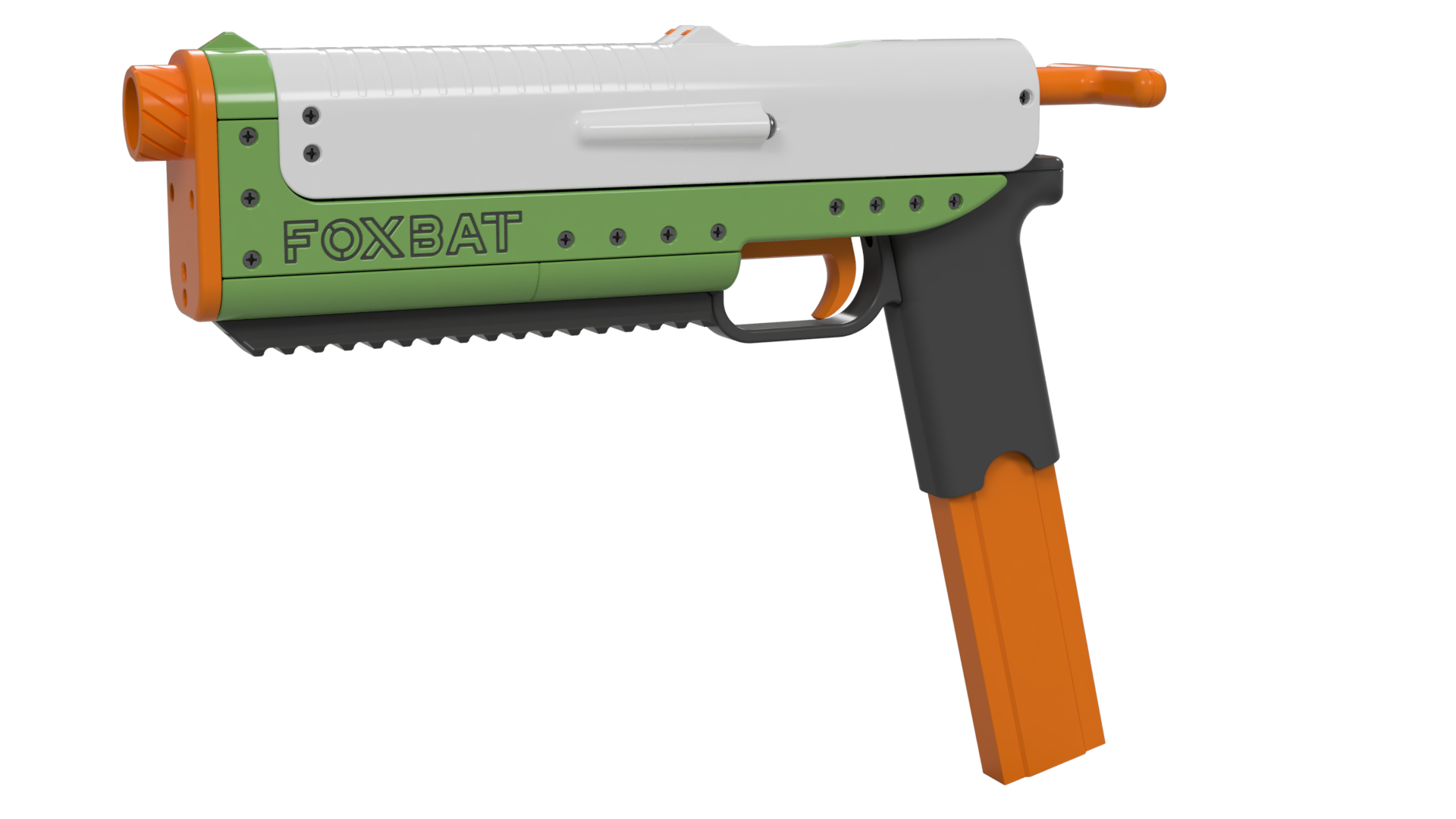

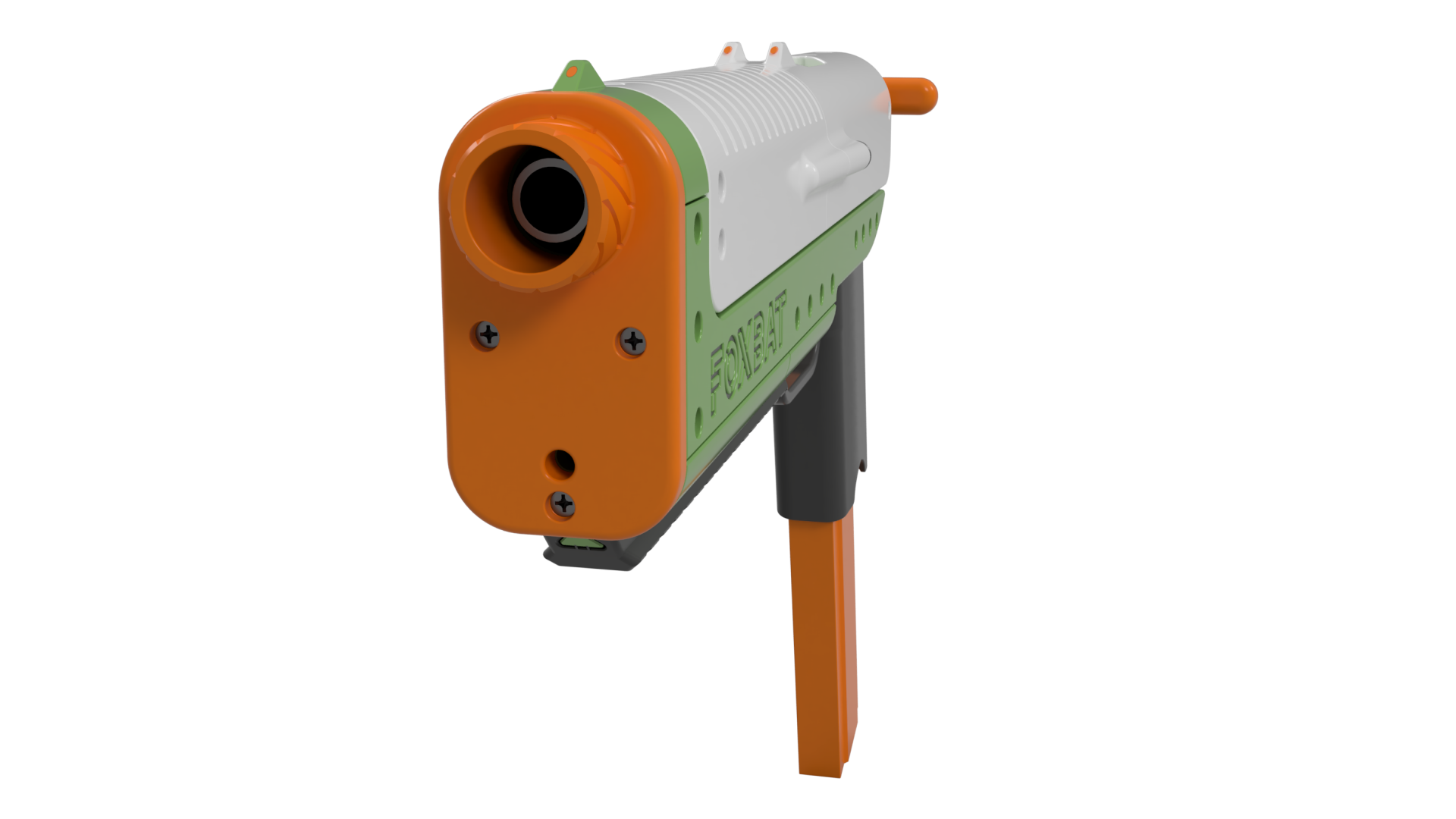

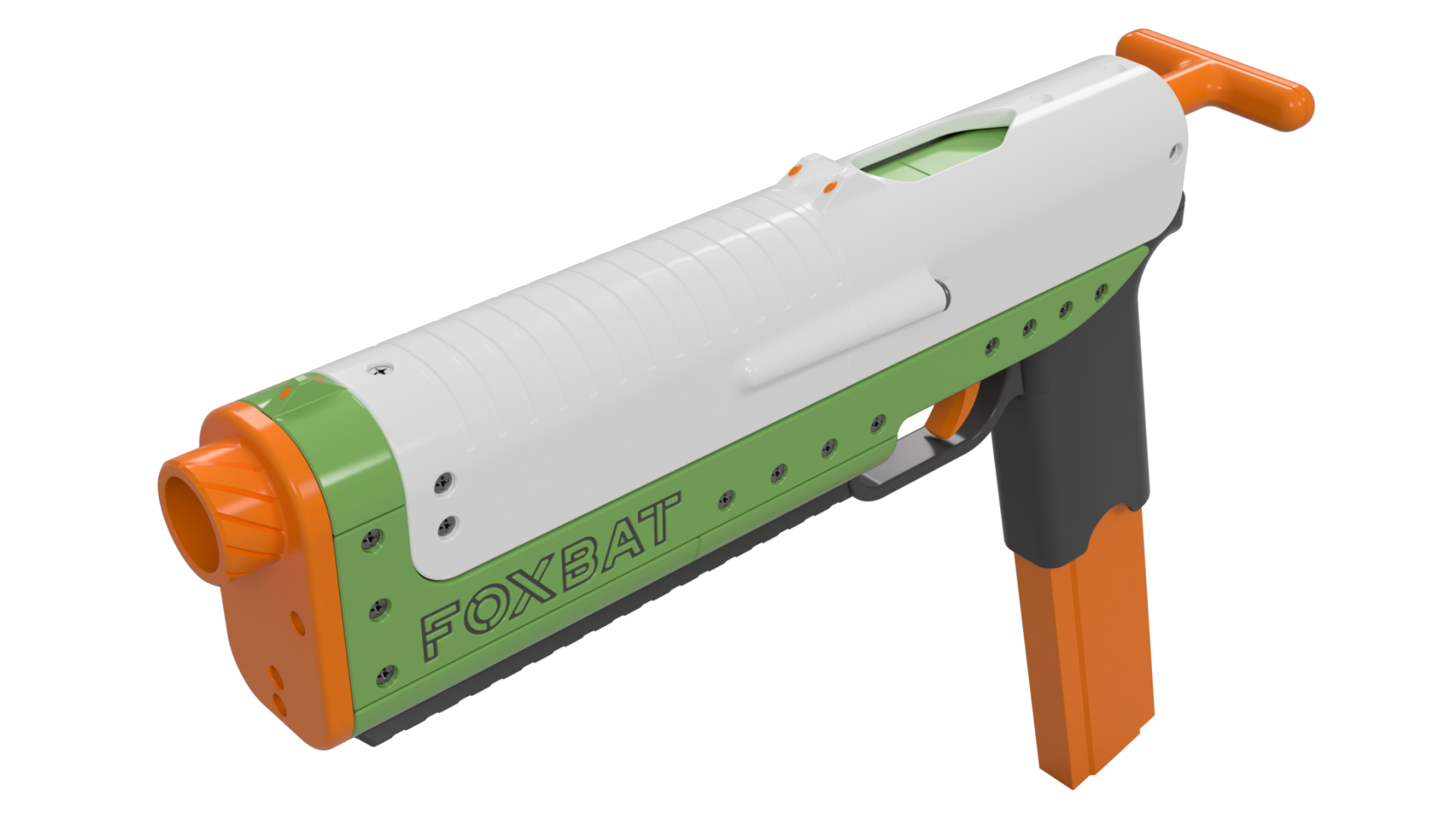

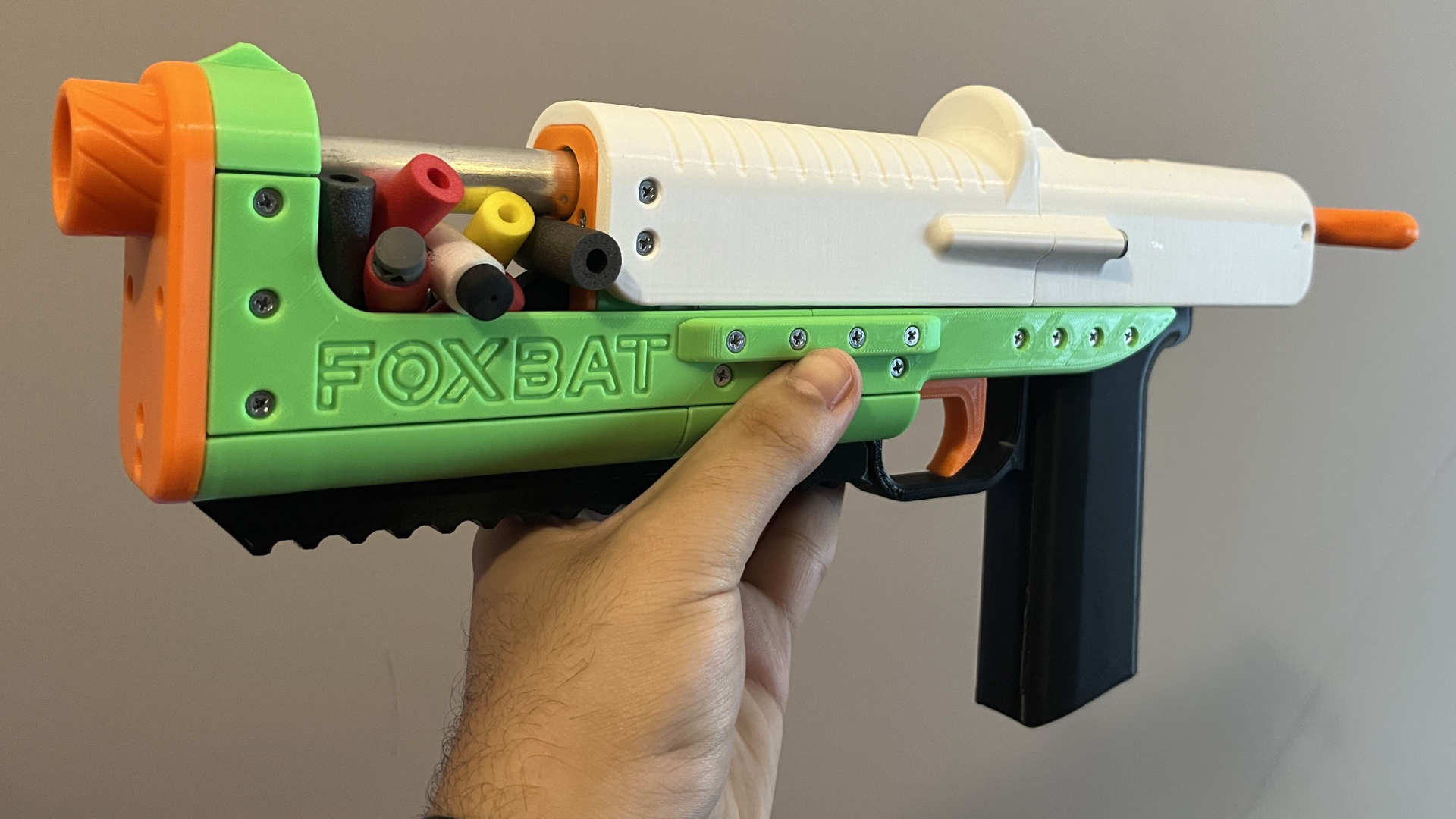

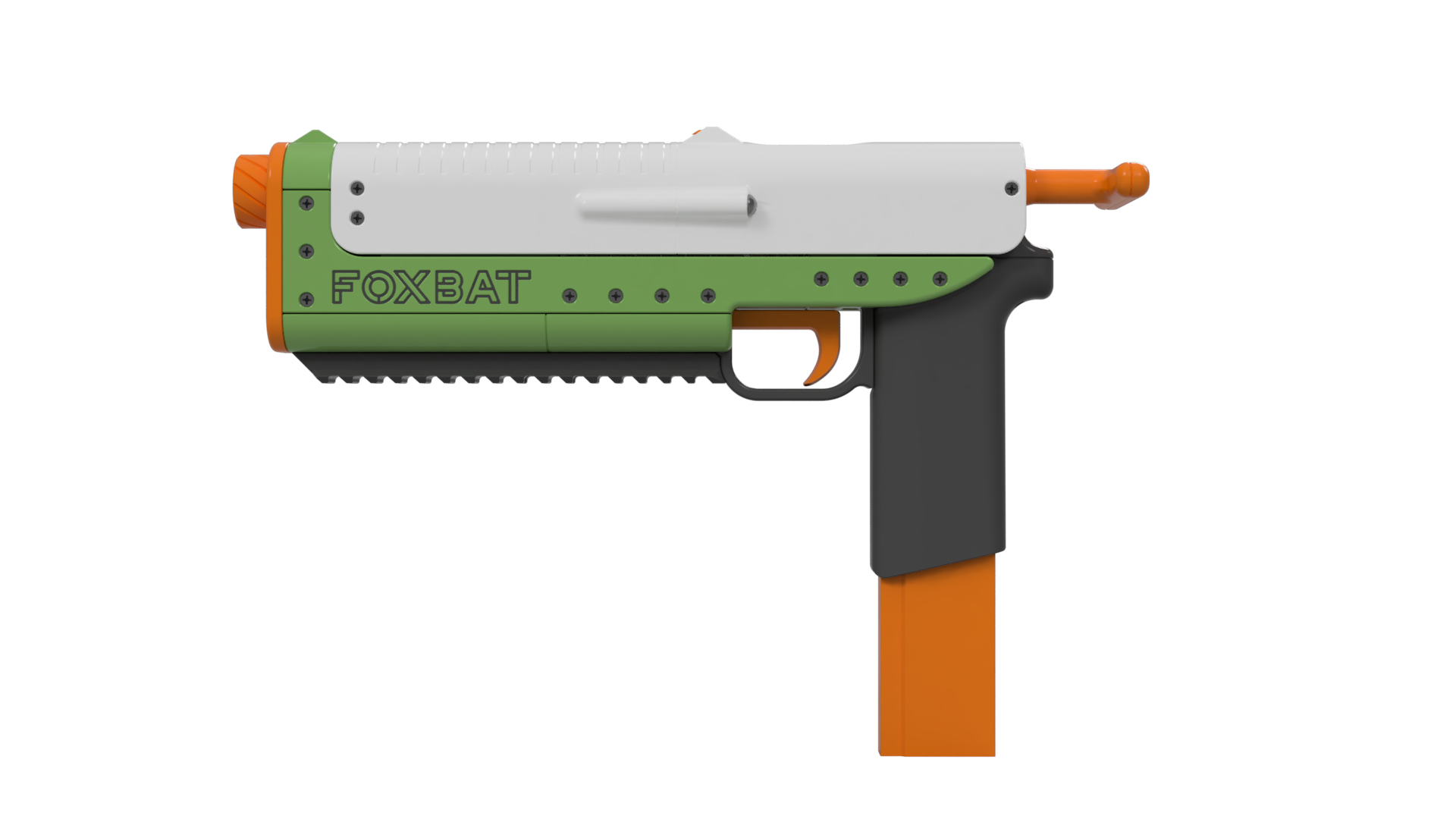

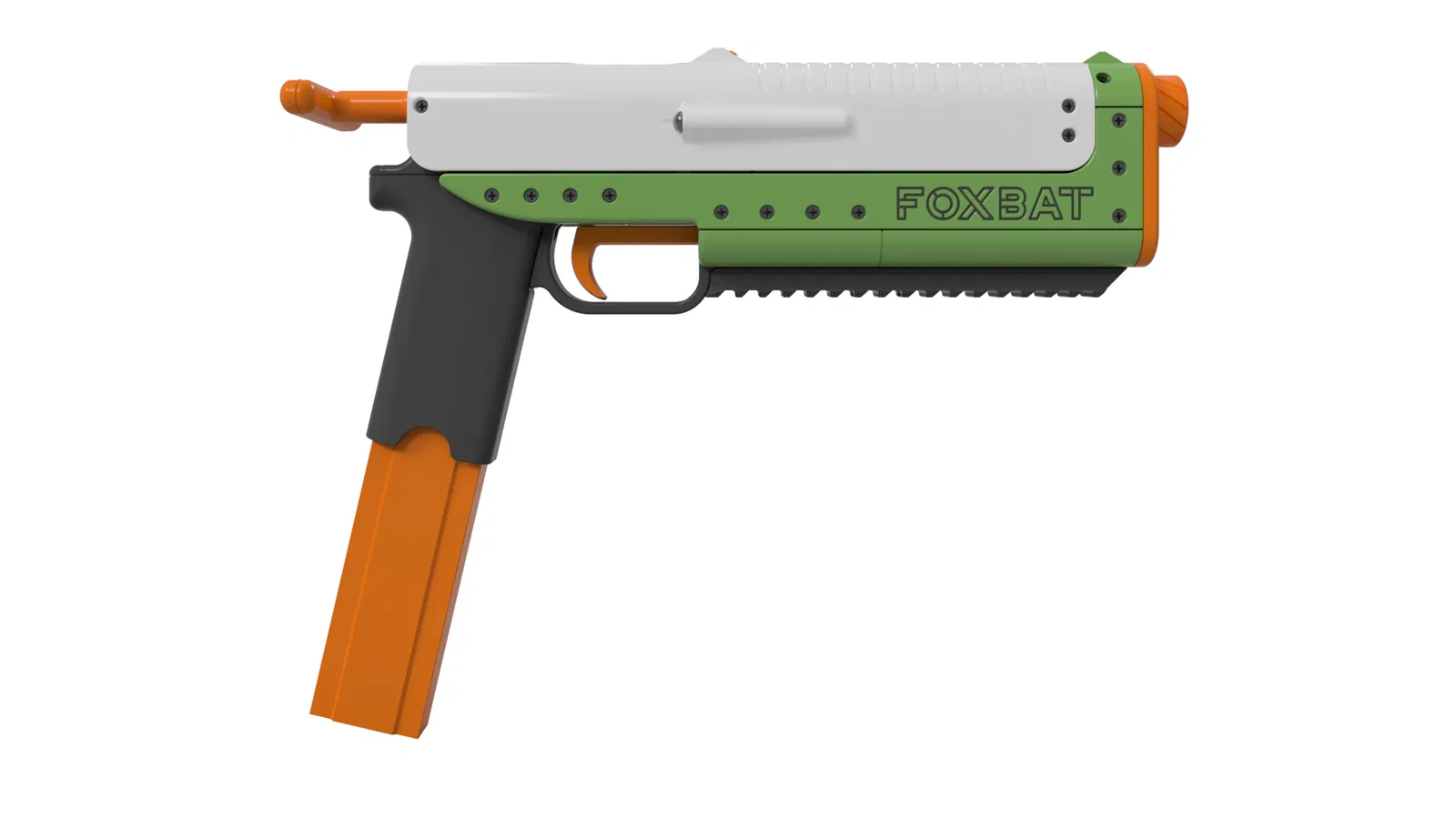

Foxbat là một khẩu Nerf handcannon KHỔNG LỒ, sử dụng băng đạn Talon hoặc Talon góc, nạp đạn qua báng súng!

Tổng quan về súng:

Buổi bắn thử:

HÃY ĐỌC PHẦN "Thông tin in" của trang mô tả này TRƯỚC KHI in súng!

Có một hướng dẫn lắp ráp đầy đủ bằng văn bản và hình ảnh cho Foxbat, có sẵn dưới dạng tải xuống PDF trong kho lưu trữ tệp Printables này :)

Người bán

Danh sách đầy đủ những người bán ngoài Mỹ có tại đây: https://www.stuffbysilly.com/wheretobuy

Bộ phụ kiện phần cứng có sẵn từ những người bán này:

• OutOfDarts: https://outofdarts.com/products/sillybutts-foxbat-hardware-kit
• SilverFoxIndustries: https://silverfoxindustries.shop/products/foxbat-by-sillybutts-hardware-kit

Súng in hoàn chỉnh có sẵn từ những người bán này:

• OutOfDarts:

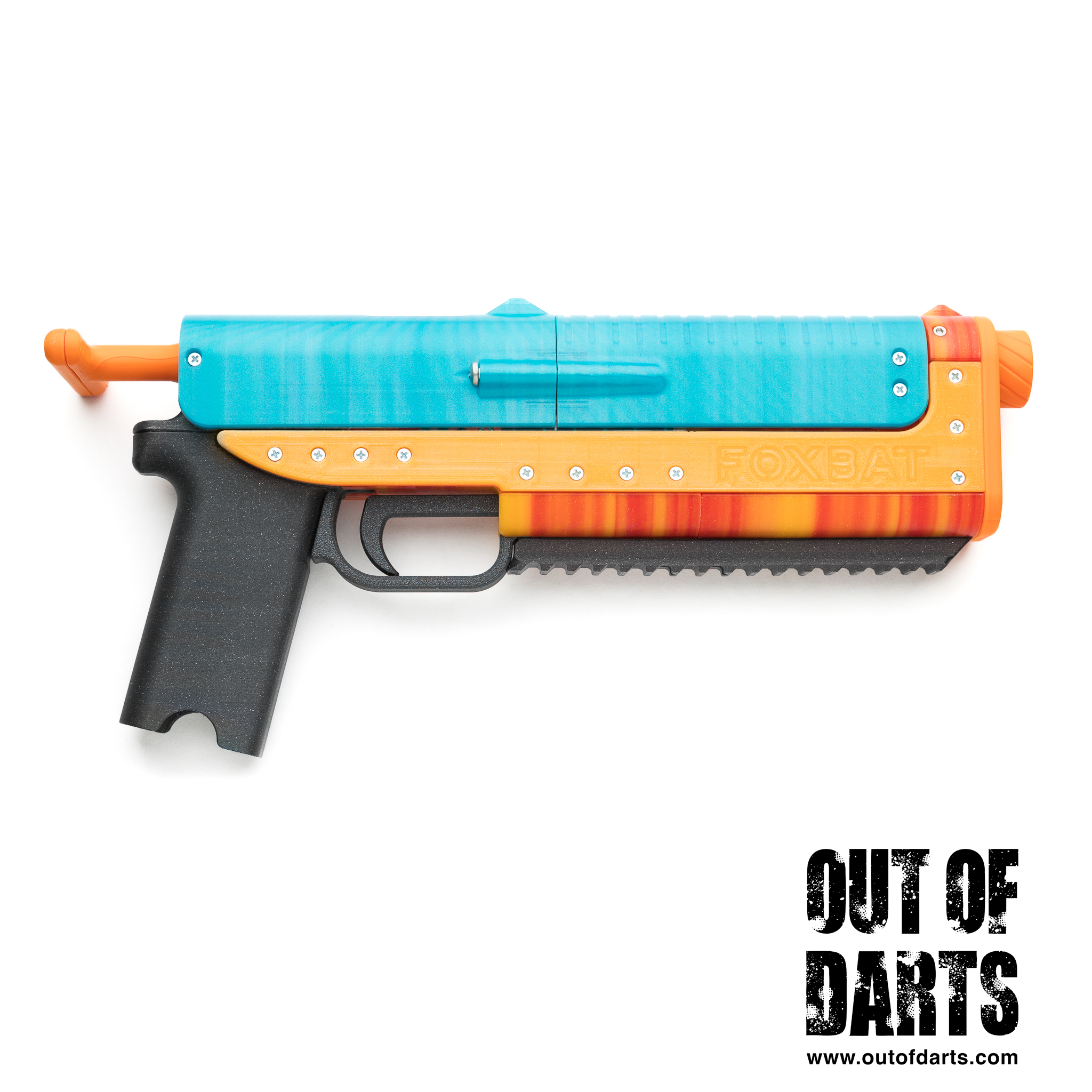

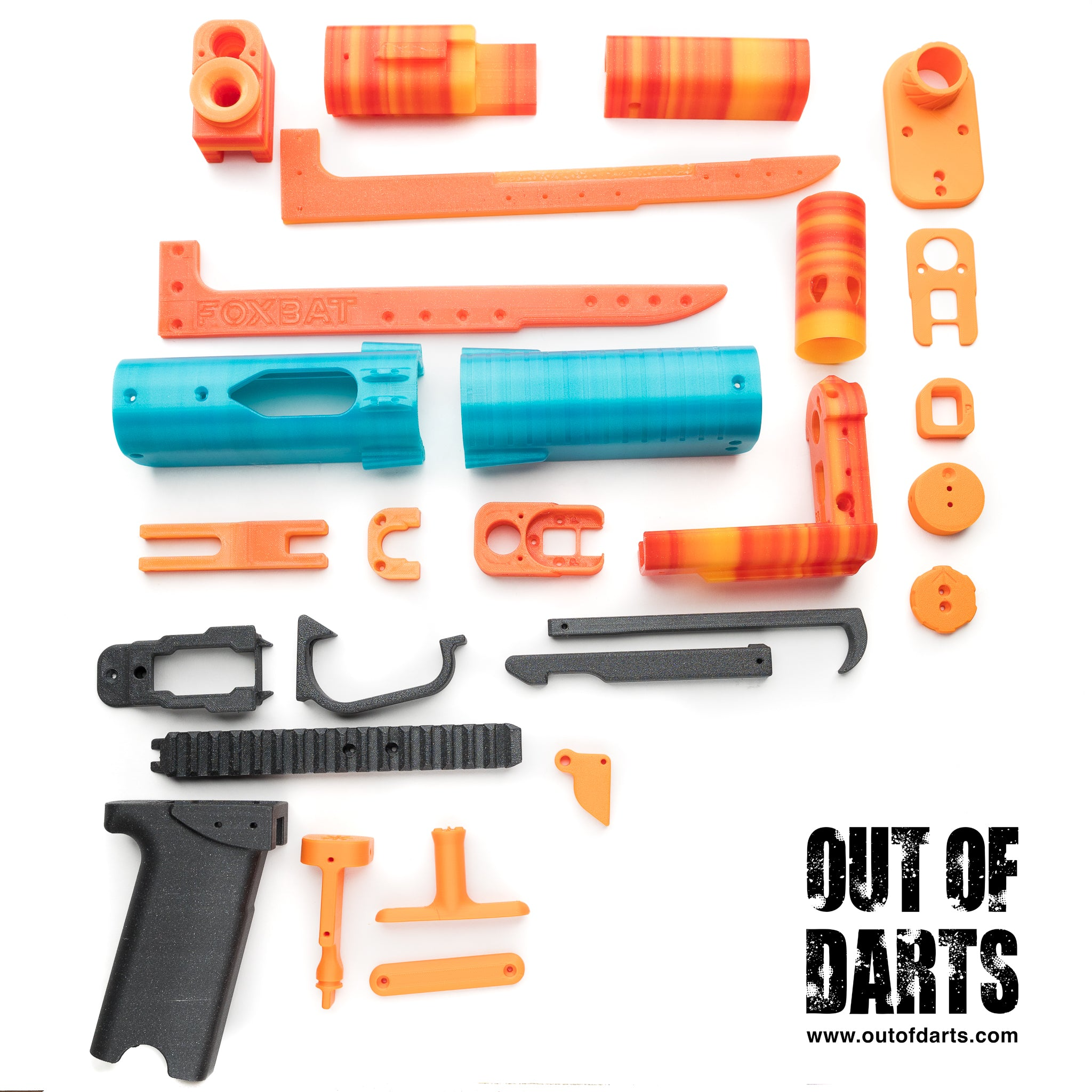

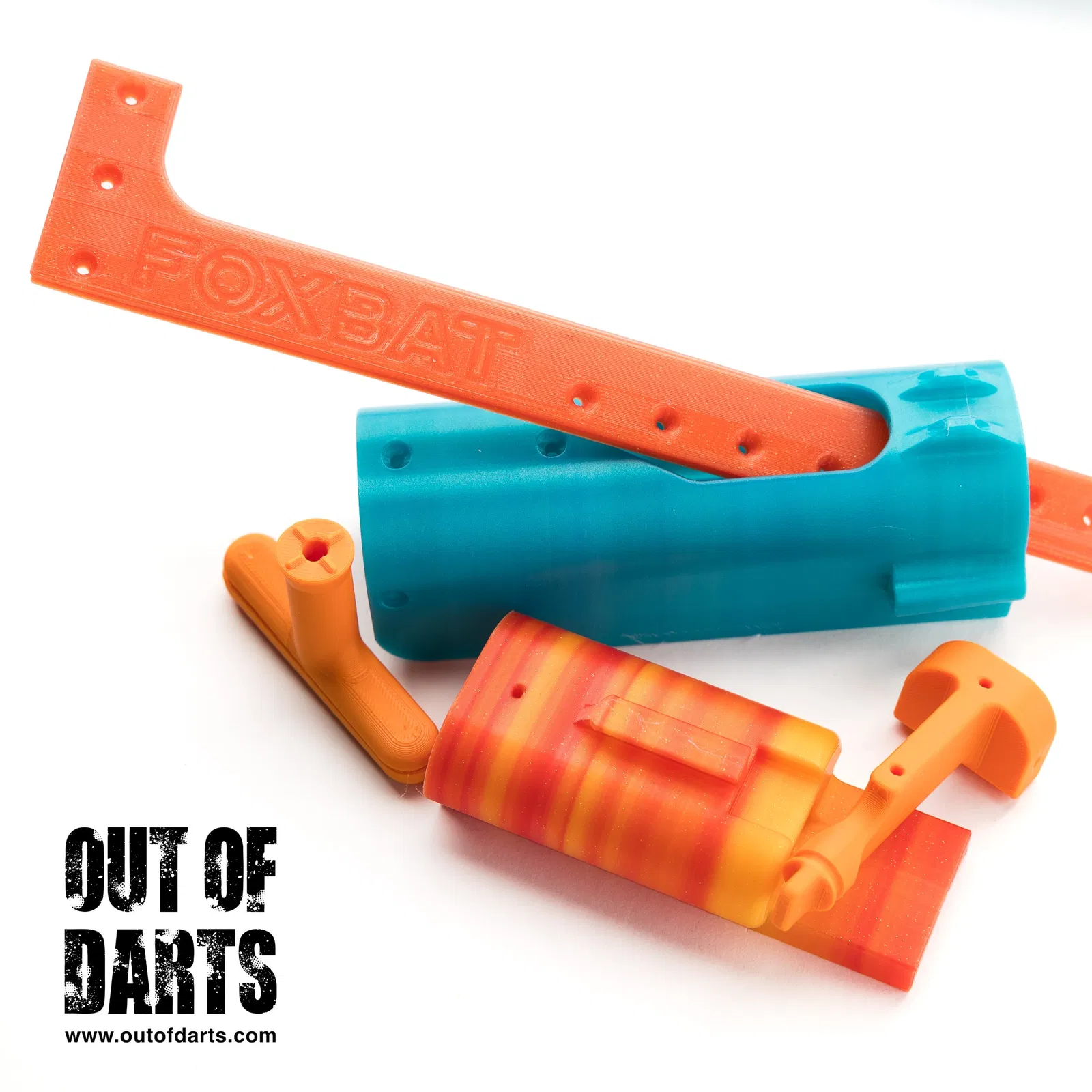

  • Các bộ phận in và súng lắp ráp hoàn chỉnh: https://outofdarts.com/products/sillybutts-foxbat-3d-parts-hardware-kit

• SilverFoxIndustries:

  • Các bộ phận in: WIP
  • Lắp ráp hoàn chỉnh: WIP

Băng đạn & Đạn

Foxbat sử dụng đạn nửa, và tương thích với hầu hết các loại đạn nửa trên thị trường. Đạn nửa Dart Zone, Đạn nửa Worker, v.v.

Foxbat tương thích với băng đạn Talon thẳng và Talon góc do Worker sản xuất, và các băng đạn khác tuân theo thông số kỹ thuật tương tự.

Súng vừa với băng đạn OutOfDarts Koda/Tachi nếu bạn sử dụng Báng Talon rút ngắn, có khoảng trống cho các đường gân trang trí đặc trưng của các băng đạn đó.

Súng có đủ khoảng trống để sử dụng các băng đạn Talon siêu ngắn 10 viên Talon và Talon góc của Worker.

Súng không sử dụng băng đạn Talon góc loại "slim", như của Nightingale, Diana, hoặc DZ Venom Pro. Súng không tương thích với băng đạn Game Face Trion do các "cục lồi" trang trí lớn của chúng, cũng như không tương thích với băng đạn Nerf góc Pro, hoặc băng đạn Dart Zone Katana (vì không phải là thông số kỹ thuật Talon).

Hiệu suất

Foxbat với nòng 9" mặc định tương thích với các nòng SCAR "kiểu slim", như SCAR gắn khít của Worker, SCAR Whisker in 3D của Thanhtacles, và SCAR gắn khít của Dart Zone.

Để ước tính sơ bộ FPS cho một nòng và lò xo nhất định, Foxbat khá giống với SLAB. Vì vậy, nếu bạn biết FPS của một cấu hình trong SLAB, nó sẽ tương tự với Foxbat.

Lò xo

Nòng

FPS (trung bình)

Người đóng góp

k25, dài 4"

788 lò xo, dài 130mm

9" nòng .527"ID

~130 FPS

OutOfDarts

Lò xo OOD Siege 50 (2.0 x 130mm)

Nòng SCAR Worker Prophecy (318mm)

208 FPS

k25, 19 vòng xoắn

CÓ PISTON TĂNG CƯỜNG TÙY CHỈNH VÀ 100% INFILL KHI XOAY!

Nòng 9" 13mmID

241 FPS

Ian Whitehouse

k25, 19 vòng xoắn

CÓ PISTON TĂNG CƯỜNG TÙY CHỈNH VÀ 100% INFILL KHI XOAY!

Nòng Kuryaka 30cm

259 FPS

Ian Whitehouse

Lò xo Longshot OOD 17.5kg

CÓ PISTON TĂNG CƯỜNG TÙY CHỈNH VÀ 100% INFILL KHI XOAY!

Nòng 35" .509"ID

270-290 FPS

Ian Whitehouse

Nếu bạn muốn đóng góp số liệu FPS, vui lòng để lại bình luận kèm theo lò xo, chiều dài và đường kính nòng, SCAR bạn đã sử dụng (nếu không có, ghi "không có SCAR"), loại đạn bạn đã sử dụng, và ít nhất 10 lần bắn để lấy số FPS trung bình. Tôi sẽ tính trung bình các số liệu và thêm vào danh sách, cùng với tên người dùng của bạn.

Tùy chọn bộ phận

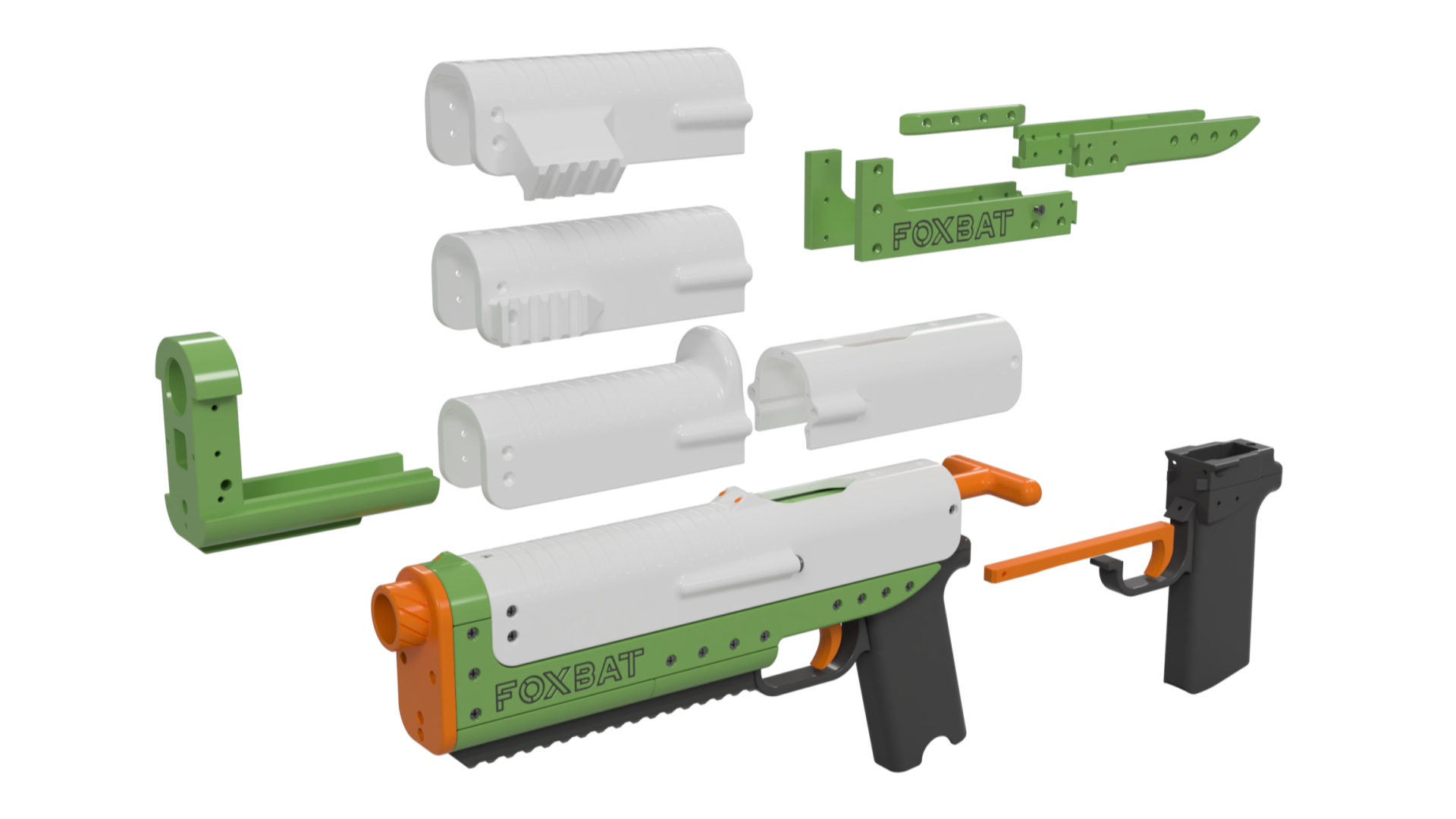

Foxbat có thể được tùy chỉnh khá nhiều bằng cách kết hợp các tệp thay thế có sẵn:

• 2 loại báng, cho băng đạn Talon thẳng hoặc Talon góc!
  • 2 phiên bản báng Talon thẳng, một loại ngắn hơn để vừa với băng đạn Koda và Tachi của OutOfDarts.

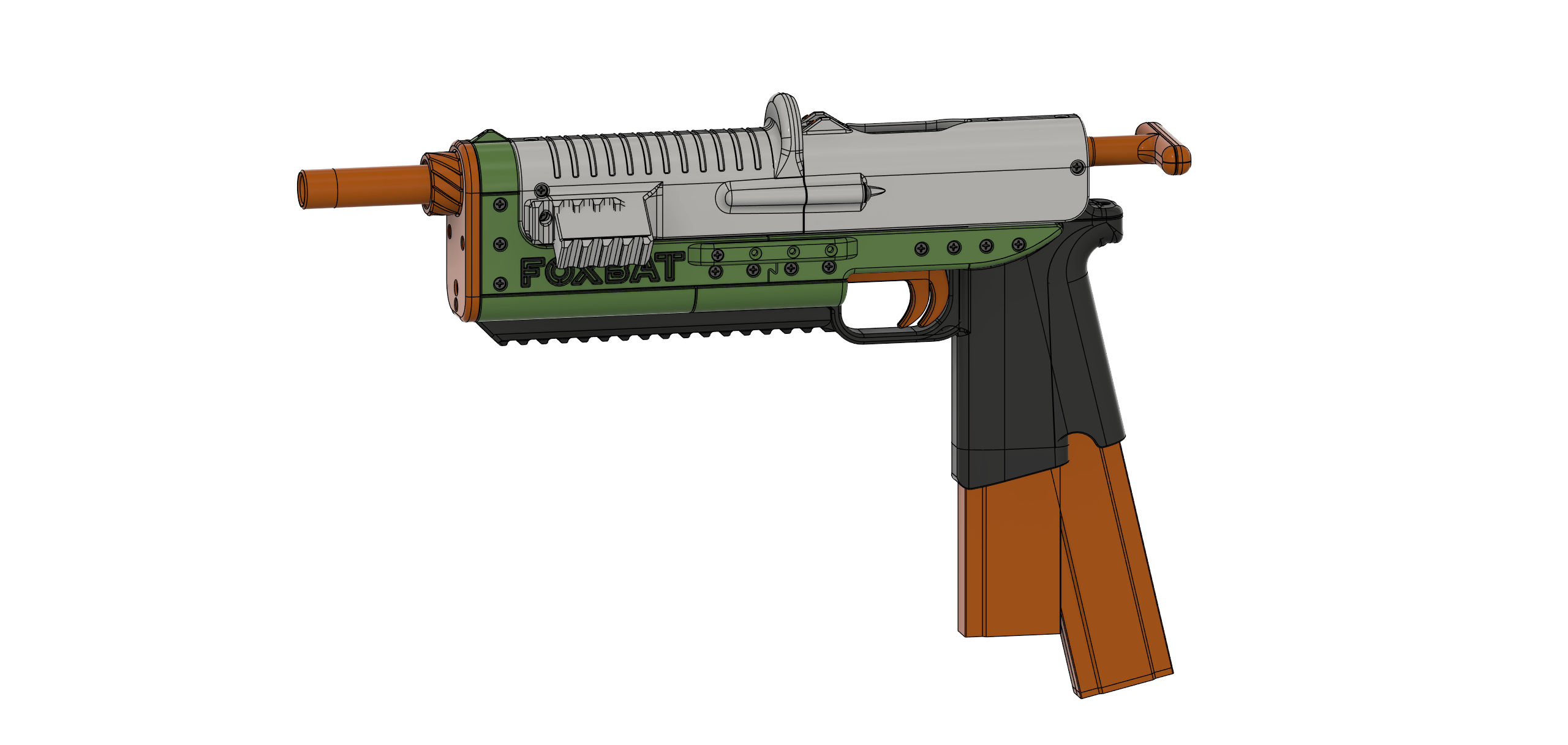

• 5 phiên bản FrontSlide (Mặc định, EndStop, Picatinny trên, Picatinny bên, và Picatinny bên cong cho hành động bơm!)
  • Ngoài ra còn có 3 biến thể của các slide bên picatinny, với picatinny ở bên trái, bên phải, và cả hai bên.
• 2 phiên bản BackSlide (Có thước ngắm, và không có thước ngắm.)
• Tay cầm T tùy chọn ở phía sau để kéo cò.
• Các phiên bản SidePanel tùy chọn, chia đôi, để vừa với các máy in nhỏ hơn!

Ngoài ra, có các tệp nguồn STEP và F3D có sẵn để bạn tự tùy chỉnh thêm súng!

Thông tin in

Ước tính lượng sợi nhựa tiêu thụ (sợi PLA) (bao gồm cả hỗ trợ/viền):

• Tất cả các bộ phận: 971 gram sợi nhựa
• Xanh lá: 506 gram
• Cam: 105 gram
• Đen: 175 gram
• Các slide trên (Trắng): 185 gram
  • Xin lưu ý đây là ước tính, và không bao gồm việc sử dụng các bộ phận biến thể có lượng sợi nhựa tiêu thụ nhiều hơn hoặc ít hơn (ví dụ, phiên bản picatinny của slide trên sẽ tốn nhiều sợi nhựa hơn).

Tất cả các tệp STL đều được xuất ở hướng in chính xác.

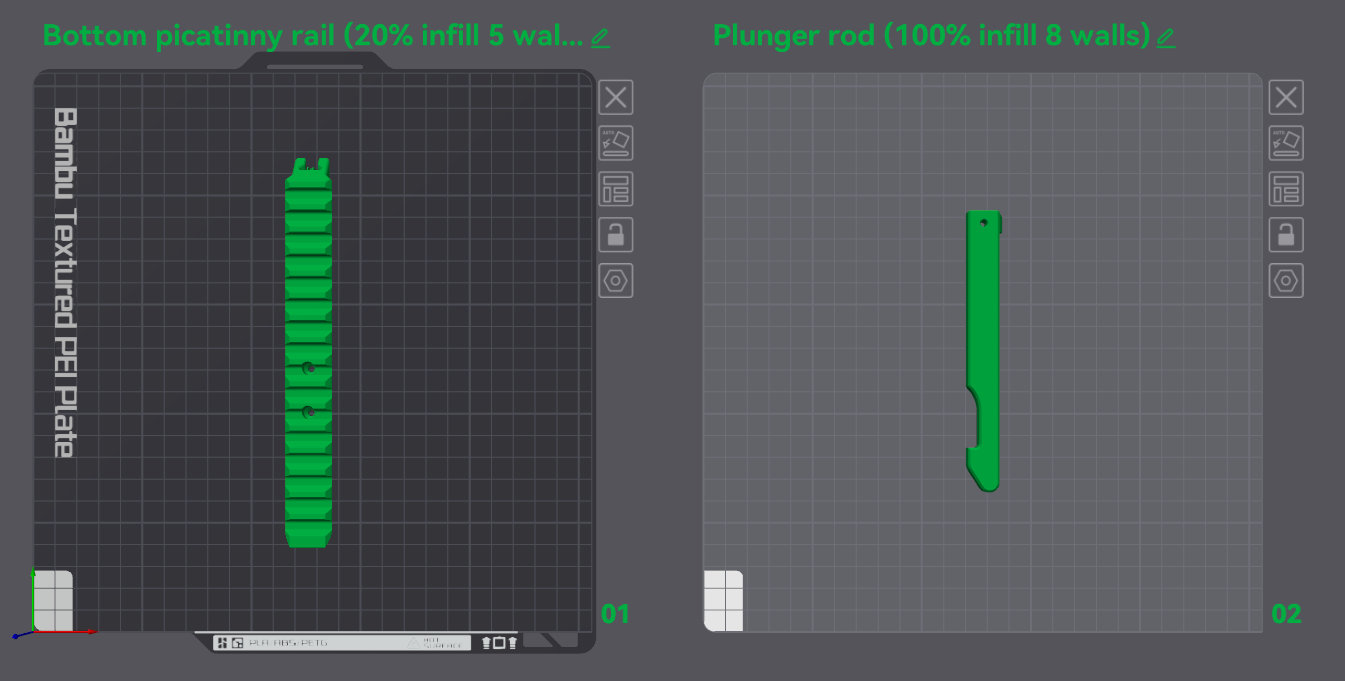

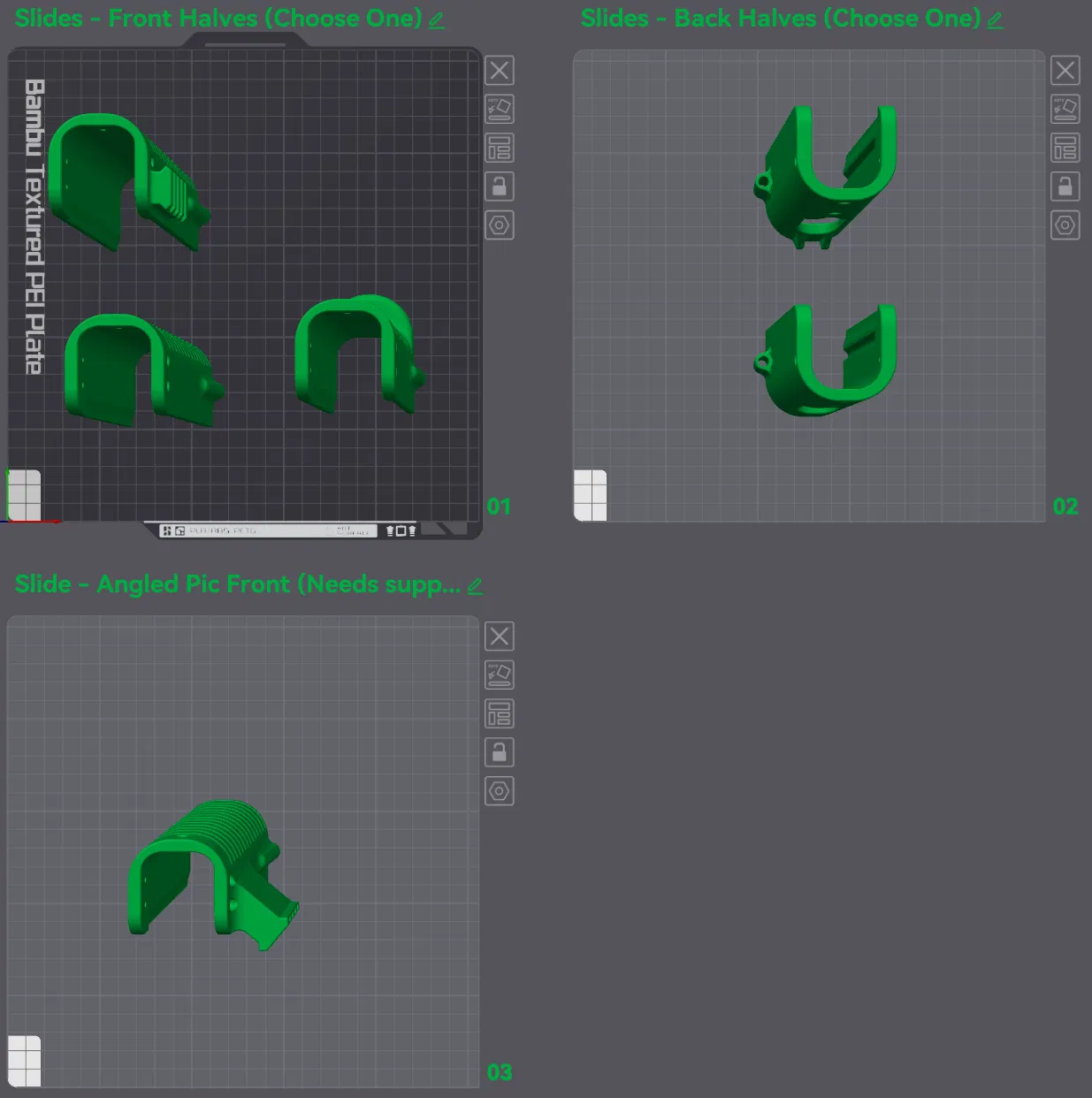

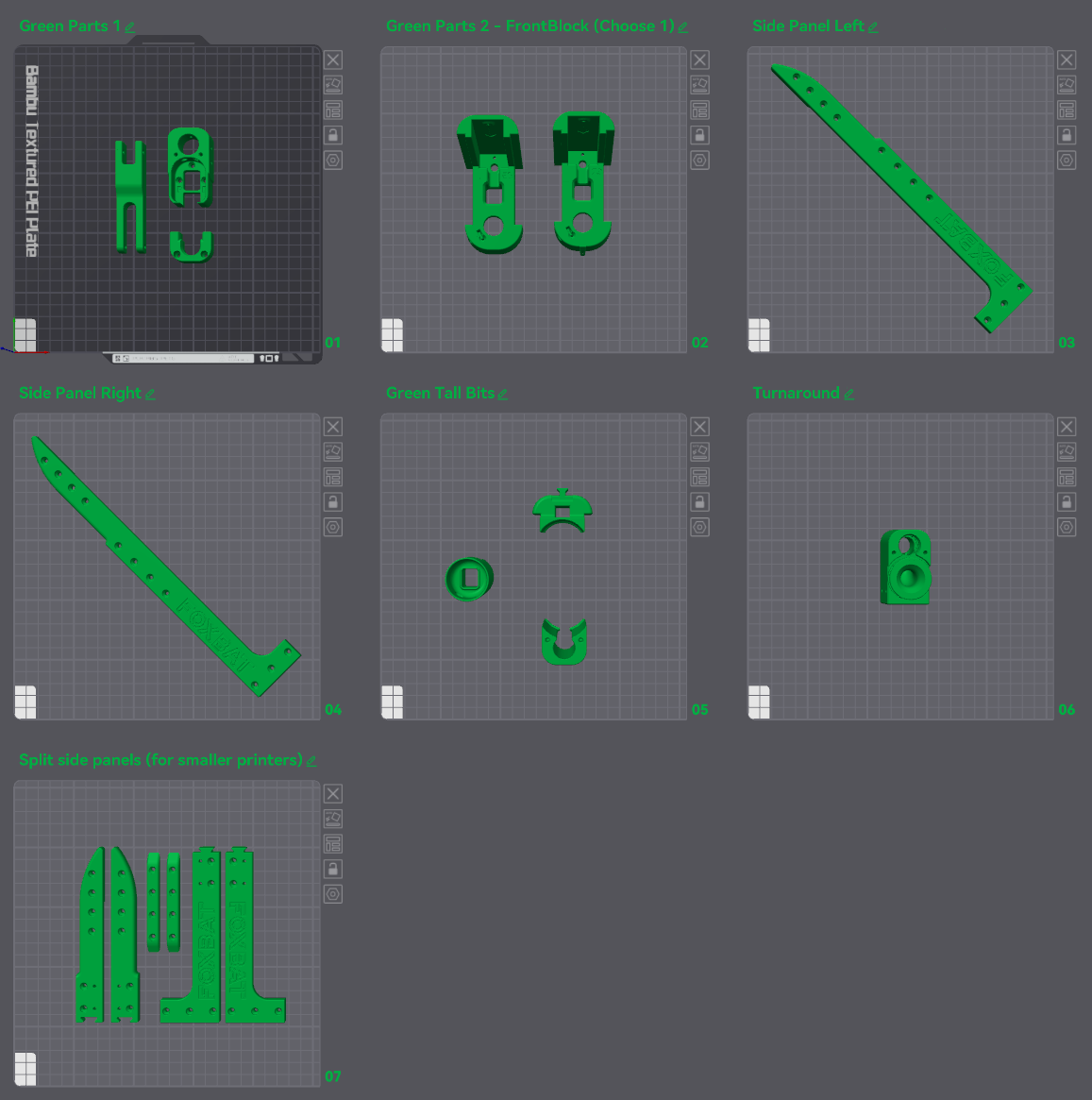

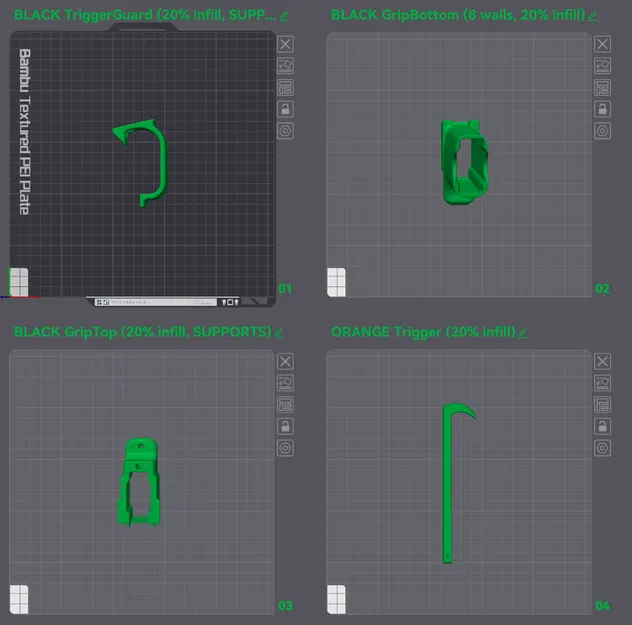

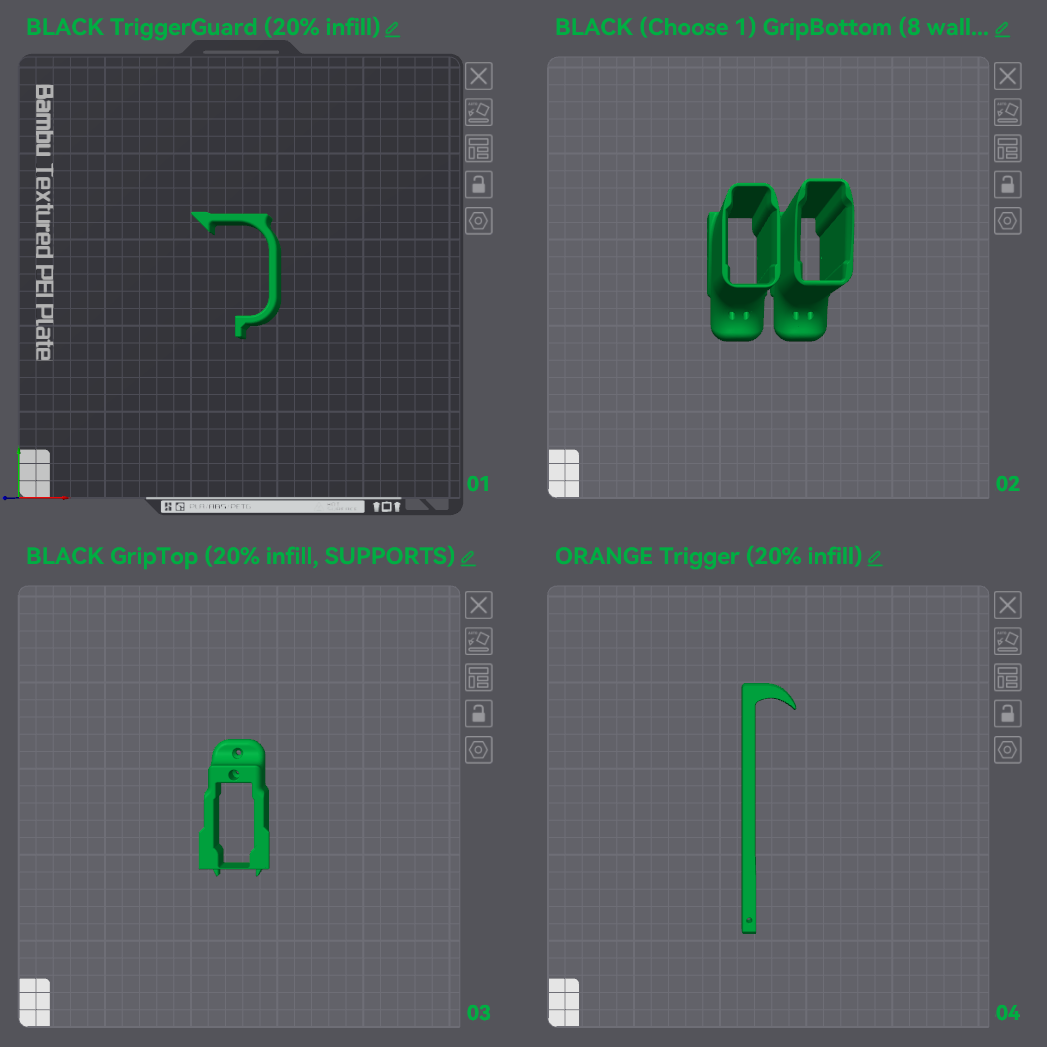

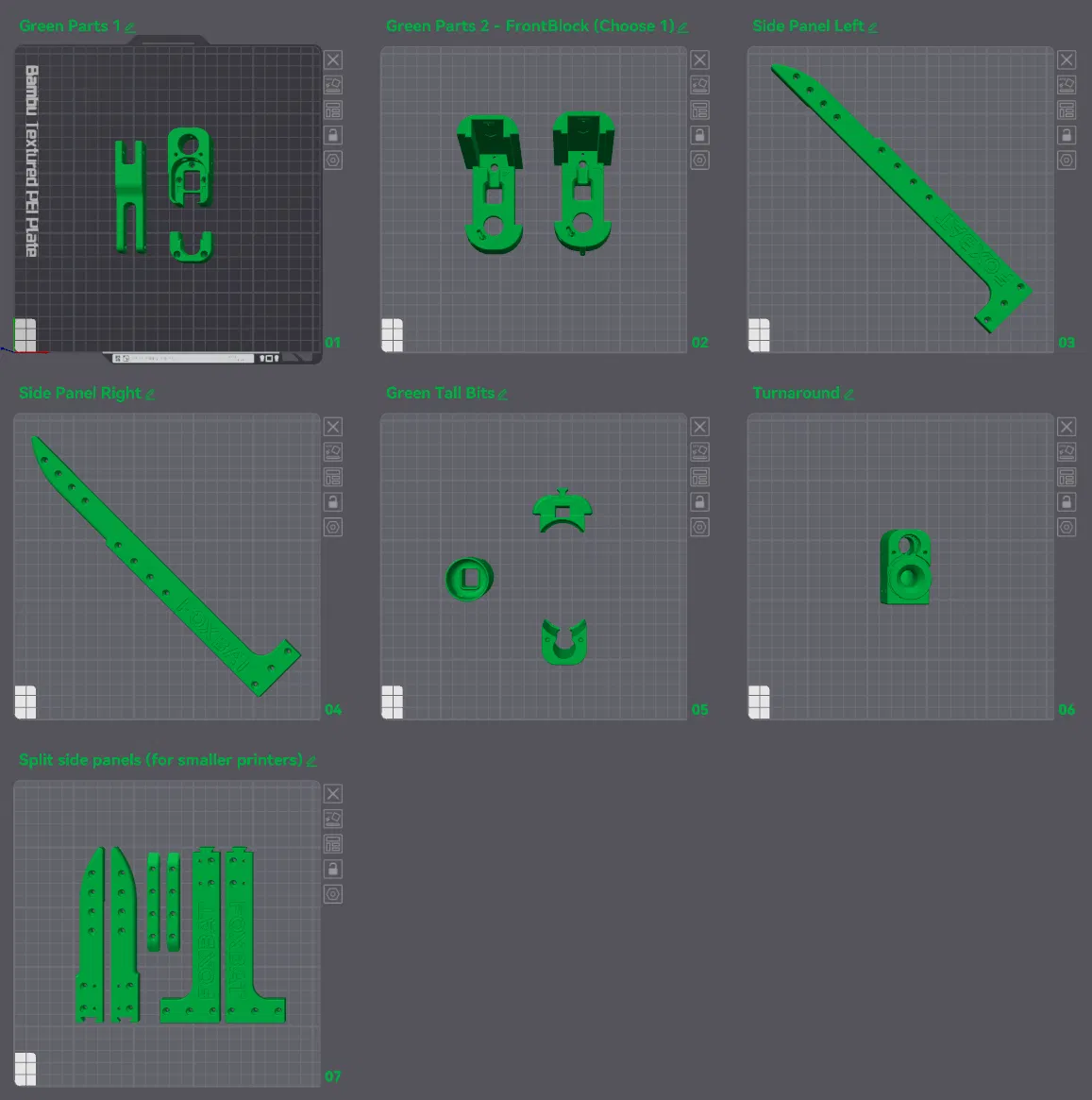

Có các tệp .3MF dành cho Bambu Studio, với tất cả các bộ phận trong mỗi thư mục được bố trí trên các đĩa in, ở hướng in chính xác, và với cài đặt infill/tường/hỗ trợ phù hợp.

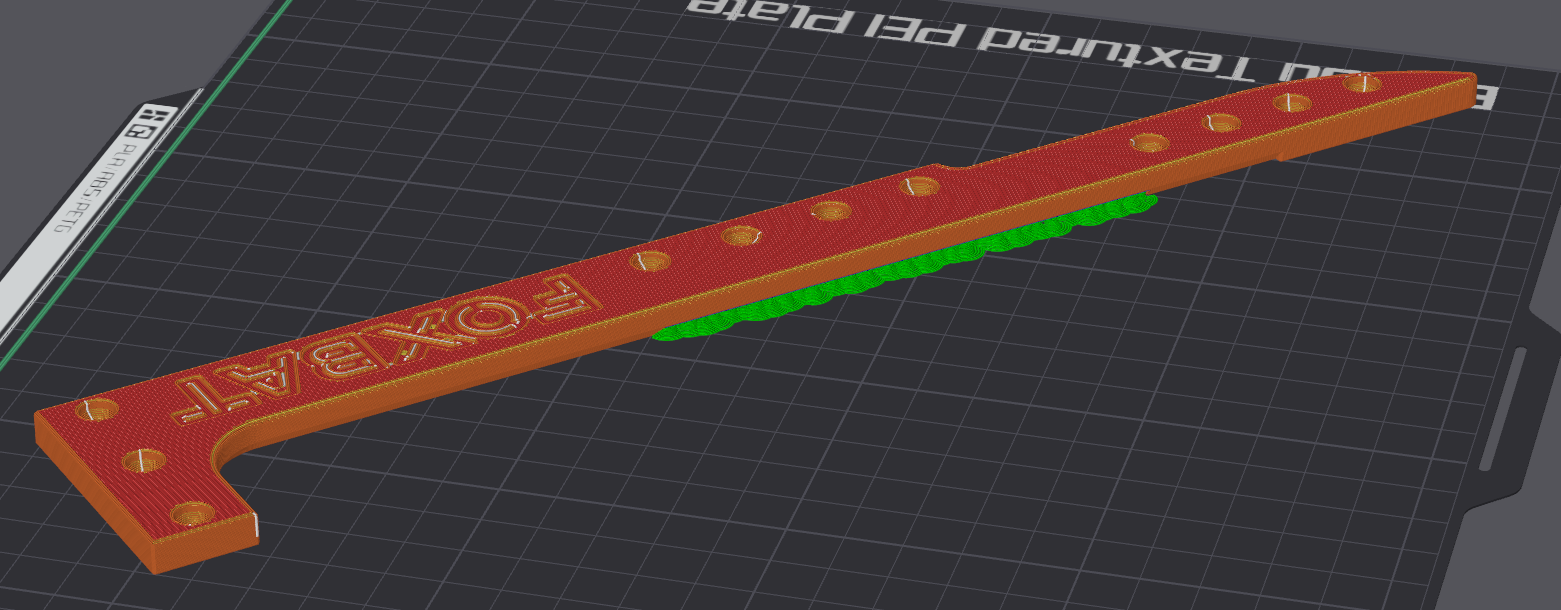

Hãy đảm bảo các bộ phận hỗ trợ của bạn trong slicer được điều chỉnh đúng cách, với khoảng hở giữa các lớp và khoảng trống giữa bộ phận và vật liệu hỗ trợ. Việc kẹt vật liệu hỗ trợ sẽ rất khó chịu trên bất kỳ bản in 3D nào, kể cả những bản in này.

Lưu ý: Nếu bạn dự định sử dụng lò xo Talon Claw hoặc Lynx (sức mạnh tương đương 5.5" K25 trở lên) trong Foxbat của mình, tôi đặc biệt khuyên bạn nên in các bộ phận SidePanel và Turnaround với cài đặt mạnh hơn: 8 lớp tường trở lên, 50% infill trở lên, như một biện pháp phòng ngừa chống mòn bộ phận sớm.

Cài đặt in "mặc định" cho Foxbat là 20% infill, 5 lớp tường (tôi sử dụng kiểu infill Gyroid). Các bộ phận có cài đặt khác nhau sẽ có cài đặt đó được đánh dấu bằng chữ in đậm.

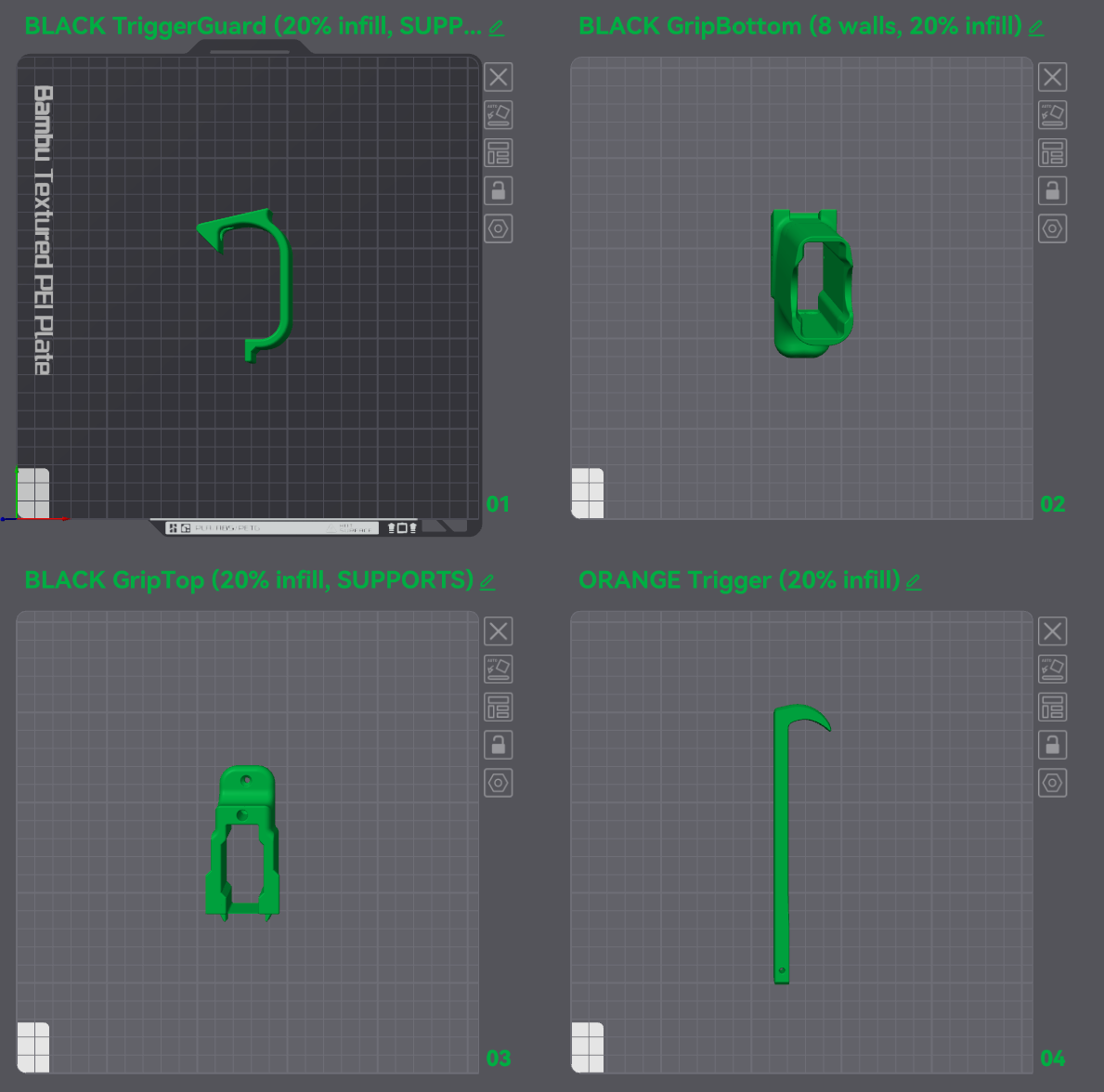

Đen

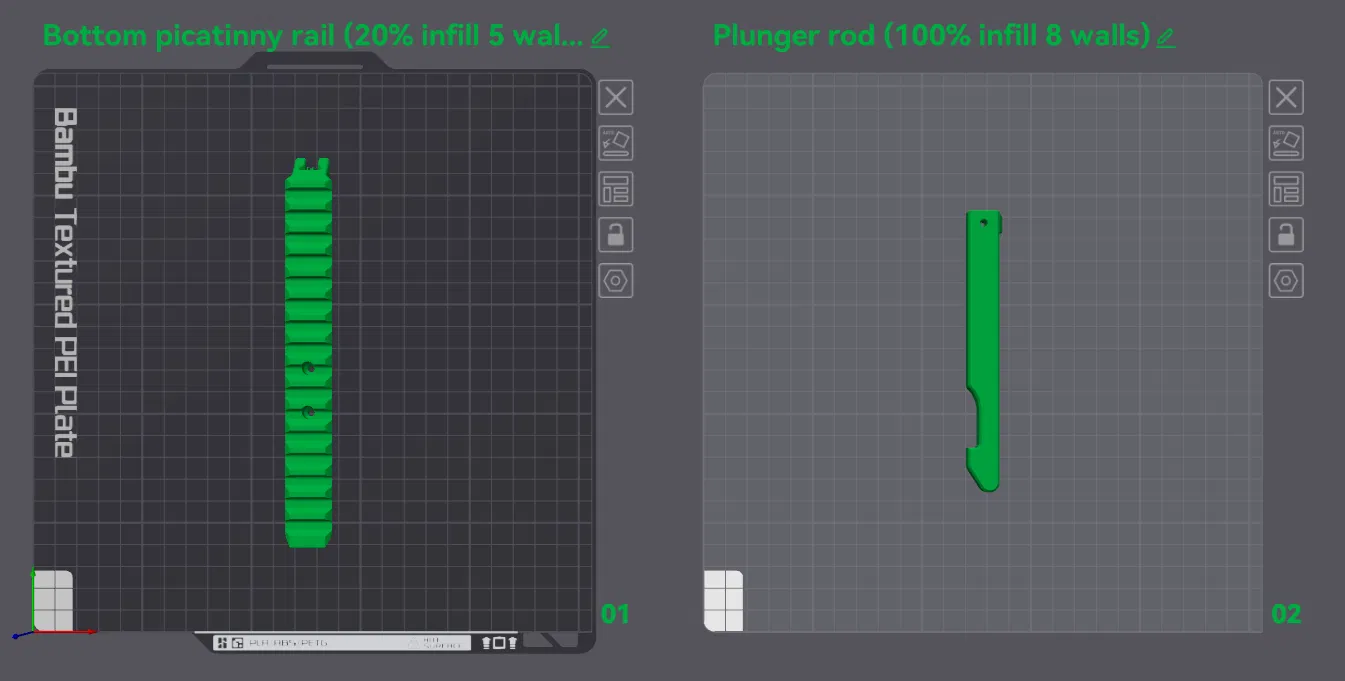

• 20% infill, 5 lớp tường: BottomRail.
• 20% infill, 5 lớp tường, HỖ TRỢ: TriggerGuard, GripTop.
• 20% infill, 8 lớp tường: GripBottom.
• 100% infill (đầy đủ), 8 lớp tường: PlungerRod.

Xanh lá

• 20% infill, 5 lớp tường: Turnaround.
• 20% infill, 5 lớp tường, VIỀN: PlungerGuide.
• 20% infill, 5 lớp tường, HỖ TRỢ: FrontBlock, SidePanelL, SidePanelR.
• 15% infill, 5 lớp tường: DartGuide, TriggerYoke.
• 15% infill, 5 lớp tường, VIỀN: BackBlock.
• 15% infill, 5 lớp tường, VIỀN và HỖ TRỢ: BarrelCover.
• 100% infill (đầy đủ), 8 lớp tường: CatchHolder.
• Nếu bạn đang sử dụng các tấm panel bên chia đôi: Các mảnh Panel, và các Khung nối (ConnectorBrackets), tất cả đều in ở 20% infill, 5 lớp tường, và các mảnh Panel cần HỖ TRỢ.

Cam

• 20% infill, 5 lớp tường: TriggerBar, TpullBack.
• 15% infill, 5 lớp tường: Muzzle.

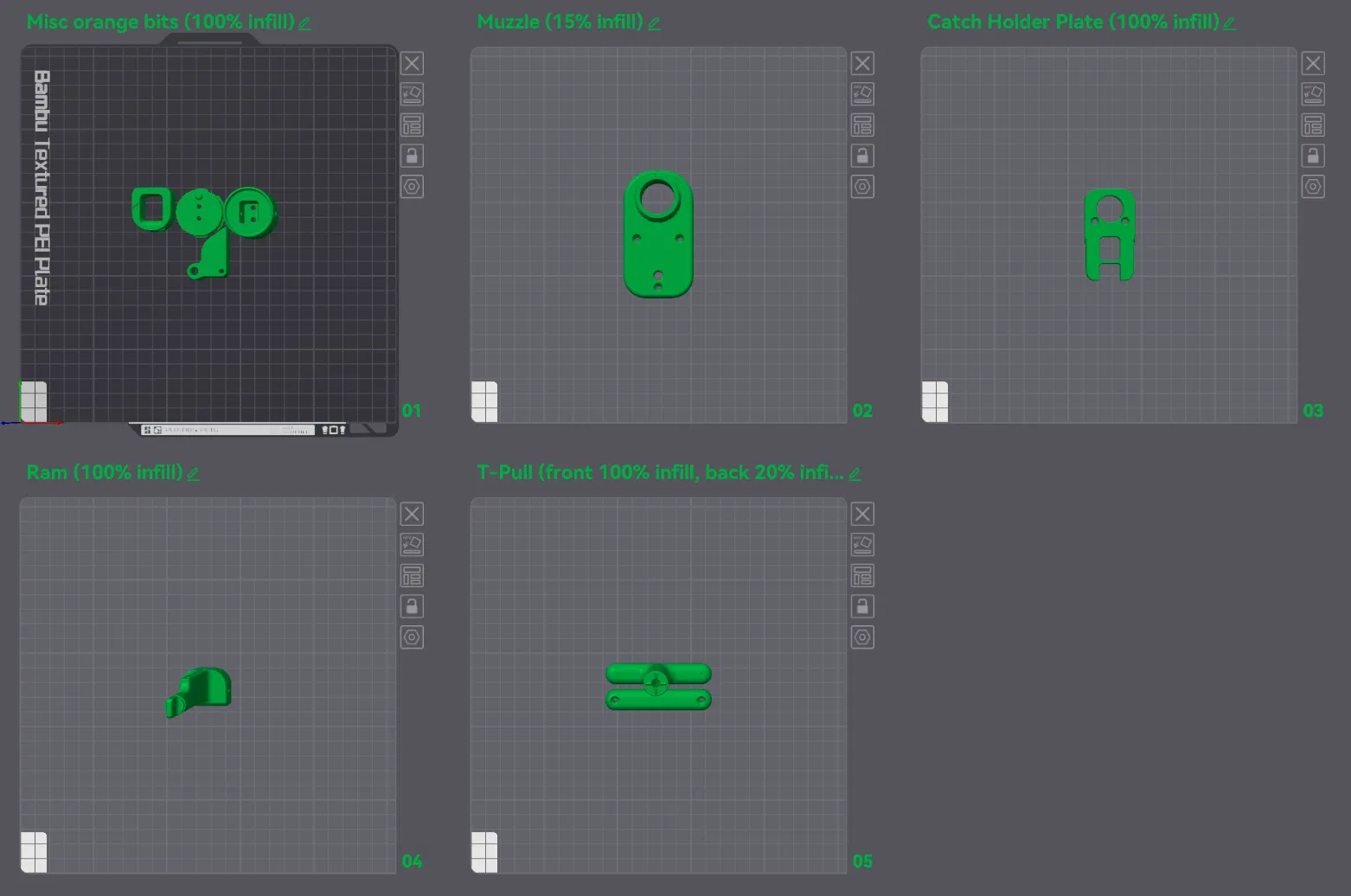

• 100% infill (đầy đủ), 5 lớp tường: Ram, PlungerHeadA, PlungerHeadB, Catch, CatchPusher, CatchHolderPlate, TpullFront.

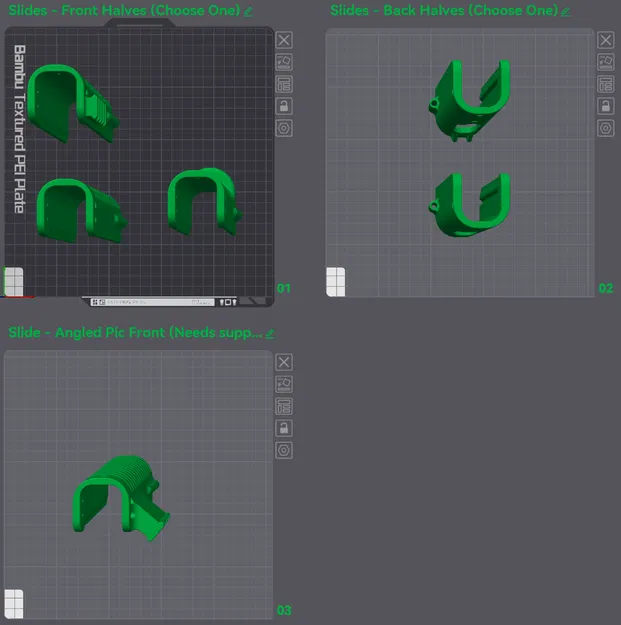

Các slide trên (Trắng)

• 20% infill, 5 lớp tường, VIỀN: Tất cả các slide trên.
• _SlideFrontwBentSidePicatinny cần HỖ TRỢ cho phần picatinny.

Phần cứng

Danh sách phần cứng đầy đủ (danh sách bộ phận, bảng kê vật liệu, bạn gọi thế nào cũng được):

https://docs.google.com/spreadsheets/d/1tFybeXrvfPsBD6H6ZHtnttiHvUddmCkp3FEuBqyBpUc/edit?usp=sharing

Hãy chắc chắn bạn đã chọn đúng tab trong bảng tính Google.

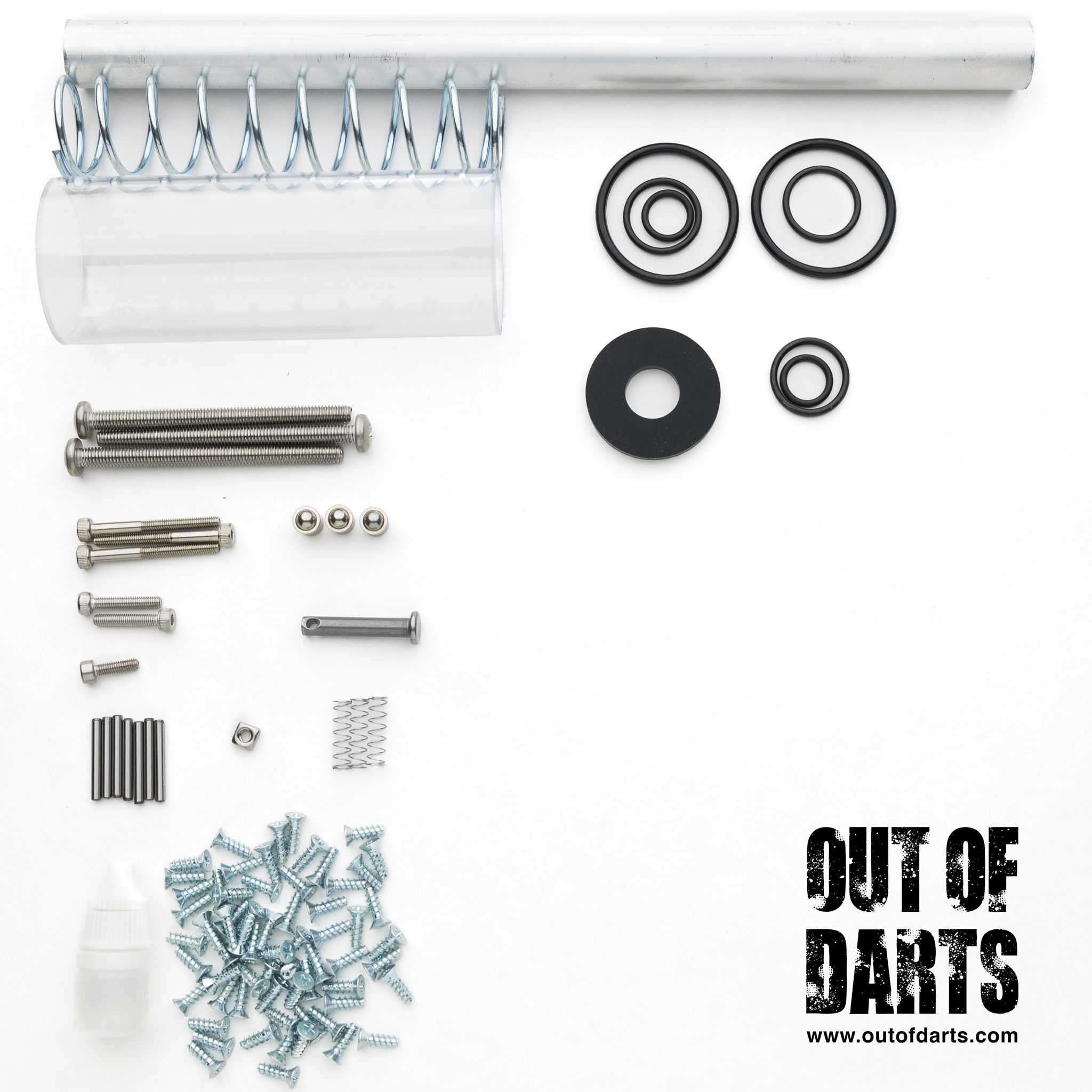

Bộ phụ kiện phần cứng có sẵn từ những người bán này:

• OutOfDarts: https://outofdarts.com/products/sillybutts-foxbat-hardware-kit
• SilverFoxIndustries: https://silverfoxindustries.shop/products/foxbat-by-sillybutts-hardware-kit

Lắp ráp

Có một hướng dẫn lắp ráp đầy đủ bằng văn bản và hình ảnh cho Foxbat, có sẵn dưới dạng tải xuống PDF trong kho lưu trữ tệp Printables này :)

Nó thực sự hay, hãy tải về đi.

Có các hướng dẫn bằng văn bản và hình ảnh rất tốt cho mọi khía cạnh của việc lắp ráp Foxbat!

Lưu ý:

• Đảm bảo ĐÃ loại bỏ TẤT CẢ các bộ phận hỗ trợ khỏi bất kỳ bộ phận nào có hỗ trợ.
• Nhớ loại bỏ các bộ phận hỗ trợ tích hợp từ các rãnh dovetail picatinny.
• Lắp miếng đệm cao su cho piston vào mặt piston sau khi lắp ráp thanh piston và hai bộ phận đầu piston.
• Lỗ nòng ở frontblock khá chật (cố ý, để giữ nòng ổn định khi khóa bằng vít định vị). Nếu bạn không thể lắp nòng dễ dàng, hãy chà nhám nhẹ lỗ cho đến khi vừa.
• Quá trình lắp ráp giống nhau bất kể bạn sử dụng báng hay slide trên nào.
• Nếu bạn đang sử dụng các tấm panel bên chia đôi, hãy lắp chúng trước. Sau đó, quá trình lắp ráp hoàn toàn giống như các tấm panel một mảnh thông thường.
• Khi lắp ráp súng, việc gắn hai nửa của slide kéo cò là BƯỚC THỨ HAI TÍNH TỪ CUỐI, và việc gắn tay cầm T vào ram là BƯỚC CUỐI CÙNG. Nếu không, các bộ phận sẽ cản trở lẫn nhau khi bạn cố gắng lắp ráp chúng. Thứ tự đúng là quan trọng ở đây.
• Lắp lò xo cò hơi khó. Hãy làm từ từ, và đảm bảo bạn làm việc ở nơi bạn có thể dễ dàng tìm thấy lò xo nếu nó bật ra và bay đi.

Khác

Nếu bạn in bất kỳ thiết kế nào của tôi, tôi rất muốn xem sản phẩm của bạn! Vui lòng cân nhắc để lại một "Make" trên trang Printables, và để lại đánh giá!

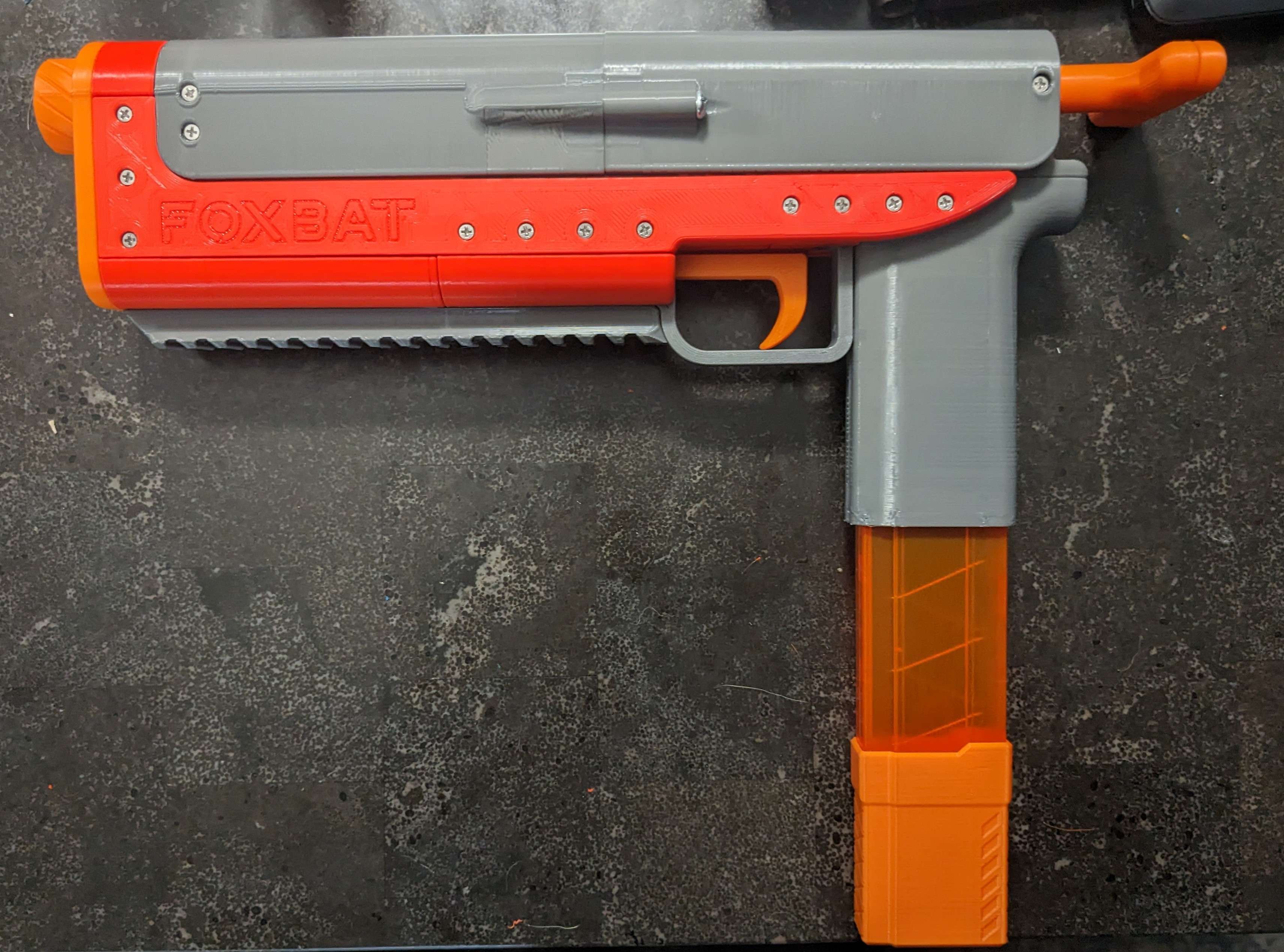

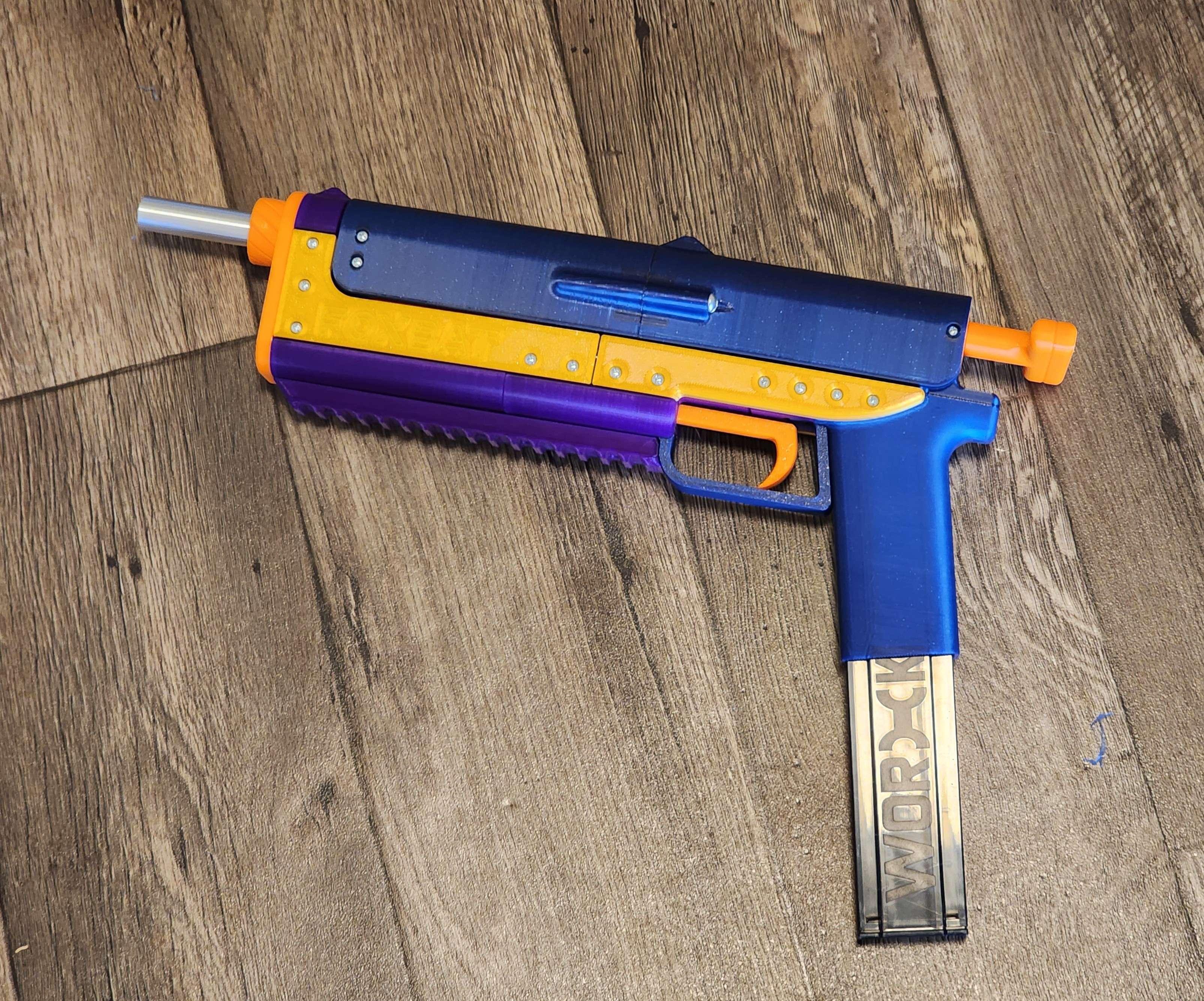

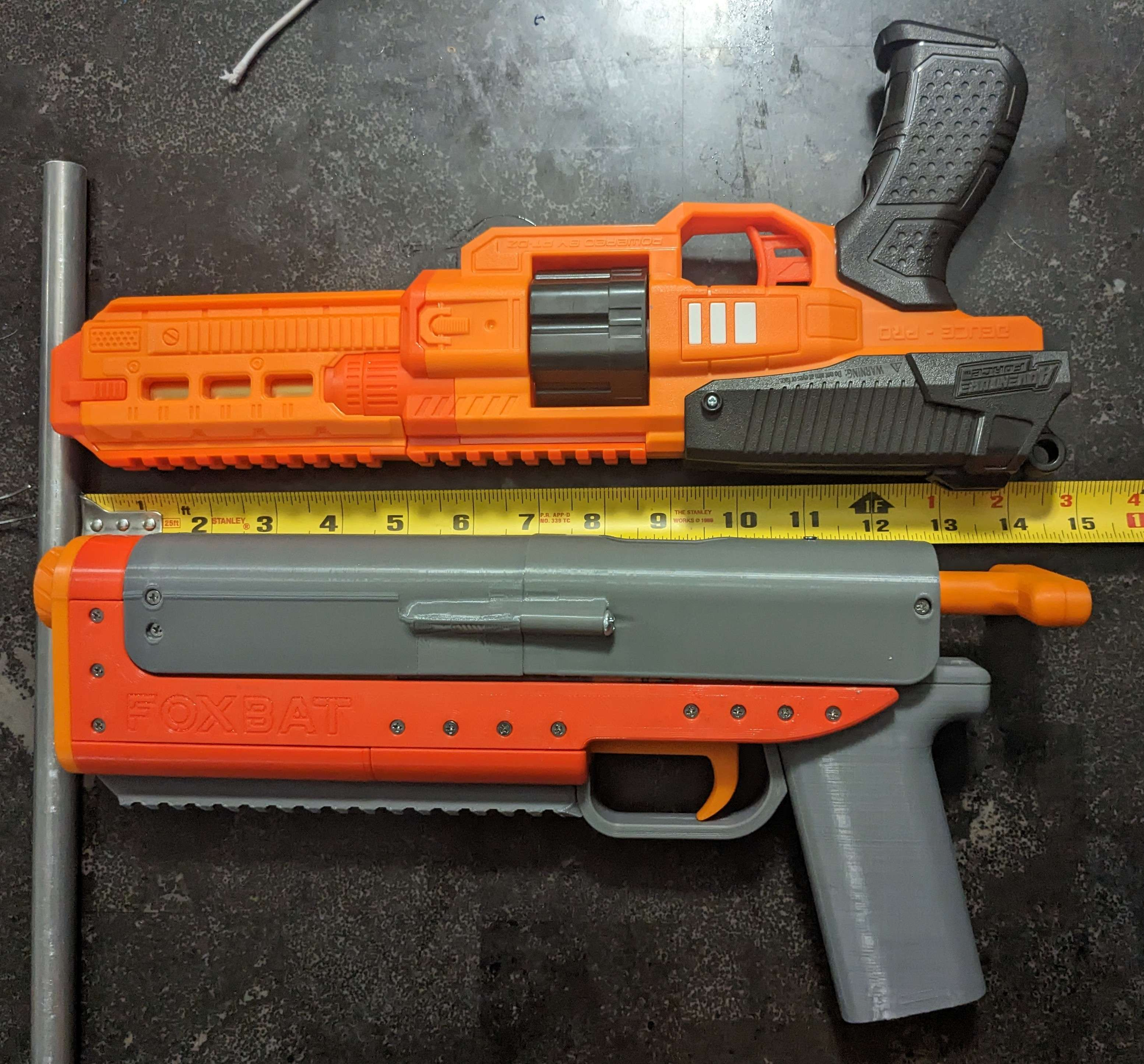

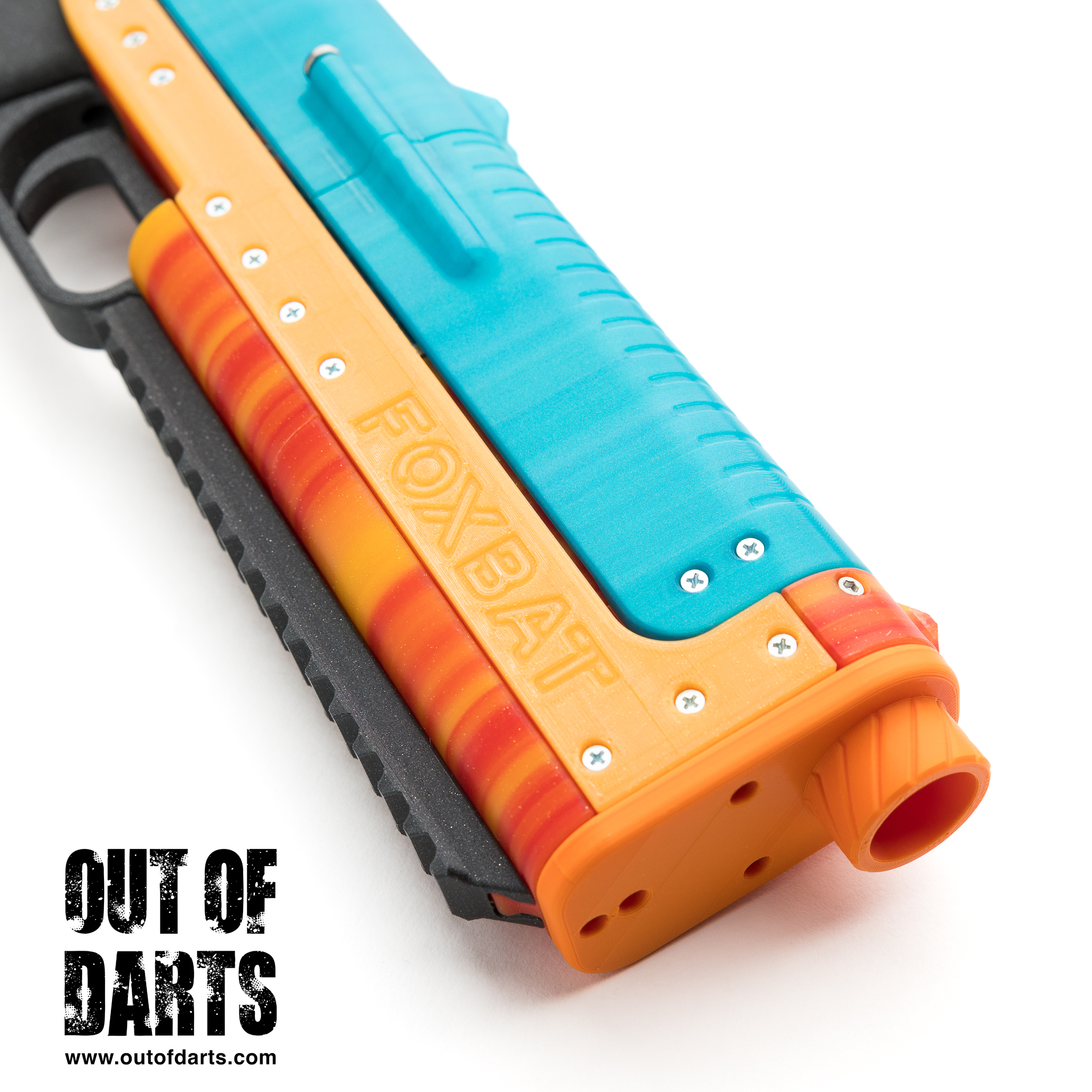

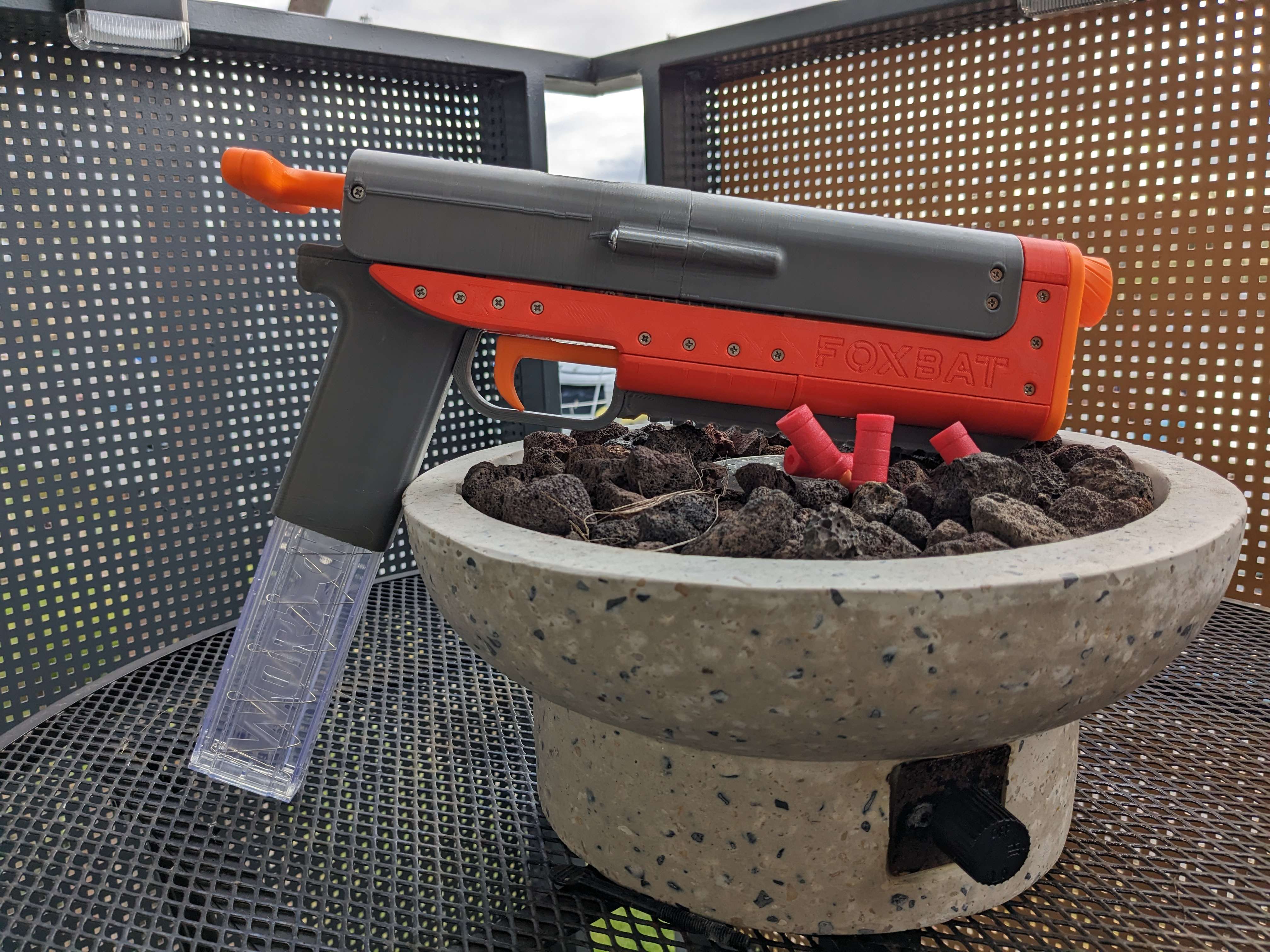

Cảm ơn Ian Whitehouse, SuperStressed, và OutOfDarts đã cung cấp ảnh.

Cảm ơn Medli20 cho tác phẩm nghệ thuật tuyệt vời về Foxbat & Kat từ truyện tranh Alderwood của họ!

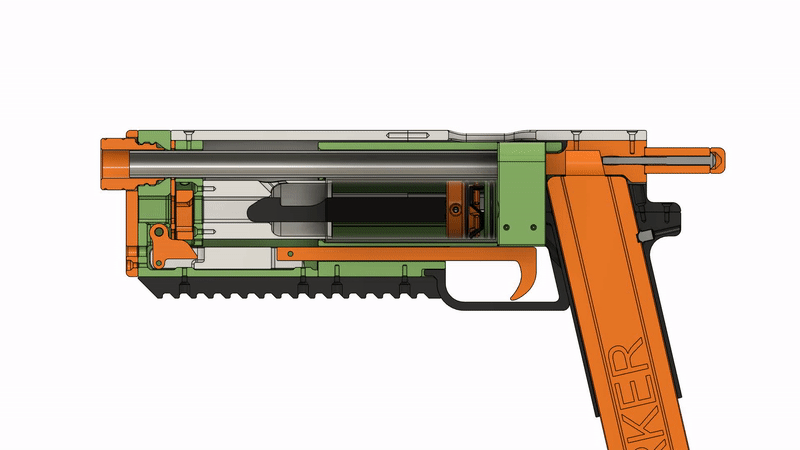

Cảm ơn ThePixelatedCat đã thực hiện hoạt ảnh cơ học của súng thông qua ủy quyền.

Cảm ơn Qin Liu đã đề xuất cơ chế bơm góc trên slide trên, đó là một ý tưởng hay.

Cảm ơn Erenefc4511 đã đề xuất tôi thêm một slide có ray picatinny trên cùng. Tôi đã quên trước đó lol.

Thông tin thêm, tên Foxbat xuất phát từ một chiếc xe máy trong trò chơi Xbox Trials Evolution mà tôi đã chơi rất nhiều khi còn nhỏ. Rõ ràng, tôi biết nó ban đầu là tên của máy bay. Nhưng nó lần đầu tiên xuất hiện trong tâm trí tôi như là chiếc xe đạp, nên đó là nguồn gốc của nó! Chỉ sau đó, một người bạn mới chỉ ra sự chơi chữ "big brain" rằng Foxbat MIG (máy bay) là tên của Foxbat (súng) với Magazine in Grip (MIG). lol.

Trung Quốc: 你好！ 我擁有這個設計。 想生產請聯繫我. 你好！ 我拥有这个设计。 如果你想生产，请联系我.

Tuyên bố miễn trừ trách nhiệm: Đây không phải là đồ chơi. Súng này dành cho những người có sở thích, không dành cho trẻ em. Súng phải được vận hành đúng cách để tránh thương tích. Tôi không chịu trách nhiệm cho bất kỳ thương tích nào từ khẩu súng này. Vui lòng sử dụng đầu nòng và nắp che nòng có màu cam sáng/màu huỳnh quang cho khẩu súng này. Tham khảo luật pháp địa phương trước khi chế tạo khẩu súng năng lượng cao này.

Nhật ký thay đổi:

• 31-08-2024: Phát hành

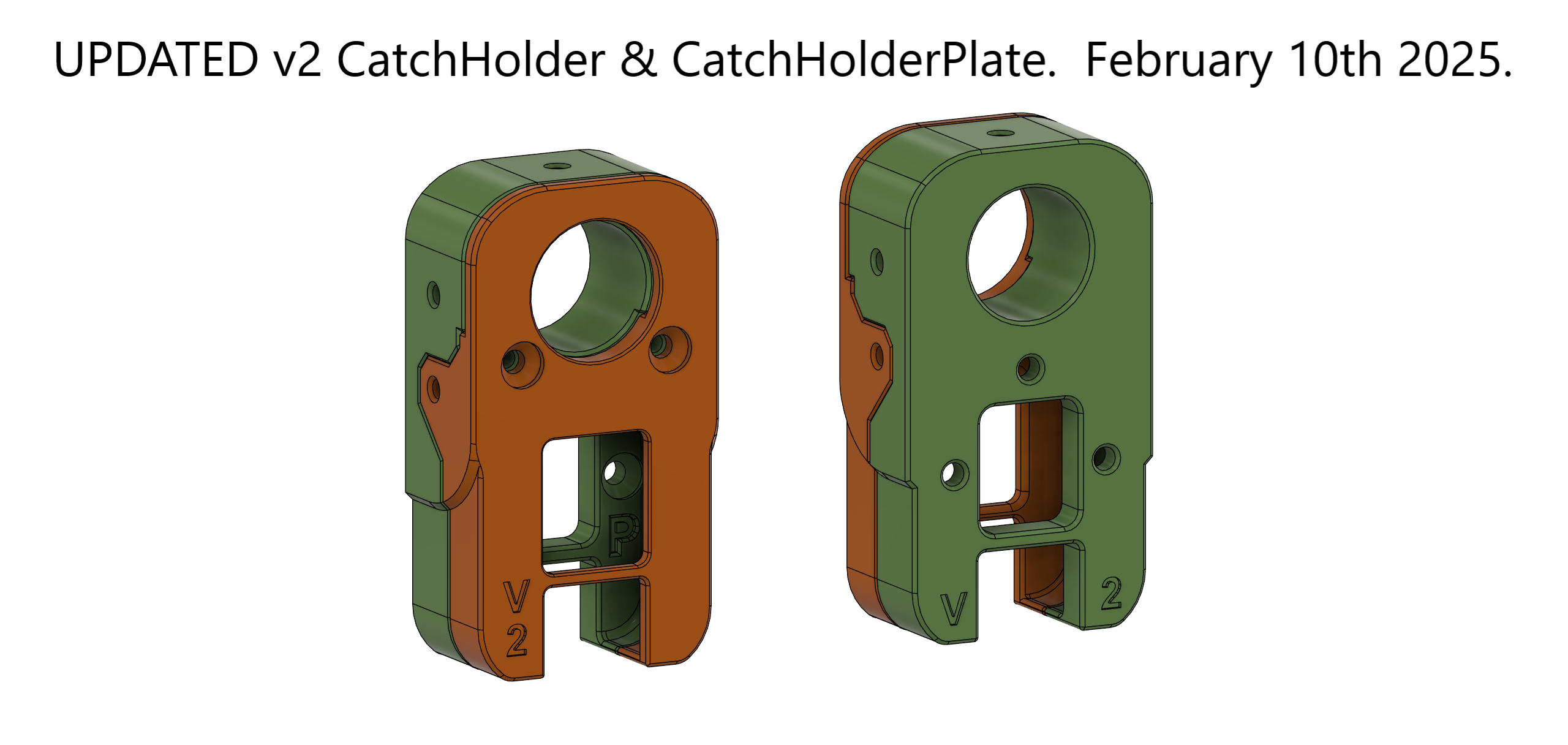

• 10-02-2025: Cập nhật CatchHolder và CatchHolderPlate. Chúng sẽ giúp khắc phục một số sự cố ngẫu nhiên về cò mà một số người dùng gặp phải, nơi CatchHolderPlate cũ bị cong ở phần dưới khiến piston không được cò giữ đúng cách.
  • Đây là bộ phận thay thế "drop-in" cho CatchHolder và CatchHolder plate cũ. Không có thay đổi nào khác đối với các bộ phận in, không thay đổi quy trình lắp ráp. Chúng SẼ vừa với các khẩu Foxbat hiện có. Sử dụng cùng cài đặt in cho các bộ phận mới này.
