Tay dẫn ống PTFE Bowden Voron và hỗ trợ cáp CANBUS

V2 - Tay dẫn ống PTFE Bowden và hỗ trợ dây CANBUS

**** 7NOV24 - Đã bỏ một lỗ dây rút (zip tie) trên tay dài vì đó là điểm yếu ****

Mình có chỉnh sửa lại sau khi nhận phản hồi từ cộng đồng.

Các thay đổi so với V1:

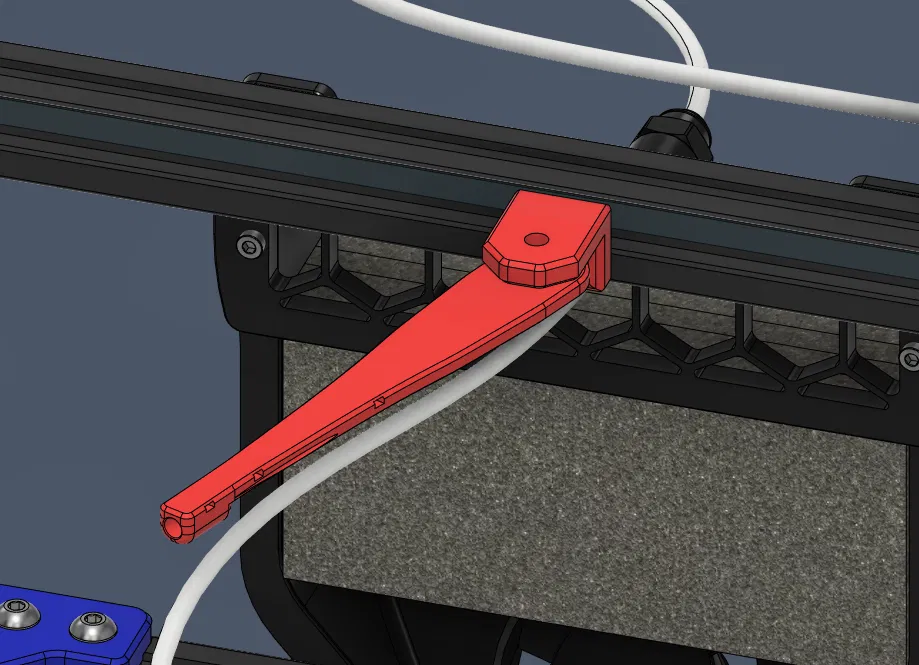

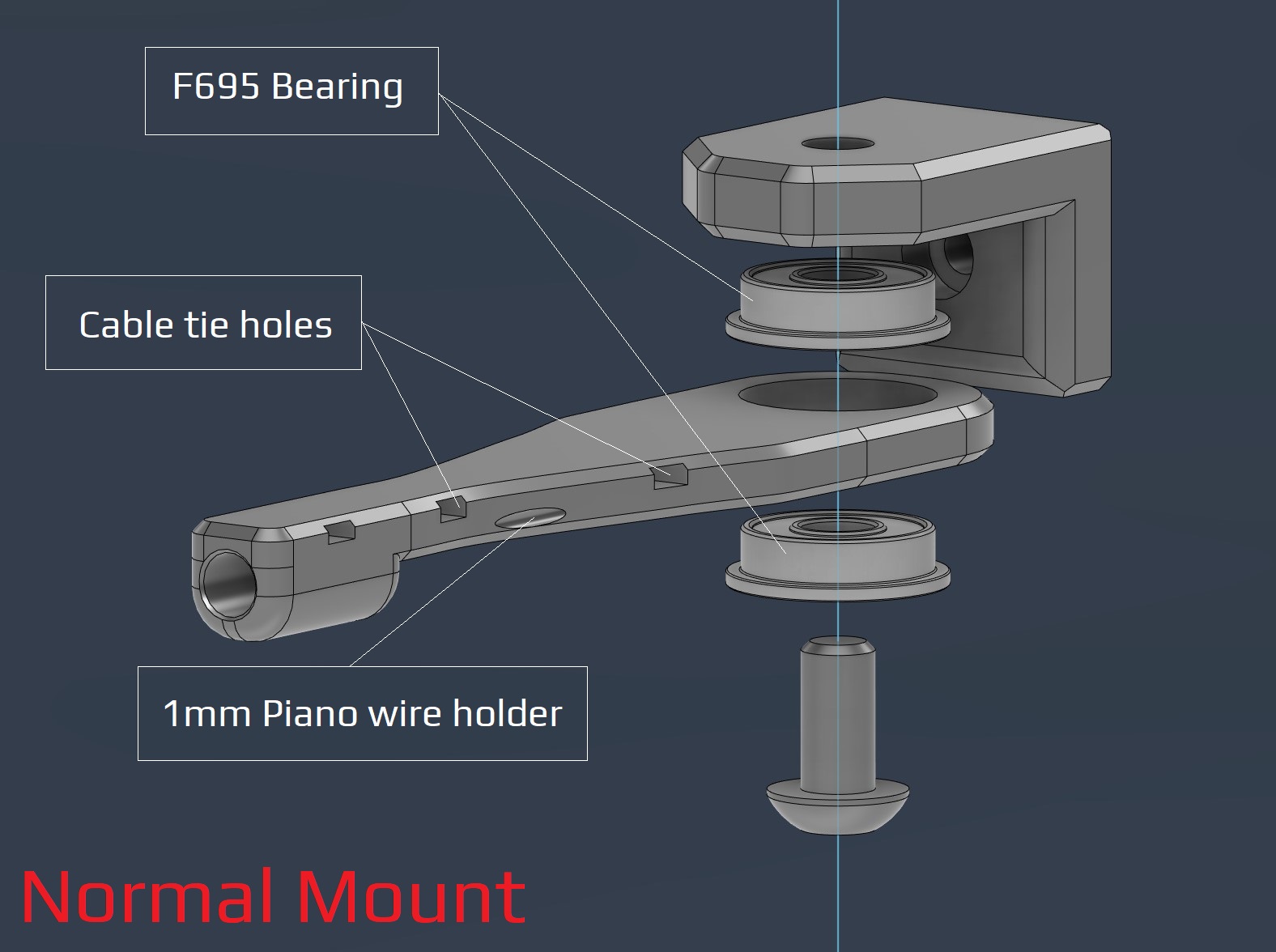

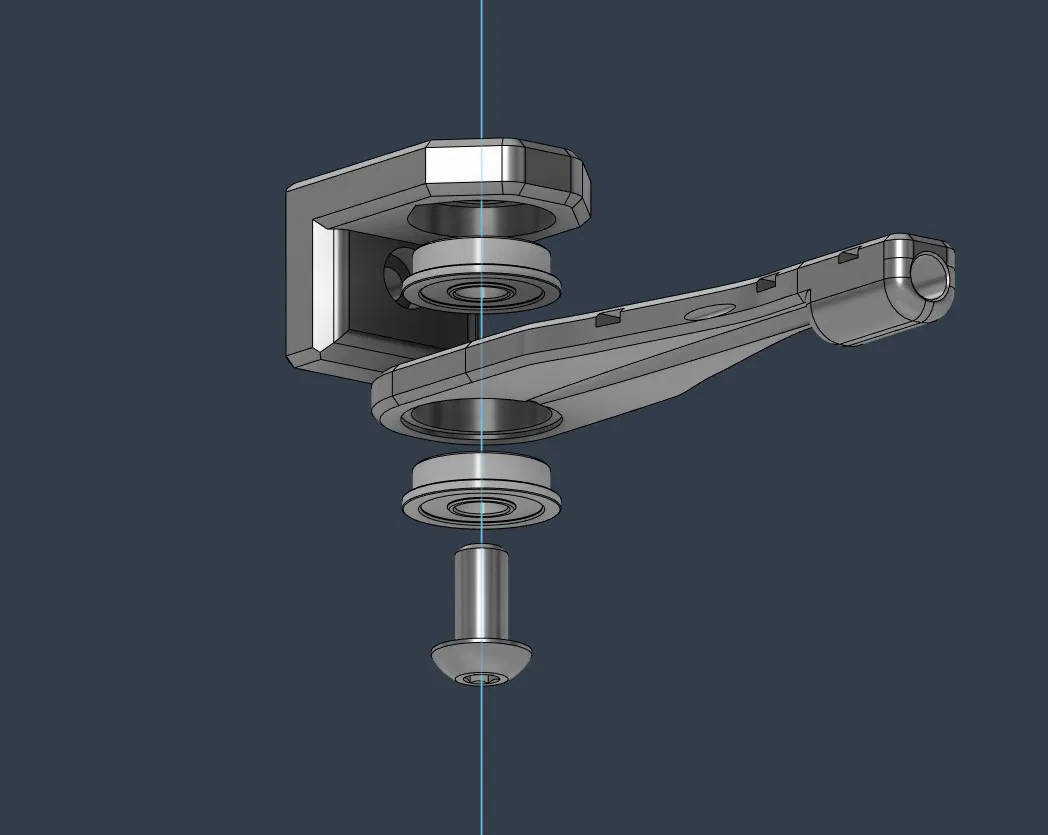

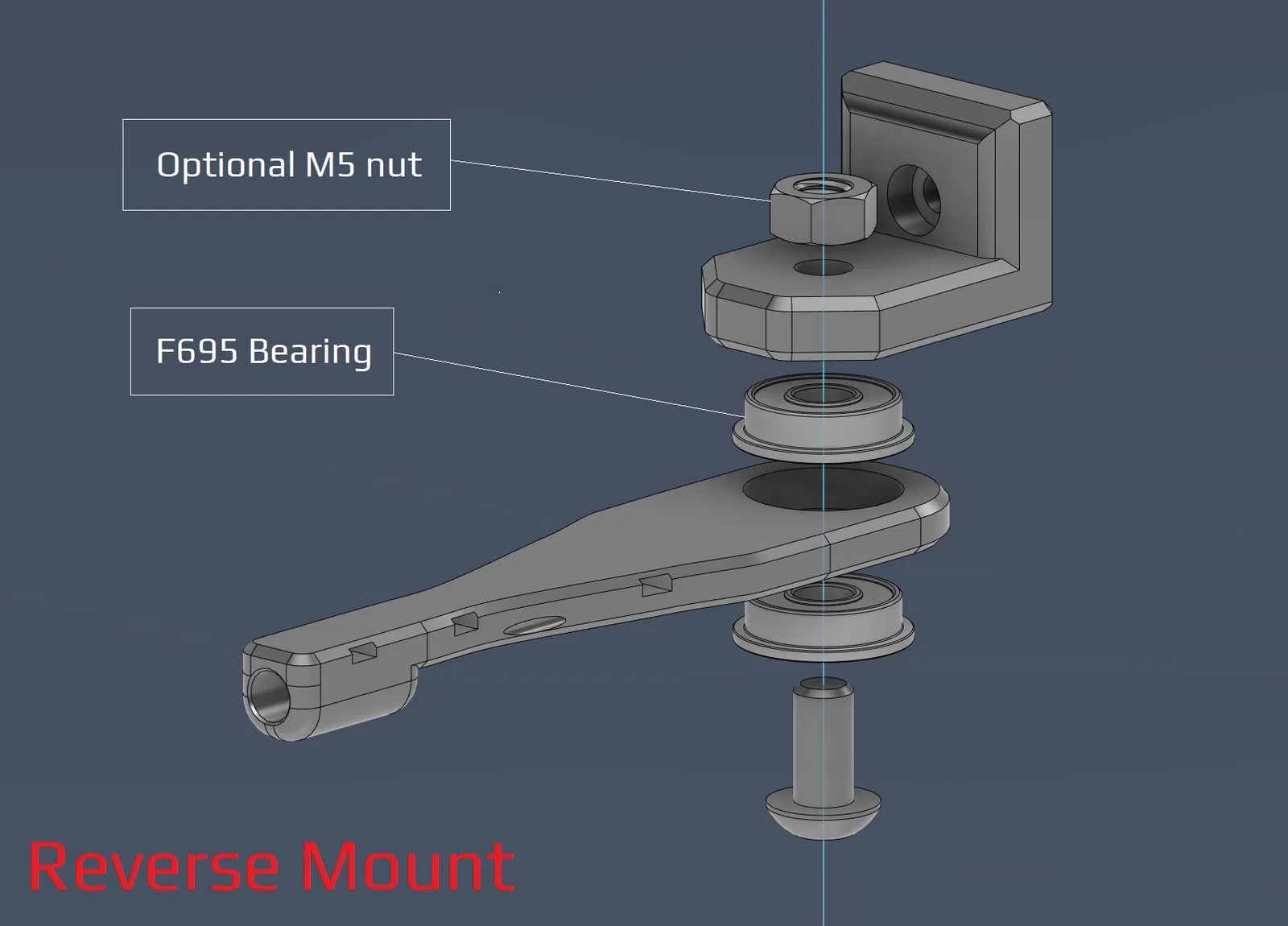

• Thêm tùy chọn tích hợp bạc đạn F695
• Mở rộng miệng lỗ cho ống
• Thêm các khe/lỗ cho cáp hoặc dây rút (zip tie)

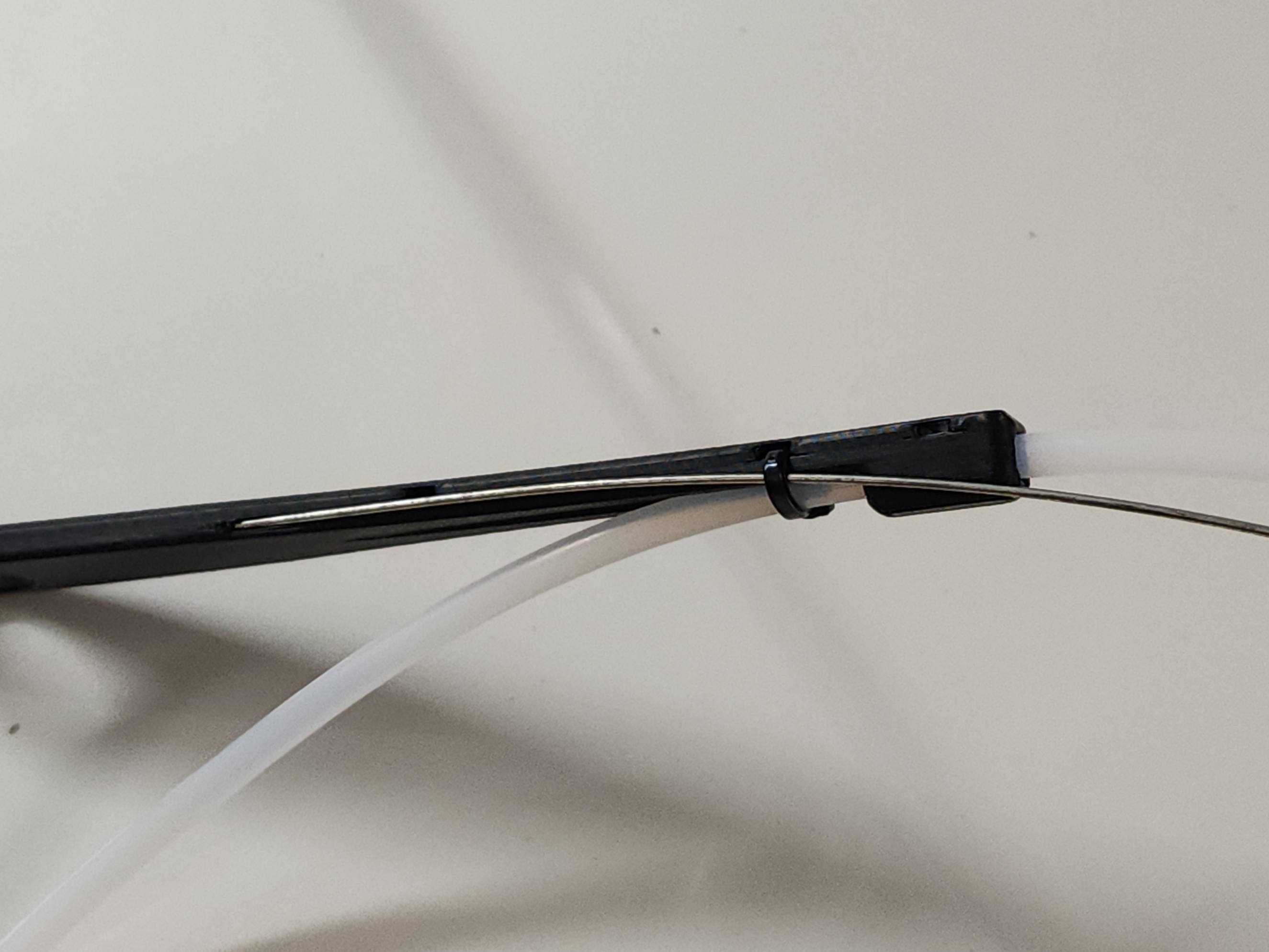

• Thêm vị trí cho dây piano wire 1mm nếu cần.

Thiết lập in khuyến nghị:

• Voron print settings (4 walls, 40% infill và 5 lớp top & bottom)
• Tắt thin walls
• Bridge setting: chỉ giữ bridges (lưu ý phần bridging ở các lỗ dây rút)
• Layer 0.2mm và first layer 0.2mm
• Không cần chỉnh bù co rút ABS

Phần cứng cần có:

• Bu lông M3x8 và M3 T-nut
• Bu lông M5 theo đúng tùy chọn bạn chọn.

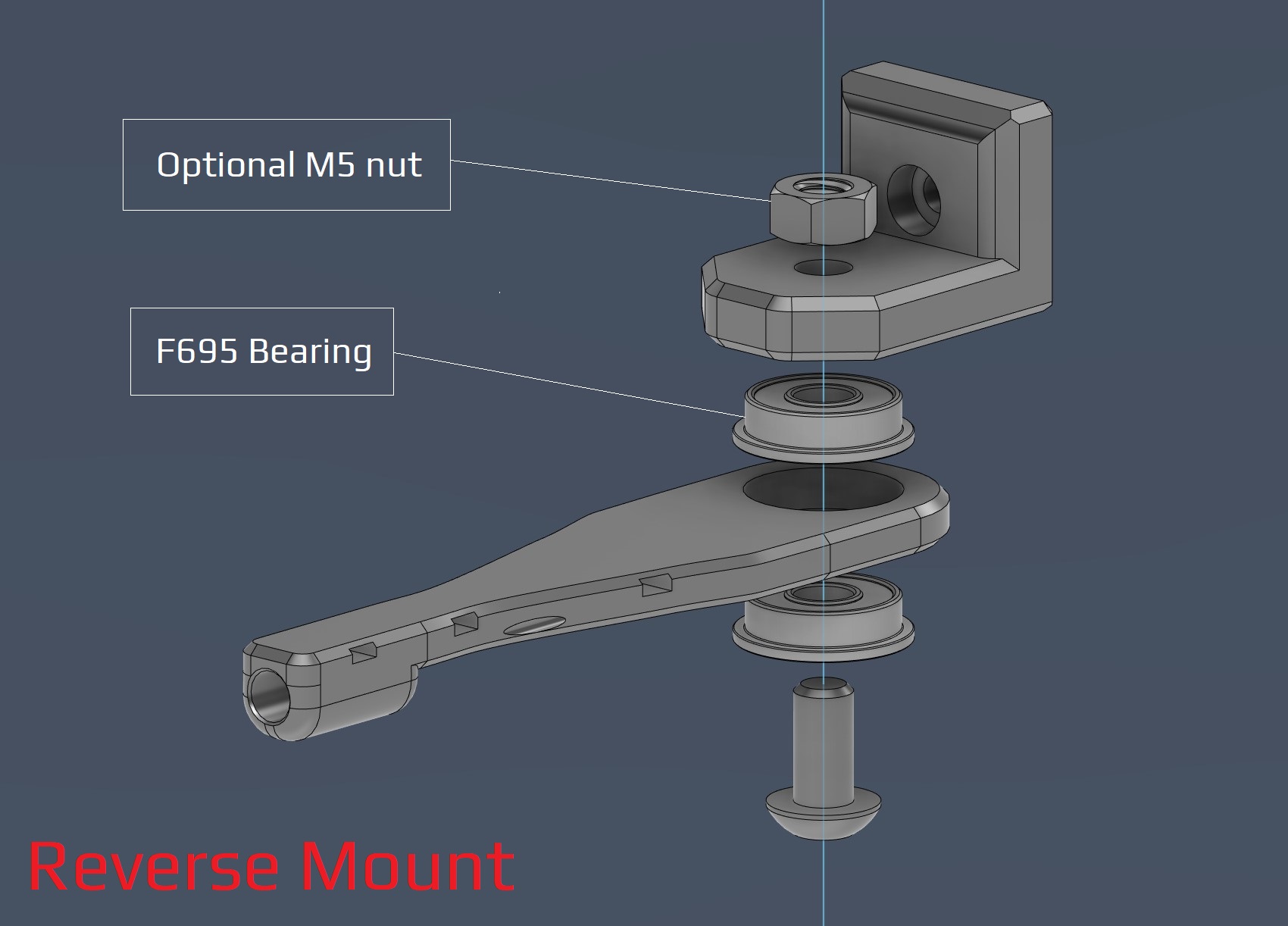

• Tùy chọn: đai ốc M5 nếu bạn lắp vừa khi dùng tùy chọn có bearing.

V1 - Tay dẫn ống PTFE Bowden và hỗ trợ dây CANBUS

Bản này có trong các file .zip và là bản phát hành ban đầu.

Phần cứng cần có:

• Bu lông M3x8 và M3 T-nut
• Bu lông M5x10 hoặc M5x8/12
• Tùy chọn: mũi khoan 4mm để làm sạch đường đi của ống bowden

About

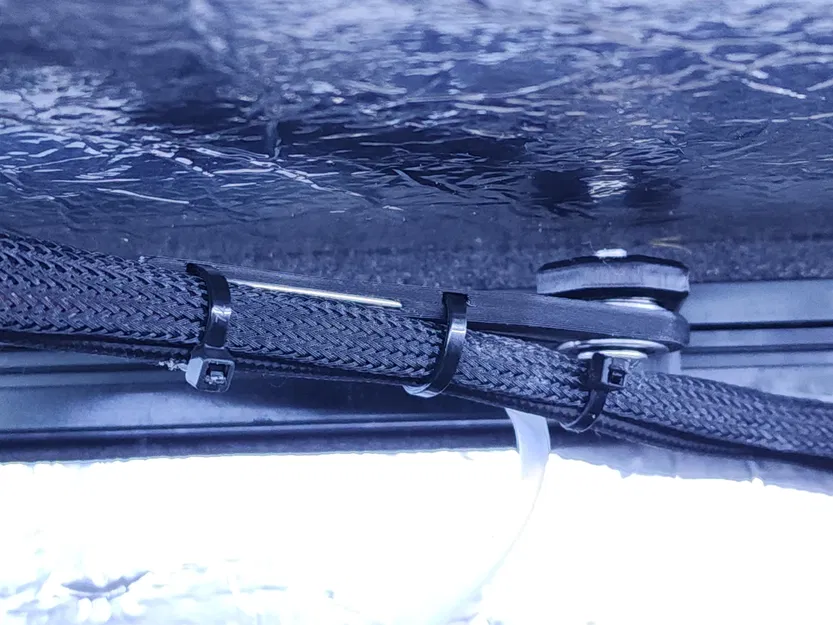

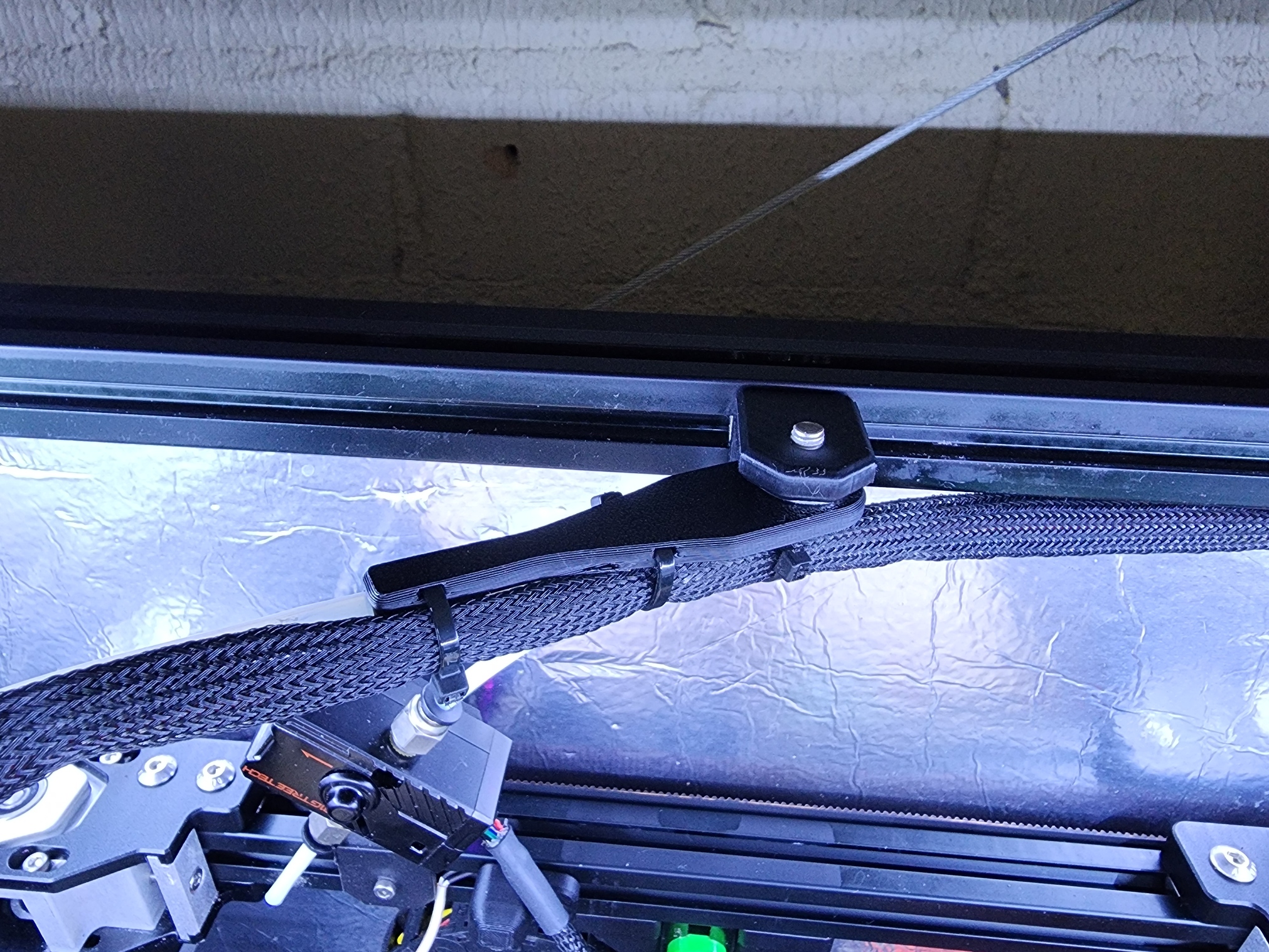

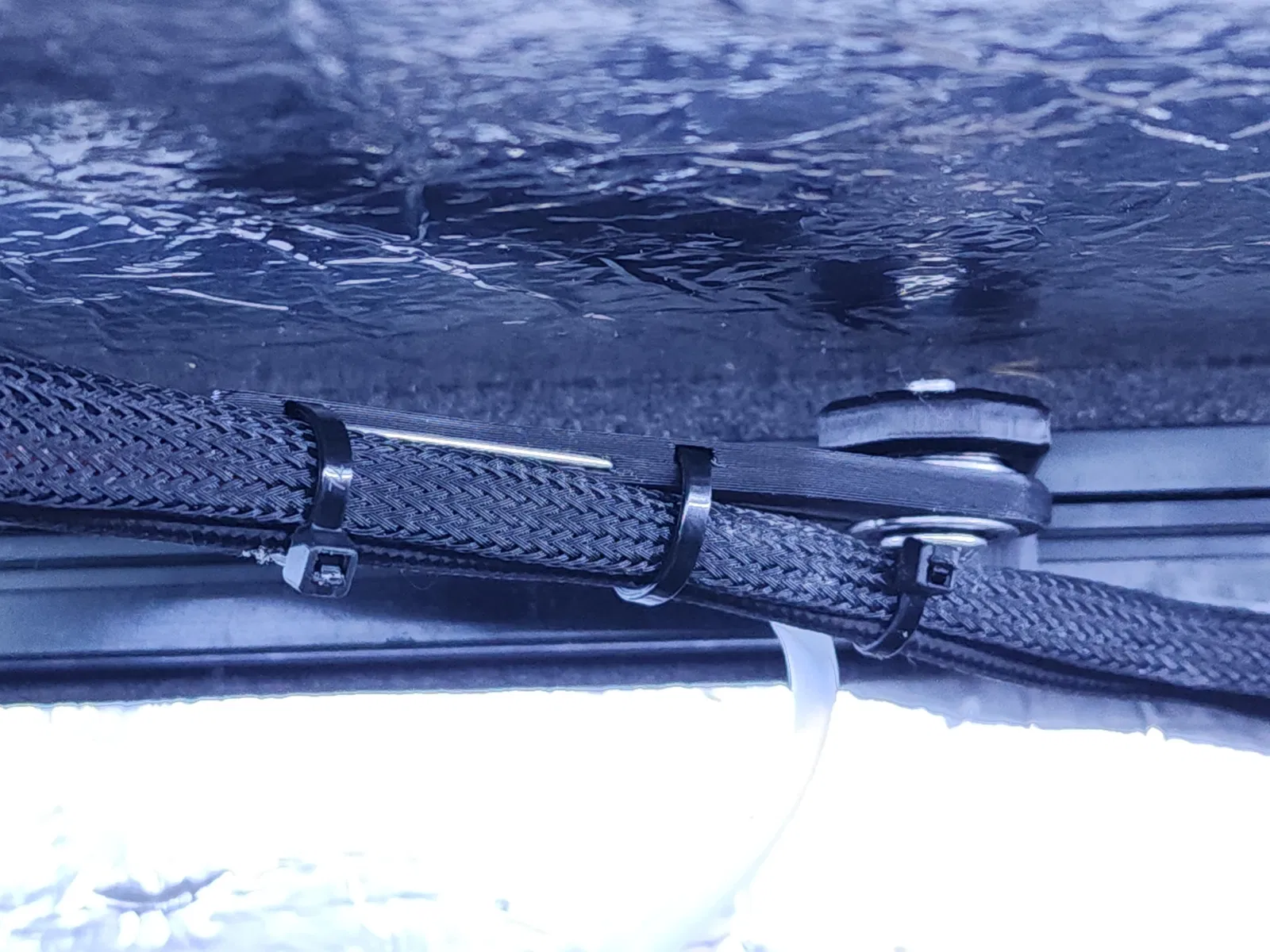

Trong bộ 350 của mình, ống PTFE cứ hay bị vướng nên mình làm cái tay này để giữ ống cao lên. Tay ngắn hoạt động tốt hơn nên mình khuyên dùng tay ngắn. Bộ này cũng được vài bạn dùng để đỡ dây CANBUS (dùng zip tie cột vào reverse bowden).

Install

• Khoan thông lỗ dẫn bowden bằng mũi 4mm để vừa khít (tùy chọn)
• Bắt ngàm/mount vào khung phía sau bằng M3x8 và T-nut, đặt phần “lip” hướng lên trên
• Vặn tay vào bằng M5x10 (mình dùng M5x8mm vẫn ổn) trực tiếp vào nhựa, chừa cho tay vẫn xoay (swivel) được
