Nắp thay thế cho GMKTec K8 Plus Mini PC tối ưu làm mát

Tác giả arminth

Lượt tải
282
Lượt thích
11
Lượt coi
2.595

File 3 26,2 MB

  • exhaust-lid_1767242049.stlSTL · 13 MB
  • exhaust-lid_1767242050.scadSCAD · 2,1 KB
  • exhaust-lid_2_1767242051.stlSTL · 13,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

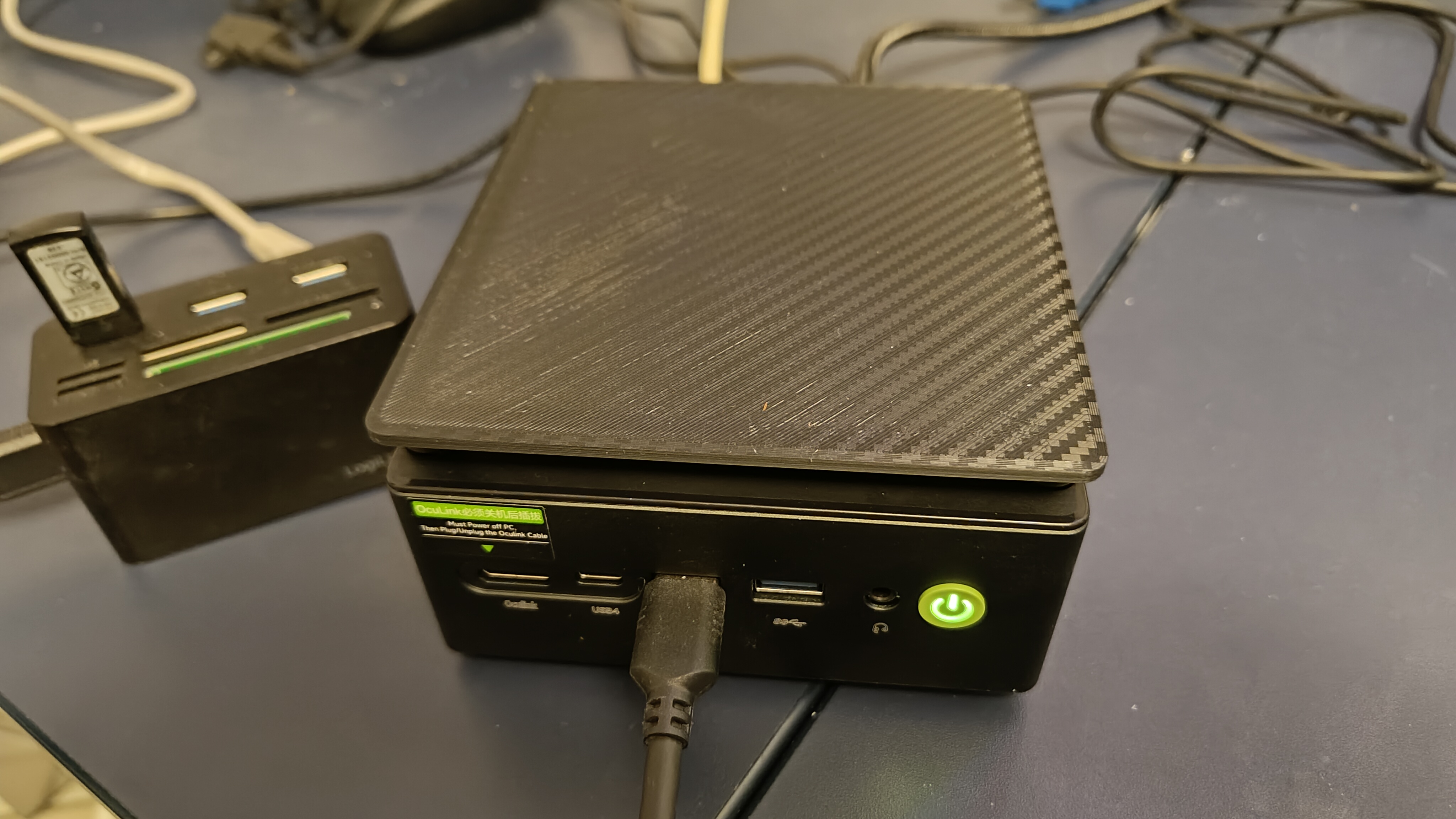

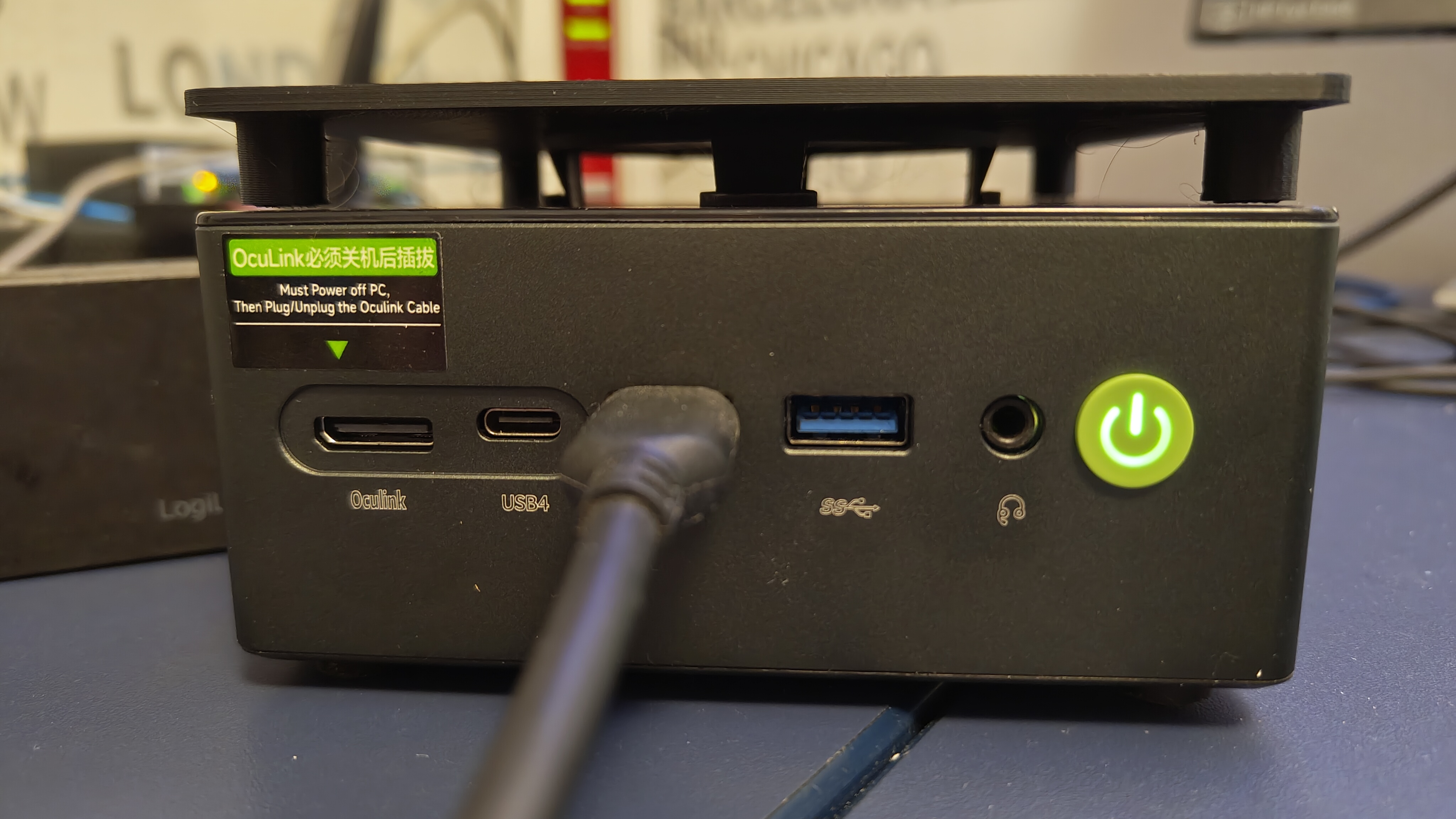

Nắp thay thế dạng drop-in này nâng phần nắp lên khoảng 10 mm so với quạt trên, nhờ vậy luồng gió làm mát RAM/SSD tốt hơn nhiều. Mình đo được chênh lệch hơn 10K (10°C) ở nhiệt độ DDRRAM khi chạy full power và 5K cho SSD. Làm mát CPU chỉ bị ảnh hưởng nhẹ, vì phần làm mát CPU tách riêng ở đáy vỏ máy.

Edit: mình có chỉnh nhẹ vị trí các trụ. 01. 2.2025

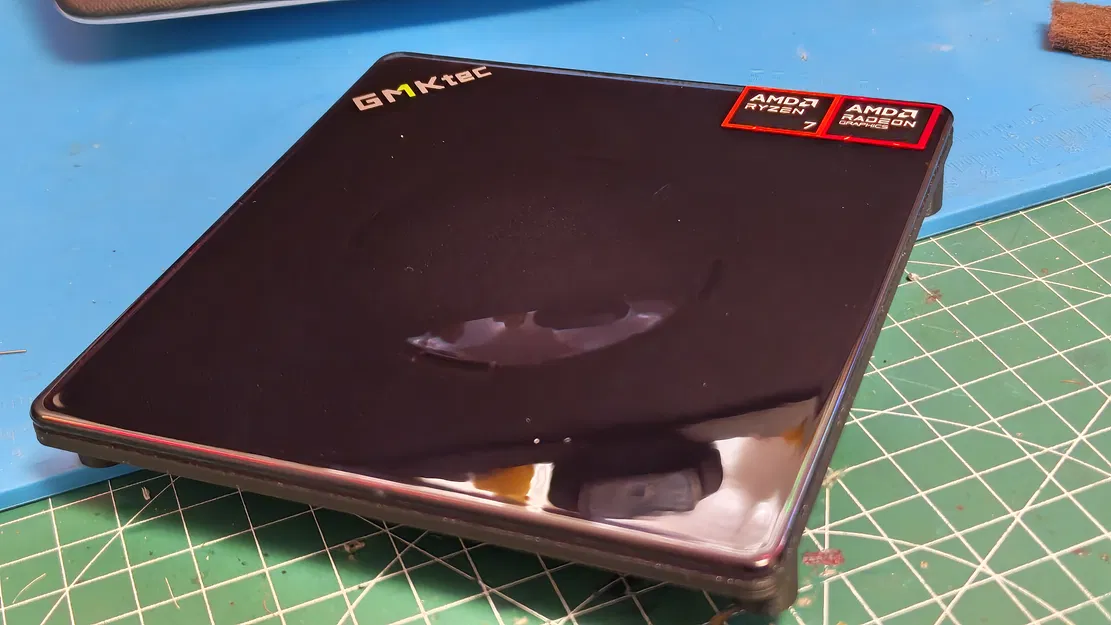

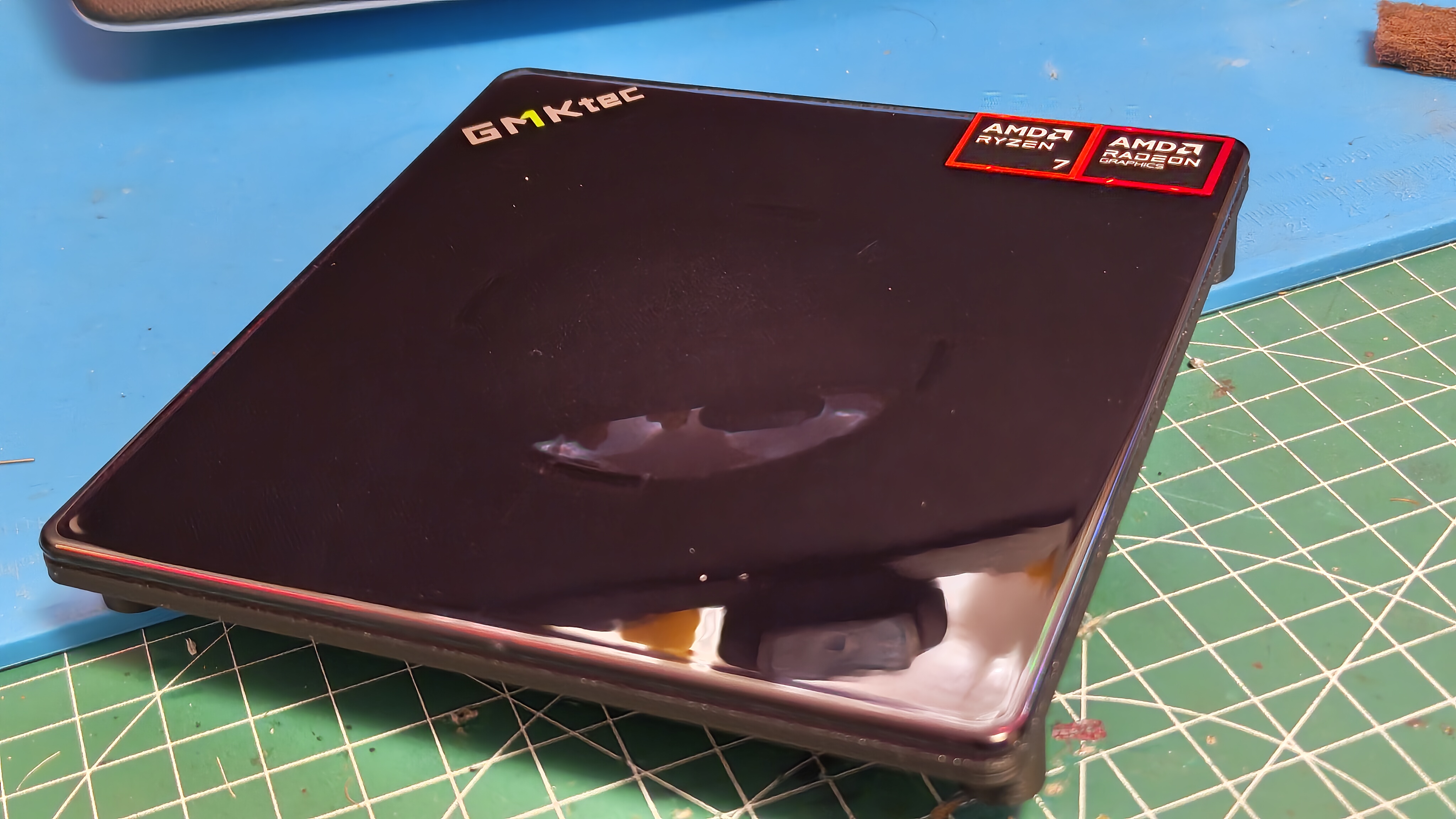

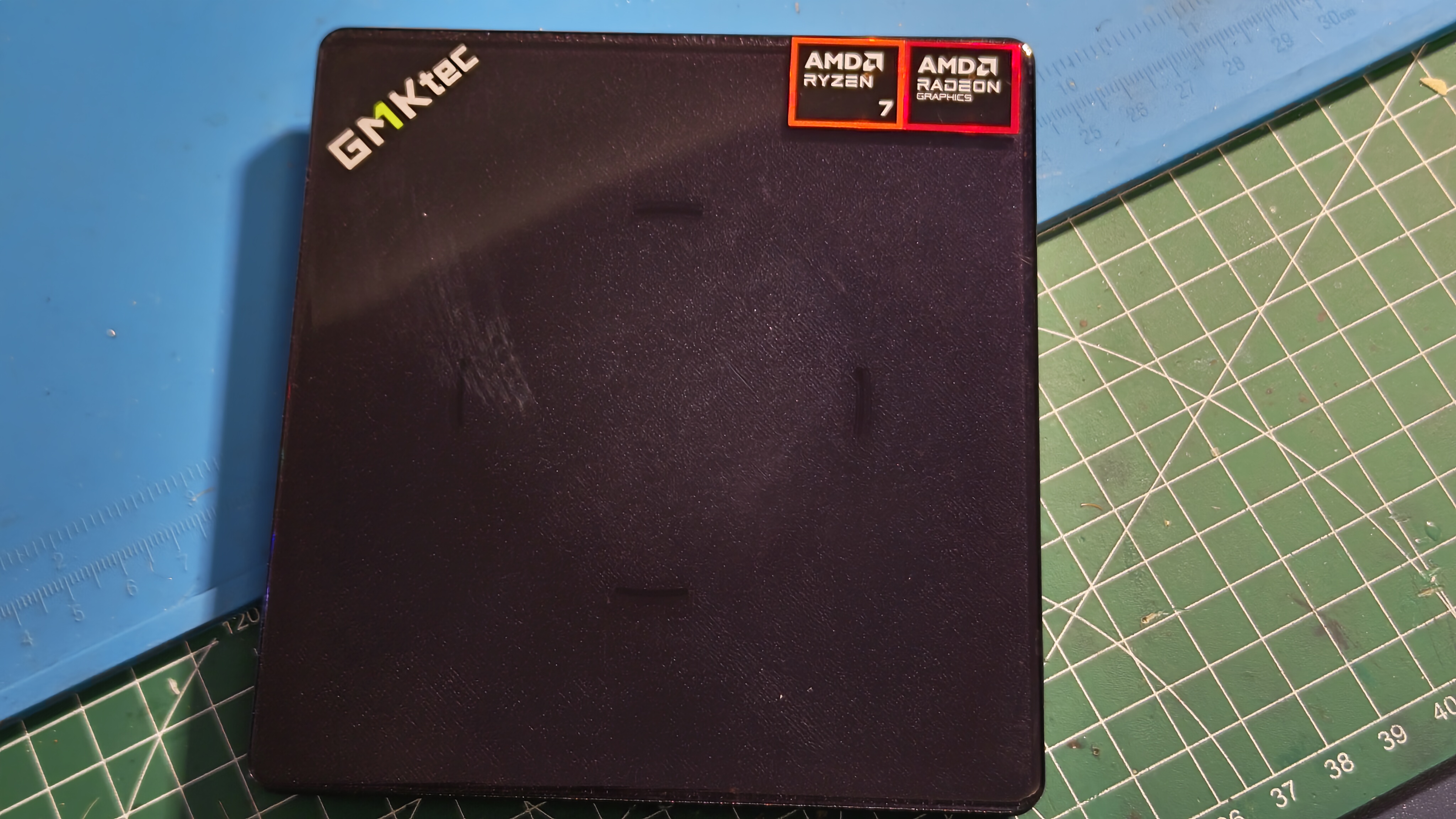

Update: thêm một phiên bản cho phép gài (clip) lại nắp zin để nhìn đẹp hơn và giữ được vẻ ngoài “nguyên bản” hơn.

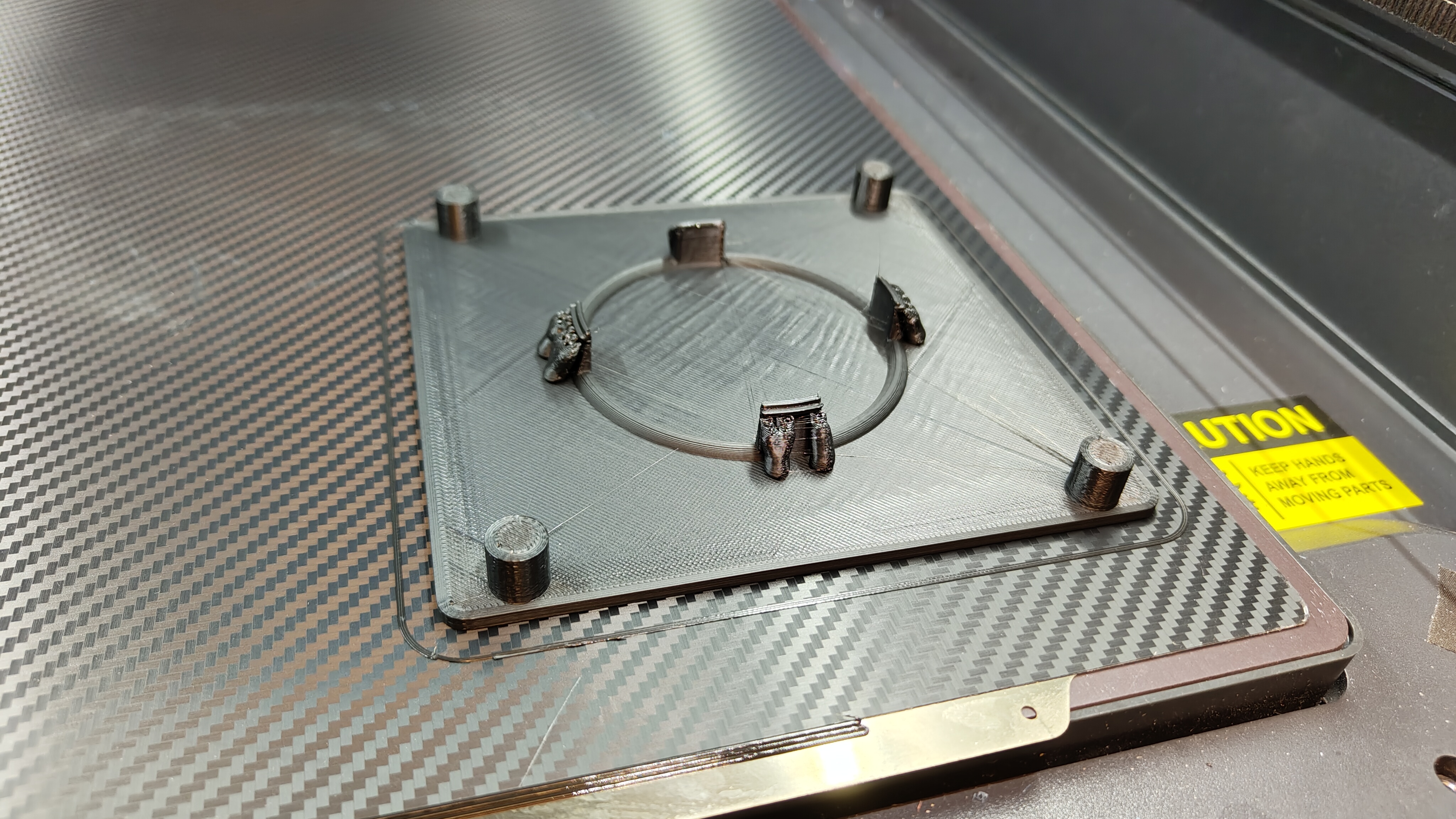

Vui lòng in với tree-support ở mọi nơi và thao tác nhẹ tay khi tháo nắp. Nếu không, bạn có thể làm gãy các ngàm mỏng theo đường layer.

OpenSCAD luôn có kèm theo như mọi khi.

Attribution:

Special thanks to Hermann Leopold, https://openscad.leopoldnet.de/kreisausschnitt.html for providing the code for circle segments.

Chúc bạn in vui!

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
3
Tổng dung lượng
26,2 MB
File lớn nhất
13,2 MB
