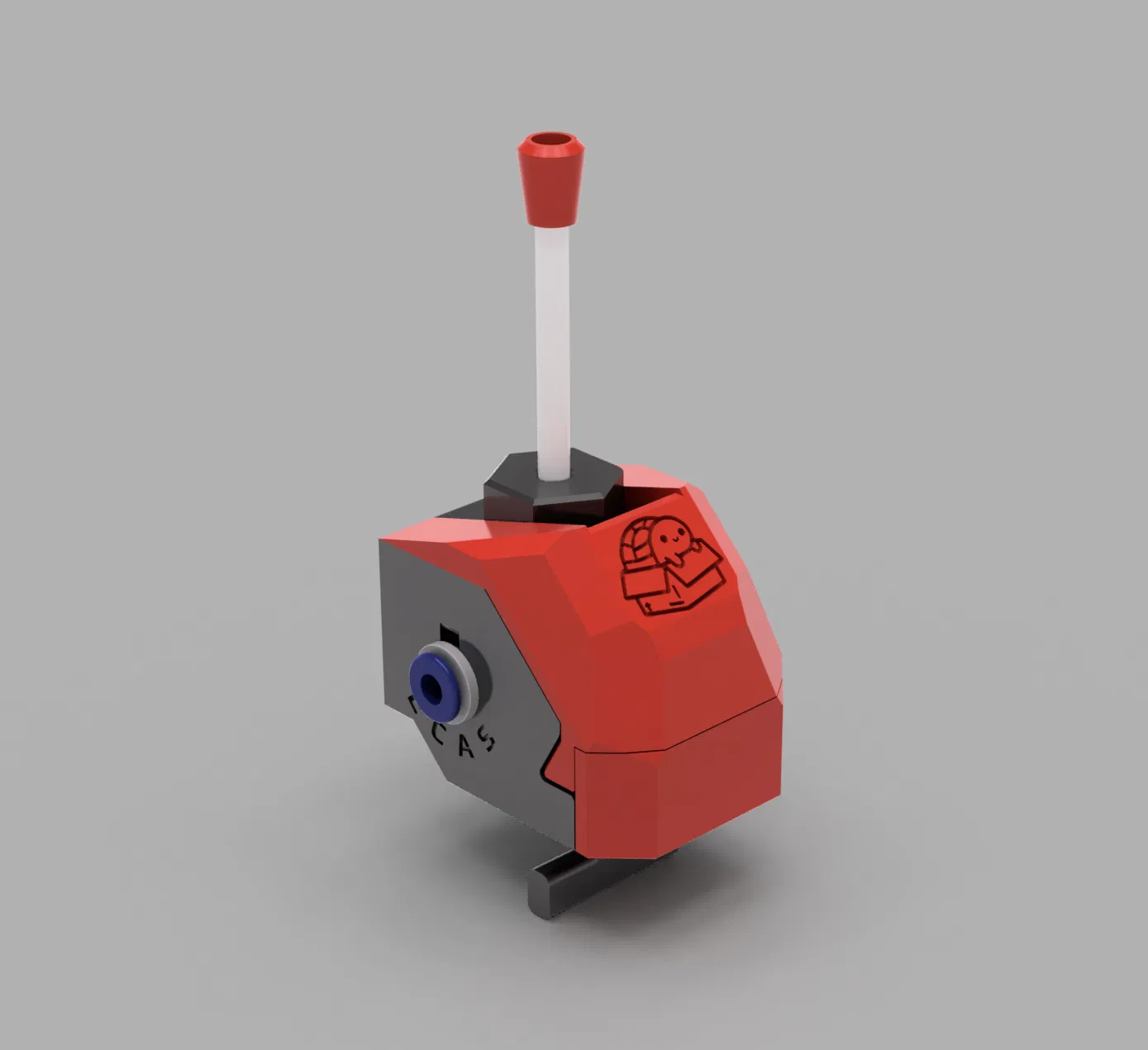

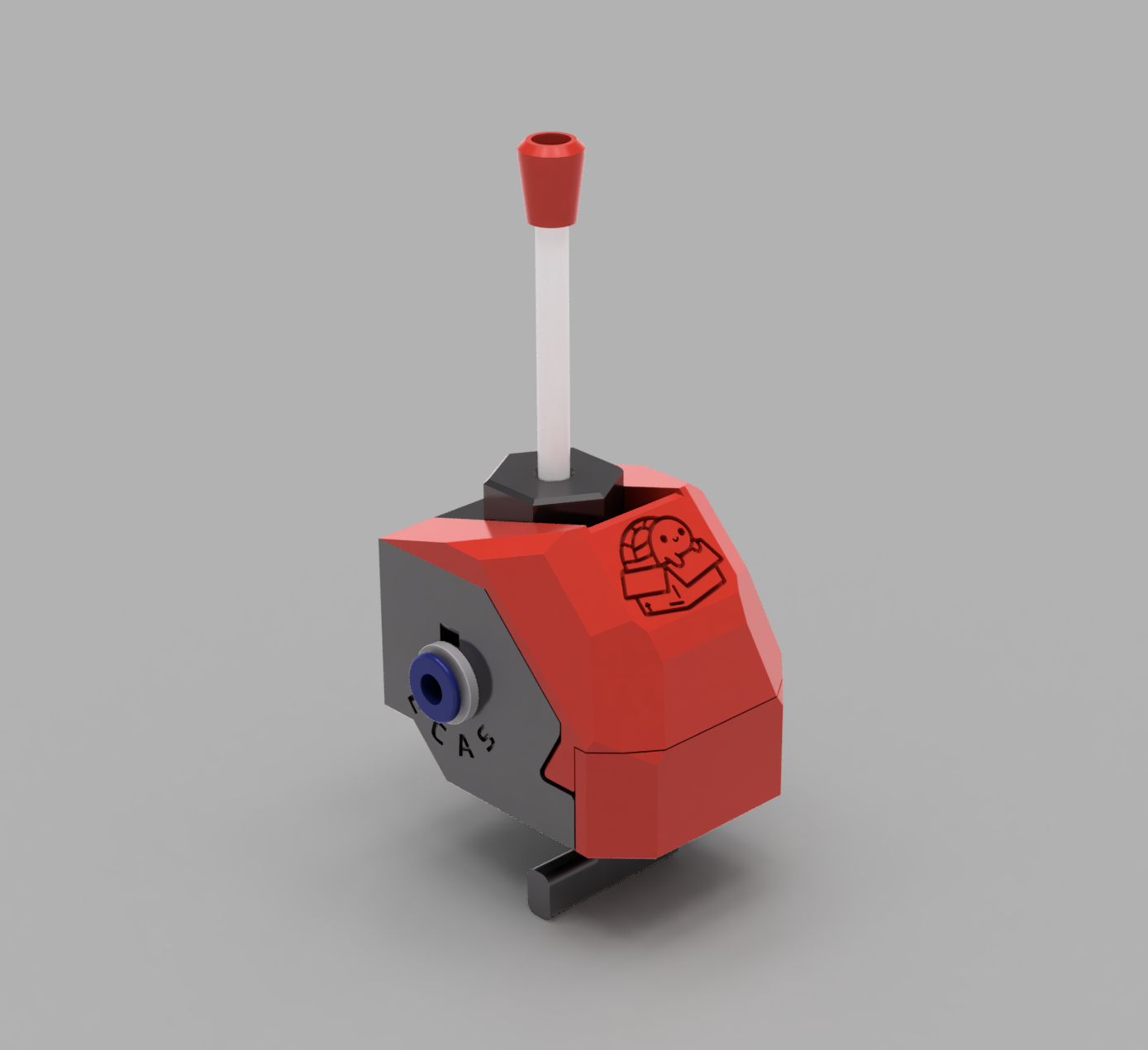

Box Turtle Calibration Fidget – Bản in Calibration kiêm đồ chơi fidget

Đây là một bản in calibration để test các thiết lập slicer của bạn khi build Box Turtle Automated Filament Changer, và xong rồi còn kiêm luôn một món đồ chơi fidget khá ngầu!

Please check the Discord for more information.

Nếu bạn muốn xem trước hệ thống manual, bạn có thể coi tại http://armoredturtle.xyz/

Box Turtle là gì?

Box Turtle đúng như cái tên/những gì bạn thấy. Đây là một bộ đổi filament kiểu AMS (AMS-style) mã nguồn mở cho các máy dùng Klipper. Box Turtle sử dụng add-on AFC-Klipper tại đây. Mục tiêu của Box Turtle là mang lại trải nghiệm người dùng gần giống AMS nhất có thể trên Klipper “vanilla”. Nói cách khác, một “AMS” cho bất kỳ máy in nào đã klipperize, không phân biệt form factor, nhưng đặc biệt phù hợp với các máy VORON Design.

Note: Tất cả parts đã được xoay sẵn đúng hướng và đã thêm support ở những chỗ cần.

Thông số in (Print Specs)

• 4 Perimeters
• 4 Top Layers
• 4 Bottom Layers
• 20% gyroid Infill

Phần cứng (Hardware)

• (2) M3x8mm SHCS
• (2) 6mmx3mm Magnets
• (1) ECAS connector
• (1) MR148ZZ bearing
• (1) 50mm 4ODx3ID Bowden Tube
• (1) Zip tie

Những thứ cần test

• Đảm bảo bạn có thể gỡ dễ dàng các support phía sau và phía trước trên phần body, cũng như support trên turtle_box_retainer

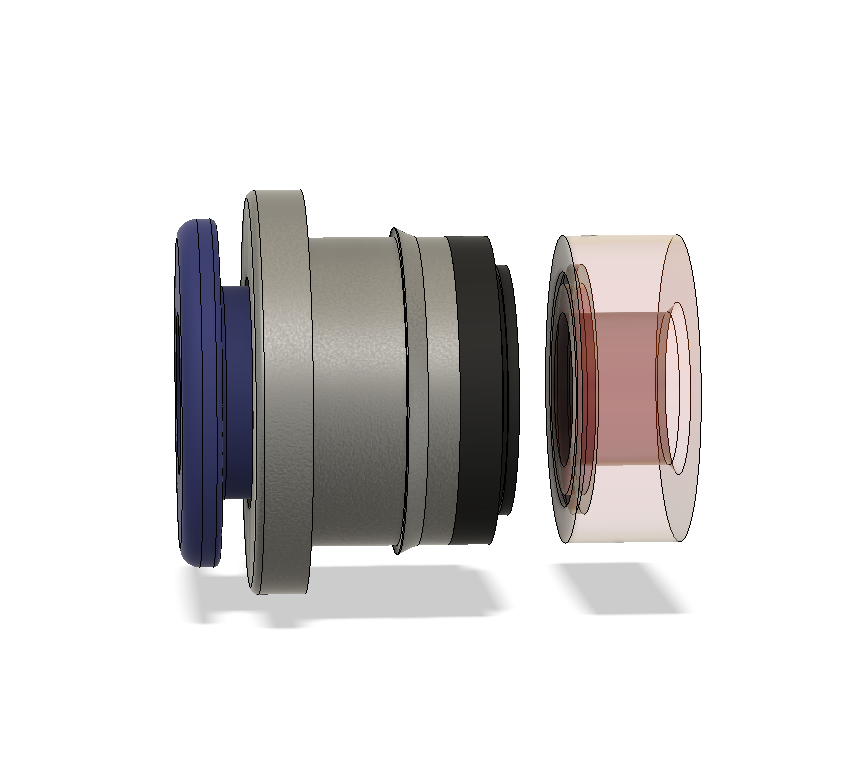

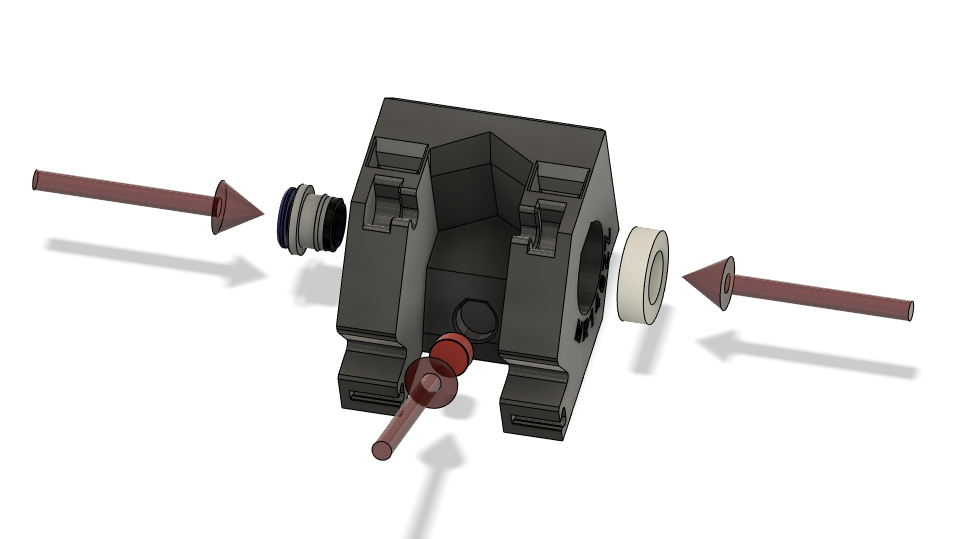

• Tháo cái rubber bumper phía sau khỏi kết nối ECAS, rồi kiểm tra bạn có thể đẩy nó vào với độ khít chặt.

• Test độ fit của MR148ZZ bearing. Nó nên được ấn vào với độ khít chặt.
• Test độ fit của magnets trong body và trigger. Nhớ lắp sao cho trigger bị hút về phía body. Mình cần nam châm giữ trigger ở trạng thái đóng. Nếu hơi lỏng thì dùng một chút keo 502 (super glue) để cố định.
• Test độ fit của zip tie ở điểm phía sau. Zip tie này dùng để giữ dây motor bên trong Re-Spooler nên rất quan trọng là zip tie phải vừa.
• Test độ fit của ống Bowden ở phía trên trigger. Nên khít vừa, không bị rớt ra.

Lắp ráp (Assembly)

• Vặn một con M3x8mm SHCS ở mỗi bên của trigger, chừa khoảng ~3.5mm giữa trigger và đầu vít.

• Thả trigger vào các rãnh trên cùng (top groves) của body.

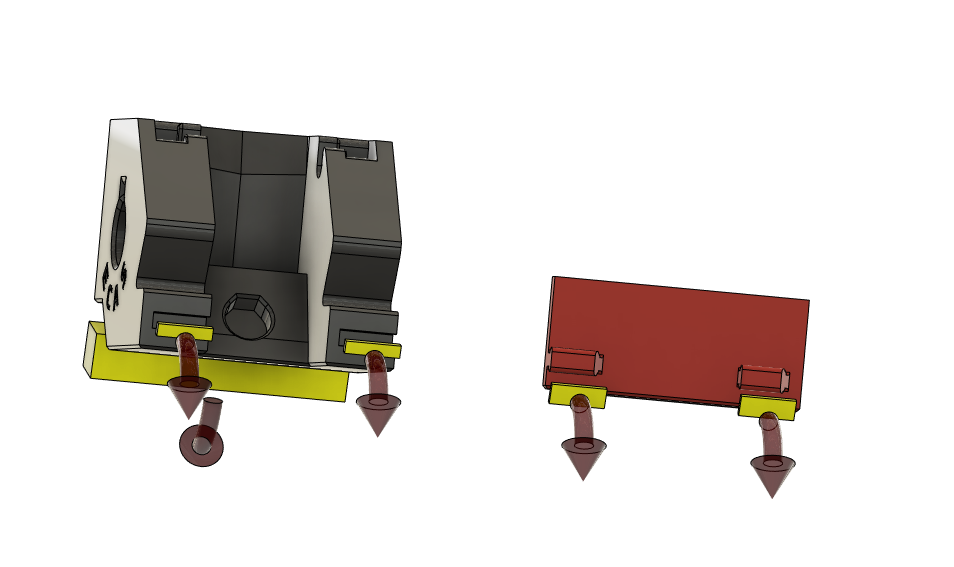

• Luồn hai cái tab phía trên của turtle box vào body, rồi nhấn xuống để nó “snap” vào.

• Trượt turtle_box_retainer vào từ bên hông để khóa mọi thứ đúng vị trí.

• Kiểm tra trigger chuyển động mượt và khi thả ra thì nó tự bật về đóng (snap shut).
