Lưới che & viền cho loa Polk 6x9 đơn trên thùng Apache 2800
- Lượt tải
- 703
- Lượt thích
- 68
- Lượt coi
- 3.206
- Bản remix
- 0
- Bình luận
- 0
File 10 3,8 MB
- outer_trim_1767201760.stlSTL · 288,2 KB
- Grill_for_polk_1767201761.stlSTL · 412,9 KB
- trim_under_grill_1767201761.stlSTL · 273,3 KB
- seal_1767201762.stlSTL · 72,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #187157
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Thiết kế dành cho thùng Apache 2800, dùng cho 1 loa Polk DB692 DB+ Series kích thước 6" x 9".
Có kèm file .step nếu bạn muốn mod để dùng cho driver khác.
Viền ngoài (outer trim) cần 12 con heat set insert M4, và được bắt bằng 12 vít M4x8mm.
Đồ gá (jig) có đầy đủ các lỗ cần khoan để lắp viền và loa, kèm theo một phần khoét (cutout) để bạn canh cắt theo.
Loa được thiết kế để lắp từ mặt dưới của nắp (lid), nằm bên trong thùng, dùng vít M4. (khuyến nghị dùng locking nut)

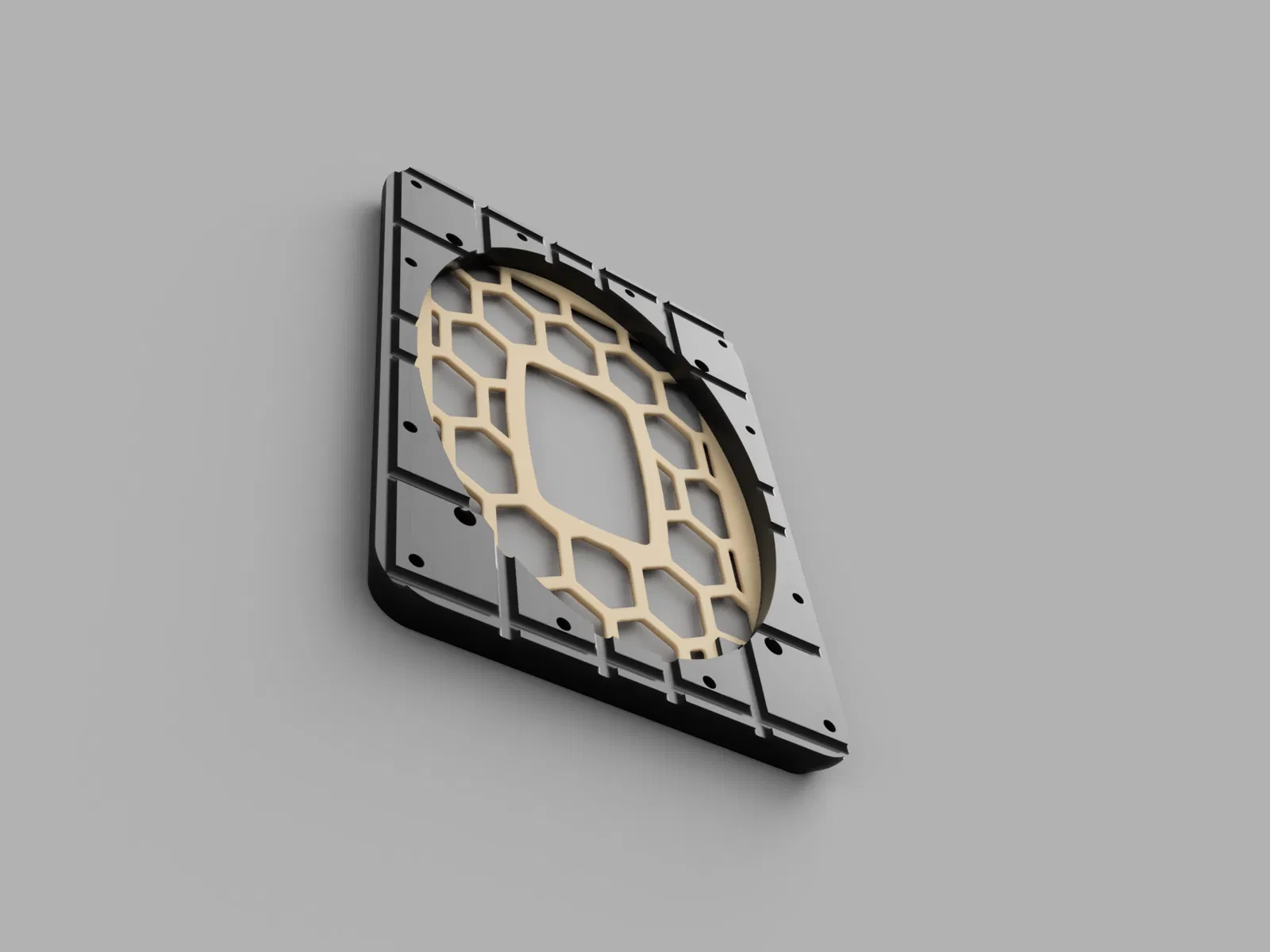

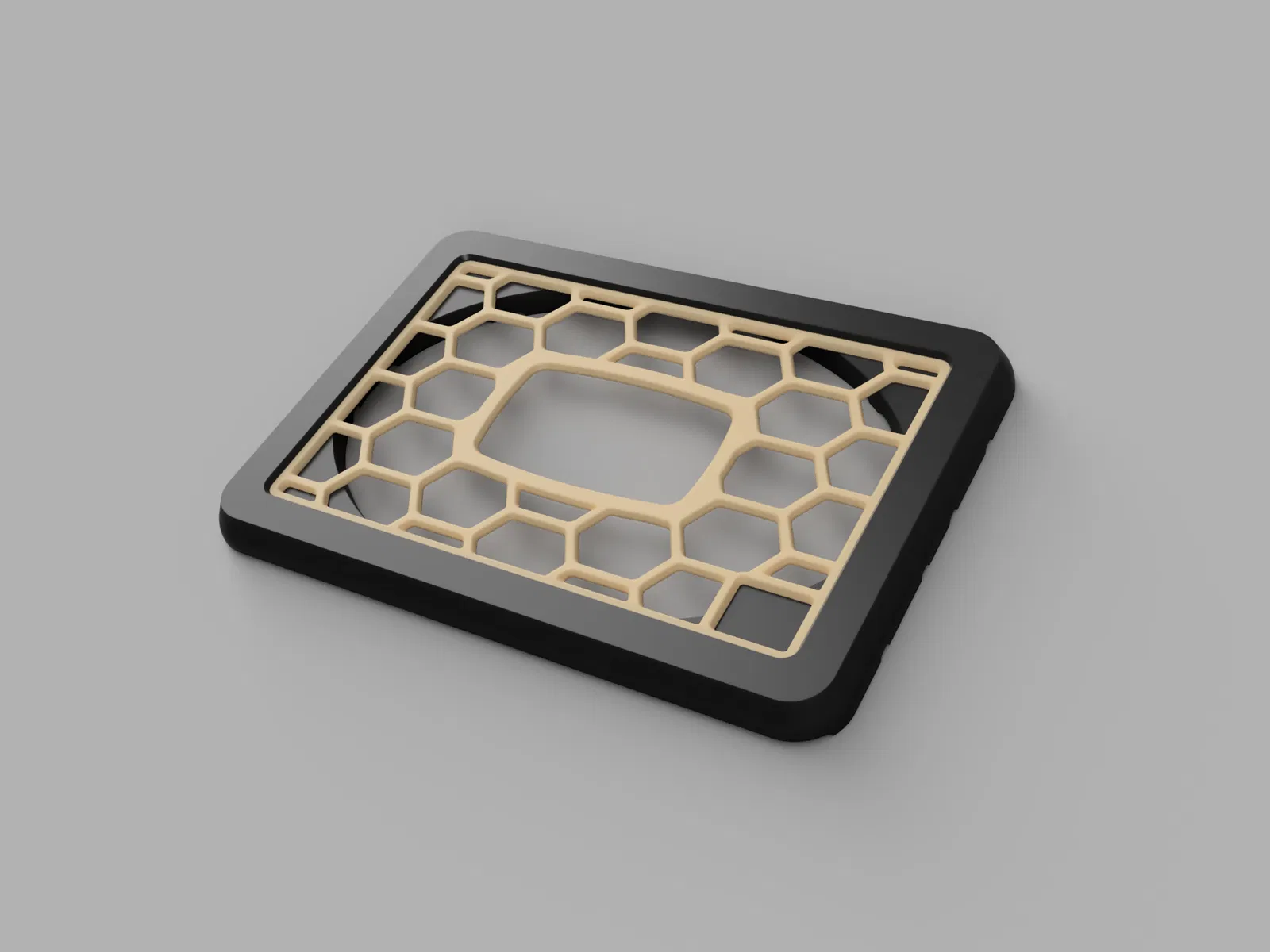

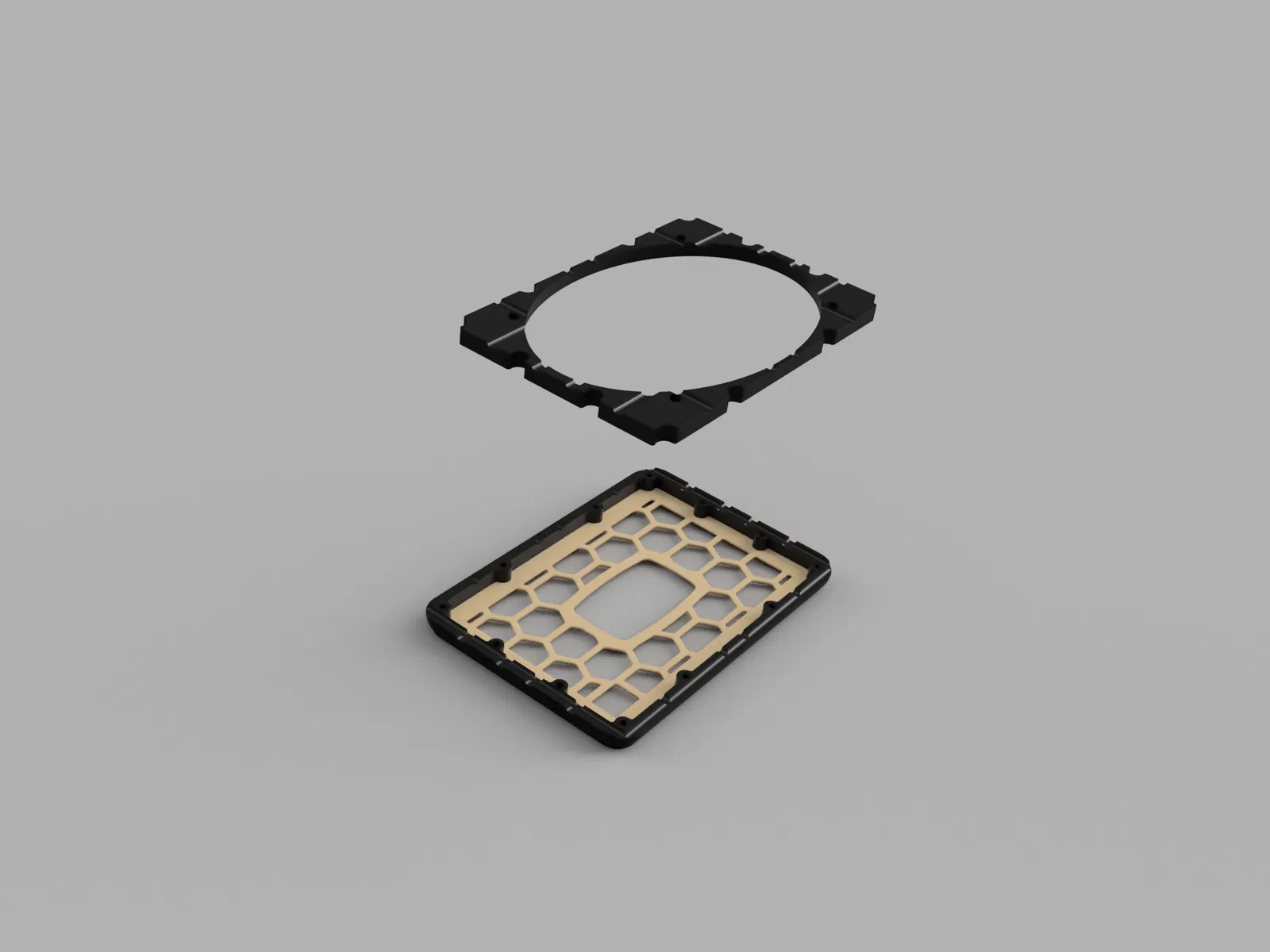

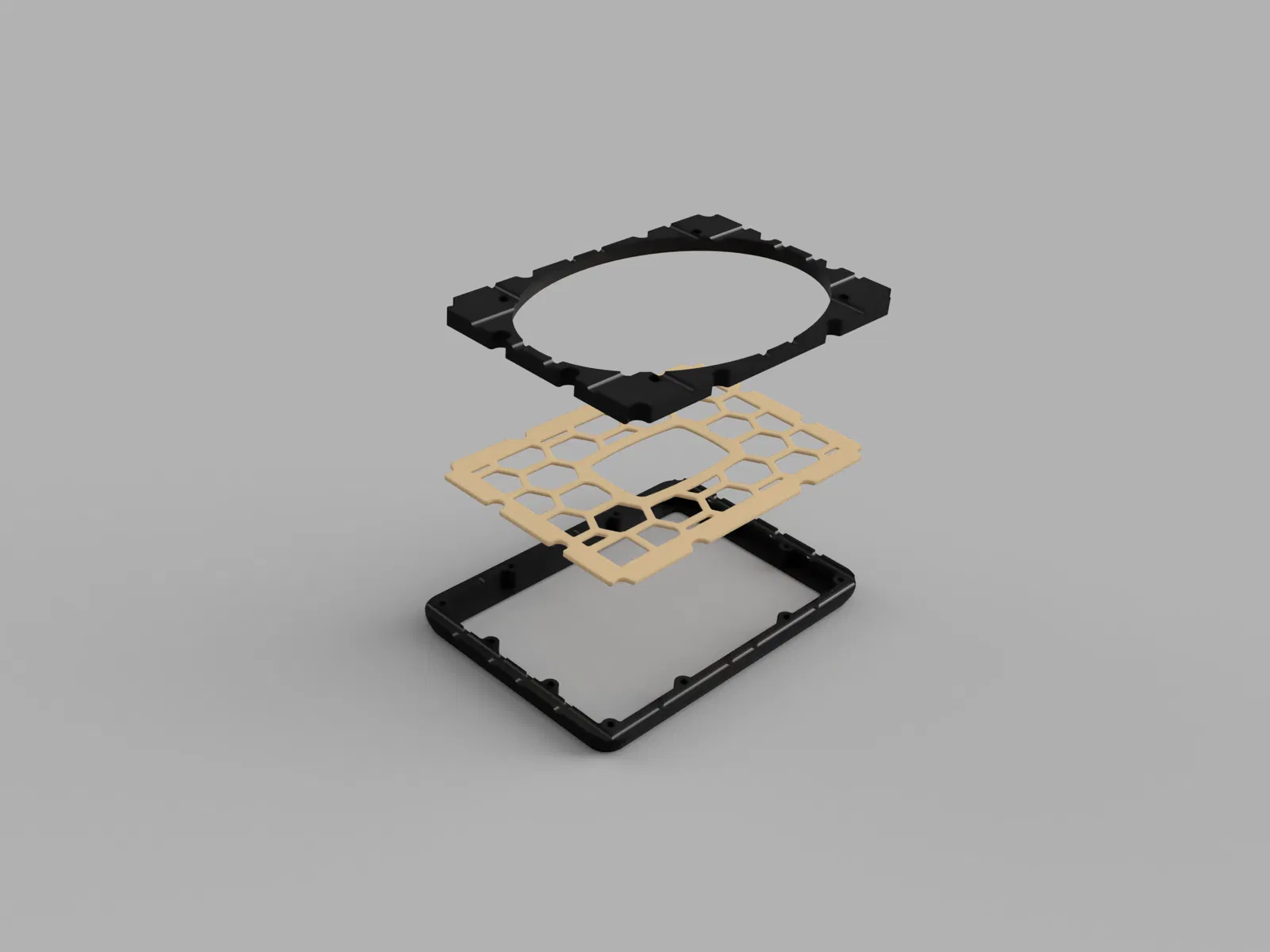

Grill và phần trim nằm dưới grill được lắp vào outer trim, sau đó bắt ốc vào thùng từ phía trong của nắp.

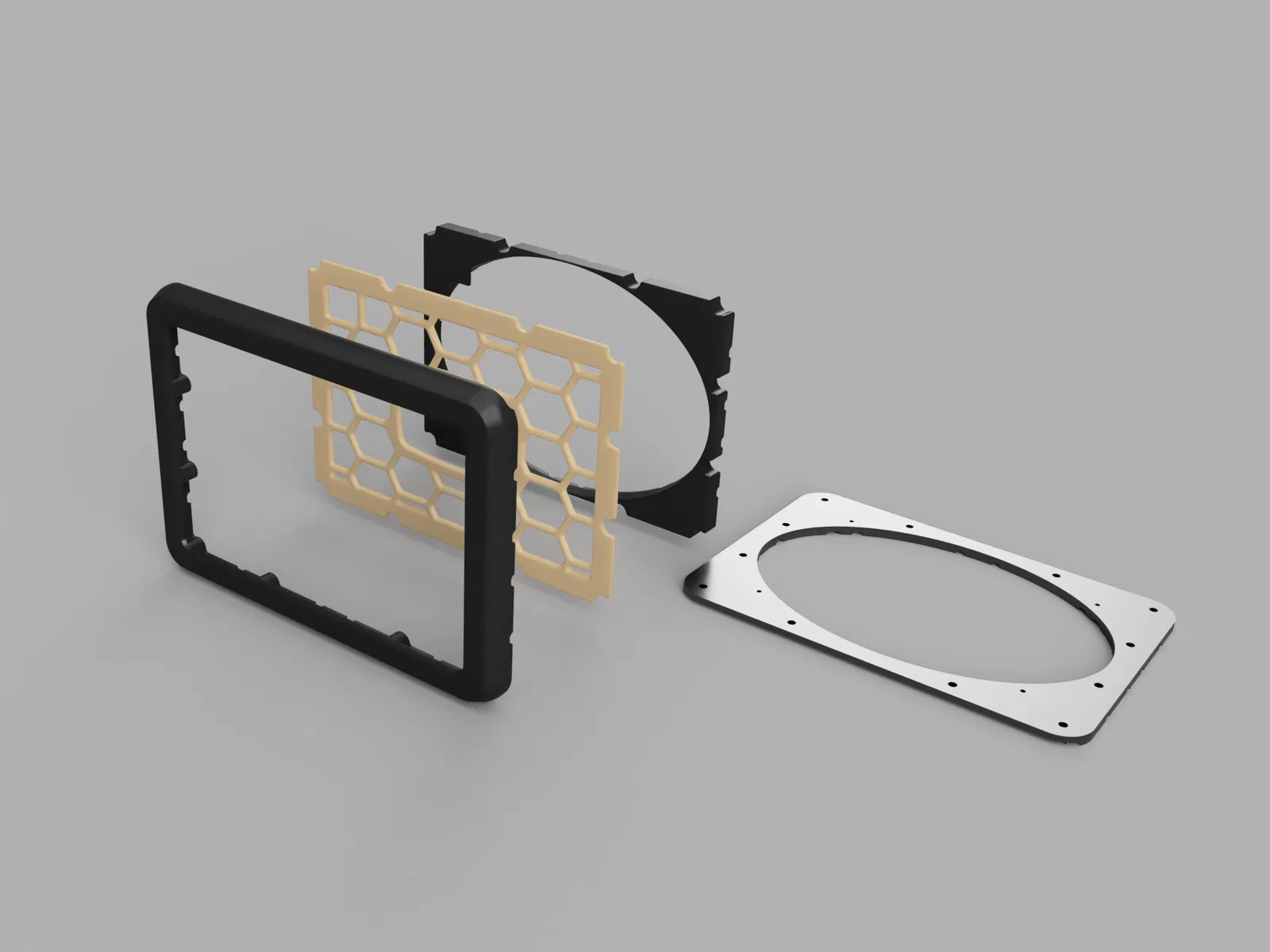

Edit #1--- Đã thêm một sealing spacer để đặt giữa loa và mặt trong của thùng
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 10
- Tổng dung lượng
- 3,8 MB
- File lớn nhất
- 1,4 MB
