Stencil Hóa Học Hữu Cơ - Dùng cho iPad / Giấy & Bút Chì

Cập nhật V2 ngày 21/05/21 - về cơ bản giống V1 nhưng có một vài cải tiến

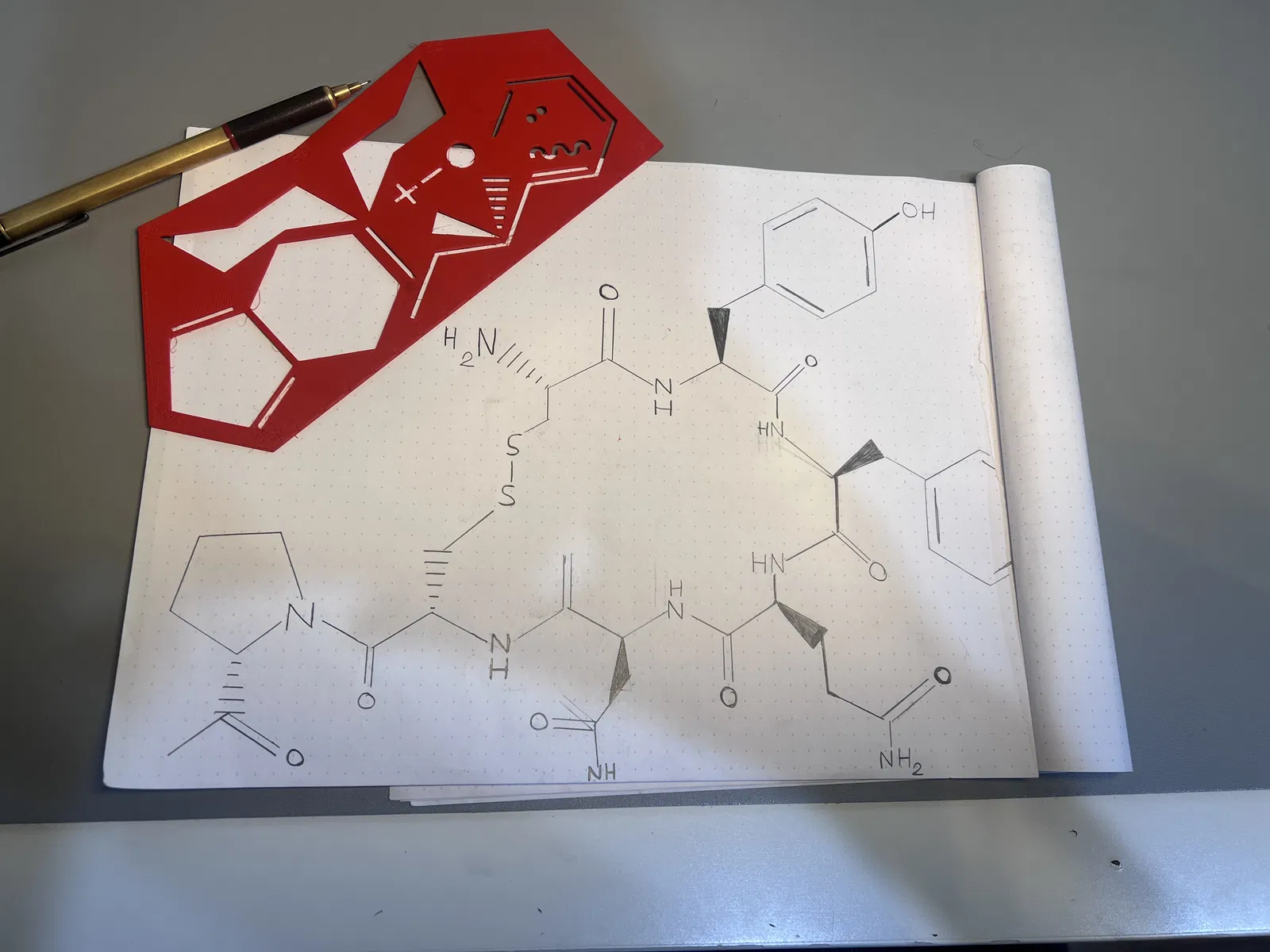

Sử dụng stencil tiện lợi này để hỗ trợ bạn vẽ các ký hiệu hóa học dạng que, có thể dùng trên iPad, hoặc trên giấy với bút chì / bút mực.

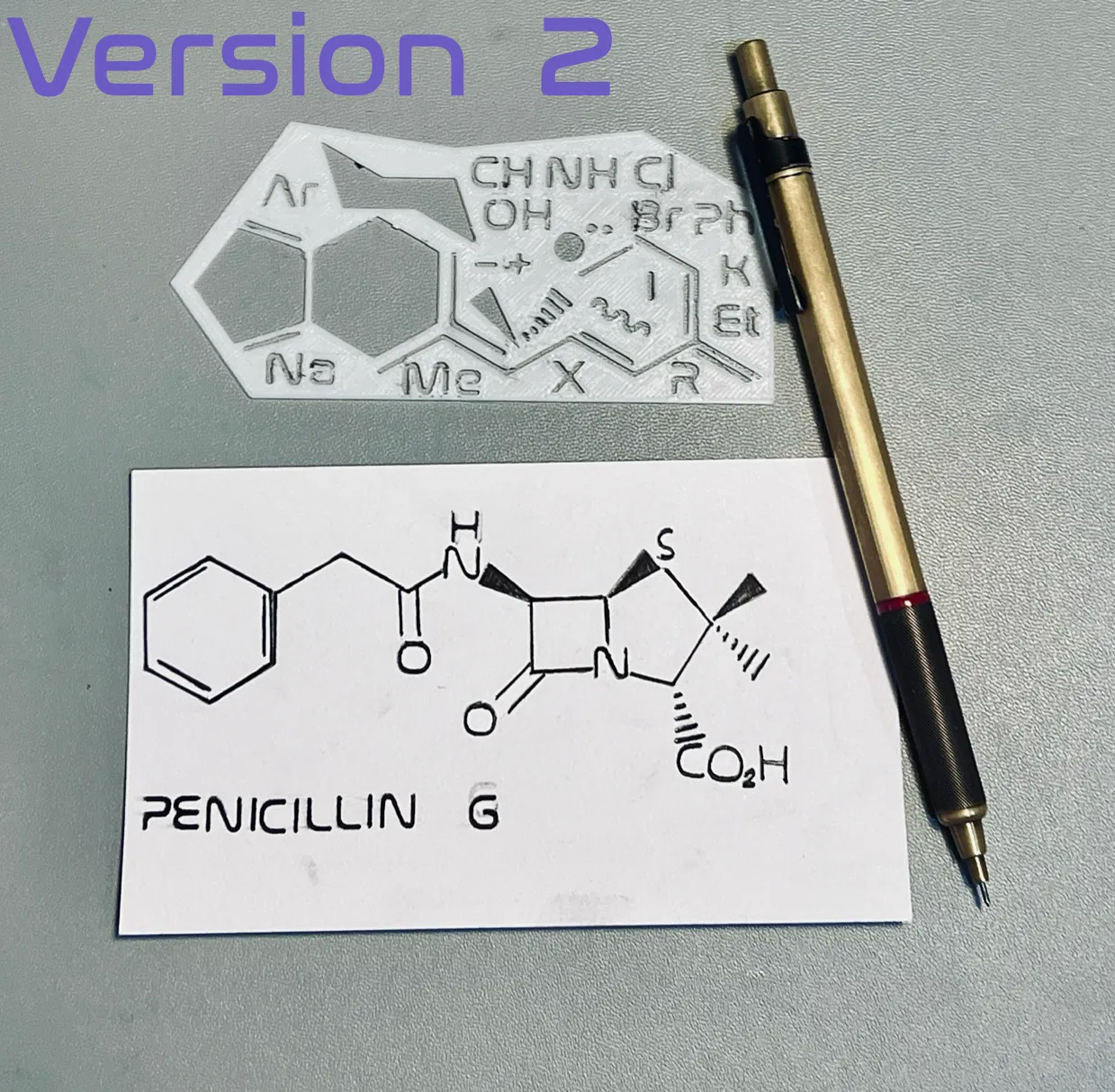

Các bổ sung trong V2 bao gồm

• CH, NH, OH - Các nhóm chức hữu cơ phổ biến
• Ph, Et, Me - Viết tắt các nhóm chức
• Br, Cl và I - Các halogen
• Na và K - Các ion đối
• 'X' và 'R' - Các ký hiệu tổng quát cho halogen / nhóm carbon.
• Bỏ bớt một vòng hexane để lấy chỗ cho chữ (nếu muốn vẽ theo kiểu cũ, bạn chỉ cần lật ngược stencil lại).
• Cải thiện sự thẳng hàng giữa chuỗi carbon và vòng thơm, giúp vẽ các liên kết đôi dễ dàng hơn.
• Ngoài danh sách trên, stencil còn bao gồm tất cả các mục từ V1 bên dưới.

_Lưu ý về ảnh bìa - chữ ‘Penicillin G’ được vẽ bằng một stencil khác do mình tạo ra, bạn có thể tìm thấy tại

V1 bao gồm

• Vòng 5 và 6 cạnh
• Liên kết dạng nét liền và nét đứt (wedge and hash bonds)
• Điện tích, cặp electron không liên kết (lone pairs)
• Chuỗi C-C với tùy chọn (E) và (Z)
• Vòng Cyclohexane
• Liên kết đồng phân lập thể (Stereoisomer bond).

Các góc của stencil đều là các góc liên kết phổ biến, và file 'original file' sẽ hiển thị rõ các góc này ở mỗi góc. Tuy nhiên, việc in chữ rõ nét hơi khó, nên nếu bạn muốn in nhỏ hơn, mình đề xuất sử dụng file 'Organic Chemist Stencil - Scaleable no Angles'.

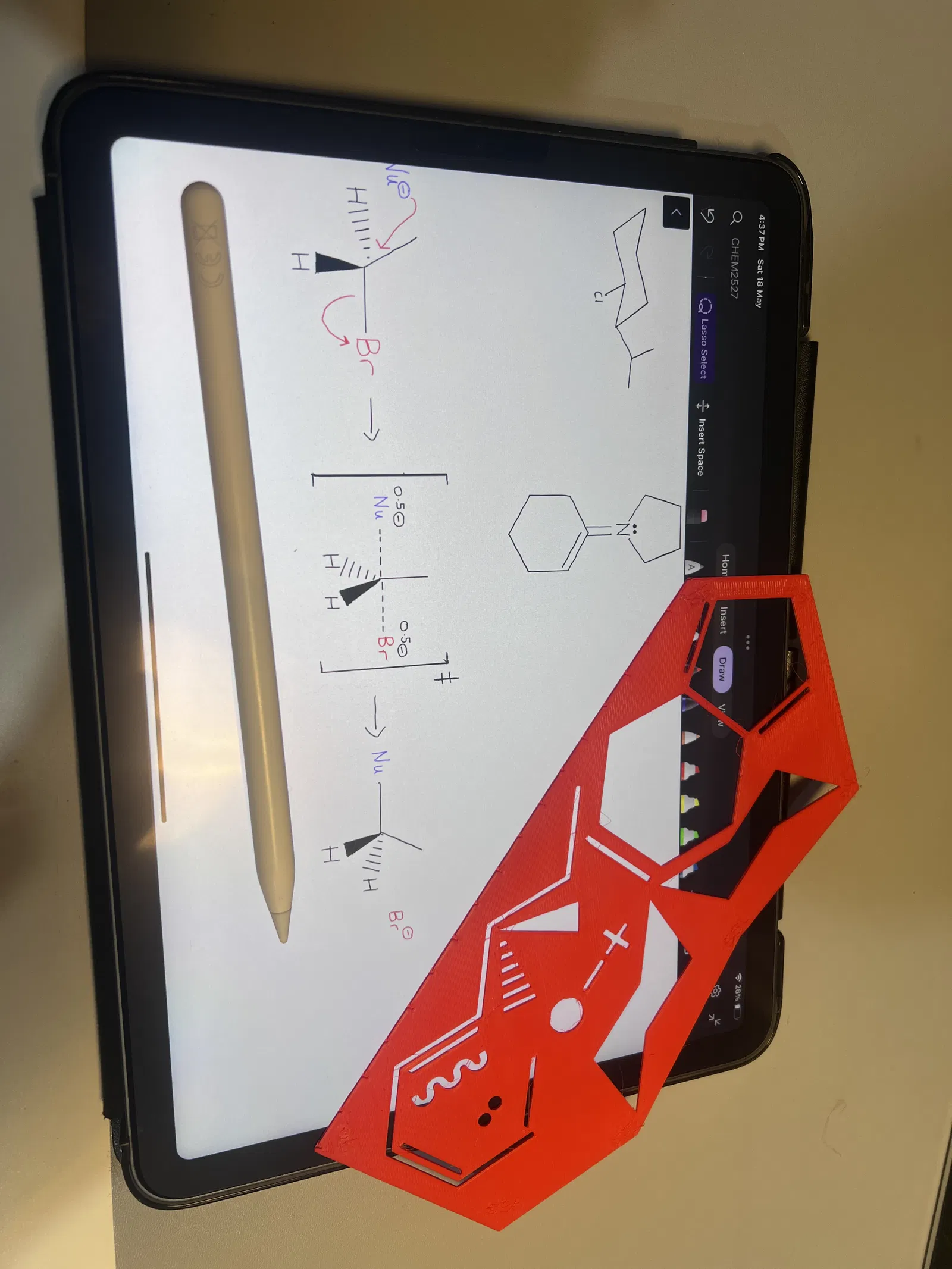

Phiên bản cho iPad được phóng to và mỏng hơn một chút để hoạt động tốt nhất với Apple Pencil.

Mình đã in mọi thứ bằng PLA với độ cao lớp 0.2mm.
