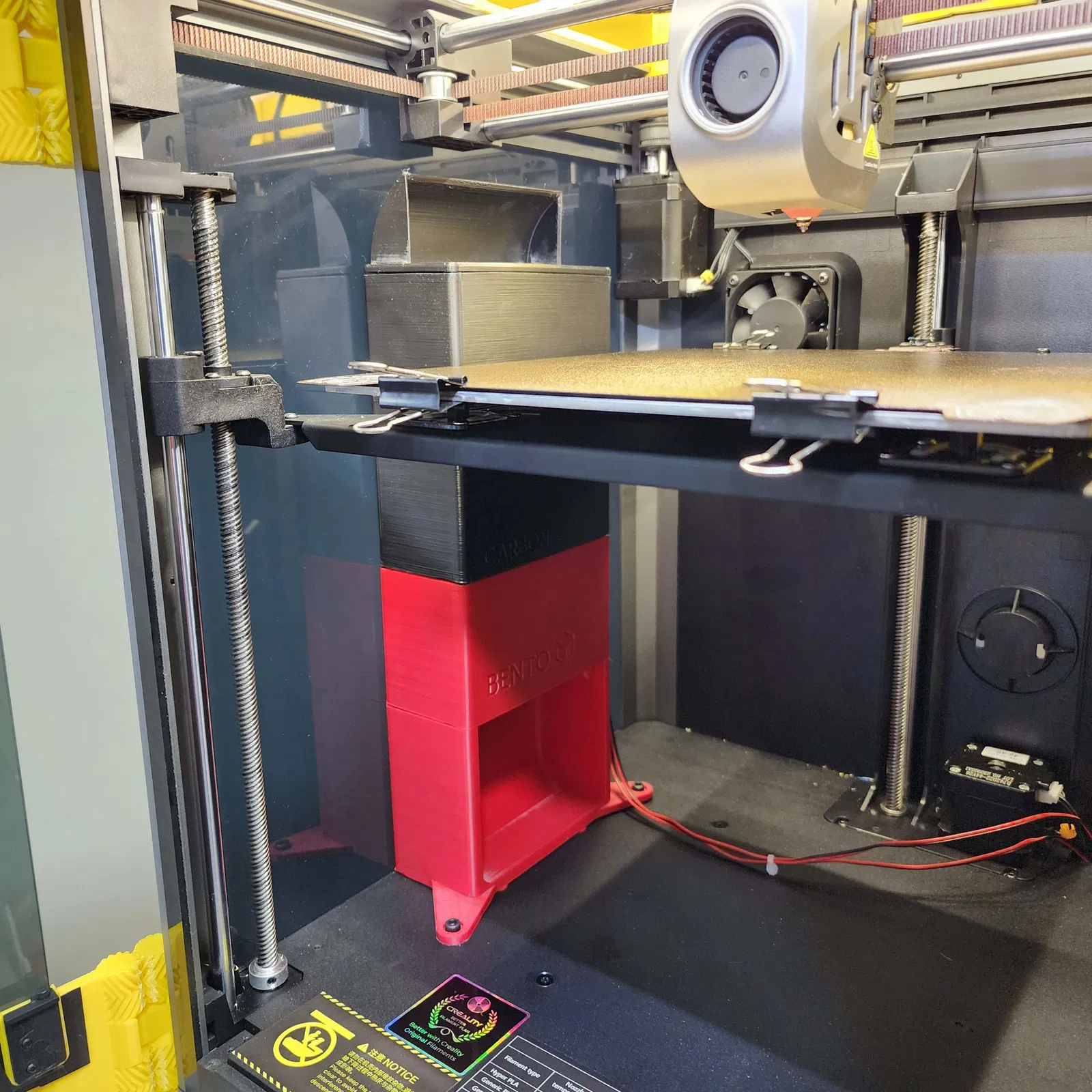

Bentobox v2.0 5015 Hút Lên Dọc cho Creality K1/K1C

Đây là một bản remix khác của Bentobox, nhưng phiên bản này sử dụng 2 quạt 5015 để lắp cho Creality K1.

Phiên bản gốc của Bentobox sử dụng quạt hướng trục 2x4020. Loại quạt này không có đủ áp suất tĩnh để đẩy không khí qua các bộ lọc. Quạt ly tâm làm công việc này tốt hơn nhiều.

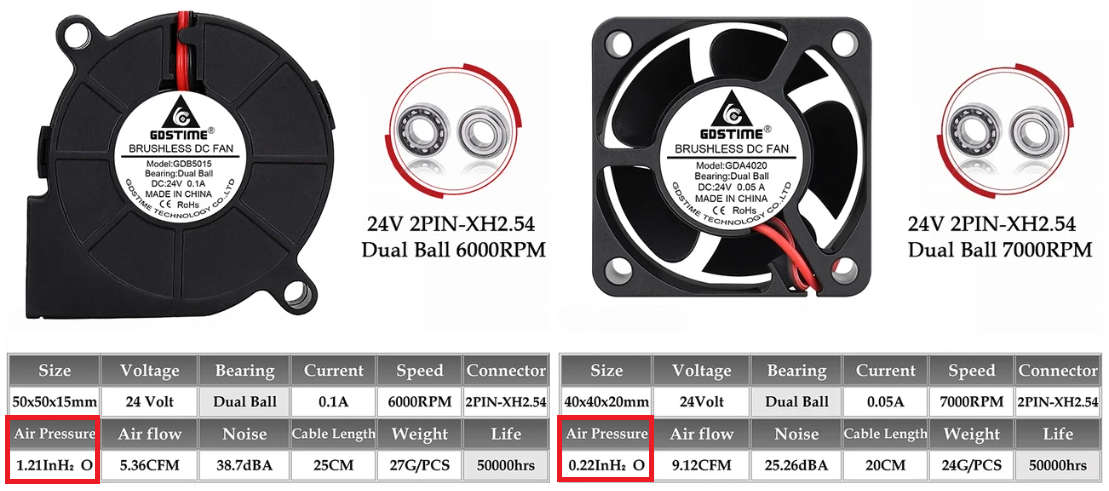

Trong ví dụ này, quạt 5015 có áp suất khí gấp 5.5 lần quạt 4020!!! Một sự khác biệt quá lớn để bỏ qua!!!

Có nhiều bản remix của bentobox sử dụng quạt 5015 hút khí, nhưng tất cả đều theo hướng ngang. Điều này gây ra vấn đề trên K1, vì khi đặt theo hướng này, mô hình trở nên cồng kềnh và bạn mất không gian in dọc.

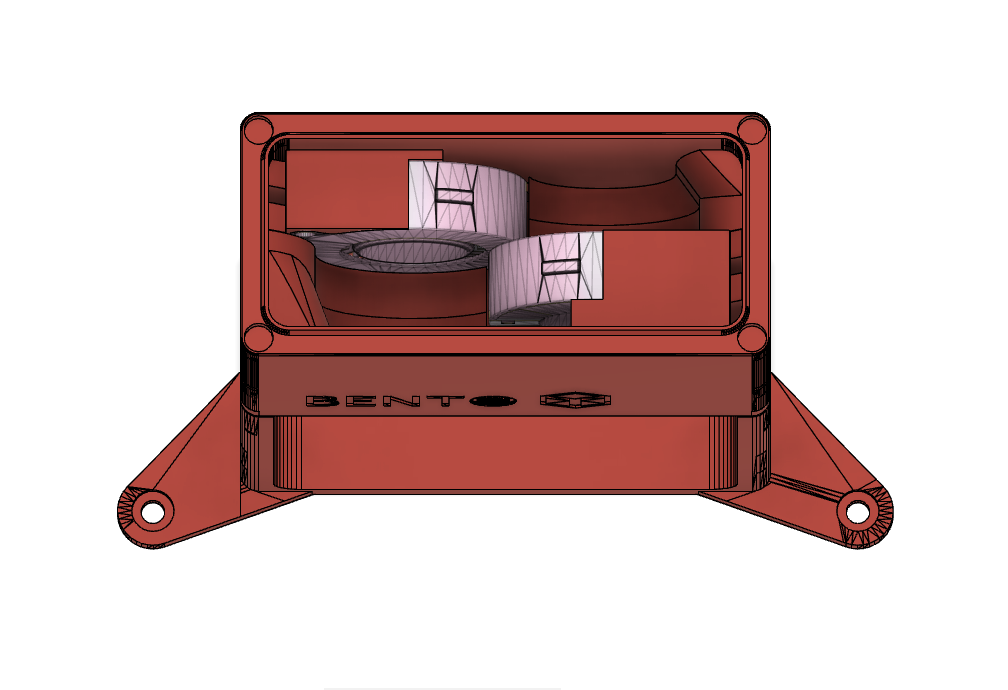

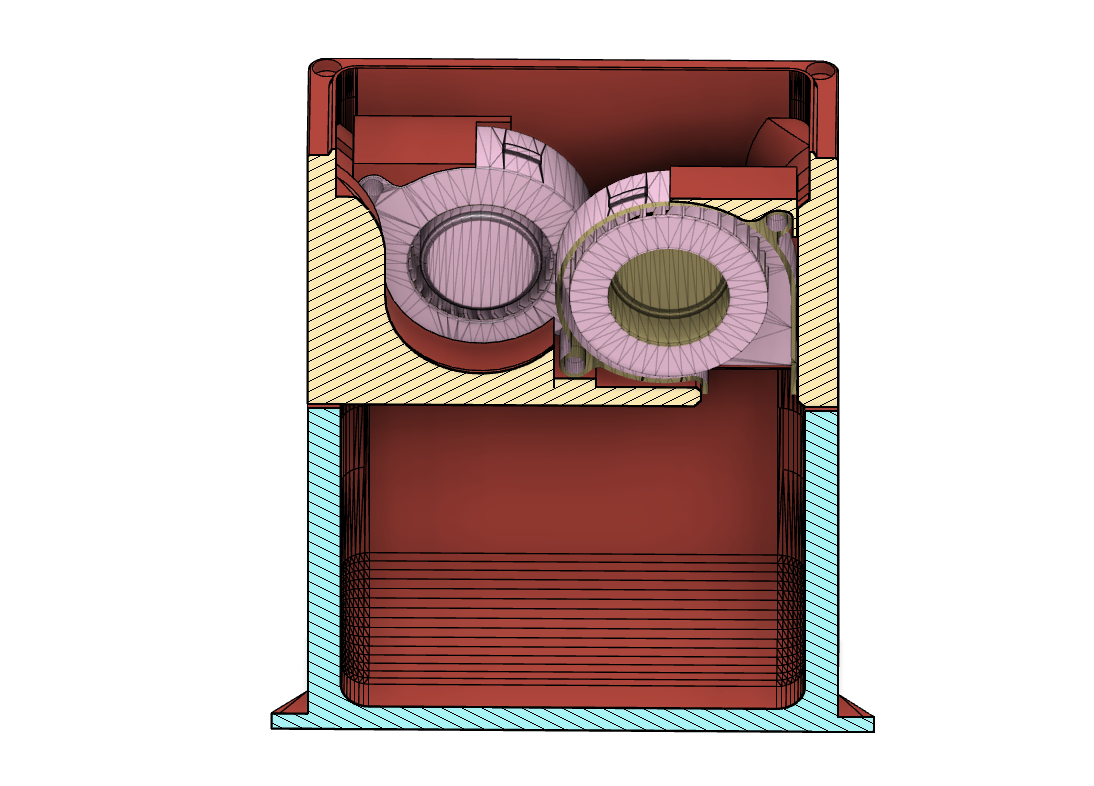

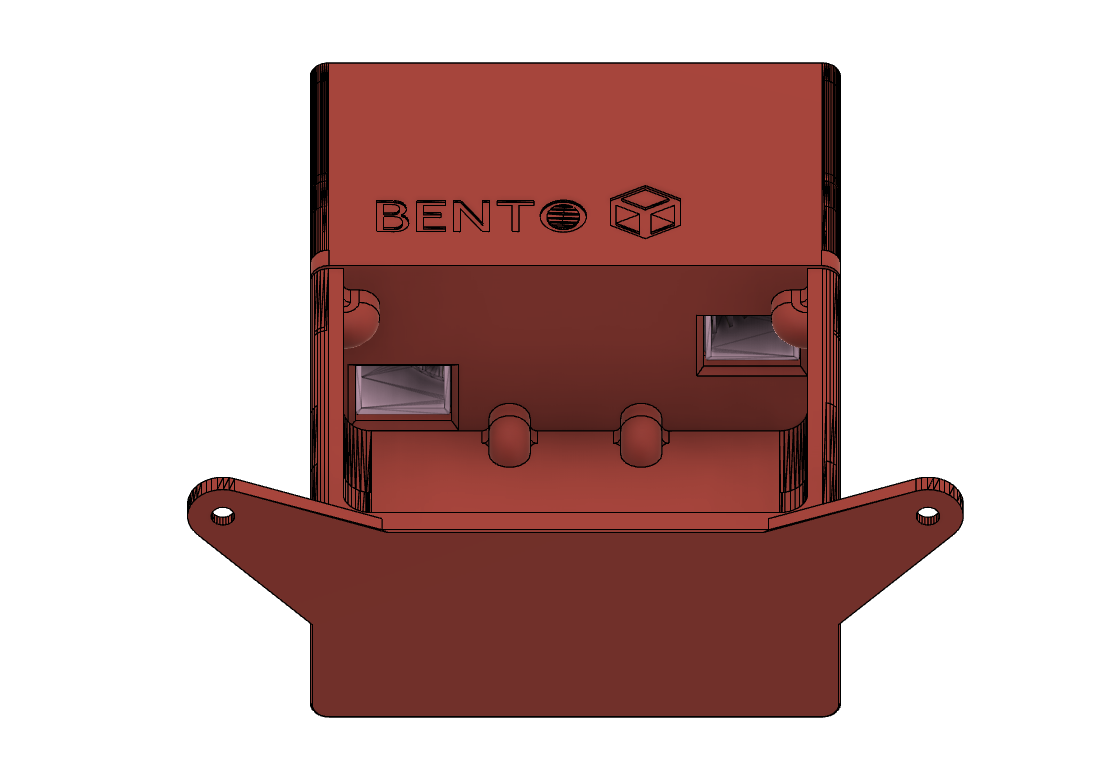

Tôi thiết kế mô hình này để giải quyết vấn đề đó, và giờ đây bạn có thể sử dụng quạt 5015 tốt nhất trên K1 mà không làm mất không gian in.

Danh sách vật liệu:

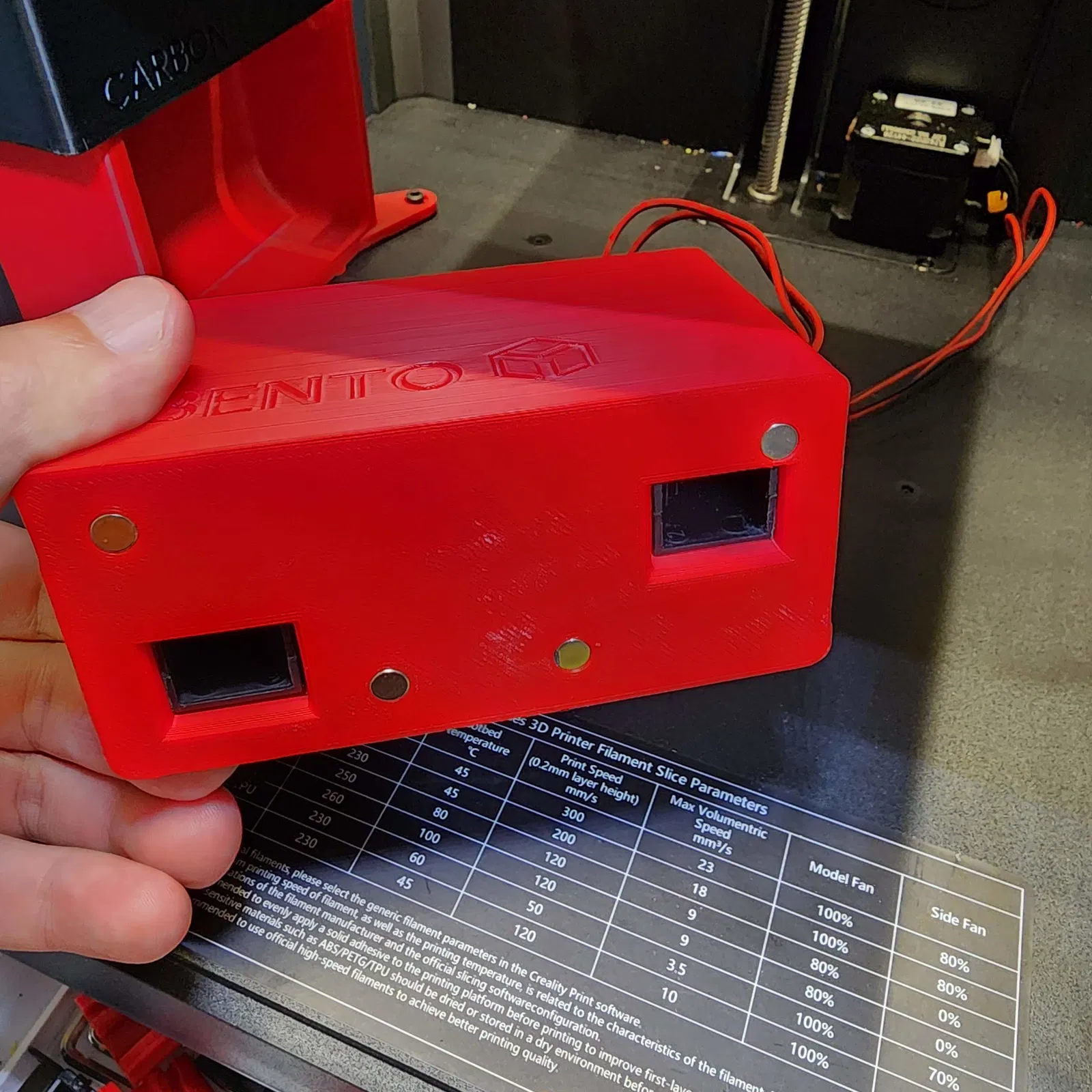

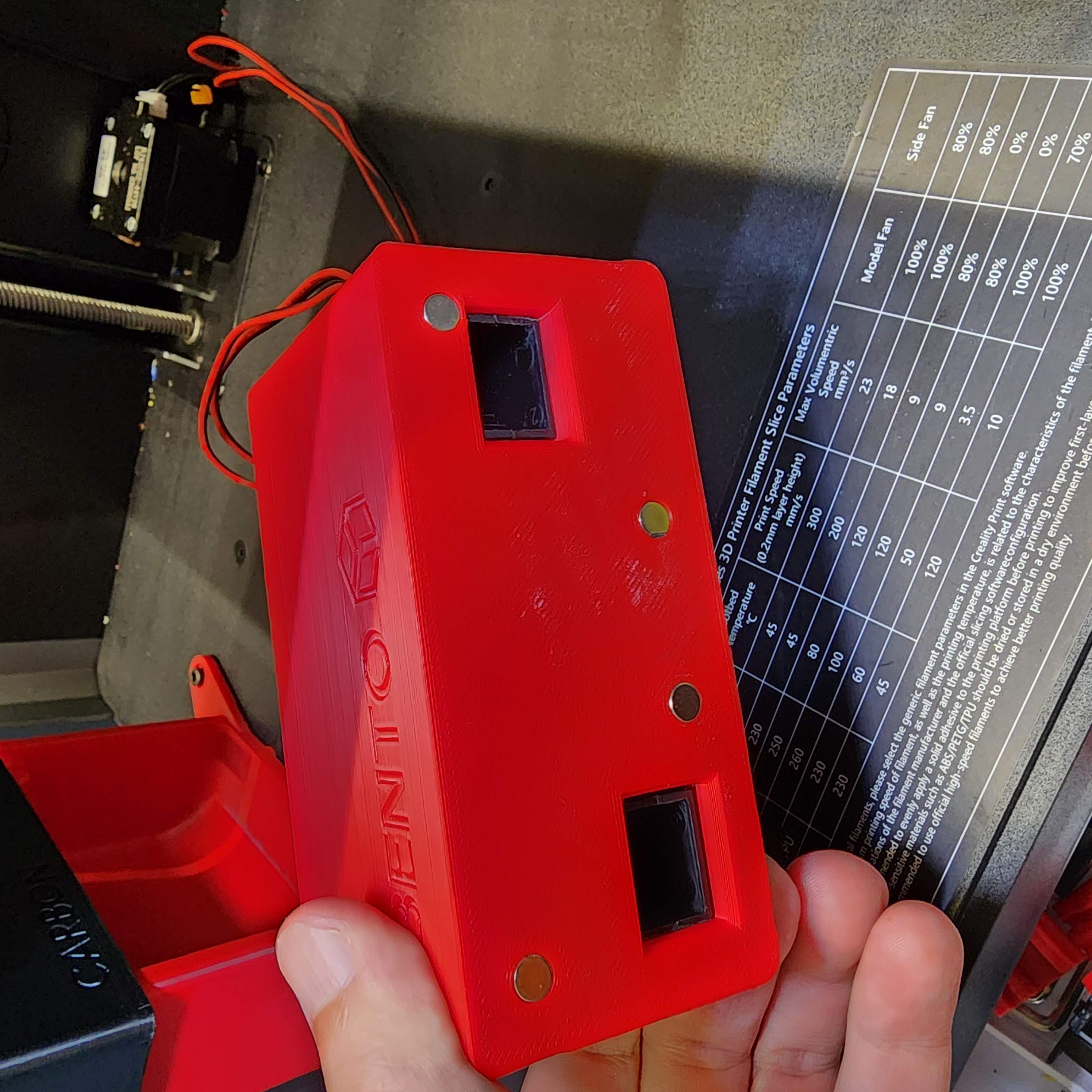

• 12x nam châm 6x3mm
• 2x Quạt 5015 24V
• 1x Đầu nối XH2.54 2 Chân
• 2x Ốc M4x12mm

Đây chỉ là một phần của vật liệu bentobox, và sử dụng tham chiếu của mô hình gốc, bạn cần mua các bộ phận còn lại để hoàn thành mô hình.

Mô hình gốc của bentobox sử dụng nam châm 4x2mm. Tôi đã sử dụng nam châm 6x3mm chỉ vì tôi đã có sẵn loại nam châm này. Nếu muốn, bạn có thể dễ dàng remix mô hình này để quay lại sử dụng nam châm 4x2mm. Nếu bạn đã có phần còn lại của bentobox sử dụng nam châm 4x2mm, có thể sử dụng mô hình này với nam châm 6x3mm, nó hoàn toàn tương thích.

Cấu hình trên K1 đã root để tự động quản lý quạt

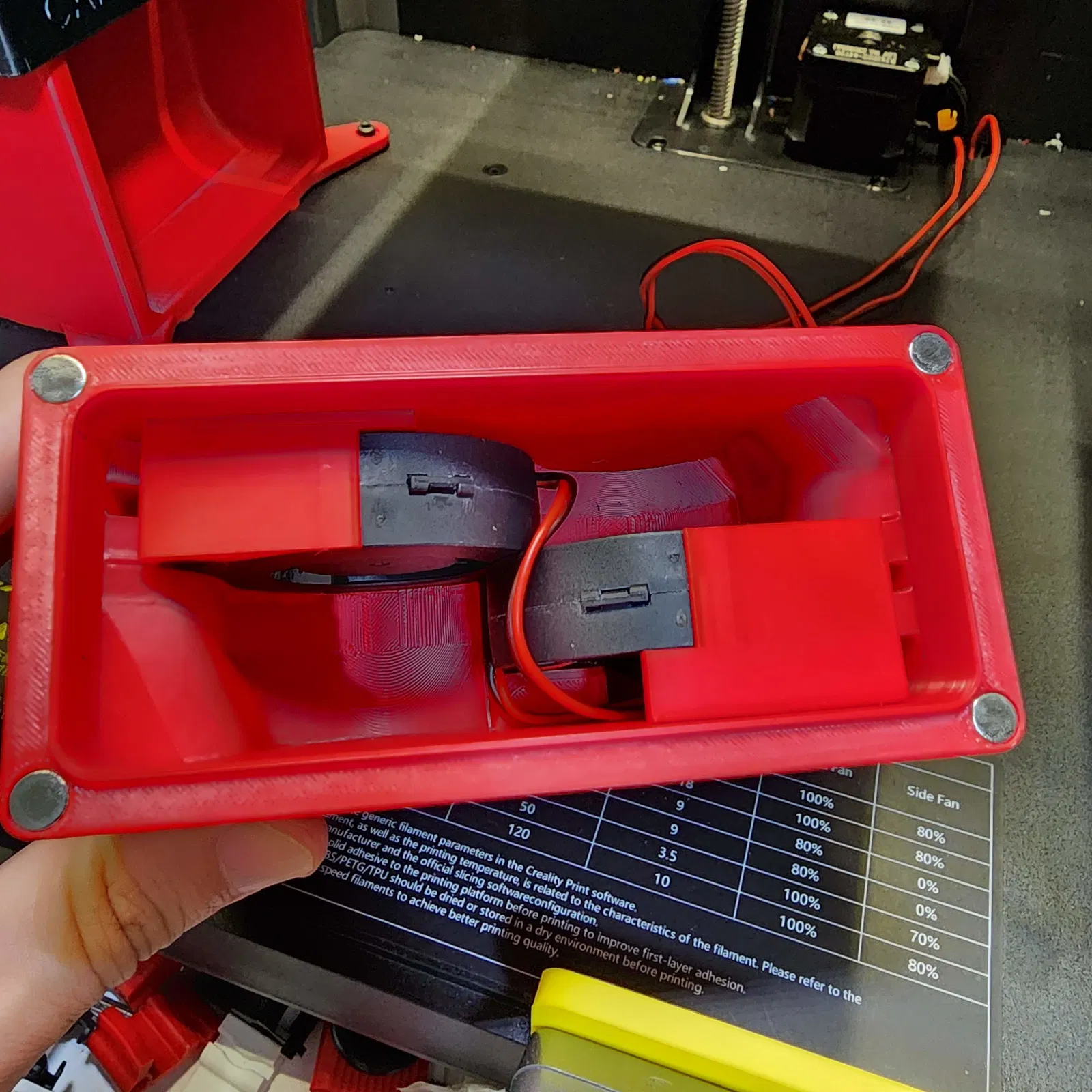

Kết nối hai quạt 5015 vào đầu nối xh2.54, và kết nối vào chân PA0 trên bo mạch chủ K1.

Thêm vào tệp print.cfg

[output_pin bento]
pin: PA0
pwm: True
cycle_time: 0.0100
hardware_pwm: false
value: 0.00
scale: 255
shutdown_value: 0.0

Thêm vào tệp fan-control.cfg

[duplicate_pin_override]
pins: PA0, PC0, PC5, PB2, ADC_TEMPERATURE

[temperature_fan bento_fan]
pin: PA0
cycle_time: 0.0100
hardware_pwm: false
max_power: 1
shutdown_speed: 0
sensor_type: EPCOS 100K B57560G104F
sensor_pin: PC5
min_temp: 0
max_temp: 70
control: watermark
max_delta: 2
target_temp: 35.0
max_speed: 1.0
min_speed: 0.5

Với cấu hình này, khi nhiệt độ đạt 35ºC, quạt sẽ tự động bật và tắt khi xuống dưới mức đó. Và bạn cũng có thể bật/tắt thủ công trên bảng điều khiển Fluidd/Mainsail.
