Bộ lọc carbon BentoBox v2.0 cho máy in Bambu Lab X1C

QUAN TRỌNG

• Vui lòng tải xuống tệp dự án "BentoBoxV2 2023XXXX.3mf" và “Hướng dẫn người dùng BentoBox20 2023XXXX.pdf”. Mô tả, BOM và hướng dẫn xây dựng có trong đó. Tôi đã cố gắng hết sức để làm cho nó đầy đủ nhất có thể.
• Chỉ sử dụng viên than hoạt tính không axit. Nếu không, bạn sẽ làm hỏng máy in trong thời gian ngắn.
• Kiểm tra các nhà cung cấp trong khu vực của bạn nếu bạn muốn mua BentoBox đã sẵn sàng sử dụng.

CẬP NHẬT 16 Tháng 2 2024

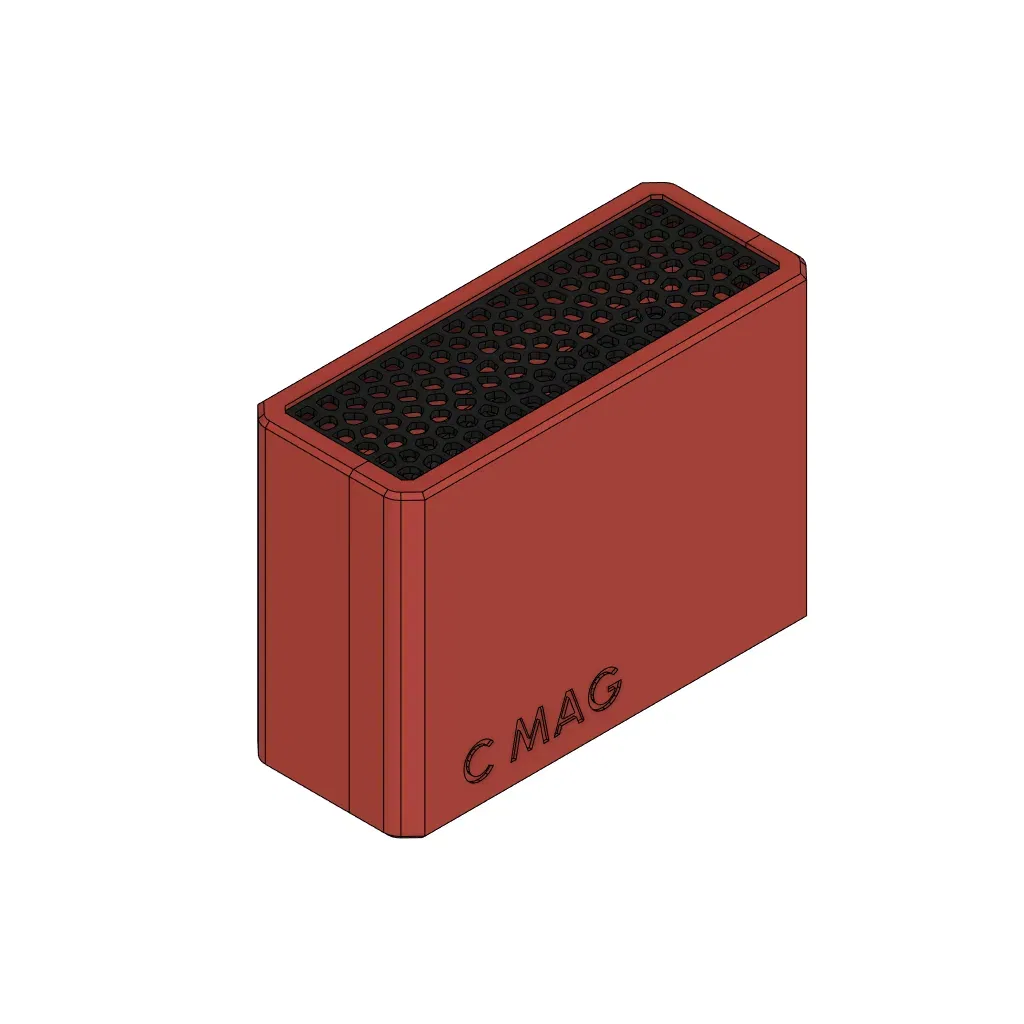

Các lỗ thông gió trên CMAG được tạo ra bởi slicer. Nếu bạn đang sử dụng Bambu Slicer hoặc eSlicer, hãy nhấp vào cắt và các cài đặt sẽ tạo ra các lỗ thông gió. Nếu bạn đang sử dụng eSlicer, có một phiên bản cho eSlicer trong tệp tải xuống. Nếu bạn đang sử dụng eSlicer, vui lòng đọc hướng dẫn sử dụng để thiết lập slicer để tạo ra các lỗ thông gió.

GIỚI THIỆU

Nhà cung cấp ở Mỹ cho BentoBoxV2 - Một sự hợp tác giữa ThrutheFrame và Voxelpla để cung cấp một bộ hoàn chỉnh (in bằng PET-g) với bộ lọc HEPA và than hoạt tính không axit được bao gồm. Để biết thêm thông tin, vui lòng truy cập Cửa hàng Voxelpla.

Nhà cung cấp ở EU cho BentoBoxV2 hiện đã có sẵn để bán. Một sự hợp tác giữa ThrutheFrame và Veetec3D để cung cấp một bộ hoàn chỉnh đã được lắp ráp trước với bộ lọc HEPA và than hoạt tính không axit. Để biết thêm thông tin, vui lòng truy cập Cửa hàng Veetec3D. Hãy kiểm tra phiên bản nhiều màu mà họ đang cung cấp.

Nhà cung cấp ở Úc cho BentoBoxV2 hiện đã có sẵn để bán. JC-3D cung cấp một bộ hoàn chỉnh đã được lắp ráp trước với bộ lọc HEPA và than hoạt tính không axit được bao gồm. Để biết thêm thông tin, vui lòng truy cập Cửa hàng JC-3D. LƯU Ý: Vui lòng kiểm tra với người bán về hàng tồn kho và thời gian hoàn thành trước khi đặt hàng.

Nhà cung cấp Brazil cho BentoBoxV2 hiện đã có sẵn để bán. 3D4U cung cấp một bộ sản phẩm hoàn chỉnh đã được lắp ráp sẵn, in bằng ABS với bộ lọc HEPA và than hoạt tính. Để biết thêm thông tin, vui lòng truy cập Cửa hàng 3D4U.

Nơi mua vật tư tiêu hao của bạn:

( các liên kết bên dưới không có liên quan trừ khi có ghi chú)

Than hoạt tính không chứa axit:

Mỹ - Voxelpla cung cấp than hoạt tính không chứa axit trong gói 1lb và bộ lọc HEPA thay thế. Bạn có thể hỗ trợ dự án BentoBox bằng cách mua nó từ liên kết liên kết này: https://voxelpla.com/thrutheframe

EU - Veetec3D cung cấp than hoạt tính không chứa axit trong 150gm & 450gm. Bạn có thể hỗ trợ dự án BentoBox bằng cách mua nó từ Cửa hàng Veetec3D cho Than hoạt tính và bộ lọc HEPA.

Nhật Bản

• 「KOTOBUKI パウーバイオ」はテストしました、酸は含まれていません
• Người dùng đã giới thiệu người bán này ở Nhật Bản, nó có độ pH là 9.8.

Các bộ lọc HEPA:

BentoBox sử dụng cùng một bộ lọc HEPA như các robot hút bụi iLife. Kích thước của nó là 80mmx40mmx15mm, bạn có thể mua nó trên Amazon hoặc Aliexpress

Giới thiệu

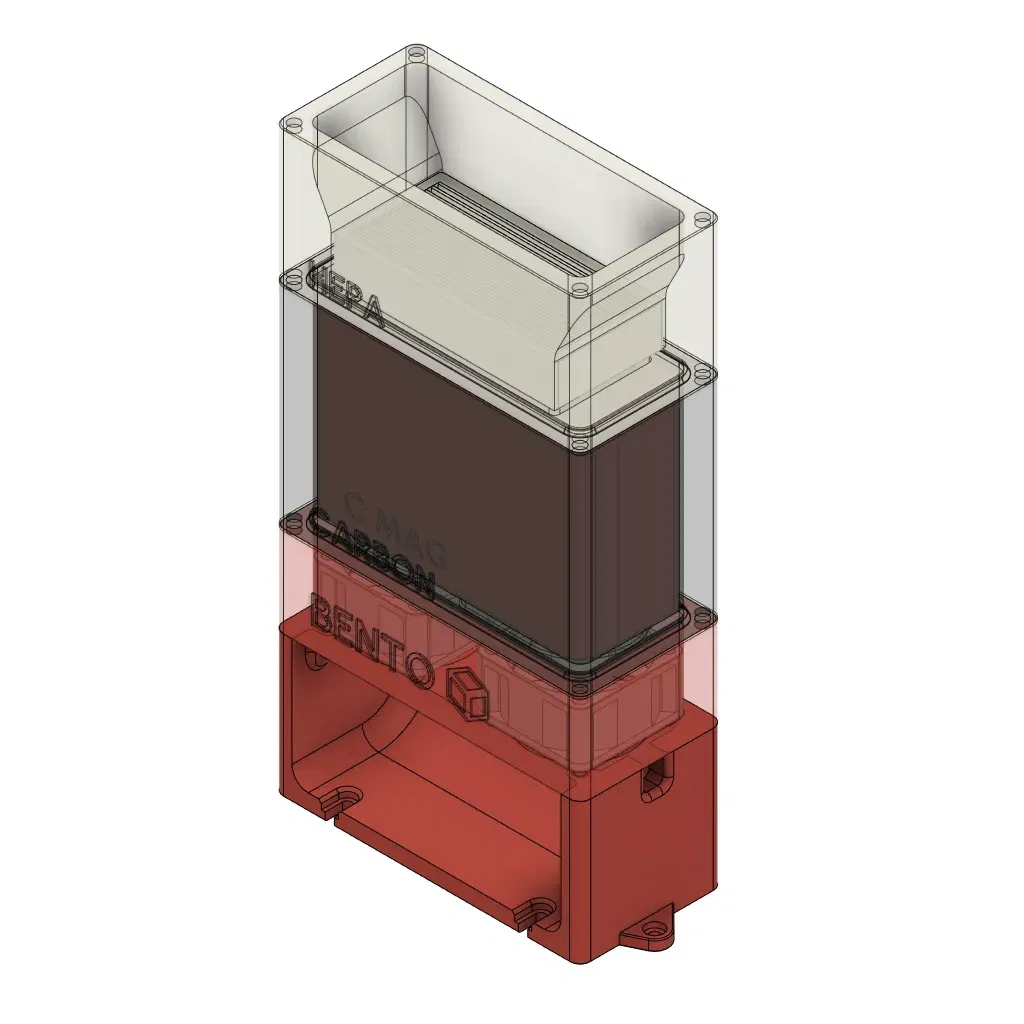

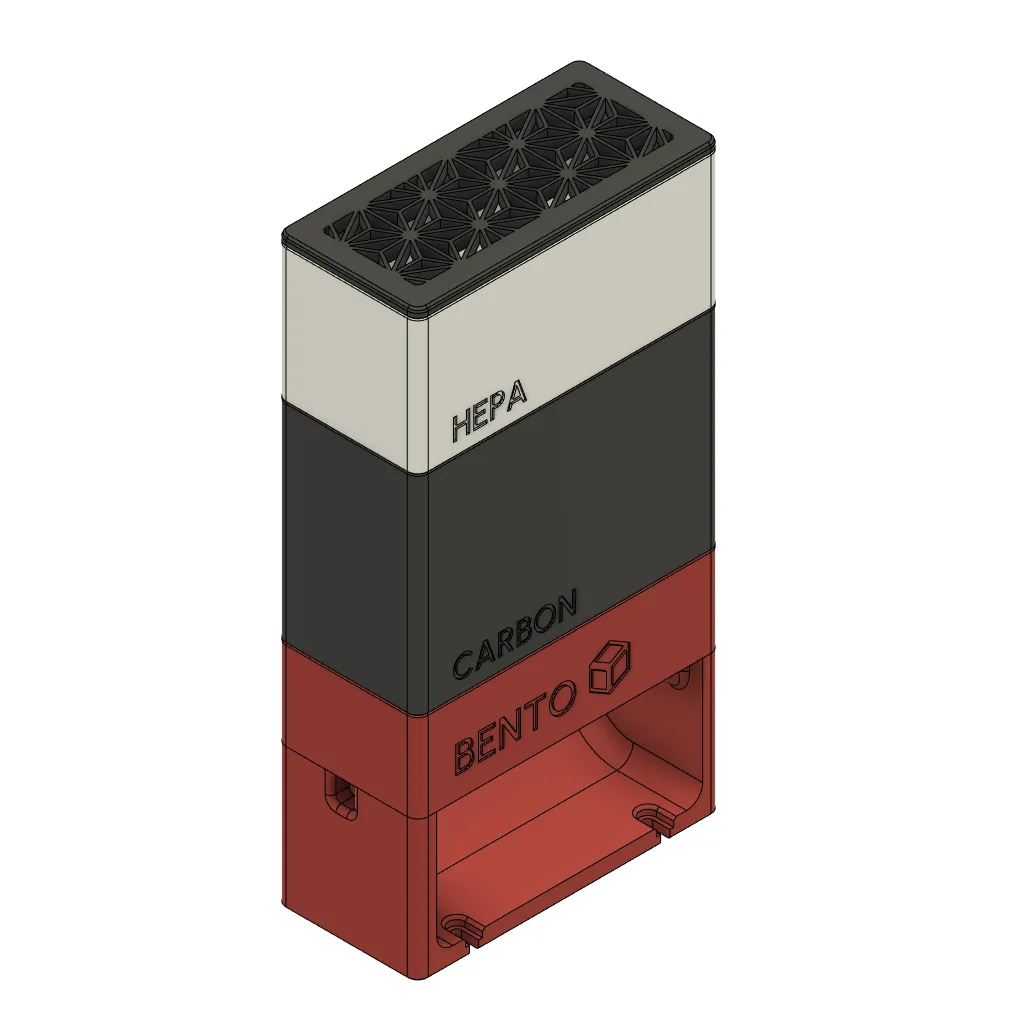

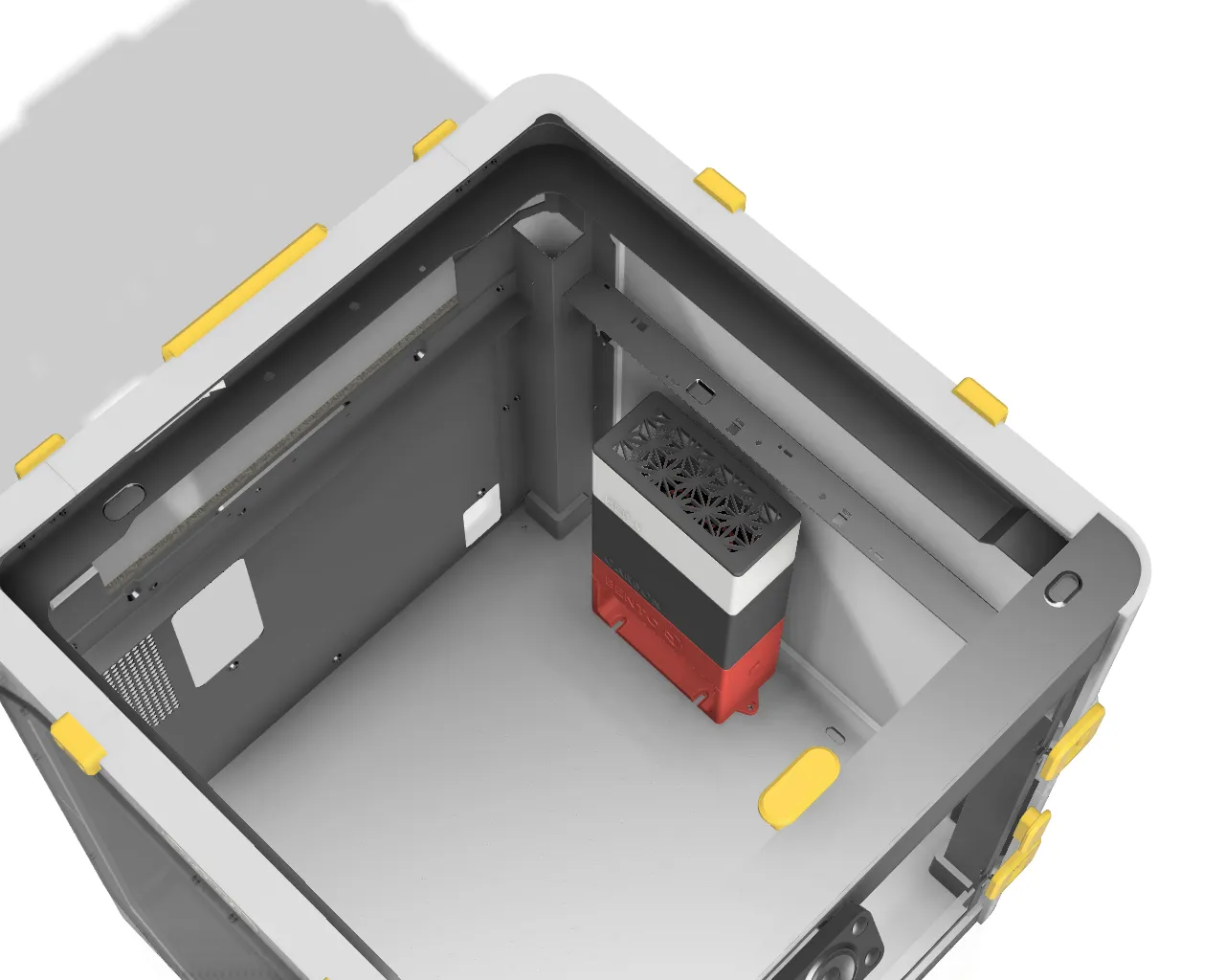

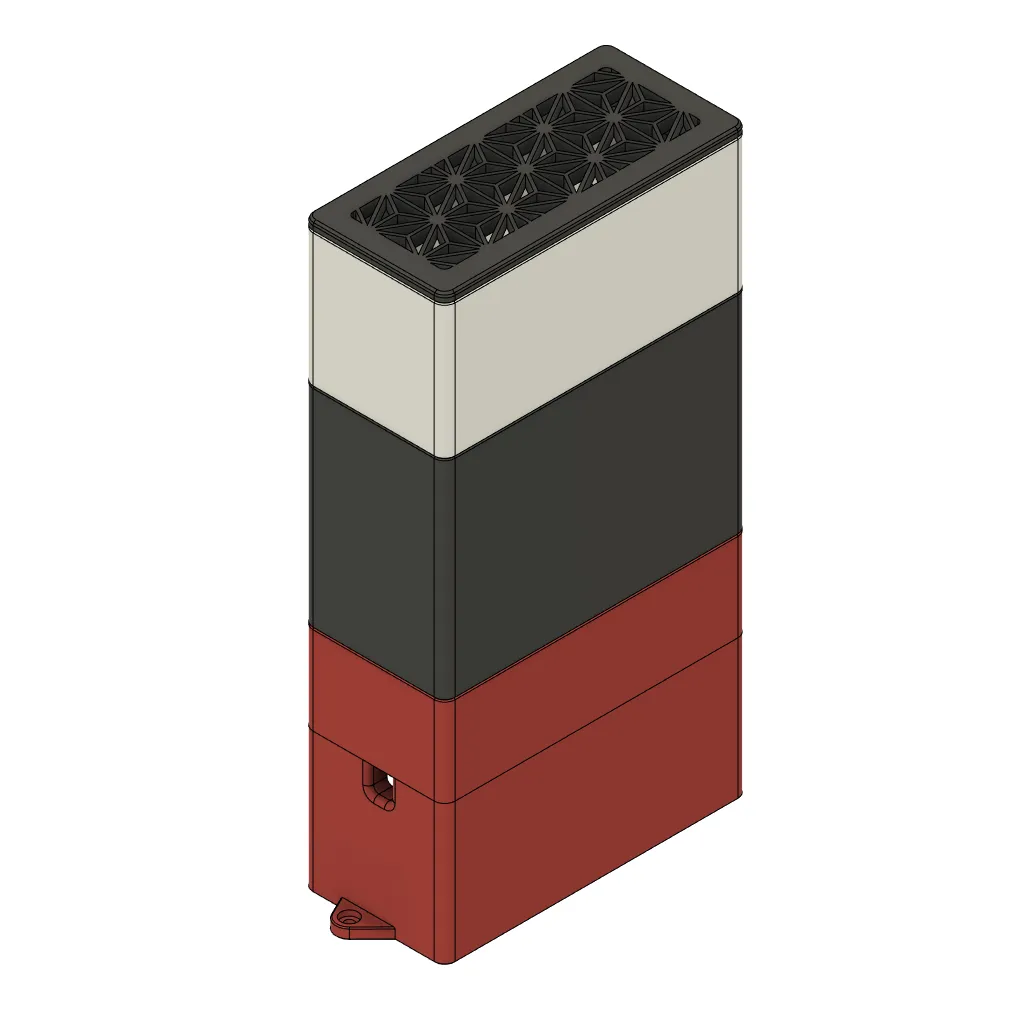

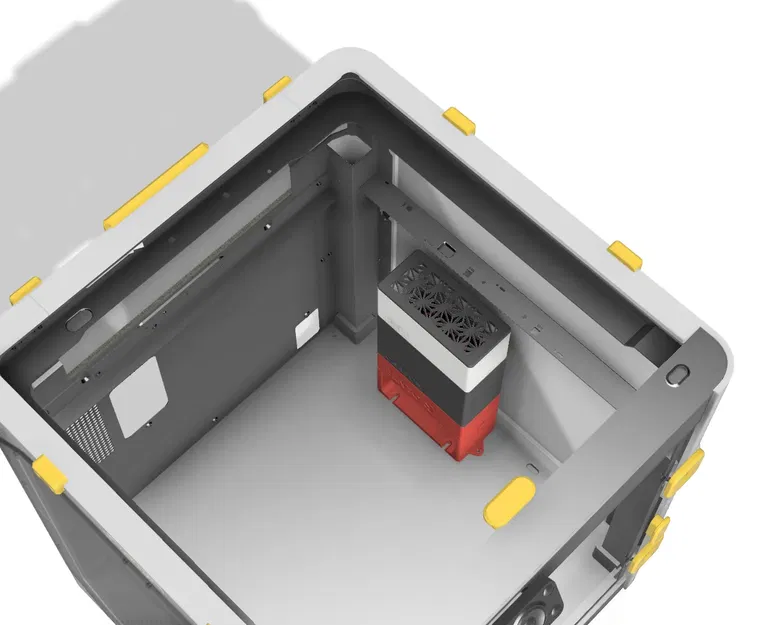

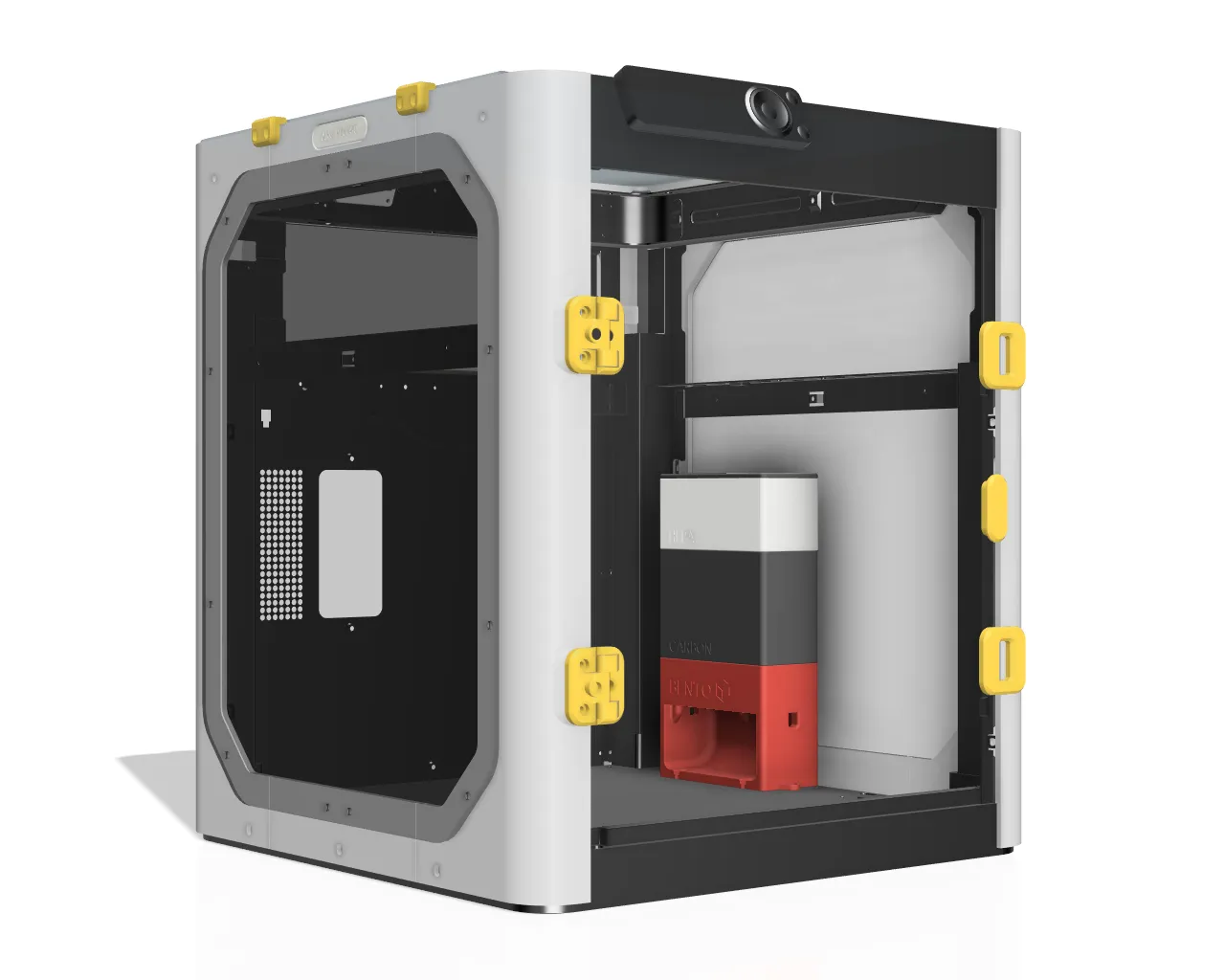

BentoBox là một thiết bị lọc không khí nằm bên trong X1C hoặc P1P kín. Nó loại bỏ các hợp chất hữu cơ bay hơi (VOCs) và khói trong không khí bên trong máy in. Chủ yếu được sử dụng để in ABS, ASA, Nylon và các loại filament có VOC cao khác. Nếu bạn vẫn không chắc chắn liệu có cần một thiết bị lọc không khí hay không, có rất nhiều bài viết và thảo luận trực tuyến mà bạn có thể tham khảo.

BentoBox cũng có thể được sử dụng cho các máy in khác. Voron, Vzbot, Prusa kín hoặc Ender 3, chuồng hamster của bạn, v.v.

BentoBox V2.0 có thể hoạt động:

1. độc lập với nguồn điện 5V riêng (quạt 5V),
2. kết nối với nguồn điện 24V của máy in (quạt 24V)
3. hoặc nối tiếp với quạt trong buồng bằng cách sử dụng một bộ chia cáp. (quạt 24V)

Vui lòng tải xuống hướng dẫn sử dụng để biết danh sách linh kiện và cách lắp đặt BentoBox V2.0

Một số người có thể thất vọng vì phiên bản 2.0 không tích hợp quạt thổi 5015. Dưới đây là lý do tại sao.

Việc sử dụng quạt 5015 (thổi) hoặc 4020 (kéo) không tạo ra sự khác biệt lớn vì cả hai đều là quạt áp suất thấp tương đối. Điều tạo ra sự khác biệt trong hiệu suất là khoảng cách không bị cản trở của quạt đến các viên than hoạt tính.

Tôi nhận thấy có các bản remix của BentoBox trong đó quạt 5015 thổi không khí qua bộ lọc HEPA sau đó là các viên than hoạt tính. Nếu bạn tưởng tượng quạt thổi là những con sóng và bộ lọc HEPA là bờ biển ngăn sóng. Khi sóng va vào bờ, rất nhiều lực ban đầu bị mất. Sẽ có rất ít chuyển động không khí qua các viên than hoạt tính. Ngược lại, BentoBox kéo không khí bằng cách tạo ra một hệ thống áp suất thấp ngay bên dưới các viên than hoạt tính. Theo ý kiến của tôi, đó là một hệ thống hiệu quả hơn.

Đừng sử dụng quạt Noctua. Nó không có đủ áp suất tĩnh để kéo không khí qua các viên than hoạt tính. Bạn có thể mua quạt 4020 từ Aliexpress tại đây: 4020 24V GDSTime 9.0cfm 7000rpm

Đã thiết kế lại cơ sở (fan duct Voron_Trident.stl) để sử dụng trên Voron Trident của tôi. Nó có thể phù hợp với cả 250 và 300. Sẽ cần 2 bộ M3x8mm + M3 T-nut. Kết nối nó với một trong các cổng quạt pwm và bạn sẽ có một bộ lọc HEPA và carbon hoạt tính. Đối với máy in Bambu Lab, vui lòng sử dụng “fan duct Bambulan.stl”. Mọi thứ khác đều giống nhau.

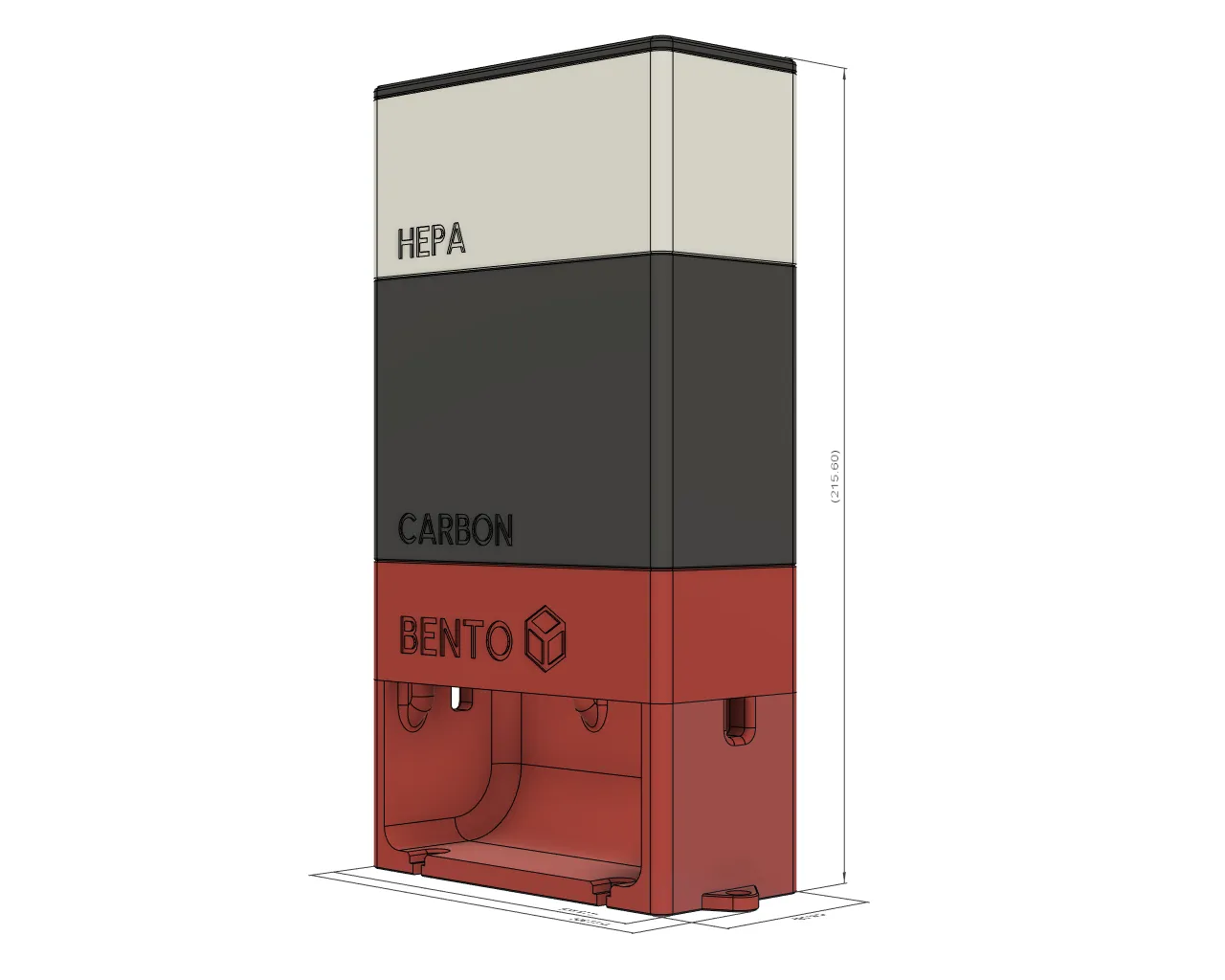

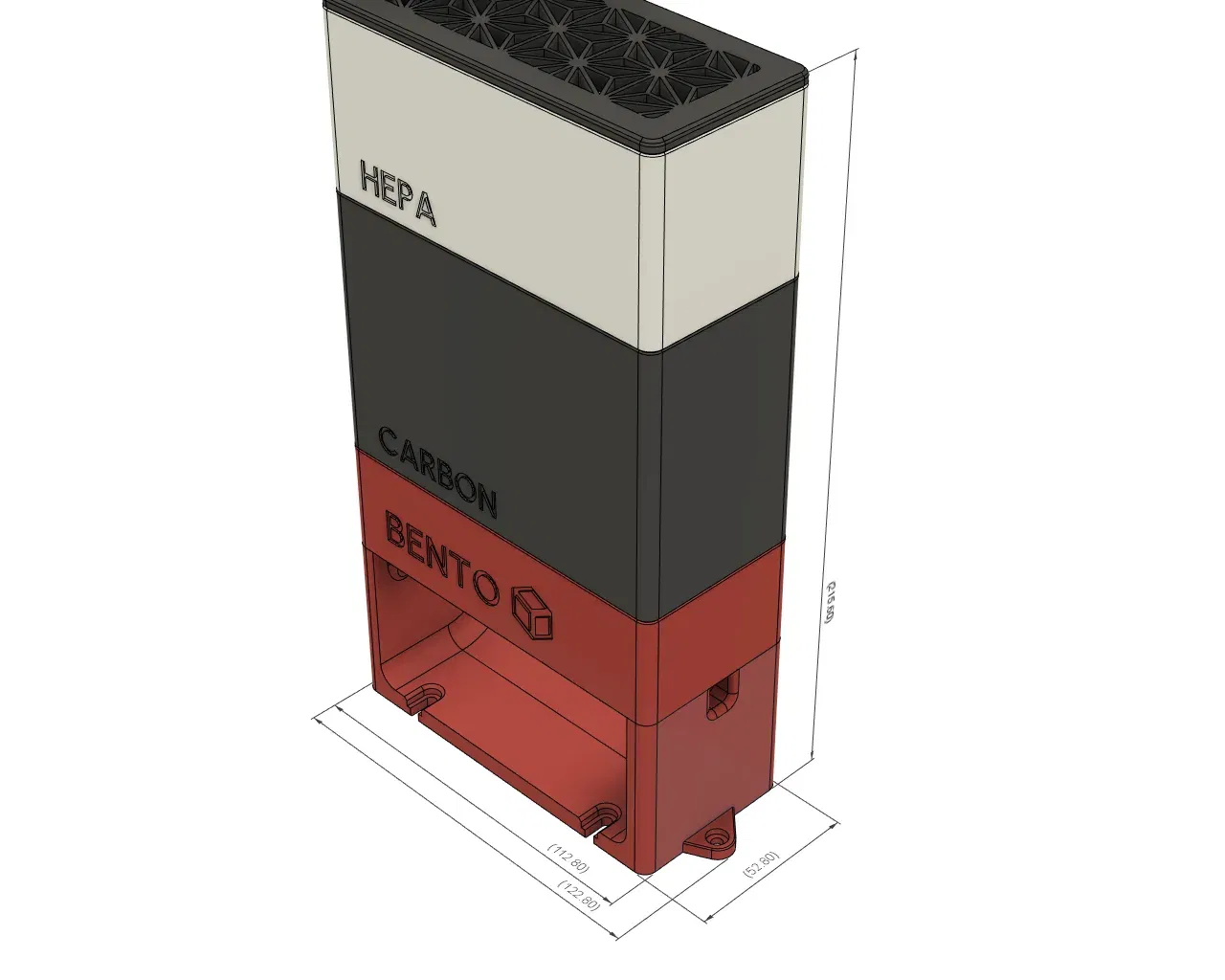

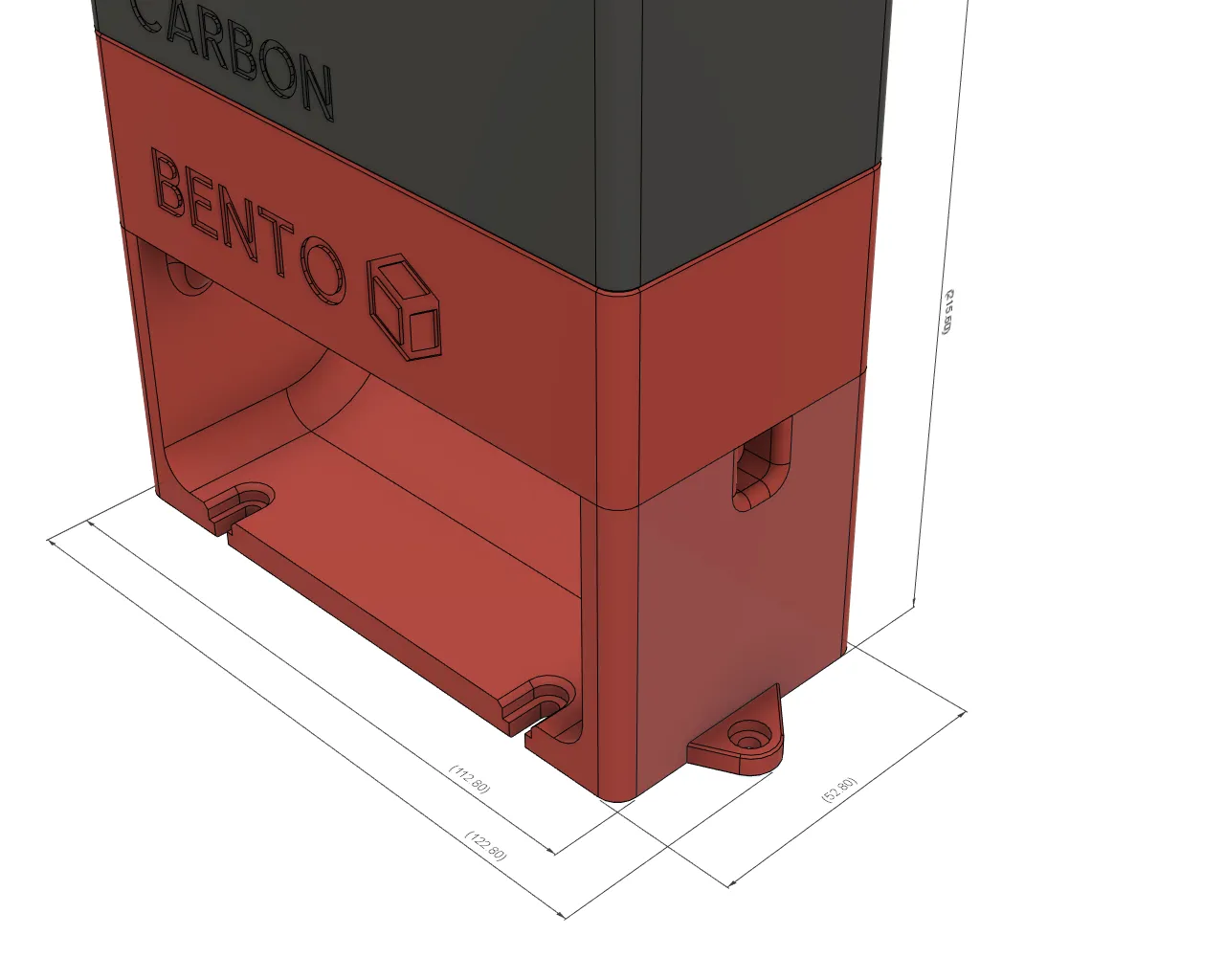

##### Kích thước của BentoBox V2

Có yêu cầu tôi hiển thị kích thước của BentoBox V2 để có thể hình dung trong các vỏ máy khác nhau. Chúng là: H=215.6mm D=52.8mm L=112.8mm.

##### BentoBox V2 trong các vỏ máy in khác

Trong khi BentoBox ban đầu được thiết kế cho máy in Bambu Lab và sau đó là Voron Trident, tôi hy vọng có thể làm cho nó phù hợp với hầu hết các máy in kín như dòng Creality K1, Qidi, Prusa Enclosure, v.v. Do đó, tôi sẽ cần sự giúp đỡ của cộng đồng vì tôi sẽ không thể tiếp cận tất cả các loại và mẫu khác nhau. Như mọi khi, tệp stl của BentoBox sẽ miễn phí cho cộng đồng, không cần thành viên câu lạc bộ, không cần Patreons, không có tường phí, v.v.

BentoBoxV2 trong Snapmaker J1.

BentoBoxV2 trong một chiếc lều với máy in resin

Một số người đã yêu cầu tôi thêm một công tắc vào thiết kế. Nhưng có quá nhiều loại và hình dạng công tắc khác nhau. Do đó, tôi đã thêm tệp bước của BentoBox fan_case_duct.step mà bạn có thể chỉnh sửa để thêm công tắc hoặc điều chỉnh nó.

Tôi đã in thiết kế bằng PLA để kiểm tra độ vừa vặn và sau đó là PETG cho nguyên mẫu cuối cùng. Nếu bạn đang sử dụng ABS hoặc ASA, vui lòng in mẫu thử để kiểm tra độ chính xác kích thước và xem có cần thực hiện bù X và Y hay không. 14mmx36mmx10mm (DxRxC)

Đến nay, các thiết kế của tôi đều miễn phí để tải về và sử dụng. Không có Patreon hay OnlyFan (hahaha). Nếu bạn thích những gì tôi thiết kế và muốn đóng góp cho cơn nghiện cà phê của tôi, đăng ký phần mềm và các loại filament tôi cần cho việc tạo mẫu, một khoản quyên góp từ $5-$10 đến Ko-fi hoặc paypal.me sẽ được đánh giá cao.

Lưu ý

Giống như tất cả các thiết kế của tôi, nó có thể hoạt động hoặc không hoạt động với bạn. Vì vậy, hãy in và lắp đặt theo ý của bạn.
