Giá Đỡ Cuộn Dây K1 Creality Bi 608
Giá đỡ cuộn dây tóc cho Creality K1, xài hai viên bi 608 (8 x 22 x 7mm). Thiết kế thông minh với góc nghiêng, ít hỗ trợ, và adapter xoay để dễ lắp đặt. File in chi tiết cho từng bộ phận: TWIST, ROLLER, CHAMBER. Có hướng dẫn in và vật liệu cần thiết.
Mô tả

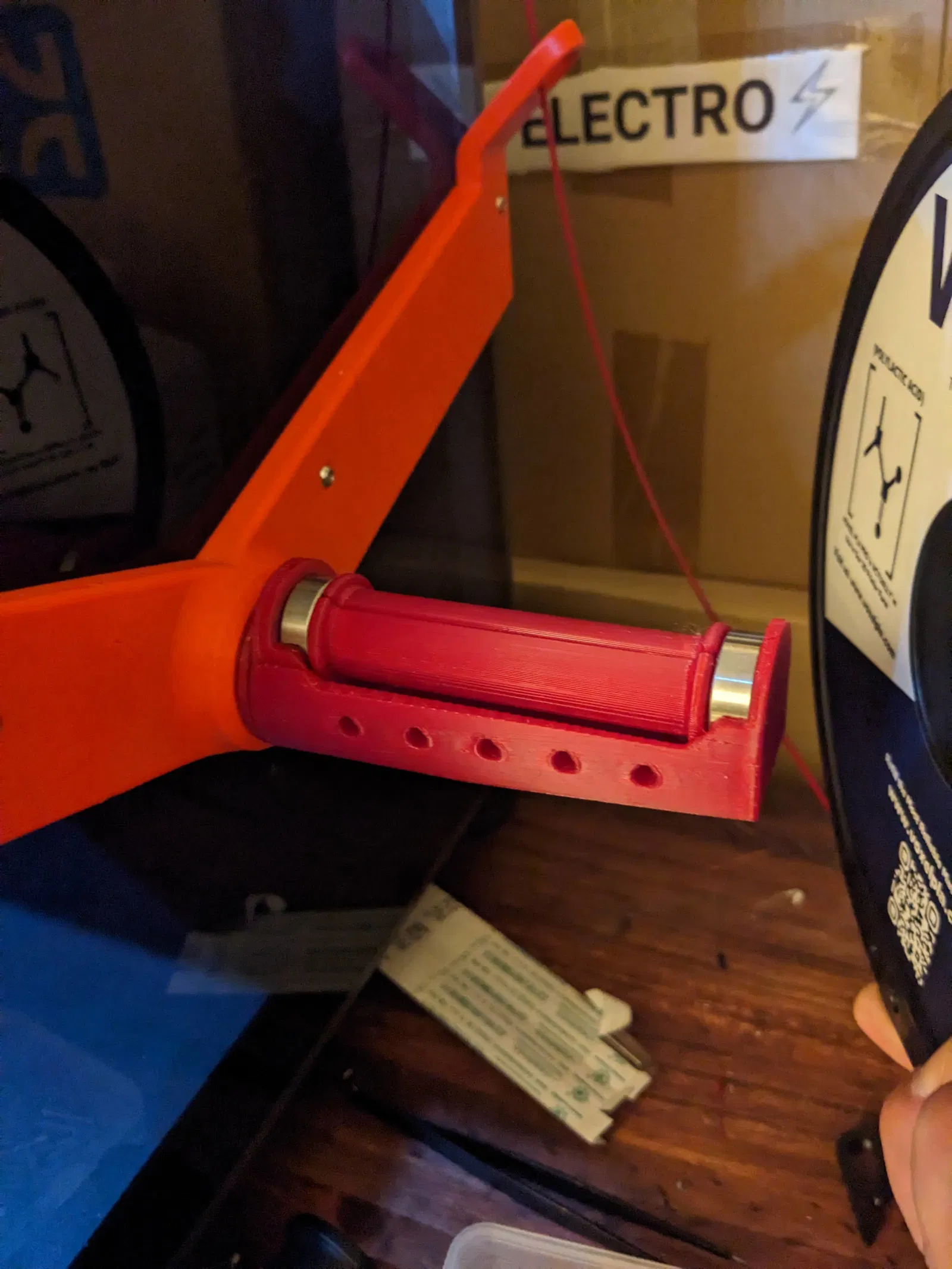

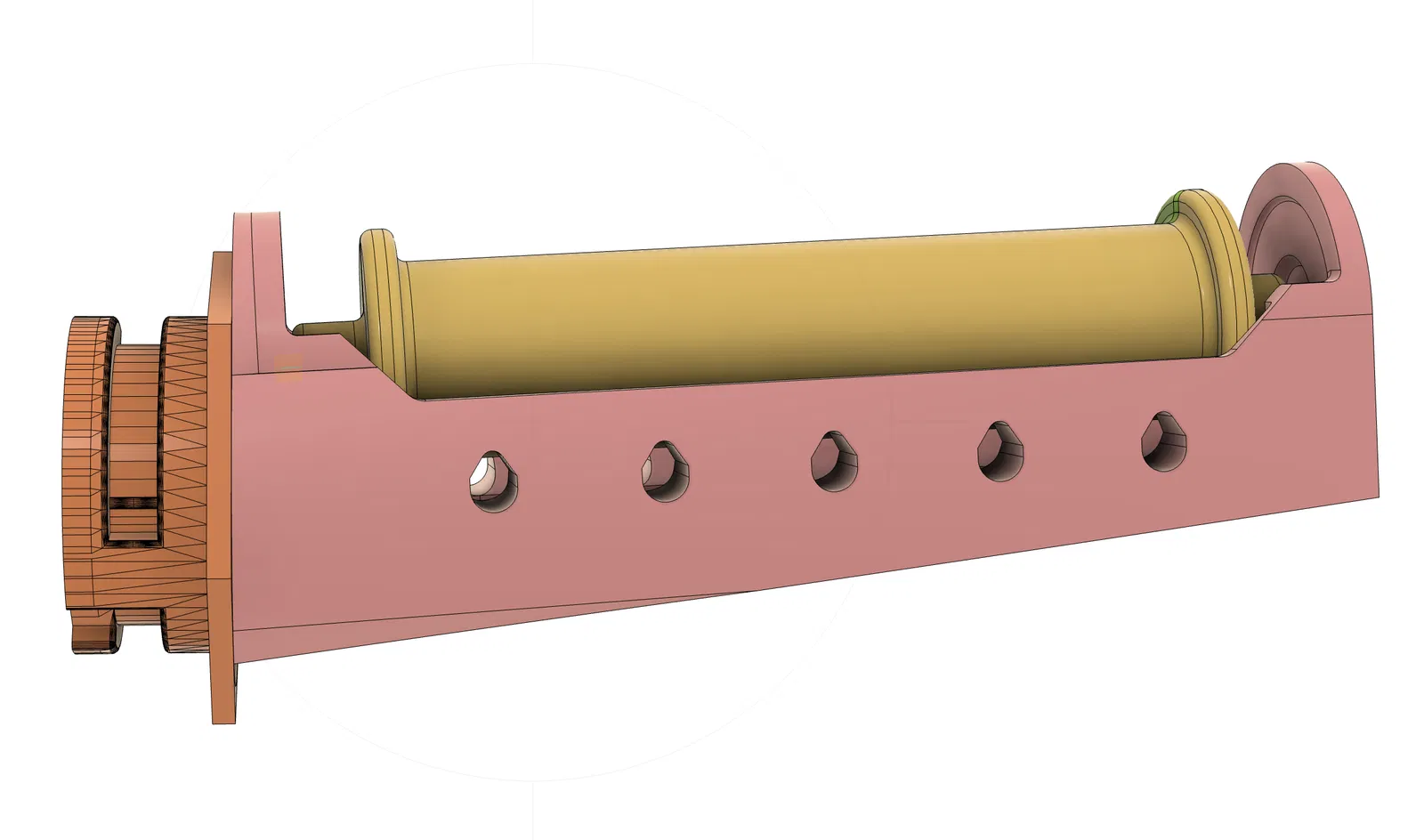

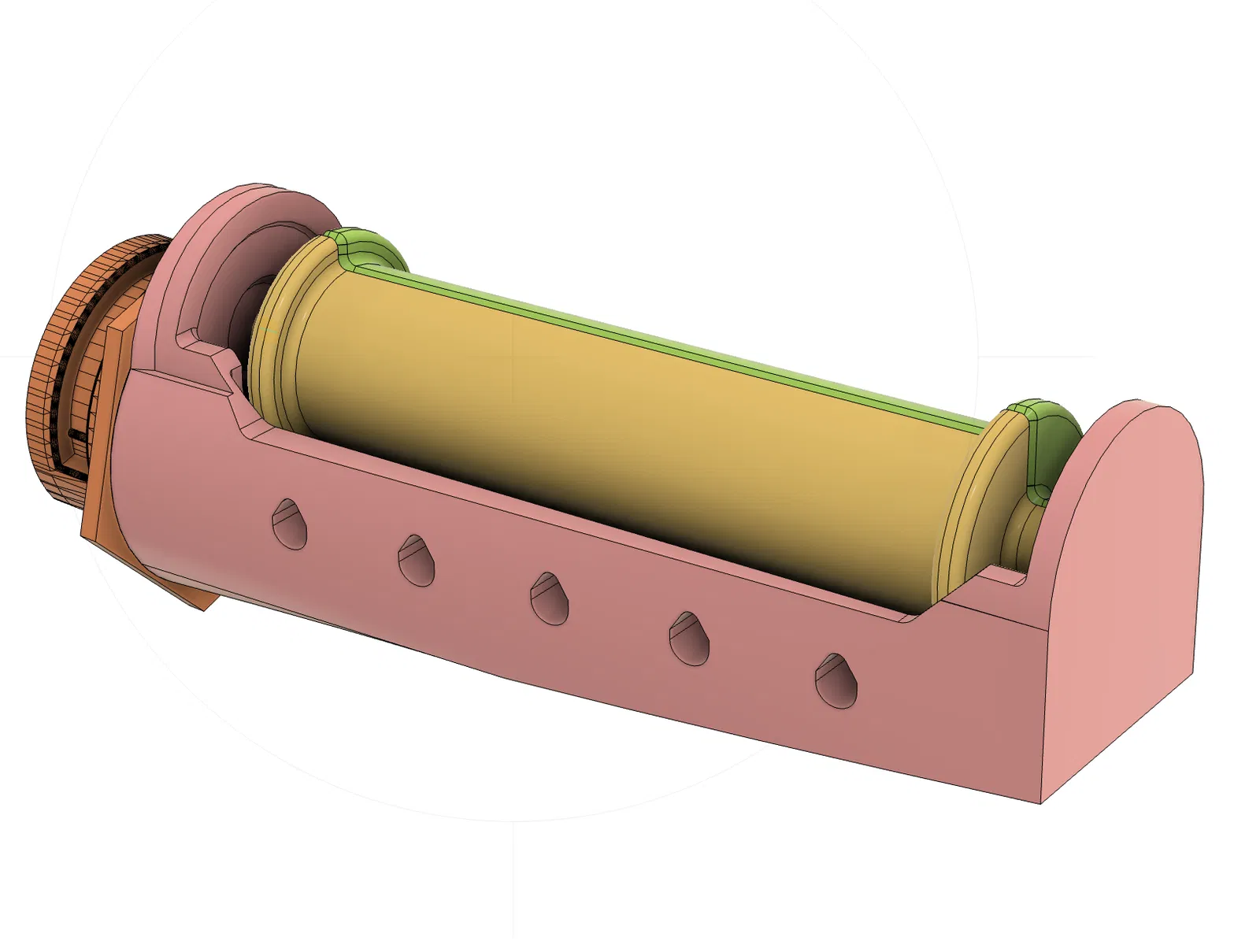

Cái giá đỡ cuộn dây tóc này xài hai viên bi 608 (8 x 22 x 7mm). Chỉ tốn có khoảng 36 gam nhựa in thôi!
- Góc nghiêng 3 độ để bù cho độ chùng của cuộn dây đầy.
- Thiết kế để xài rất ít vật liệu hỗ trợ.

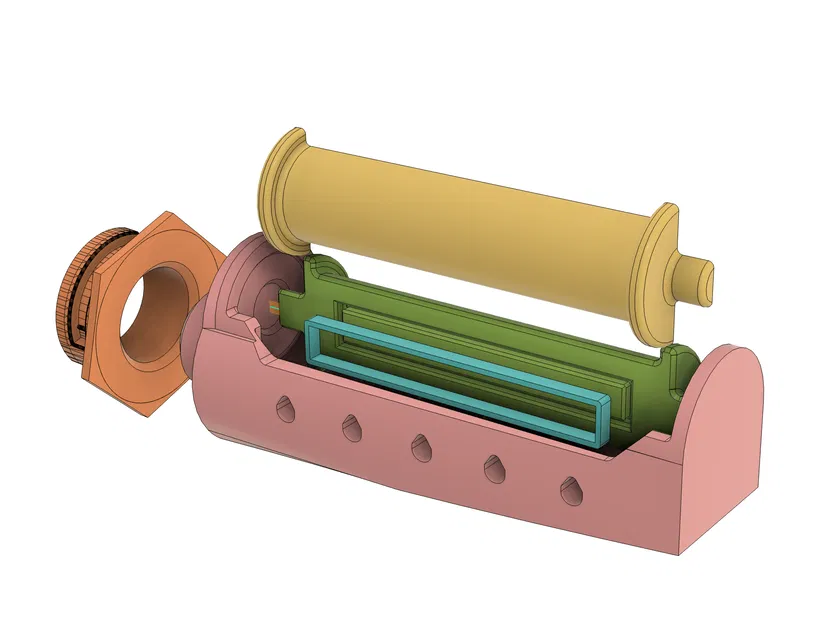

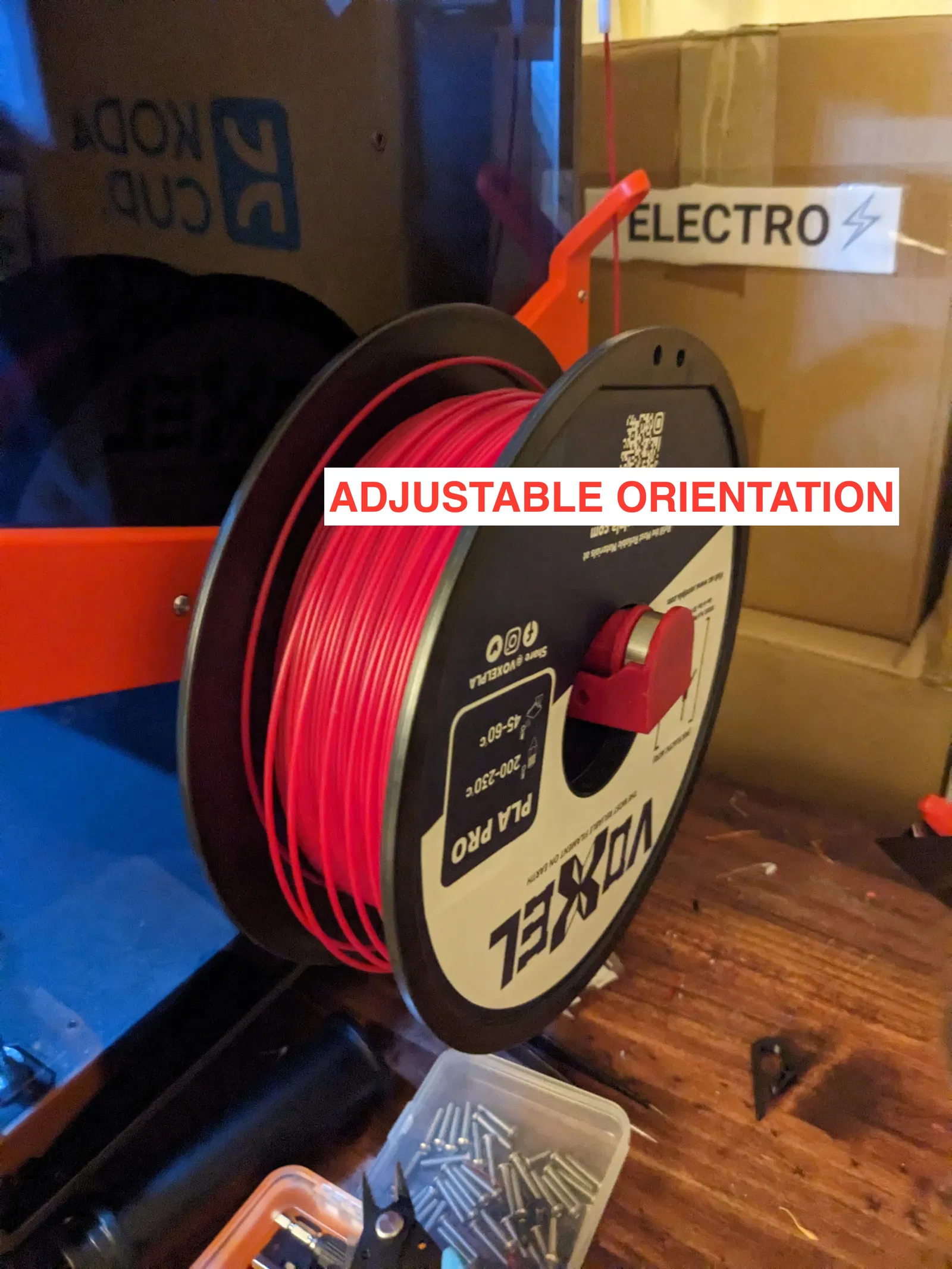

- Adapter xoay để khóa, chấp nhận một cái trụ cắm vừa khít, cho phép con lăn tự định vị đúng bất kể bạn xài loại giá đỡ cuộn dây K1 nào (Nhiều cái giá đỡ cuộn dây bên hông do người dùng tự chế có định hướng ghim tùy ý).

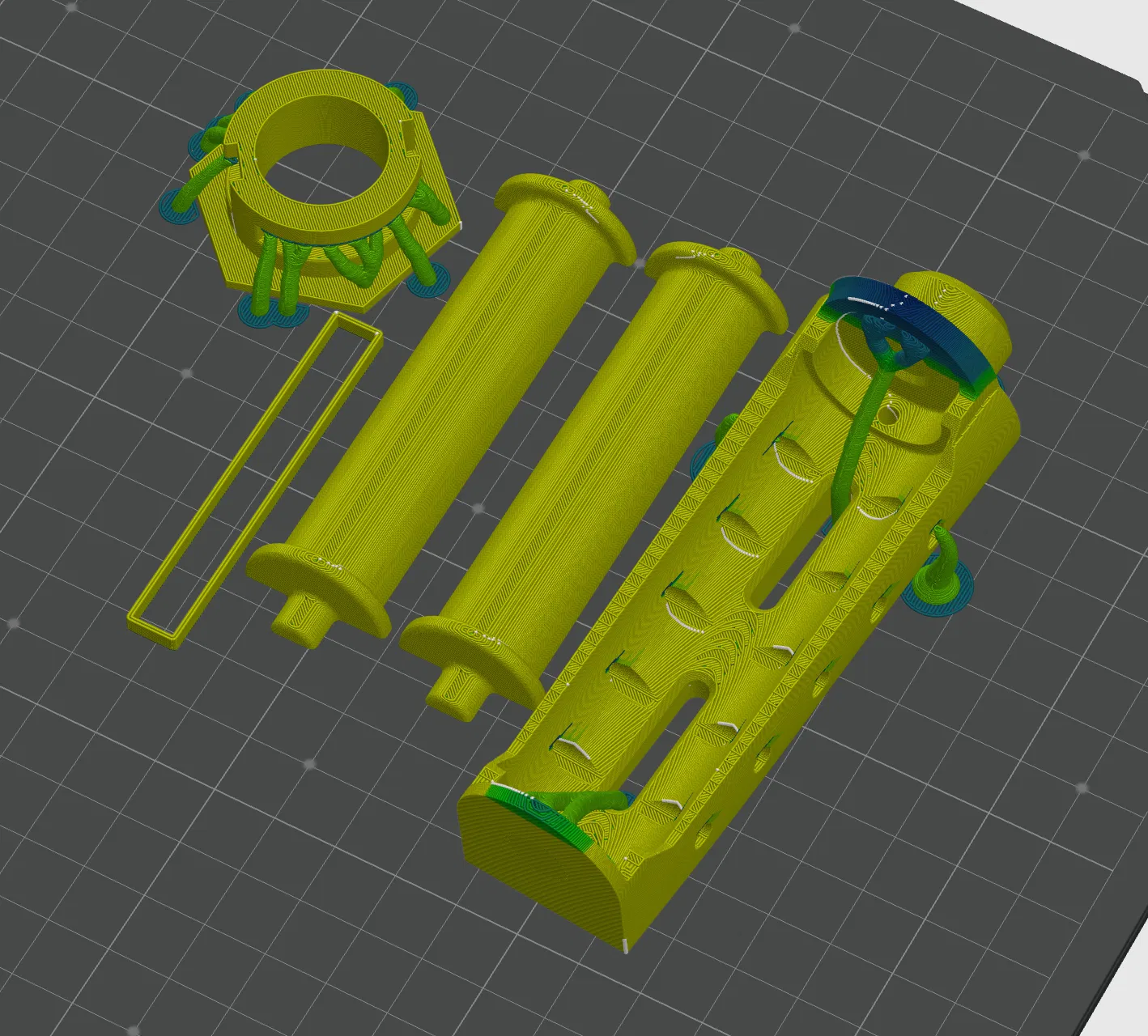

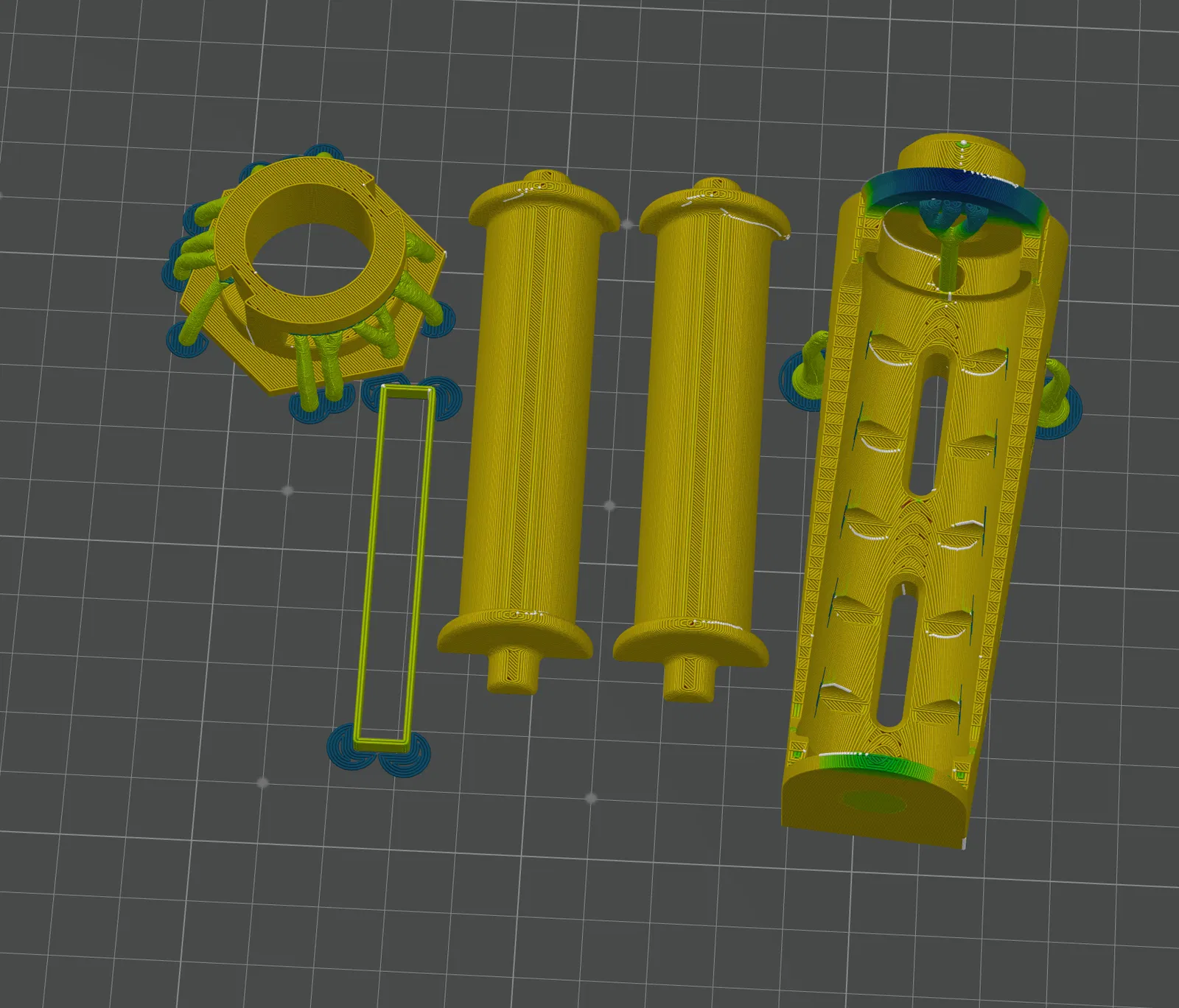

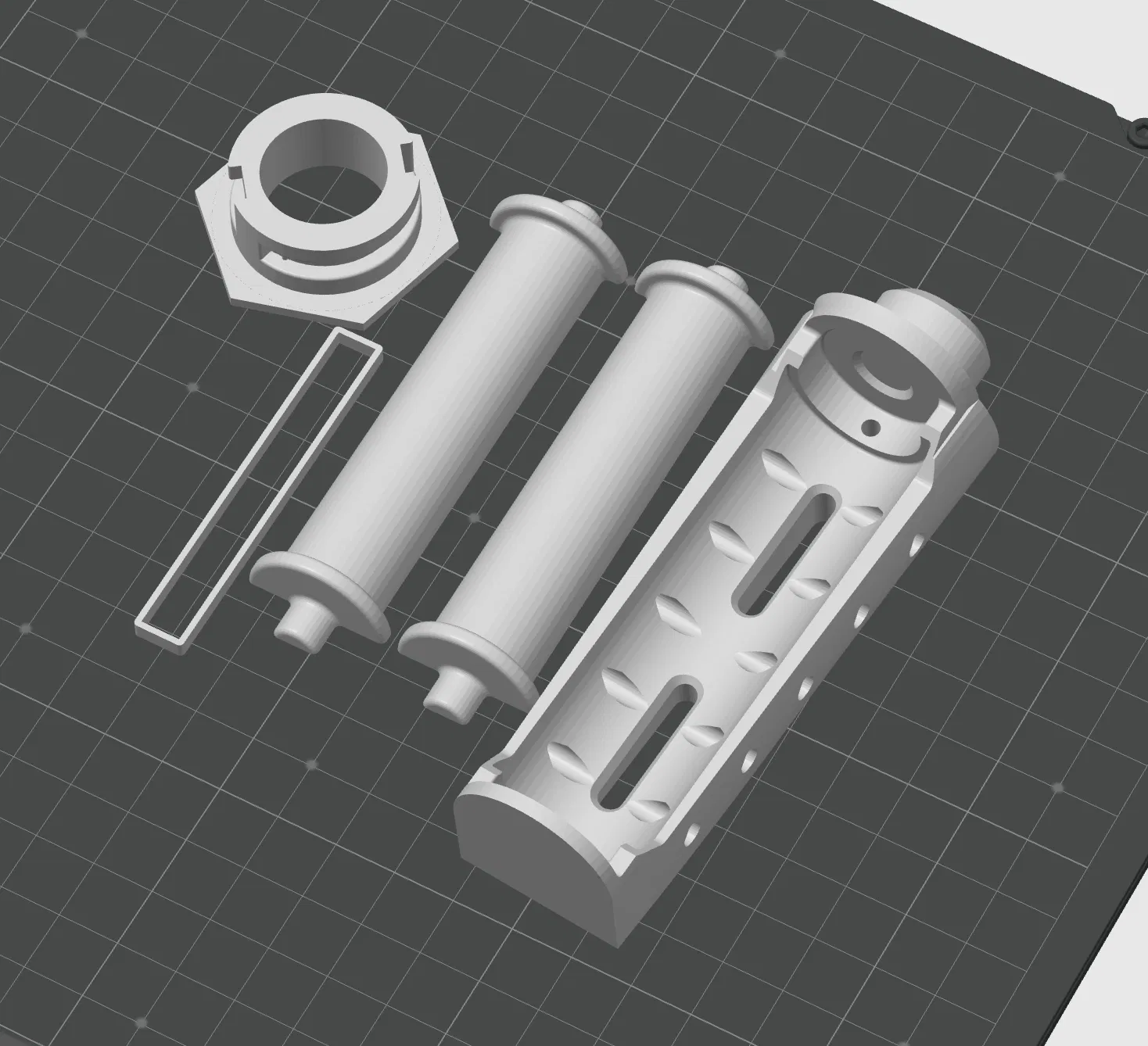

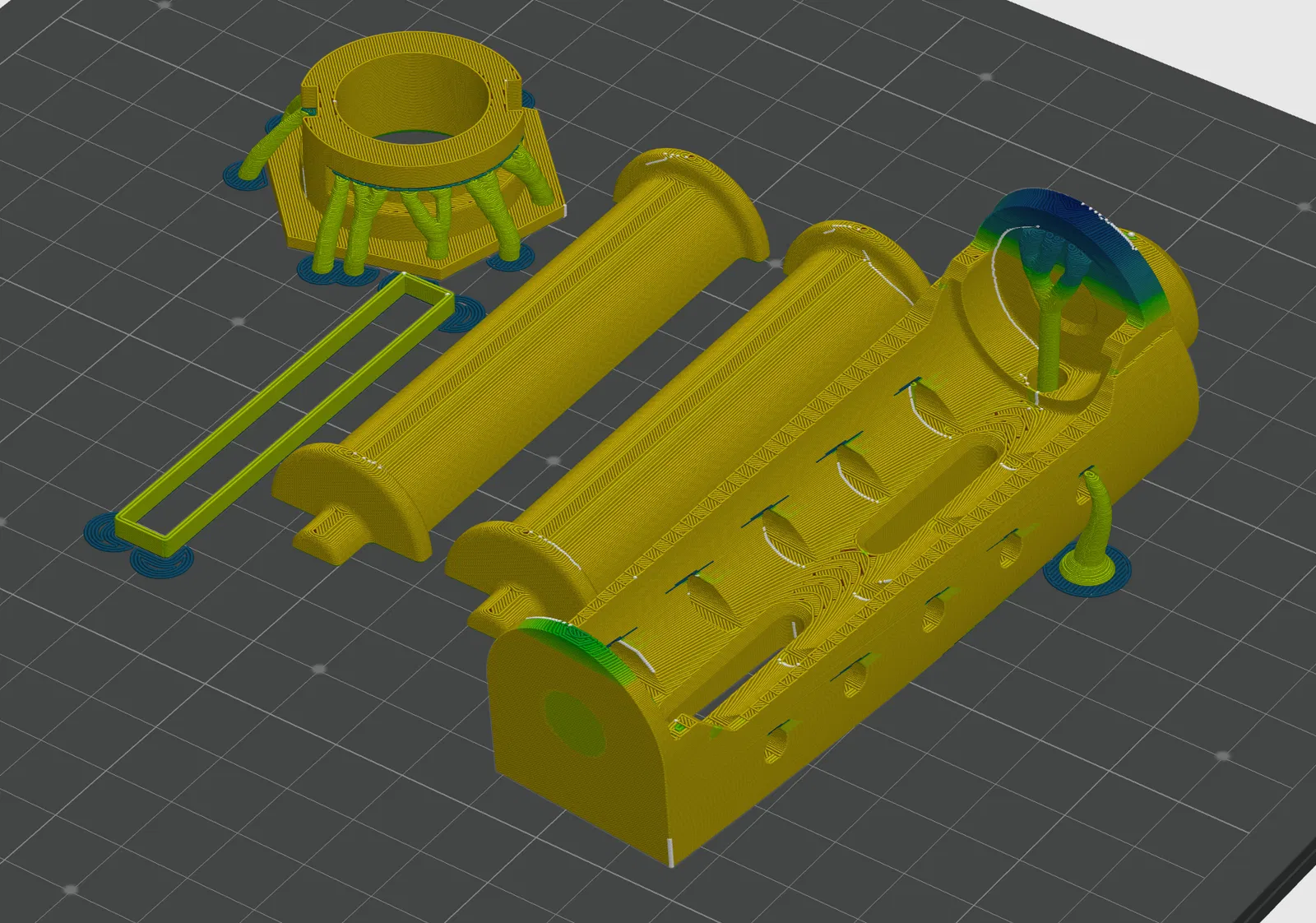

File In:
- K1 Bearing Roller - TWIST.stl (Cần SUPPORTS)
- K1 Bearing Roller - ROLLER.stl (Không cần Supports, nhưng nên dùng BRIM cho vật thể hình vuông)
- K1 Bearing Roller - CHAMBER.stl (Cần SUPPORTS cho cái chốt)

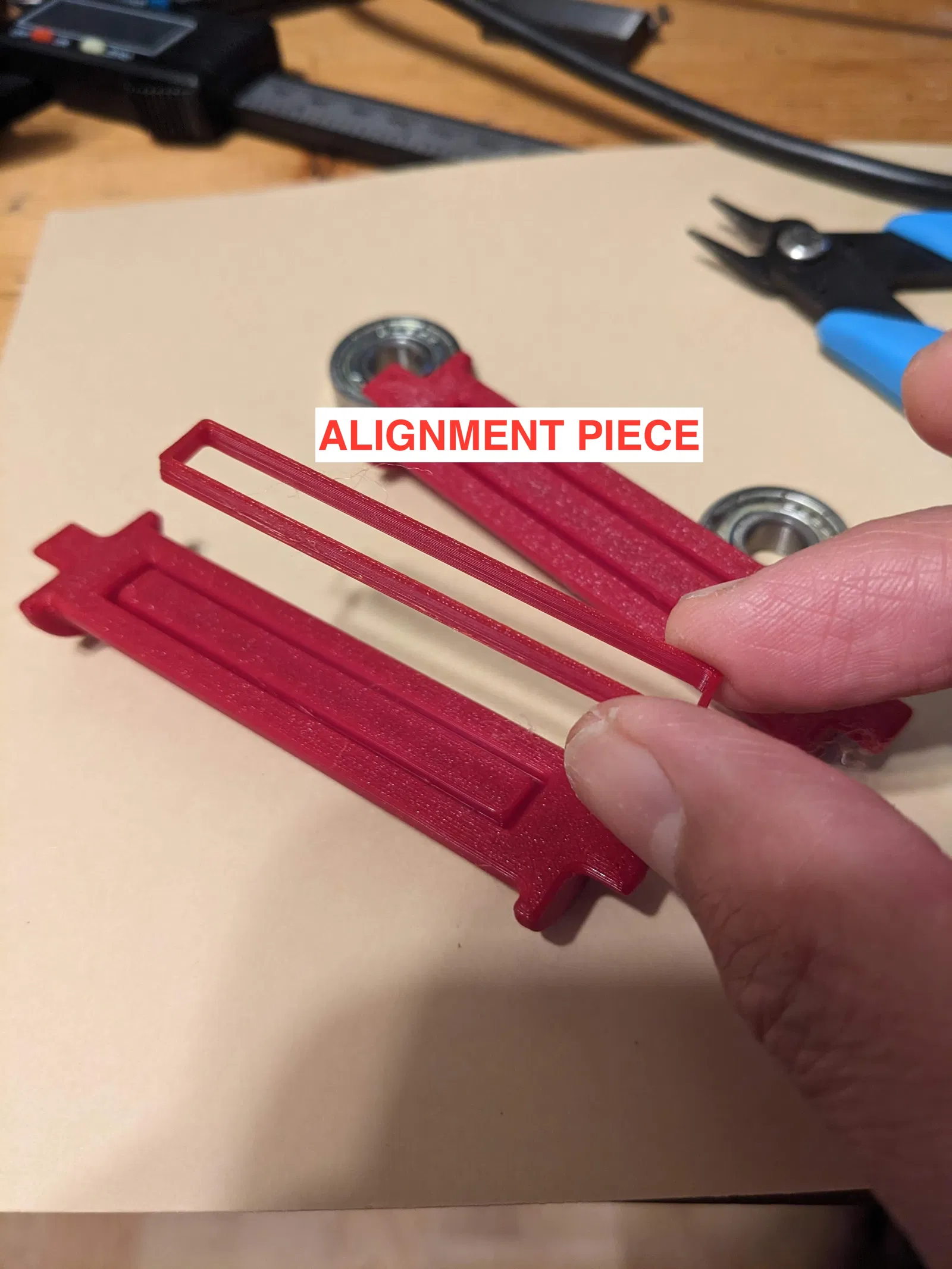

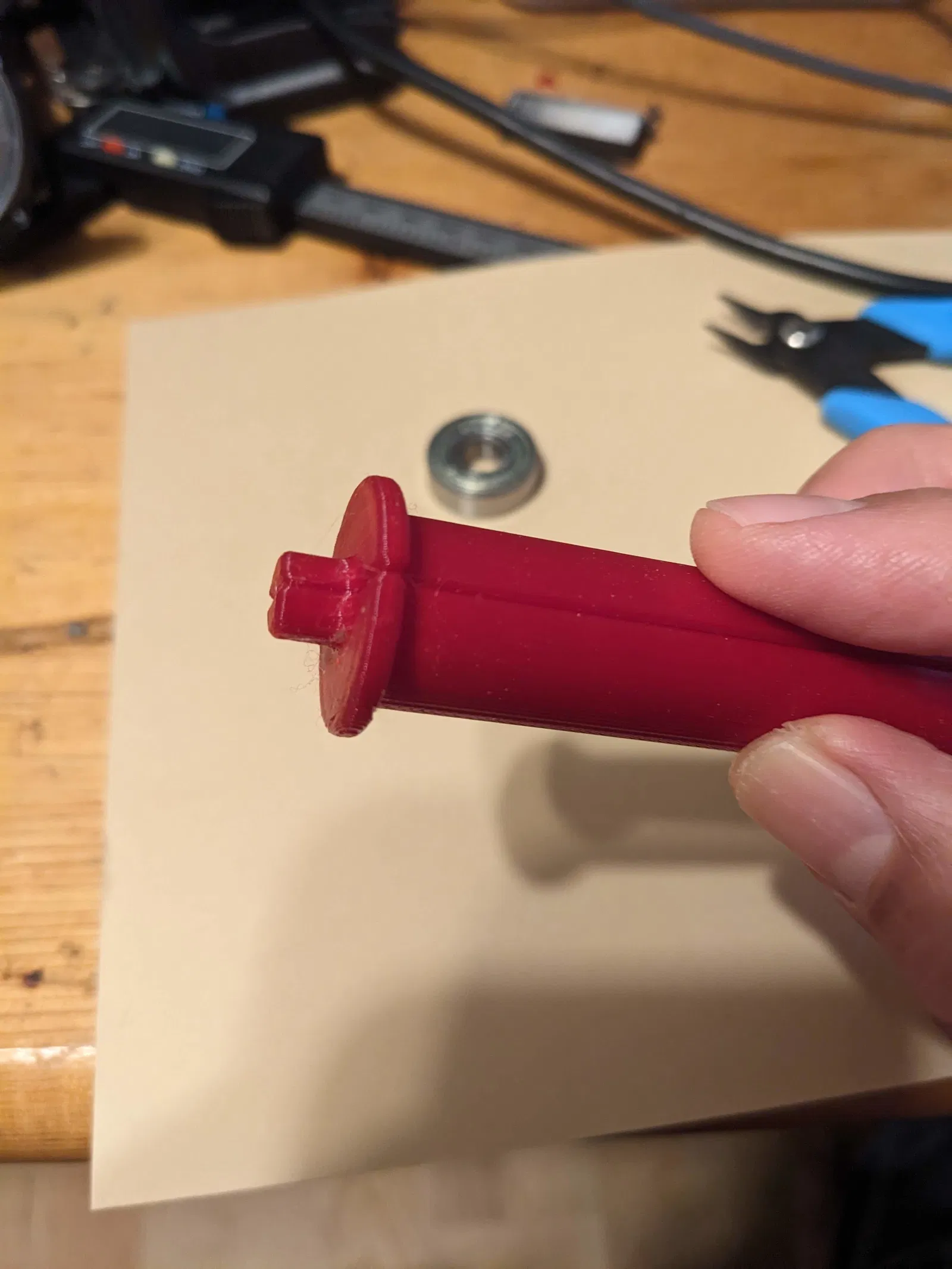

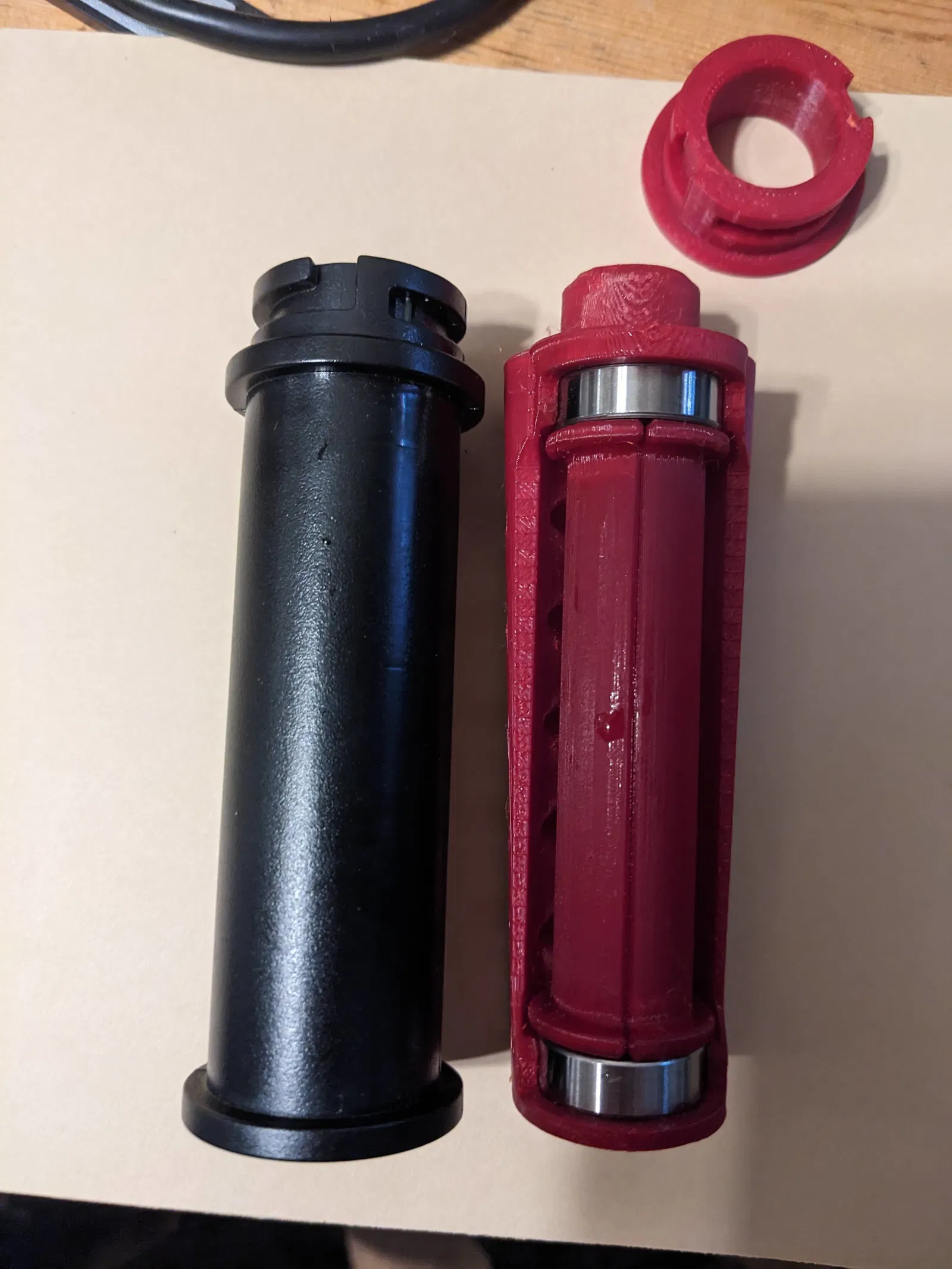

Cái ROLLER được thiết kế chia làm hai nửa và xài một cái vuông để căn chỉnh. Bề mặt tiếp xúc không có rãnh vì có vát cạnh, giúp con lăn quay mượt mà.

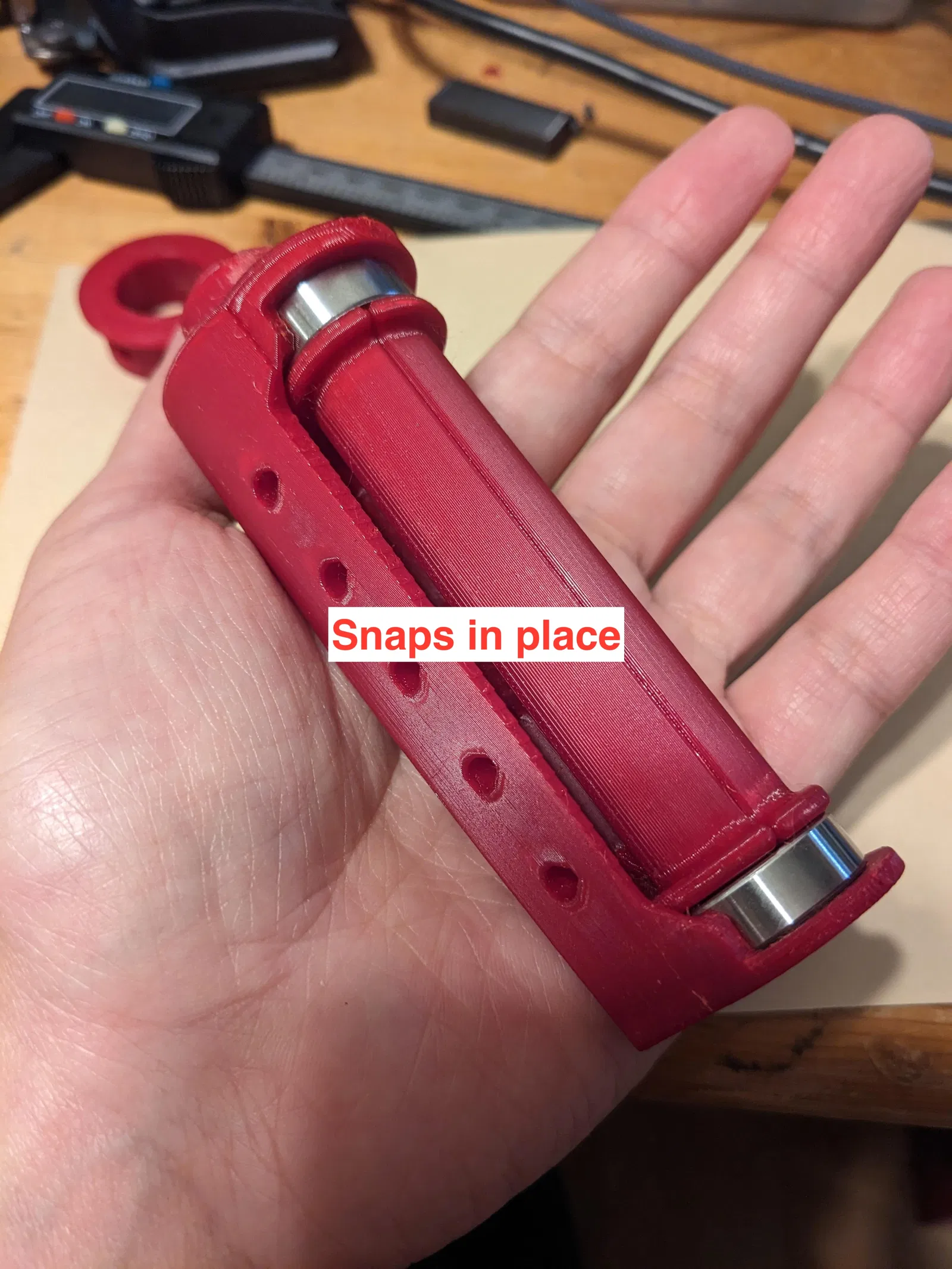

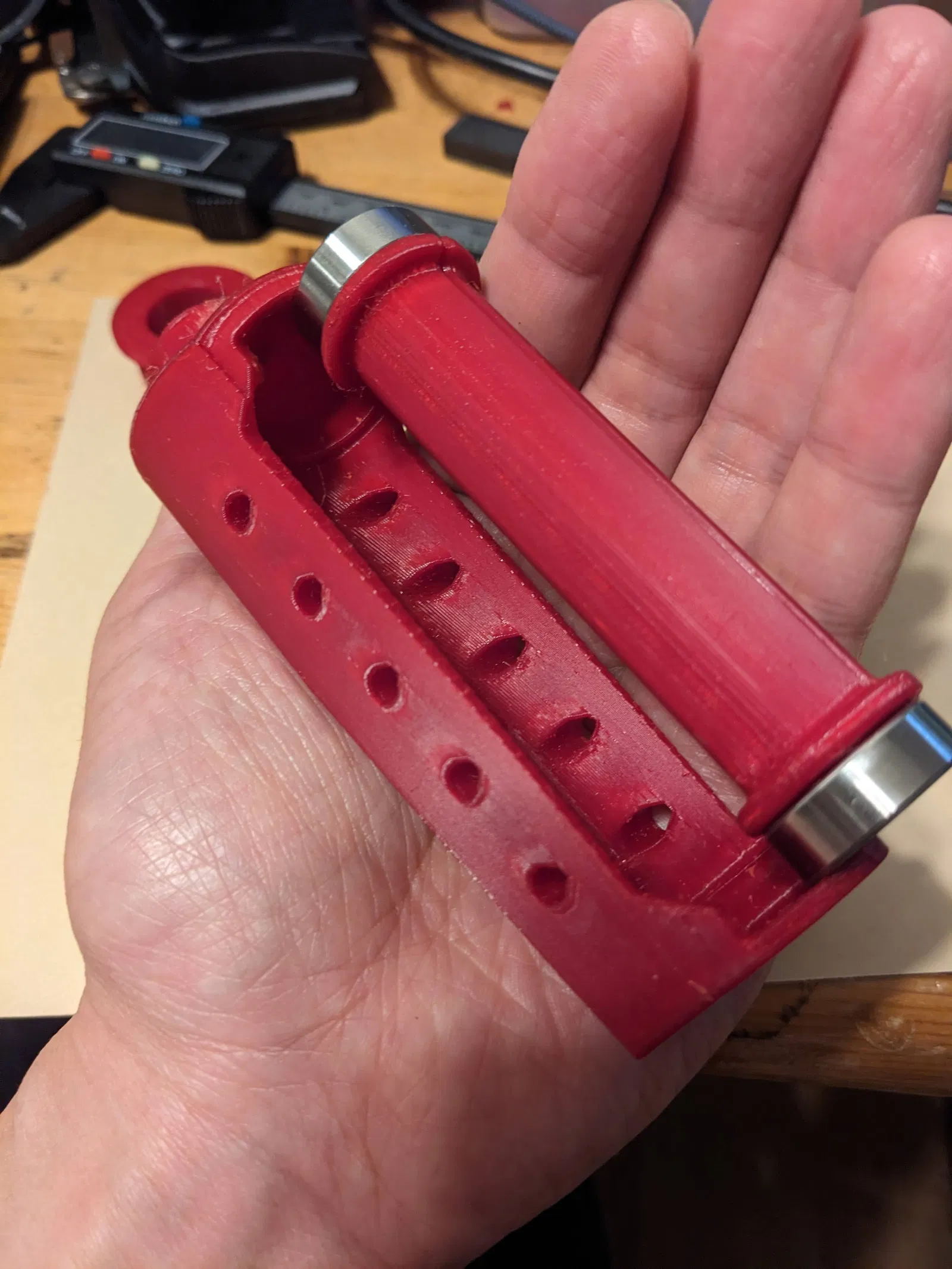

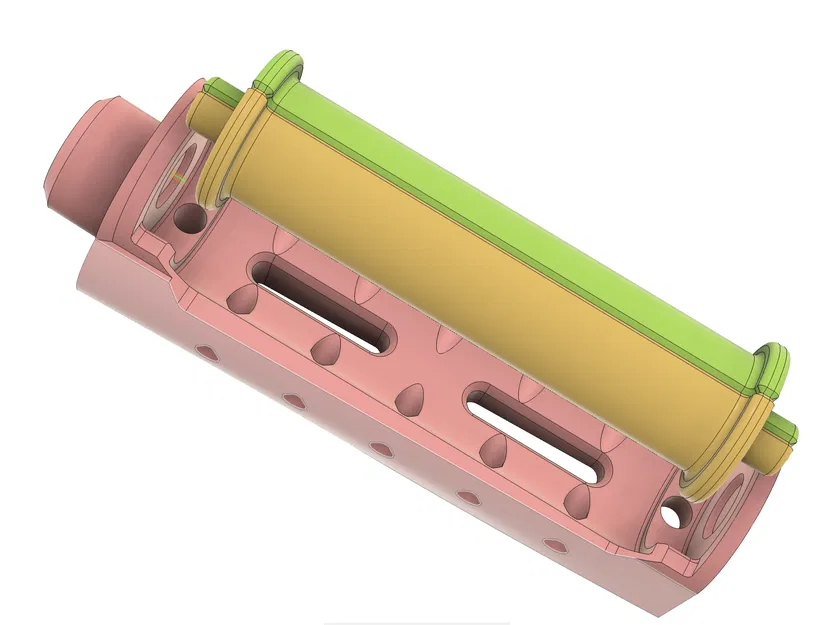

Cái CHAMBER có nhiều lỗ thoát để giúp thoát bụi bẩn ra ngoài, giúp con lăn cứ quay đều. Bi gắn vào rất chắc tay. Bên dưới chỗ gắn bi cũng có các lỗ, nếu bạn cần tháo ra, hãy chọc một vật nhọn vào để đẩy bi ra.

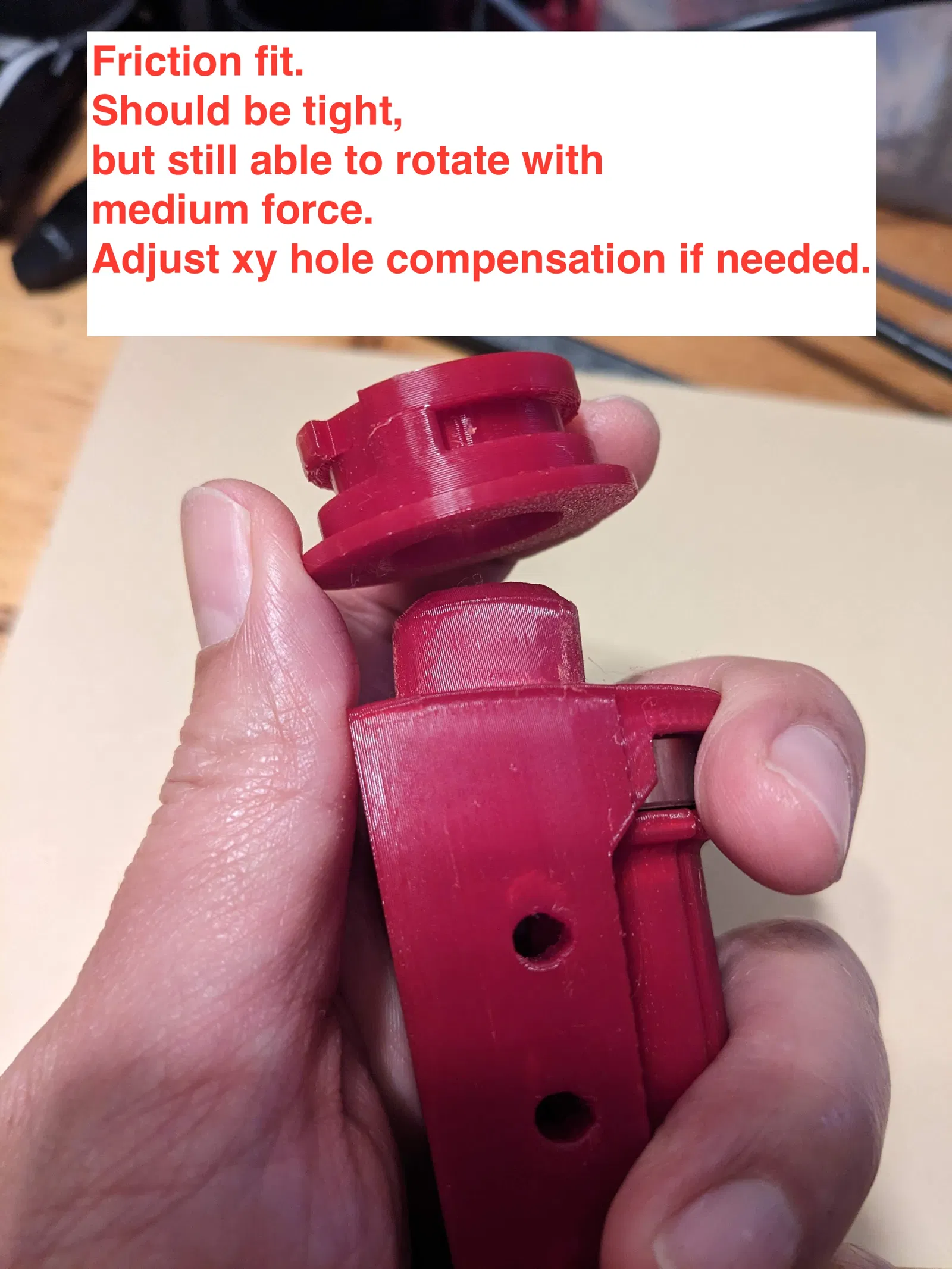

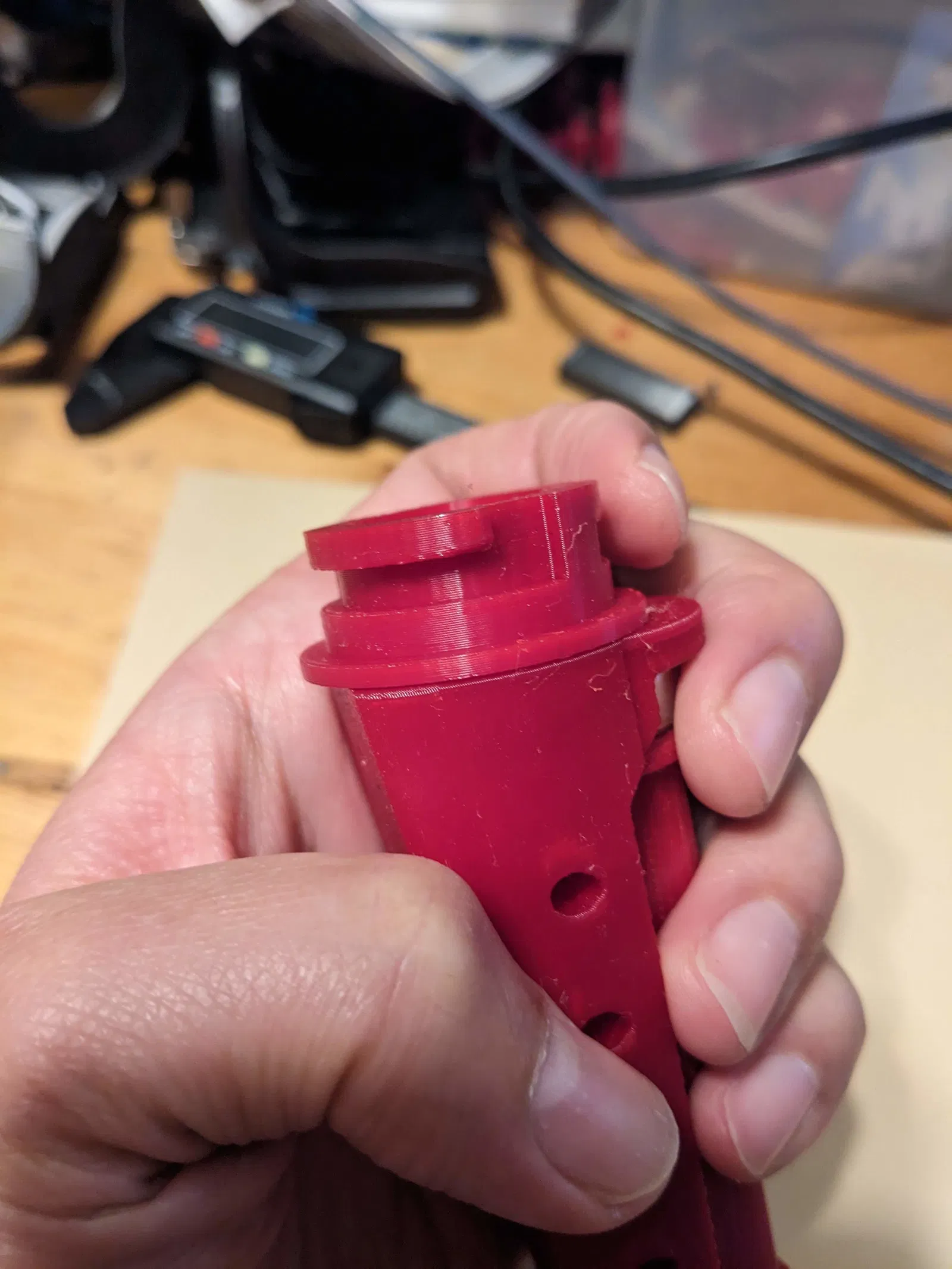

Cái CHAMBER nên gắn khít với cái TWIST và vẫn xoay được với lực vừa phải. Nếu cần thì chỉnh XY hole compensation trên slicer của bạn nha.
BOM:
- hai viên bi loại 608 (8 x 22 x 7mm) https://a.co/d/apXPcV1
