Khóa Cài Chắc Chắn - "Robust BUCKLES"

Mục tiêu là tạo ra một thiết kế khóa cài vừa bền bỉ lại vừa tối ưu cho in 3D.

Nhiều khi khóa cài (ví dụ trên ba lô) bị gãy khi bị dẫm lên. Tôi tin rằng những khóa cài in 3D này sẽ bền lâu, vì chúng về cơ bản là hai tấm khớp với nhau. Đối với các chốt, tôi sử dụng các đòn bẩy đàn hồi được tích hợp và bảo vệ tốt hơn trong bộ phận in.

Cập nhật (19/10/2022): Tinh chỉnh khoảng hở của các bề mặt khớp nối để các bộ phận trượt tốt hơn. Tất cả các bộ phận trừ chốt đều mới.

Cập nhật (15/11/2022): Thêm 2 chiều rộng mới, 41mm và 46mm. Thêm file .stp cho F21 và M21 (các bộ phận đầu DÂY TỰ DO).

Cập nhật (11/05/2023): Thêm chiều rộng 17mm.

Cập nhật (01/2024): Thêm file .stp cho các bộ phận đầu DÂY VÒNG 21mm.

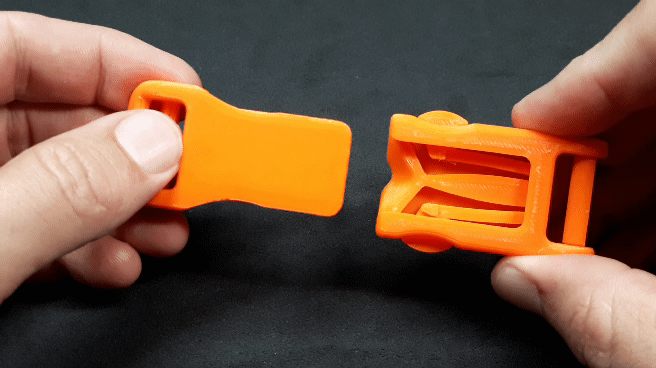

Đây là video giới thiệu ngắn:

Các phiên bản:

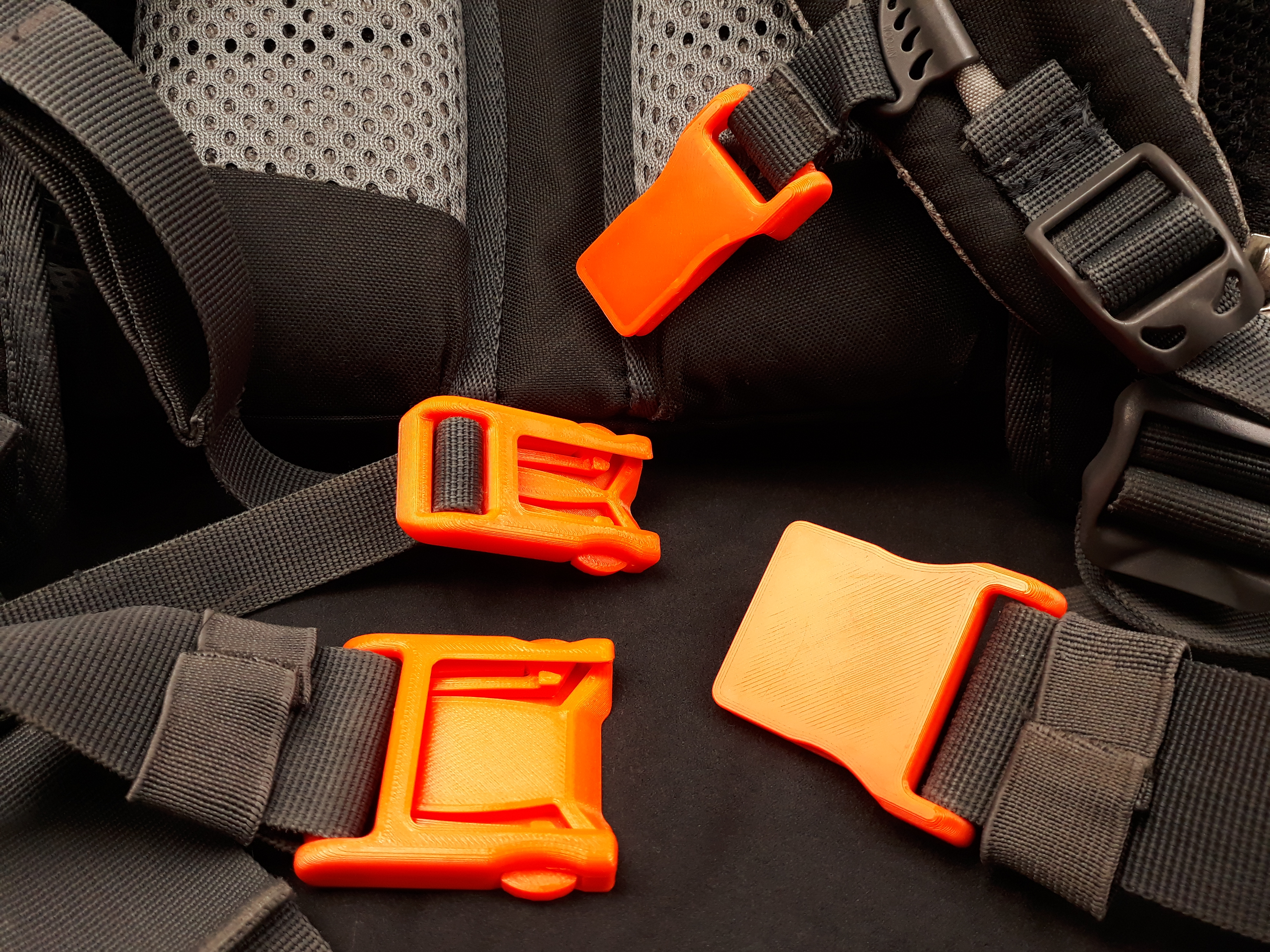

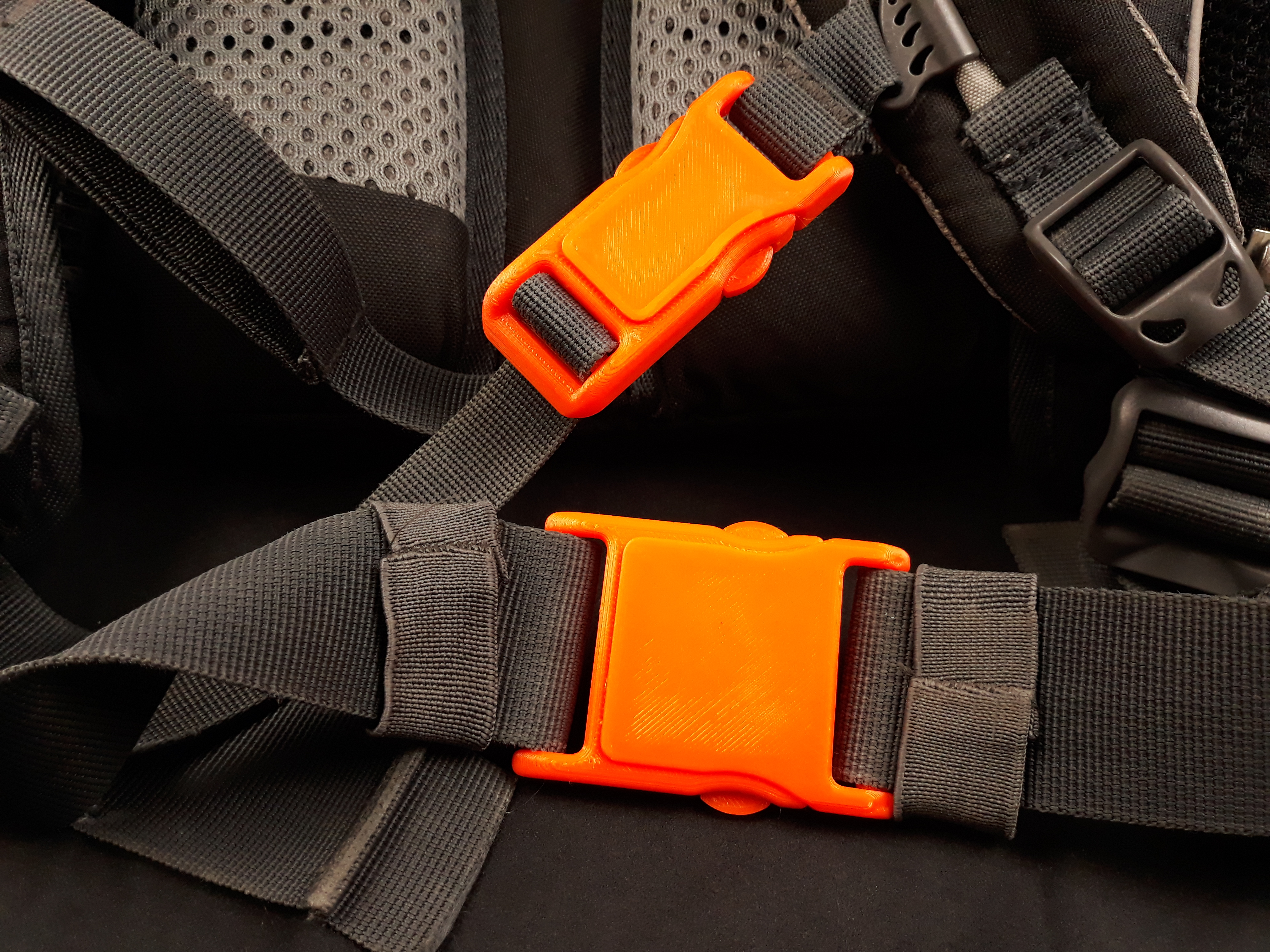

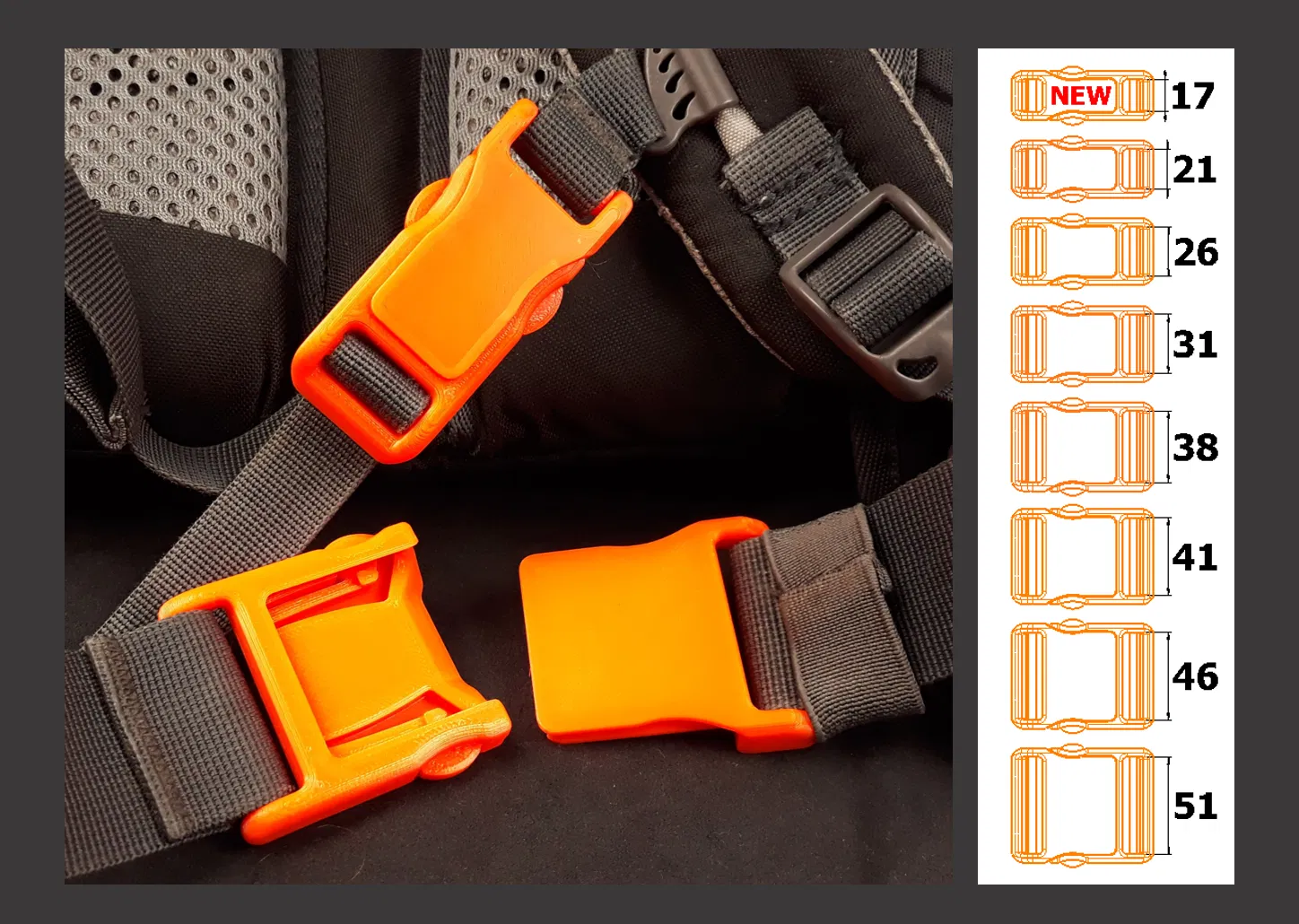

The BUCKLEs có 8 chiều rộng khe cho dây đeo (17mm, 21mm, 26mm, 31mm, 38mm, 41mm, 46mm và 51mm).

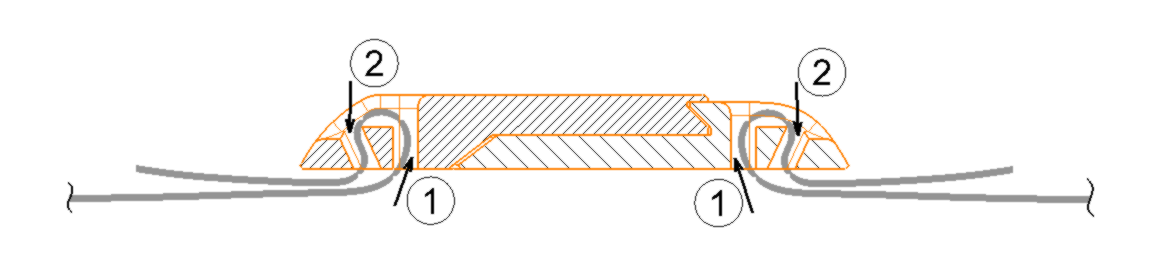

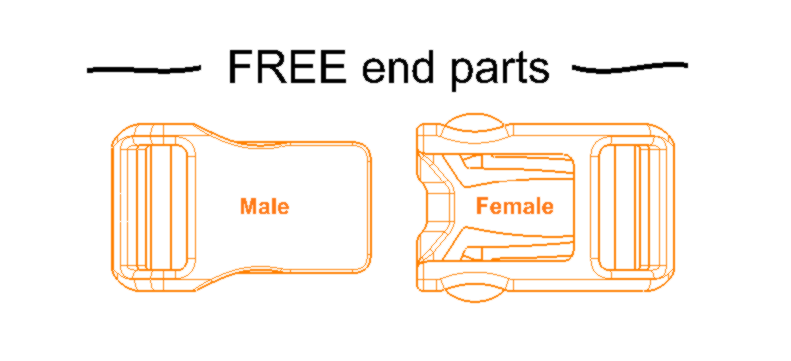

Mỗi chiều rộng có 2 phiên bản. Có các bộ phận cho dây đeo DÂY TỰ DO (xem các bước luồn dây bên dưới),

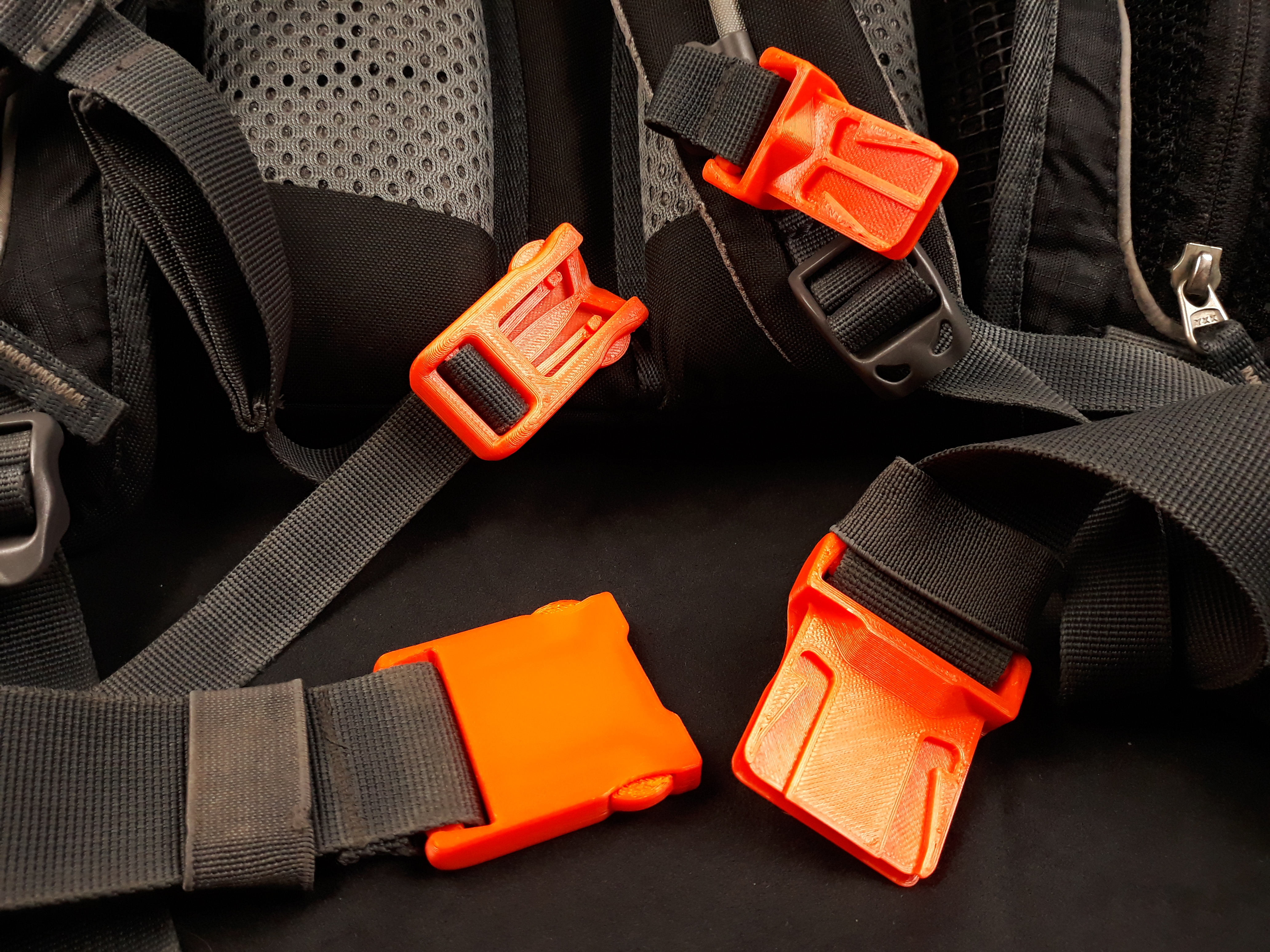

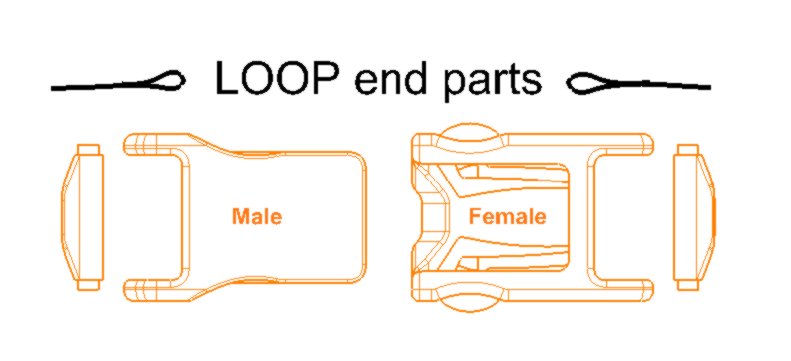

và các bộ phận cho dây đeo DÂY VÒNG có chốt.

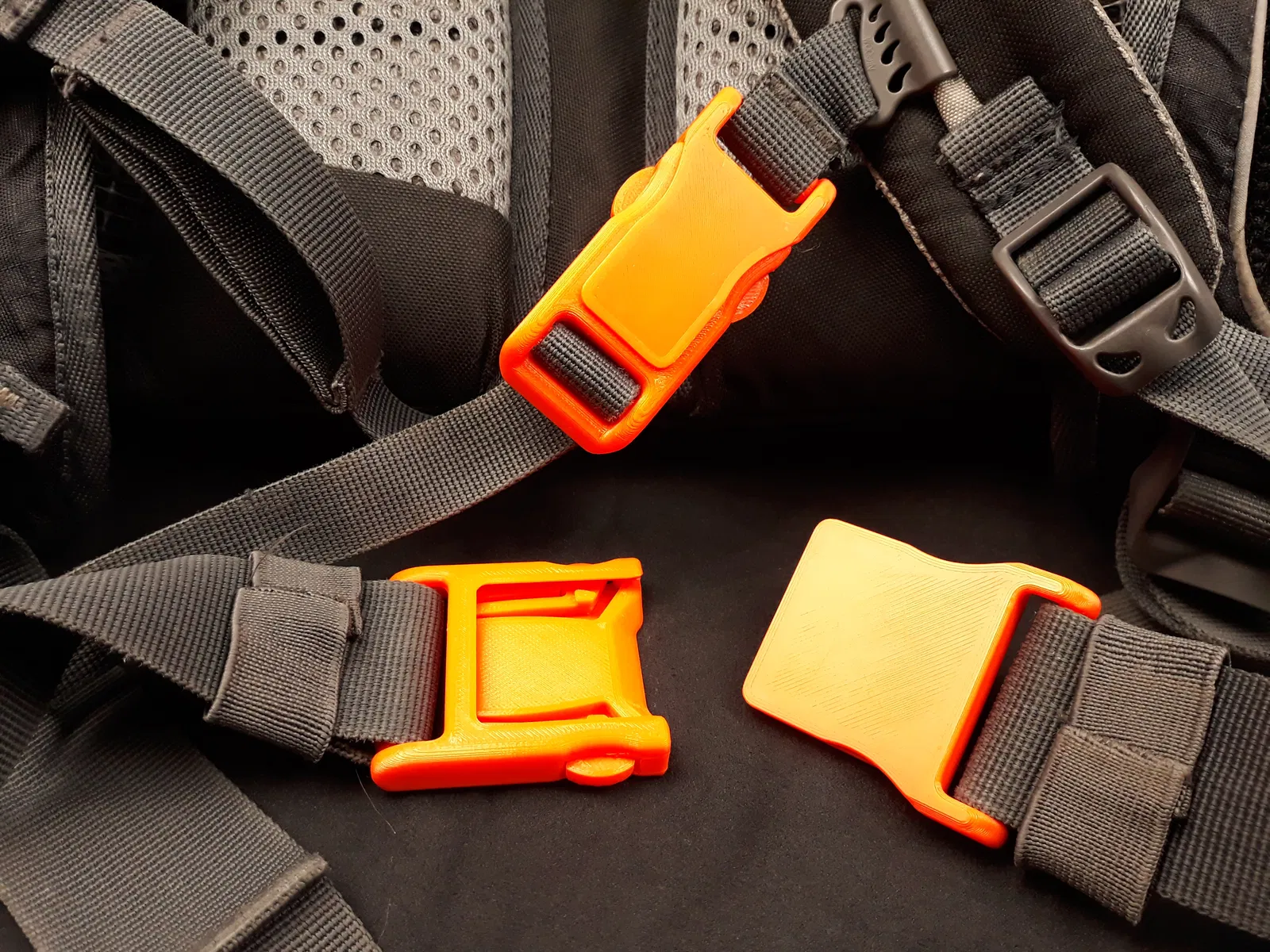

Bạn có thể kết hợp đầu DÂY TỰ DO Nam với đầu DÂY VÒNG Nữ và ngược lại.

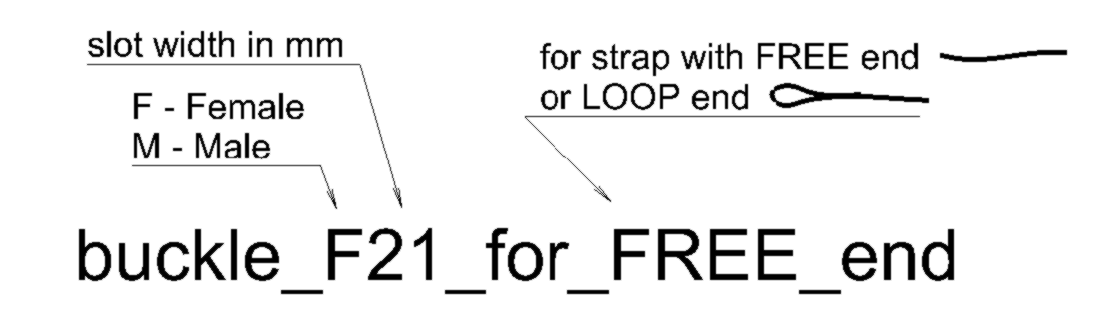

Giải thích tên các file STL:

In:

Tôi khuyên nên in bằng PETG vì tính linh hoạt của nó, với lớp cao 0.2mm và 3 lớp dày.

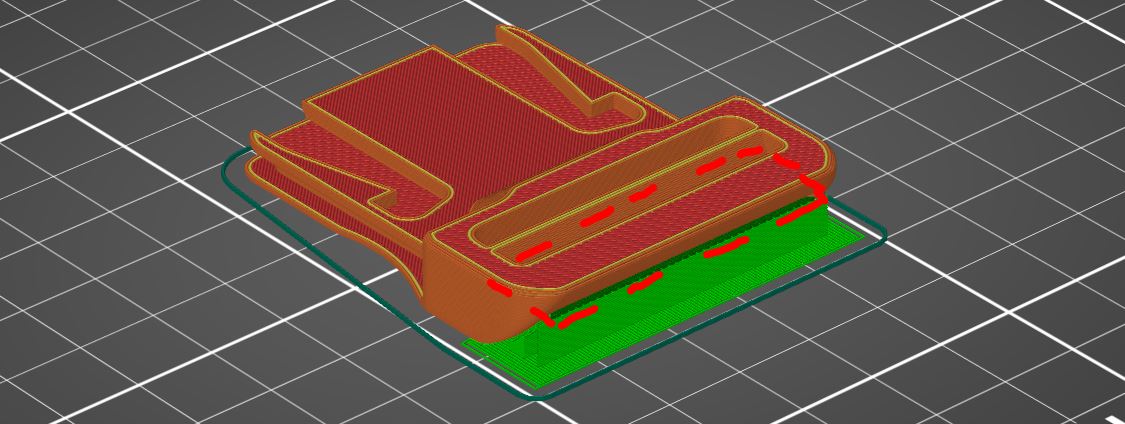

Các bộ phận "Nữ" chỉ cần hỗ trợ bên dưới các nút nhô ra khỏi thân. Để xử lý hậu kỳ thuận tiện, hãy tắt tham số "Detect bridging perimeters" (Cài đặt in / Lớp và đường viền trong PRUSA Slicer).

Các bộ phận "Nam" cho dây đeo DÂY TỰ DO có thể cần hỗ trợ bên dưới chốt, nhưng cũng có thể không cần nếu bạn tin tưởng khả năng bridging của máy in (ví dụ: tôi đã in M21 mà không cần hỗ trợ).

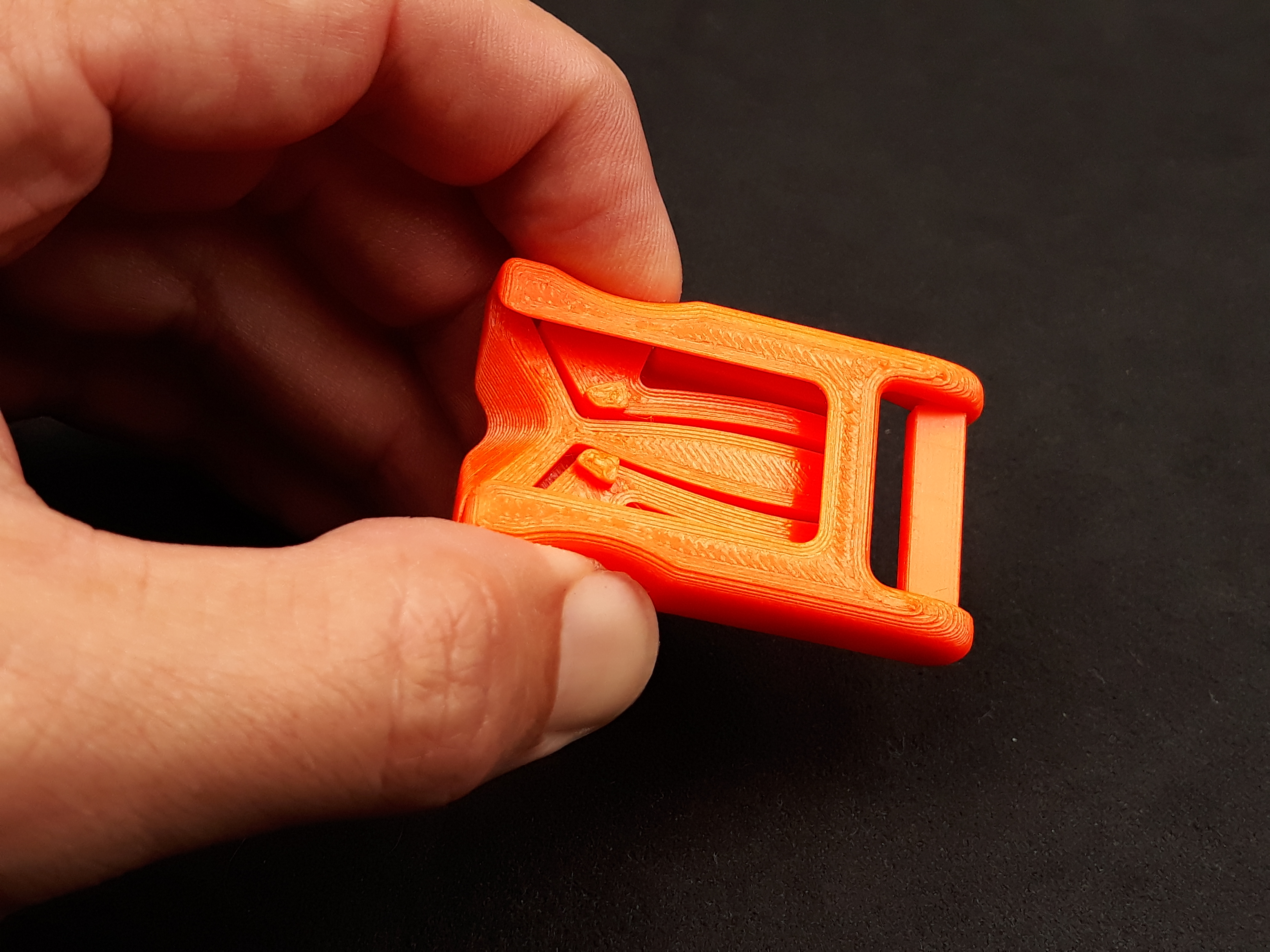

Tất cả các bộ phận "Nam" được in ngược (xem hình trên).

Xử lý hậu kỳ:

1/ Tháo vật liệu hỗ trợ.

2/ Ấn vào các nút của bộ phận "Nữ" để tách chúng khỏi thân.

3/ Sử dụng.
