Giá đỡ Starlink Gen 3 cho cột 25mm hoặc 38mm

Tác giả Sm_4739

Lượt tải
4.006
Lượt thích
240
Lượt coi
19.006
Bản remix
6

File 7 889,1 KB

  • kickstand_1766946677.3mf3MF · 26,5 KB
  • pole_clamp_25mm_1766946677.3mf3MF · 114,1 KB
  • pole_clamp_38mm_1766946678.3mf3MF · 96,8 KB
  • retainers_1766946679.3mf3MF · 29,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 6

Coi hết 6 bản remix

Thông tin

Mã mẫu
#181893
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

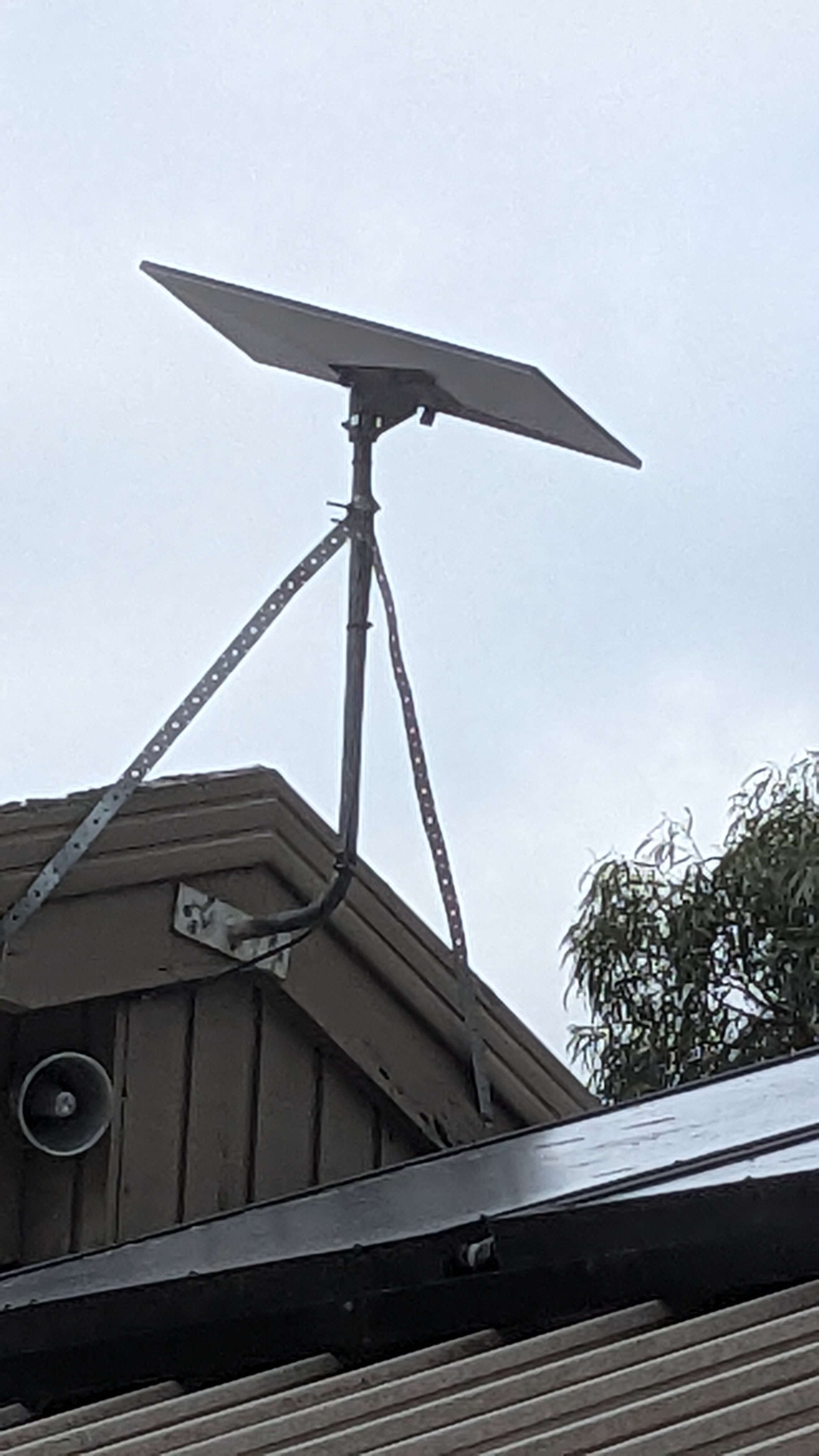

Bộ Starlink Gen 3 chỉ bao gồm chân đế tiêu chuẩn để đặt trên mặt đất. Bộ chuyển đổi này cho phép bạn gắn chảo Starlink vào cột.

In bằng vật liệu tương thích ngoài trời, ví dụ: ASA hoặc PETG với số lượng lớp vỏ (perimeters) nhiều nhất có thể (6 lớp trở lên?) để có độ bền cho giá đỡ khi lắp ngoài trời trong gió.

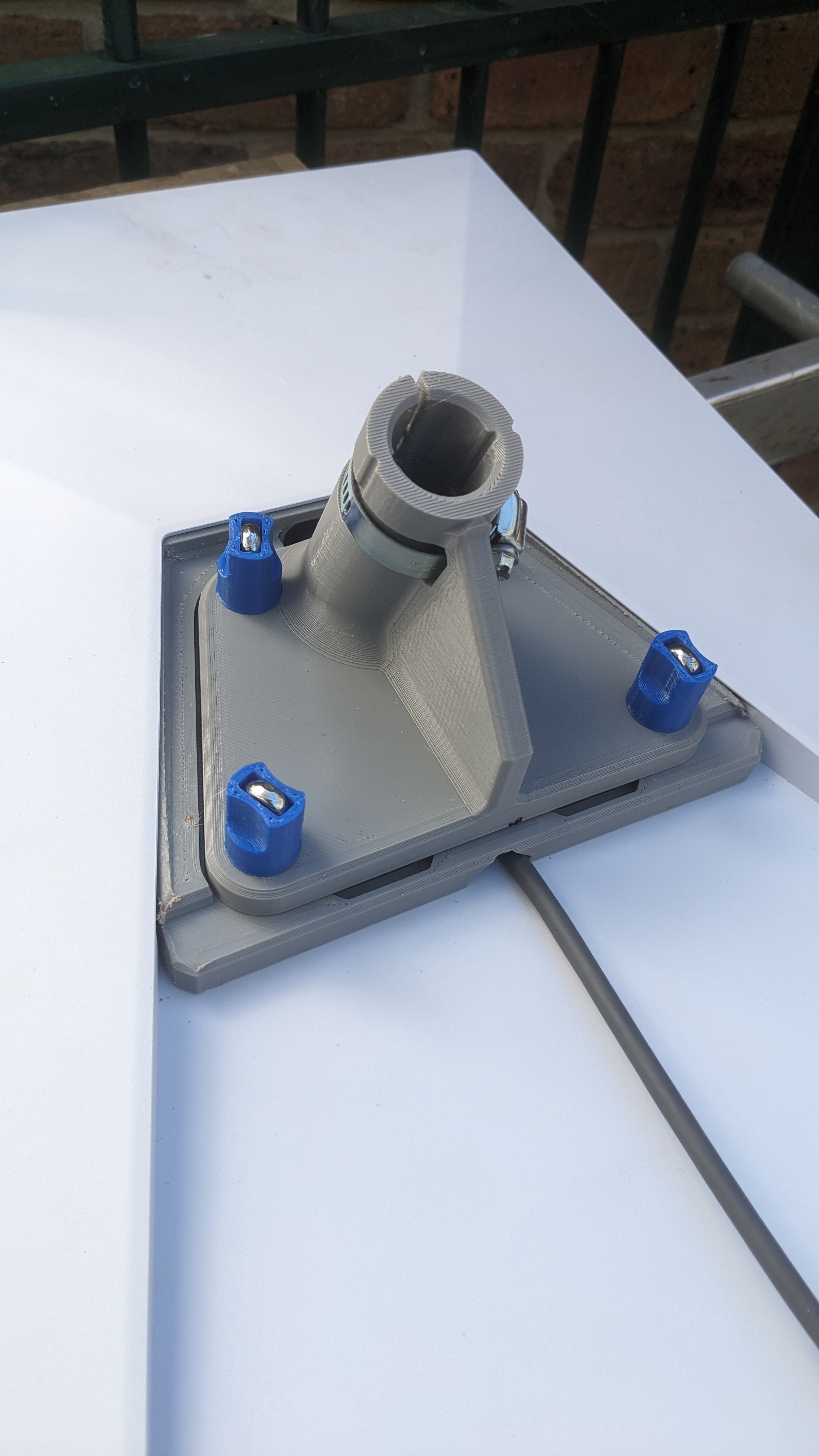

Sử dụng 4 bu lông và đai ốc M6. Bu lông trong hình ảnh có thêm bộ phận in để a) định vị bu lông đúng khoảng cách và b) cho phép siết chặt bằng tay. Nhưng bạn có thể sử dụng đai ốc và bu lông tiêu chuẩn.

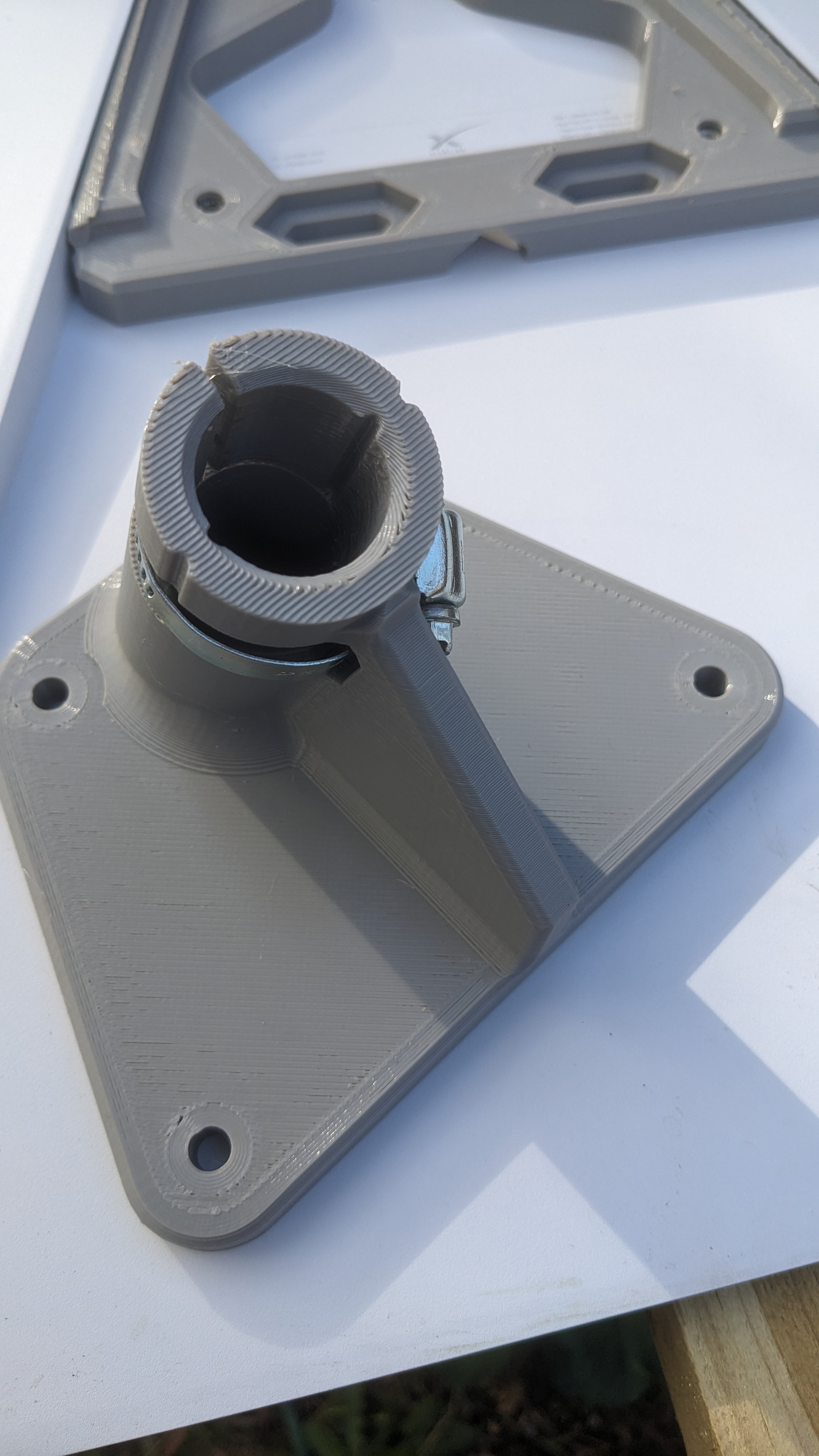

Cái này được đặt ở góc 20 độ. Bạn sẽ cần chân đế, giá đỡ cột và 2 cái giữ, 4 đai ốc và bu lông M6 (¼ inch cũng có thể được) và một kẹp ống để siết chặt quanh cột (của tôi là loại 25-40mm).

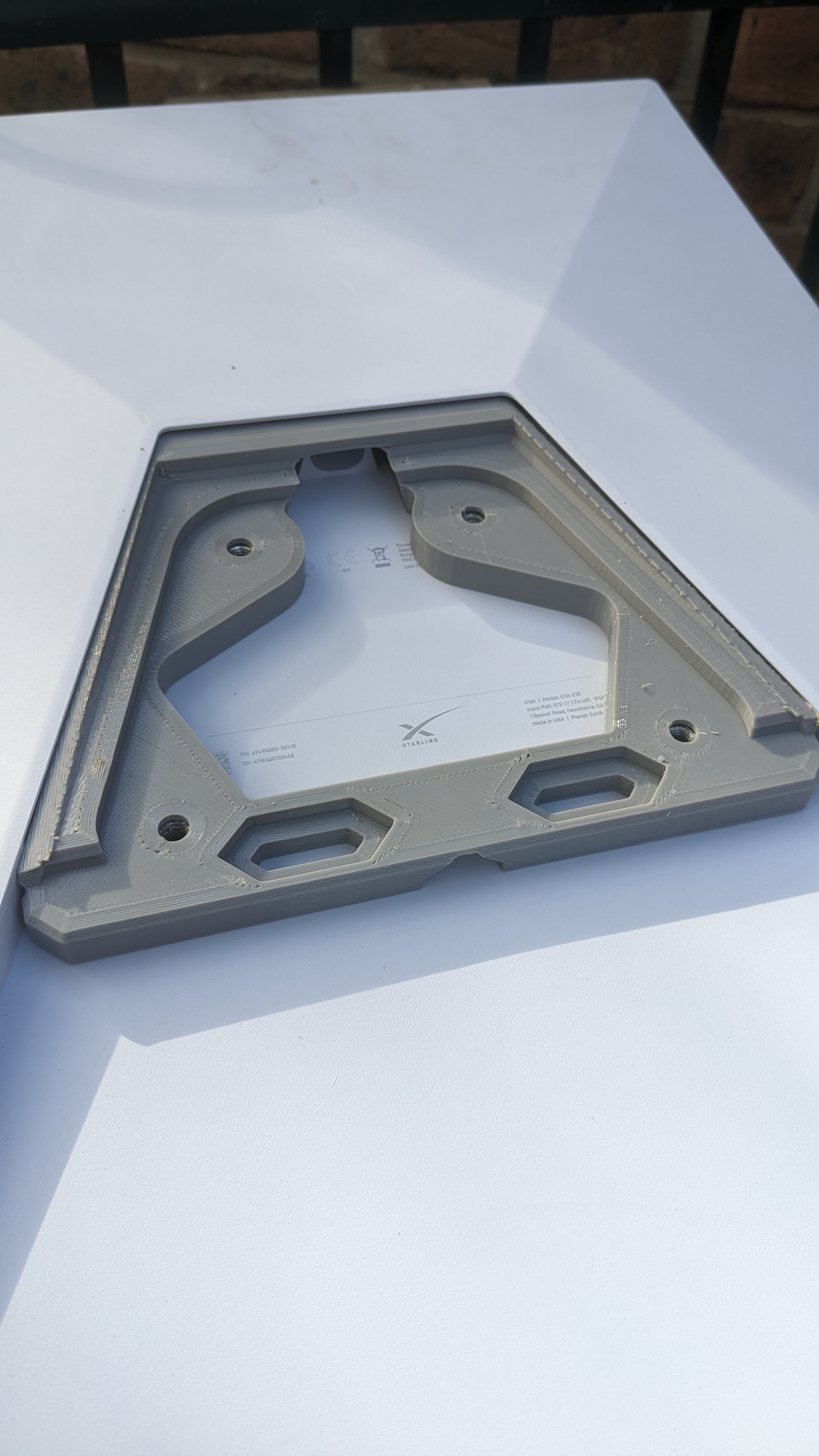

Khớp tốt vào vị trí chân đế ban đầu, nhưng có thể cần chà nhám nhẹ để vừa vặn hoàn hảo.

Cập nhật: Đã bao gồm file Step nếu bạn cần tùy chỉnh để phù hợp với cột của mình.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
7
Tổng dung lượng
889,1 KB
File lớn nhất
331,6 KB
