V90 8 Xi-lanh (V60 4 Xi-lanh)

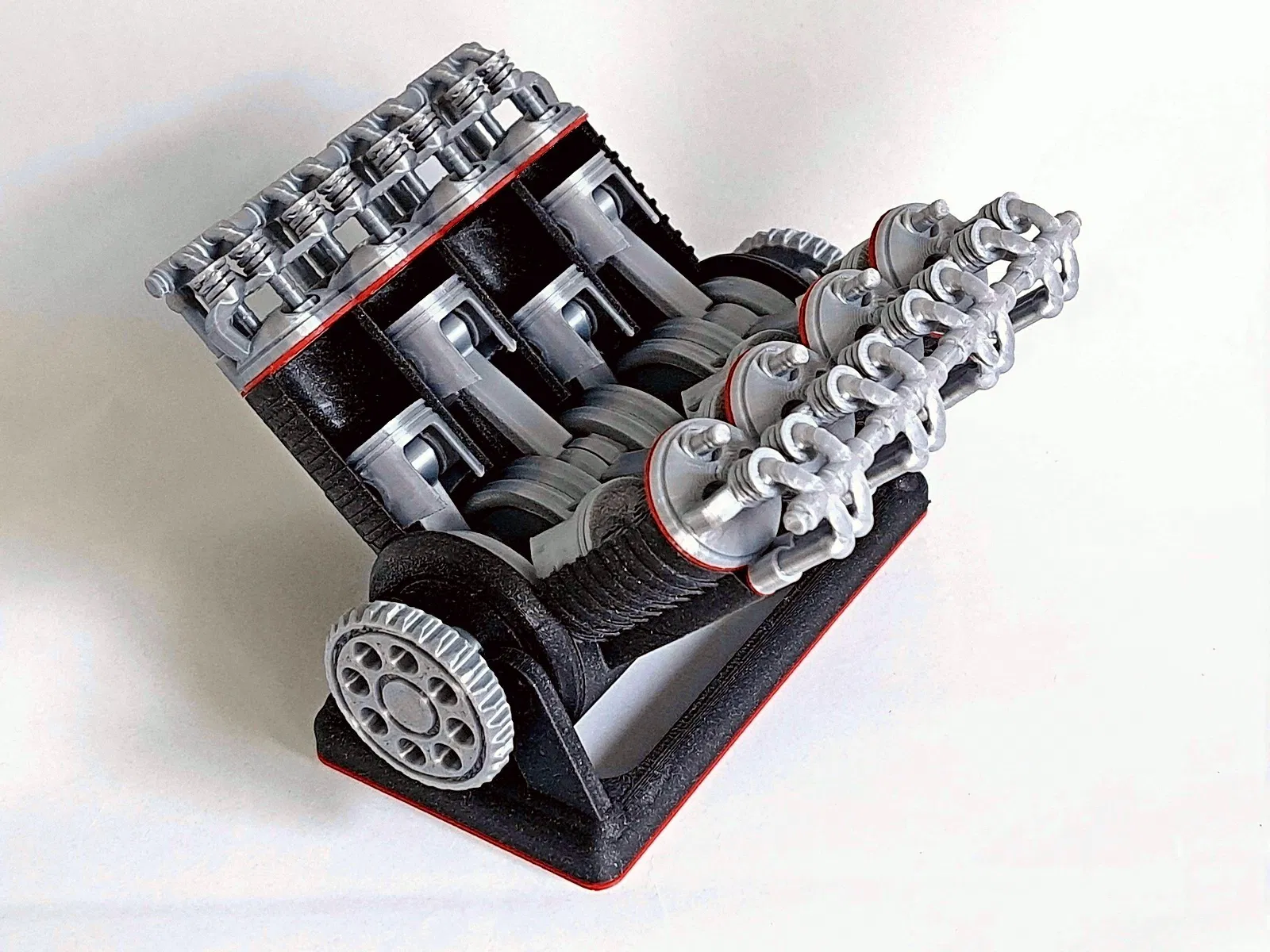

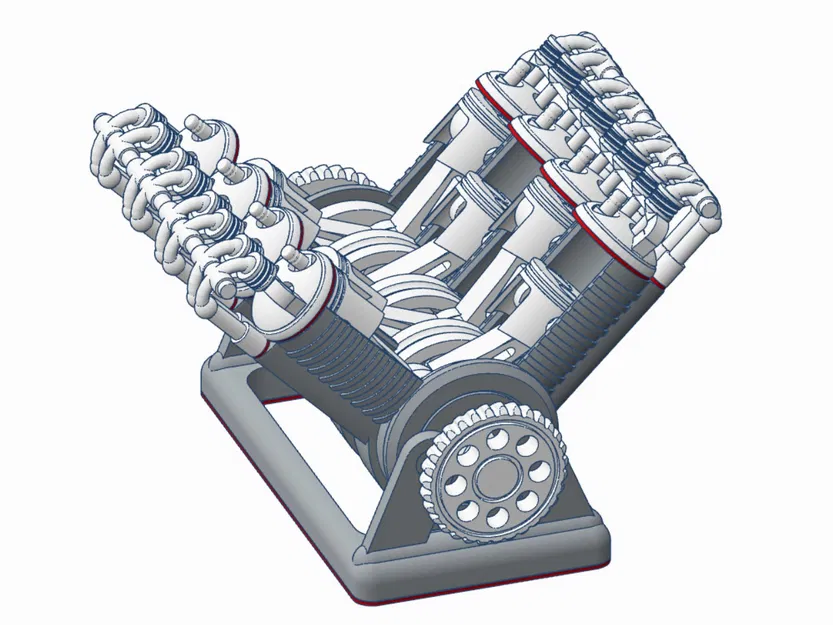

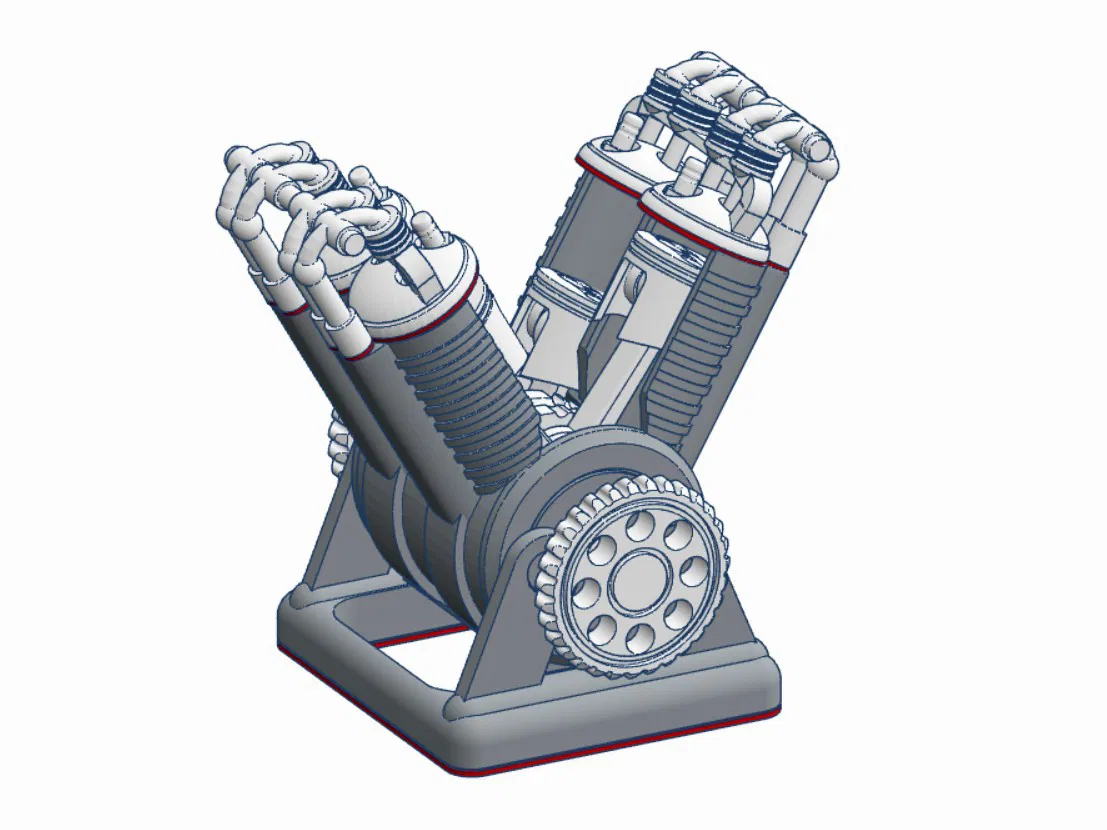

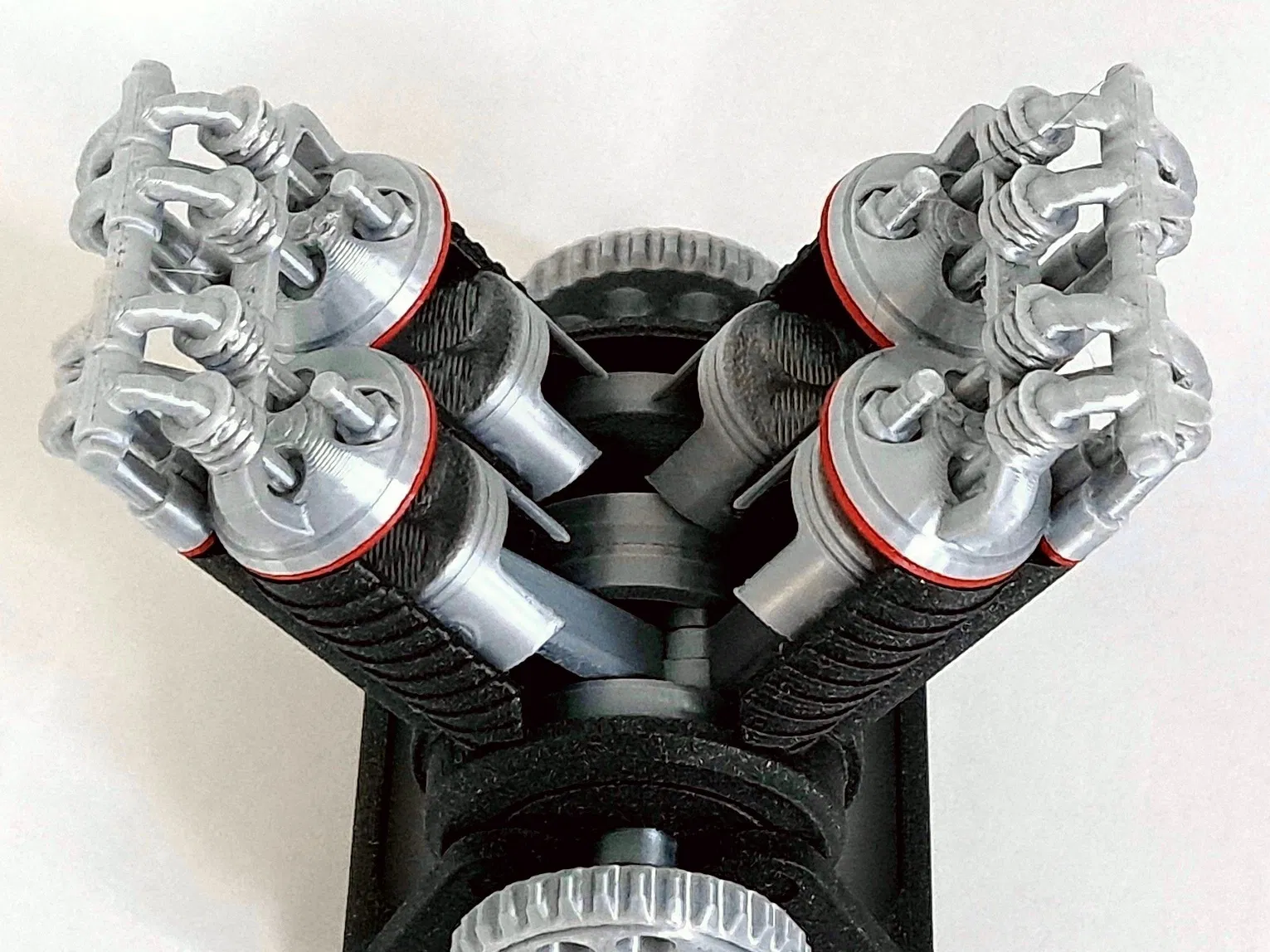

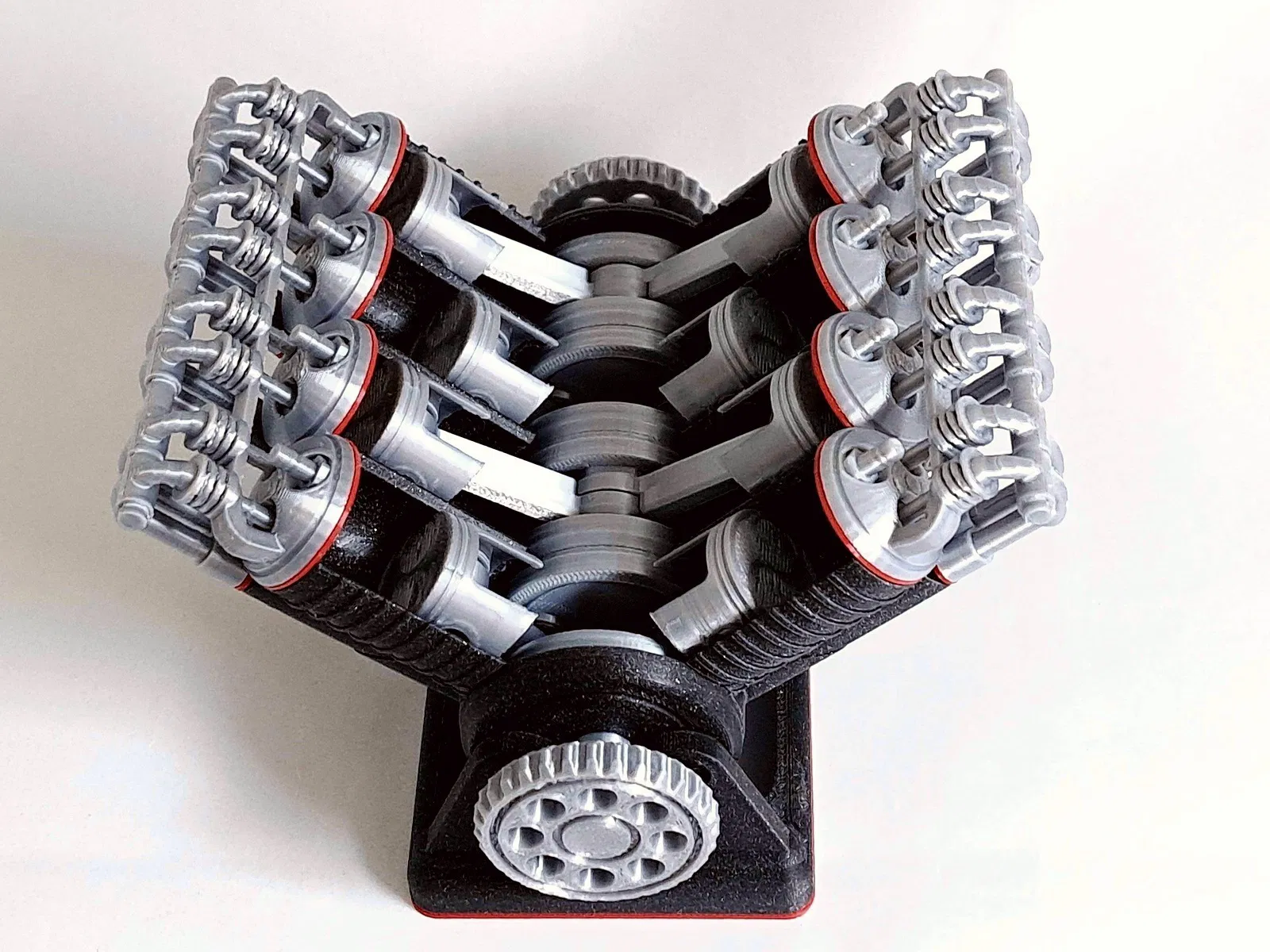

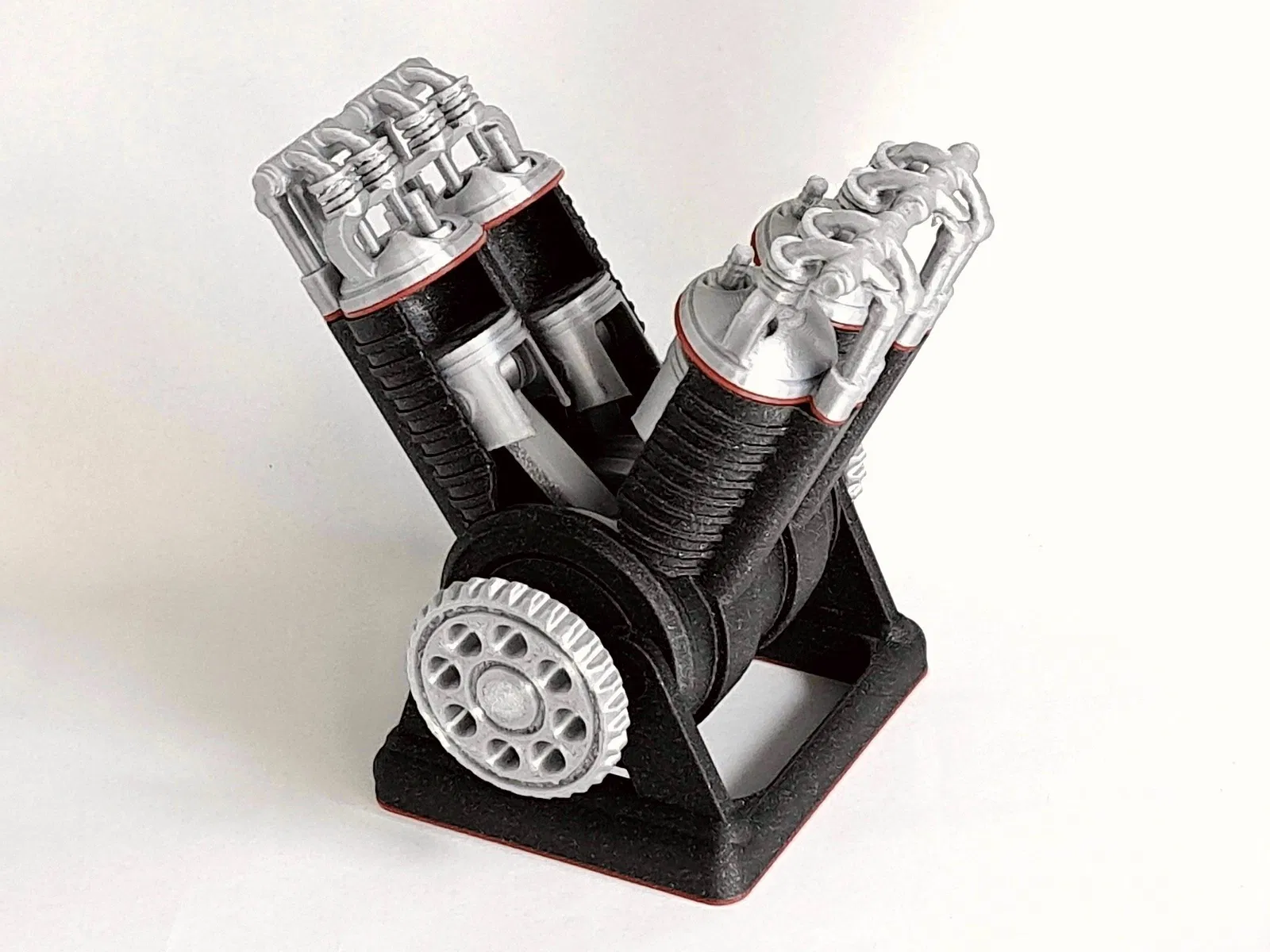

Mô hình động cơ V90 8 xi-lanh với trục khuỷu và piston chuyển động. Đã bổ sung file STL cho phiên bản V60 4 xi-lanh. Hướng dẫn in ấn, lắp ráp và vận hành chi tiết.
Mô tả
In: Chụp xi-lanh có nhiều chi tiết nên có thể gây khó khăn cho một số máy in. Nếu gặp vấn đề, vui lòng sử dụng phiên bản chụp xi-lanh “đơn giản hóa”.
Chụp xi-lanh được in với chế độ có hỗ trợ (support). Cẩn thận với các đường nối trên trục và ổ trục. Tránh hiện tượng chân voi (elephant feet). Tôi đã in bằng PLA, chiều cao lớp là 0.16 mm. Kích thước 137 x 137 x 92 mm. Cân nặng 0.23 kg.
Lắp ráp Một ít dầu hoặc mỡ sẽ giúp mô hình của bạn chạy trơn tru.

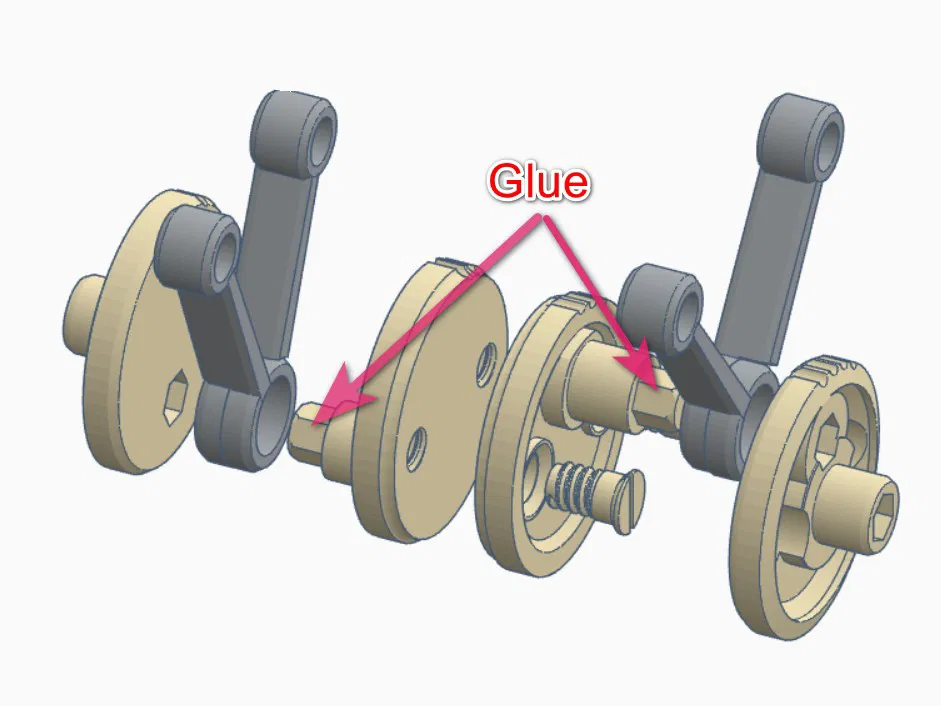

- Lắp trục khuỷu. Dùng keo như trong hình chụp màn hình. Các má khuỷu có các khe lõm từ 1-8. Lắp theo thứ tự số khe lõm. Tham khảo file “Do not print - Crankshaft Exploded.stl” và hình chụp màn hình tương ứng.
- Trượt trục khuỷu vào lỗ của vỏ máy, các thanh piston hướng lên trên.
- Gắn 8 piston vào 8 thanh piston bằng chốt piston.
- Gắn các piston vào xi-lanh.
- Đặt nắp vỏ máy lên mặt mở của vỏ máy.
- Gắn chân đế vào vỏ máy.
- Gắn núm xoay vào trục khuỷu.
Vận hành Sử dụng núm xoay để xoay trục khuỷu.
