Bộ Vít & Ê-cu M5 & M10 (In 3D, Ren ISO)

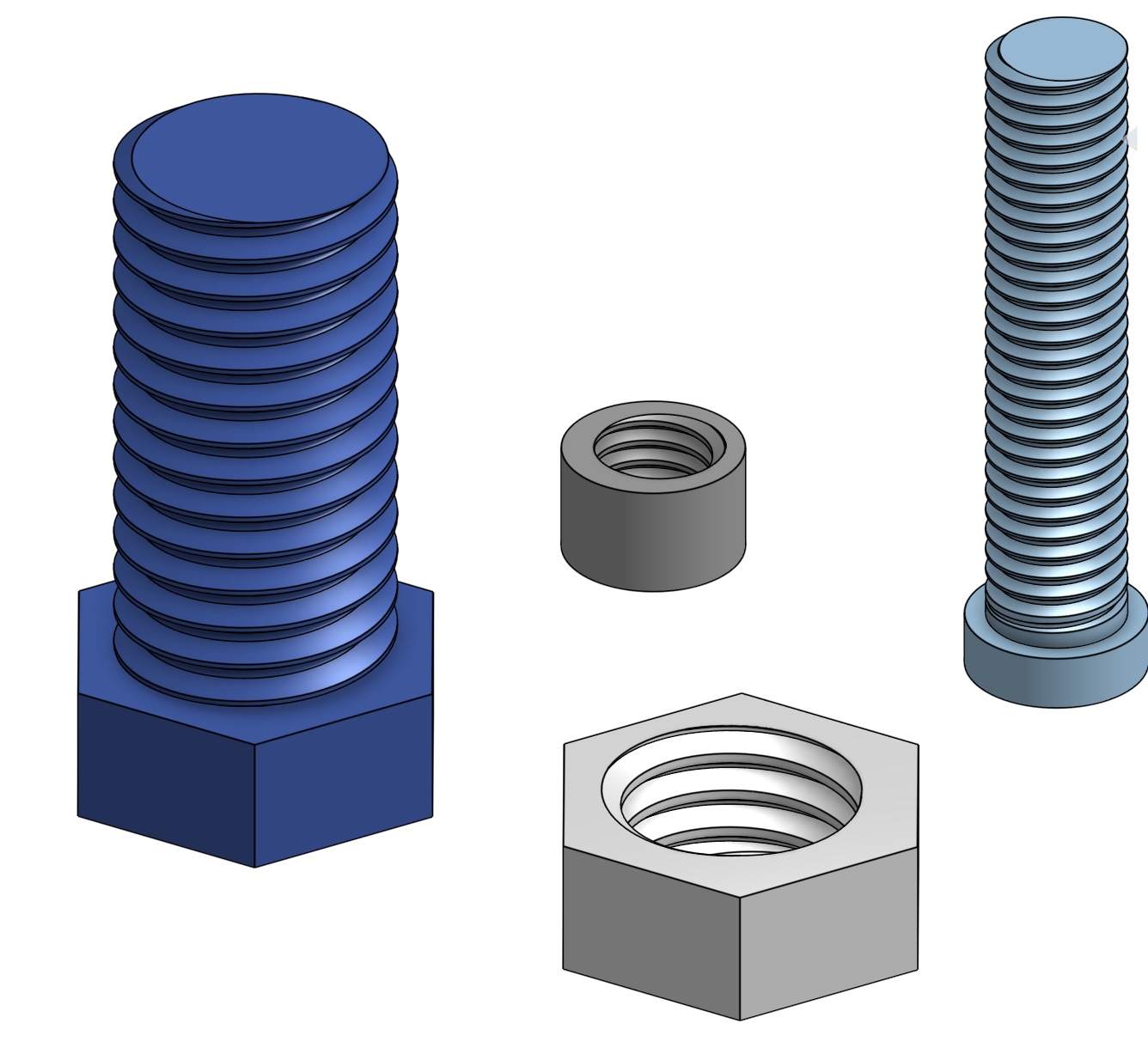

Bộ này bao gồm:

✅ 1 con vít ren ISO M5 × 0.8
✅ 1 con ê-cu M5
✅ 1 con vít ren ISO M10 × 1.5
✅ 1 con ê-cu M10

Tất cả các bộ phận đều được thiết kế để in 3D được và rất phù hợp cho:

Hiệu chuẩn ren (kiểm tra dung sai máy in của bạn)

Nguyên mẫu cơ khí

Mục đích giáo dục

Lắp ráp thử nghiệm

Kích thước

Vít M5:

Đường kính ngoài: 5.0 mm

Bước ren: 0.8 mm

Chiều dài ren: ~22.5 mm

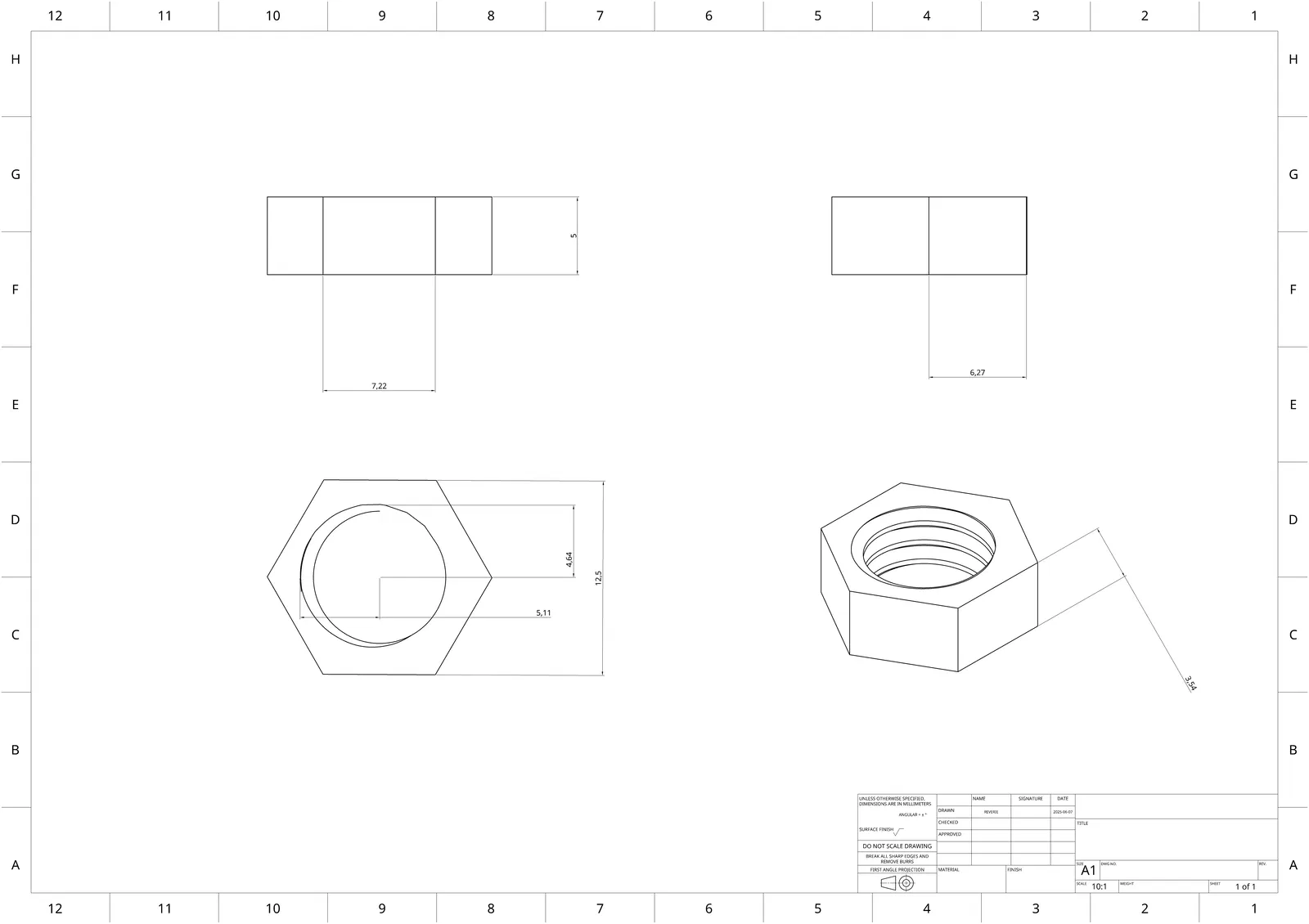

Ê-cu M5:

Đường kính ngoài: ~8 mm

Đường kính trong (lõi): ~4.2 mm

Chiều cao: ~5–7 mm

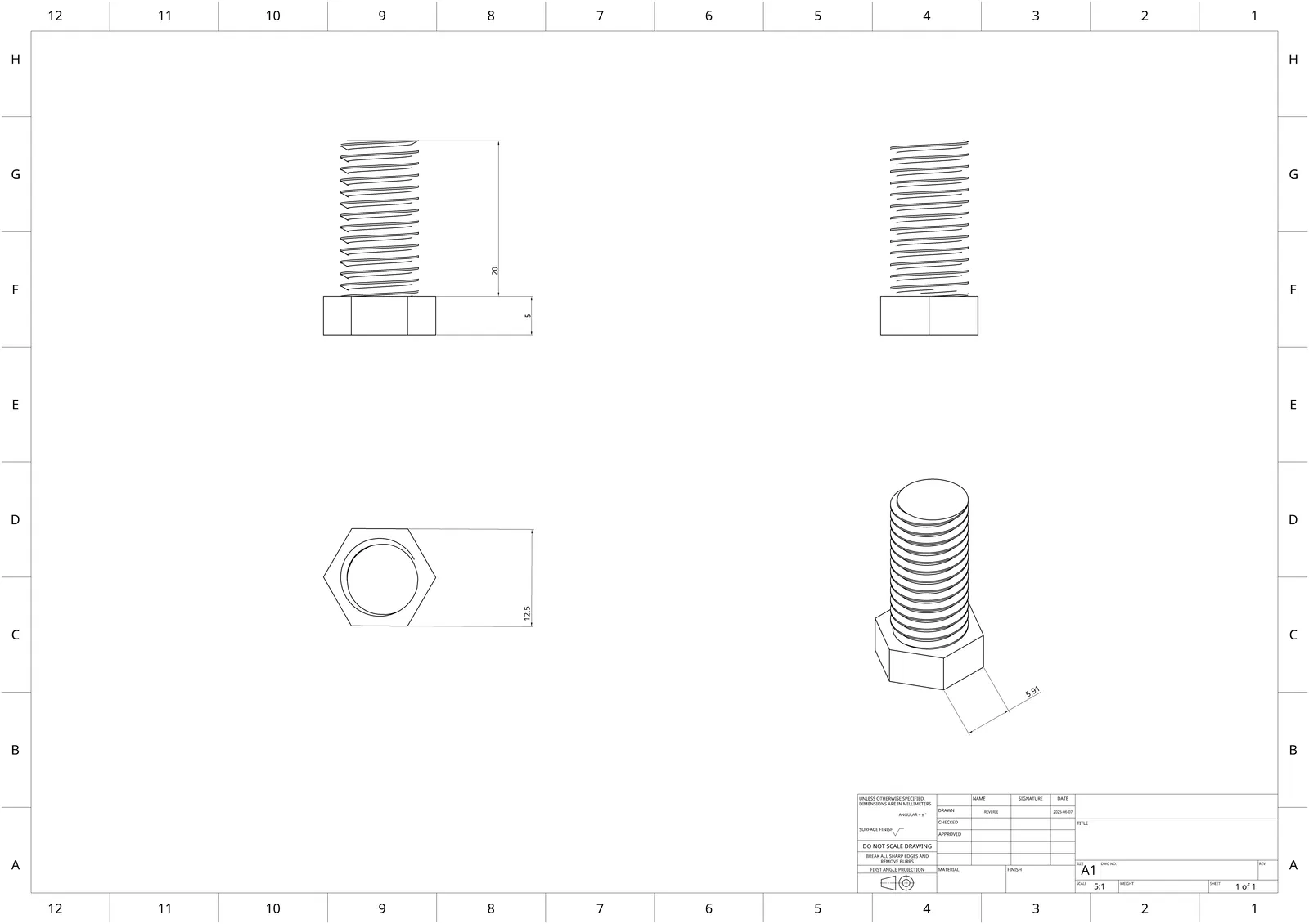

Vít M10:

Đường kính ngoài: 10.0 mm

Bước ren: 1.5 mm

Chiều dài ren: ~25 mm

Ê-cu M10:

Đường kính ngoài: ~17 mm

Đường kính trong (lõi): ~8.5 mm

Chiều cao: ~8–12 mm

Cài đặt in

Chiều cao lớp: 0.1–0.2 mm

Infill: ≥50%

Hỗ trợ: Không cần thiết

Vật liệu khuyên dùng: PETG, ABS, ASA → PLA cũng xài được nhưng mau mòn hơn

Mẹo về dung sai: Bạn có thể chỉnh kích thước ±1% nếu độ khít quá chặt/lỏng trên máy in của bạn

Lưu ý

Các bộ phận này dùng để kiểm tra chức năng và tinh chỉnh máy in của bạn để in ren chính xác.

Không dùng cho các ứng dụng cơ khí nặng hoặc quan trọng.

Kết quả tốt nhất đạt được với sự đùn vật liệu được căn chỉnh tốt và chiều cao lớp mịn (0.1–0.15 mm).
