Quạt Động Cơ Bánh Răng Đẩy

Cập nhật 03.07.2025

• Tui có làm thêm một phiên bản cánh quạt khác, có thể tìm thấy trong phần file, và tui cũng sẽ cập nhật bộ phận lắp ráp và đế in với phiên bản đó.
• Thêm ghi chú in trục với 100% vật liệu đặc sau khuyến nghị của @airtonzanon

Cập nhật 01.07.2025

Trong phần file có rotor quạt mới với khả năng thổi gió tốt hơn.

Bài đăng gốc 26.06.2025

Giới thiệu

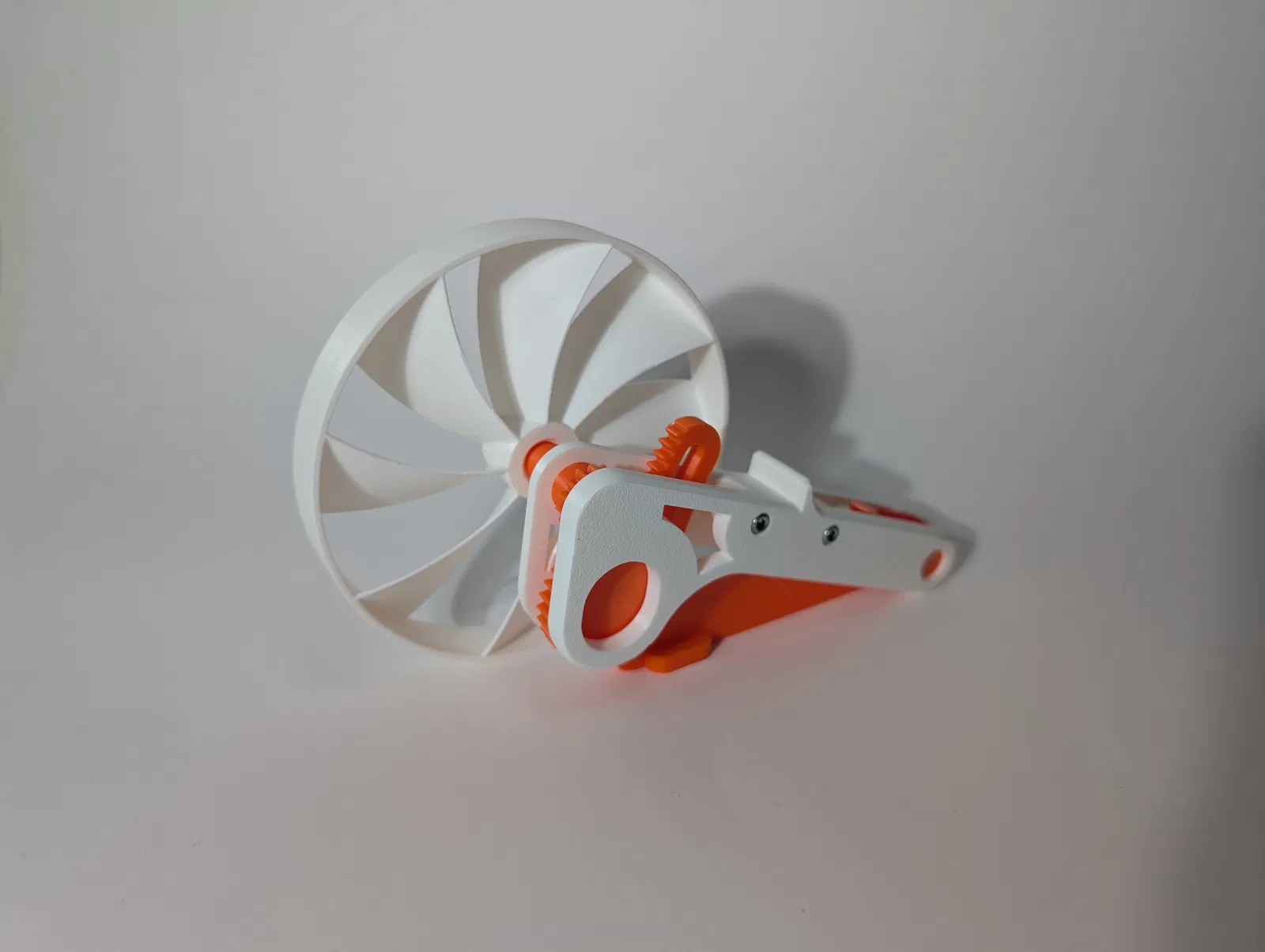

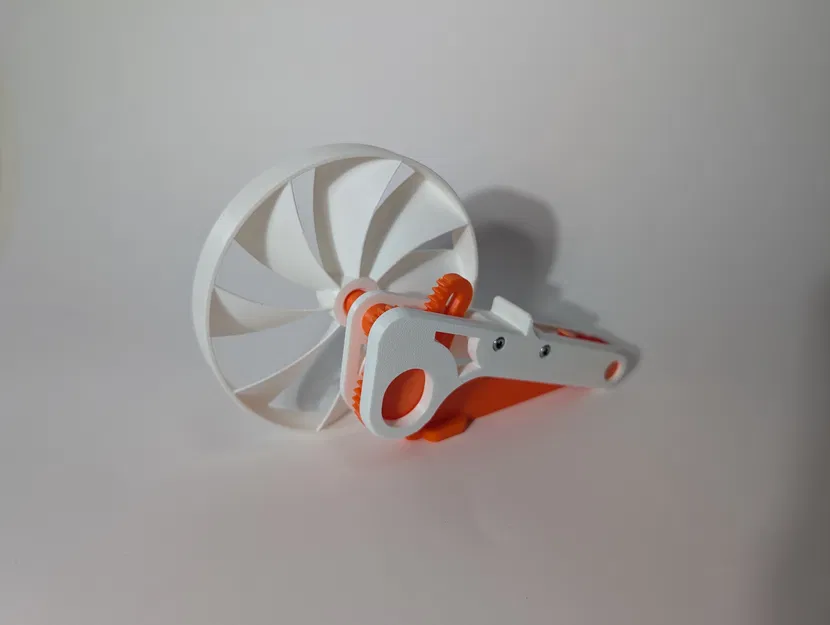

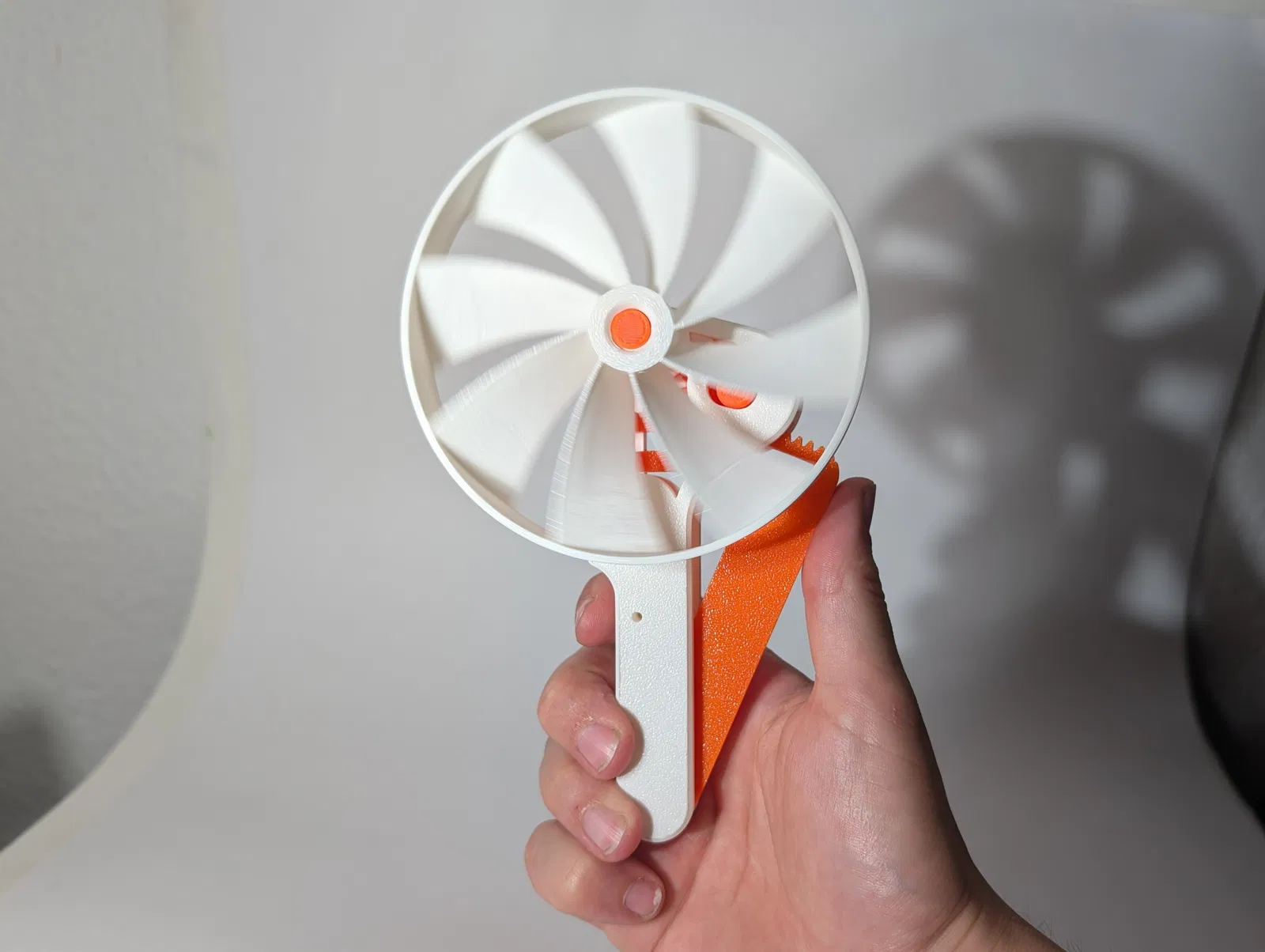

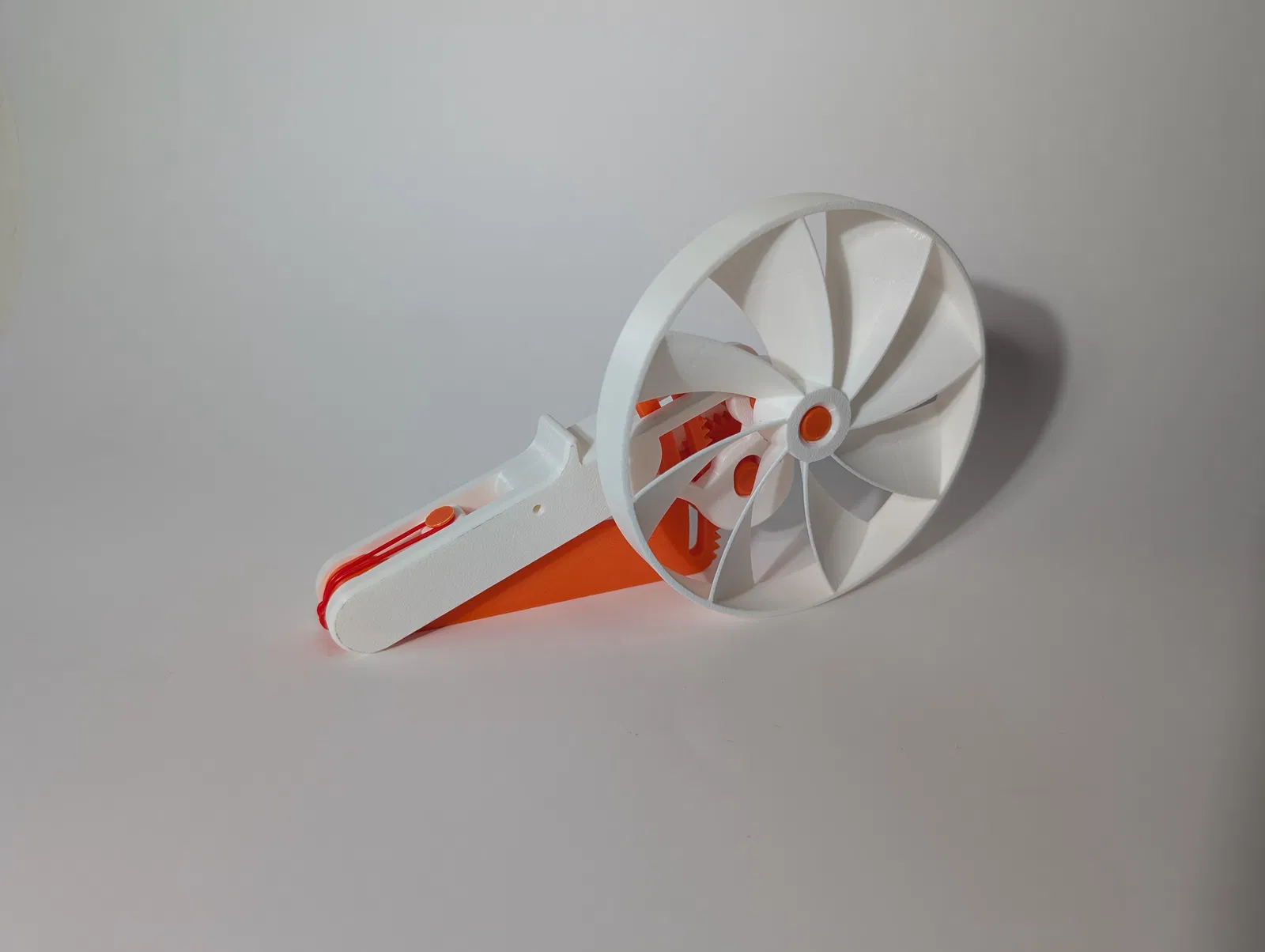

Đây là một cái quạt in 3D sử dụng cơ cấu bánh răng thanh răng. Bằng cách đẩy thanh răng vào bánh răng, bánh răng sẽ quay và dẫn động quạt. Hệ thống dây thun hồi cho phép thanh răng trượt trở lại tự do mà không dừng hay làm chậm quạt. Điều này cho phép bóp nhiều lần để tăng dần tốc độ quạt. Quạt tiếp tục quay bất kể khi nào thanh răng dừng hay đảo chiều.

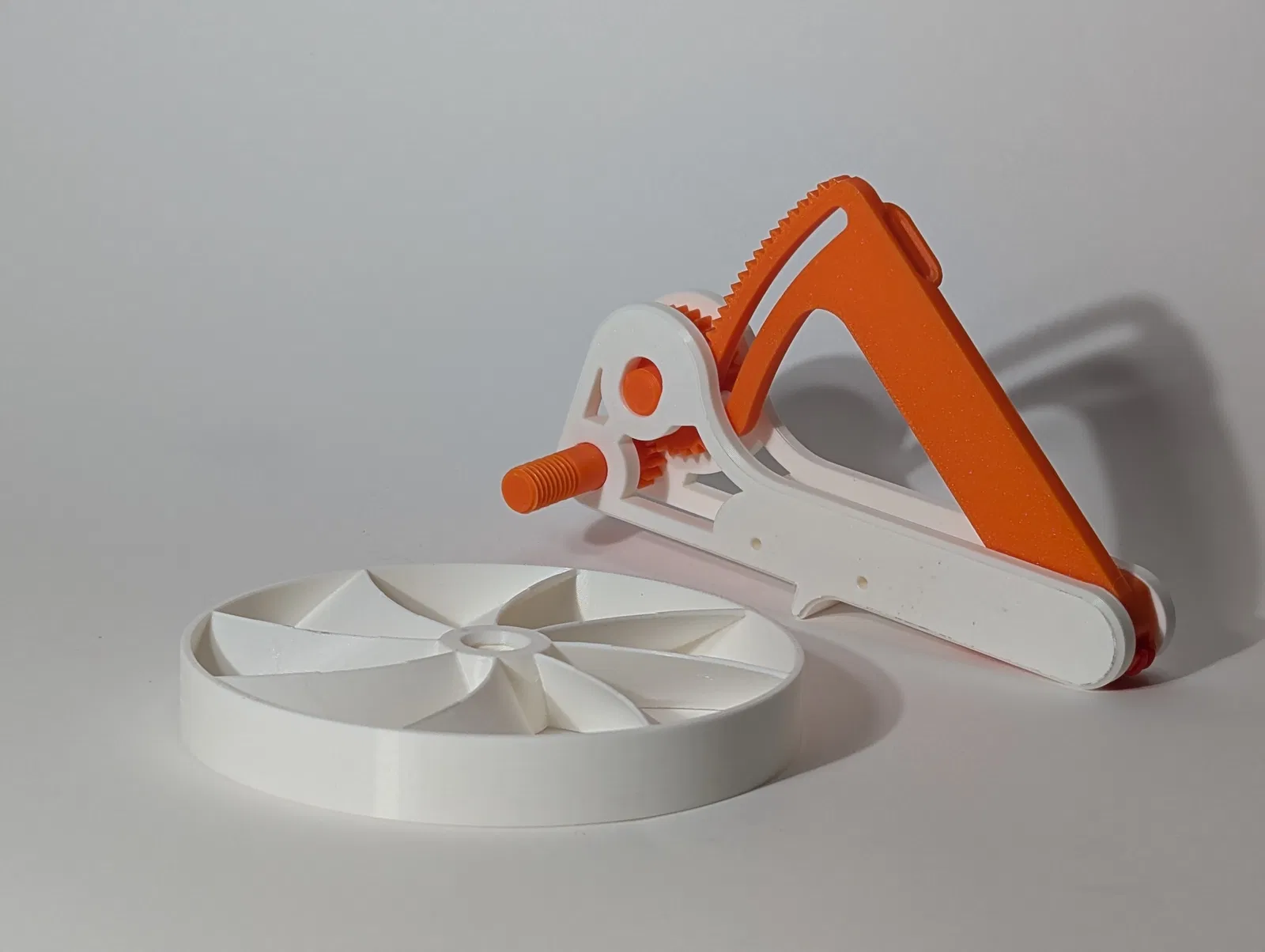

Quạt gắn qua ren trên trục, cái này cho phép dễ dàng thay đổi hay tháo quạt khỏi tay cầm. Nếu bạn muốn sáng tạo với cánh quạt thì tui để lại file step với hub quạt trần trong phần file để bạn chỉnh sửa.

Đây là gif về nguyên lý hoạt động:

Bánh răng lớn ngay lập tức nhả bánh răng nhỏ ra ngay khi không còn lực xoắn lên nó.

In ấn và Lắp ráp

Mô hình in ra thành các bộ phận riêng biệt và có thể lắp ráp mà không cần keo.

Khuyến nghị in trục có ren với 100% vật liệu đặc. Nó có xu hướng yếu do hướng in không thuận lợi.

Bạn sẽ cần thêm ngoài các bộ phận in 3D:

• 2x M3x10 (hoặc dài hơn tới 18)
• Dây thun

Làm theo hướng dẫn này để lắp ráp:

Đây là cách lắp dây thun:

Tui đã in Quạt của mình bằng nhựa ABS Trắng và Cam. Tui dùng brim để bám tốt hơn và ít bị cong vênh. Tui thấy ABS lướt rất tốt, điều này lý tưởng cho các ổ bi trơn này.

Tui đoán vật liệu tốt tiếp theo sẽ là PLA.

PETG có lẽ sẽ cần một ít dầu bôi trơn.

Nói thiệt với mấy bạn, gió thổi ra không mạnh lắm đâu (chơi chữ), nhưng bạn chắc chắn có thể cảm nhận được, và tốc độ thì có đó. Tui nghĩ với thiết kế quạt khác (mà đây là một chủ đề khá phức tạp), chắc chắn có rất nhiều tiềm năng.

Chúc bạn in vui!
