Mô hình AMOLF Countersnapping định dạng 3MF - Khuôn ép & Đầu nối

Nghe từ nhà thiết kế gốc Paul Ducarme (@PaulDucarme_3415198), ông ấy có các file chính thức đăng trên trang web của mình, khuyên mọi người nên xem chúng thay vì các file tôi đảo ngược, có lẽ sẽ cải thiện cơ hội làm ra thứ gì đó hữu ích với ít căng thẳng hơn.

Cảm ơn Paul, việc này cực kỳ vui và bổ ích khi được nghịch thử.

https://ducarme.github.io/projects.html

Tôi sẽ để cái này ở đây một thời gian vì có quá nhiều link trôi nổi trên mạng, không muốn bỏ ai lại phía sau.

• Thông tin cũ *

Đây là tất cả các file mô hình tôi có thể tìm thấy cho cơ chế countersnapping được giới thiệu trong video Veritasium ngày 30 tháng 6 năm 2025. Nhiều người đã hỏi về chúng, vì vậy tôi đã tìm các file gốc trong một tệp zip replication dung lượng 26gb của tác giả gốc, chuyển đổi các file từ định dạng Solidworks PAR sang 3MF bằng tài khoản OnShape miễn phí, đảo ngược các khuôn ép phun thành dạng dương bằng cách chỉnh sửa boolean đơn giản (Microsoft 3D builder vẫn hữu ích đáng ngạc nhiên) và tải các file STL kết quả lên đây trên Printables cho tiện.

Giờ thì phần khó đã xong, tôi sẽ thử xem vật liệu nào hoạt động tốt nhất với chúng. Tôi đang nghĩ đến PLA hoặc PETG cho các bộ phận rắn (không khoái ABS/ASA lắm vì tôi thích hít thở), với TPU có độ điền đầy cao cho các bộ phận linh hoạt.

Nếu TPU không đủ cứng hoặc đàn hồi, tôi vẫn còn một cuộn polypropylene chưa sử dụng mà tôi đã mua tùy hứng khoảng 6 tháng trước, có thể hoạt động tốt, vì nó có thể chịu được sự uốn cong lặp đi lặp lại mà không bị gãy. Ngoài ra, có lẽ đáng thử PBT hoặc một trong những loại PLA linh hoạt đắt đỏ điên rồ đó.

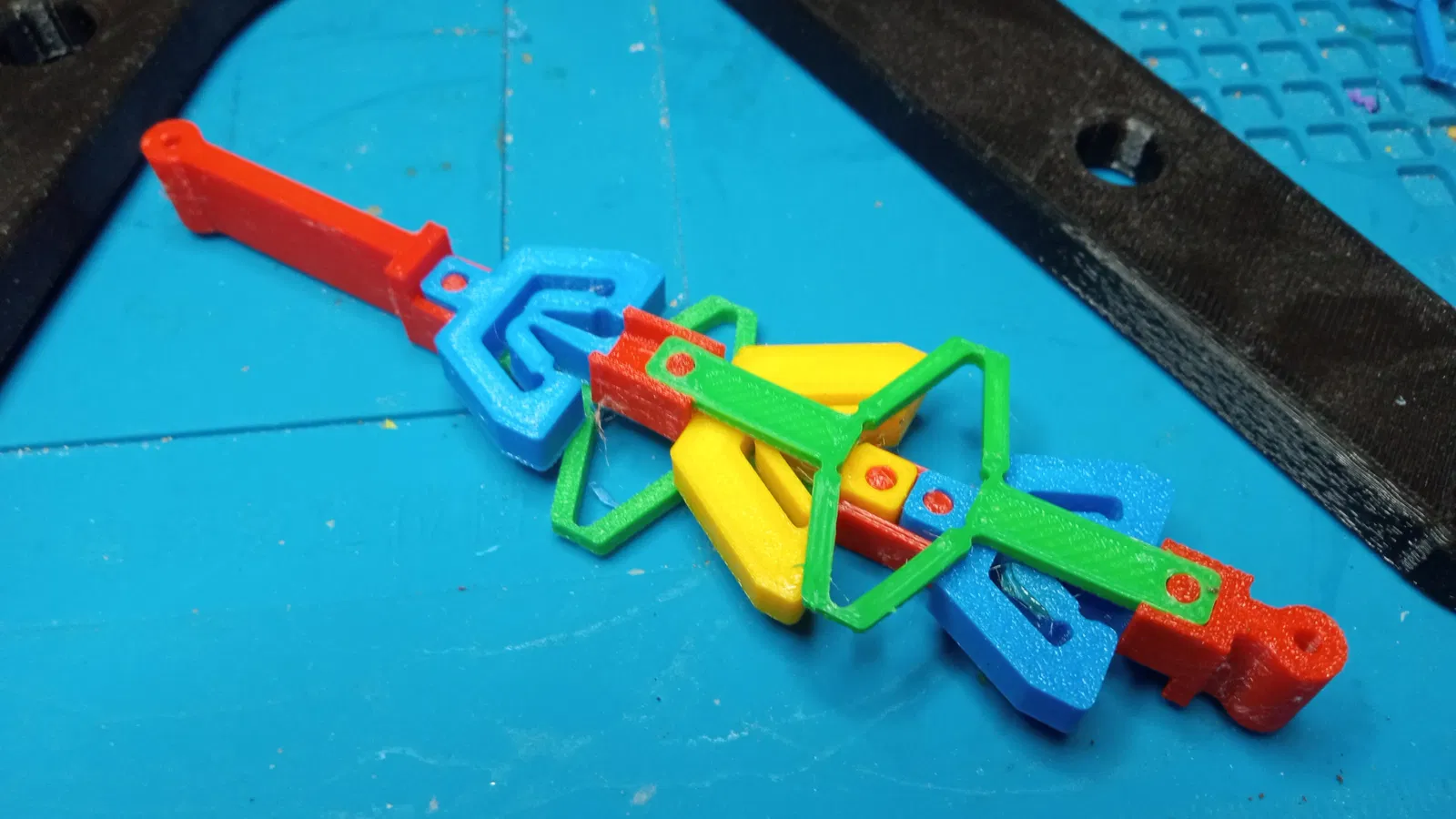

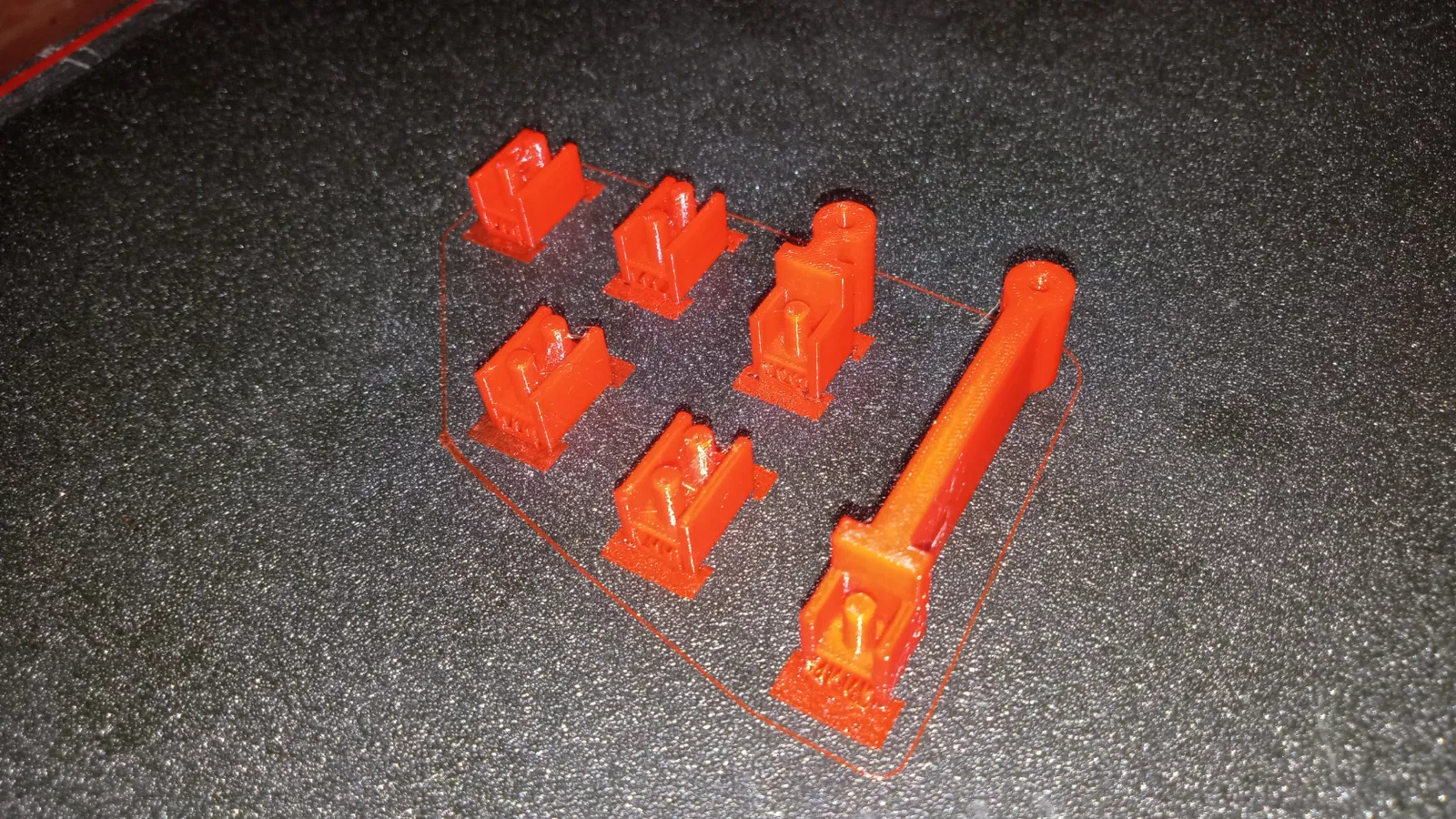

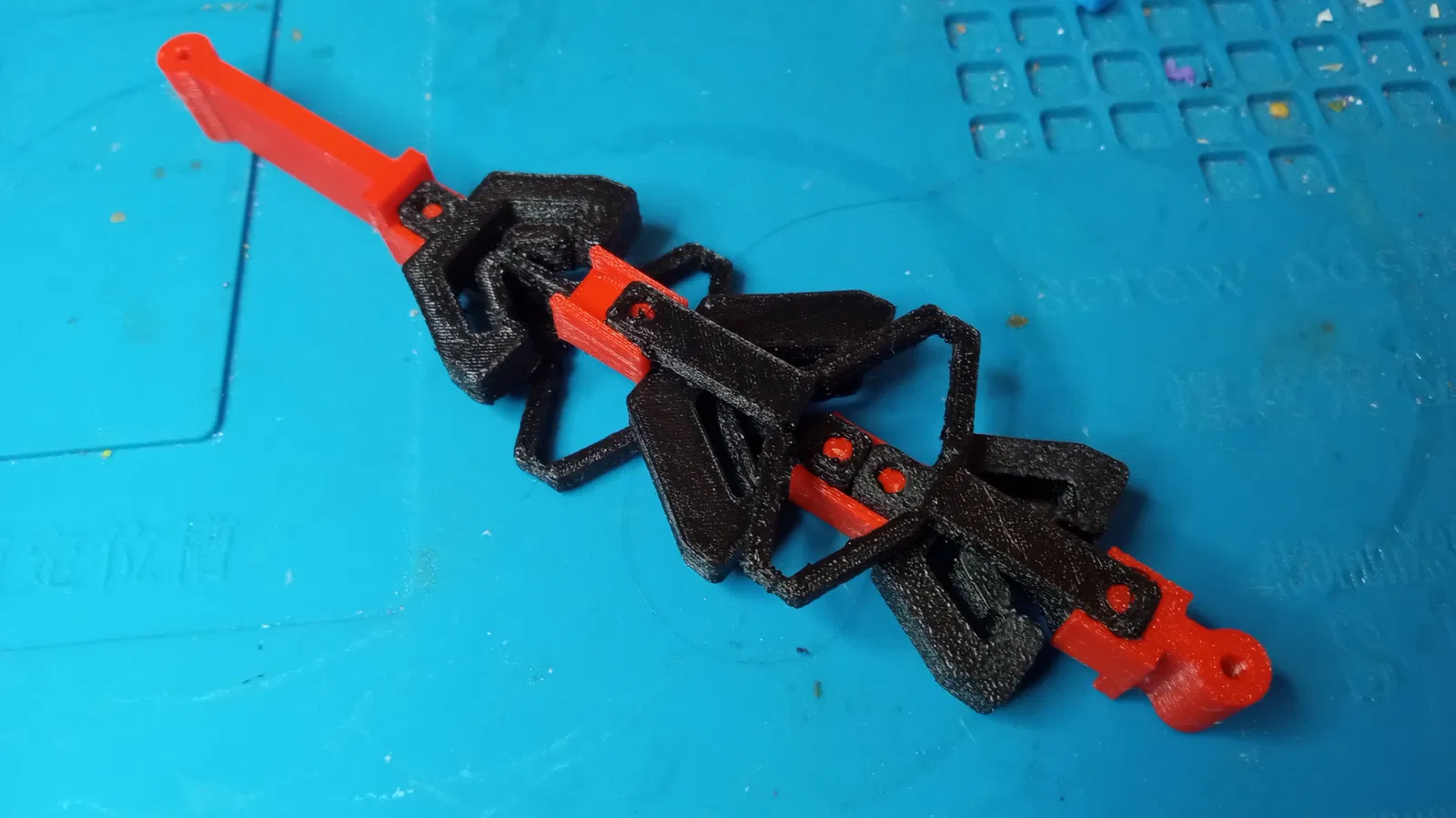

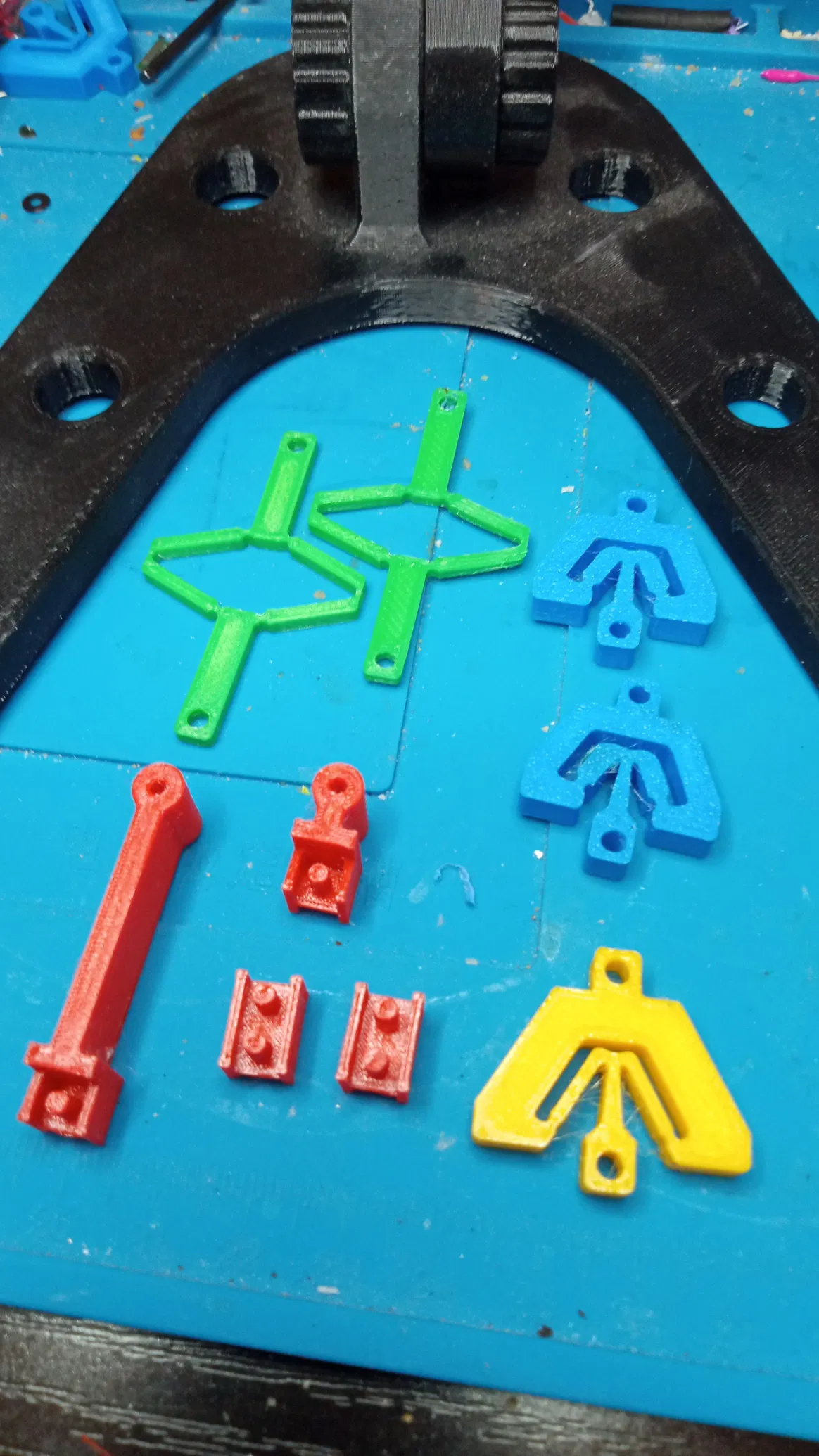

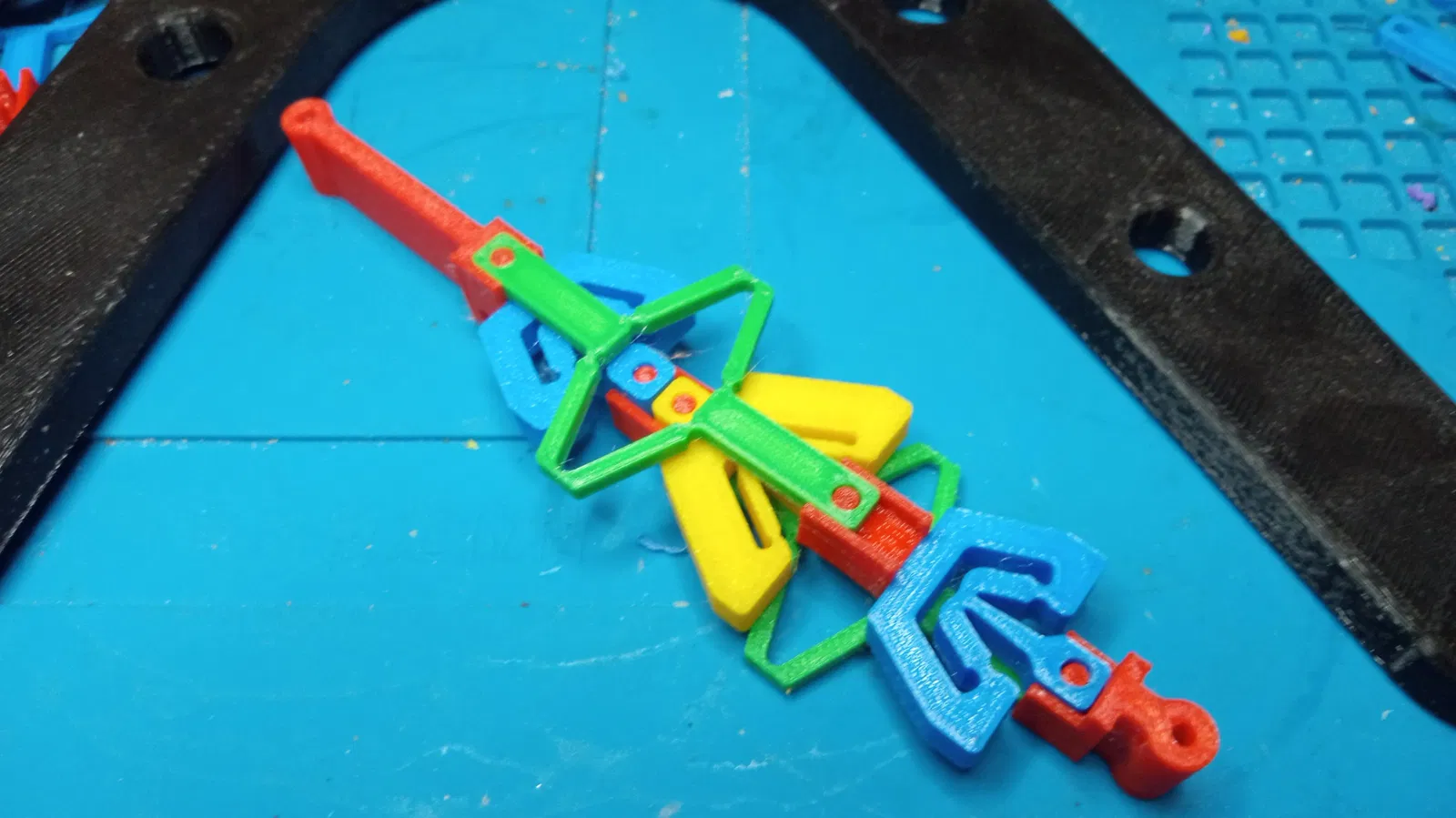

Cấu tạo cơ bản: 2 đầu nối (ngắn hoặc dài, tùy ý), 2 đầu nối ngang-dọc, 2 khối làm cứng, 2 khối làm mềm và 1 khối nonmonotonic để tạo thành phiên bản trong phần đầu của video.

Thay đổi: Các lỗ có vẻ hơi chật, có lẽ là cố ý để bù cho thứ trông giống như silicone mềm, vì vậy tôi đã tạo một phiên bản thay thế với các lỗ 3mm, hoàn toàn vừa vặn với các bản in PETG và TPU của tôi.

Tôi không tạo ra các mô hình gốc, chỉ săn lùng chúng, chuyển đổi và làm cho chúng phục vụ ý muốn của tôi (chỉnh sửa tinh tế để chúng thân thiện với việc in hơn).

Chúc vui với sự điên rồ này, tôi chắc chắn sẽ như vậy.

Nguồn tài liệu gốc:

https://www.youtube.com/watch?v=-QTkPfq7w1A&ab_channel=Veritasium

https://www.youtube.com/watch?v=KxtkcL0z5j0&ab_channel=AMOLF

https://amolf.nl/publications/exotic-mechanical-properties-enabled-by-countersnapping-instabilities

https://www.pnas.org/doi/10.1073/pnas.2423301122#supplementary-materials

https://zenodo.org/records/15115687
