Vỏ hộp SDrive-MAX cho màn hình 2.4"/2.8"
- Lượt tải
- 285
- Lượt thích
- 9
- Lượt coi
- 1.453
- Bản remix
- 0
- Bình luận
- 0
File 6 4,3 MB
- sdrive-max-case-zl-24-v12-top_1766765912.stlSTL · 163,7 KB
- sdrive-max-case-zl-24-v12-bottom_1766765913.stlSTL · 97,5 KB
- sdrive-max-case-zl-28-v15-top_1766765914.stlSTL · 173,3 KB
- sdrive-max-case-zl-28-v15-bottom_1766765915.stlSTL · 97,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #179560
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả
CZ: Veškeré návody k výrobě i použití v češtině naleznete na této stránce: https://3d.odkaznik.cz/sdrive-max

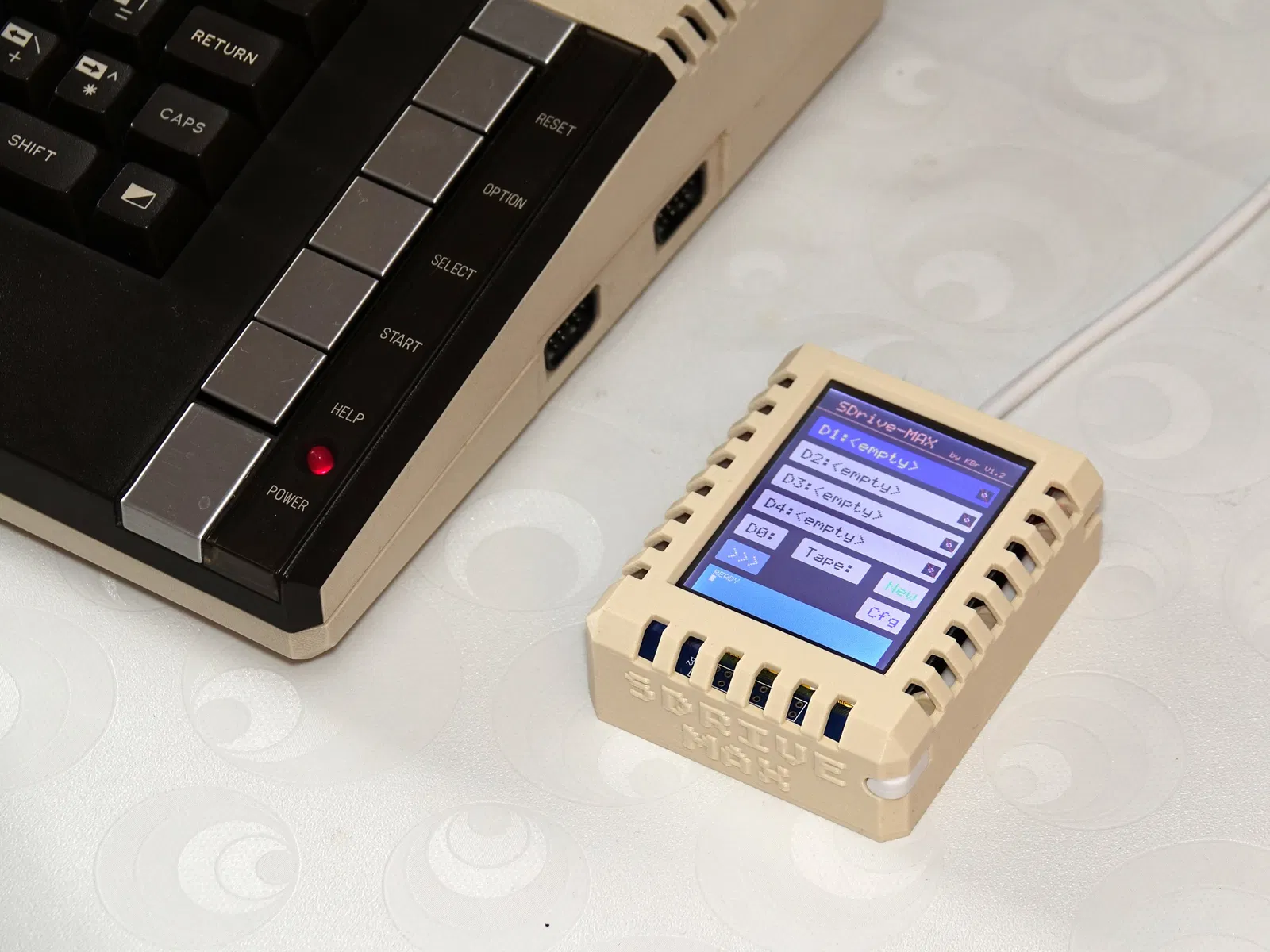

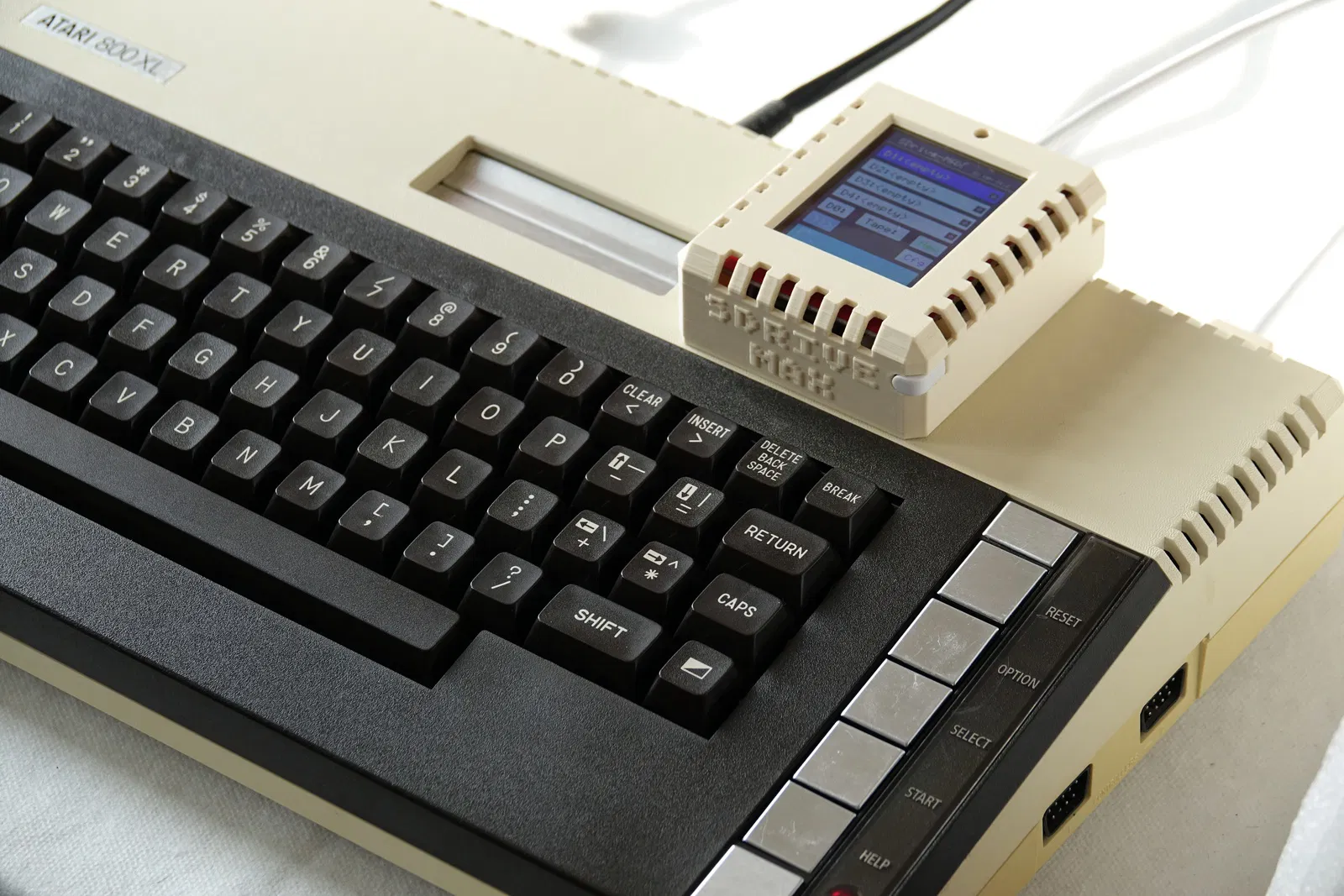

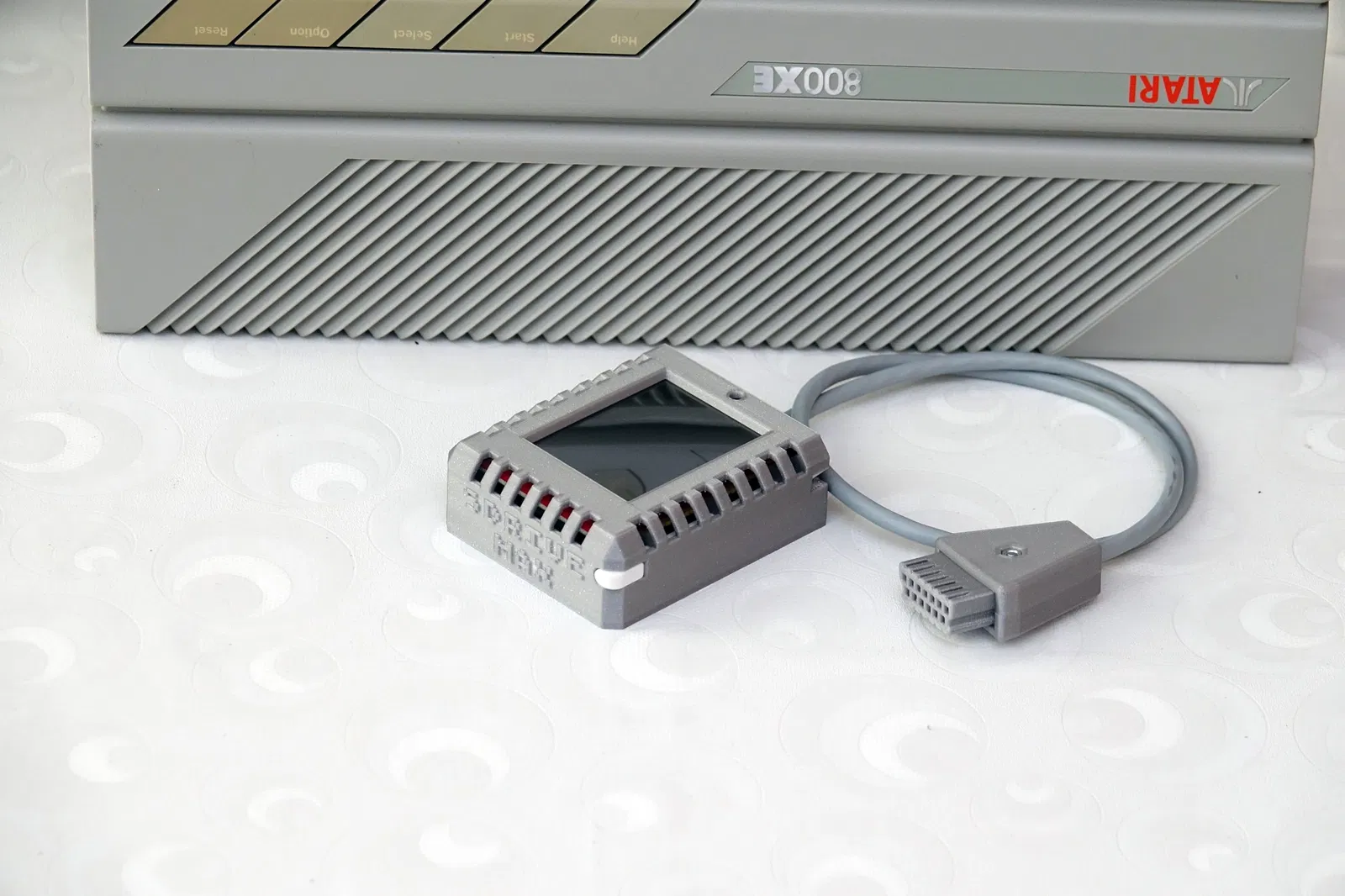

SDRIVE-MAX
Phiên bản vỏ hộp này được thiết kế lại hoàn toàn từ đầu. Khi thiết kế và lựa chọn phần cứng, tôi đã giải quyết các vấn đề sau:
- thiết kế hộp quen thuộc nhưng độc đáo,

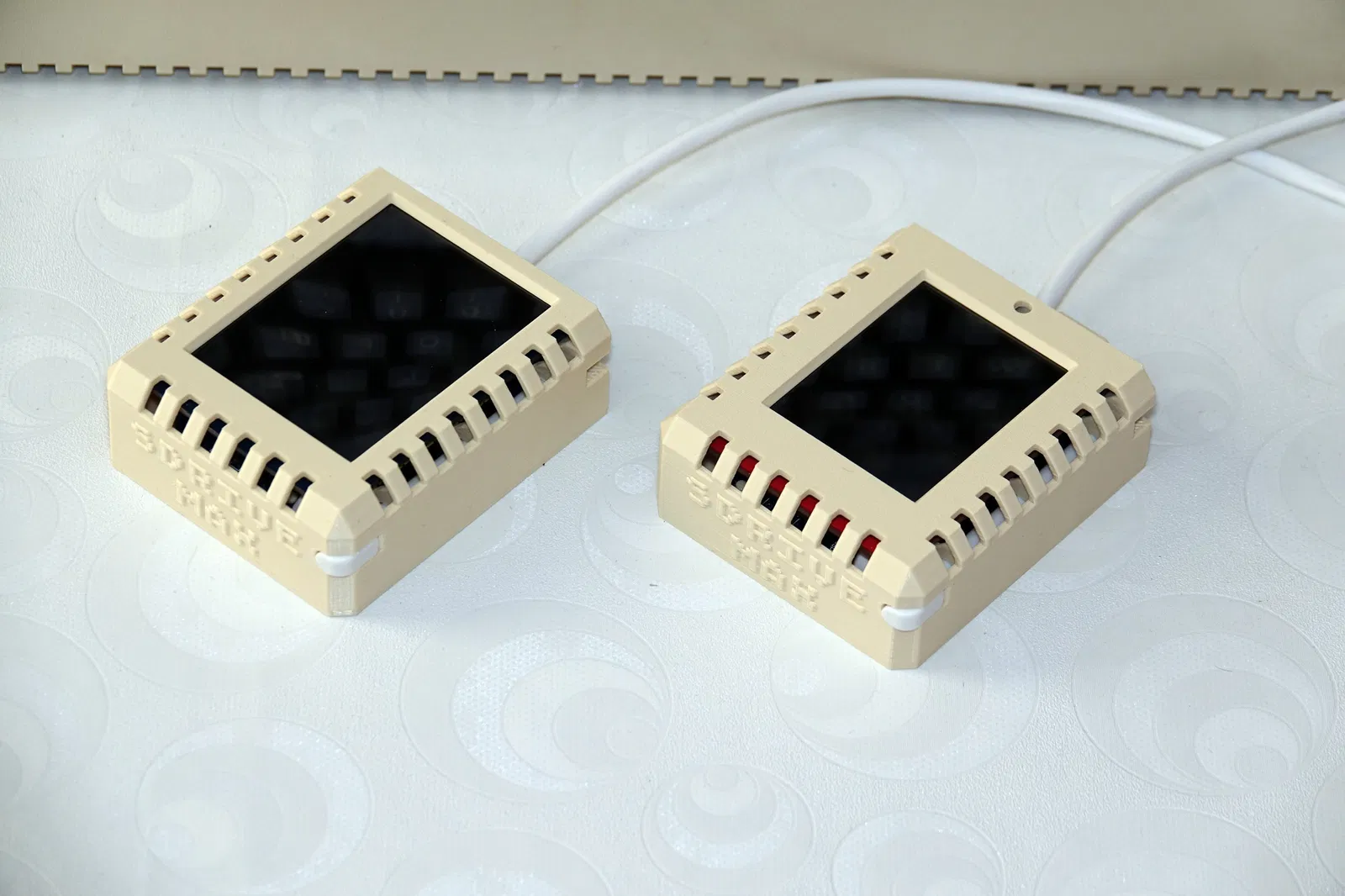

- các mẫu cho cả kích thước màn hình 2,4" và 2,8",
- vị trí màn hình chính xác - không có cáp nguồn hay kết nối bị lỏng lẻo, mọi thứ cắm vào phía sau như bình thường,

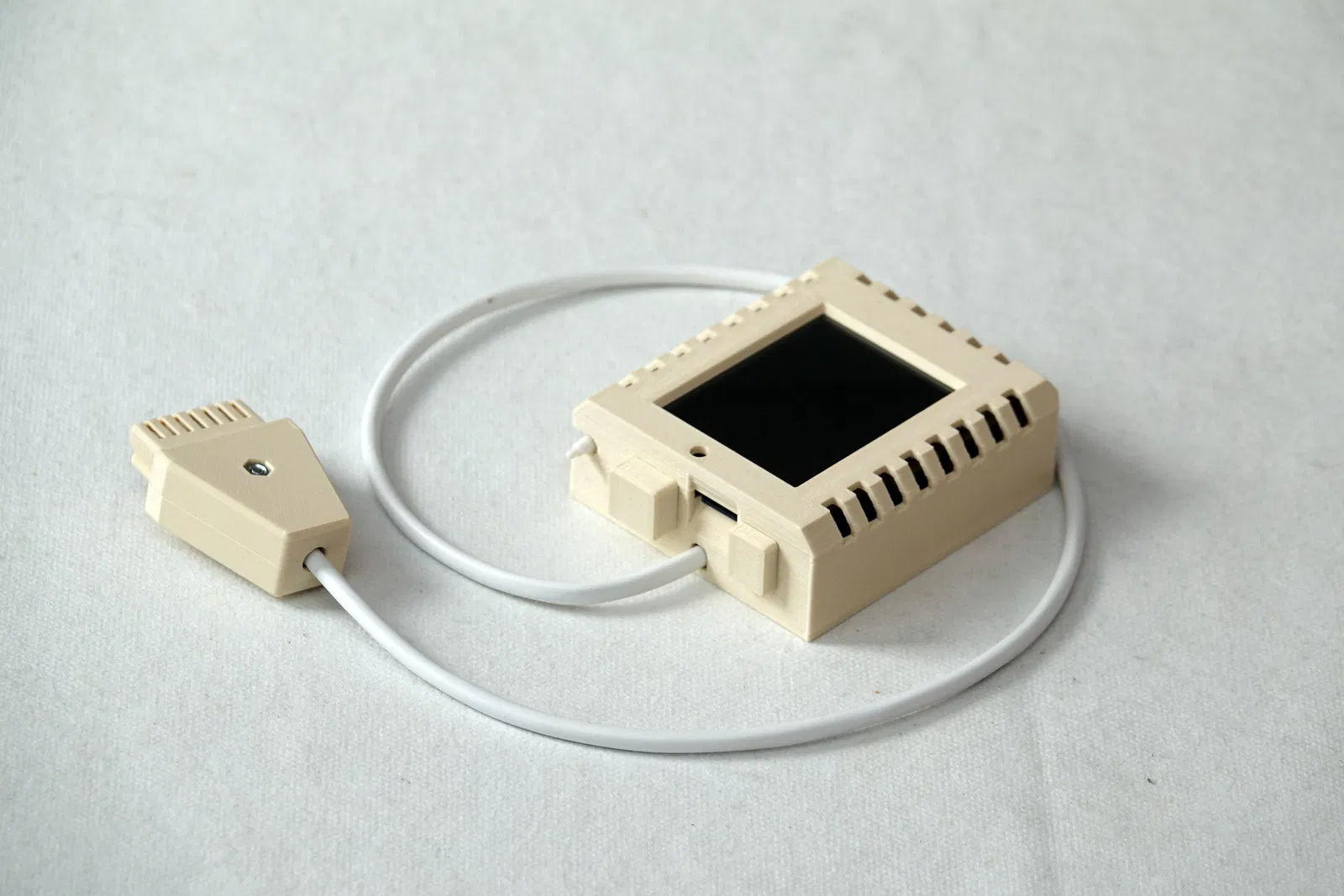

- thêm nắp bảo vệ cho cổng nguồn và cổng USB,
- một lỗ để cần điều khiển trượt vào, phía trước và phía sau,
- mở cho phép reset độc lập SDrive-MAX (chỉ phiên bản 2,4"),
- lắp đặt và tháo gỡ tốt hơn (4 ốc).
HƯỚNG DẪN IN
Mô hình có sẵn các bộ phận hỗ trợ. Sau khi in, cần gỡ bỏ cẩn thận.
- Rafts: Không
- Supports: Có sẵn
- Layer: 0,2
- Infill: 100 %
VIDEO
PHẦN CỨNG
Các mô hình phù hợp với phần cứng sau:

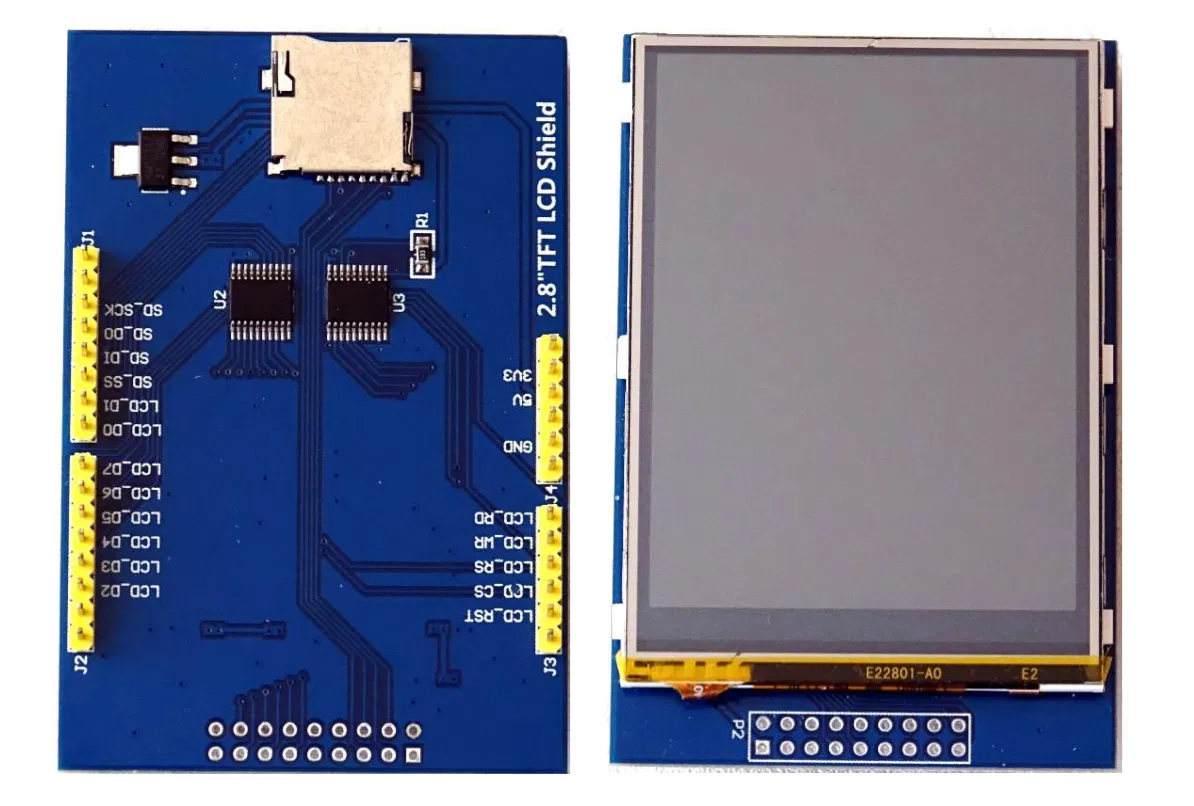

Màn hình LCD 2,8" SPI 320x240, driver: ILI9341:

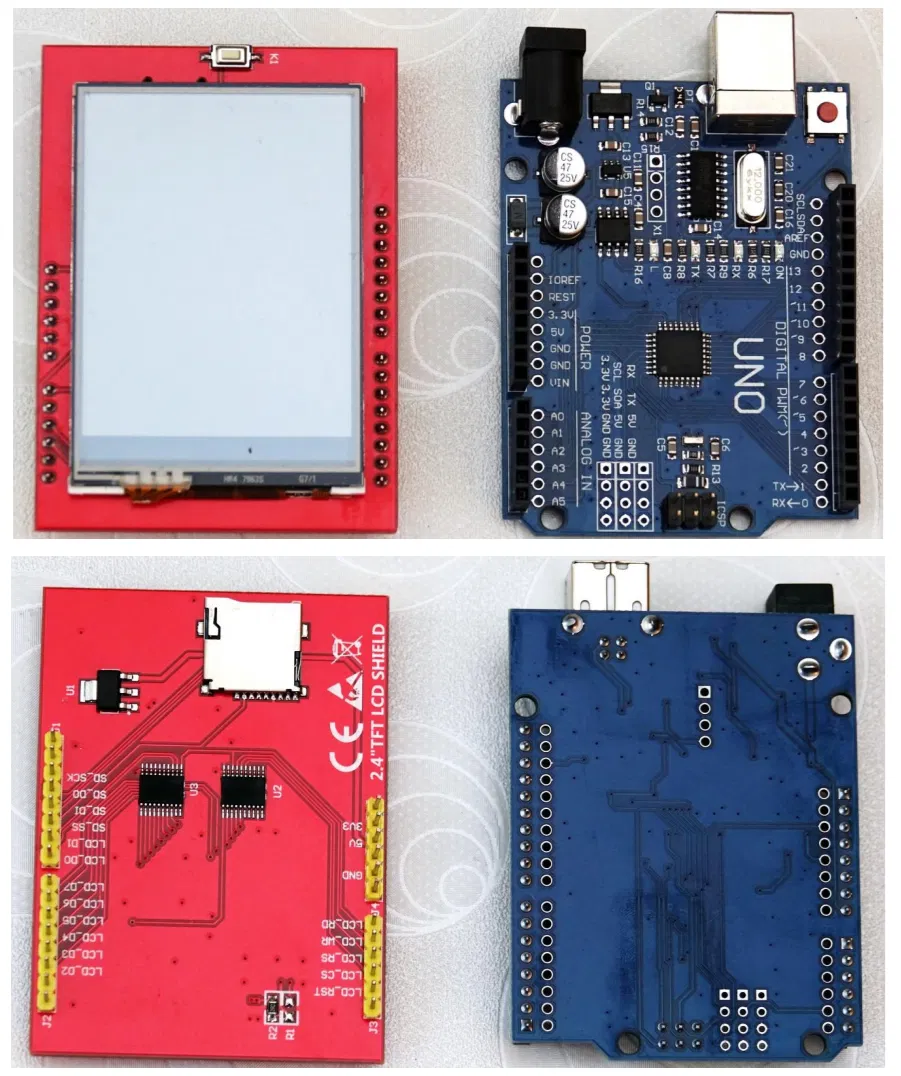

Màn hình LCD 2,4" SPI 320x240, driver: ILI9341 và Arduino Uno clone ("Bestduino" cho SDrive-MAX)

Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 6
- Tổng dung lượng
- 4,3 MB
- File lớn nhất
- 3,7 MB
