Chụp Loa và Viền Apache 1800 NVX 4x6

Tác giả DylanKirby_2875644

Lượt tải
351
Lượt thích
38
Lượt coi
1.806
Tải tất cả (.zip)· 10 file · 18,7 MB· 18,7 MB

File 10 18,7 MB

  • jig_1766725956.stlSTL · 680,8 KB
  • outer_trim_1766725957.stlSTL · 5,5 MB
  • grill_1766725960.stlSTL · 2,5 MB
  • behind_grill_1766725961.stlSTL · 6,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#178528
Ngày đăng

Mô tả

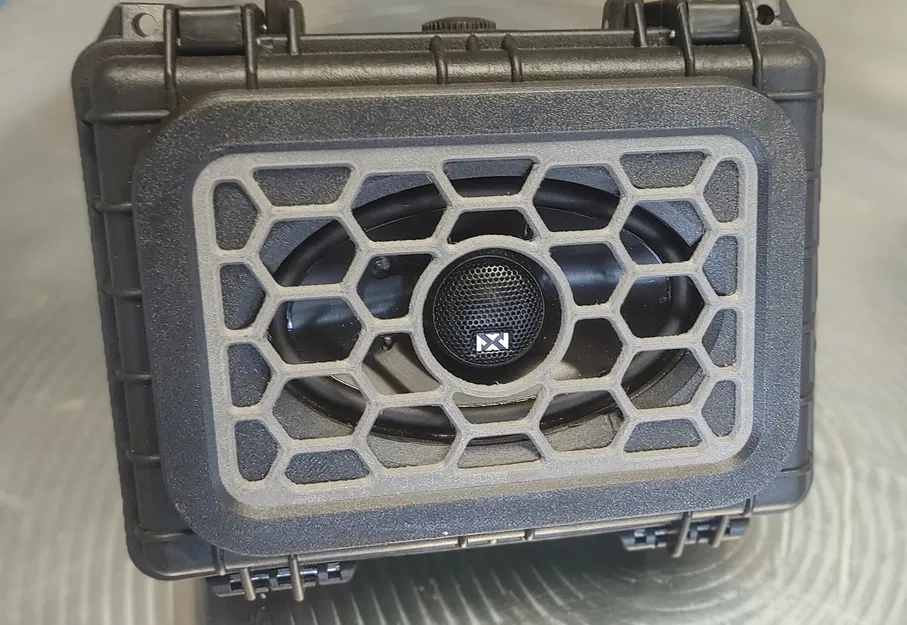

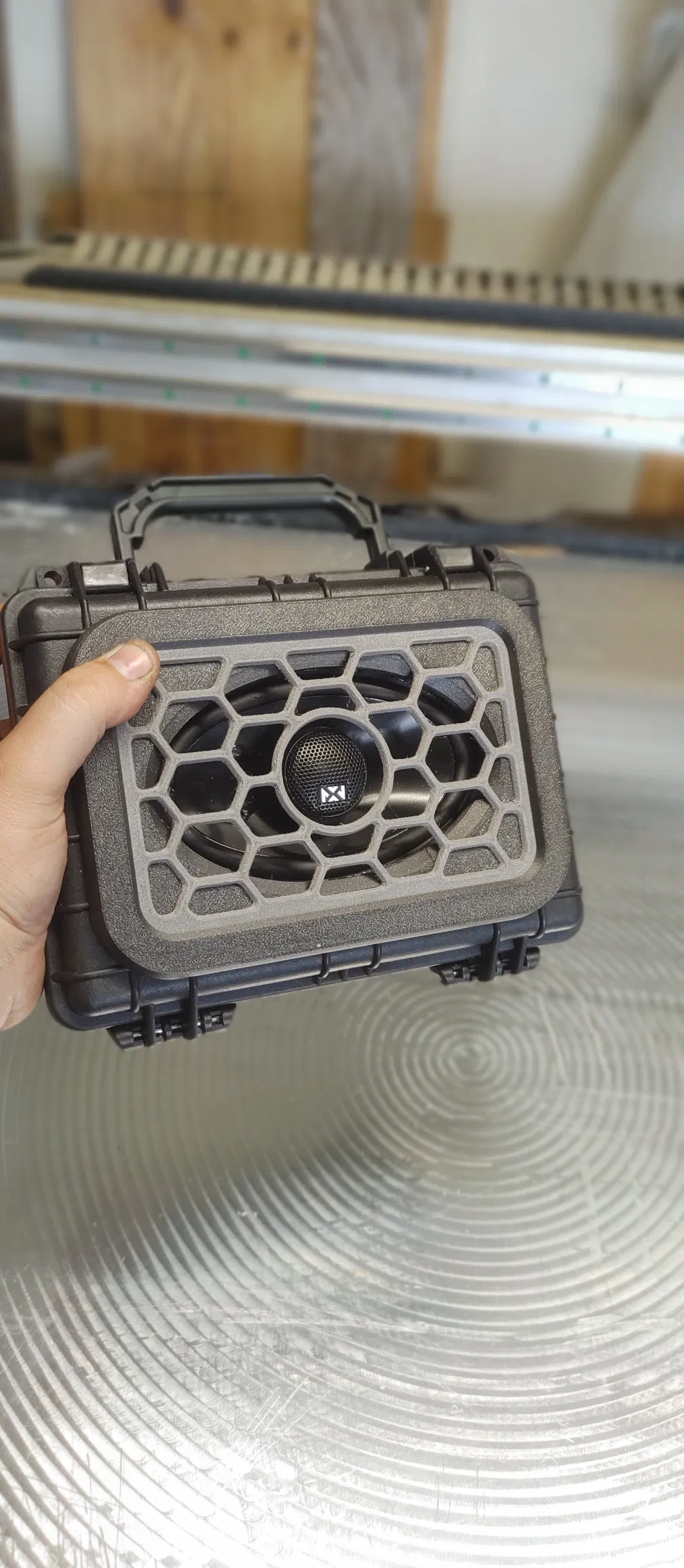

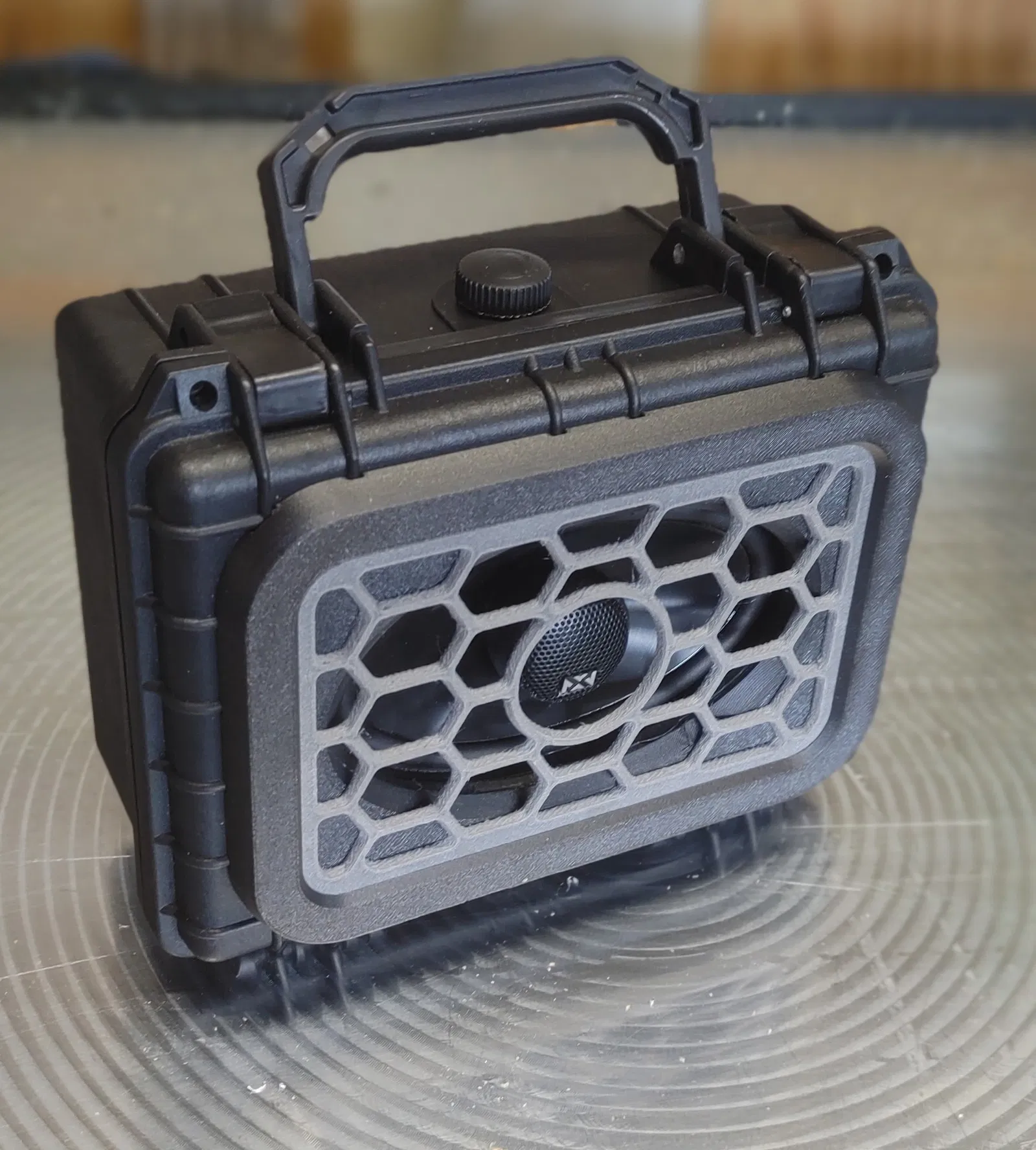

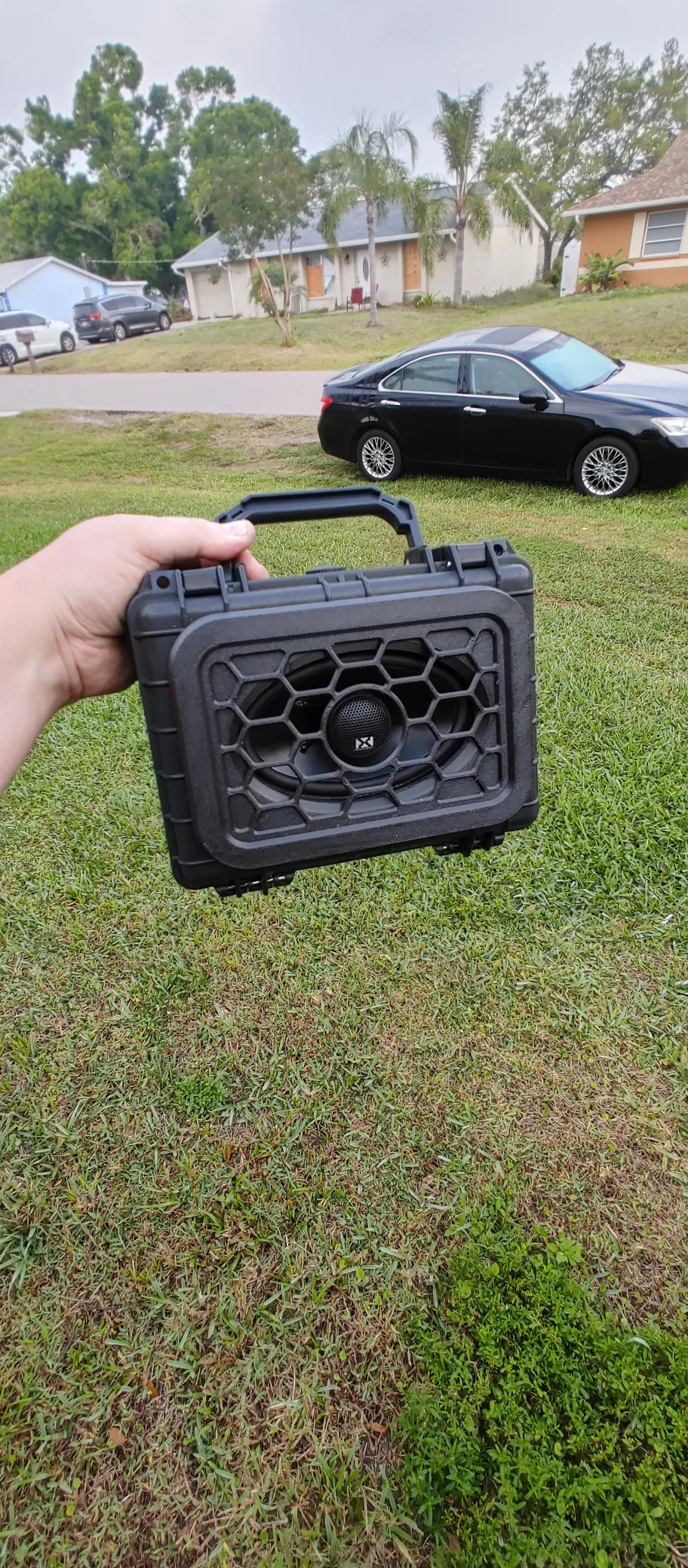

Thiết kế cho thùng máy Apache 1800, cho một driver NVX® NSP46 kích thước 4" x 6".

Có file .step đi kèm nếu bạn muốn chỉnh sửa cho các driver khác.

Phần viền ngoài cần 6 ốc vặn ren nhiệt m4, và được lắp bằng 6 vít m4x8mm.

Bộ gá có tất cả các lỗ cần khoan để lắp viền và loa, cùng với một khuôn cắt để làm theo.

Phần loa và đệm gioăng được lắp từ dưới nắp bên trong thùng máy bằng vít m4. (nên dùng ốc khóa)

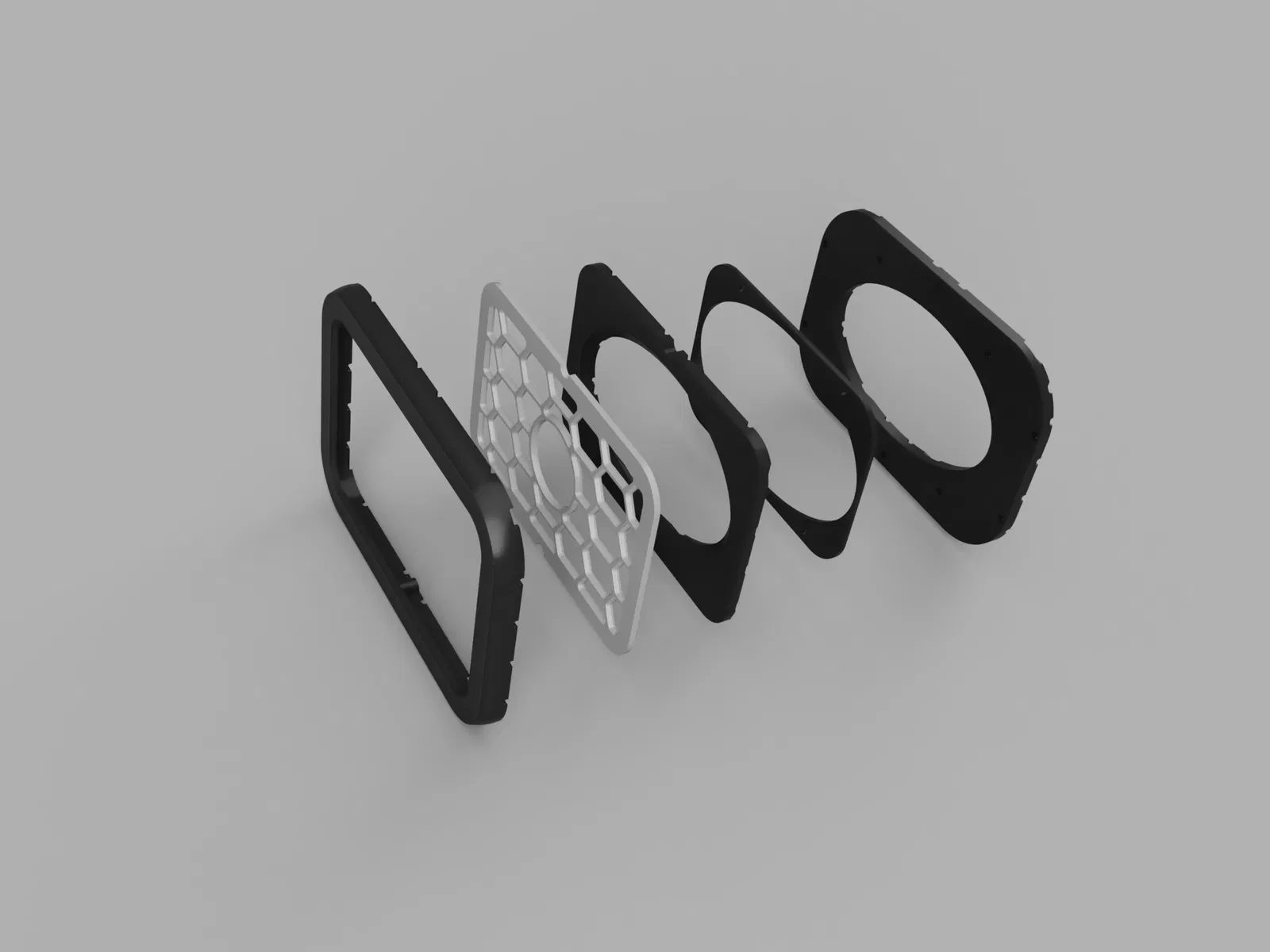

Lưới tản nhiệt và phần viền dưới lưới được gắn vào viền ngoài, sau đó bắt vít vào thùng máy từ bên trong nắp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
10
Tổng dung lượng
18,7 MB
File lớn nhất
6,7 MB
