Chào mọi người!

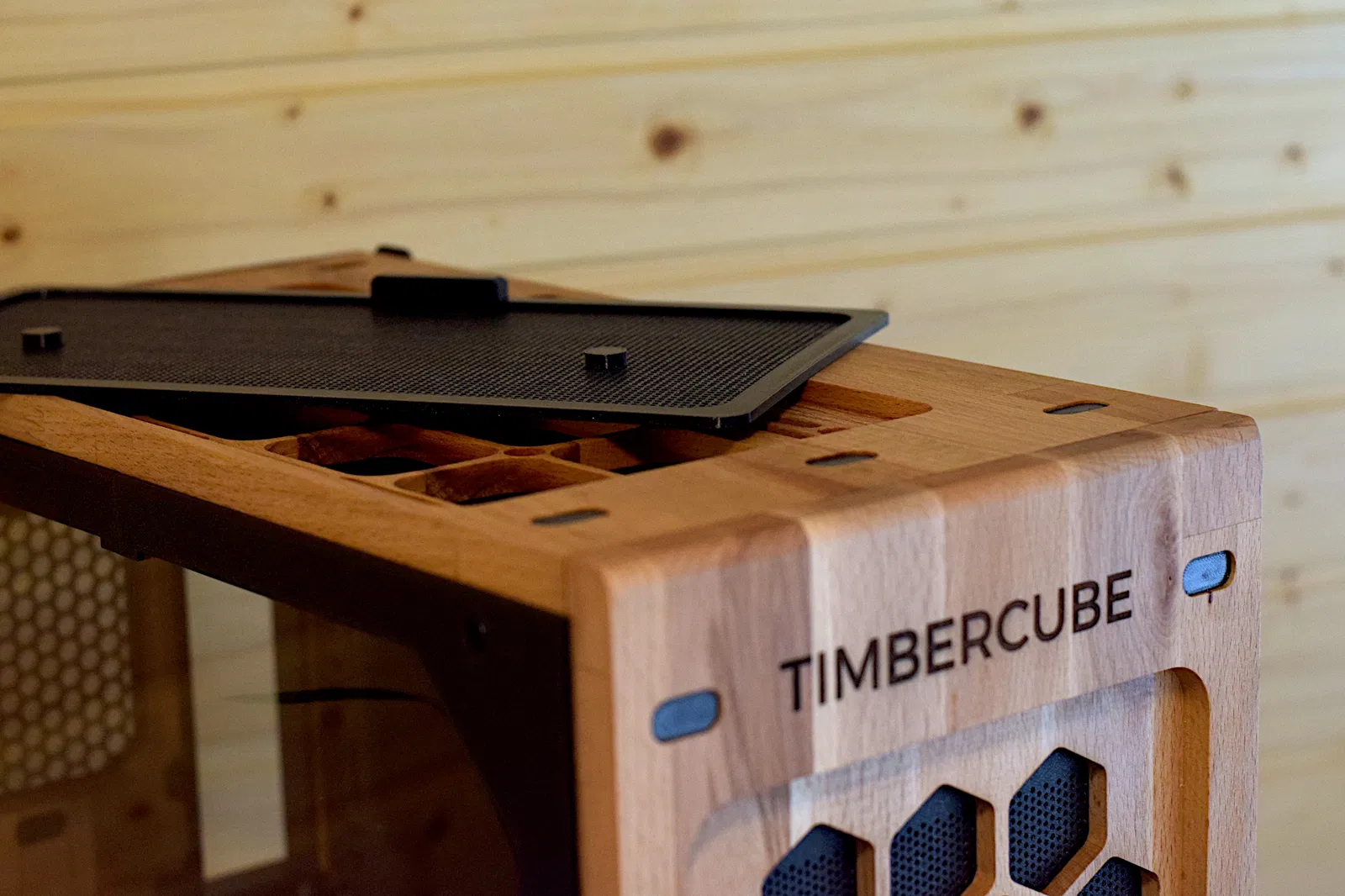

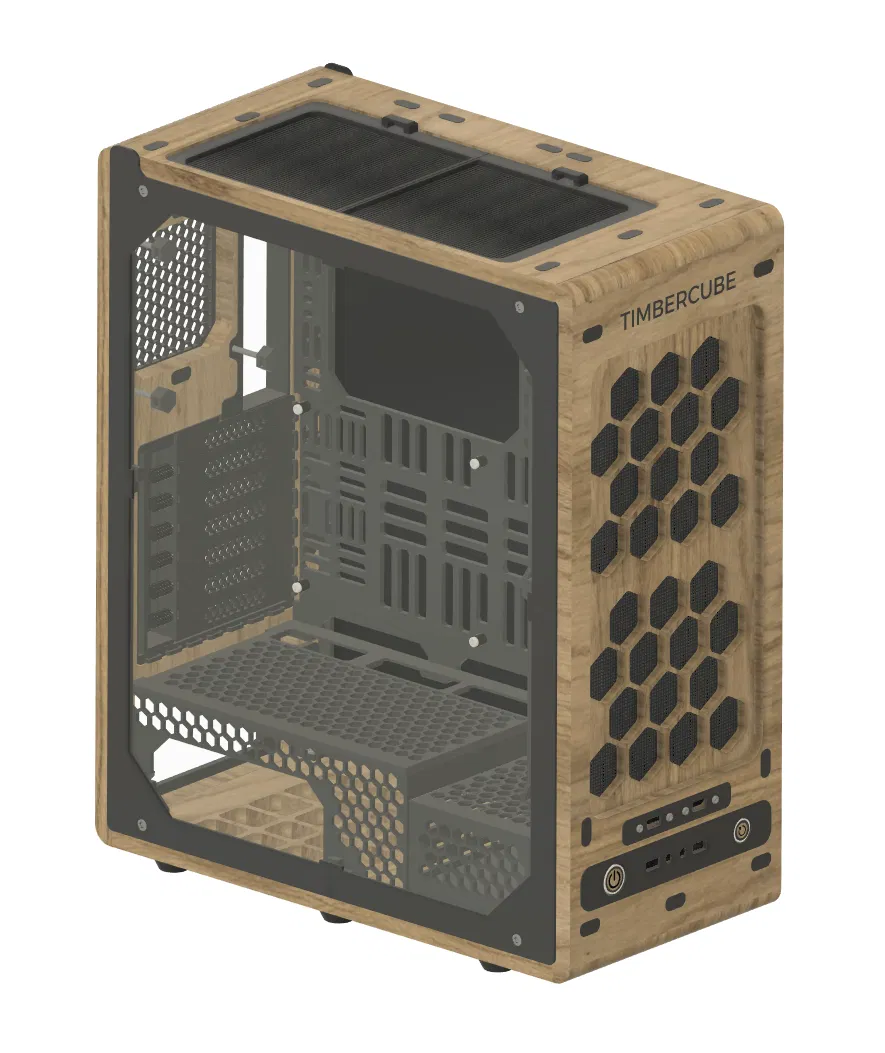

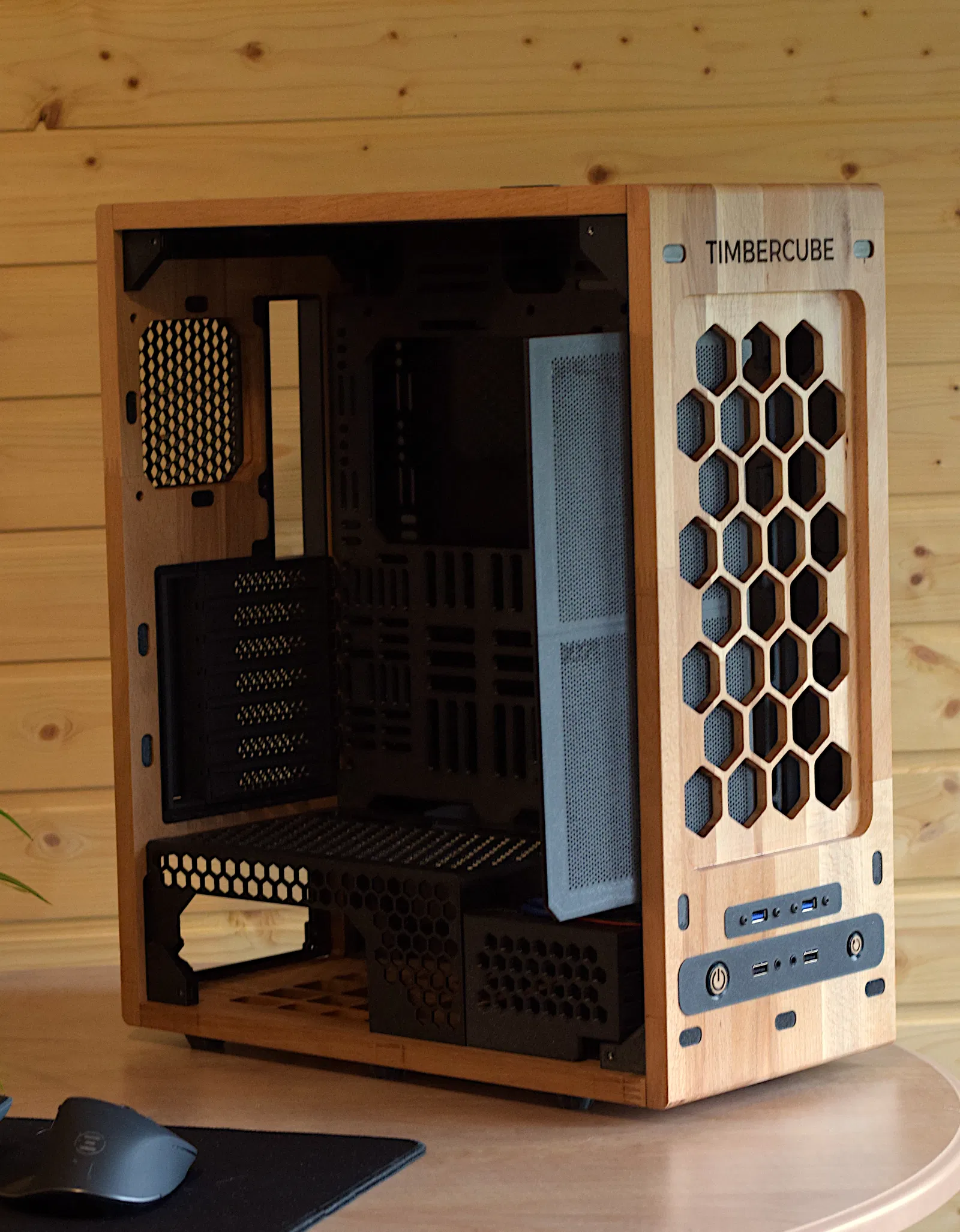

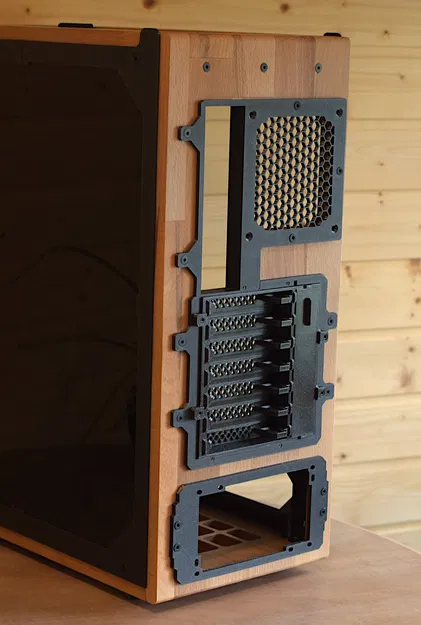

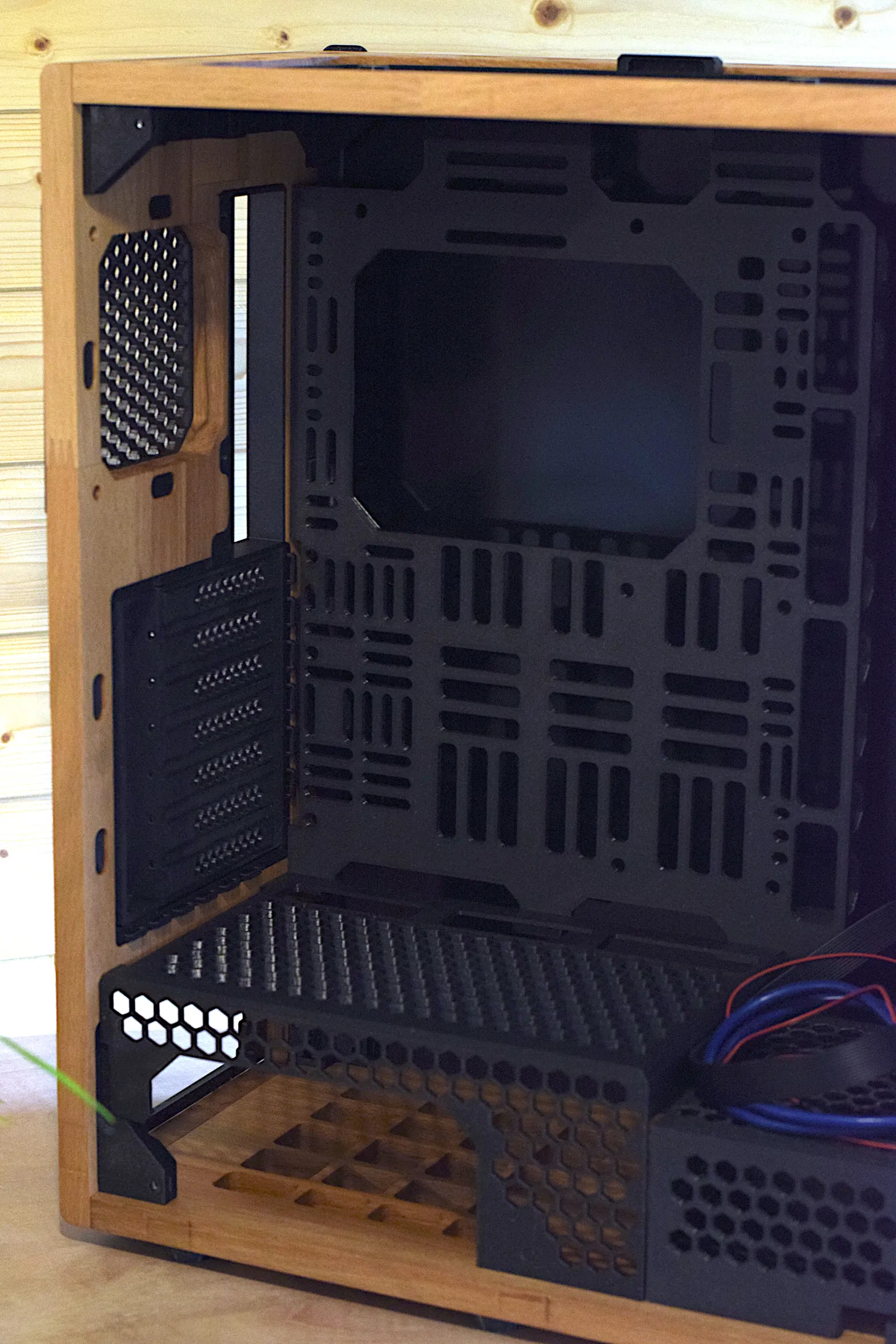

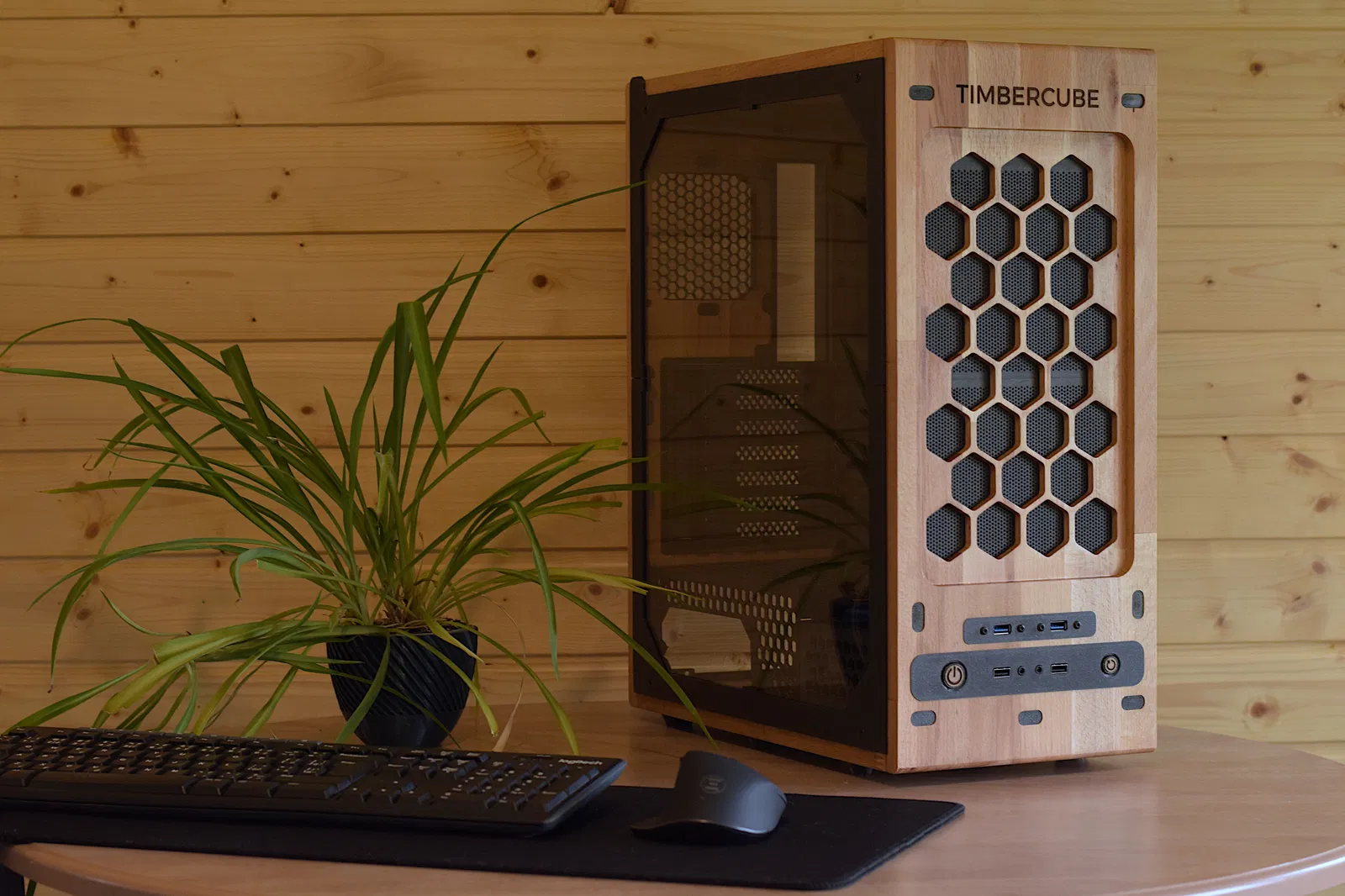

Case TimberCube R2 này (tên mã Rhino) là một case PC ATX mid-tower cỡ lớn, sử dụng các khớp nối, giá đỡ và đế 3D-in để lắp đặt phần cứng PC của bạn. Các tấm mặt trước, trên, sau và dưới được làm bằng gỗ (nhưng bạn có thể in chúng nếu muốn thử) và cả hai tấm mặt bên đều là kính. Nó được trang bị bộ lọc tản nhiệt phía trước và phía trên, giá đỡ GPU ngang/dọc (có thể chuyển đổi) và hộp HDD có thể tháo rời để dễ dàng lắp đặt.

Tất cả các bộ phận có thể in được đã được thiết kế lại để phù hợp với Prusa i3/MK4/CORE One (kích thước khu vực in tối thiểu 250210 mm (XY), không yêu cầu nhiều Z).

Trong trường hợp bạn gặp khó khăn trong việc tìm kiếm một số bộ phận được liệt kê bên dưới, các tấm gỗ, tấm kính, ốc vít và các phụ kiện khác có sẵn trên Etsy:

https://www.etsy.com/listing/4338470465/timbercube-r2-atx-case-non-printable#

Trong Danh sách file, bạn sẽ tìm thấy hướng dẫn lắp ráp.

Định dạng bo mạch chủ: ATX, mATX (Micro ATX), mITX (Mini ITX) Kích thước: Midi tower Chiều dài ngoài (mm): 432 Chiều cao ngoài (mm): 503 Chiều rộng ngoài (mm): 214

Vị trí I/O: Mặt trước (dưới) Cấu hình I/O: Giắc cắm âm thanh, 2x USB 2.0, 2x USB 3.0, nút nguồn, nút reset

Chất liệu mặt panel: Gỗ sồi Châu Âu Chất liệu khớp nối: PETG Panel mặt bên (trái): Kính (trong suốt) Panel mặt bên (phải): Kính (đen)

Khả năng chứa ổ đĩa: 1x 3.5“ + 1x 2.5“ / 2x 3.5“

Chiều cao tản nhiệt CPU tối đa (mm): 155 Chiều cao GPU tối đa (mm): 157 (bao gồm 35 mm không gian cho cáp nguồn) Chiều dài GPU tối đa (mm): 350 Chiều dài PSU tối đa (mm): 264 Chiều rộng PSU tối đa (mm): 153 Chiều cao PSU tối đa (mm): 92

Giá đỡ GPU: Ngang/dọc

Quạt trên (mm): 2x 120 / 2x140 Quạt trước (mm): 2x 120 / 2x140 Quạt sau (mm): 1x 120 Bộ lọc quạt: Trước, trên Bộ tản nhiệt tùy chọn chỉ ở trên: 120 / 240

Có thể tùy chọn: Phụ kiện chống xệ GPU

Phần cứng có thể mua

• 1x bảng I/O (2x USB 2.0, hai cổng âm thanh tiêu chuẩn)
• 1x cáp USB 3.0 kép
• 2x công tắc nguồn/reset bo mạch chủ tiêu chuẩn
• 2x vòng đệm kim loại hình trụ phủ PTFE
• 2x tấm kính (360x430 mm)
• 16x nam châm neodymium hình trụ 3x5 mm
• 6x miếng đệm cao su tròn 20 mm

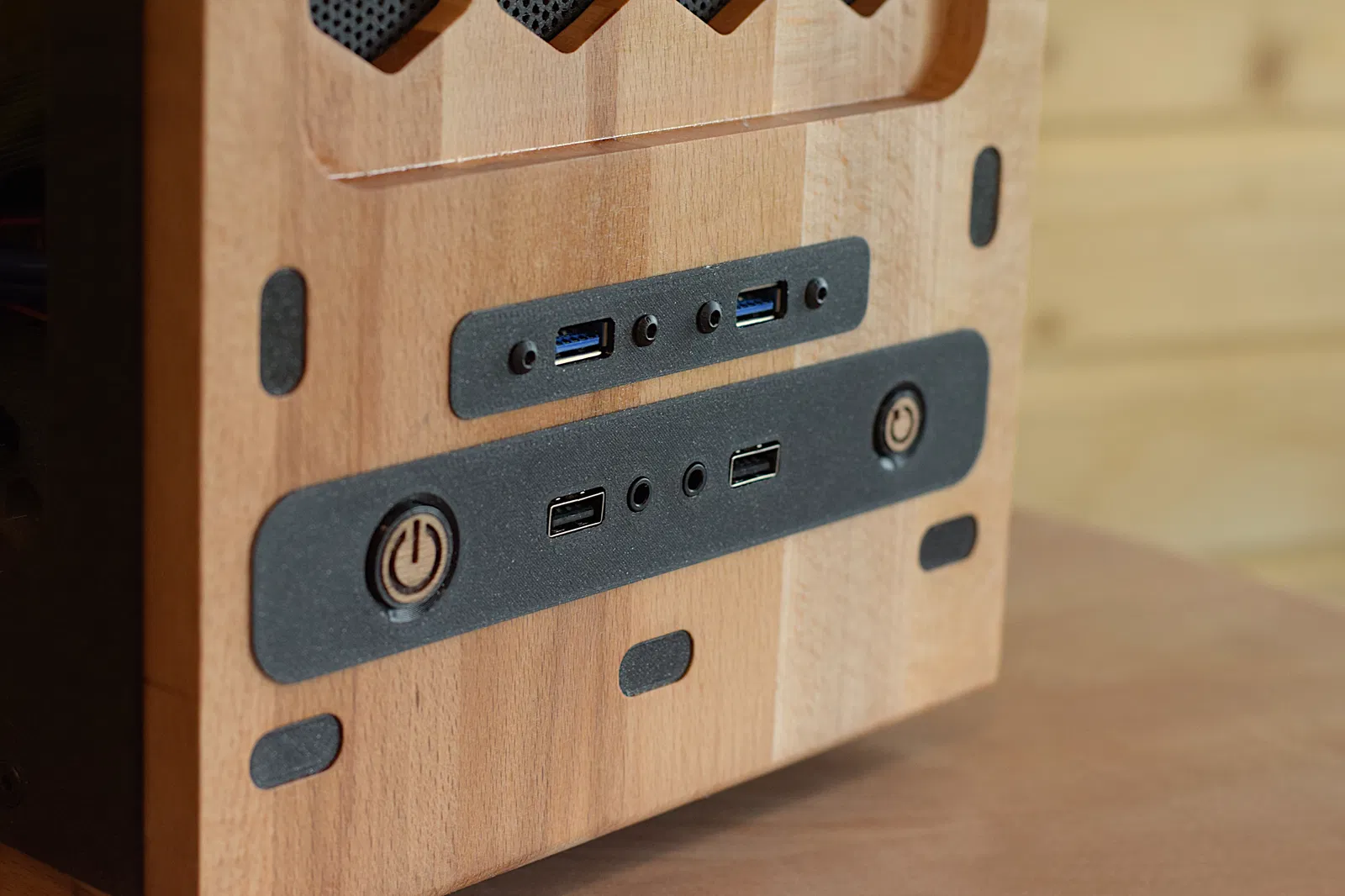

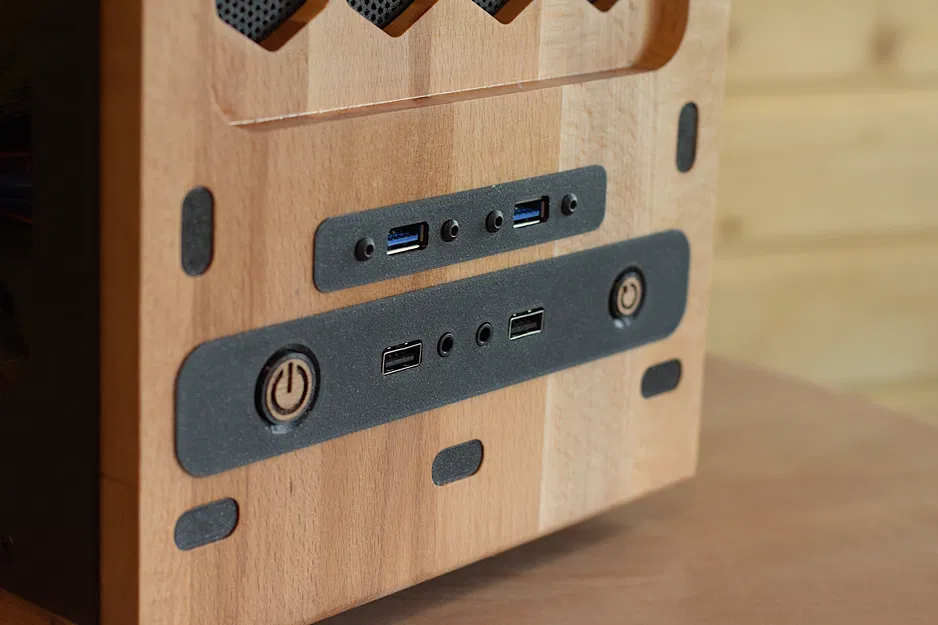

Bảng I/O phía trước có các cổng âm thanh tiêu chuẩn và hai cổng USB 2.0. Tôi sử dụng cái này, mua ở Cộng hòa Séc. Có lẽ họ mua từ AliExpress. Cái này trông gần giống hệt. Tuy nhiên, nếu bạn muốn sử dụng bảng I/O khác hoặc chỉ cần điều chỉnh dung sai, đừng ngần ngại tải xuống và chỉnh sửa file STEP của nó.

Đối với cổng USB 3.0, tôi sử dụng cái này. Nó có hai đầu nối USB riêng biệt ở một đầu và một đầu nối 20 chân chung ở đầu kia. Tôi chỉ cần tháo khung kim loại. Cái này trên AliExpress trông có vẻ tương thích.

Công tắc nguồn và reset MB (bo mạch chủ) - ví dụ những cái này sẽ lắp vừa đẹp.

Các nút nguồn và reset (những nút thực tế được gắn vào công tắc bo mạch chủ) được cắt bằng laser với các ký hiệu nguồn/reset được khắc. Chúng được lắp vào vỏ in. Vì các vỏ này gây ra khá nhiều tiếng ồn khi cọ xát vào bảng nút của máy in, tôi sử dụng các vòng đệm kim loại có lòng trong phủ PTFE. Chúng không bắt buộc, nhưng có thì tốt. Tôi sử dụng cái này cho nút nguồn và cái này cho nút reset. Nếu bạn không thể kiếm được chúng ở địa phương, tôi chắc chắn rằng một hình trụ rỗng được ép nhựa đơn giản cũng sẽ hoạt động, mặc dù nó phải có kích thước phù hợp, nhưng một lần nữa, điều này không cần thiết.

Các tấm kính được làm bằng kính dày 4 mm. Cả hai tấm đều cần kích thước chính xác là 360x430 mm. Tấm kính bên phải có lớp phủ màu đen.

Nam châm neodymium hình trụ 3x5 mm không khó kiếm, tôi tìm thấy một ít ở đây chẳng hạn.

Và cuối cùng, bạn có thể cần đến các miếng đệm cao su tròn 20 mm để case không làm trầy bàn của bạn. Các miếng đệm này thường dùng cho ghế. Một lần nữa, tôi kiếm được chúng ở địa phương, nhưng chúng có vẻ dễ kiếm.

Danh sách ốc vít

Đai ốc vuông M3 (DIN 562) - 48 chiếc Đai ốc vuông M4 (DIN 562) - 54 chiếc Ốc M3x16 (DIN 7985) - 9 chiếc Ốc M3x6 (DIN 912) - 12 chiếc Ốc M3x8 (DIN 912) - 11 chiếc Ốc M3x10 (DIN 912) - 9 chiếc Ốc M3x16 (DIN 912) - 3 chiếc Ốc M3x30 (DIN 912) - 5 chiếc Ốc M4x14 (DIN 912) - 20 chiếc Ốc chìm M4x12 (DIN 7991) - 4 chiếc Ốc chìm M4x14 (DIN 7991) - 8 chiếc Ốc chìm M4x16 (DIN 7991) - 11 chiếc Ốc chìm M4x25 (DIN 7991) - 4 chiếc Ốc chìm M4x50 (DIN 7991) - 4 chiếc Ốc M3x6 (ISO 7380) - 4 chiếc Ốc M4x12 (ISO 7380) - 4 chiếc Ốc M4x25 (ISO 7380) - 3 chiếc

Hướng dẫn CNC+Laser

Đối với các tấm gỗ, tôi sử dụng gỗ sồi Châu Âu dày 15 mm. Tất cả các hình dạng có thể được cắt bằng dao phay ngón 6 mm. Các góc được thiết kế để giảm thiểu ma sát dao. Có các bộ chuyển đổi đai ốc M4 và chân tích hợp trong các tấm gỗ, vừa khít. Có thể các dung sai này sẽ không hoạt động tốt với thiết lập của bạn. Đừng ngần ngại điều chỉnh khoảng cách trong các file STEP có sẵn.

Các bộ phận duy nhất được cắt bằng laser là cả hai bộ phận chèn nút nguồn và reset (với các ký hiệu được khắc) mà tôi đã sử dụng ván gỗ dày 8 mm. Bạn có thể in 3D các bộ phận chèn này nếu bạn không có máy laser.

Để khắc và cắt, tôi sử dụng xTool D1 Pro 20W. Khắc ở công suất 60% ở tốc độ 80 mm/s, 250 dòng/mm. Cắt ở công suất 100% ở tốc độ 6 mm/s, 4 lần chạy. Các cài đặt này thay đổi rất nhiều tùy thuộc vào máy và loại gỗ bạn sử dụng.

Hướng dẫn in 3D

Sử dụng ít nhất PETG. Tôi không khuyến khích sử dụng PLA do khả năng chịu nhiệt độ thấp. Tất cả các bộ phận đã được thử nghiệm với Prusa MK4, đầu phun 0.4 mm và cấu hình in IS 0.2 mm SPEED. Tôi chỉ sử dụng Prusament PETG và do đó sử dụng cấu hình mặc định của nó. Chuẩn bị ít nhất 1.3 kg sợi nhựa.

Tôi đã thiết kế càng nhiều bộ phận không cần hỗ trợ càng tốt, ngoại trừ:

• Tất cả các nắp kính
• Bộ chuyển đổi GPU - Bên trong Trong hướng dẫn lắp ráp, bạn sẽ tìm thấy hình ảnh về vị trí đặt hỗ trợ, vì vậy tôi khuyên bạn nên đọc chương Trước khi bắt đầu trước khi bạn bắt đầu in.

Bộ lọc quạt và giá đỡ quạt có nam châm tích hợp. Bạn sẽ tìm thấy thêm thông tin về cách in chúng trong hướng dẫn lắp ráp.

Vậy là xong! Nếu bạn thấy thiết kế này có giá trị và muốn thấy nhiều hơn trong tương lai, tôi sẽ rất cảm kích nếu bạn ủng hộ tôi tại Buy Me A Coffee https://coff.ee/jemmorai để giúp tôi tiếp tục công việc :) Cảm ơn!
