MACH 1 Gen.1 - Vỏ Case Raspberry Pi 5

The Raspberry Pi 5 vừa ra mắt là một bản nâng cấp đáng kể so với các phiên bản trước, mang đến hiệu năng và khả năng kết nối được cải thiện. Để bổ sung cho bo mạch tiên tiến này, chúng tôi đã tạo ra một vỏ case in 3D mới, ưu tiên cả luồng khí và khả năng tiếp cận trong khi vẫn giữ được thiết kế đẹp mắt, đầy đủ chức năng được gọi là “MACH 1”.

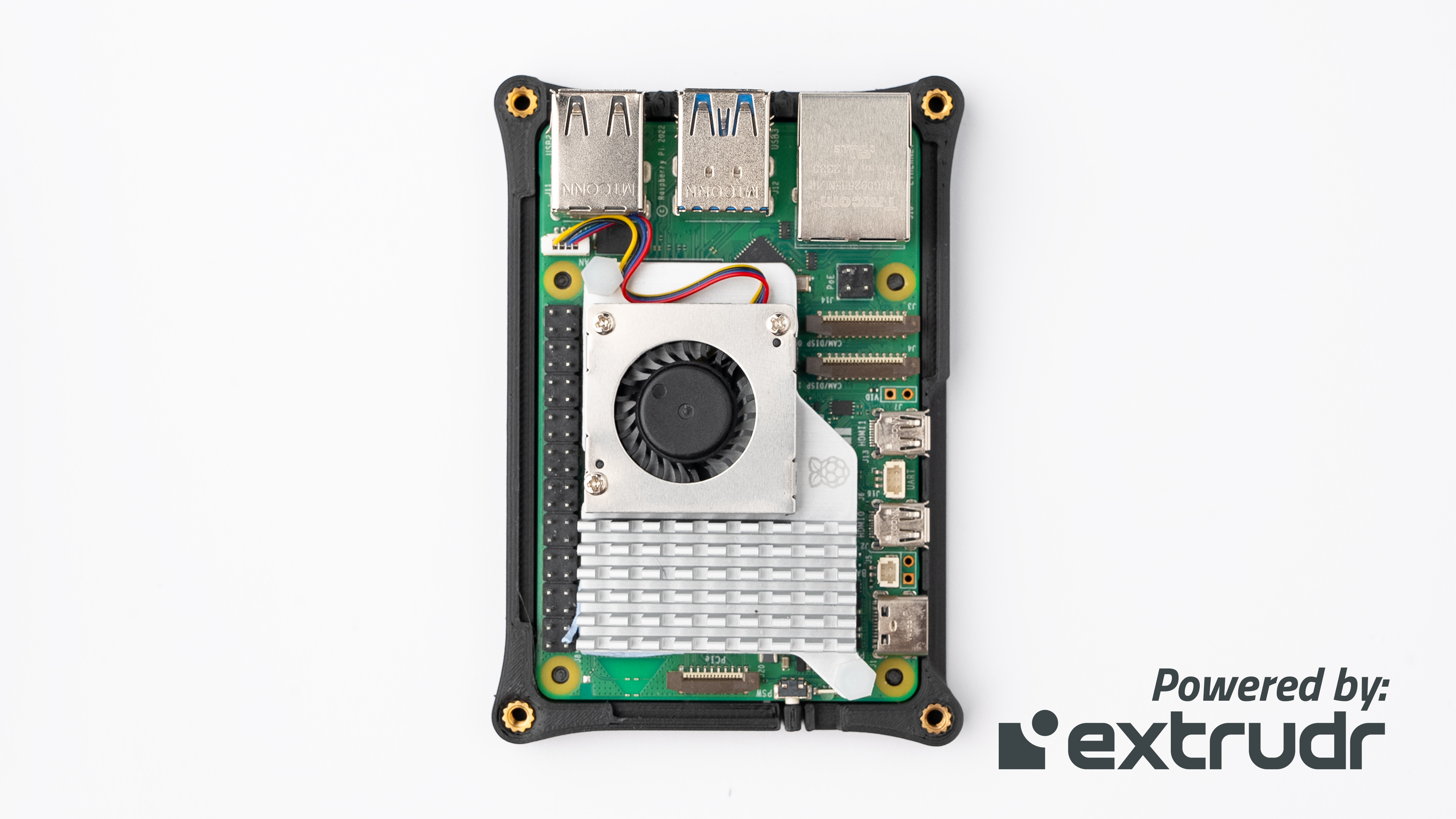

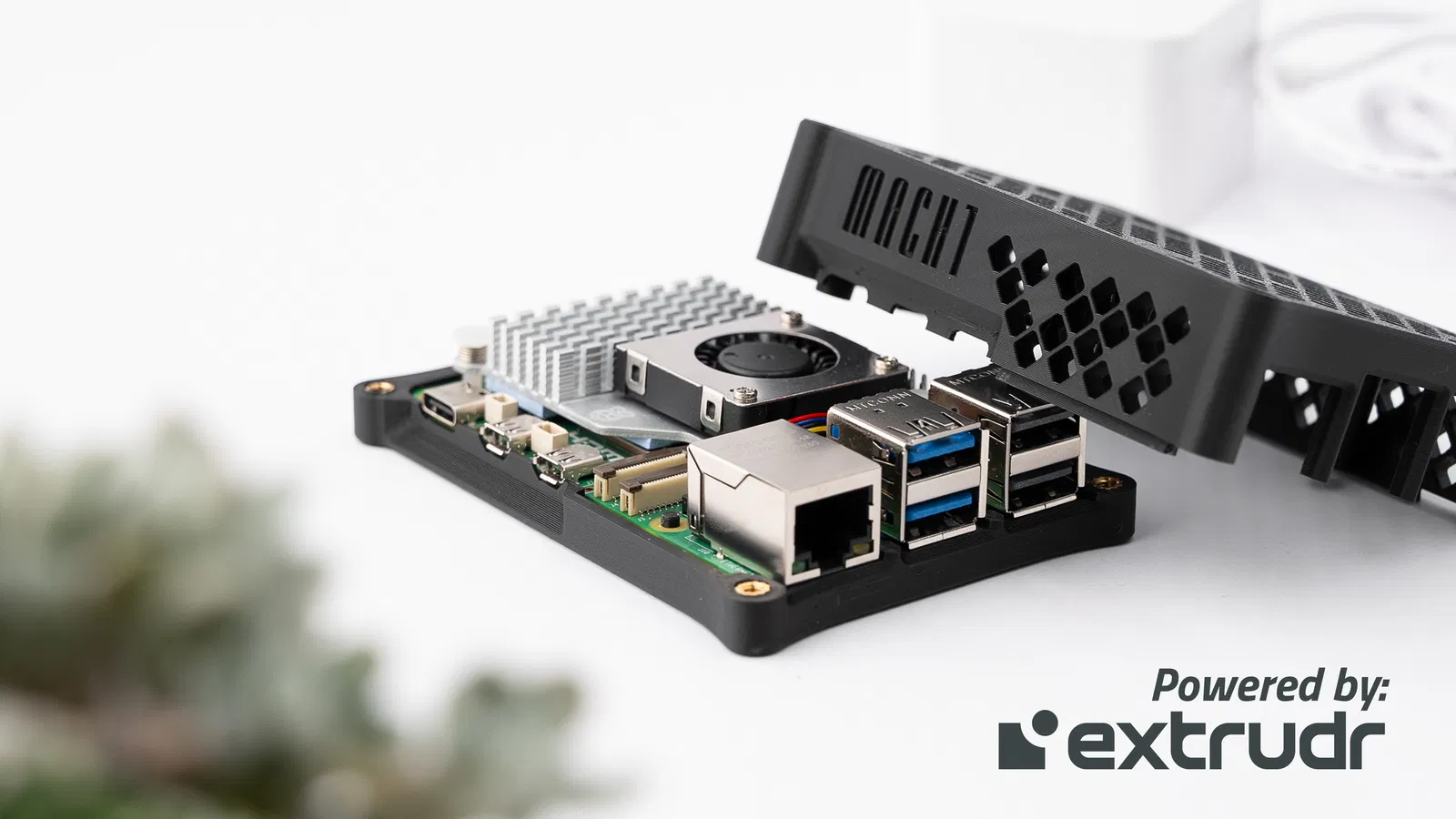

MACH 1 bao gồm hai mảnh lồng vào nhau, khớp với nhau một cách chính xác, sử dụng một rãnh được thiết kế khéo léo xung quanh các cạnh để gài chặt vào vị trí mà không cần thêm phần cứng. Tuy nhiên, đối với những người tìm kiếm một thiết lập chắc chắn hơn nữa, vỏ case được thiết kế để chứa các bộ phận gia nhiệt M3x4mm và ốc vít M3x8mm. Điều này đảm bảo thêm độ bảo mật, giữ cho Raspberry Pi 5 luôn chắc chắn, ngay cả trong môi trường hoặc dự án đòi hỏi khắt khe hơn.

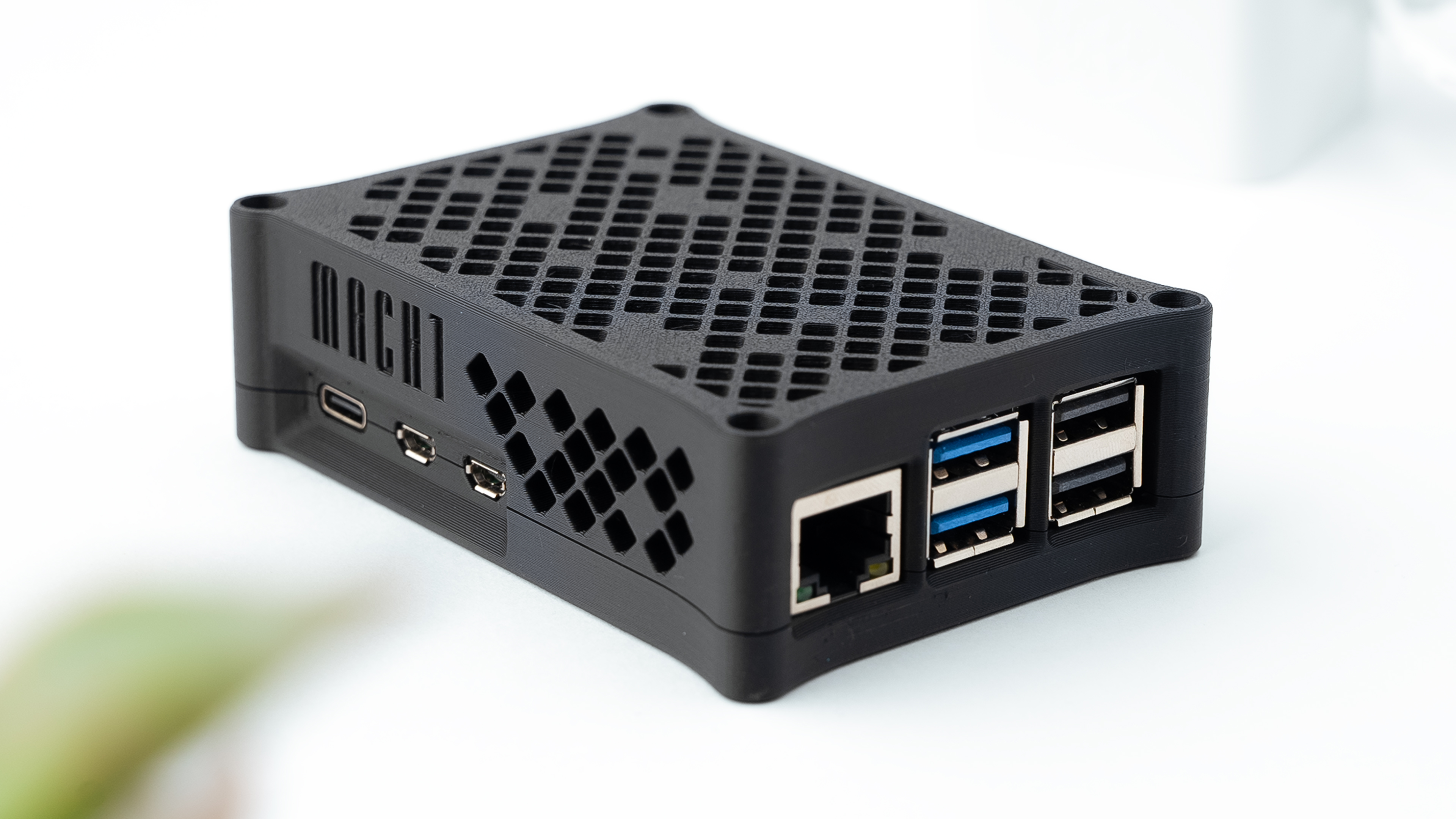

Thiết kế tập trung vào luồng khí của vỏ case đảm bảo Raspberry Pi 5 luôn mát, ngay cả trong các tác vụ xử lý nặng. Chúng tôi đã đặt các lỗ vuông ở mọi mặt của vỏ case để ngăn chặn quá nhiệt trong khi vẫn duy trì cấu hình nhỏ gọn, đẹp mắt. Mặc dù tập trung vào việc làm mát, chức năng không bị hy sinh; vỏ case cho phép truy cập đầy đủ vào tất cả các cổng của Pi 5, bao gồm micro-HDMIs, USB-A, USB-C và ETHERNET, giúp dễ dàng kết nối các thiết bị ngoại vi hoặc phụ kiện mà không bị cản trở.

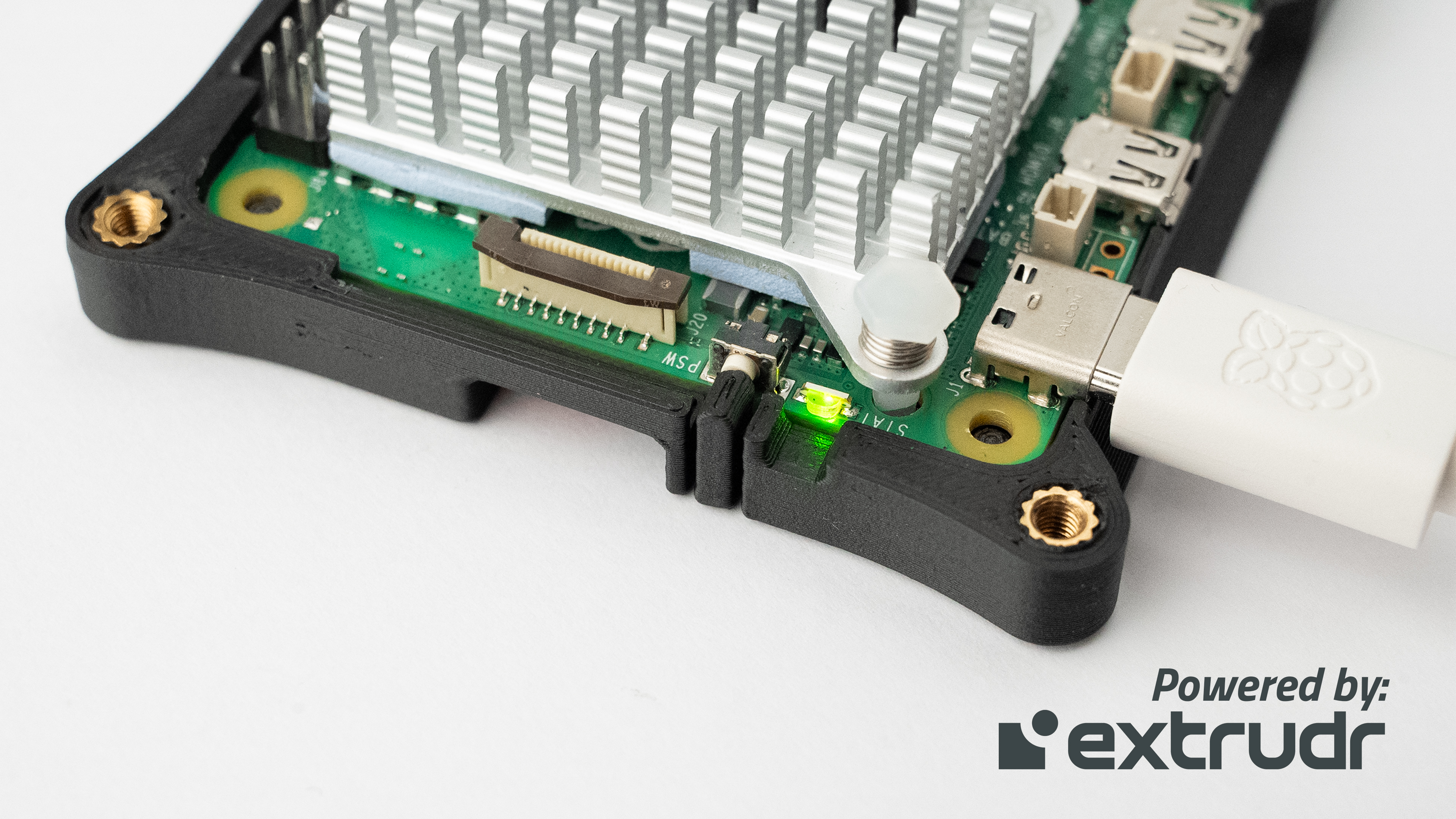

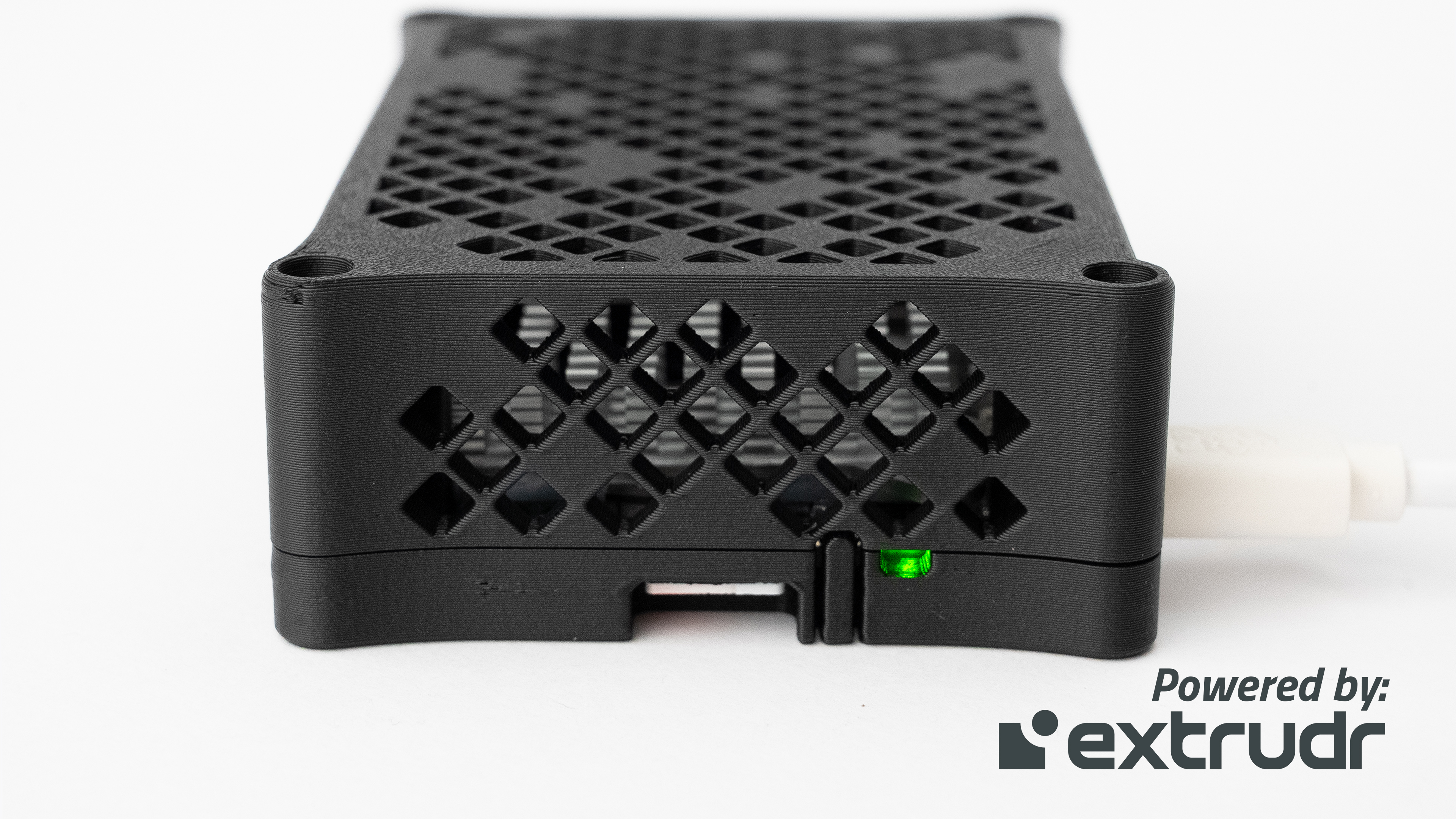

Một trong những tính năng nổi bật của vỏ case này là khả năng truy cập nút reset từ bên ngoài, được đặt ở vị trí thuận tiện để dễ sử dụng mà không cần mở hoặc tháo rời vỏ case. Tính năng này đặc biệt hữu ích cho những người dùng thường xuyên khởi động lại hoặc khắc phục sự cố thiết lập Pi của họ. Ngoài ra, thiết kế vỏ case cho phép nhìn rõ đèn LED trạng thái của Raspberry Pi 5, giúp theo dõi hiệu suất của thiết bị dễ dàng và đơn giản hóa việc khắc phục sự cố bằng cách cung cấp phản hồi trực quan tức thì.

Tóm lại, vỏ case MACH 1 cho Raspberry Pi 5 mang đến sự kết hợp giữa hiệu suất và tính tiện dụng. Thiết kế lấy luồng khí làm trung tâm đảm bảo làm mát tối ưu, trong khi cơ chế gài rãnh và các bộ phận tùy chọn cung cấp sự linh hoạt trong lắp ráp. Với khả năng truy cập tất cả các cổng, nút reset có thể truy cập từ bên ngoài và khả năng nhìn thấy đèn LED trạng thái, vỏ case này lý tưởng cho cả người mới bắt đầu và người dùng nâng cao yêu cầu cả hình thức và chức năng trong các dự án Raspberry Pi 5 của họ.

KHUYẾN NGHỊ IN ẤN:

• In với đầu phun không lớn hơn 0.4mm;
• In với chiều cao lớp không dày hơn 0.2mm;
• Chúng tôi khuyên bạn nên in bằng sợi PLA, PETG, MATT hoặc sợi CARBON để có kết quả tốt nhất;
• Trong PrusaSlicer (và hầu hết các slicer khác) → Print Setting → Layers and perimeters → Avoid crossing perimeters: BẬT (để giảm thiểu tình trạng kéo sợi);
• Trong PrusaSlicer (và hầu hết các slicer khác) → Print Setting → Layers and perimeters → External perimeters first: BẬT (Để có bề mặt hoàn thiện và dung sai tốt hơn);
• In với 100% Infill;
• In với ít nhất 3 lớp Perimeters.

PHẦN CỨNG: (không bắt buộc)

Bất kỳ bộ phận gia nhiệt M3x4mm (Amazon IT; Ví dụ) https://www.amazon.it/ruthex-Inserto-filettato-M3S-SHORT/dp/B09ZHSGHXD/ref=sr_1_5?crid=29XZ5ZBS1Z05H&dib=eyJ2IjoiMSJ9.DUhHbKjBiRO3ygph-IMPbTdQbsSVHAT08I1V-DOfxvLg1lHY48A7-26837xuO4F2BBCbFc-K4z6ssS8Viz3etsBODEhB-ce79LOuOZXm62KzsDWYTqDWwZc7SqKibIY9mv-p86yd2N8BJMRqSM3GgZ1ev3gr6lauSZnhRJtsxCoUO3OpJDGZdK7p7Wc_uOXoplW8d_0PXHfMyfowCtqa4-66OlBzl1R_VQyjiSmxdkETcjFMFATxc3EYVa6jjwiuogpkEKfRsXOyyuaWTii5ihmf3DhpPggJn9gsMLUuRFM.kDFqb6RCi_Sm4K4WYJd2w4XNuS3xl6_Ju-UY1o5RvrU&dib_tag=se&keywords=inserti%2Bfilettati%2Bm3x4&qid=1726589438&sprefix=inserti%2Bfilettati%2Bm3x%2Caps%2C134&sr=8-5&th=1

Bất kỳ ốc vít đầu tròn/chìm M3x8mm
