Case Fractal North Mini cho Raspberry Pi

Lời cảnh báo trước...

Đây là một mô hình khá phức tạp với khoảng 50 linh kiện in 3D riêng biệt và hàng loạt các vật liệu khác như kính acrylic, ốc vít, keo dán, đèn LED, nam châm, lưới nhựa PVC, gỗ, v.v. Công việc này khá tỉ mỉ và tốn nhiều thời gian để lắp ráp.

Cũng cần lưu ý rằng hiện tại chưa có hướng dẫn lắp ráp hoàn chỉnh, chỉ có một vài gợi ý trong mô tả này và tệp F3D/STEP để tham khảo. Tuy nhiên, tôi rất sẵn lòng giải đáp nếu bạn có thắc mắc.

Mô hình này được chia sẻ để ai muốn có thể vọc vạch, nhưng đây là một bản phát hành chất lượng thấp do thiếu hướng dẫn chi tiết. Bản thân mô hình còn nhiều lỗi hoặc cần cải tiến, vì đây là sản phẩm tôi làm riêng cho mình nên chưa có thời gian để tinh chỉnh lại từng bộ phận.

Nói cách khác: Nếu bạn muốn thực hiện dự án này, hãy chuẩn bị tinh thần vì nó sẽ tiêu tốn rất nhiều thời gian và công sức. Hãy cân nhắc đọc kỹ toàn bộ phần mô tả này trước khi quyết định liệu nó có phù hợp với bạn hay không.

Với cá nhân tôi, quá trình này đòi hỏi rất nhiều thử nghiệm và sửa lỗi, một số chi tiết phải in lại vì chất lượng không đạt hoặc do tôi làm hỏng trong lúc lắp ráp. Tôi cũng đã phải hy sinh tấm kính acrylic đầu tiên vì quá trình dán keo không như ý muốn.

Để đạt được kết quả giống hệt tôi, bạn sẽ cần:

• Máy khắc laser hồng ngoại để khắc chữ/logo (ví dụ trên bộ nguồn PSU, tôi dùng xTool F1).
• Cách cắt gỗ theo đúng kích thước cho mặt trước, tôi dùng máy cắt laser diode nhưng bạn có thể dùng cưa tay răng mịn.
• Lưới nhựa PVC cho tấm mặt trên vì chi tiết này không thể in 3D.
• Kính acrylic/Plexiglass cho mặt hông.
• Cáp HDMI tự chế (DIY) với đầu nối trên PCB và cáp dẹt (ribbon cable).
• Một ít da để làm quai đeo phía sau nắp trên.
• Keo epoxy loại khô chậm và keo dán phun (contact adhesive spray).

Danh sách linh kiện cùng link mua hàng nằm ở phần bên dưới.

Nếu bạn muốn làm bản đơn giản hơn:

Tôi có cung cấp thêm các tệp bổ sung để bạn không cần lo lắng về phần gỗ và lưới, giúp dự án dễ thở hơn.

Bộ GPU và cáp HDMI tự chế là tùy chọn, tương tự với cổng nguồn USB-C nối vào PSU. Nếu bỏ qua các phần này, cũng như gỗ và lưới, dự án sẽ đơn giản hơn nhiều, đỡ tốn thời gian và chi phí hơn.

Mô tả

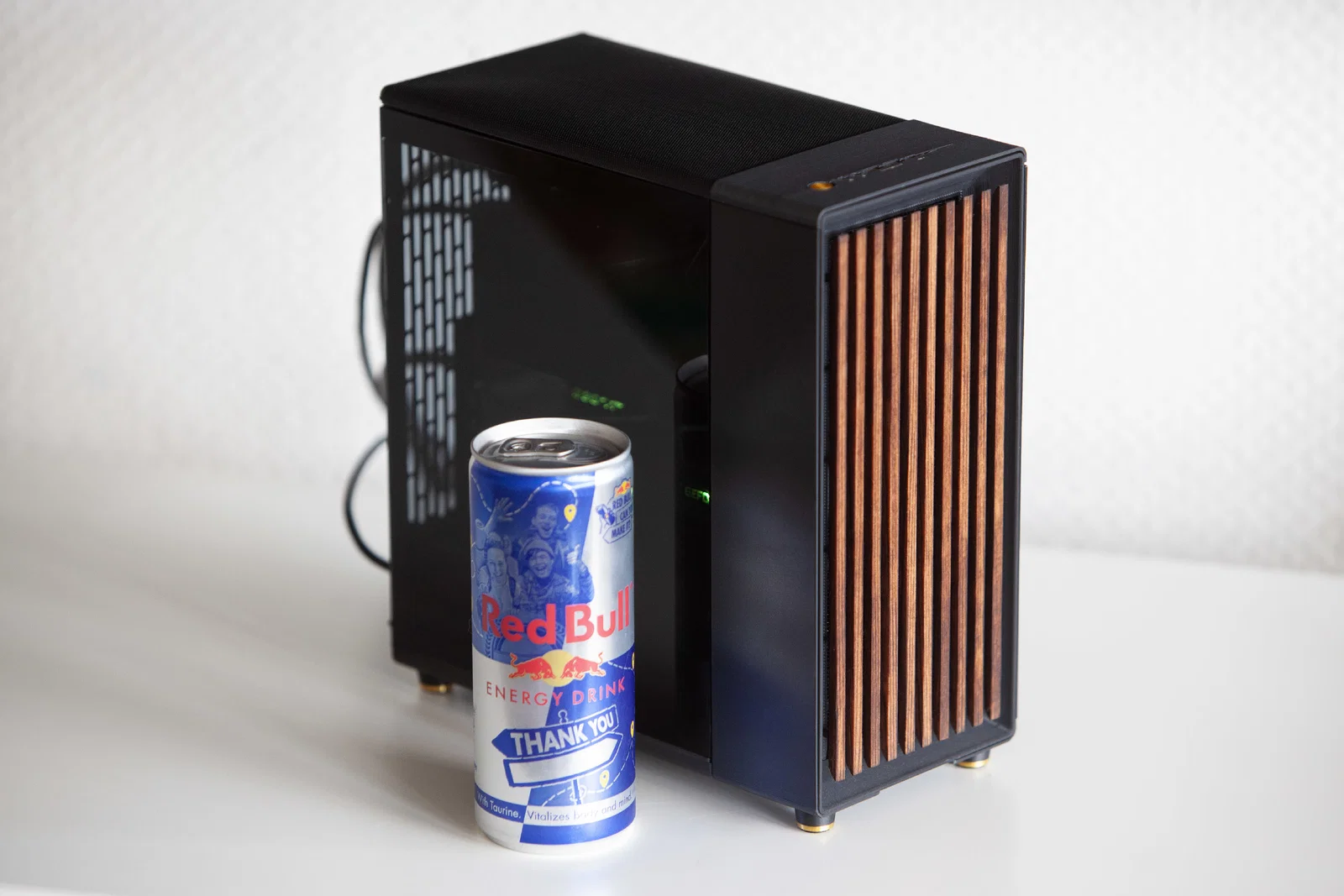

Đúng như tiêu đề, đây là case cho Raspberry Pi 5 với thiết kế lấy cảm hứng từ case Fractal North. Tôi thiết kế rộng khoảng 10 cm để lắp vừa bộ tản nhiệt tháp khá lớn (dù hơi quá khổ) và đã điều chỉnh kích thước để đồng bộ. Vì lý do đó, case này khá lớn so với tiêu chuẩn của một chiếc Raspberry Pi, nhưng mục tiêu là để giống bản gốc nhất có thể và lắp vừa Pi với tản nhiệt tháp.

Cáp nguồn USB-C được dẫn đến bộ nguồn thông qua cáp nối dài và cả hai cổng HDMI đều được dẫn ra GPU. Việc này hoàn toàn không cần thiết nhưng tôi thấy nó rất thú vị, đó là lý do của tôi.

Phần lớn thiết kế tôi cố gắng giữ sát với bản gốc để nó trông giống một chiếc case North thu nhỏ. Điều này dẫn đến vài sự thỏa hiệp vì cấu trúc kim loại tấm khi chuyển sang in 3D sẽ tạo ra các vách chỉ dày 0.1mm.

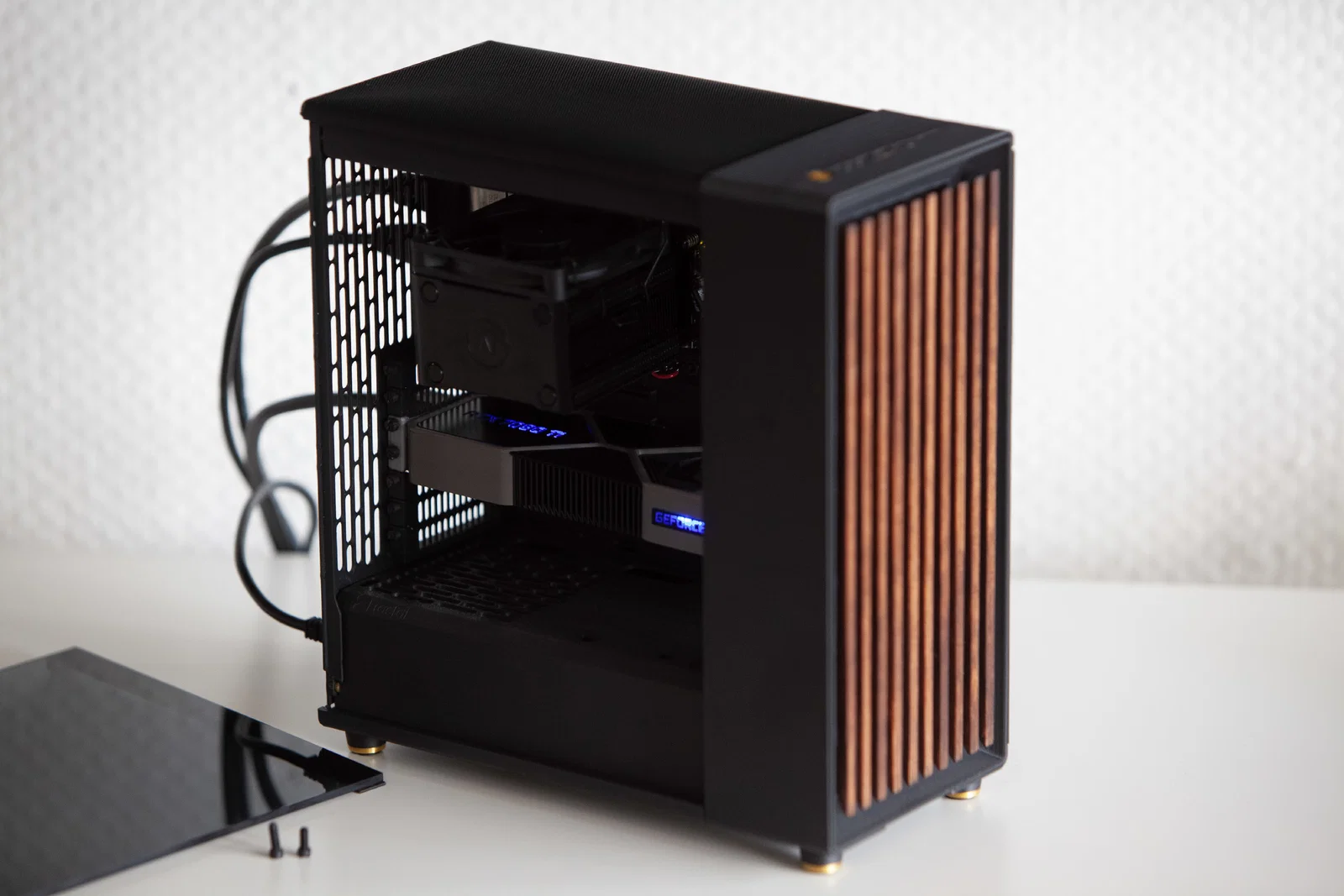

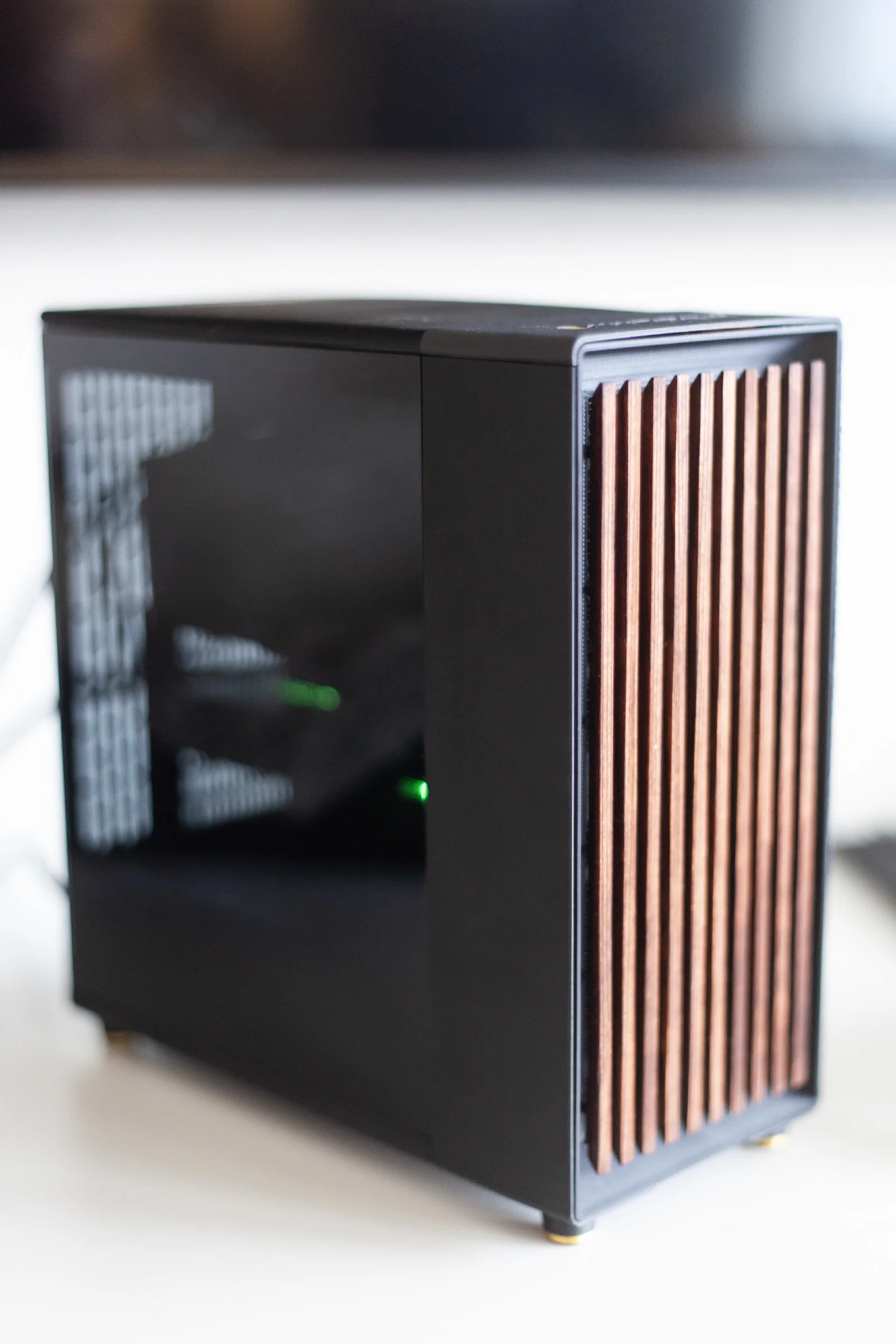

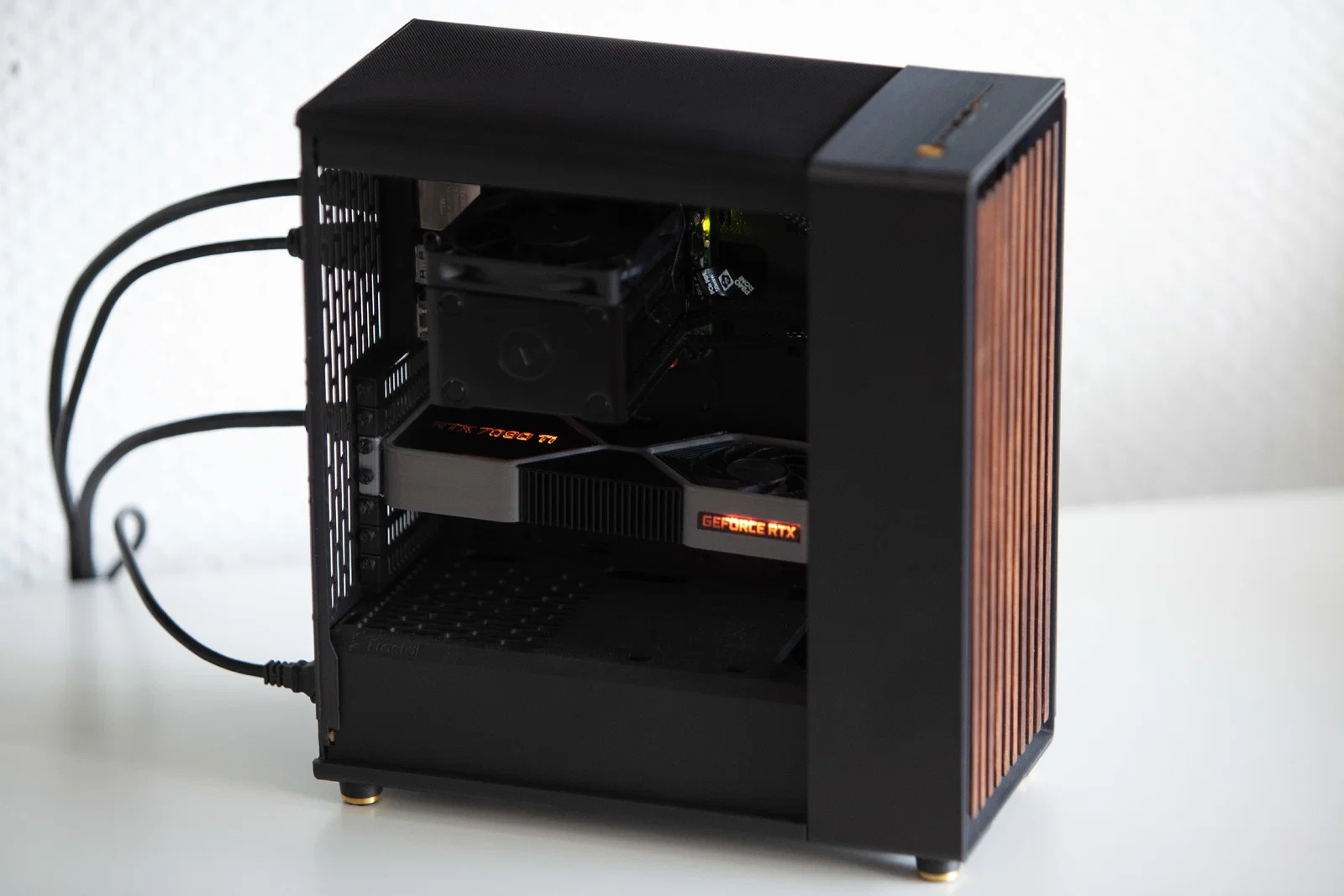

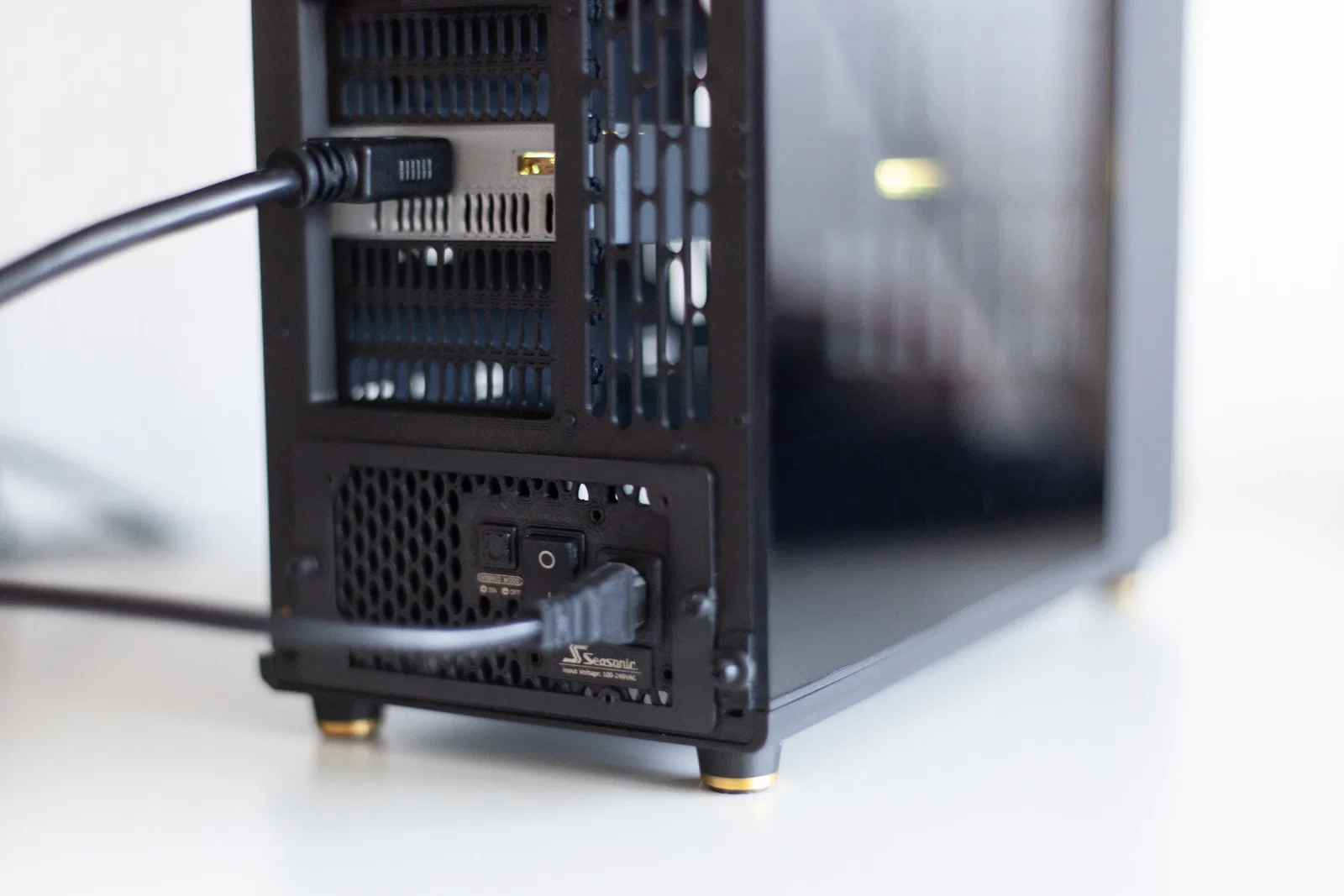

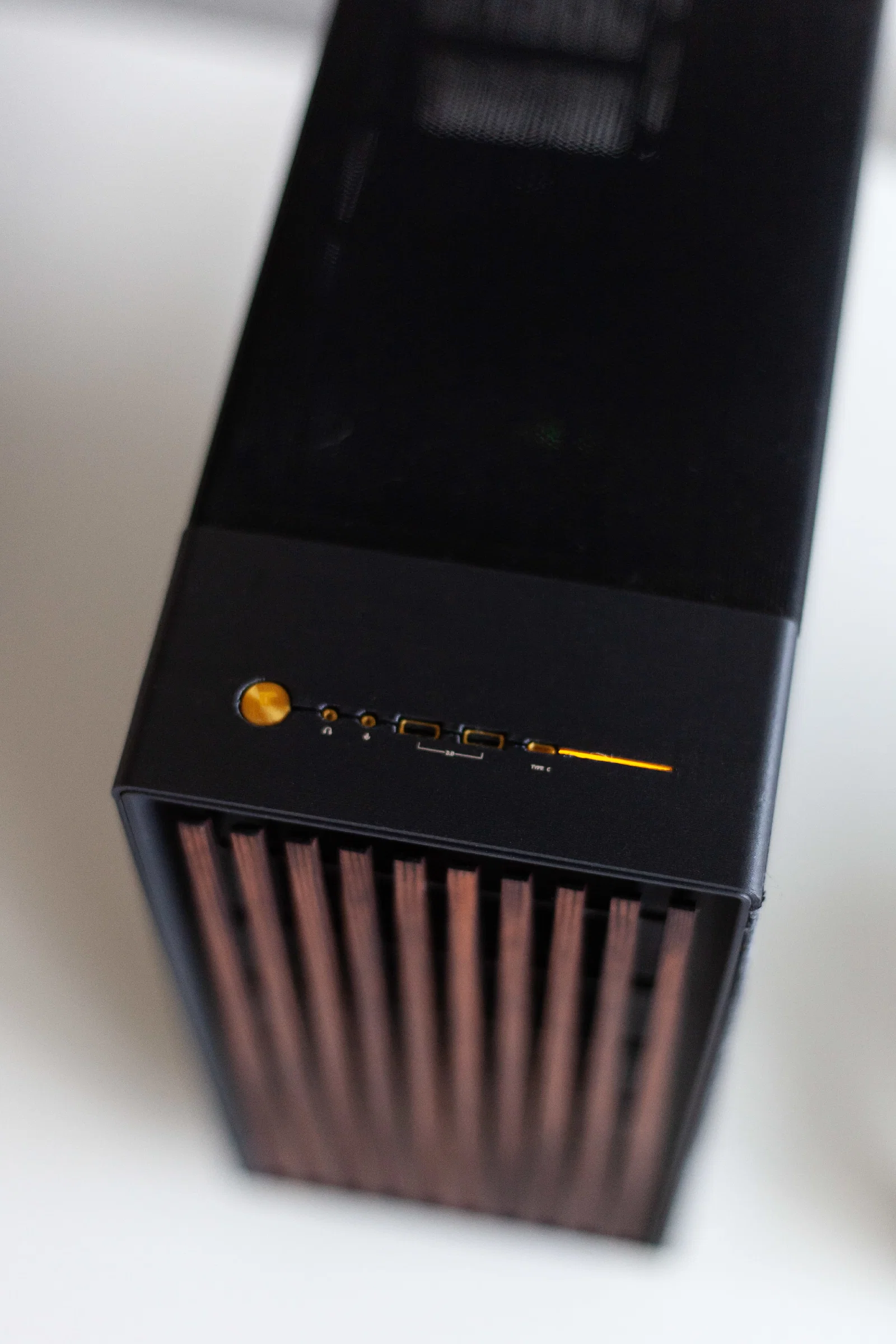

Sản phẩm có cáp USB-C được độ lại nhìn giống đầu nối nguồn C13, đèn LED vàng ở trên nóc, hai cổng Micro HDMI trên GPU giả lập, đèn LED RGB WS2812 trong GPU, nút nguồn hoạt động, tấm lọc bụi và vài tính năng khác.

Ngoài ra còn có không gian cho Pimoroni NVMe Base Duo với khe cắm cho hai ổ cứng NVMe.

Lưu ý: Vì lý do bản quyền, không có logo Fractal hay Seasonic đi kèm.

Linh kiện

Nhiều chi tiết là tùy chọn, bạn không cần dùng NVMe SSD hoặc có thể cắm trực tiếp cáp USB-C/HDMI vào Pi mà không cần làm PSU hay GPU.

• Raspberry Pi 5
• Bộ nguồn Raspberry Pi 27W
• Pimoroni NVMe Base Duo
• Tản nhiệt tháp Argon 60mm
• (Và các linh kiện khác liệt kê trong file gốc...)

Hướng dẫn in

Tôi in mọi thứ với đầu phun 0.40mm, độ cao lớp 0.15 hoặc 0.20mm. Nhiều chi tiết như các tấm hông tôi in đứng để có bề mặt đồng nhất.

• Một số chi tiết yêu cầu hỗ trợ (support), hãy chú ý khi slicing.
• Nhiều chi tiết có độ dày rất mỏng, hãy in lớp đầu tiên thật chậm.
• Với tản nhiệt GPU, đảm bảo độ bám bàn in tốt và giảm tốc độ cũng như gia tốc.

Hướng dẫn lắp ráp

Hiện tại chưa có hướng dẫn chi tiết, vui lòng tham khảo file F3D hoặc STEP và hình ảnh case gốc. Nếu nhiều người quan tâm, tôi sẽ dành thời gian viết hướng dẫn cụ thể hơn.
