========================================================== CẬP NHẬT: Tôi đã phát hành phiên bản cải tiến v2 có thể tìm thấy ở đây

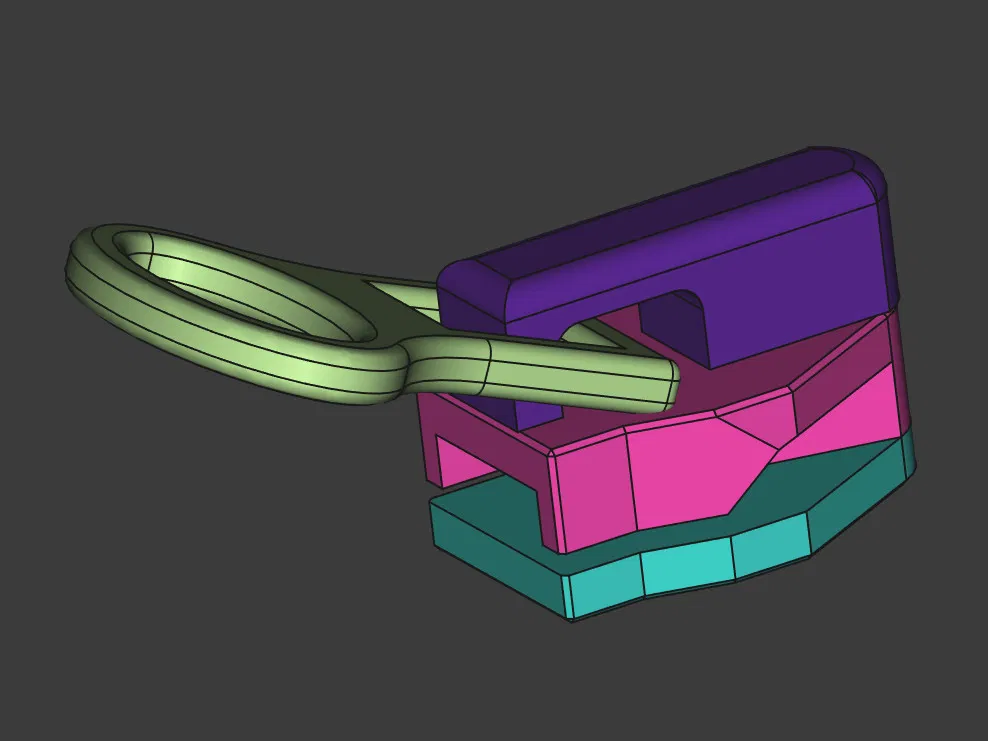

Phụ tùng in 3D thay thế cho thanh trượt khóa kéo tiêu chuẩn. Nếu bạn cần thanh trượt khóa kéo có bản lề ngược (với hình chữ U ở phần dưới của thanh trượt), hãy xem thiết kế khác của tôi:

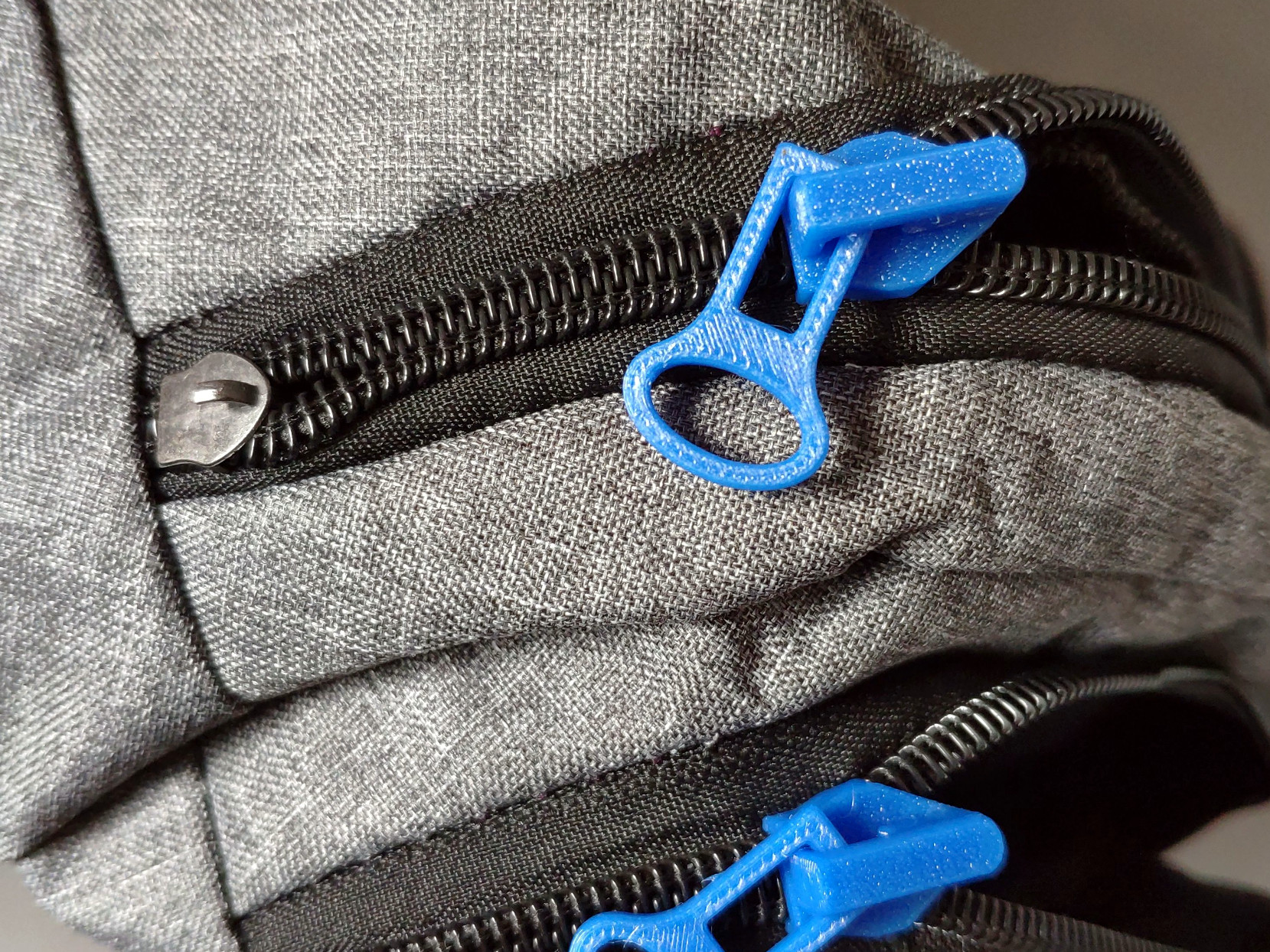

Thanh trượt có thể được gắn vào khóa kéo mà không cần tháo rời.

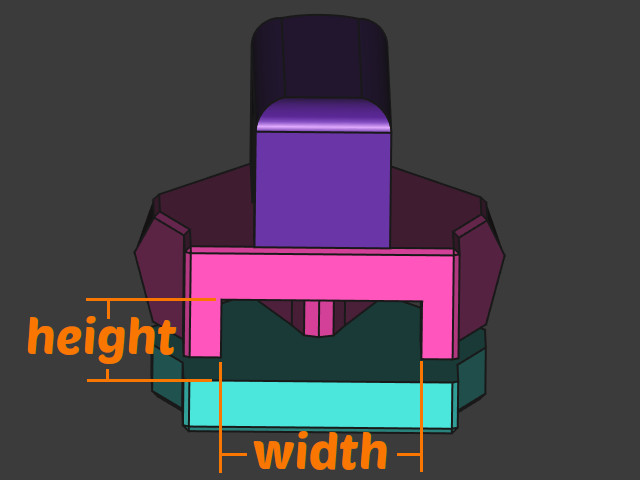

Kích thước Thanh trượt có nhiều kích thước khác nhau

• Rộng 6.50 mm, cao 2.40 mm
• Rộng 6.80 mm, cao 2.80 mm

Hướng dẫn in

Đây là những bộ phận rất nhỏ, có độ khít cao. Bạn cần một máy in được căn chỉnh tốt.

• Có thể in bằng đầu phun 0.4 mm tiêu chuẩn
• In ở độ cao lớp 0.2 mm (mô hình được thiết kế như vậy)
• Sử dụng 5 lớp trên và 5 lớp dưới
• In rất chậm để có độ bền và độ chính xác cao hơn. Tôi đề xuất tối đa 30mm/s

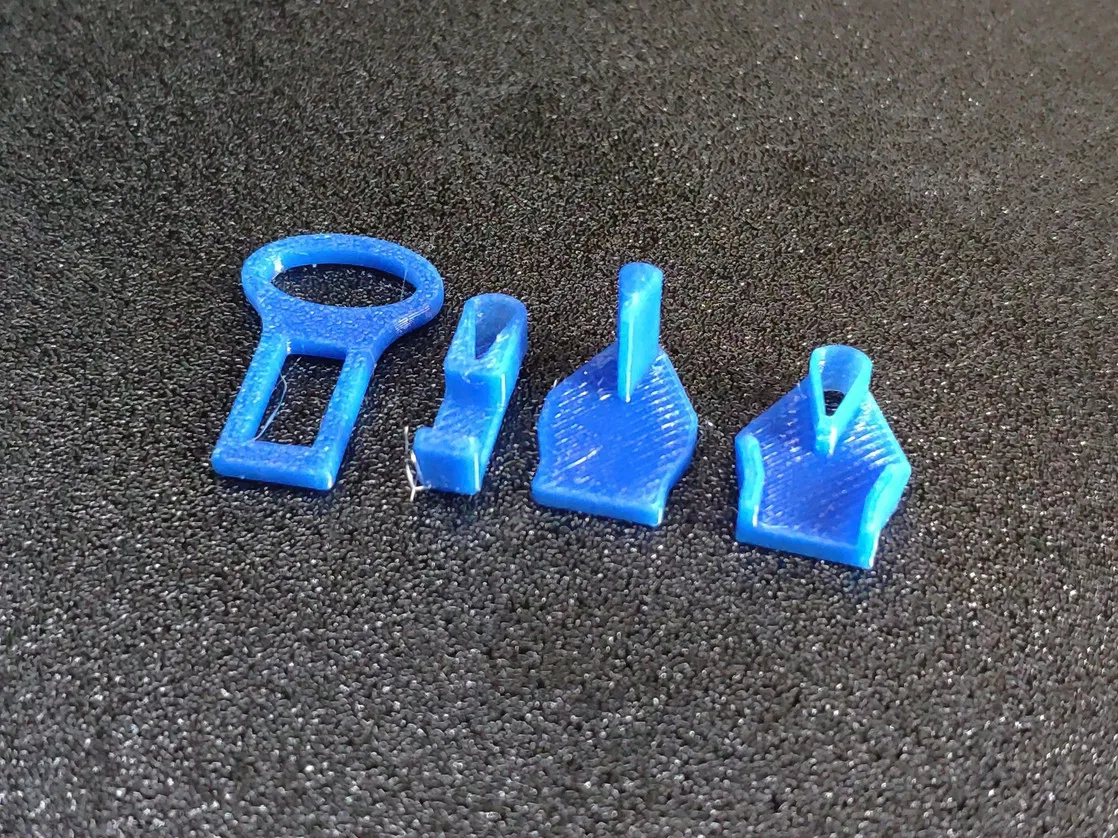

Lắp ráp

Đặt phần dưới vào bên dưới khóa kéo và trượt phần trên lên phần dưới, đặt lên trên khóa kéo và giữ chúng lại với nhau, thử kéo khóa kéo. Việc kéo khóa kéo một phần sẽ giúp việc lắp ráp cuối cùng bằng keo dễ dàng hơn.

Nếu thử lắp vừa tốt, hãy thêm một ít keo vào các bộ phận kết nối của phần dưới và phần trên của thanh trượt cũng như tay cầm. Cẩn thận đừng để keo dính vào khóa kéo. Đặt các bộ phận lại xung quanh khóa kéo và giữ chúng đúng vị trí. Đặt tay cầm khóa kéo lên trên, nhưng đừng quên lắp dây kéo trước. Giữ mọi thứ chắc chắn với nhau và để keo khô.

Mẹo: xịt một ít keo silicone để khóa kéo di chuyển mượt mà hơn.
